这套方案外围仅9颗元件，恒流一致性表现优异，先说结论：AP5127适合做12-100V宽输入 的中小功率LED恒流驱动，完美适配电动车灯、摩托车灯等车载照明场景，EMI整改难度远低于同类异步方案。
方案概述与芯片选型理由
最近接到客户的电动车大灯驱动需求，要求输入覆盖12-80V铅酸电池全电压范围，输出2.5A电流驱动3串LED灯珠，成本控制在3元以内，最终选定AP5127作为主控芯片，核心匹配点有3个：
- 12-100V超宽输入范围，无需额外做输入过压保护电路，直接覆盖电动车、摩托车的电池电压波动范围；
- 内置100V功率管，外围仅需电感、电容、采样电阻等少量元件，BOM成本符合要求；
- 自带输出短路保护、过温保护，适配车载振动、短路等恶劣使用场景，可靠性更高。
核心参数速查表
从规格书中提取了AP5127的核心设计参数，附加设计约束列方便大家直接参考：
| 参数项 | 参数值 | 设计约束 |
|---|---|---|
| 芯片型号 | AP5127 | 降压LED恒流驱动专用 |
| 输入电压范围 | 12V~100V | 输入无需额外耐压选型，可直接接铅酸/锂电供电 |
| 输出电流范围 | 10mA~2500mA | 最大支持25W功率输出，适配中小功率照明场景 |
| 开关频率 | 140kHz | 电感选型兼顾体积与效率，无需考虑音频啸叫问题 |
| 控制方式 | 平均电流模式采样 | 宽输入电压下恒流精度更高，无需额外校准 |
| 调光方式 | MODE引脚切换 | 支持全亮/半亮/循环闪烁3种模式，无需PWM输入 |
| 保护功能 | 输出短路保护、过温保护 | 12-100V输入下短时短路不会损坏芯片，无需额外加保险丝也可满足基础可靠性要求 |
| 封装 | ESOP8 | 自带散热焊盘，可通过铺铜满足2.5A满载散热需求 |
| EMI特性 | 内置抖频电路 | 可降低EMI辐射强度，减少整改工作量 |

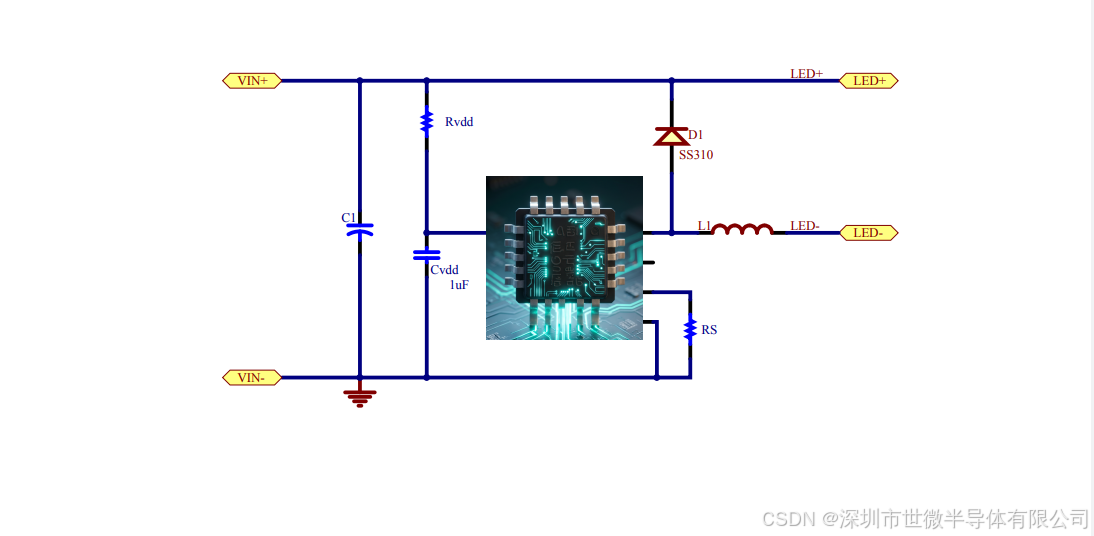

外围电路设计与关键参数计算
恒流值设定计算
AP5127采用平均电流采样模式，输出恒流值由CS引脚外接采样电阻决定，计算公式为：
`I_LED = V_CS_TH / R_S`
其中`V_CS_TH`为芯片内部电流采样阈值，规格书未明确标注，可参考典型应用推荐值匹配：若需要2.5A输出，可选用0.04Ω/1W、1%精度的采样电阻，若需要1A输出，可选用0.1Ω/0.5W的采样电阻。
电感选型计算
电感值可通过Buck拓扑电感计算公式推导，开关频率取140kHz，纹波电流取输出电流的20%~30%，计算公式为：
`L = (Vout * (Vin - Vout)) / (Vin * ΔIL * fsw)`
以典型应用场景为例：输入48V，输出24V/1A，ΔIL取0.2A，代入计算得L≈514uH，可选用470uH/3A的屏蔽功率电感，兼顾纹波和EMI性能。
电容选型
输入电容推荐选用100V耐压的10uF陶瓷电容+100uF电解电容组合，尽可能靠近芯片VIN引脚，抑制输入浪涌；输出电容推荐选用耐压高于LED总串电压的22uF陶瓷电容，降低输出电流纹波。
关键引脚配置说明
AP5127为纯模拟芯片，无需固件开发，关键引脚配置如下表：
| 引脚编号 | 引脚名称 | 功能 | 推荐连接 | 备注 |
|---|---|---|---|---|
| 1 | VIN | 电源输入 | 接输入电源正极，可串1A慢断保险 | 走线宽度≥2.5mm |
| 2 | GND | 电源地 | 接系统地 | 就近连接输入电容地 |
| 3 | CS | 电流采样 | 接采样电阻到地 | 采样电阻优先选1%精度金属膜电阻 |
| 4 | MODE | 模式控制 | 接MCU IO或按键 | 悬空为全亮，接地为半亮，脉冲输入为循环闪烁 |
| 5 | SW | 开关输出 | 接功率电感一端 | 走线尽可能短粗 |
| 6-8 | EPAD | 散热焊盘 | 接系统地 | 铺≥1cm²铜皮散热，打2个以上接地过孔 |

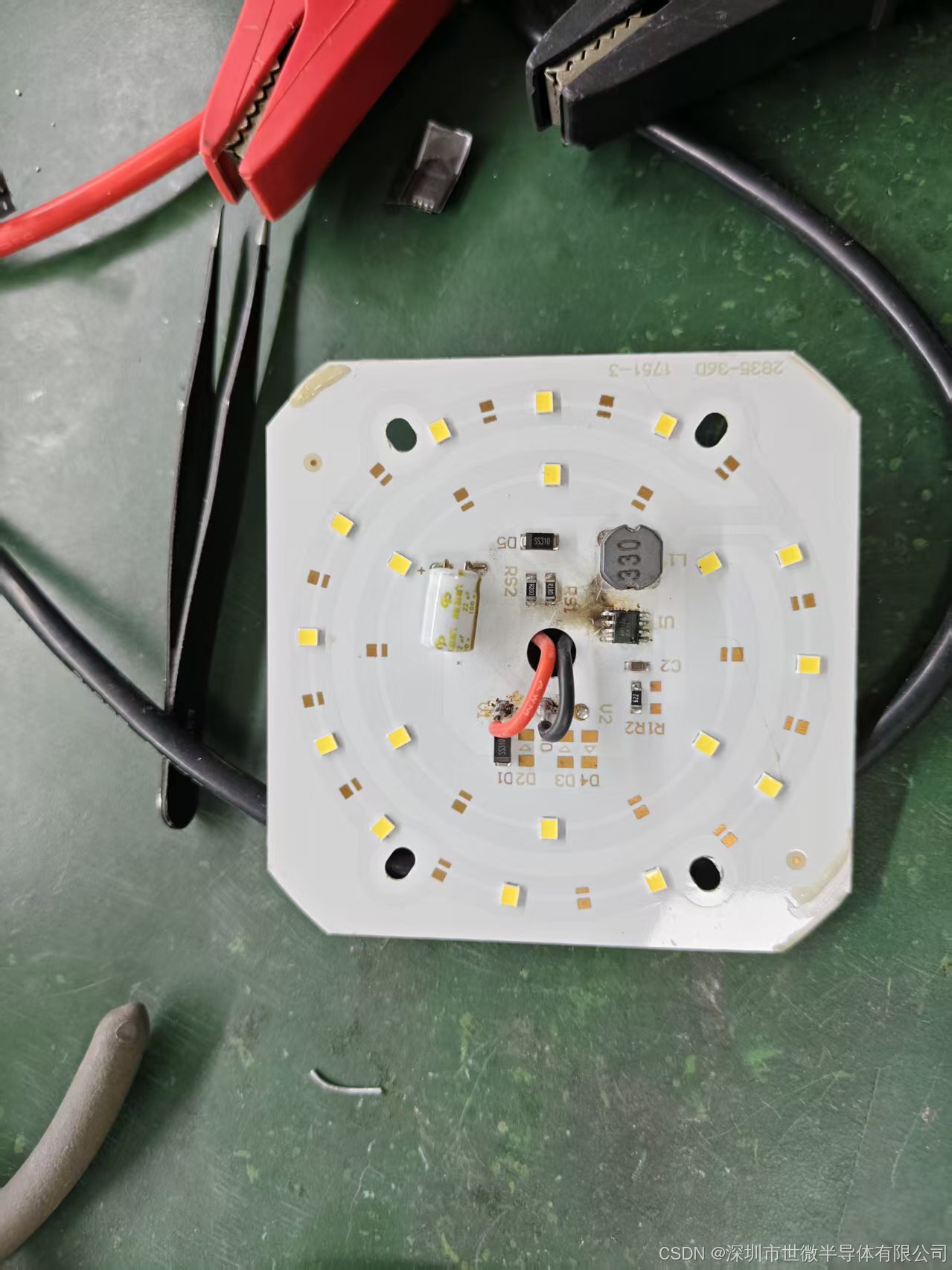

PCB Layout设计要点
针对AP5127的宽压特性，Layout需注意以下几点，避免出现EMI超标、过温等问题：
- SW节点走线短而粗，宽度≥2mm，长度≤5mm，减少开关辐射；
- 输入电容尽可能靠近VIN和GND引脚，降低输入环路面积，减少纹波；
- CS采样走线远离SW节点和电感，避免开关干扰导致恒流精度下降，采样电阻地就近接芯片GND；
- ESOP8的散热焊盘铺至少1cm²的接地铜皮，打2个以上过孔到内层地，帮助散热，2.5A满载时可降低温升10℃以上；
- 大电流路径（VIN、SW、输出到LED的走线）按1oz铜皮1A/1mm的规则计算宽度，2.5A输出时走线宽度≥2.5mm。

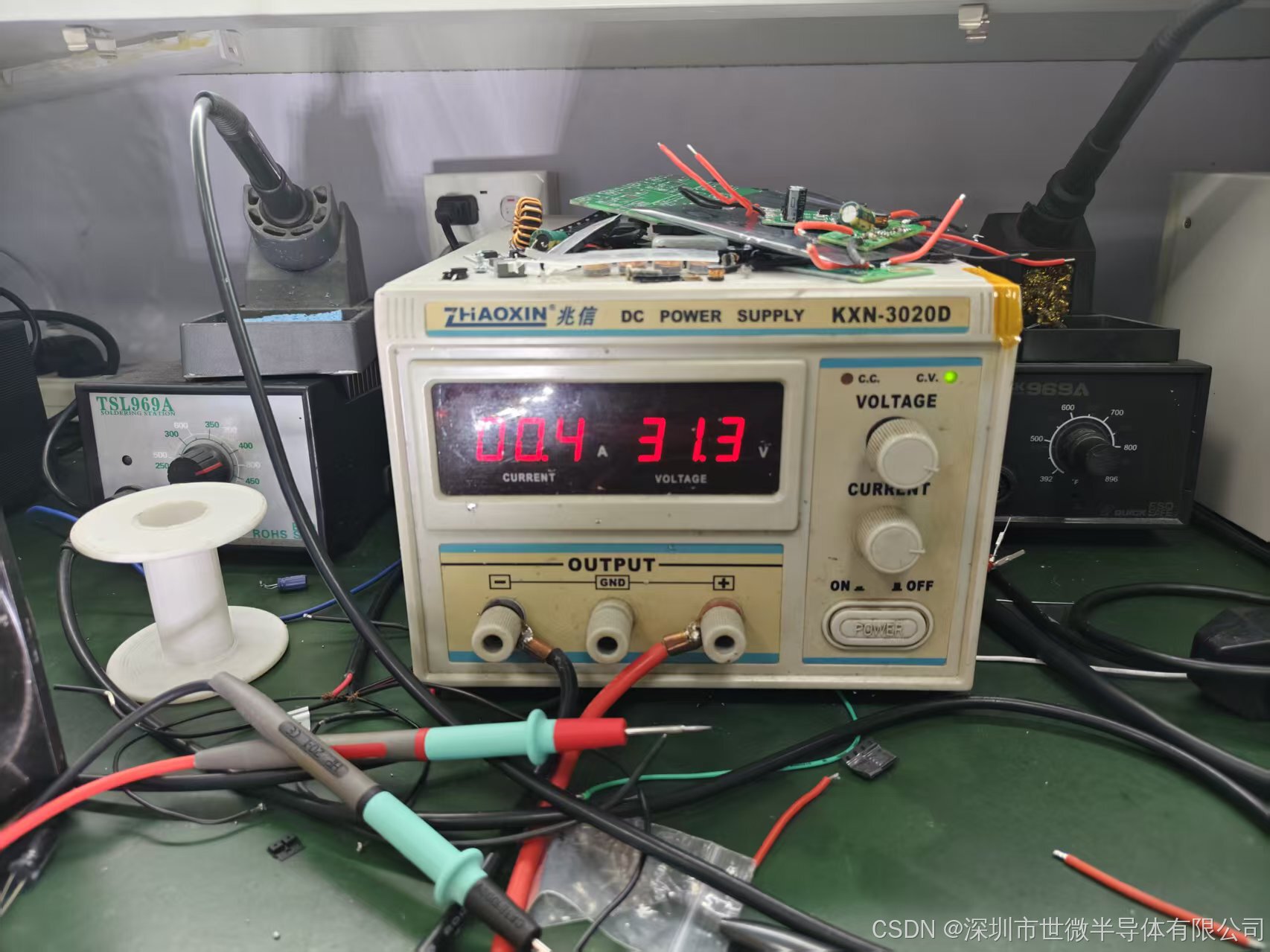

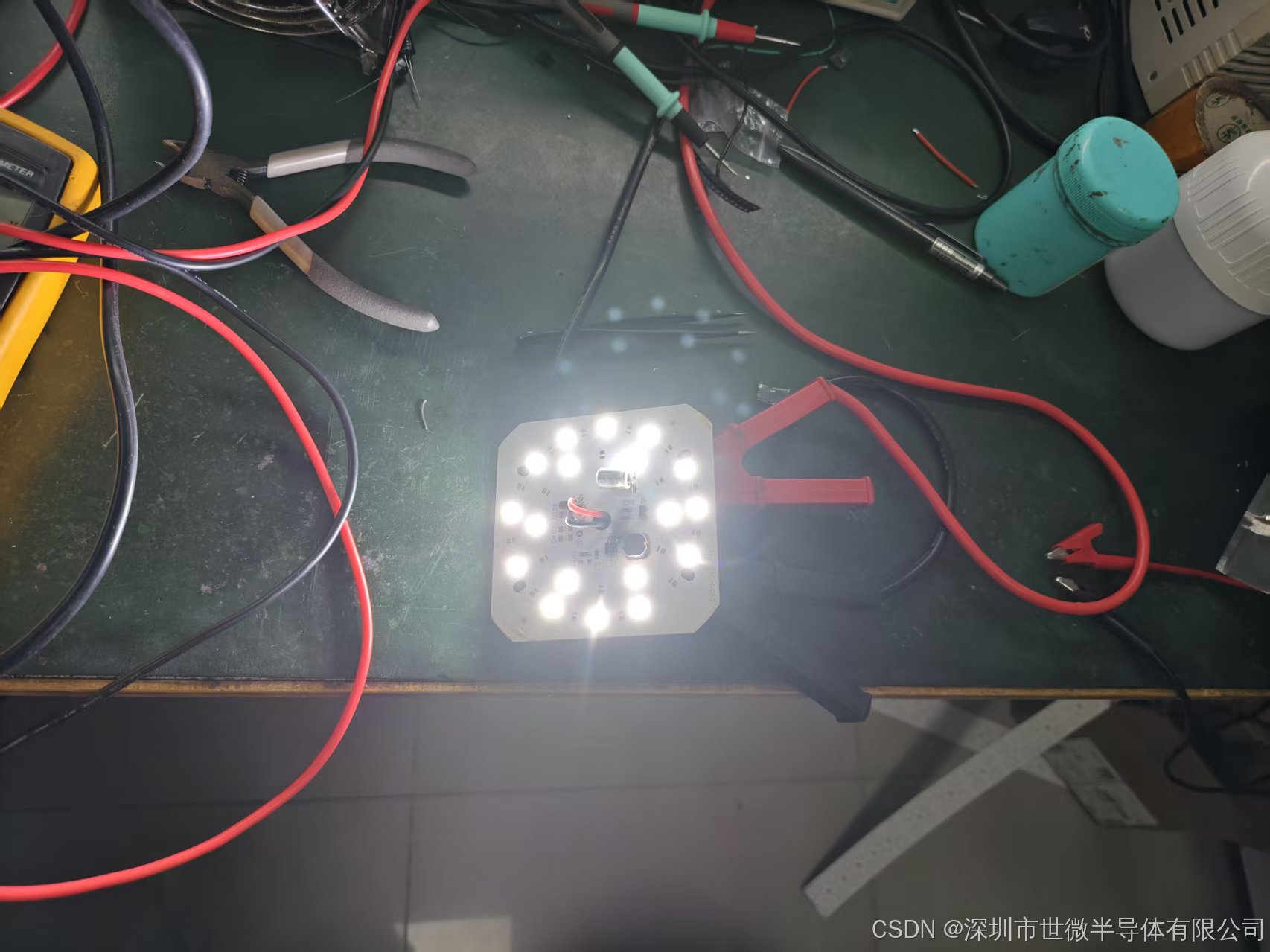

测试方案与预期性能
测试条件
输入电压48V，输出24V/2.5A满载，环境温度25℃。
预期测试数据
| 测试项 | 预期值 | 测试方法 |
|---|---|---|
| 转换效率 | ≥90% | 直流功率计测量输入输出功率 |
| 芯片表面温升 | ≤45℃ | 红外热像仪测量满载运行1小时后的温度 |
| 输出电流纹波 | ≤100mA | 示波器串交流耦合电容测量采样电阻两端纹波 |
| 短路保护响应 | ≤1us | 输出短路后测试芯片是否自动关断，短路解除后是否自动恢复 |
|-----------------------------------------------------------------------------|-----------------------------------------------------------------------------|
|
|
|
若需要用MCU控制模式切换，可参考以下伪代码：
```c
#define MODE_PIN PA0
// AP5127模式控制逻辑
void set_led_mode(uint8_t mode) {
switch(mode) {
case 0: // 全亮模式
HAL_GPIO_WritePin(MODE_PIN, GPIO_PIN_SET);
break;
case 1: // 半亮模式
HAL_GPIO_WritePin(MODE_PIN, GPIO_PIN_RESET);
break;
case 2: // 循环闪烁模式
HAL_GPIO_TogglePin(MODE_PIN);
HAL_Delay(500);
break;
default:
HAL_GPIO_WritePin(MODE_PIN, GPIO_PIN_SET);
}
}
```
结论与适用场景
AP5127的宽压特性、极简外围和高可靠性，非常适合电动车灯、摩托车灯、强光手电筒等宽输入、高可靠性要求的照明场景，成本和性能都优于同类异步降压驱动方案。
原理图和计算过程有需要的可以留言，欢迎讨论
