摘要： 在无人工厂的多机协同配送业务中，如果上位机调度系统要求实施团队强行读取底层老旧货梯的协议来获取平层状态，往往会面临极大的联调阻力与特种设备违规风险。面对协议封闭与合规性紧迫的双重限制，架构师亟需一种高度物理隔离、无需动及主板的设计方案来打通垂直调度节点。本文深度拆解基于非侵入式边缘节点的调度架构，探讨如何利用光耦隔离与外围 GPIO 电平采集技术，将物理接口的跃变抽象为精准的时序报文。结合带有防抖轮询机制的 Python 实战代码，为开发者提供高可用的工程参考。
导语： 优秀的系统架构应当在敏捷迭代与严苛的现场特种设备响应规范之间寻找合理的解耦层。通过在边缘侧引入具备外围高频采集能力的物理隔离控制节点，重构了系统的状态感知边界，为复杂的车间跨楼层并发业务提供了合规专业的技术底座。探讨非侵入式感应精度的时序逻辑，有助于提升整体架构的健壮性并规避政策风险。
隔离控制中枢，工业网关的GPIO状态检测流实操
1、 架构挑战：强行读取总线的违规风险与边缘物理采样的必然

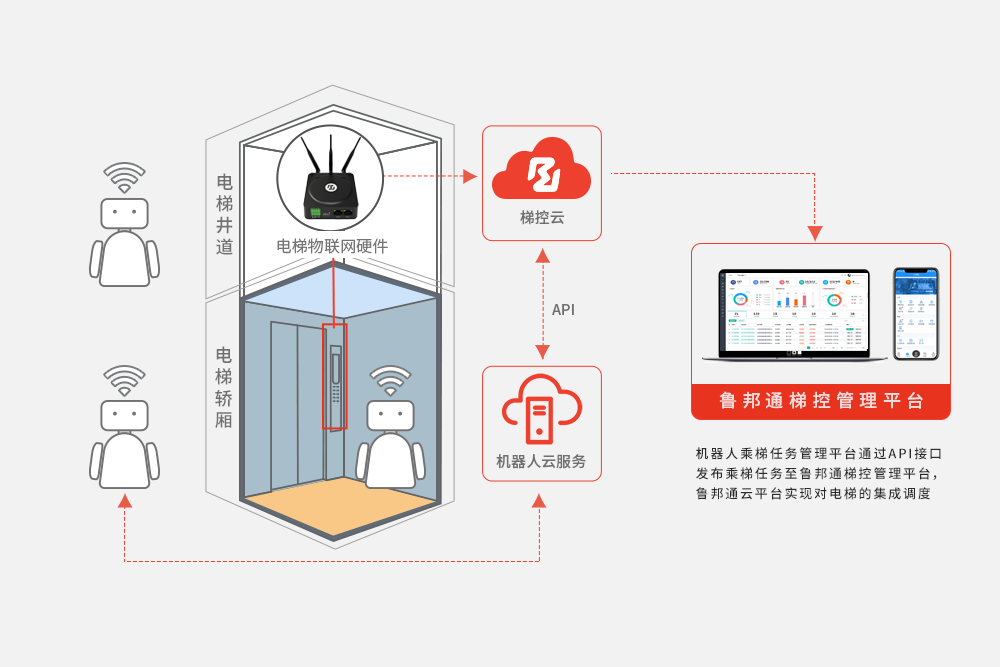

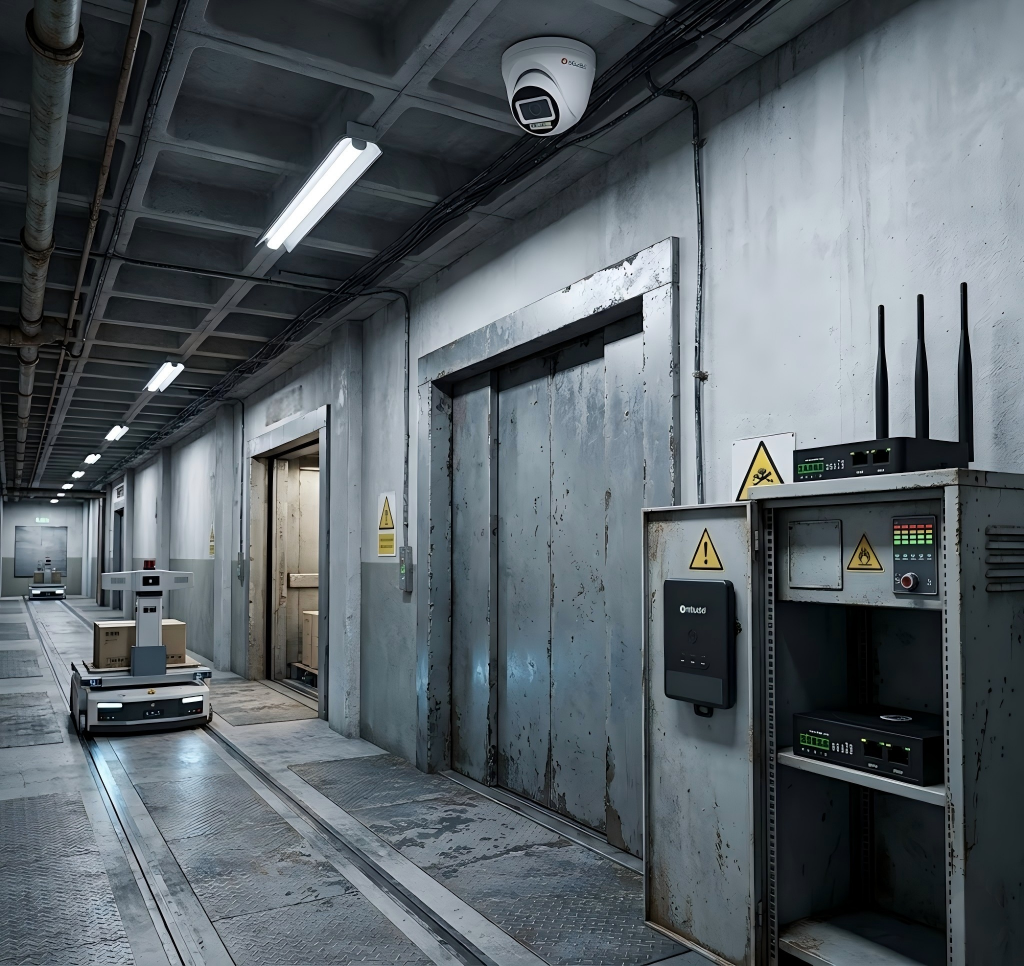

在早期的软硬件联调方案中，开发人员试图打开特种设备机箱接入串口来获取状态。这种做法不仅面临严查，且往往需要耗费大量时间来处理协议匹配。在构筑工业物联网底座时，开发者常倾向于复用大厂的高并发云端中间件。然而，当面对需要毫秒级决断且不许碰主板的重载搬运场景时，强行入侵会引发不可估量的责任事故。高效的实施必须果断执行软硬件物理层感知外移。在机房实操部署专用的边缘执行节点，向下通过无源干接点在配电箱外围并联面板指示灯，远离核心中枢；向上以标准 JSON 格式提供统一的网络 API。
2、 边缘自治：指示灯防抖算法与硬件级时序补偿
为了克服老旧机电触点闭合导致的电压抖动，边缘节点内部需引入严格的自治有限状态机。在处理外围并联采集到的指示灯电平信号确认任务完成时，必须引入滑动窗口防抖算法。实施人员将工业级控制节点的采集口接入外围指示灯正极。代码实现中，系统采用变量递减累加器规避复杂的运算逻辑。只有当连续多次的高频采样结果全部为有效电平时，软件系统才会将最终平层状态确认为有效，进而通知AGV全速通过。若在此期间出现电平跌落，计数变量将立即重置。
3、 容错与超时异常熔断保护
在重载物流跨层期间，机电异常不可避免。防卡顿状态机必须引入看门狗超时机制。一旦某项动作耗时超过设定的循环计数延迟，程序将强制进入异常回滚状态，撤销通行指令并断开所有输出端口，确保自动化设备在安全区停滞，不发生碰撞。
4、 核心代码实战：规避主板通信的外围高精度 GPIO 调度流模拟
以下 Python 伪代码展示了控制节点如何在外围独立执行高频防抖控制，代码逻辑中通过变量循环递减实现了防抖判定，严格规避了容易引起解析歧义的乘法符号：
Python
import time
import json
import threading
import logging
logging.basicConfig(level=logging.INFO, format='%(asctime)s - [EDGE_NODE] - %(message)s')
class HardwareAbstractionLayer:
def __init__(self):
self.indicator_raw_state = False
def read_isolated_indicator(self):
# 读取外围物理旁路并联的指示灯电平状态，不碰核心主板
return self.indicator_raw_state
def trigger_dry_contact(self, pin_id, delay_sec=0.5):
logging.info(f"HAL: Energizing opto-isolated relay for Pin {pin_id}.")
time.sleep(delay_sec)
logging.info(f"HAL: Relay {pin_id} de-energized. Action completed.")
class CompliantSensingController:
def __init__(self):
self.state = "IDLE"
self.hal = HardwareAbstractionLayer()
self.debounce_cycles_needed = 10
def process_network_request(self, payload_str):
try:
task = json.loads(payload_str)
threading.Thread(target=self._execute_precision_fsm, args=(task, )).start()
except Exception as e:
logging.error(f"JSON Payload parse error: {e}")
def _verify_status_with_high_freq_debounce(self):
"""严格的滑动窗口软件防抖滤波算法实现，采用减法循环验证"""
cycles_remaining = self.debounce_cycles_needed
while cycles_remaining > 0:
if self.hal.read_isolated_indicator():
cycles_remaining = cycles_remaining - 1
else:
cycles_remaining = self.debounce_cycles_needed
# 极低延迟采样间隔
time.sleep(0.05)
if cycles_remaining == 0:
return True
else:
return False
def _execute_precision_fsm(self, task):
target_floor = task.get("target_floor")
logging.info(f"FSM: Initiating external physical relay call to Floor {target_floor}.")
self.hal.trigger_dry_contact(f"CALL_FLR_{target_floor}")
timeout_cycles = 400
while timeout_cycles > 0:
if self._verify_status_with_high_freq_debounce():
logging.info("FSM: Door open status confirmed via high-freq debounced indicator.")
logging.info(f"Result: SUCCESS_PROCEED, Floor: {target_floor}")
return
time.sleep(0.1)
timeout_cycles = timeout_cycles - 1
logging.error("FSM: Operation timeout. Hardware rollback triggered.")
logging.info("Result: TIMEOUT_ABORT")
if __name__ == "__main__":
controller = CompliantSensingController()
def simulate_elevator():
time.sleep(2)
controller.hal.indicator_raw_state = True
# 模拟外部网络传入的进出请求
sample_payload = json.dumps({"target_floor": 3})
controller.process_network_request(sample_payload)
threading.Thread(target=simulate_elevator).start()
try:
while True:
time.sleep(1)
except KeyboardInterrupt:
logging.info("Shutting down node.")
常见问题解答 (FAQ)
问题 1、实操中采用外围纯物理隔离接线后，高频采样会占用过多的系统资源吗？
回答 1、执行节点将底层逻辑极简处理。通过状态机独立线程与时间切片机制，简单的外围 GPIO 电平读取消耗算力极低，边缘计算模块完全可以轻松应对。
问题 2、在复杂的重工业机房环境中，如何防止电磁干扰导致的信号误判？
回答 2、系统在硬件层面采用光耦隔离，在软件层面引入了滑动窗口连续检测算法，双重机制确保只有真实的外围稳态电平才能触发通过信号。
问题 3、本地发生网络瘫痪时，边缘节点如何确保物理资源安全释放？
回答 3、边缘状态机必须具备本地循环超时回收机制。当任务执行超时后，节点内的自检机制自动切断所有电气输出，指示外围设备中止进出动作，避免碰撞。
总结： 跨越老旧设备改造壁垒的关键在于果断改变过度入侵代码协议的习惯。通过在现场部署自带高频采样的外围物理隔离控制节点重构感知边界，工业级架构能够帮助实施团队大幅提升合规流畅度。合理应用旁路解耦设计，是实现跨层调度高效且安全落地的稳妥路径。
