从一个设备控制面板开始，系统学习 LVGL 界面开发

这次用 LVGL 画了一个怎样的界面？

前言：先看成品，再拆控件

学习 LVGL 时，我一直觉得有一个问题很容易被忽略：

很多教程习惯从 API 开始讲。

比如：

• lv_obj_create()
• lv_label_create()
• lv_button_create()
• lv_obj_set_style_bg_color()

这些函数当然重要。

但如果一开始只盯着函数，很容易产生一种感觉：

每个函数我好像都能看懂，但不知道它们组合起来到底能做什么。

所以这一组文章，我不打算一上来就把函数表铺开讲。

我想先从一个完整界面开始。

这次做的是一个基于 LVGL 的设备控制面板。

它不是一个复杂的真实产品界面，但它包含了学习 LVGL 时非常典型的一批内容：

• 对象
• 标签
• 图标
• 卡片
• 折线图
• 开关
• 滑条
• 圆弧仪表盘
• 自定义音量条
• Flex 布局
• Grid 布局
• 中文字体
• 事件回调

也就是说，这个界面刚好可以作为一条 LVGL 学习路线。

我们先看它画出了什么。

然后在后面的文章里，再一篇一篇拆开讲：

这个界面里的每一个部分，到底是怎么用 LVGL 写出来的。

---

一、这次做的是一个设备控制面板

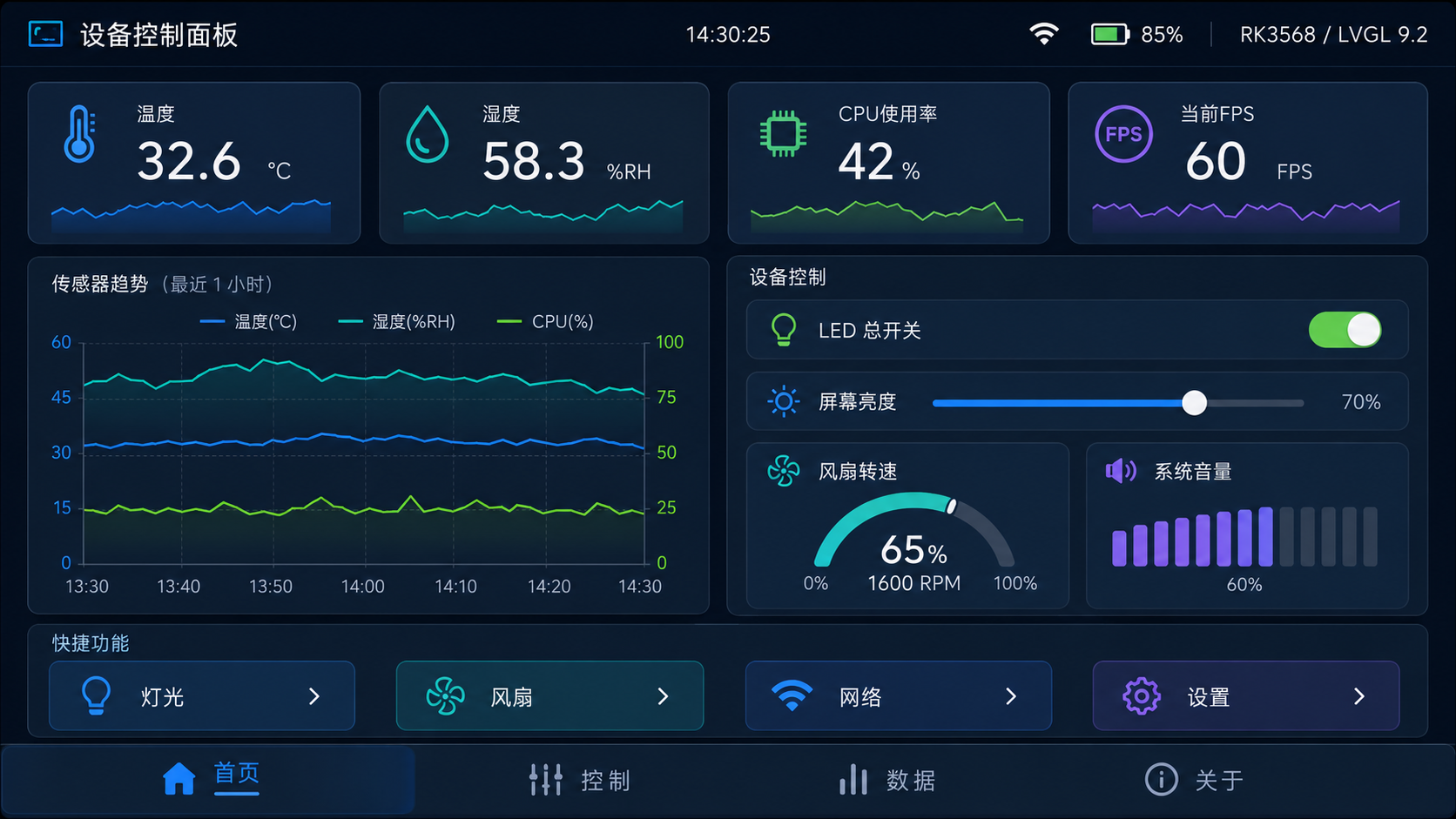

整个界面大概长这样：

这个界面模拟的是一个嵌入式设备上的控制面板。

它的风格有点像工业屏、智能中控屏、设备管理看板这类界面。

页面主要分成几个区域：

1. 顶部状态栏
2. 数据指标卡片
3. 传感器趋势图
4. 设备控制区
5. 快捷功能区
6. 底部导航栏

如果只看最终效果，界面里的内容似乎很多。

但从 LVGL 的角度拆开看，它其实就是一层一层对象组合出来的。

可以把它理解成这样：

屏幕
  └── 根容器
        ├── 顶部状态栏
        ├── 数据卡片区域
        ├── 趋势图区域
        ├── 控制区域
        ├── 快捷功能区域
        └── 底部导航栏

这也是用 LVGL 写界面的基本思路：

先创建父对象。

再往父对象里放子对象。

最后给这些对象设置尺寸、布局、样式和事件。

---

二、顶部状态栏画了什么？

顶部状态栏主要包含这些内容：

• 左侧图标
• 页面标题
• 中间时间
• 右侧 Wi-Fi 图标
• 电池图标和电量
• 平台和 LVGL 版本信息

效果大概是：

[图标] 设备控制面板        14:30:25        Wi-Fi  电池 85%  RK3568 / LVGL 9.2

这一块主要用到：

• lv_obj：作为状态栏容器
• lv_label：显示文字和图标
• LV_SYMBOL_*：显示 LVGL 内置符号
• Grid 布局：把左、中、右三块放到不同列
• Flex 布局：让左侧和右侧内容横向排列

顶部状态栏看起来只是一个很普通的区域，但里面已经包含了不少 LVGL 基础知识。

比如下面这一行：

create_label(left, "设备控制面板", UI_FONT, COLOR_TEXT);

它背后其实涉及很多问题：

• 怎么创建标签？
• 怎么设置文字？
• 怎么设置字体？
• 怎么设置颜色？
• 中文为什么能正常显示？

所以后面会专门拆一篇文章讲 lv_label 和中文字体。

---

三、数据指标卡片画了什么？

页面上方有四张指标卡片：

卡片	显示内容
温度	32.6 °C
湿度	58.3 %RH
CPU 使用率	42 %
当前 FPS	60 FPS

每张卡片里都有：

• 一个图标
• 一个标题
• 一个大号数值
• 一个单位
• 一条小趋势线

这类卡片很适合用来练习 LVGL 的基础对象。

因为它不是一个单独的控件，而是一组控件组合出来的。

比如一张温度卡片，可以拆成这样：

card 对象
  ├── 图标 label
  ├── 标题 label
  ├── 数值 label
  ├── 单位 label
  └── 小折线图 chart

在代码里，这些卡片通过一个通用函数来创建：

create_metric_card(...)

这个函数不是 LVGL 自带的。

它是我们自己封装的一个辅助函数，用来减少重复代码。

这也是写 LVGL 界面时很常见的做法：

先用 LVGL 的原始控件搭出一个结构。

当这个结构需要重复出现时，再把它封装成自己的函数。

---

四、趋势图区域画了什么？

中间左侧是一张"传感器趋势"图。

它用来显示最近一小时的三条曲线：

• 温度
• 湿度
• CPU

这里主要用到的是：

lv_chart

不过，图表区域并不只是一个 lv_chart。

它还包含：

• 图表标题
• 图例
• 左侧 Y 轴刻度
• 右侧 Y 轴刻度
• 中间折线图
• 底部时间轴

所以它真正的结构更接近这样：

趋势图卡片
  ├── 标题
  ├── 图例
  └── 图表区域
        ├── 左侧刻度
        ├── 折线图
        ├── 右侧刻度
        └── 底部时间轴

这一块很适合学习两个内容：

1. lv_chart 怎么画折线图。
2. Grid 布局怎么把坐标轴和图表区域放到准确位置。

折线图本身由 lv_chart 负责绘制。

坐标轴、标题、图例这些内容，其实都是普通的 lv_label 和 lv_obj 组合出来的。

这也说明了一个很重要的思路：

LVGL 里的很多"复杂界面"，并不是由某个神秘控件直接生成的。

它们通常是由多个基础对象一层一层组合出来的。

---

五、设备控制区画了什么？

右侧中间是设备控制区。

里面包含：

• LED 总开关
• 屏幕亮度滑条
• 风扇转速仪表盘
• 系统音量条

这一块是整个页面里最适合学习交互控件的部分。

1. LED 总开关

LED 总开关用的是：

lv_switch

它的核心不是样式，而是状态。

比如开关打开时，对象会进入：

LV_STATE_CHECKED

所以开关的打开和关闭，本质上就是这个状态有没有被设置。

后面讲 lv_switch 时，会重点看它的状态变化和事件回调。

2. 屏幕亮度滑条

屏幕亮度用的是：

lv_slider

它适合表达一个连续变化的数值。

比如：

0% 到 100%

滑条通常可以拆成三个关键部分：

• 主体轨道
• 已滑过的指示器
• 可以拖动的旋钮

对应到 LVGL 里就是：

LV_PART_MAIN
LV_PART_INDICATOR
LV_PART_KNOB

理解这三个 part，对后面定制滑条样式很重要。

3. 风扇转速仪表盘

风扇转速仪表盘用的是：

lv_arc

这个控件看起来像一个圆形滑条，但它比普通滑条多了一个角度概念。

比如代码里设置了背景弧线的角度范围：

lv_arc_set_bg_angles(arc, 200, 340);

这就是它能呈现出仪表盘效果的原因。

通过控制起始角度、结束角度、当前值和样式，就可以做出类似风扇转速、进度环、温度环这样的控件。

4. 系统音量条

系统音量条没有直接使用某个"音量控件"。

它是用一组普通对象画出来的。

每一根竖条都是一个 lv_obj。

然后根据当前音量值，决定哪些条亮起来，哪些条变暗。

这部分很适合说明一个思路：

LVGL 不只能使用现成控件。
普通 lv_obj 也可以组合成自定义控件。

很多嵌入式界面里的特殊控件，本质上都是这样做出来的。

---

六、快捷功能区画了什么？

底部上方有一排快捷功能按钮：

• 灯光
• 风扇
• 网络
• 设置

这些按钮看起来像卡片。

每个按钮里有：

• 左侧图标
• 中间文字
• 右侧箭头

这一块主要练习的是：

• 用 lv_obj 做按钮容器
• 用 lv_label 显示图标和文字
• 使用 Flex 横向布局
• 设置卡片样式
• 设置边框、圆角和背景色

比如一个快捷按钮，本质上可以拆成这样：

button-like obj
  ├── icon label
  ├── text label
  └── right arrow label

它不一定非要使用 lv_button_create()。

普通的 lv_obj_create() 加上样式和事件，也可以做出按钮效果。

这一点对 LVGL 开发很重要。

因为在嵌入式界面里，很多控件都需要定制。

当现成控件不够用时，就可以用基础对象自己组合。

---

七、底部导航栏画了什么？

最下面是一个导航栏。

它包含四个导航项：

• 首页
• 控制
• 数据
• 关于

这一块同样主要使用 Flex 布局。

导航栏本身是一个父容器。

四个导航项横向排列，每个占 25% 宽度。

每个导航项里面又包含：

• 图标
• 文字

当前激活的导航项背景更亮，文字和图标颜色也更突出。

这部分会用到前面几篇文章里讲过的很多知识：

• 对象层级
• 标签
• 图标
• Flex 布局
• 状态样式
• 卡片式背景

所以它很适合作为一个综合练习。

---

八、这个界面主要用了哪些 LVGL 知识？

如果把这次界面拆成知识点，大概可以分成下面几类。

1. 基础对象

最核心的是：

lv_obj

几乎所有东西都是对象。

页面、卡片、容器、音量条、按钮背景，本质上都可以是一个 lv_obj。

2. 文本和图标

主要用的是：

lv_label

文字、数字、单位、图标，很多都是通过 lv_label 显示出来的。

LVGL 的内置图标，本质上也是字体符号。

所以理解 lv_label，也就顺带理解了 LVGL 里很多图标的显示方式。

3. 交互控件

主要包括：

lv_switch
lv_slider
lv_arc

它们分别解决：

• 开关状态
• 连续数值调节
• 圆弧仪表盘显示

这些控件不仅要会创建，还要理解它们的状态、取值范围和事件。

4. 数据展示

主要用的是：

lv_chart

它负责绘制折线趋势图。

在这个界面里，传感器趋势区就是通过 lv_chart 来展示温度、湿度和 CPU 的变化。

5. 布局

主要用到：

LV_LAYOUT_GRID
LV_LAYOUT_FLEX

Grid 用来搭页面的大框架。

Flex 用来排列一行或一列里的细节内容。

可以简单理解为：

大结构用 Grid。
小区域用 Flex。

6. 样式

页面里大量用到了样式设置函数，例如：

lv_obj_set_style_bg_color()
lv_obj_set_style_bg_opa()
lv_obj_set_style_border_width()
lv_obj_set_style_radius()
lv_obj_set_style_pad_all()
lv_obj_set_style_text_color()

这些函数决定了界面的颜色、透明度、边框、圆角、间距和文字颜色。

也就是说，界面最终看起来是什么风格，很大程度上都由样式系统决定。

7. 事件

交互部分离不开事件：

lv_obj_add_event_cb()
LV_EVENT_VALUE_CHANGED
LV_EVENT_PRESSED
LV_EVENT_PRESSING

比如：

• 开关变化时打印开关状态。
• 滑条变化时更新百分比。
• 圆弧拖动时更新风扇转速。
• 音量条按下或拖动时重新计算音量。

控件能不能"动起来"，关键就在事件回调。

---

九、为什么选择深色 Dashboard 风格？

这次界面选择的是深色科技感风格。

原因主要有两个。

第一，设备控制面板、监控看板、工业屏这类界面，本来就很适合深色背景。

深色背景可以让高亮数据更突出。

比如：

• 蓝色表示温度或主要数据
• 青色表示湿度或风扇
• 绿色表示 CPU 或启用状态
• 紫色表示音量或 FPS

第二，深色界面对学习 LVGL 的样式系统也很有帮助。

因为在深色背景下，可以更明显地看出：

• 背景层级
• 卡片边界
• 边框线条
• 文本层次
• 控件不同 part 的区别

比如一个滑条，如果放在白色背景上，LV_PART_MAIN、LV_PART_INDICATOR、LV_PART_KNOB 之间的区别可能不够明显。

换成深色背景之后，这些结构会更容易观察。

所以深色风格不只是为了好看。

它也更方便我们学习 LVGL 的样式系统。

---

十、这个项目为什么适合拆成一组文章？

因为它刚好覆盖了 LVGL 新手最常遇到的一批问题。

为什么第一个要学 lv_obj？

因为所有模块都离不开对象。

卡片、容器、音量条、导航项，很多都可以用 lv_obj 来实现。

文字怎么显示？

因为界面里到处都是 lv_label。

中文标题、数字、单位、图标都和 label 有关。

按钮、开关、滑条怎么理解？

因为控制区和快捷功能区里都有这些交互控件。

这些控件不仅要看样式，还要看状态、数值和事件。

圆弧为什么不只是圆形滑条？

因为风扇转速用了 lv_arc。

它和普通滑条相比，多了角度范围、弧线样式和仪表盘式的表现方式。

图表怎么画？

因为传感器趋势区用了 lv_chart。

这部分可以顺带学习折线图、数据序列、坐标轴和图例的组合方式。

事件怎么走？

因为所有交互最终都要靠事件回调连接起来。

开关变化、滑条拖动、音量调整，都离不开事件。

为什么需要 Flex 和 Grid？

因为这个界面不是几个控件随便摆一下。

它有完整的页面结构。

外层需要 Grid。

内部需要 Flex。

中文为什么会变成方块？

因为这个界面用了中文。

中文字体、字库裁剪、字符集，这些问题迟早都会遇到。

所以这个界面不是为了炫技。

它更像是一张 LVGL 学习地图。

后面的文章，就围绕这张地图一块一块往下拆。

---

十一、代码入口大概在哪里？

这个界面的入口函数是：

void app_create(void)

它做的事情很直接：

1. 创建一个新屏幕。
2. 设置背景颜色。
3. 创建根容器。
4. 依次创建各个区域。

结构大概是：

void app_create(void)
{
    lv_obj_t * scr = lv_obj_create(NULL);
    lv_screen_load(scr);

    lv_obj_t * root = create_dashboard_root(scr);
    create_top_bar(root);
    create_card_area(root);
    create_chart_card(root);
    create_control_card(root);
    create_quick_area(root);
    create_nav_bar(root);
}

这段结构很值得学习。

它没有把所有代码都堆在一个函数里。

而是把页面拆成了几个区域：

top_bar
card_area
chart_card
control_card
quick_area
nav_bar

每个区域再继续拆成更小的函数。

这样写界面会更清楚，也更容易维护。

以后要改趋势图，就去看 create_chart_card()。

要改底部导航，就去看 create_nav_bar()。

这比把所有代码都挤在一个函数里要清晰得多。

---

十二、这一组文章会怎么展开？

从这篇开始，后面每一篇会拆一个主题。

大概顺序是：

1. 先讲 lv_obj，因为它是所有控件的基础。
2. 再讲 lv_label，因为界面里的文字和图标都离不开它。
3. 然后讲按钮、开关、滑条、圆弧这些常用控件。
4. 再讲图表，因为这个界面里有趋势线。
5. 接着讲事件，因为控件要真正动起来，需要事件回调。
6. 再讲 Flex 和 Grid，因为页面布局离不开它们。
7. 最后讲字体和中文显示，因为中文界面一定会遇到字库问题。

每篇文章只解决一个问题。

不追求一次性把 LVGL 全部讲完。

而是围绕这个设备控制面板，把每个知识点拆开讲清楚。

---

总结

这次用 LVGL 画的是一个设备控制面板。

它包含：

• 顶部状态栏
• 数据指标卡片
• 传感器趋势图
• LED 开关
• 屏幕亮度滑条
• 风扇转速圆弧
• 系统音量条
• 快捷功能按钮
• 底部导航栏

从表面看，它是一个完整界面。

从 LVGL 学习角度看，它是一组知识点的集合。

每一个模块背后，都对应着后面要讲的一篇文章。

所以这一篇先不急着讲 API。

先把整体画面放在脑子里。

后面再一层一层拆：

这个界面到底是怎么用 LVGL 画出来的。
