STM32 零基础可移植教程 17：USART + DMA + IDLE，串口不定长接收怎么做

前面我们已经写过三篇串口：

bash 复制代码

第 07 篇：USART 串口打印，从 CubeMX 配置到 printf 输出

第 08 篇：串口接收一个字节，先把 RX 中断跑通

第 09 篇：串口收一行命令，用 led on 控制 LED

那为什么还要再写一篇 USART + DMA + IDLE？

因为真实项目里，串口数据经常不是固定长度。

比如上位机可能发：

bash 复制代码

led on

也可能发：

bash 复制代码

set pwm 50

也可能发一段二进制协议：

bash 复制代码

AA 55 03 01 02 03 5A

如果每来一个字节就进一次中断，数据量小的时候还好；数据量一大，CPU 就会频繁被打断。

DMA 可以帮我们把字节搬进内存。

但 DMA 又有一个问题：

bash 复制代码

它知道缓冲区什么时候满

但它不知道对方这一帧什么时候发完

这时候就轮到 IDLE 出场。

IDLE 可以理解成：

bash 复制代码

串口线上安静了一小段时间，说明对方可能发完了一帧

所以这篇只做一个明确目标：

bash 复制代码

用 USART + DMA + IDLE 接收不定长数据，并通过 printf 打印长度、文本和 HEX

先不解析复杂协议，不做环形队列，不做 RTOS。

先把"不定长接收"这条链路跑通。

本篇目标

最终现象：

电脑串口助手发送任意内容，比如：

bash 复制代码

hello stm32

STM32 串口打印：

bash 复制代码

RX len=11, lost=0, text=hello stm32, hex=68 65 6C 6C 6F 20 73 74 6D 33 32

发送：

bash 复制代码

led on

STM32 串口打印：

bash 复制代码

RX len=6, lost=0, text=led on, hex=6C 65 64 20 6F 6E

本篇用到的外设：

bash 复制代码

USART

DMA

USART IDLE

本篇跑通标准：

串口能正常 printf 输出；
串口助手发送不同长度文本，STM32 都能收到；
打印出来的 len 和实际发送长度大致一致；
能说清楚 DMA 负责搬数据，IDLE 负责判断一帧可能结束；
知道 MX_DMA_Init() 和 UART 中断配置为什么重要。

准备工作

你需要准备：

项目

说明

| --- | --- |

STM32 开发板

任意带 USART 和 DMA 的 STM32 都可以

下载器

ST-LINK/V2 或板载 ST-LINK

USB 转 TTL 模块

如果开发板没有板载串口转 USB

串口助手

用来发送不定长数据

杜邦线

外接串口模块时使用

接线和第 07 篇一样：

USB 转 TTL

STM32

| --- | --- |

TXD

STM32 RX

RXD

STM32 TX

GND

注意：

bash 复制代码

TX 和 RX 要交叉

GND 必须共地

不要把 5V TTL 直接接到不耐 5V 的 STM32 RX

如果你用的是开发板板载 USB 转串口，那一般不需要额外接线。

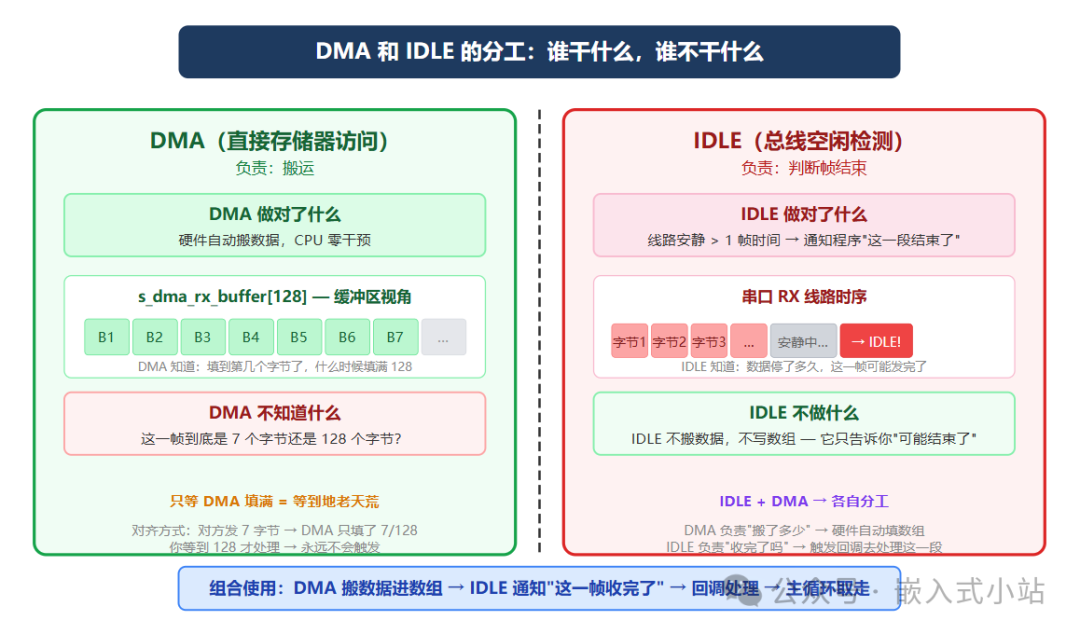

先把 DMA 和 IDLE 分清楚

DMA 解决的是"搬运问题"。

不用 DMA 时：

bash 复制代码

来 1 个字节 -> 进 1 次中断 -> CPU 读 1 次 RDR/DR

用了 DMA 后：

bash 复制代码

来 1 个字节 -> DMA 自动搬到数组

来 1 个字节 -> DMA 自动搬到数组下一个位置

CPU 不需要每个字节都进中断处理。

但 DMA 只知道数组长度。

比如你给它一个 128 字节缓冲区：

bash 复制代码

uint8_t rx_buffer[128];

如果对方只发了 7 个字节：

bash 复制代码

led on\n

DMA 不会天然知道"这一帧就是 7 个字节"。

如果你只等 DMA 收满 128 字节，那读者会等到怀疑人生。

IDLE 解决的是"什么时候算一帧结束"的问题。

当串口收到一段数据后，线路空闲超过 1 帧时间，硬件就会产生 IDLE 事件。

可以简单理解为：

bash 复制代码

刚才有数据

现在安静了一小会儿

那这一段数据大概率发完了

所以组合起来就是：

bash 复制代码

DMA 负责把收到的字节搬进数组

IDLE 负责通知程序：现在可以把这一段拿出来处理了

本篇为什么用 HAL_UARTEx_ReceiveToIdle_DMA

STM32 HAL 里提供了一个很适合入门的函数：

bash 复制代码

HAL_UARTEx_ReceiveToIdle_DMA()

它的意思是：

bash 复制代码

用 DMA 接收串口数据

遇到 IDLE 或缓冲区满时，触发回调告诉用户收到了多少字节

回调函数是：

bash 复制代码

void

HAL_UARTEx_RxEventCallback
(UART_HandleTypeDef *huart, uint16_t Size)

其中 Size 就是本次收到的数据长度。

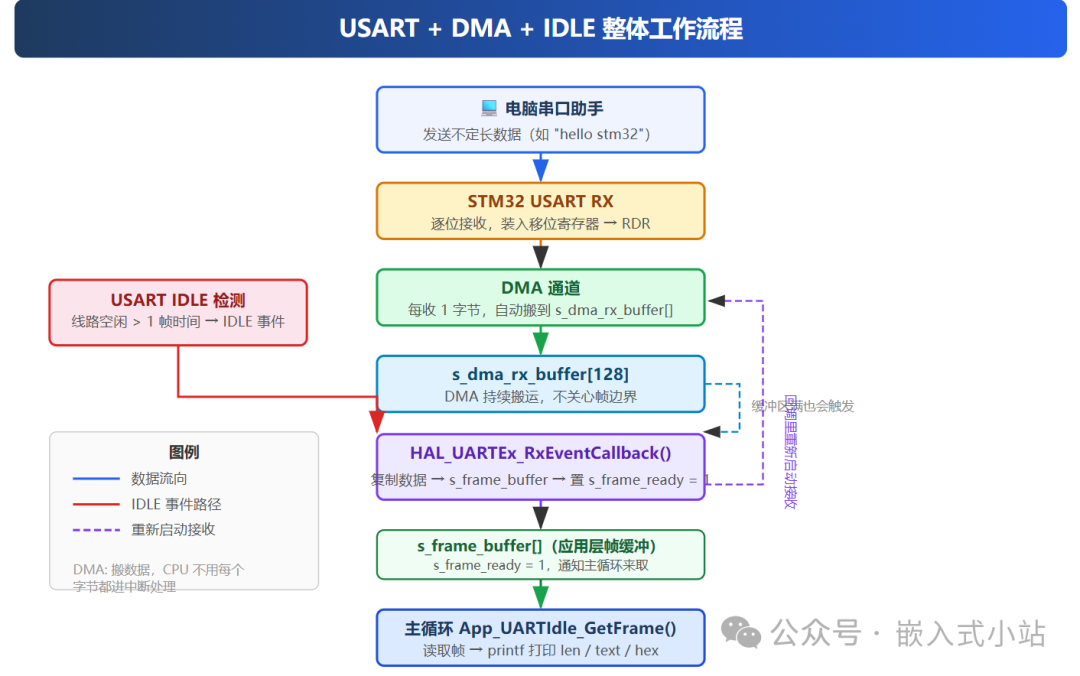

本篇代码做的事情很简单：

启动 HAL_UARTEx_ReceiveToIdle_DMA()；
串口收到一段数据；
进入 HAL_UARTEx_RxEventCallback()；
把 DMA 缓冲区里的数据复制到一块应用层缓冲区；
设置 s_frame_ready = 1；
主循环读取这一帧并打印；
回调里重新启动下一次 DMA + IDLE 接收。

这里有一个小细节：

bash 复制代码

__HAL_DMA_DISABLE_IT(APP_UART_IDLE_HANDLE.hdmarx, DMA_IT_HT);

它是把 DMA 半传输中断关掉。

因为本篇只想在：

bash 复制代码

IDLE

或者缓冲区满

时处理数据。

如果半传输中断也打开，新手可能会看到一帧数据被拆成奇怪的两段，反而更迷糊。

CubeMX 配置步骤

1. 复制前面的串口工程

建议从第 09 篇串口命令工程复制一份，改名为：

bash 复制代码

17_usart_dma_idle

如果你重新建工程，也可以按第一篇流程：

选择芯片型号；

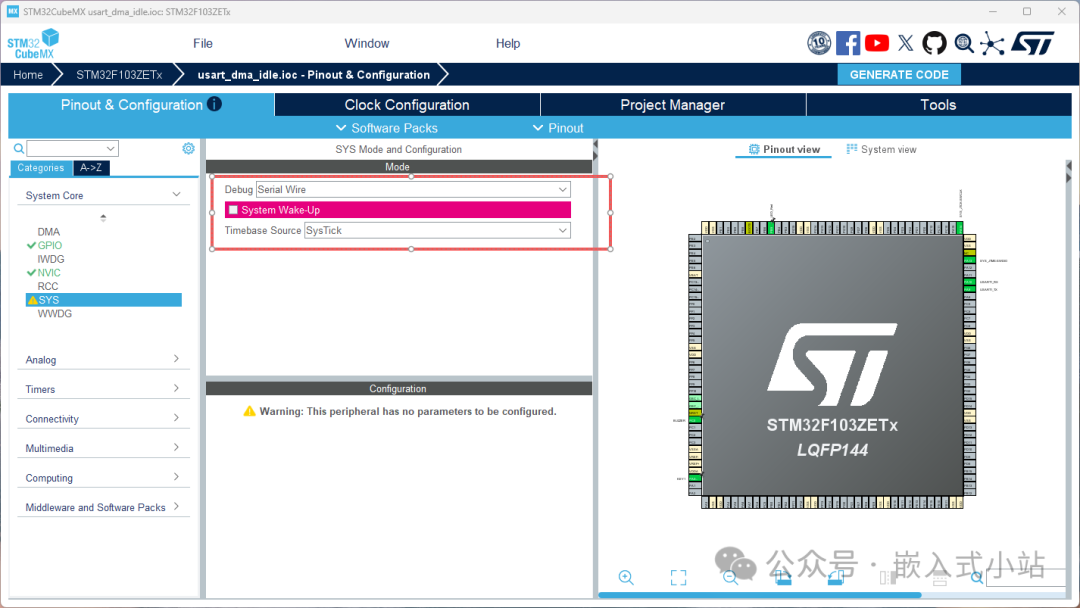

SYS -> Debug 设置为 Serial Wire；
配置时钟；
配置 USART；
配置 DMA；
生成 Keil 工程。

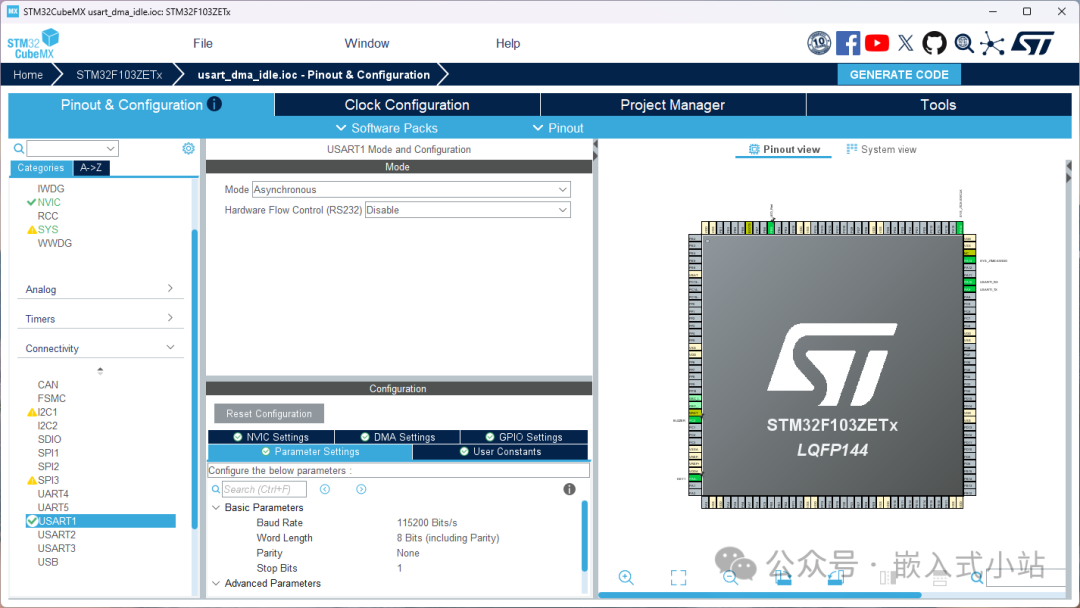

2. 配置 USART

选择你要用的 USART，比如：

bash 复制代码

USART1

模式选择：

bash 复制代码

Asynchronous

参数先用最常见的：

配置项

推荐值

| --- | --- |

Baud Rate

115200

Word Length

8 Bits

Parity

None

Stop Bits

Hardware Flow Control

None

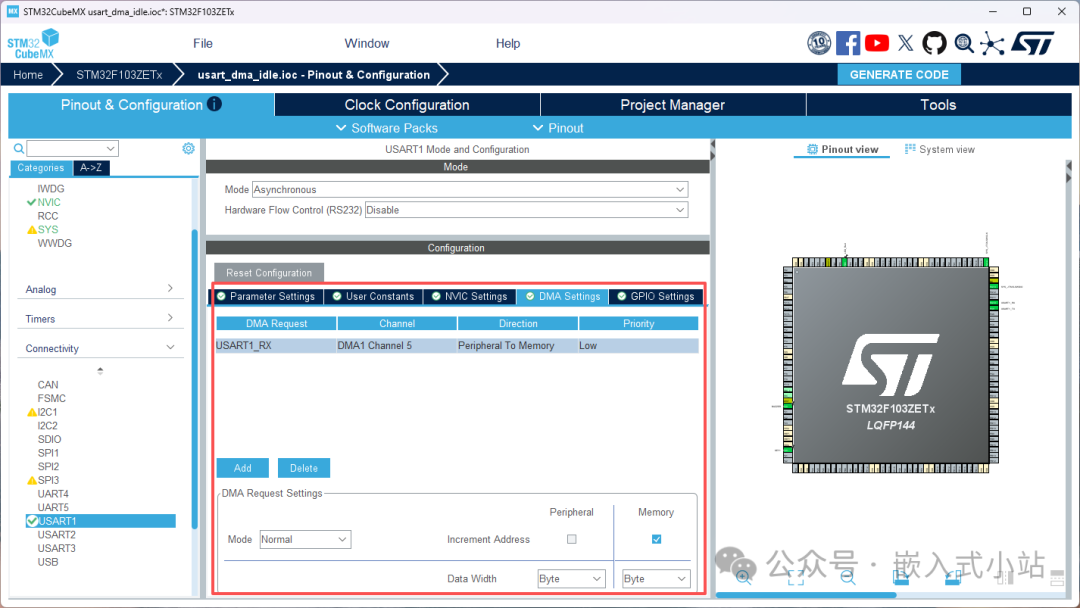

3. 给 USART RX 添加 DMA

进入 USART 的 DMA Settings。

添加：

bash 复制代码

USARTx_RX

DMA 参数推荐：

配置项

推荐值

说明

| --- | --- | --- |

Direction

Peripheral to Memory

串口数据寄存器搬到内存

Mode

Normal

本篇回调后手动重新开启接收

Peripheral Increment

Disable

串口数据寄存器地址不变

Memory Increment

Enable

接收数组地址要往后走

Peripheral Data Width

Byte

串口 1 字节 1 字节收

Memory Data Width

Byte

数组也是 uint8_t

Priority

Low / Medium

入门先默认即可

为什么这里用 Normal，不用 Circular？

因为本篇目标是先理解：

bash 复制代码

一段数据 -> IDLE -> 回调 -> 主循环处理

Normal 模式更好理解。

后面如果要做高吞吐协议、不断流接收、环形缓冲区，再单独升级 Circular。

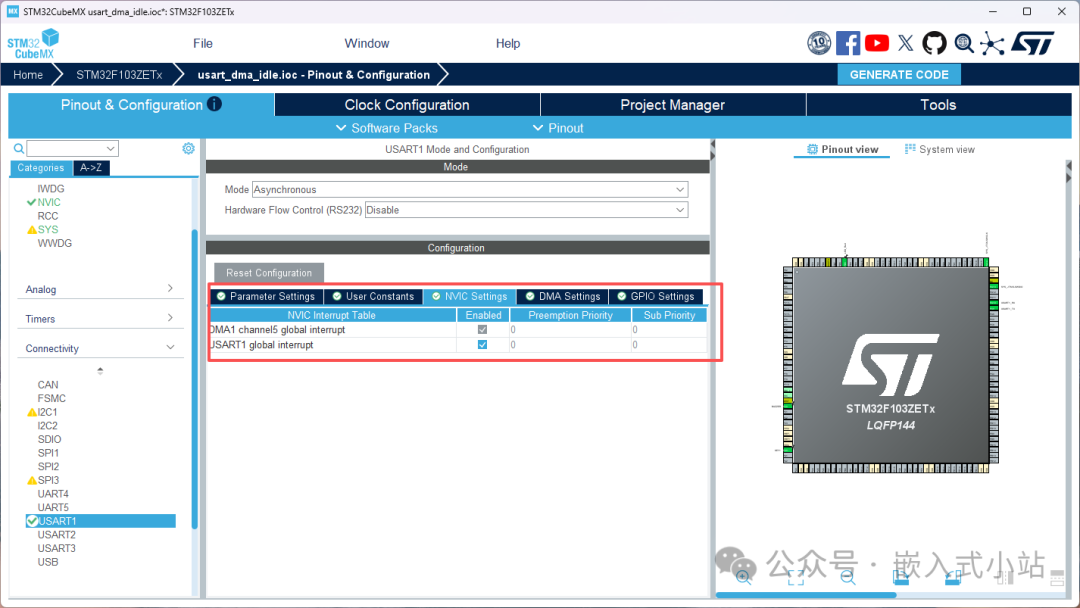

4. 打开 USART 全局中断

这一步非常重要。

IDLE 是 USART 外设产生的事件，HAL 要通过 USART 中断去处理。

所以在 NVIC 里打开：

bash 复制代码

USARTx global interrupt

生成代码后，stm32f1xx_it.c 里应该有类似：

bash 复制代码

void USART1_IRQHandler(void)
{

  HAL_UART_IRQHandler(&huart1);

}

如果这个中断没开，DMA 可能在搬数据，但 IDLE 事件进不了 HAL 回调。

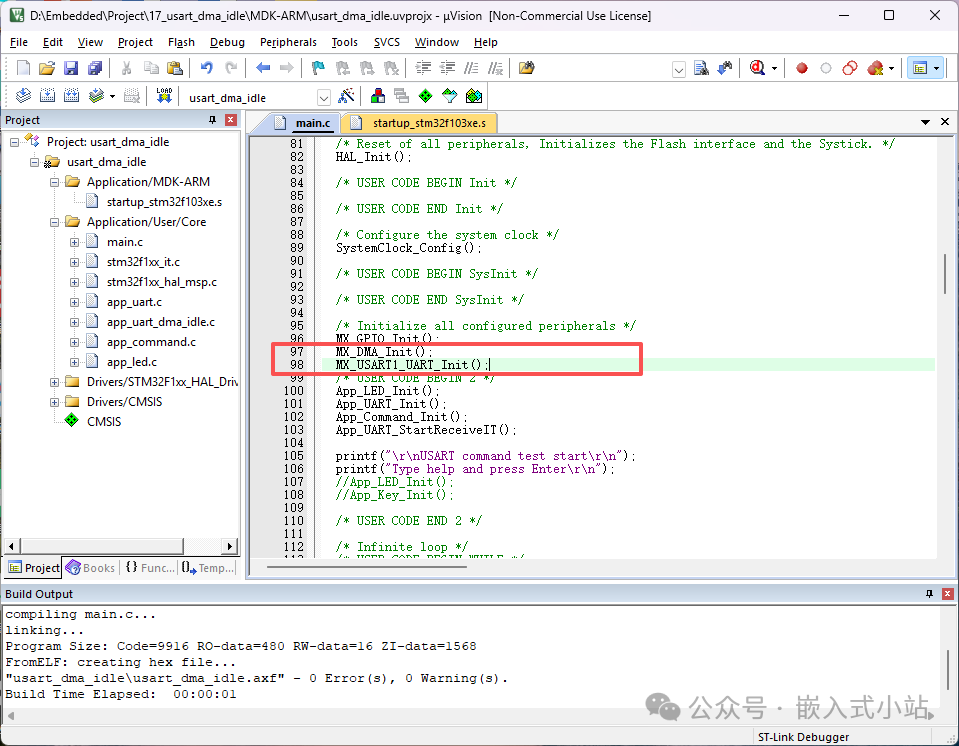

5. 确认 DMA 初始化顺序

CubeMX 生成的 main.c 里，通常会有：

bash 复制代码

MX_GPIO_Init();

MX_DMA_Init();

MX_USART1_UART_Init();

建议确认：

bash 复制代码

MX_DMA_Init() 在 MX_USART1_UART_Init() 前面

因为 USART 初始化时会把 UART 句柄和 DMA 句柄关联起来。

如果 DMA 初始化顺序不对，HAL_UARTEx_ReceiveToIdle_DMA() 可能启动失败，或者回调不进。

Keil 工程生成和编译

生成 Keil 工程后，先编译 CubeMX 原始工程：

bash 复制代码

Build / F7

确认没有错误：

bash 复制代码

0 Error(s)

然后新建两个文件：

bash 复制代码

Core/Inc/app_uart_dma_idle.h

Core/Src/app_uart_dma_idle.c

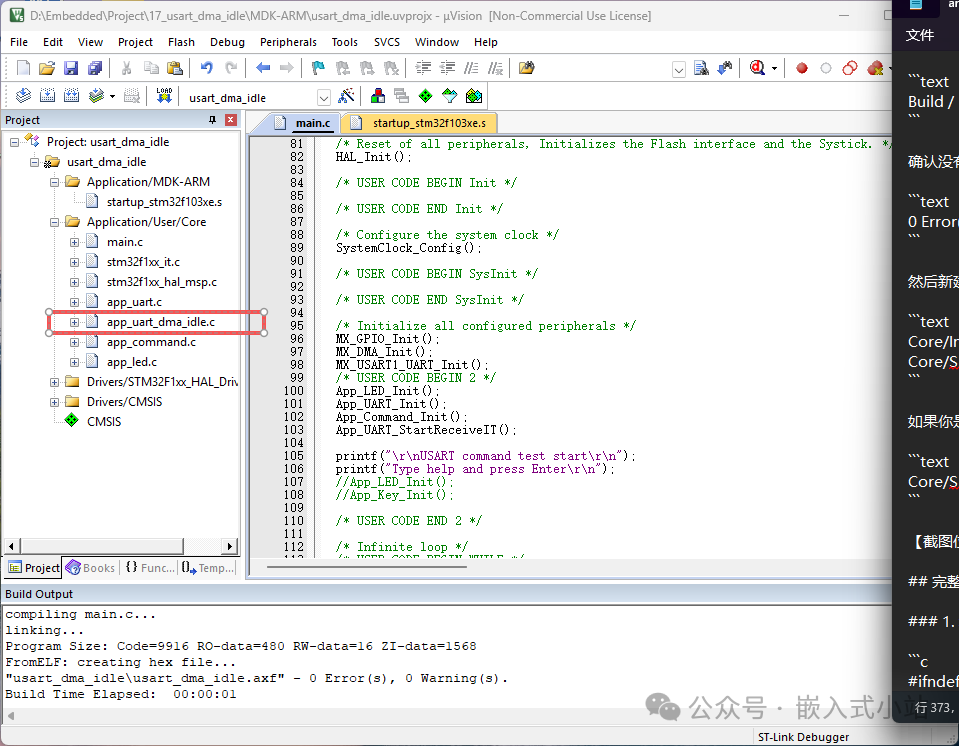

如果你是手动新建 .c 文件，记得在 Keil 工程树里添加：

bash 复制代码

Core/Src/app_uart_dma_idle.c

完整代码

1. 新建 `Core/Inc/app_uart_dma_idle.h`

bash 复制代码

#ifndef APP_UART_DMA_IDLE_H

#define APP_UART_DMA_IDLE_H


#include "main.h"

#include <stdint.h>


#ifndef APP_UART_IDLE_RX_BUFFER_SIZE

#define APP_UART_IDLE_RX_BUFFER_SIZE 128u

#endif


typedef
struct{


uint8_t
 data[APP_UART_IDLE_RX_BUFFER_SIZE];


uint16_t
 length;


uint32_t
 lost_count;

} App_UARTIdle_Frame;


void App_UARTIdle_Init(void)
;

HAL_StatusTypeDef App_UARTIdle_Start(void)
;

void App_UARTIdle_Stop(void)
;

uint8_t App_UARTIdle_GetFrame(App_UARTIdle_Frame *frame)
;


#endif

这里的 APP_UART_IDLE_RX_BUFFER_SIZE 是单帧最大接收长度。

本篇先设成：

bash 复制代码

128 字节

如果你要收更长的数据，可以适当调大。

但注意，缓冲区越大，占用 RAM 越多。

2. 新建 `Core/Src/app_uart_dma_idle.c`

bash 复制代码

#include "app_uart_dma_idle.h"


#ifndef APP_UART_IDLE_HANDLE

#define APP_UART_IDLE_HANDLE huart1

#endif


extern
 UART_HandleTypeDef APP_UART_IDLE_HANDLE;


static
uint8_t
 s_dma_rx_buffer[APP_UART_IDLE_RX_BUFFER_SIZE];

static
uint8_t
 s_frame_buffer[APP_UART_IDLE_RX_BUFFER_SIZE];

static
volatile
uint16_t
 s_frame_length =
0u
;

static
volatile
uint8_t
 s_frame_ready =
0u
;

static
volatile
uint32_t
 s_lost_count =
0u
;


static void App_UARTIdle_ClearDmaBuffer(void)
{


uint16_t
 i;



for
 (i =
0u
; i < APP_UART_IDLE_RX_BUFFER_SIZE; i++)

    {

        s_dma_rx_buffer[i] =
0u
;

    }

}


void App_UARTIdle_Init(void)
{

    s_frame_length =
0u
;

    s_frame_ready =
0u
;

    s_lost_count =
0u
;

    App_UARTIdle_ClearDmaBuffer();

}


HAL_StatusTypeDef App_UARTIdle_Start(void)
{

    HAL_StatusTypeDef status;


    status = HAL_UARTEx_ReceiveToIdle_DMA(&APP_UART_IDLE_HANDLE,

                                          s_dma_rx_buffer,

                                          APP_UART_IDLE_RX_BUFFER_SIZE);



/*     * We only care about IDLE or full-buffer events in this beginner example.     * Half-transfer interrupts can make readers think one frame arrived twice.     */


if
 ((status == HAL_OK) && (APP_UART_IDLE_HANDLE.hdmarx !=
0
))

    {

        __HAL_DMA_DISABLE_IT(APP_UART_IDLE_HANDLE.hdmarx, DMA_IT_HT);

    }



return
 status;

}


void App_UARTIdle_Stop(void)
{

    (
void
)HAL_UART_DMAStop(&APP_UART_IDLE_HANDLE);

}


uint8_t App_UARTIdle_GetFrame(App_UARTIdle_Frame *frame)
{


uint16_t
 i;



if
 (frame ==
0
)

    {


return
0u
;

    }


    __disable_irq();


if
 (s_frame_ready ==
0u
)

    {

        __enable_irq();


return
0u
;

    }


    frame->length = s_frame_length;

    frame->lost_count = s_lost_count;



for
 (i =
0u
; i < frame->length; i++)

    {

        frame->data[i] = s_frame_buffer[i];

    }


    s_frame_ready =
0u
;

    s_frame_length =
0u
;

    __enable_irq();



return
1u
;

}


void HAL_UARTEx_RxEventCallback(UART_HandleTypeDef *huart, uint16_t size)
{


uint16_t
 i;


uint16_t
 copy_size;



if
 (huart != &APP_UART_IDLE_HANDLE)

    {


return
;

    }



if
 (size > APP_UART_IDLE_RX_BUFFER_SIZE)

    {

        copy_size = APP_UART_IDLE_RX_BUFFER_SIZE;

    }


else

    {

        copy_size = size;

    }



if
 (copy_size >
0u
)

    {


if
 (s_frame_ready ==
0u
)

        {


for
 (i =
0u
; i < copy_size; i++)

            {

                s_frame_buffer[i] = s_dma_rx_buffer[i];

            }


            s_frame_length = copy_size;

            s_frame_ready =
1u
;

        }


else

        {

            s_lost_count++;

        }

    }


    (
void
)App_UARTIdle_Start();

}

这段代码有几个点值得单独说。

第一，s_dma_rx_buffer 是 DMA 正在写的缓冲区：

bash 复制代码

static

uint8_t
 s_dma_rx_buffer[APP_UART_IDLE_RX_BUFFER_SIZE];

第二，s_frame_buffer 是应用层准备给主循环读取的一帧：

bash 复制代码

static

uint8_t
 s_frame_buffer[APP_UART_IDLE_RX_BUFFER_SIZE];

为什么不让主循环直接读 DMA buffer？

因为回调结束后我们会重新启动下一次 DMA 接收，DMA buffer 后面还会继续被写。

所以收到一帧后，先复制出来，主循环读复制后的这一份，更稳。

第三，s_frame_ready 是中断回调和主循环之间的标志：

bash 复制代码

static

volatile

uint8_t
 s_frame_ready =
0u
;

回调里置 1：

bash 复制代码

s_frame_ready =
1u
;

主循环读走后清 0：

bash 复制代码

s_frame_ready =
0u
;

第四，App_UARTIdle_GetFrame() 里用了临界区：

bash 复制代码

__disable_irq();

...

__enable_irq();

原因和前面讲过的临界区一样：这些标志和长度变量会被中断回调修改，也会被主循环读取。

这段临界区很短，只复制最多 128 字节，入门阶段可以接受。

第五，如果上一帧还没被主循环取走，新的一帧又来了，代码会增加：

bash 复制代码

s_lost_count++;

这表示有帧被丢掉了。

真实项目里可以改成环形队列。本篇先不加，避免一下子把代码写得太重。

main.c 调用方式

1. 添加头文件

在 main.c 顶部添加：

bash 复制代码

/* USER CODE BEGIN Includes */

#include "app_uart_dma_idle.h"

#include <stdio.h>

/* USER CODE END Includes */

2. 初始化后启动接收

确认 CubeMX 已生成：

bash 复制代码

MX_GPIO_Init();

MX_DMA_Init();

MX_USART1_UART_Init();

然后在 USER CODE BEGIN 2 中添加：

bash 复制代码

/* USER CODE BEGIN 2 */

App_UARTIdle_Init();

if
 (App_UARTIdle_Start() != HAL_OK)

{


printf
(
"UART DMA IDLE start failed\r\n"
);

}


printf
(
"\r\nUSART DMA IDLE receive test\r\n"
);

printf
(
"Send any text from serial assistant.\r\n"
);

/* USER CODE END 2 */

3. while 循环里处理收到的一帧

bash 复制代码

/* USER CODE BEGIN WHILE */

while
 (
1
)

{

/* USER CODE END WHILE */


/* USER CODE BEGIN 3 */

  App_UARTIdle_Frame frame;

uint16_t
 i;


if
 (App_UARTIdle_GetFrame(&frame) !=
0u
)

  {


printf
(
"RX len=%u, lost=%lu, text="
, frame.length, frame.lost_count);



for
 (i =
0u
; i < frame.length; i++)

      {


putchar
(frame.data[i]);

      }



printf
(
", hex="
);


for
 (i =
0u
; i < frame.length; i++)

      {


printf
(
"%02X "
, frame.data[i]);

      }



printf
(
"\r\n"
);

  }


  HAL_Delay(
10
);

/* USER CODE END 3 */

}

这里不需要在 while 里反复启动 DMA 接收。

第一次启动在：

bash 复制代码

App_UARTIdle_Start();

后面每次收到一帧，回调里会重新启动下一次接收。

编译、下载和验证

代码加完后：

Keil 编译；
下载程序；
打开串口助手；
设置 115200 8N1；
发送不同长度的文本。

比如发送：

bash 复制代码

hello

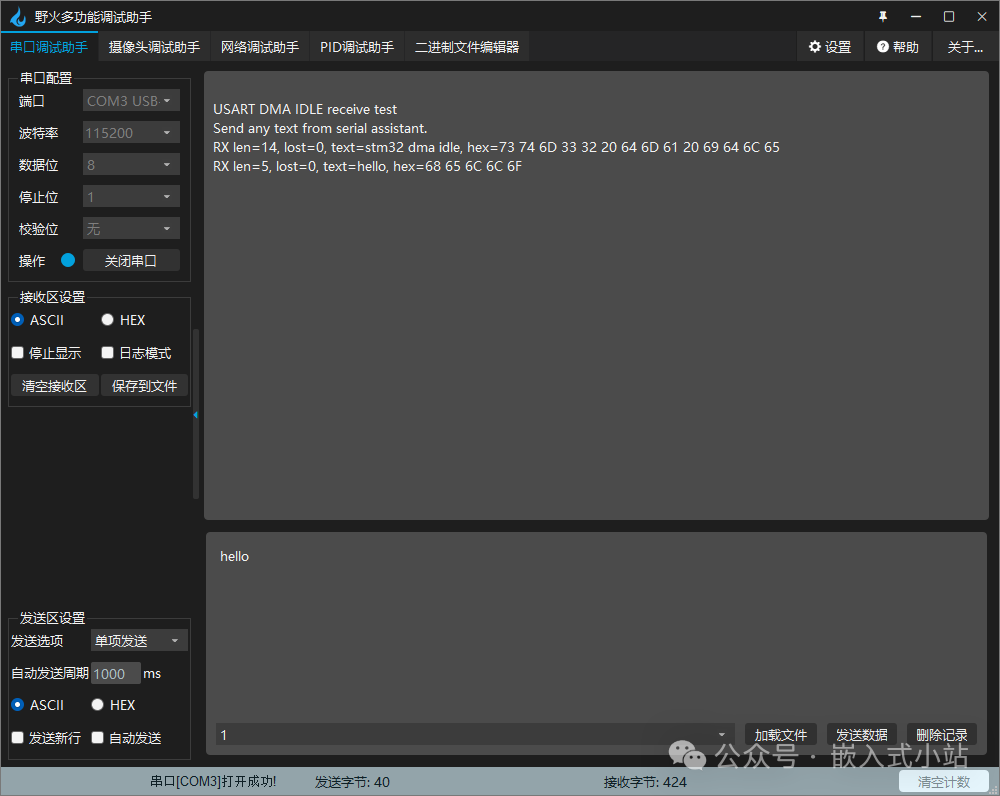

正常输出：

bash 复制代码

RX len=5, lost=0, text=hello, hex=68 65 6C 6C 6F

发送：

bash 复制代码

stm32 dma idle

正常输出：

bash 复制代码

RX len=14, lost=0, text=stm32 dma idle, hex=73 74 6D 33 32 20 64 6D 61 20 69 64 6C 65

如果串口助手勾选了"发送新行"，那实际会多出：

bash 复制代码

\r

\n

HEX 里可能看到：

bash 复制代码

0D 0A

这不是错误，而是串口助手帮你加了回车换行。

移植到其他板子的修改点

要改的地方

为什么要改

在哪里改

| --- | --- | --- |

USART 实例

可能不是 USART1

CubeMX USART，代码里的 APP_UART_IDLE_HANDLE

TX/RX 引脚

不同板子串口引脚不同

CubeMX Pinout

波特率

要和串口助手一致

CubeMX USART 参数

USART RX DMA 请求

不同芯片 DMA 映射不同

CubeMX DMA Settings

DMA 模式

本篇用 Normal

CubeMX DMA Mode

USART 全局中断

IDLE 需要 UART IRQ 进入 HAL

CubeMX NVIC

DMA 初始化顺序

DMA 要先于 USART 初始化

| main.c

中 MX_DMA_Init() 位置

接收缓冲区大小

单帧长度不同

| APP_UART_IDLE_RX_BUFFER_SIZE |

HAL 版本

老版本可能没有 HAL_UARTEx_ReceiveToIdle_DMA()

升级 Cube HAL 或改手动 IDLE 中断方案

如果你用的是 USART2，只需要把代码中的默认句柄改成：

bash 复制代码

#define APP_UART_IDLE_HANDLE huart2

也可以在 app_uart_dma_idle.c 顶部改。

如果你使用的是 USART3，就改成：

bash 复制代码

#define APP_UART_IDLE_HANDLE huart3

常见问题排查

1. 编译报 `HAL_UARTEx_ReceiveToIdle_DMA` 未定义

这通常说明你的 STM32 HAL 库版本比较旧，或者当前系列 HAL 没有这个扩展函数。

解决思路：

优先升级对应芯片的 Cube Firmware Package；
检查 stm32xx_hal_uart_ex.c 是否参与编译；
如果确实没有这个 API，可以后续单独写一篇"手动 IDLE 中断 + DMA 接收"的版本。

本篇先走 HAL 已经封装好的路线。

2. `App_UARTIdle_Start()` 返回错误

优先检查：

检查项

说明

| --- | --- |

USART 是否初始化

| MX_USARTx_UART_Init()

是否调用

DMA 是否初始化

| MX_DMA_Init()

是否调用

初始化顺序

| MX_DMA_Init()

是否在 MX_USARTx_UART_Init() 前

RX DMA 是否添加

CubeMX USART DMA Settings 是否有 RX

句柄是否正确

| APP_UART_IDLE_HANDLE

是否和实际 USART 一致

3. 串口能 printf，但收不到数据

按这个顺序查：

TX/RX 是否交叉；
GND 是否共地；
串口助手波特率是否一致；
USART RX DMA 是否配置；
USART global interrupt 是否开启；
USARTx_IRQHandler() 里是否调用 HAL_UART_IRQHandler(&huartx)；
APP_UART_IDLE_HANDLE 是否写错。

4. DMA 好像收了，但进不了 RxEventCallback

重点查 IDLE 相关链路：

USART 全局中断是否打开；
NVIC 里是否启用了 USARTx global interrupt；
stm32xx_it.c 里是否有 USARTx_IRQHandler()；
IRQHandler 里是否调用 HAL；
是否调用的是 HAL_UARTEx_ReceiveToIdle_DMA()，而不是普通 HAL_UART_Receive_DMA()。

普通 DMA 接收不会自动进 HAL_UARTEx_RxEventCallback()。

5. 收到的数据被拆成两段

常见原因：

串口助手发送时中间有停顿；
波特率太低，发送间隔被 IDLE 识别成一帧结束；
半传输中断没有关，导致你误以为一帧被拆开；
上位机不是一次性发送，而是一段一段写串口。

本篇代码里已经关闭了 DMA 半传输中断：

bash 复制代码

__HAL_DMA_DISABLE_IT(APP_UART_IDLE_HANDLE.hdmarx, DMA_IT_HT);

如果仍然被拆分，优先看上位机发送方式。

6. `lost` 数值增加

说明上一帧还没被主循环取走，下一帧又到了。

解决方向：

主循环不要长时间 HAL_Delay()；
不要在主循环里做太慢的操作；
增大处理速度；
后续升级成帧队列或环形缓冲区；
如果数据很密集，考虑 Circular DMA + ring buffer。

本篇为了新手好理解，只保留一个应用层帧缓冲。

7. 编译报回调函数重复定义

如果你的工程里已经有：

bash 复制代码

HAL_UARTEx_RxEventCallback()

再加入本篇代码就会重复定义。

解决方法是合并回调。

一个工程里同名 HAL 回调只能定义一次。

你可以在已有回调里加：

bash 复制代码

if
 (huart == &huart1)

{


/* 调用本篇的处理逻辑 */

}

或者把其他串口的处理也合到本篇回调里。

8. 打印文本后面有乱码

本篇接收的是一段字节，不自动在末尾加 \0。

所以不要直接这样写：

bash 复制代码

printf
(
"%s"
, frame.data);

因为 printf("%s") 需要 C 字符串以 \0 结束。

本篇用的是逐字节输出：

bash 复制代码

for
 (i =
0u
; i < frame.length; i++)

{


putchar
(frame.data[i]);

}

这样更适合不定长数据，也能处理二进制内容。

本篇小结

这一篇我们完成了 USART + DMA + IDLE 不定长接收。

你现在应该知道：

DMA 负责把串口数据自动搬到内存；
IDLE 负责判断"这一段数据可能发完了"；
HAL_UARTEx_ReceiveToIdle_DMA() 很适合入门不定长接收；
USART global interrupt 必须打开，否则 IDLE 回调可能进不来；
MX_DMA_Init() 一般要在 MX_USARTx_UART_Init() 前面；
回调里不要做复杂业务，复制数据、置标志、重启接收就够了；
主循环拿到一帧后再打印、解析或执行命令；
如果数据很密集，一个帧缓冲不够，后面要升级成队列或环形缓冲。

下一篇我们进入 I2C：

STM32 零基础可移植教程 17：USART + DMA + IDLE，串口不定长接收怎么做
