PMI预编码矩阵全解：矩阵含义\+系统作用\+实战案例

前置核心基础（必须先懂）

1. 生效前提

仅 txConfig=codebook（码本模式） 生效；非码本模式固定为单位矩阵，无TPMI加权。

2. 矩阵核心分工（对接你之前学的字段）

SRI：锁定物理天线端口数量（1/2/4Port），硬件基底不可变
TPMI ：在SRI锁定的端口基础上，通过幅度+相位加权矩阵改变波束方向、分集方式、空分复用形态
Number of layers：决定当前矩阵是单流向量（1列）还是双流矩阵（2列）

3. 矩阵通用规则

Rank1（单流）：矩阵为 N×1 列向量（N=天线端口数）
Rank2（双流）：矩阵为 N×2 矩阵，两列分别对应流1、流2
系数含义：1N\frac{1}{\sqrt{N}}N 1 为归一化功率，保证多端口发射总功率恒定；jjj 为90°相位偏移，用于波束转向

4. UE相干能力分类（决定可用TPMI范围）

全相干（fullyCoherent）：所有端口可任意相位加权，TPMI最全
部分相干（partialCoherent）：部分端口可联合加权
非相干（nonCoherent）：端口只能等功率同相发射，无波束转向

一、1端口 SRS 所有TPMI矩阵（极简）

1. 协议定义（TS38.211 Table 6.3.1.5-1）

端口数N=1，仅1个有效TPMI

TPMI=0（唯一索引）

矩阵：W=1W=1W=1

2. 矩阵详细含义

单位矩阵，无任何加权、无相位偏移，端口0直接映射数据流。

3. 5G系统作用

单天线端口 baseline 传输，无波束赋形、无分集，用于弱终端、边缘覆盖、低速率业务。

4. 实战完整举例

RRC配置：codebook模式、SRI选中1Port SRS、maxRank=1

DCI字段：SRS_Set_Ind=0bit、SRI=0、TPMI=0、Layers=1

最终行为：UE单天线端口直传单流数据，无预编码加权。

二、2端口 SRS 全量TPMI矩阵详解（现网最常用）

2.1 2端口 Rank1 单流矩阵（Layers=1）【底层数学+波束原理全推导】

协议表：TS38.211 Table 6.3.1.5-2

一、基本模型假设（2端口ULA均匀线阵）

针对UE 2发射端口场景，采用标准均匀线阵模型，为所有TPMI波束方向提供理论依据：

阵列结构 ：2个各向同性辐射天线单元，天线间距d=λ/2d=\lambda/2d=λ/2（5G主流标准间距）；Port0为阵列参考原点，Port1位于X轴 ddd 位置。
角度定义 ：远场观测角 θ\thetaθ，阵列法线方向为 θ=0∘\theta=0^\circθ=0∘；向右偏移 θ>0∘\theta>0^\circθ>0∘，向左偏移 θ<0∘\theta<0^\circθ<0∘。

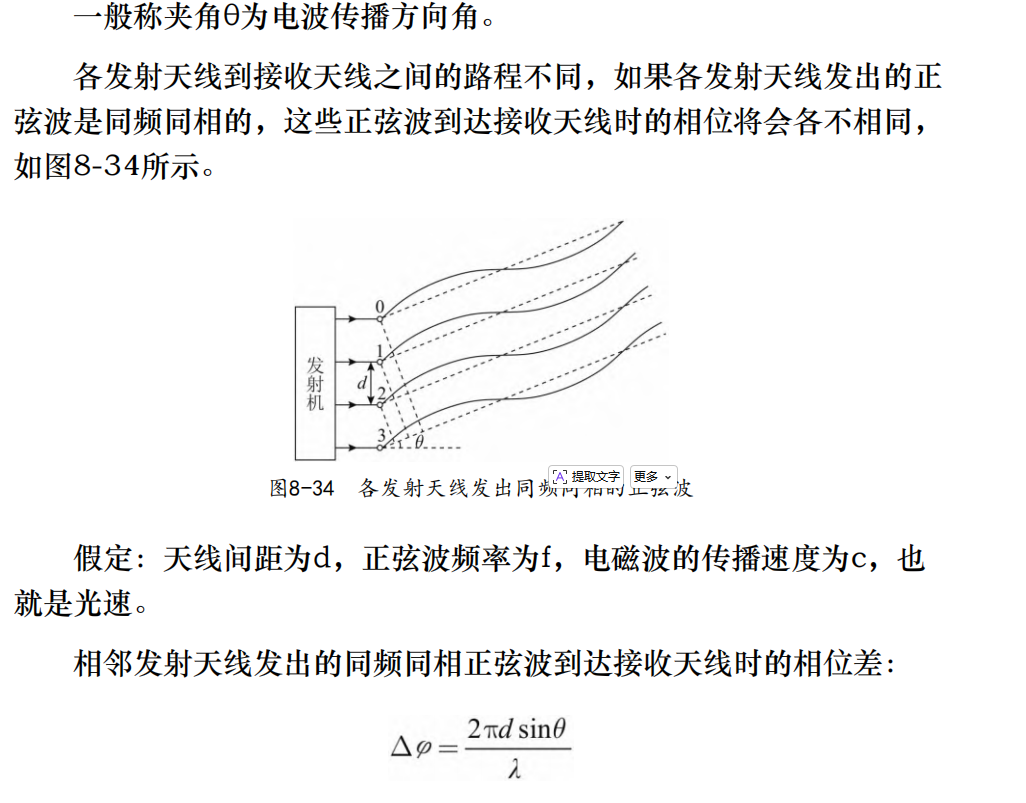

波程与相位差 ：远场平面波下，Port1相对Port0的波程差为 dsin⁡θd\sin\thetadsinθ，对应相位滞后：ϕ(θ)=2πdλsin⁡θ\phi(\theta)=\frac{2\pi d}{\lambda}\sin\thetaϕ(θ)=λ2πdsinθ；代入 d=λ/2d=\lambda/2d=λ/2，化简得 ϕ(θ)=πsin⁡θ\phi(\theta)=\pi\sin\thetaϕ(θ)=πsinθ。
阵列导向向量：描述不同角度的相位分布特性，是波束赋形的核心基础：

a(θ)= $1e-jϕ(θ)$ = $1e-jπsinθ$ a(\theta)=\begin{bmatrix} 1 \\ e^{-j\phi(\theta)} \end{bmatrix}=\begin{bmatrix} 1 \\ e^{-j\pi\sin\theta} \end{bmatrix}a(θ)= $1e-jϕ(θ)$ = $1e-jπsinθ$

注：指数负号物理含义：发射时Port1信号相比Port0，到达远场观测点的时间更晚、相位滞后。

二、预编码与阵列增益因子通用模型

Rank1单流场景下，单层发射符号 sss（归一化功率 ∣s∣=1|s|=1∣s∣=1），2端口通用预编码向量格式：

w=12 $w0w1$ ,∣w0∣=∣w1∣=1w=\frac{1}{\sqrt{2}}\begin{bmatrix} w_0 \\ w_1 \end{bmatrix},\quad |w_0|=|w_1|=1w=2 1 $w0w1$ ,∣w0∣=∣w1∣=1

发射信号：x=w⋅sx=w\cdot sx=w⋅s。远场等效接收复增益由**阵列因子AF(θ)**决定，是波束方向图的核心：

AF(θ)=wHa(θ)=12(w0∗⋅1+w1∗⋅e−jπsin⁡θ)AF(\theta)=w^H a(\theta)=\frac{1}{\sqrt{2}}\big(w_0^*\cdot1 + w_1^*\cdot e^{-j\pi\sin\theta}\big)AF(θ)=wHa(θ)=2 1(w0∗⋅1+w1∗⋅e−jπsinθ)

归一化功率方向图（决定不同角度的信号覆盖强弱）：

G(θ)=∣AF(θ)∣2=12∣w0+w1e−jπsin⁡θ∣2G(\theta)=|AF(\theta)|^2=\frac{1}{2}\big|w_0 + w_1 e^{-j\pi\sin\theta}\big|^2G(θ)=∣AF(θ)∣2=21 w0+w1e−jπsinθ 2

核心说明：w0、w1w_0、w_1w0、w1为单位模值，共轭运算不影响模平方结果，可直接简化计算。

三、各TPMI矩阵逐一带入推导+物理含义

TPMI=0

矩阵：W=12 $11$ W=\frac{1}{\sqrt{2}}\begin{bmatrix} 1 \\ 1 \end{bmatrix}W=2 1 $11$

矩阵含义 ：端口0、端口1 等功率、同相位发射

波束原理 ：双端口相位完全同步，远场信号正向叠加，法线方向（θ=0∘\theta=0^\circθ=0∘）增益最大，形成宽波束全覆盖。

系统作用：正向宽波束发射，双端口合并增强覆盖，基础发射分集，无波束偏向

实战场景：小区中心无遮挡，通用默认单流配置

TPMI=1

矩阵：W=12 $1-1$ W=\frac{1}{\sqrt{2}}\begin{bmatrix} 1 \\ -1 \end{bmatrix}W=2 1 $1-1$

完整公式推导：

G1(θ)=12∣1−e−jπsin⁡θ∣2G_1(\theta)=\frac{1}{2}\big|1 - e^{-j\pi\sin\theta}\big|^2G1(θ)=21 1−e−jπsinθ 2

利用三角恒等式 ∣1−e−jα∣2=4sin⁡2(α/2)|1-e^{-j\alpha}|^2=4\sin^2(\alpha/2)∣1−e−jα∣2=4sin2(α/2)，代入化简得：

G1(θ)=2sin⁡2(πsin⁡θ2)G_1(\theta)=2\sin^2\Big(\frac{\pi\sin\theta}{2}\Big)G1(θ)=2sin2(2πsinθ)

核心波束结论：

法线方向 θ=0∘\theta=0^\circθ=0∘：G1(0)=0G_1(0)=0G1(0)=0，正前方零陷（Null）；
最大增益出现在 θ≈±90∘\theta\approx\pm90^\circθ≈±90∘，形成左右双瓣波束；
物理本质：迫零（Zero Forcing）干扰抑制。

矩阵含义&系统作用：端口0相位0°，端口1相位180°反向，波束零点抵消正向邻区干扰，适合邻区干扰大的场景，抑制同频干扰。

TPMI=2

矩阵：W=12 $1j$ W=\frac{1}{\sqrt{2}}\begin{bmatrix} 1 \\ j \end{bmatrix}W=2 1 $1j$ ，其中 j=ejπ/2j=e^{j\pi/2}j=ejπ/2

完整公式推导：

G2(θ)=12∣1+je−jπsin⁡θ∣2=1+sin⁡(πsin⁡θ)G_2(\theta)=\frac{1}{2}\big|1 + je^{-j\pi\sin\theta}\big|^2=1+\sin(\pi\sin\theta)G2(θ)=21 1+je−jπsinθ 2=1+sin(πsinθ)

核心波束结论：

右侧方向 θ>0∘\theta>0^\circθ>0∘：sin⁡(πsin⁡θ)>0\sin(\pi\sin\theta)>0sin(πsinθ)>0，信号增益提升；
左侧方向 θ<0∘\theta<0^\circθ<0∘：sin⁡(πsin⁡θ)<0\sin(\pi\sin\theta)<0sin(πsinθ)<0，信号增益衰减；
整体波束向右偏转，精准指向右侧接收端。

矩阵含义&系统作用：端口1相对端口0延迟90°相位，波束向右偏转，精准对准右侧gNB接收天线，大幅提升定点SNR。

TPMI=3

矩阵：W=12 $1-j$ W=\frac{1}{\sqrt{2}}\begin{bmatrix} 1 \\ -j \end{bmatrix}W=2 1 $1-j$

完整公式推导：

G3(θ)=12∣1−je−jπsin⁡θ∣2=1−sin⁡(πsin⁡θ)G_3(\theta)=\frac{1}{2}\big|1 - je^{-j\pi\sin\theta}\big|^2=1-\sin(\pi\sin\theta)G3(θ)=21 1−je−jπsinθ 2=1−sin(πsinθ)

核心波束结论：与TPMI=2完全镜像对称

左侧方向 θ<0∘\theta<0^\circθ<0∘：增益最大化；
右侧方向 θ>0∘\theta>0^\circθ>0∘：增益衰减；
整体波束向左偏转，适配左侧基站接收方向。

矩阵含义&系统作用：端口1相对端口0超前90°相位，波束向左偏转，实现左侧覆盖增强、定点提质。

四、2端口Rank1 TPMI波束特性汇总表

TPMI索引	预编码向量W	归一化功率方向图G(θ)	波束方向核心特征	现网用途
0	12 $1,1$ T\frac{1}{\sqrt{2}} $1,1$ ^T2 1 $1,1$ T	正向全增益	法线正向宽波束，无偏向	通用覆盖、小区中心 baseline
1	12 $1,-1$ T\frac{1}{\sqrt{2}} $1,-1$ ^T2 1 $1,-1$ T	2sin⁡2(πsin⁡θ2)2\sin^2\big(\frac{\pi\sin\theta}{2}\big)2sin2(2πsinθ)	正前方零陷，左右双瓣	抑制正向同频邻区干扰
2	12 $1,j$ T\frac{1}{\sqrt{2}} $1,j$ ^T2 1 $1,j$ T	1+sin⁡(πsin⁡θ)1+\sin(\pi\sin\theta)1+sin(πsinθ)	主瓣向右偏转	对准右侧基站，提升SNR
3	12 $1,-j$ T\frac{1}{\sqrt{2}} $1,-j$ ^T2 1 $1,-j$ T	1−sin⁡(πsin⁡θ)1-\sin(\pi\sin\theta)1−sin(πsinθ)	主瓣向左偏转	对准左侧基站，增强覆盖

2端口单流完整实战案例

RRC配置：codebook、SRI选中2Port SRS、maxRank=1、全相干终端

信道状态：UE位于基站右侧，直射路径强

DCI下发：SRI=1、TPMI=2、Layers=1

最终作用：双端口多端口发射、单流传输，相位加权向右赋形，提升接收功率3~5dB

协议表：TS38.211 Table 6.3.1.5-2

TPMI=0

矩阵：W=12 $11$ W=\frac{1}{\sqrt{2}}\begin{bmatrix} 1 \\ 1 \end{bmatrix}W=2 1 $11$

矩阵含义 ：端口0、端口1 等功率、同相位发射

系统作用：正向宽波束发射，双端口合并增强覆盖，基础发射分集，无波束偏向

实战场景：小区中心无遮挡，通用默认单流配置

TPMI=1

矩阵：W=12 $1-1$ W=\frac{1}{\sqrt{2}}\begin{bmatrix} 1 \\ -1 \end{bmatrix}W=2 1 $1-1$

矩阵含义：端口0相位0°，端口1相位180°反向

系统作用：波束零点抵消干扰，适合邻区干扰大的场景，抑制同频干扰

TPMI=2

矩阵：W=12 $1j$ W=\frac{1}{\sqrt{2}}\begin{bmatrix} 1 \\ j \end{bmatrix}W=2 1 $1j$

矩阵含义：端口1相对端口0延迟90°相位

系统作用：波束向右偏转，精准对准右侧gNB接收天线，提升SNR

TPMI=3

矩阵：W=12 $1-j$ W=\frac{1}{\sqrt{2}}\begin{bmatrix} 1 \\ -j \end{bmatrix}W=2 1 $1-j$

矩阵含义：端口1相对端口0超前90°相位

系统作用：波束向左偏转，适配左侧基站接收方向

2端口单流完整实战案例

RRC配置：codebook、SRI选中2Port SRS、maxRank=1、全相干终端

信道状态：UE位于基站右侧，直射路径强

DCI下发：SRI=1、TPMI=2、Layers=1

最终作用：双端口多端口发射、单流传输，相位加权向右赋形，提升接收功率3~5dB

2.2 2端口 Rank2 双流矩阵（Layers=2）

协议表：TS38.211 Table 6.3.1.5-3

TPMI=0

矩阵：W=12 $111-1$ W=\frac{1}{\sqrt{2}}\begin{bmatrix} 1 & 1 \\ 1 & -1 \end{bmatrix}W=2 1 $111-1$

矩阵含义：

流1：端口0/1同相发射
流2：端口0正相、端口1反相

系统作用：2端口空分复用，两路数据流正交无干扰，速率翻倍

适用场景：小区中心、信噪比极高、无遮挡

双流实战案例

RRC配置：2Port SRS、maxRank=2、全相干

DCI字段：SRI=0、TPMI=0、Layers=2

最终行为：双天线多端口、双流高速传输，空分复用提升吞吐量

三、4端口 SRS 高频TPMI矩阵详解（现网核心）

4端口矩阵是面试/优化重点，核心分为：全端口分集赋形、子端口选择、双流空分

3.1 4端口 Rank1 单流核心矩阵

TPMI=0（全端口同相）

矩阵：W=12 $1111$ W=\frac{1}{2}\begin{bmatrix} 1 \\ 1 \\ 1 \\ 1 \end{bmatrix}W=21 1111

含义：4个天线端口等功率、同相位发射

系统作用：最大分集增益，宽波束全覆盖，超远覆盖、小区边缘首选

TPMI=1/2/3（4端口定向赋形）

矩阵带梯度相位偏移，实现水平/垂直方向精准波束扫描

系统作用：窄波束指向基站，抗干扰、提SNR，中近点优质信道

TPMI=4（双端口子集选择）

矩阵仅端口0/1有效，端口2/3置0

含义：4端口硬件下，只用2端口发射

系统作用：信道质量一般时，收缩发射口径，降低干扰，兼顾增益与稳定性

3.2 4端口 Rank2 双流核心矩阵

TPMI=8（标准双流空分）

矩阵含义：4端口两两正交分组，两组端口分别承载2路数据流

系统作用：4天线多端口+双流高速传输，现网上行峰值速率主力配置

4端口单流实战案例（必考混端口场景）

RRC配置：codebook模式、SRS集最大端口4Port、SRI选中4Port SRS、maxRank=1

DCI字段：SRS_Set_Ind=0bit、SRI=0、TPMI=0、Layers=1

完整推导：

SRI锁定：4天线多端口
Layers=1：单流传输
TPMI=0：四端口同相叠加，最大化发射增益

最终效果：4Port多端口、单流超覆盖传输，小区边缘最优解

四、结合四大字段的完整闭环案例（终极落地）

场景：2Port多端口 + 单流波束赋形

1. RRC高层配置

txConfig=codebook
单SRS资源集，SRI可选2Port资源
maxRank=1（限制单流）
UE全相干能力

2. DCI 0_1四大字段取值

SRS resource set indicator：0bit（单集）
SRI：1（选中2Port多端口SRS）
TPMI：2（右向相位赋形矩阵）
Number of layers：1（单流）

3. 逐层级系统作用

Set_Ind：锁定唯一码本资源集，确定SRI位宽
SRI：确定2天线多端口硬件发射基底
Layers=1：锁定单流传输
TPMI=2：对2端口做90°相位加权，波束精准偏向基站，提升接收信噪比

终极结论 ：多端口不一定要双流，TPMI核心价值就是多端口单流做波束增强、双流做速率翻倍。

五、全网矩阵核心规律（背诵口诀）

TPMI=0：全端口同相，覆盖最优，通用兜底矩阵
TPMI带相位偏移：波束定向赋形，提升定点信噪比
低序号TPMI：分集增益（保覆盖）
高序号TPMI：空分复用（提速率）
永远牢记 ：TPMI只改端口加权方式，绝不改变SRI锁定的天线端口数量
