OpenGL（十一）- 变换管线

SNAKEpc121382026-08-08 13:13

前言

通过前面的介绍，我们已经了解了如何用模型视图矩阵和投影矩阵在屏幕上显示想

要的东西，下面让我们从整体上了解一下变换管线。

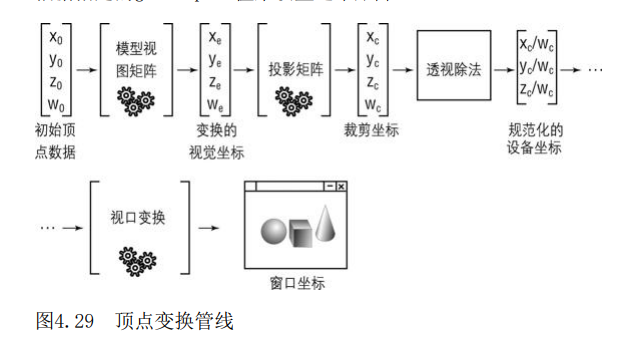

上图展示的是处理过程的流程。

首先，我们的顶点将被视为一个1x4矩阵，其中前3个值为x，y和z坐标。

第4个数字是一个缩放因子，如果需要的话我们可以手动进行设置。这就是w坐标，通常在默认情况下为1.0，我们很少会真正去直接修改这个值。

然后，顶点将乘以模型视图矩阵，生成变换的视觉坐标。

随后，视觉坐标再乘以投影矩阵，生成裁剪坐标。

裁剪坐标值位于我们前面提到的+/-1.0单位坐标系内，将有效地将所有位于这个裁剪空间之外的数据消除掉。

裁剪坐标随后再除以w坐标，生成规范化的设备坐标，其中w值可能会被投影矩阵或模型视图矩阵修改，这取决于所发生的变换。

透视除法将作为图元装配过程的一部分进行。

最后，坐标三元组将通过视口变换被映射到2D平面上，这项操作也是由一个矩阵来表示的，但不能直接指定或者修改这个矩阵。

OpenGL将在内部根据指定的glViewport值来设置这个矩阵。

矩阵堆栈

在分层方式中，一个或多个对象会相对于另一个对象进行绘制，在这种方式中经常会应用到变换。

这样，就会需要大量由用户代码进行构造和管理的矩阵在3D空间中建立复杂的场景。

习惯上，我们会使用一个矩阵堆栈来帮助完成这些工作，而GLTools库则会在math3d矩阵函数顶部建立实用类。这个类称为GLMatrixStack，此前的示例中都有用过了。

这个类的构造函数允许指定堆栈的最大深度，默认的堆栈深度为64。

cpp 复制代码
GLMatrixStack::GLMatrixStack(int iStackDepth = 64);

这个矩阵堆栈在初始化时已经在堆栈中包含了单位矩阵。

我们可以通过调用在顶部载入这个单位矩阵。

cpp 复制代码
void GLMatrixStack::LoadIdentity(void);

或者可以在堆栈的顶部载入任何矩阵。

cpp 复制代码
void GLMatrixStack::LoadMatrix(const M3DMatrix44f m);

此外，我们可以用一个矩阵乘以矩阵堆栈的顶部矩阵，相乘得到的结果随后将存储在堆栈的顶部。

cpp 复制代码
void GLMatrixStack::MultMatrix(const M3DMatrix44f);

最后，只要用GetMatrix函数就可以获得矩阵堆栈顶部的值，这个函数有重载版本，以适应GLShaderManager的使用，或者仅仅是获得顶部矩阵的副本。

cpp 复制代码
const M3DMatrix44f& GLMatrixStack::GetMatrix(void);
void GLMatrixStack::GetMatrix(M3DMatrix44f mMatrix);

压栈与出栈

一个矩阵的真正价值在于通过压栈操作存储一个状态，然后通过出栈操作恢复这个状态。

通过GLMatrixStack类，我们可以使用PushMatrix函数将矩阵压入堆栈来存储当前矩阵值，这样做实际上是复制了当前矩阵值，并将新的值放入了堆栈的顶部。

类似地，PopMatrix将移除顶部矩阵，并恢复它下面的值。以上每种情况都有几次重载。

cpp 复制代码
void GLMatrixStack::PushMatrix(void);
void PushMatrix(const M3DMatrix44f mMatrix);
void PushMatrix(GLFrame& frame);
void GLMatrixStack::PopMatrix(void);

除了将当前矩阵压入堆栈之外，通过M3DMatrix44f数据类型或者GLFrame类，还可以将任意一个矩阵压入到堆栈的顶部。

仿射变换

GLMatrixStack类也内建了对创建旋转、平移和缩放矩阵的支持，相应的函数列出如下。

cpp 复制代码
void MatrixStack::Rotate(GLfloat angle, GLfloat x, GLfloat y,
GLfloat z);
void MatrixStack::Translate(GLfloat x, GLfloat y, GLfloat z);
void MatrixStack::Scale(GLfloat x, GLfloat y, GLfloat z);

示例1

示例程序将进行几次修改，而最开始的示例1只是在绿色网格背景上显示一个旋转线框模式的花托，代码如下：

cpp 复制代码
#include "sphereworld.h"

#include <GLTools.h>
#include <GLShaderManager.h>

#include <GLFrustum.h>
#include <GLBatch.h>

#include <GLMatrixStack.h>
#include <GLGeometryTransform.h>

#include <StopWatch.h>

#include <math.h>
#include <stdio.h>

#ifndef  FREEGLUT_STATIC
#define FREEGLUT_STATIC
#endif

#include <GL/glut.h>

namespace sphereworld
{
    static GLShaderManager    shaderManager;

    static GLMatrixStack        modelViewMatrix;    // 模型视图矩阵栈
    static GLMatrixStack        projectionMatrix;    // 投影矩阵栈

    static GLFrustum            viewFrustum;        // 视景体
    static GLGeometryTransform    transformPipeline;    // 几何变换管线

    GLTriangleBatch    torusBatch;
    GLBatch floorBatch;

    void SetupRC()
    {
        shaderManager.InitializeStockShaders();

        glEnable(GL_DEPTH_TEST);
        glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);

        glClearColor(0.0f, 0.0f, 0.0f, 1.0f);

        gltMakeTorus(torusBatch, 0.4f, 0.15f, 30, 30);

        floorBatch.Begin(GL_LINES, 324);
        for (GLfloat x = -20.0; x <= 20.0f; x += 0.5) {
            floorBatch.Vertex3f(x, -0.55f, 20.0f);
            floorBatch.Vertex3f(x, -0.55f, -20.0f);

            floorBatch.Vertex3f(20.0f, -0.55f, x);
            floorBatch.Vertex3f(-20.0f, -0.55f, x);
        }
        floorBatch.End();
    }

    void ChangeSize(int w, int h)
    {
        glViewport(0, 0, w, h);

        // 创建投影矩阵，并将其加载到投影矩阵堆栈上
        viewFrustum.SetPerspective(35.0f, float(w) / float(h), 1.0f, 100.0f);
        projectionMatrix.LoadMatrix(viewFrustum.GetProjectionMatrix());

        // 将转换管道设置为使用两个矩阵堆栈
        transformPipeline.SetMatrixStacks(modelViewMatrix, projectionMatrix);
    }

    void RenderScene()
    {
        static GLfloat vFloorColor[] = { 0.0f, 1.0f, 0.0f, 1.0f };
        static GLfloat vTorusColor[] = { 1.0f, 0.0f, 0.0f, 1.0f };

        static CStopWatch    rotTimer;
        float yRot = rotTimer.GetElapsedSeconds() * 60.0f;

        glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT | GL_STENCIL_BUFFER_BIT);

        // 保存当前模型视图矩阵（单位矩阵）
        modelViewMatrix.PushMatrix();

        // 绘制地面
        shaderManager.UseStockShader(GLT_SHADER_FLAT,
            transformPipeline.GetModelViewProjectionMatrix(),
            vFloorColor);
        floorBatch.Draw();

        // 绘制旋转的圆环
        modelViewMatrix.Translate(0.0f, 0.0f, -2.5f);
        modelViewMatrix.Rotate(yRot, 0.0f, 1.0f, 0.0f);
        shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(),
            vTorusColor);
        torusBatch.Draw();


        // 恢复之前的模型视图矩阵（ID矩阵）
        modelViewMatrix.PopMatrix();

        glutSwapBuffers();
        glutPostRedisplay();
    }

    int sphereworld_test(int argc, char* argv[])
    {
        gltSetWorkingDirectory(argv[0]);

        glutInit(&argc, argv);
        glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB | GLUT_DEPTH);
        glutInitWindowSize(800, 600);

        glutCreateWindow("OpenGL SphereWorld");

        glutReshapeFunc(ChangeSize);
        glutDisplayFunc(RenderScene);

        GLenum err = glewInit();
        if (GLEW_OK != err) {
            fprintf(stderr, "GLEW Error: %s\n", glewGetErrorString(err));
            return 1;
        }

        SetupRC();
        glutMainLoop();
        return 0;
    }
}

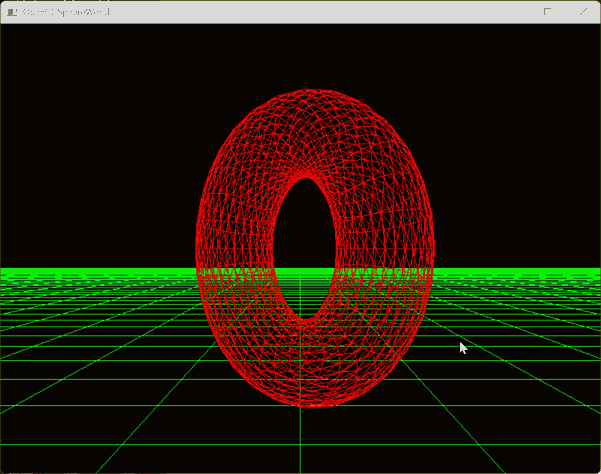

效果预览：

示例2

在示例1的基础上，添加蓝色球体的变换及绘制处理。

代码如下：

cpp 复制代码
#include "sphereworld2.h"

#include <GLTools.h>
#include <GLShaderManager.h>

#include <GLFrustum.h>
#include <GLBatch.h>
#include <GLFrame.h>

#include <GLMatrixStack.h>
#include <GLGeometryTransform.h>
#include <StopWatch.h>

#include <math.h>
#include <stdio.h>

#ifndef  FREEGLUT_STATIC
#define FREEGLUT_STATIC
#endif

#include <GL/glut.h>

namespace sphereworld2
{
    static GLShaderManager shaderManager;

    static GLMatrixStack modelViewMatrix;    // 视图模型矩阵栈
    static GLMatrixStack projectionMatrix;    // 投影矩阵栈

    static GLFrustum viewFrustum;    // 视景体
    static GLGeometryTransform transformPipeline;    // 几何变换管线

    GLTriangleBatch torusBatch;
    GLBatch floorBatch;
    GLTriangleBatch sphereBatch;

    GLFrame cameraFrame;

    void SetupRC()
    {
        shaderManager.InitializeStockShaders();

        glEnable(GL_DEPTH_TEST);
        glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);

        glClearColor(0.0f, 0.0f, 0.0f, 1.0f);

        gltMakeTorus(torusBatch, 0.4f, 0.15f, 30, 30);

        gltMakeSphere(sphereBatch, 0.1f, 26, 13);

        floorBatch.Begin(GL_LINES, 324);
        for (GLfloat x = -20.0; x <= 20.0f; x += 0.5) {
            floorBatch.Vertex3f(x, -0.55f, 20.0f);
            floorBatch.Vertex3f(x, -0.55f, -20.0f);

            floorBatch.Vertex3f(20.0f, -0.55f, x);
            floorBatch.Vertex3f(-20.0f, -0.55f, x);
        }
        floorBatch.End();

    }

    void ChangeSize(int w, int h)
    {
        glViewport(0, 0, w, h);

        // 创建投影矩阵，并将其加载到投影矩阵堆栈上
        viewFrustum.SetPerspective(35.0f, float(w) / float(h), 1.0f, 100.0f);
        projectionMatrix.LoadMatrix(viewFrustum.GetProjectionMatrix());

        // 将转换管道设置为使用两个矩阵堆栈
        transformPipeline.SetMatrixStacks(modelViewMatrix, projectionMatrix);

    }

    void SpecialKeys(int key, int x, int y)
    {
        // 移动摄像机
        float linear = 0.1f;
        float angular = float(m3dDegToRad(5.0f));

        if (key == GLUT_KEY_UP)
            cameraFrame.MoveForward(linear);

        if (key == GLUT_KEY_DOWN)
            cameraFrame.MoveForward(-linear);

        if (key == GLUT_KEY_LEFT)
            cameraFrame.RotateWorld(angular, 0.0f, 1.0f, 0.0f);

        if (key == GLUT_KEY_RIGHT)
            cameraFrame.RotateWorld(-angular, 0.0f, 1.0f, 0.0f);
    }

    void RenderScene()
    {
        // Color values
        static GLfloat vFloorColor[] = { 0.0f, 1.0f, 0.0f, 1.0f };
        static GLfloat vTorusColor[] = { 1.0f, 0.0f, 0.0f, 1.0f };
        static GLfloat vSphereColor[] = { 0.0f, 0.0f, 1.0f, 1.0f };

        // 基于时间的动画
        static CStopWatch    rotTimer;
        float yRot = rotTimer.GetElapsedSeconds() * 60.0f;

        // 清除颜色和深度缓冲区
        glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

        // 保存当前模型视图矩阵（单位矩阵）
        modelViewMatrix.PushMatrix();


        // 将摄像机矩阵加载到模型视图矩阵栈中
        M3DMatrix44f mCamera;
        cameraFrame.GetCameraMatrix(mCamera);
        modelViewMatrix.PushMatrix(mCamera);

        // 绘制地面
        shaderManager.UseStockShader(GLT_SHADER_FLAT,
            transformPipeline.GetModelViewProjectionMatrix(),
            vFloorColor);
        floorBatch.Draw();

        // 绘制旋转的圆环
        modelViewMatrix.Translate(0.0f, 0.0f, -2.5f);

        // 报错变化矩阵
        modelViewMatrix.PushMatrix();

        {
            // 旋转并绘制圆环
            modelViewMatrix.Rotate(yRot, 0.0f, 1.0f, 0.0f);
            shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(),
                vTorusColor);
            torusBatch.Draw();
        }
        modelViewMatrix.PopMatrix();

        // 再次旋转，然后平移，然后绘制球体
        modelViewMatrix.Rotate(yRot * -2.0f, 0.0f, 1.0f, 0.0f);
        modelViewMatrix.Translate(0.8f, 0.0f, 0.0f);
        shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(),
            vSphereColor);
        sphereBatch.Draw();

        // 恢复之前的模型视图矩阵（单位矩阵）
        modelViewMatrix.PopMatrix();
        modelViewMatrix.PopMatrix();

        // 进行缓冲区交换
        glutSwapBuffers();

        // 重新绘制
        glutPostRedisplay();
    }

    int sphereworld2_test(int argc, char* argv[])
    {
        gltSetWorkingDirectory(argv[0]);

        glutInit(&argc, argv);
        glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB | GLUT_DEPTH);
        glutInitWindowSize(800, 600);

        glutCreateWindow("OpenGL SphereWorld");

        glutSpecialFunc(SpecialKeys);
        glutReshapeFunc(ChangeSize);
        glutDisplayFunc(RenderScene);

        GLenum err = glewInit();
        if (GLEW_OK != err) {
            fprintf(stderr, "GLEW Error: %s\n", glewGetErrorString(err));
            return 1;
        }


        SetupRC();
        glutMainLoop();
        return 0;
    }

}

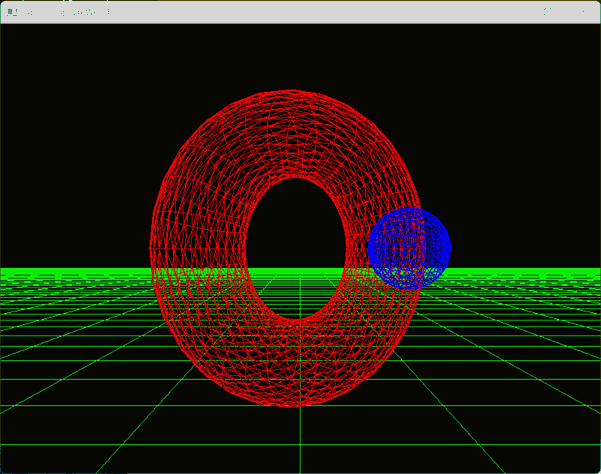

效果预览：

示例3

在示例2的基础上，在不同位置添加小球体，并添加观察视角移动的处理。

代码如下：

cpp 复制代码
#include "sphereworld3.h"

#include <GLTools.h>
#include <GLShaderManager.h>

#include <GLFrustum.h>
#include <GLBatch.h>
#include <GLFrame.h>
#include <GLMatrixStack.h>
#include <GLGeometryTransform.h>

#include <StopWatch.h>

#include <math.h>
#include <stdio.h>

#ifndef  FREEGLUT_STATIC
#define FREEGLUT_STATIC
#endif

#include <GL/glut.h>

#define NUM_SPHERES 50

namespace sphereworld3
{
	static GLFrame spheres[NUM_SPHERES];

	static GLShaderManager shaderManager;

	static GLMatrixStack modelViewMatrix;
	static GLMatrixStack projectionMatrix;

	static GLFrustum viewFrustum;

	static GLGeometryTransform transformPipeline;

	static GLTriangleBatch torusBatch;
	static GLBatch floorBatch;
	static GLTriangleBatch sphereBatch;

	static GLFrame cameraFrame;

	void SetupRC()
	{
		shaderManager.InitializeStockShaders();

		glEnable(GL_DEPTH_TEST);
		glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);

		glClearColor(0.0f, 0.0f, 0.0f, 1.0f);

		gltMakeTorus(torusBatch, 0.4f, 0.15f, 30, 30);

		gltMakeSphere(sphereBatch, 0.1f, 26, 13);

		floorBatch.Begin(GL_LINES, 324);
		for (GLfloat x = -20.0; x <= 20.0f; x += 0.5) {
			floorBatch.Vertex3f(x, -0.55f, 20.0f);
			floorBatch.Vertex3f(x, -0.55f, -20.0f);

			floorBatch.Vertex3f(20.0f, -0.55f, x);
			floorBatch.Vertex3f(-20.0f, -0.55f, x);
		}
		floorBatch.End();

		// 随机放置球体
		for (int i = 0; i < NUM_SPHERES; i++) {
			GLfloat x = ((GLfloat)((rand() % 400) - 200) * 0.1f);
			GLfloat z = ((GLfloat)((rand() % 400) - 200) * 0.1f);
			spheres[i].SetOrigin(x, 0.0f, z);
		}
	}

	void ChangeSize(int w, int h)
	{
		glViewport(0, 0, w, h);

		// 创建投影矩阵，并将其加载到投影矩阵堆栈上
		viewFrustum.SetPerspective(35.0f, float(w) / float(h), 1.0f, 100.0f);
		projectionMatrix.LoadMatrix(viewFrustum.GetProjectionMatrix());

		// 将转换管道设置为使用两个矩阵堆栈
		transformPipeline.SetMatrixStacks(modelViewMatrix, projectionMatrix);
	}

	void RenderScene()
	{
		static GLfloat vFloorColor[] = { 0.0f, 1.0f, 0.0f, 1.0f };
		static GLfloat vTorusColor[] = { 1.0f, 0.0f, 0.0f, 1.0f };
		static GLfloat vSphereColor[] = { 0.0f, 0.0f, 1.0f, 1.0f };

		// Time Based animation
		static CStopWatch	rotTimer;
		float yRot = rotTimer.GetElapsedSeconds() * 60.0f;

		// Clear the color and depth buffers
		glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

		// 保存当前模型视图矩阵（单位矩阵）
		modelViewMatrix.PushMatrix();

		// 视图变换，变换后为视图矩阵
		M3DMatrix44f mCamera;
		cameraFrame.GetCameraMatrix(mCamera);
		modelViewMatrix.PushMatrix(mCamera);

		// 绘制地面
		shaderManager.UseStockShader(GLT_SHADER_FLAT,
			transformPipeline.GetModelViewProjectionMatrix(),
			vFloorColor);
		floorBatch.Draw();

		// 绘制随机球体
		for (int i = 0; i < NUM_SPHERES; i++) {
			modelViewMatrix.PushMatrix();
			modelViewMatrix.MultMatrix(spheres[i]);
			shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(),
				vSphereColor);
			sphereBatch.Draw();
			modelViewMatrix.PopMatrix();
		}

		// 绘制旋转的圆环
		// 视图矩阵变换
		modelViewMatrix.Translate(0.0f, 0.0f, -2.5f);
		// 保存变换，因为没有乘以模型矩阵，因此此时还是视图矩阵
		modelViewMatrix.PushMatrix();
		{
			// 应用旋转并绘制圆环
			modelViewMatrix.Rotate(yRot, 0.0f, 1.0f, 0.0f);
			shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(),
				vTorusColor);
			torusBatch.Draw();
		}

        modelViewMatrix.PopMatrix();

		// 再次旋转，然后平移，然后绘制球体
		modelViewMatrix.Rotate(yRot * -2.0f, 0.0f, 1.0f, 0.0f);
		modelViewMatrix.Translate(0.8f, 0.0f, 0.0f);
		shaderManager.UseStockShader(GLT_SHADER_FLAT, transformPipeline.GetModelViewProjectionMatrix(),
			vSphereColor);
		sphereBatch.Draw();

		// 恢复之前的模型视图矩阵（单位矩阵）
		modelViewMatrix.PopMatrix();
		modelViewMatrix.PopMatrix();
		// Do the buffer Swap
		glutSwapBuffers();

		// Tell GLUT to do it again
		glutPostRedisplay();

	}

	void SpecialKeys(int key, int x, int y)
	{
		float linear = 0.1f;
		float angular = float(m3dDegToRad(5.0f));

		if (key == GLUT_KEY_UP)
			cameraFrame.MoveForward(linear);

		if (key == GLUT_KEY_DOWN)
			cameraFrame.MoveForward(-linear);

		if (key == GLUT_KEY_LEFT)
			cameraFrame.RotateWorld(angular, 0.0f, 1.0f, 0.0f);

		if (key == GLUT_KEY_RIGHT)
			cameraFrame.RotateWorld(-angular, 0.0f, 1.0f, 0.0f);
	}

	int sphereworld3_test(int argc, char* argv[])
	{
		gltSetWorkingDirectory(argv[0]);

		glutInit(&argc, argv);
		glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB | GLUT_DEPTH);
		glutInitWindowSize(800, 600);

		glutCreateWindow("OpenGL SphereWorld");

		glutSpecialFunc(SpecialKeys);
		glutReshapeFunc(ChangeSize);
		glutDisplayFunc(RenderScene);

		GLenum err = glewInit();
		if (GLEW_OK != err) {
			fprintf(stderr, "GLEW Error: %s\n", glewGetErrorString(err));
			return 1;
		}


		SetupRC();
		glutMainLoop();
		return 0;
	}
}

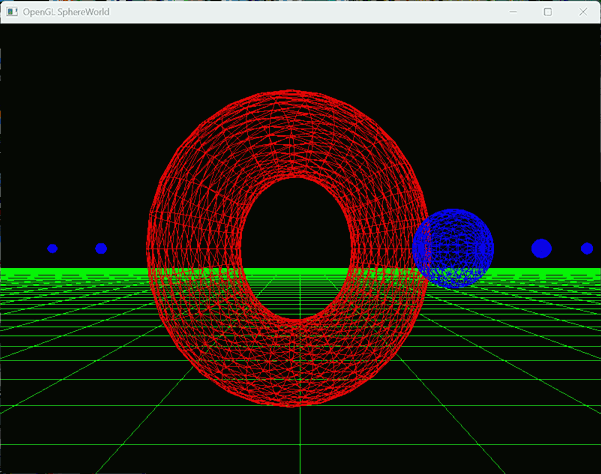

效果预览：

示例4

示例4在示例3的基础上添加一个单独的点光源。

代码如下：

cpp 复制代码
#include "sphereworld4.h"

#include <GLTools.h>
#include <GLShaderManager.h>
#include <GLFrustum.h>
#include <GLBatch.h>
#include <GLFrame.h>
#include <GLMatrixStack.h>
#include <GLGeometryTransform.h>
#include <StopWatch.h>

#include <math.h>
#include <stdio.h>

#ifndef  FREEGLUT_STATIC
#define FREEGLUT_STATIC
#endif

#include <GL/glut.h>

#define NUM_SPHERES 50

namespace sphereworld4 {
	static GLFrame spheres[NUM_SPHERES];

	GLShaderManager shaderManager;

	GLMatrixStack modelViewMatrix;
	GLMatrixStack projectionMatrix;

	GLFrustum viewFrustum;

	GLGeometryTransform transformPipeline;

	GLTriangleBatch torusBatch;
	GLBatch floorBatch;
	GLTriangleBatch sphereBatch;

	GLFrame cameraFrame;


	void SetupRC()
	{
		shaderManager.InitializeStockShaders();

		glEnable(GL_DEPTH_TEST);
		glClearColor(0.0f, 0.0f, 0.0f, 1.0f);

		gltMakeTorus(torusBatch, 0.4f, 0.15f, 30, 30);

		gltMakeSphere(sphereBatch, 0.1f, 26, 13);

		floorBatch.Begin(GL_LINES, 324);
		for (GLfloat x = -20.0; x <= 20.0f; x += 0.5) {
			floorBatch.Vertex3f(x, -0.55f, 20.0f);
			floorBatch.Vertex3f(x, -0.55f, -20.0f);

			floorBatch.Vertex3f(20.0f, -0.55f, x);
			floorBatch.Vertex3f(-20.0f, -0.55f, x);
		}
		floorBatch.End();

		// Randomly place the spheres
		for (int i = 0; i < NUM_SPHERES; i++) {
			GLfloat x = ((GLfloat)((rand() % 400) - 200) * 0.1f);
			GLfloat z = ((GLfloat)((rand() % 400) - 200) * 0.1f);
			spheres[i].SetOrigin(x, 0.0f, z);
		}
	}

	void ChangeSize(int w, int h)
	{
		glViewport(0, 0, w, h);

		viewFrustum.SetPerspective(35.0f, float(w) / float(h), 1.0f, 100.0f);
		projectionMatrix.LoadMatrix(viewFrustum.GetProjectionMatrix());

		transformPipeline.SetMatrixStacks(modelViewMatrix, projectionMatrix);
	}

	void RenderScene()
	{
		static GLfloat vFloorColor[] = { 0.0f, 1.0f, 0.0f, 1.0f };
		static GLfloat vTorusColor[] = { 1.0f, 0.0f, 0.0f, 1.0f };
		static GLfloat vSphereColor[] = { 0.0f, 0.0f, 1.0f, 1.0f };

		static CStopWatch	rotTimer;
		float yRot = rotTimer.GetElapsedSeconds() * 60.0f;

		glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);

		modelViewMatrix.PushMatrix();

		M3DMatrix44f mCamera;
		cameraFrame.GetCameraMatrix(mCamera);
		modelViewMatrix.PushMatrix(mCamera);


		M3DVector4f vLightPos = { 0.0f, 10.0f, 5.0f, 1.0f };
		M3DVector4f vLightEyePos;
		m3dTransformVector4(vLightEyePos, vLightPos, mCamera);

		shaderManager.UseStockShader(GLT_SHADER_FLAT,
			transformPipeline.GetModelViewProjectionMatrix(),
			vFloorColor);
		floorBatch.Draw();

		for (int i = 0; i < NUM_SPHERES; i++) {
			modelViewMatrix.PushMatrix();
			modelViewMatrix.MultMatrix(spheres[i]);
			shaderManager.UseStockShader(GLT_SHADER_POINT_LIGHT_DIFF, transformPipeline.GetModelViewMatrix(),
				transformPipeline.GetProjectionMatrix(), vLightEyePos, vSphereColor);
			sphereBatch.Draw();
			modelViewMatrix.PopMatrix();
		}

		modelViewMatrix.Translate(0.0f, 0.0f, -2.5f);

		modelViewMatrix.PushMatrix();

		modelViewMatrix.Rotate(yRot, 0.0f, 1.0f, 0.0f);
		shaderManager.UseStockShader(GLT_SHADER_POINT_LIGHT_DIFF, transformPipeline.GetModelViewMatrix(),
			transformPipeline.GetProjectionMatrix(), vLightEyePos, vTorusColor);
		torusBatch.Draw();
		modelViewMatrix.PopMatrix();

		modelViewMatrix.Rotate(yRot * -2.0f, 0.0f, 1.0f, 0.0f);
		modelViewMatrix.Translate(0.8f, 0.0f, 0.0f);
		shaderManager.UseStockShader(GLT_SHADER_POINT_LIGHT_DIFF, transformPipeline.GetModelViewMatrix(),
			transformPipeline.GetProjectionMatrix(), vLightEyePos, vSphereColor);
		sphereBatch.Draw();

		modelViewMatrix.PopMatrix();
		modelViewMatrix.PopMatrix();

		glutSwapBuffers();

		glutPostRedisplay();
	}

	void SpecialKeys(int key, int x, int y)
	{
		float linear = 0.1f;
		float angular = float(m3dDegToRad(5.0f));

		if (key == GLUT_KEY_UP)
			cameraFrame.MoveForward(linear);

		if (key == GLUT_KEY_DOWN)
			cameraFrame.MoveForward(-linear);

		if (key == GLUT_KEY_LEFT)
			cameraFrame.RotateWorld(angular, 0.0f, 1.0f, 0.0f);

		if (key == GLUT_KEY_RIGHT)
			cameraFrame.RotateWorld(-angular, 0.0f, 1.0f, 0.0f);
	}

	int sphereworld4_test(int argc, char* argv[])
	{
		gltSetWorkingDirectory(argv[0]);

		glutInit(&argc, argv);
		glutInitDisplayMode(GLUT_DOUBLE | GLUT_RGB | GLUT_DEPTH);
		glutInitWindowSize(800, 600);

		glutCreateWindow("OpenGL SphereWorld");

		glutSpecialFunc(SpecialKeys);
		glutReshapeFunc(ChangeSize);
		glutDisplayFunc(RenderScene);

		GLenum err = glewInit();
		if (GLEW_OK != err) {
			fprintf(stderr, "GLEW Error: %s\n", glewGetErrorString(err));
			return 1;
		}


		SetupRC();
		glutMainLoop();
		return 0;
	}
}

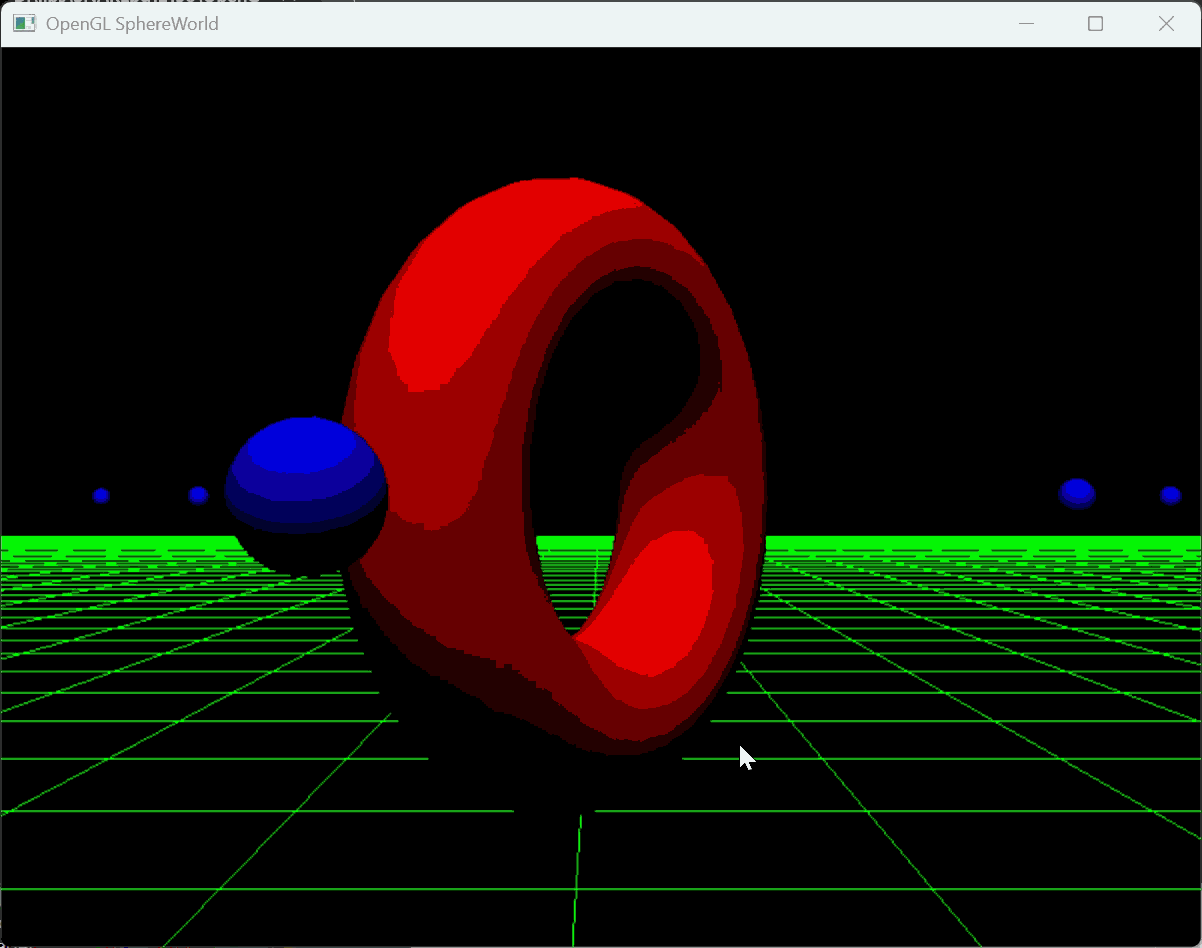

效果预览：

将一个固定光源位置变换到视觉坐标相对简单，而在每个场景中只需进行一次。

cpp 复制代码
//将光源位置传变换到视觉坐标系
M3DVector4f vLightPos = { 0.0f, 10.0f, 5.0f, 1.0f };
M3DVector4f vLightEyePos;
m3dTransformVector4(vLightEyePos, vLightPos, mCamera);

光源位置的全局坐标存储在vLightPos变量中，其中包含了光源位置的x坐标、y坐标、z坐标和w坐标。我们必须保留w坐标（而且它必须为1.0），因为无法用一个只有3个分量的向量去乘以一个4×4矩阵。

使用原来获得的照相机矩阵mCamera，可以使用math3d库函数m3dTransformVector4对光源位置进行变换。

此外，要渲染蓝色球体，需要用到点光源存储着色器。

cpp 复制代码
shaderManager.UseStockShader(GLT_SHADER_POINT_LIGHT_DIFF,
transformPipeline.GetModelViewMatrix(),
transformPipeline.GetProjectionMatrix(),
vLightEyePos, vSphereColor);

思考

每次PushMatrix时的矩阵状态是如何变化的？

在过完上面4个示例后，不妨思考下每次PushMatrix时的矩阵状态是如何变化的？

要思考这个问题，需要了解此前介绍过的几个核心概念：

• 单位矩阵 (Identity)：相当于"无变换"，数值上是对角线为1的矩阵。

• 视图矩阵 (View)：由相机位置决定，把世界坐标转换到相机坐标。

• 模型矩阵 (Model)：由物体位置/旋转决定，把物体局部坐标转换到世界坐标。

• 模型视图矩阵 (MV) = 视图矩阵 × 模型矩阵。

下面详细看看演变过程

  1. 初始状态
    程序启动时，modelViewMatrix 栈是空的，或者默认包含一个单位矩阵。
  2. 进入 RenderScene

• 动作：将当前的栈顶矩阵（单位矩阵）复制一份压入栈。

• 栈状态：单位矩阵, 单位矩阵 (栈顶在右)

• 含义：这是本帧的存档点 A。

  1. 应用相机变换（变成视图矩阵）

• 动作：将 mCamera 矩阵压入栈顶。

• 栈状态：单位矩阵, 单位矩阵, 视图矩阵

• 含义：此时栈顶是视图矩阵。

• 注：GLTools 的 PushMatrix(matrix) 行为通常是：先 Push 当前栈顶，然后将传入的矩阵 Mult 到新的栈顶上，或者直接替换。无论哪种，此刻栈顶代表的是"从世界到相机的变换"。

• 纠正：严格来说，GLTools 的 PushMatrix(m) 等价于 PushMatrix(); MultMatrix(m);。

• 所以栈状态其实是：单位矩阵, 单位矩阵, 视图矩阵。

  1. 绘制地面 (Floor)

• 当前 MV 矩阵：视图矩阵。

• 最终 MVP：投影矩阵 × 视图矩阵。

• 效果：地面没有额外的模型变换，直接基于相机视角绘制。

  1. 绘制随机球体 (Spheres) - 循环隔离

• 进入循环第一次迭代：

• 【操作3】：复制栈顶（视图矩阵）。

• 栈状态：..., 视图矩阵, 视图矩阵

• 【操作4】：将第1个球的位置矩阵乘到栈顶。

• 栈状态：..., 视图矩阵, 视图矩阵 × 球1模型矩阵

• 此时栈顶变成了视图模型矩阵 (VM1)。

• Draw：使用 VM1 绘制。

• 【操作5】：弹出栈顶。

• 栈状态恢复为：..., 视图矩阵, 视图矩阵

• 第二次迭代：

• 再次 Push，Mult 球2，Draw，Pop。

• 关键点：每次 Pop 都回到了纯粹的视图矩阵状态，确保下一个球不会受上一个球位置的影响。

  1. 绘制圆环 (Torus) - 层级变换

此时栈顶依然是视图矩阵。

• 动作：将平移矩阵乘到栈顶。

• 栈状态：..., 视图矩阵, 视图矩阵 × 平移矩阵

• 含义：此时栈顶变成了视图模型矩阵 (VM_Translated)。原点被移到了相机前方 2.5 米处。

• 动作：保存当前的 VM_Translated。

• 栈状态：..., 视图矩阵, VM_Translated, VM_Translated

• 动作：将旋转矩阵乘到栈顶。

• 栈状态：..., 视图矩阵, VM_Translated, VM_Translated × 旋转矩阵

• 含义：此时栈顶是最终的圆环 MV 矩阵。圆环在平移后的位置上自转。

• Draw：绘制圆环。

• 动作：弹出栈顶（移除旋转）。

• 栈状态恢复为：..., 视图矩阵, VM_Translated

• 含义：旋转被撤销了，但平移保留了下来。现在的坐标系原点在相机前方 2.5 米，但没有旋转。

  1. 绘制卫星球 (Satellite)

• 动作：继续在 VM_Translated 基础上乘入旋转和平移。

• 栈状态：..., 视图矩阵, VM_Translated × 旋转2 × 平移2

• 含义：这个球体相对于"相机前方2.5米"的那个点进行旋转和偏移。因为它没有 Push/Pop 保护，它是直接修改了上一层的矩阵。

  1. 恢复现场

• 【操作12】：弹出 VM_Translated...。

• 栈状态恢复为：..., 视图矩阵, 视图矩阵 (对应【操作2】后的状态)

• 【操作13】：弹出 视图矩阵。

• 栈状态恢复为：..., 单位矩阵, 单位矩阵 (对应【操作1】后的状态)

• 等等，通常我们会再 Pop 一次回到完全空或初始状态，但在下一帧开始时 RenderScene 会再次 Push，所以保持两层单位矩阵也是安全的，只要层级匹配。

• 修正：看代码开头只 Push 了一次单位矩阵，然后 Push 了 Camera。所以最后两次 Pop 正好抵消了这两次 Push。

• 最终栈顶变回单位矩阵。

小结

  1. 单位矩阵何时变成视图矩阵？
    • 在执行 modelViewMatrix.PushMatrix(mCamera) 时。它将相机矩阵应用到栈顶，此时栈顶代表视图变换。
  2. 视图矩阵何时变成视图模型矩阵？
    • 当你调用 MultMatrix(spheres、Translate 或 Rotate 时。这些函数将模型变换乘到当前的视图矩阵上，结果就是视图模型矩阵 (MV)。
  3. 何时变成视图模型投影矩阵 (MVP)？
    • 永远不会存储在 modelViewMatrix 栈中！
    • 当你调用 transformPipeline.GetModelViewProjectionMatrix() 时，GLTools 会在 CPU 端临时执行： MVP = projectionMatrix栈顶 × modelViewMatrix栈顶
    • 这个计算出的 MVP 矩阵只是作为一个参数传递给 Shader，用完即弃，不会压入任何栈。
  4. 如何恢复到单位矩阵？
    • 通过成对的 PopMatrix()。
    • 每一次 PushMatrix 都会记住之前的状态。
    • 每一次 PopMatrix 都会丢弃当前的变换，回到上一次 Push 时的状态。
    • 只要 Push 和 Pop 的数量相等且逻辑嵌套正确，最终一定会回到最初的单位矩阵。

形象比喻，想象你在画画：

  1. PushMatrix(): 拍一张照（保存当前画布状态）。
  2. Translate/Rotate: 移动或旋转画布。
  3. Draw: 在当前位置画画。
  4. PopMatrix(): 扔掉刚才移动过的画布，拿出之前拍的照片（恢复状态）。

这样，画第二个物体时，就不会受到第一个物体移动的影响。

相关推荐
小小龙学IT1 小时前
Day 26-27 项目实战：从零构建一个高并发聊天室（epoll + 线程池）
linux·服务器·c语言·开发语言·网络
牢姐与蒯1 小时前
c++高级数据结构之图(基本概念,存储结构,BFS,DFS,最小生成树)
数据结构·c++·图
c238562 小时前
MySQL 基础用法（下）：查询进阶与核心特性
android·c语言·c++·mysql
码匠许师傅2 小时前
【C++ 面试真题】 C++ 中的 static 有什么作用？
c++·面试
郭涤生2 小时前
C++ 零拷贝（Zero-Copy）
linux·开发语言·c++
乐观勇敢坚强的老彭2 小时前
计算机内存中的堆和栈
c++
十月的皮皮2 小时前
STM32从零到量产开发：四路继电器工业控制模块开发 - 上位机操作说明书
c语言·stm32·单片机·stm32cubemx
饼饼学习空间智能3 小时前
遥操作数据能否提升机器人自主化水平？详解模仿学习、仿真放大与Sim2Real闭环
人工智能·算法
间歇性努力持续性发呆的野生快乐选手3 小时前
dfs回溯，bfs枚举，完全背包
c++·算法·深度优先·宽度优先
热门推荐
01如何新建文件夹？ 电脑新建文件夹的4种方法02GitHub 镜像站点03国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）04AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路052026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？06微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新07Agnes AI 免费 API 接入指南：文本、生图、生视频，一套接口全免费08历年考研数学一、数学二、数学三真题试卷及答案PDF092026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片1000 Debian字符界面如何支持中文
