Node-RED企业微信发送—群文件

- 一、功能目标
- 二、下降沿登记任务
- 三、定时检查
- 四、配置共享目录与机器人KEY
- 五、查找最新PDF
- 六、PDF上传与发送
- 七、最终架构
- 八、现场复用清单
- 九、注意事项
- - [1. 为什么上传后还要再发送一次](#1. 为什么上传后还要再发送一次)
  - [2. 没有PDF时不发送](#2. 没有PDF时不发送)
- 十、最终效果

一、功能目标

PLC下降沿登记任务，次日9点推送PDF报告

实验结束时，PDF 报告通常还没有生成。本项目中，PDF 由其他系统在凌晨自动生成，然后放到共享目录。

因此不能在 PLC 下降沿时立刻发送 PDF，而是：

text 复制代码

下降沿
    ↓
登记PDF发送任务
    ↓
第二天9点检查共享目录
    ↓
找到当天最新PDF
    ↓
发送到企业微信群

注意：企业微信发送文件不是一步完成的。

必须先上传文件拿到 media_id，再用 media_id 发送文件消息。

text 复制代码

PDF文件路径
    ↓
读取PDF二进制内容
    ↓
upload_media接口上传
    ↓
得到media_id
    ↓
webhook/send接口发送file消息

二、下降沿登记任务

新增 PDF发送任务登记 节点，和文本消息构造节点并联：

text 复制代码

边沿检测
    ├── 消息构造
    └── PDF发送任务登记

关键代码：

js 复制代码

if (msg.edgeType !== "falling") {
    return null;
}

// 在流上下文里登记一个【待发送任务】。
//    第二天早上9点的定时节点会读取这个标志。
flow.set('pdfSendTask', {
    pending: true,
    fallingTime: new Date().toISOString(),
    mode: flow.get('mode') || 0
});

return null;

这里不直接发送文件，只生成一个任务：

text 复制代码

pending = true

第二天 9 点检查任务时，只要看到 pending 为 true，才继续查找 PDF。

三、定时检查

新增一个 inject 节点：

text 复制代码

节点名称：每天9点检查PDF发送
crontab：00 09 * * *
topic：pdf_send_check

如果 PDF 生成可能延迟，可以把时间改成：

text 复制代码

05 09 * * *
10 09 * * *

四、配置共享目录与机器人KEY

使用流程环境变量

text 复制代码

PDF_SHARE_DIR：<PDF报告共享目录>
WECHAT_BOT_KEY：<企业微信机器人KEY>

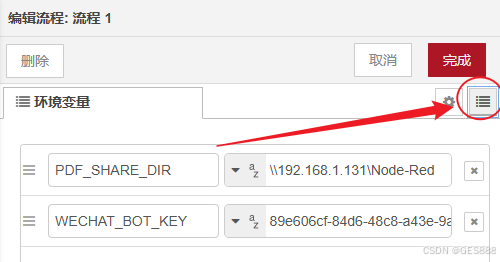

注意：在 Node-RED 流程页签里配置两个环境变量（双击流程标签）：

读取方式：

js 复制代码

const SHARE_DIR = env.get('PDF_SHARE_DIR');
const WECHAT_KEY = env.get('WECHAT_BOT_KEY');

容易写错的地方：

js 复制代码

// 错误：env.get里面不是写路径
const SHARE_DIR = env.get('<PDF报告共享目录>');

// 正确：env.get里面写变量名
const SHARE_DIR = env.get('PDF_SHARE_DIR');

五、查找最新PDF

检查逻辑：

没有待发送任务，直接结束。
有任务，扫描共享目录。
只保留当天创建的 PDF。
按创建时间倒序。
取最新的一个。
如果没有 PDF，清掉任务，不发送。

核心代码：

js 复制代码

// 1. 读取配置：共享文件夹路径和企业微信机器人key。
const SHARE_DIR = env.get('PDF_SHARE_DIR');
const WECHAT_KEY = env.get('WECHAT_BOT_KEY');

// 2. 只有下降沿登记过任务时，早上9点才继续处理。
const task = flow.get('pdfSendTask');
if (!task || !task.pending) {
    node.status({ fill: "grey", shape: "ring", text: "无待发送任务" });
    return null;
}

// 3. 把Date对象格式化成 yyyy-MM-dd，用来判断PDF是不是今天创建的。
function formatDate(date) {
    const year = date.getFullYear();
    const month = String(date.getMonth() + 1).padStart(2, '0');
    const day = String(date.getDate()).padStart(2, '0');
    return `${year}-${month}-${day}`;
}

// 4. 配置没填时直接报错，不继续访问共享目录。
if (!SHARE_DIR) {
    node.error('请先配置 PDF_SHARE_DIR', msg);
    return null;
}

if (!WECHAT_KEY) {
    node.error('请先配置 WECHAT_BOT_KEY', msg);
    return null;
}

// 5. 扫描共享目录：只保留今天创建的PDF，并按创建时间倒序排列。
const files = fs.readdirSync(SHARE_DIR)
    .filter(name => name.toLowerCase().endsWith('.pdf'))
    .map(name => {
        const fullPath = path.join(SHARE_DIR, name);
        const stat = fs.statSync(fullPath);
        return { name, fullPath, stat };
    })
    .filter(file => file.stat.isFile() && formatDate(file.stat.birthtime) === today)
    .sort((a, b) => b.stat.birthtimeMs - a.stat.birthtimeMs);

// 6. 没有PDF就清掉任务，不发企业微信，也不反复等待。
if (files.length === 0) {
    flow.set('pdfSendTask', {
        ...task,
        pending: false,
        skippedAt: new Date().toISOString(),
        reason: 'no_pdf_created_today'
    });
    return null;
}

六、PDF上传与发送

PDF 文件发送已经单独调试完成，这里只记录架构，不重复展开细节。

企业微信文件发送分两步：

text 复制代码

1. upload_media 上传PDF，得到 media_id
2. webhook/send 用 media_id 发送 file 消息

架构：

text 复制代码

查找最新PDF并准备上传
    ↓
上传PDF到企业微信
    ↓
构造PDF文件消息
    ↓
消息队列
    ↓
企业微信HTTP发送

文件消息格式：

json 复制代码

{
  "msgtype": "file",
  "file": {
    "media_id": "<上传接口返回的media_id>"
  }
}

上传成功后，要清理临时 HTTP 字段，避免影响后面的发送节点：

js 复制代码

delete msg.method;
delete msg.url;
delete msg.headers;

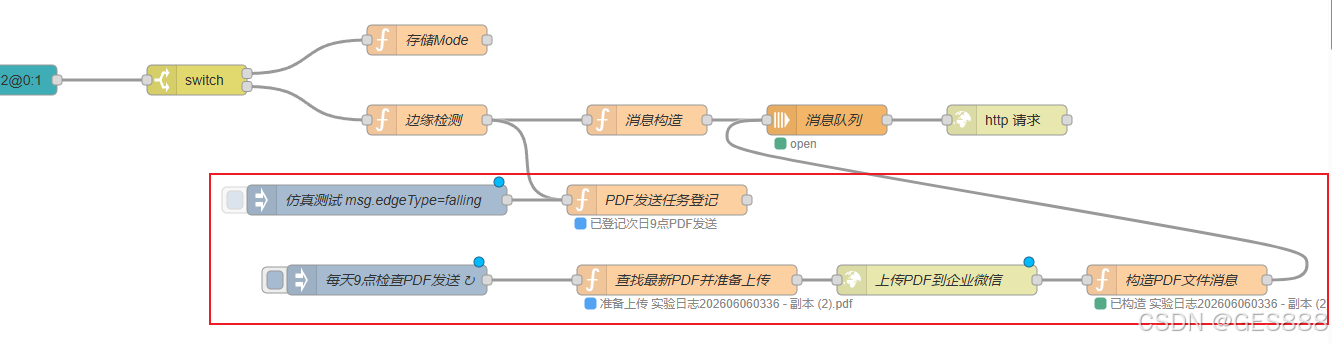

七、最终架构

完整结构：

text 复制代码

S7 in
    ↓
switch变量分流
    ├── Mode变量 -> flow.set('mode')
    └── EndingFlag -> 边沿检测
                        ├── 消息构造 -> 消息队列 -> 企业微信发送
                        └── PDF发送任务登记

每天9点inject
    ↓
查找最新PDF
    ↓
上传PDF
    ↓
构造文件消息
    ↓
消息队列
    ↓
企业微信发送

八、现场复用清单

下次复用时，只需要重点检查：

PLC 连接参数是否正确。
PLC 变量地址是否正确。
msg.topic 分流名称是否和 S7 节点变量名一致。
企业微信机器人 key 是否换成目标群。

【5】.PDF 共享目录是否能被 Node-RED 运行账号访问。

定时发送时间是否符合 PDF 实际生成时间。
如果一天可能多次实验，需要把 pdfSendTask 从单对象扩展为队列。

九、注意事项

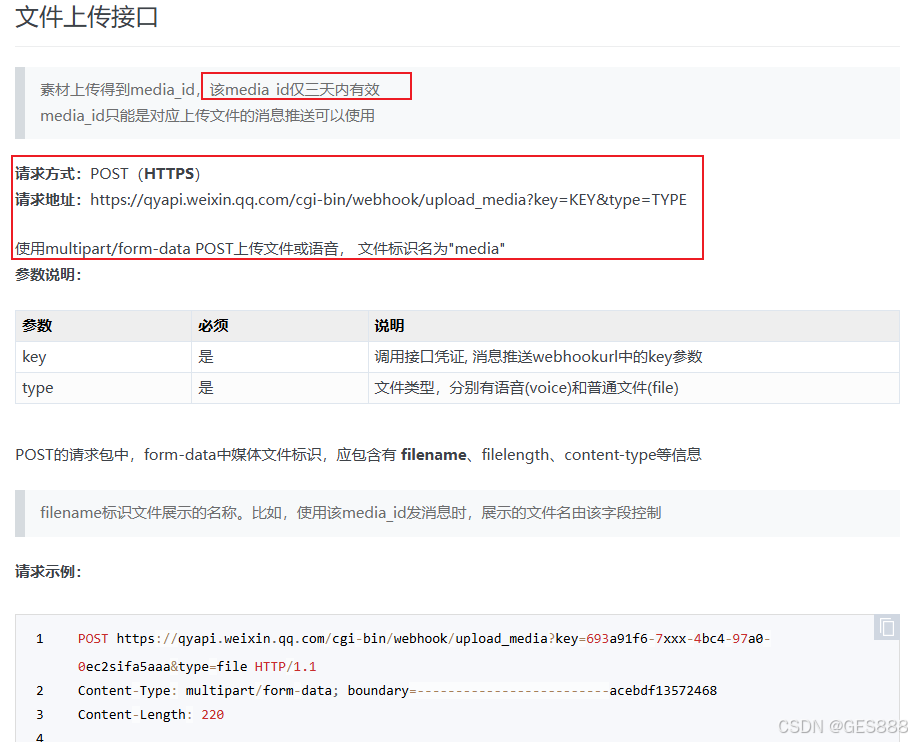

1. 为什么上传后还要再发送一次

企业微信文件消息分两步：

第一步：上传文件到企业微信临时素材。

text 复制代码

upload_media

#文件上传接口

作用是把文件传给企业微信，返回 media_id。

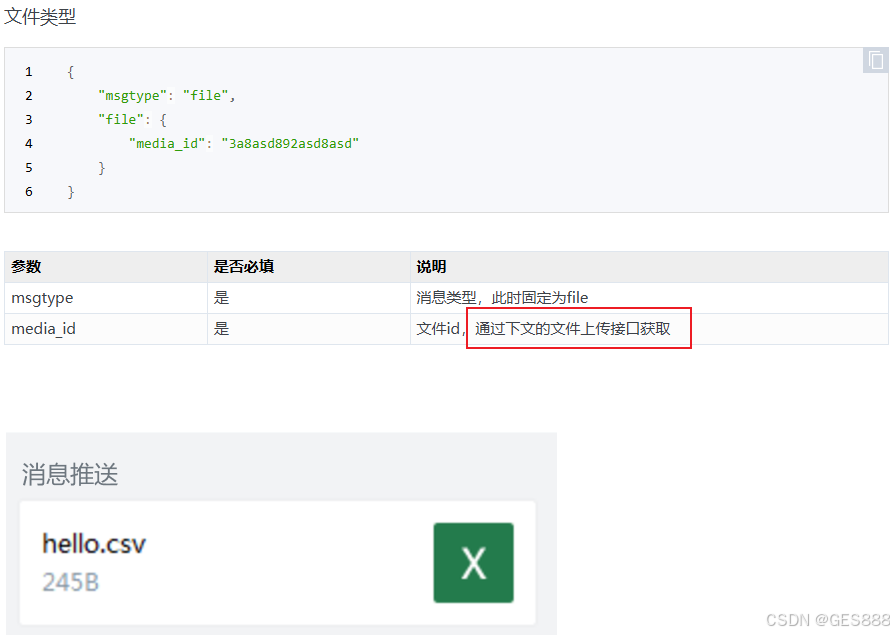

第二步：上传得到 media_id，发送文件消息到群里。

json 复制代码

{
  "msgtype": "file",
  "file": {
    "media_id": "xxxx"
  }
}

作用是把这个文件真正发送到群里。

所以"上传PDF到企业微信"不等于"群里已经收到文件"。

2. 没有PDF时不发送

早上 9 点如果没有找到当天创建的 PDF：

清掉 pdfSendTask.pending
不发送企业微信
不报错刷屏

这样更适合现场长期运行。

十、最终效果

实验结束时：

text 复制代码

PLC下降沿 -> 登记PDF发送任务

第二天早上：

text 复制代码

9:00 -> 检查共享目录 -> 找到最新PDF -> 上传企业微信 -> 发送文件到群

如果当天没有 PDF：

text 复制代码

9:00 -> 检查共享目录 -> 未找到PDF -> 清掉任务 -> 不发送
