国科安芯推出商业航天级抗辐照半双工 RS485 收发器 ASC485S2Y

ASC485S2Y 是厦门国科安芯科技有限公司自主研发的商业航天级半双工高速 RS485 收发器,集成差分驱动器与接收器,单5V供电,适配工业、商业航天高可靠差分通信场景。

该芯片支持最高2.5Mbps无压摆率限制高速通信,标准1单元负载,单总线可挂32个节点,具备完善保护机制,抗干扰能力强,满足长距离、多节点稳定通信需求。

核心优势

商业航天级抗辐照:

  • SEU≥37MeV・cm²/mg或次/器件・天;

  • SEL≥37MeV・cm²/mg;

  • TID≥100krad(Si)。

高可靠防护设计:

  • 接收器输入共模电压范围:-7V~+12V;

  • 驱动器输出与接收器输入具备±15kV ESD 防护;

  • 内置短路限流与过热关断,故障时输出自动高阻;

  • 输入开路时RO输出高电平,避免不确定状态。

低功耗高适配性:

  • 单5V(4.75V~5.25V)供电,静态电流典型 300μA;

  • 独立DE/RE 控制,三态输出支持总线共享,直接兼容主流单片机 IO。

极简设计易集成:

  • 8引脚SOP封装,外围电路简单,无需额外上拉电阻,降低PCB面积与 BOM成本。

主要技术参数

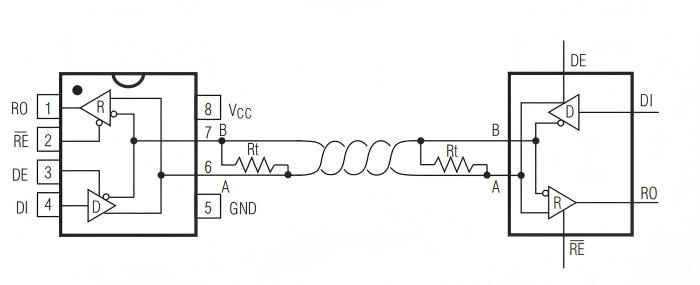

ASC485S2Y典型应用电路如下:

|------------|--------------------------------------------------------------|
| 参数 | 规格 |
| 通信模式 | 半双工(RS485) |
| 最高数据速率 | 2.5Mbps |
| 总线节点数 | 32个(1单元负载) |
| 共模电压范围 | -7V~+12V |
| 供电电压 | 4.75V~5.25V(单5V供电) |
| 接收器输出高电平 | ≥3.5V |
| 接收器输出低电平 | ≤0.4V |
| 输入高电平 | ≥2.0V |
| 输入低电平 | ≤0.8V |
| 静态电流 | 典型 300μA |
| 抗辐照指标 | SEU≥37MeV·cm²/mg或10-5次/器件·天 SEL≥37MeV·cm²/mg TID≥100krad(Si) |
| 工作温度 | -55℃~125℃ |
| 封装 | SOP8 |

丰富功能特性

  • 半双工总线架构:A/B差分总线分时收发,标准RS-485协议,布线简单、组网灵活。

  • 高速无压摆率:最高2.5Mbps,短距离高速链路优选,兼容低速降速稳定应用。

  • 智能输出保护:驱动器过流折返限流与热关断,短路、过温自动进入高阻态,防止总线冲突与器件损坏。

  • 接收器故障安全:总线开路、断线或浮空时,RO默认高电平,消除总线不定态,提升系统鲁棒性。

  • 灵活使能控制:DE(发送使能,高有效)、RE(接收使能,低有效)独立控制,支持分时收发、总线休眠与节能管理。

  • 强静电防护:总线端±15kV ESD,无需额外TVS即可满足多数工业 ESD要求,简化外围防护设计。

  • 低功耗管理:正常工作典型300μA,关断模式0.1μA,适配低功耗节点与电池供电设备。

ASC485S2Y以小封装、低功耗、抗辐照、高可靠特性,为半双工 RS485 通信提供高性价比国产替代方案,广泛适用于以下领域:

|------|-------------------|
| 商业航天 | 星载数据链路、航天设备通信 |
| 工业控制 | PLC通信、传感器组网、长距离通信 |
| 智能设备 | 智能仪表、远程监控、多节点数据采集 |
