今日学习了壁面通量报告与表面对流换热系数的后处理方法,掌握了通过热通量报告校验能量守恒,以及换热系数的定性与定量分析方法。

Abstract

Today, I learned the post-processing methods for wall heat flux reports and surface convective heat transfer coefficients, mastering how to use heat flux reports to verify energy conservation and analyzing heat transfer coefficients both qualitatively and quantitatively.

仿真流体Fluent:
  1. 核心操作:热通量报告 (Flux Report)

在仿真完成后,可以通过生成"通量报告"来评估系统的热量平衡情况。

  1. 关键指标与物理意义

总热传递速率 (Total Heat Transfer Rate):

计算范围:综合计算了对流和辐射的通量。

收敛判据:当计算达到收敛时,静热平衡(Net Results)应为 0。这意味着系统内部的热量收支是平衡的。

特殊情况:如果系统中存在外部能源输入(如 UDF 宏定义、恒源项、DPM 离散相模型)或新增了用户源项 (User Source),则总热平衡可能会等于这些外部能源的负值(即热量守恒表现为:输入 = 散失)。

辐射热传递速率 (Radiation Heat Transfer Rate):

计算范围:仅计算辐射净通量。

数值特征:该通量的总和一般不为 0。物理意义:这个非零值代表了被周围介质(如气体、腔体)吸收的能量的量。

  1. 界面辅助理解

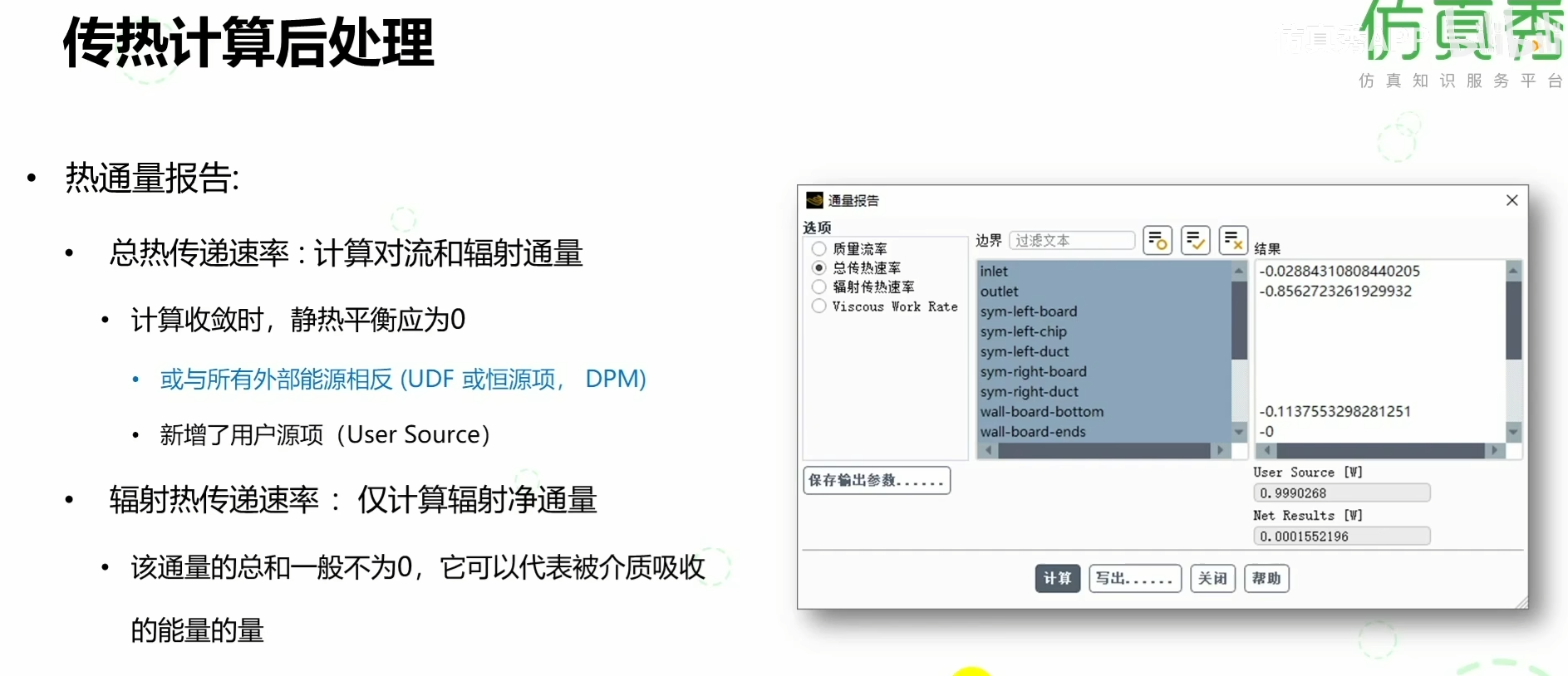

右侧展示了 Fluent 的"通量报告"对话框。

可以看到列出了各个边界(如 inlet, outlet, wall 等)的热流数值。

底部显示了 User Source(用户源项)的具体数值以及最终的 Net Results(净结果),验证了上述关于能量平衡的计算逻辑。

  1. 核心概念

表面对流换热系数(Surface Heat Transfer Coefficient)​ 是 Fluent 中用于量化壁面与流体之间对流换热强度的变量,可通过后处理云图直观展示。

  1. 操作步骤

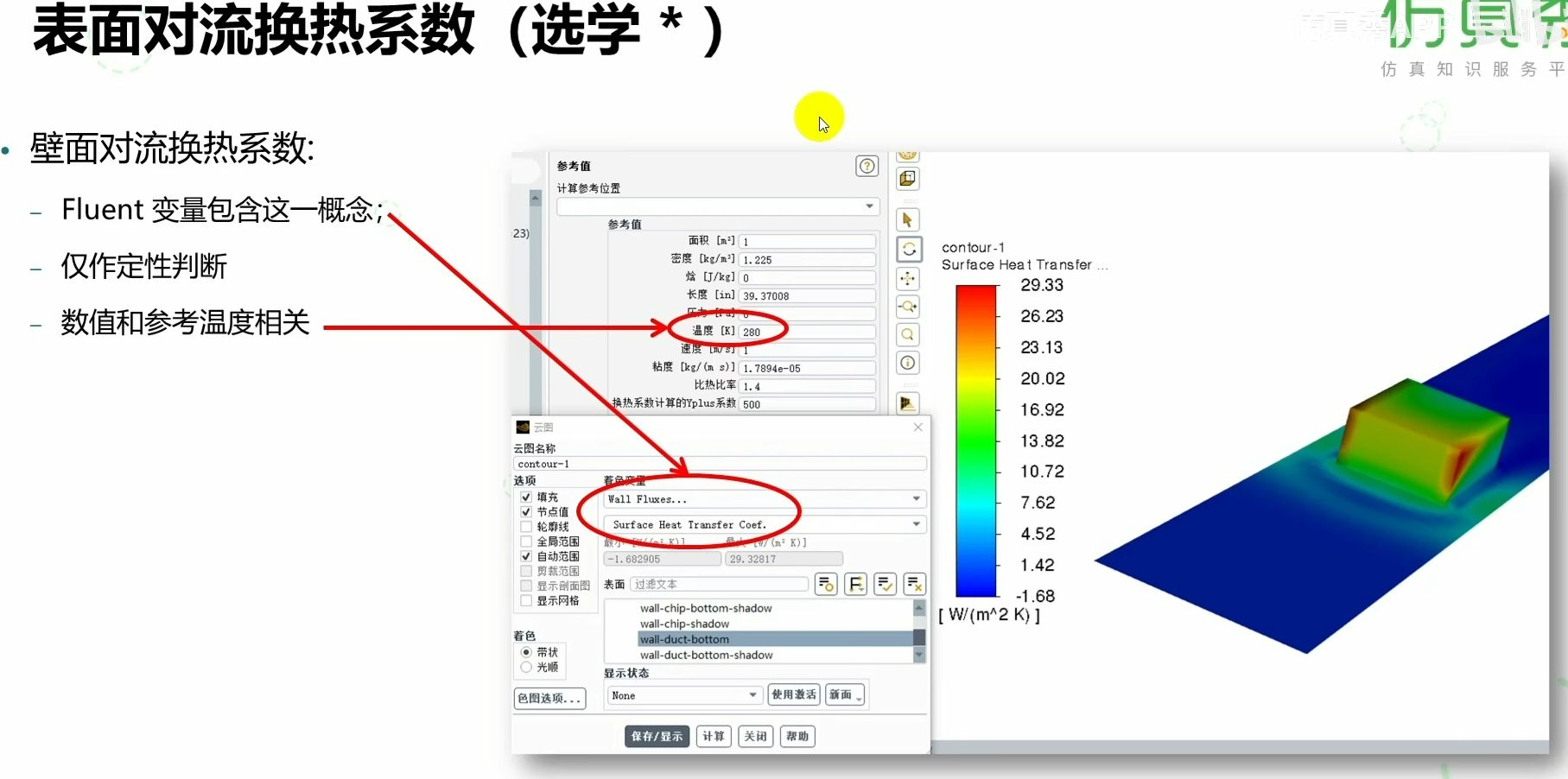

在云图(Contour)设置中,选择显示类型为 "Wall Fluxes..."(壁面通量);

在下拉菜单中选择 "Surface Heat Transfer Coef."(表面对流换热系数);

选择对应的壁面边界(如 wall-duct-bottom 等),即可生成换热系数的分布云图。

  1. 关键特性(注意事项)

参考温度依赖性:换热系数的数值大小与设定的参考温度密切相关(左上角"参考值"窗口中可设置,图中示例为 280 K)。

定性判断为主:由于受参考温度影响,该数值主要用于定性分析趋势(如哪里高、哪里低),而非绝对定量比较。

Fluent 内置变量:该系数是 Fluent 根据计算结果自动输出的标准变量,可直接调用。

  1. 结果展示

右侧云图以色阶形式展示了不同区域的对流换热系数大小(单位:W/(m2⋅K)),红色区域代表换热系数较高,蓝色区域较低。

在 Fluent 中查看表面对流换热系数,需通过"壁面通量"选项调取,并注意其数值依赖于参考温度设定,适合用于定性分析换热强弱分布。
