IF-SAFE-05 MTU内存测试

【IF-SAFE-05】MTU内存测试：启动与运行时的自检

英飞凌AURIX™ TC3xx功能安全专题第五篇。本文深入解析Memory Test Unit（MTU）的工作原理，涵盖MBIST非破坏性测试算法、Gang分组机制、SRAM初始化与ECC配置、以及SMU联动的安全响应流程，为构建符合ISO 26262要求的存储系统提供完整指南。

系列导航

| 序号 | 文章 | 状态 |
| IF-SAFE-01 | 功能安全入门：ISO 26262与TC3xx安全架构 | 已发布 |
| IF-SAFE-02 | 基础设施安全：电源/时钟/SCU的守护 | 已发布 |
| IF-SAFE-03 | Lockstep双核锁步：ASIL-D核心保障 | 已发布 |
| IF-SAFE-04 | ECC全覆盖：从CPU到外设的数据完整性 | 已发布 |
| **IF-SAFE-05** | **MTU内存测试：启动与运行时的自检** | **本文** |

IF-SAFE-06	安全IO：采集/执行/通信保护链	规划中

一、MTU概述与工作原理

1.1 为什么需要MTU

在汽车MCU应用中，SRAM（Static RAM）是数据存储的核心载体。不同于ROM的永久存储特性，SRAM是易失性存储器，对制造缺陷和运行老化高度敏感：

• **制造缺陷**：晶体管或互连线的微小缺陷可能导致存储单元失效

• **工艺波动**：先进制程的工艺波动可能引入软错误

• **老化效应**：长期使用后，氧化层退化导致数据保持能力下降

• **辐射干扰**：空间辐射（尤其是汽车环境）可能引发单粒子翻转（SEU）

• 根据ISO 26262对硬件架构指标的要求，存储单元的失效率必须被纳入FMEDA计算。而MTU（Memory Test Unit）正是TC3xx提供的内置测试机制，用于：

  1. 启动时自检：确保上电瞬间存储系统处于健康状态

  2. 运行时监控：检测运行过程中的位翻转和ECC错误

  3. 诊断覆盖率提升：满足ASIL等级对诊断机制的要求

  1.2 MTU模块功能定位

  MTU是TC3xx芯片内部的一个专用硬件模块，其核心职责是控制和监控各种内部存储器的测试、初始化和数据完整性检查功能。

  ┌─────────────────────────────────────────────────────────────┐
  │                      AURIX™ TC3xx                          │
  │                                                             │
  │  ┌─────────────┐                                           │
  │  │   MTU       │◄──── 控制与状态接口                       │
  │  │  Memory     │                                           │
  │  │  Test Unit  │                                           │
  │  └──────┬──────┘                                           │
  │         │                                                   │
  │    ┌────┴────┬────────┬────────┬────────┐                 │
  │    ▼         ▼        ▼        ▼        ▼                 │
  │  ┌────┐   ┌────┐   ┌────┐   ┌────┐   ┌────┐              │
  │  │SSH │   │SSH │   │SSH │   │SSH │   │SSH │   ...        │
  │  │    │   │    │   │    │   │    │   │    │              │
  │  └──┬─┘   └──┬─┘   └──┬─┘   └──┬─┘   └──┬─┘              │
  │     │       │        │        │        │                   │
  │  ┌──┴──┐ ┌──┴──┐ ┌──┴──┐ ┌──┴──┐ ┌──┴──┐              │
  │  │SRAM │ │SRAM │ │SRAM │ │SRAM │ │SRAM │   ...         │
  │  │DSPR │ │PSPR │ │LMU  │ │DMA  │ │GTM  │              │
  │  └─────┘ └─────┘ └─────┘ └─────┘ └─────┘                  │
  └─────────────────────────────────────────────────────────────┘

  MTU的三大核心功能：

  | 功能 | 描述 | 使用场景 |
  | **SRAM初始化** | 使用预设值填充SRAM内容，同时生成ECC校验码 | 启动时确保干净初始状态 |
  | **MBIST测试** | 执行存储阵列的自检，检测制造缺陷和老化 | 启动自检、周期性自检 |

  **ECC管理**	配合SSH模块，完成错误检测与纠正	运行时数据保护

  1.3 SSH SRAM支持硬件

  每个SRAM模块周围都环绕着一圈数字逻辑，称为SRAM Support Hardware（SSH）。SSH是连接MTU与物理存储阵列的桥梁，其核心功能包括：

  ECC控制：

• 生成写入数据的ECC校验码

• 读取时校验并纠正单比特错误

• 报告不可纠正的多比特错误

• BIST控制：

• 接收MTU的测试命令

• 控制测试序列的执行

• 报告测试结果

• 地址解码：

• 提供CPU/DMA访问接口

• 支持直接内存访问模式

• 实现地址映射和保护

// SSH关键寄存器
typedef struct {
    volatile uint32 CONFIG0;    // 测试模式配置
    volatile uint32 CONFIG1;    // 测试参数配置
    volatile uint32 MCONTROL;   // 测试控制
    volatile uint32 MSTATUS;    // 测试状态
    volatile uint32 MADDR;      // 测试地址
    volatile uint32 MDATA;      // 测试数据
} SSH_Registers;

二、MBIST技术详解

2.1 Non-Destructive Test（NDT）原理

MBIST（Memory Built-In Self-Test）是一种结构性测试方法，用于验证存储阵列的完整性。TC3xx提供**非破坏性测试（NDT）**模式，其核心原理是：

1. 保存原数据：先将SRAM当前内容读出保存

2. 执行测试：使用已知Pattern测试存储单元

3. 恢复数据：测试完成后恢复原始内容

4. 报告结果：通过状态寄存器报告测试结果

// MBIST NDT测试伪代码
void MBIST_NDT_Test(IfxMtu_MbistSel memory)
{
    // Step 1: 保存原数据（MTU自动处理）

    // Step 2: 执行非破坏性测试
    IfxMtu_enableModule();
    IfxMtu_runNonDestructiveInversionTest(memory);

    // Step 3: 检查结果
    if (MTU_ERROR_DETECTED) {
        // 报告错误到SMU
        SMU_Report_Error(MTU_ALARM_GROUP, MTU_ALARM_INDEX);
    }

    // Step 4: 数据自动恢复
}

测试算法：MTU采用March算法族进行测试，这是一种地址遍历式的存储阵列测试方法：

| 算法 | 特点 | 覆盖能力 |
| **March C-** | 经典算法 | 耦合故障、地址 decoder故障 |
| **MATS+** | 链接故障优化 | 链接故障、地址decoder故障 |

**Inversion**	数据反转测试	保持故障、跃迁故障

2.2 Gang分组机制

TC3xx的SRAM数量众多（TC39xB有100+个SRAM块），如果同时测试所有SRAM，瞬时电流冲击会超过芯片的供电能力。为此，MTU采用Gang分组机制：

• **同Gang内SRAM并行测试**：共享测试时钟和数据总线
• **Gang间顺序测试**：避免电流叠加
• **可配置分组**：用户可自定义Gang配置

  Gang 0: [EMEM0] [M_CAN10]
  Gang 1: [EMEM1] [ERAY_MBF0] [M_CAN20] [M_CAN21]
  Gang 2: [EMEM2] [ERAY_MBF1]
  ...
  Gang 4: [CPU0_DMEM] [CPU1_DMEM] [GTM_DPLL2]
  Gang 5: [CPU0_DMEM1] [CPU1_DMEM1] [HSPDM_RAM] [SCR_XRAM]

| Gang | 包含SRAM | 用途 |
| 0 | EMEM0, M_CAN10 | 外部存储+CAN |
| 4 | CPU0/1 DMEM | CPU数据缓存 |
| 5 | CPU0/1 DMEM1, HSPDM | 扩展缓存 |
| 6 | LMU, DLMU_STBY | 本地存储 |

7	CPU2 DMEM, GIGETH	网络+CPU

2.3 MBIST执行流程

完整的MBIST执行流程如下：

// MBIST测试完整流程
void MBIST_Test_Complete(void)
{
    // 1. 使能MTU模块
    IfxMtu_enableModule();

    // 2. 检查是否有未清除的不可纠正错误
    if (get_MTU_MBIST_Errors() != 0) {
        // 清除UCERR告警状态
        clear_MTU_MBIST_Errors();
        // 此状态在系统复位后自动设置
    }

    // 3. 初始化待测SRAM（可选，用于干净测试环境）
    IfxMtu_clearSram(IfxMtu_MbistSel_dma);  // 例如：DMA RAM

    // 4. （可选）注入错误用于测试验证
    if (g_errorInjection == TRUE) {
        inject_single_bit_error(0x1F);
    }

    // 5. 执行非破坏性测试
    IfxMtu_runNonDestructiveInversionTest(IfxMtu_MbistSel_dma);

    // 6. 返回结果
    // - TRUE: RAM内容正确
    // - FALSE: 检测到错误
}

// 错误注入实现（仅用于测试验证）
void inject_single_bit_error(uint32 address)
{
    // 安全Endinit保护必须先清除
    IfxScuWdt_clearSafetyEndinit();

    // 使能MBIST控制器
    IfxMtu_enableMbistShell();

    // 等待SRAM初始化完成（如为自动初始化类型）
    while (IfxMtu_isAutoInitRunning());

    // 读取目标地址数据
    uint32 data = IfxMtu_readSramAddress(address);

    // 仅修改1位注入可纠正错误（SECDED）
    data ^= 0x00000001;  // 翻转bit0

    // 写回数据
    IfxMtu_writeSramAddress(address, data);

    // 禁用MBIST控制器
    IfxMtu_disableMbistShell();

    // 恢复安全Endinit
    IfxScuWdt_setSafetyEndinit();
}

2.4 结果评估与报告

MTU测试完成后，通过以下机制报告结果：

| 结果类型 | 含义 | 处理方式 |
| **无错误** | 所有存储单元通过测试 | 继续正常启动/运行 |
| **可纠正错误（SED）** | 单比特翻转，ECC已自动纠正 | 记录日志，增加自检频率 |

**不可纠正错误（CED/UCE）**	多比特错误，ECC无法纠正	触发SMU告警，进入安全状态

// 结果判断
bool MBIST_Result = IfxMtu_runNonDestructiveInversionTest(memory);

if (MBIST_Result == TRUE) {
    // 测试通过
    LED_SetState(LED_PASS, ON);  // 点亮PASS LED
} else {
    // 测试失败
    LED_SetState(LED_FAIL, ON);  // 点亮FAIL LED
    // SMU告警已在内部触发
}

三、SRAM初始化与ECC配置

3.1 自动初始化机制

TC3xx支持SRAM自动初始化功能，在上电后自动执行，无需CPU干预：

配置方式：通过UCB（User Configuration Block）配置

// UCB配置项
typedef struct {
    uint32 INIT0;        // 初始化Pattern 0
    uint32 INIT1;        // 初始化Pattern 1
    uint32 MEM_DONE;     // 初始化完成标志
    uint32 MBIST_SEL;    // 测试选择
} UCB_MTUSREntry;

初始化Pattern：

• INIT0和INIT1定义初始化值（可设为不同Pattern以检测互联故障）

• 典型值：`0x00000000`（全0）或`0xFFFFFFFF`（全1）

• 自动初始化执行流程：

  1. 系统复位后，硬件自动开始初始化

  2. SSH模块控制数据写入和ECC生成

  3. 初始化完成后置位MEM_DONE

  4. CPU可通过寄存器查询初始化状态

  3.2 手动初始化流程

  对于需要更精细控制的场景，MTU提供手动初始化API：

  // 手动SRAM初始化
  void Manual_SRAM_Init(IfxMtu_MbistSel memory, uint32 pattern)
  {
      // 1. 使能MTU
      IfxMtu_enableModule();

      // 2. 清除SRAM内容
      IfxMtu_clearSram(memory);
      // 函数内部：
      // - 写入pattern到所有地址
      // - 自动生成ECC码
      // - 等待完成

      // 3. 验证初始化
      // （可选）执行MBIST确认初始化成功
  }

  3.3 ECC配置与校验

  TC3xx的SRAM均配备SECDED（Single Error Correction, Double Error Detection）ECC：

• **单比特错误**：自动纠正，不触发中断

• **双比特错误**：触发不可纠正错误（UCE）告警

// ECC配置示例
void ECC_Configuration(void)
{
    // 安全Endinit保护
    IfxScuWdt_clearSafetyEndinit();

    // 配置ECC模式（通过SSH寄存器）
    // CONFIG0[7:6] = ECC模式选择
    SSH->CONFIG0 &= ~0x00C0;  // 清除
    SSH->CONFIG0 |= 0x0040;   // SECDED模式

    // 使能ECC纠错报告
    // MCONTROL[0] = ECC纠错使能
    SSH->MCONTROL |= 0x0001;

    IfxScuWdt_setSafetyEndinit();
}

// ECC错误处理
void ECC_Error_Handler(void)
{
    // 读取ECC状态寄存器
    uint32 ecc_status = SSH->MSTATUS;

    if (ecc_status & 0x01) {
        // 单比特错误（可纠正）
        uint32 addr = SSH->MADDR;
        uint32 data = SSH->MDATA;
        // 记录日志（不进入安全状态）
        Log_AddEntry(LOG_ECC_CORRECTABLE, addr, data);
    }

    if (ecc_status & 0x02) {
        // 双比特错误（不可纠正）
        // 触发SMU告警
        SMU_Trigger_Alarm(SMU_ALARM_MTU_UCE);
    }
}

四、运行时内存自检

4.1 启动阶段自检策略

根据ISO 26262要求，安全相关ECU必须在启动阶段执行存储系统自检（LBIST/MBIST）。TC3xx的标准启动序列：

  Cold Power On Reset
          │
          ▼
  ┌───────────────────┐
  │  1. 基础初始化    │  EVR、时钟、SCU基本配置
  └─────────┬─────────┘
            │
            ▼
  ┌───────────────────┐
  │  2. PMS初始化     │  电源管理（为LBIST准备）
  └─────────┬─────────┘
            │
            ▼
  ┌───────────────────┐
  │  3. LBIST执行     │  Logic BIST（CPU核心逻辑）
  │     (可选)        │  失败→系统复位
  └─────────┬─────────┘
            │
            ▼
  ┌───────────────────┐
  │  4. SRAM初始化    │  清除所有SRAM + 生成ECC
  │  (自动/手动)      │  等待完成
  └─────────┬─────────┘
            │
            ▼
  ┌───────────────────┐
  │  5. MBIST执行     │  MTU执行内存自检
  │  (关键！)         │  失败→SMU告警→安全状态
  └─────────┬─────────┘
            │
            ▼
  ┌───────────────────┐
  │  6. CPU启动       │  开始执行用户代码
  └───────────────────┘

MBIST启动测试代码示例：

// 启动阶段MBIST测试
void Startup_MBIST(void)
{
    printf("Starting MTU MBIST...\n");

    bool all_pass = TRUE;

    // 按优先级测试关键SRAM
    IfxMtu_MbistSel critical_memories[] = {
        IfxMtu_MbistSel_cpu0_dspr,    // CPU0数据缓存
        IfxMtu_MbistSel_cpu0_pspr,    // CPU0程序缓存
        IfxMtu_MbistSel_cpu1_dspr,    // CPU1数据缓存
        IfxMtu_MbistSel_lmu,          // 本地存储单元
        IfxMtu_MbistSel_dma,          // DMA缓存
    };

    for (int i = 0; i < sizeof(critical_memories)/sizeof(IfxMtu_MbistSel); i++) {
        printf("Testing memory %d...\n", i);

        if (!IfxMtu_runNonDestructiveInversionTest(critical_memories[i])) {
            printf("FAIL: Memory %d\n", i);
            all_pass = FALSE;

            // 触发SMU告警
            SMU_Report_Error(MTU_ALARM_GROUP, critical_memories[i]);
        }
    }

    if (!all_pass) {
        // 进入安全状态（不启动应用）
        while(1);  // 或触发系统复位
    }

    printf("MBIST All PASS\n");
}

4.2 运行阶段周期自检

对于ASIL-D应用，除了启动自检，还需要在运行时执行周期性自检：

// 运行时MBIST任务
void MBIST_Periodic_Task(void)
{
    static uint8 current_gang = 0;
    static bool testing = FALSE;

    // 一个测试周期内只测一个Gang
    if (!testing) {
        // 启动新测试
        testing = TRUE;
        IfxMtu_enableModule();
        IfxMtu_runNonDestructiveInversionTest(gang_to_memory[current_gang]);
    }

    // 检查测试完成
    if (IfxMtu_isTestComplete()) {
        bool result = IfxMtu_getTestResult();

        if (!result) {
            // 测试失败
            SMU_Report_Error(MTU_ALARM_GROUP, current_gang);
        }

        // 切换到下一Gang
        current_gang = (current_gang + 1) % NUM_GANGS;
        testing = FALSE;
    }
}

// 100ms周期任务（OS调度）
void MBIST_100ms_Task(void)
{
    static uint32 cycle_counter = 0;

    // 每秒执行一次完整测试循环
    if (++cycle_counter >= 10) {
        cycle_counter = 0;
        MBIST_Periodic_Task();
    }
}

4.3 软件触发机制

MTU提供丰富的软件接口用于触发测试：

| API | 功能 |
| `IfxMtu_enableModule()` | 使能MTU模块 |
| `IfxMtu_clearSram()` | 清除SRAM |
| `IfxMtu_runNonDestructiveInversionTest()` | 执行NDT |
| `IfxMtu_isTestComplete()` | 查询测试完成状态 |
| `IfxMtu_getTestResult()` | 获取测试结果 |
| `IfxMtu_enableMbistShell()` | 使能MBIST控制器 |

`IfxMtu_disableMbistShell()`	禁用MBIST控制器

4.4 性能影响评估

MBIST测试会占用一定的CPU时间和内存带宽，需要评估其对实时性能的影响：

| 测试方式 | 耗时 | CPU占用 | 内存可用性 |
| **启动全测** | 100-500ms | 0%（硬件执行） | 暂停访问 |
| **周期Gang轮测** | 1-5ms/Gang | 极低 | 其他Gang可用 |

**按需测试**	即时响应	按需	按需

优化策略：

1. Gang轮测：将测试分散到多个周期，避免长时阻塞

2. DMA配合：使用DMA执行测试，减少CPU干预

3. 优先级调度：在系统空闲时（如IDLE任务）执行

五、故障检测与安全响应

5.1 错误分类

MTU相关的错误可分为两类：

| 错误类型 | 代码 | 检测机制 | 处理要求 |
| **SED**（可纠正） | 0x01 | ECC自动检测+纠正 | 记录，可选响应 |

**UCE**（不可纠正）	0x02	ECC检测	必须触发SMU告警

// 错误状态寄存器
typedef struct {
    uint32 CEIF : 1;    // 可纠正错误中断标志
    uint32 UCEIF : 1;   // 不可纠正错误中断标志
    uint32 MTTIF : 1;   // 测试完成中断标志
    uint32 MTFIF : 1;   // 测试失败中断标志
    // ... 更多状态位
} MTU_IS_FLAGS;

5.2 SMU告警响应

当MTU检测到UCE错误时，会自动触发SMU（Safety Management Unit）告警：

// SMU告警配置
void SMU_MTU_Configuration(void)
{
    // 配置SMU告警响应
    SMU_Set_Response(SMU_ALARM_MTU_UCE, SMU_RESPONSE_RESET);

    // 或更安全的方式：立即进入安全状态
    SMU_Set_Response(SMU_ALARM_MTU_UCE, SMU_RESPONSE_SAFE_STATE);
}

// SMU响应定义
typedef enum {
    SMU_RESPONSE_NONE = 0,      // 无响应
    SMU_RESPONSE_NMI = 1,        // 不可屏蔽中断
    SMU_RESPONSE_RESET = 2,     // 系统复位
    SMU_RESPONSE_SAFE_STATE = 3 // 进入安全状态
} SMU_Response;

5.3 安全状态转换

根据ISO 26262要求，当检测到不可纠正的存储错误时，系统必须进入安全状态：

  正常状态 ──检测到UCE错误──► SMU告警 ──► 安全状态
                                │
                                ├── 复位（快速恢复）
                                │
                                └── 安全模式运行（降级功能）

安全状态设计原则：

1. 数据保护：避免使用故障存储区的数据

2. 功能降级：禁用依赖故障区域的功能

3. 诊断记录：保存错误上下文供后续分析

4. 冗余切换：切换到备份数据路径（如有）

// 安全状态处理
void Safe_State_Handler(void)
{
    // 1. 禁用故障区域访问
    Disable_Memory_Region(FAULTY_RAM);

    // 2. 切换到安全数据备份
    Switch_To_Safe_Data_Region();

    // 3. 记录诊断信息
    Dem_ReportErrorStatus(DEM_EVENT_ID_MTU_UCE, DEM_EVENT_STATUS_FAILED);

    // 4. 通知上层应用
    Appl_SafeStateIndication(SAFE_STATE_RAM_FAULT);

    // 5. 进入安全循环
    while (1) {
        Watchdog_Feed();
        Safe_State_Idle();
    }
}

5.4 与ISO 26262的对应关系

MTU机制满足ISO 26262对存储系统诊断的多项要求：

| ISO 26262条款 | MTU满足方式 |
| **硬件架构指标** | MTU提供高诊断覆盖率（DC），提升SPFM/LFM |
| **启动测试** | MBIST NDT作为上电自检（POST）的一部分 |
| **运行测试** | 周期性MBIST支持现场诊断 |
| **安全状态** | UCE触发SMU响应，确保进入安全状态 |

**FTTI满足**	MTU响应时间 < 1ms，满足大多数FTTI要求

六、架构图与总结

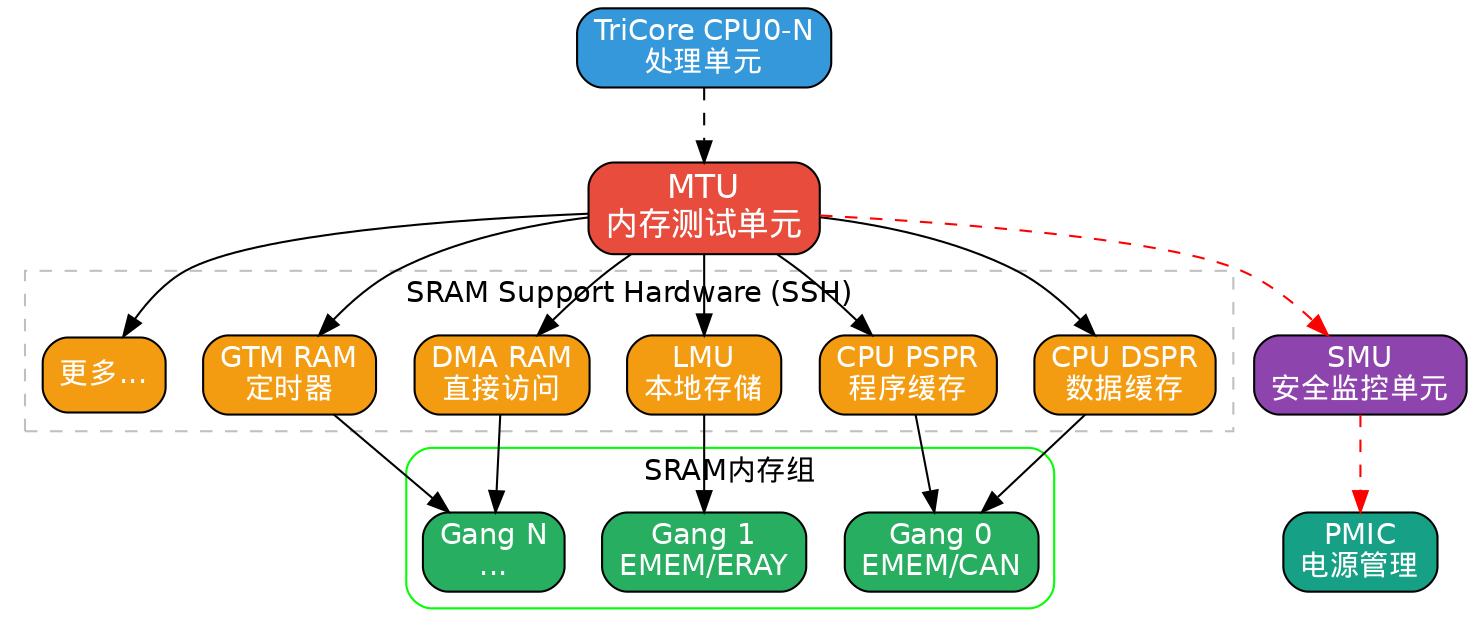

图1：AURIX TC3xx MTU内存测试架构图，展示MTU与SSH、SRAM、SMU的协作关系

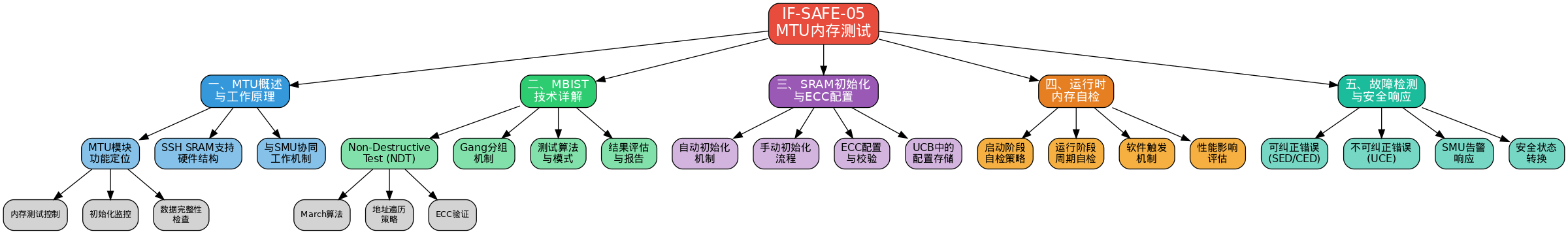

图2：本文核心知识点思维导图

七、代码实战：完整MBIST示例

/**
 * MTU_MBIST.c - AURIX TC3xx MBIST完整示例
 * 适用于: TC37x, TC38x, TC39x等
 */

#include "IfxMtu.h"
#include "IfxScuWdt.h"
#include "IfxPort.h"

// LED定义（KIT_A2G_TC375_LITE板）
#define LED_PASS  IfxPort_P00_5
#define LED_FAIL  IfxPort_P00_6

// 错误注入开关（仅用于测试）
volatile boolean g_errorInjection = FALSE;

/**
 * 初始化LED
 */
void LED_Init(void)
{
    IfxPort_setPinMode(LED_PASS, IfxPort_Mode_outputPushPullGeneral);
    IfxPort_setPinMode(LED_FAIL, IfxPort_Mode_outputPushPullGeneral);
    IfxPort_setPinHigh(LED_PASS);
    IfxPort_setPinHigh(LED_FAIL);
}

/**
 * LED控制
 */
void LED_SetState(IfxPort_Pin pin, boolean on)
{
    if (on) {
        IfxPort_setPinLow(pin);   // LED低电平点亮
    } else {
        IfxPort_setPinHigh(pin);
    }
}

/**
 * 获取MBIST错误状态
 */
uint32 get_MTU_MBIST_Errors(void)
{
    // 检查SMU ECCD.UCERR或FAULTSTS.OPERR
    // 注意：系统复位后这些位会被设置
    return 0;  // 简化实现
}

/**
 * 清除MBIST错误状态
 */
void clear_MTU_MBIST_Errors(void)
{
    // 清除SMU告警和错误标志
    // 实现依赖于具体芯片
}

/**
 * MBIST测试函数
 */
boolean test_MTU_MBIST(IfxMtu_MbistSel memory)
{
    boolean test_pass = TRUE;

    // 使能MTU模块
    IfxMtu_enableModule();

    // 检查并清除未清除的错误
    if (get_MTU_MBIST_Errors() != 0) {
        clear_MTU_MBIST_Errors();
    }

    // 使用MTU清除SRAM内容
    IfxMtu_clearSram(memory);

    // （可选）注入错误用于测试
    if (g_errorInjection == TRUE) {
        // 此处实现错误注入逻辑
    }

    // 执行非破坏性测试
    boolean result = IfxMtu_runNonDestructiveInversionTest(memory);

    if (result == FALSE) {
        test_pass = FALSE;
    }

    return test_pass;
}

/**
 * 主测试循环
 */
int core0_main(void)
{
    // 初始化
    LED_Init();

    printf("MTU MBIST Test Starting...\n");

    // 测试DMARAM
    boolean dmaram_result = test_MTU_MBIST(IfxMtu_MbistSel_dma);

    if (dmaram_result == TRUE) {
        printf("DMARAM Test: PASS\n");
        LED_SetState(LED_PASS, TRUE);
    } else {
        printf("DMARAM Test: FAIL\n");
        LED_SetState(LED_FAIL, TRUE);
    }

    while (1) {
        // 主循环
    }

    return 0;
}

八、附录：MTU寄存器速查

| 寄存器 | 偏移 | 功能 |
| MTU_ACCEN0 | 0x00 | 访问使能0 |
| MTU_ACCEN1 | 0x04 | 访问使能1 |
| MTU_MC | 0x08 | MTU控制 |
| MTU_MSTAT | 0x0C | MTU状态 |
| MTU_MCOUNT | 0x10 | 内存计数 |
| MTU_MAD | 0x14 | 内存地址 |

MTU_MD	0x18	内存数据

---

下期预告：IF-SAFE-06将详解安全IO设计，涵盖采集通道保护、执行输出保护、以及通信端口的完整性验证，构建完整的功能安全保护链。
