STM32 零基础可移植教程 22：SPI 入门，先读一个外部 Flash

前面几篇我们讲完了 I2C：

bash 复制代码

第 18 篇：I2C Scanner，先确认总线上有没有设备
第 19 篇：I2C 读写寄存器，先读一个设备 ID

这一篇开始讲 SPI。但在动手之前，我们先搞清楚 SPI 到底是什么。

SPI 是什么？

SPI 全称是 Serial Peripheral Interface（串行外设接口）。

它是一种让单片机（主机）和外部芯片（从机）之间互相通信的协议。听起来很抽象？拆开看就简单了。

串行（Serial）：数据是一位一位发的，不是 8 位一起发。好处是引脚少。

同步（Synchronous）：通信双方共用一根时钟线（SCK）。时钟就像节拍器------主机敲一下，双方同时收发一位数据。

这和 UART 不一样。UART 没有独立的时钟线，双方要靠提前约定好的波特率来猜对方什么时候开始发。SPI 不用猜------时钟线会明确告诉双方"现在收/发一位"。

全双工（Full-Duplex）：SPI 可以同时收发。主机通过 MOSI 发数据的同时，从机也在通过 MISO 回数据。就像两条独立车道，一进一出互不影响。

这是 SPI 很关键的一个特点------主机每发一个字节，必然同时收到一个字节。后面写代码时会反复体会到这一点。

SPI 的四根线

SPI 最少需要 4 根线：

信号

全称

方向

干什么的

| --- | --- | --- | --- |

SCK

Serial Clock

主机→从机

时钟线，主机控制通信节奏

MOSI

Master Out Slave In

主机→从机

主机发给从机的数据线

MISO

Master In Slave Out

从机→主机

从机回给主机的数据线

Chip Select

主机→从机

片选，告诉哪个从机"轮到你了"

两个容易记混的名字：

bash 复制代码

MOSI = Master Output, Slave Input  → 主机出，从机进
MISO = Master Input, Slave Output  → 主机进，从机出

接线的时候别接反，这是 SPI 调试中最常见的错误。

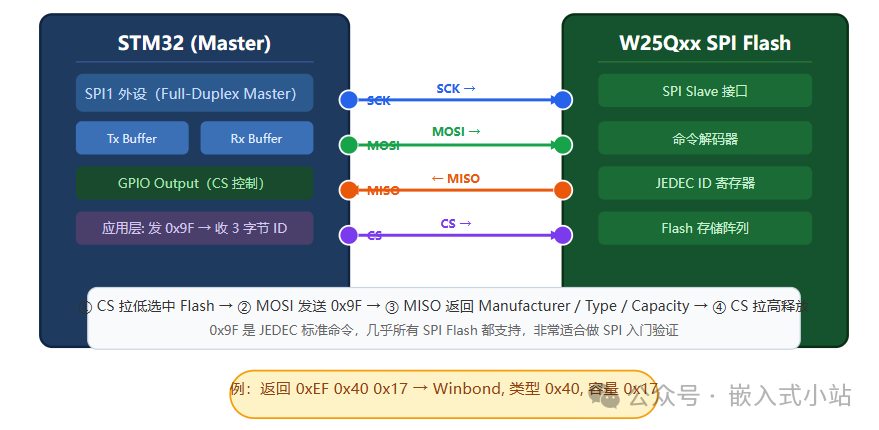

一次 SPI 通信长什么样

假设你想读一个 Flash 芯片的 ID：

主机把 Flash 的 CS 拉低 → "Flash，我要跟你说话了"
主机通过 MOSI 发送命令字节（比如 0x9F，意思是"报上你的 ID"）
主机继续发几个哑字节 （dummy byte，通常是 0xFF）------目的是让时钟继续跳。因为时钟每跳一次，从机才能通过 MISO 回传一位数据
从机通过 MISO 把 ID 数据一位一位传回来
主机把 CS 拉高 → "我说完了"

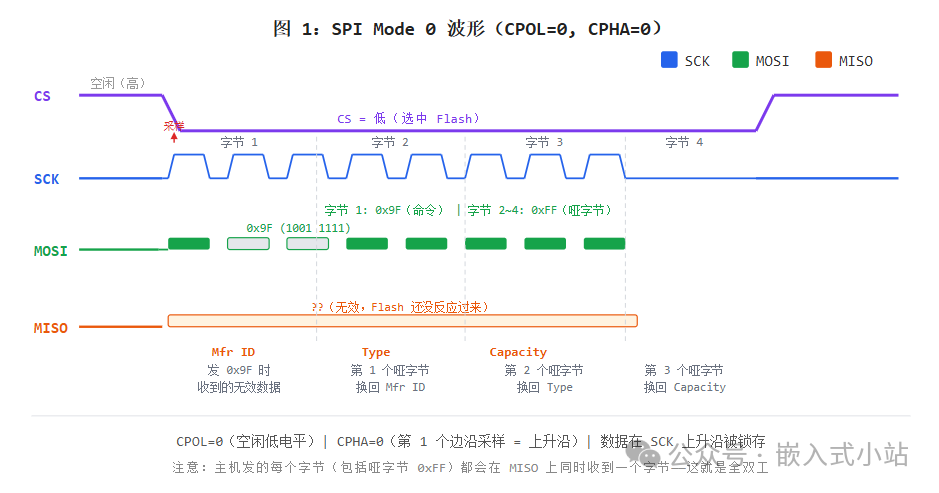

流程图：

bash 复制代码

CS:   \___________________/
      拉低              拉高

SCK:   |‾|_|‾|_|‾|_|‾|_|   （时钟一直在跳）

MOSI:  [0x9F][0xFF][0xFF][0xFF]  （主机发送）

MISO:  [??  ][ID1 ][ID2 ][ID3 ]  （从机回复）

注意：主机发的后 3 个字节（0xFF）本身对 Flash 没有意义，但它们的作用很大------制造时钟。因为 SPI 的时钟是主机控制的，只有主机发数据时钟才会跳，时钟跳了从机才能回数据。

为什么 SPI 没有地址？

这是 SPI 和 I2C 最核心的区别。

I2C 是地址寻址：总线上挂多个设备，每个有一个 7 位地址。主机先发地址，地址匹配的从机回应。

SPI 是硬件片选：

bash 复制代码

SCK、MOSI、MISO 三根线 → 所有从机共用
CS 线 → 每个从机独占一根，接到主机的一个 GPIO

主机想跟谁说话，就把谁的 CS 拉低。其他从机的 CS 保持高电平，它们会自动忽略总线上的数据。

bash 复制代码

         SCK / MOSI / MISO（三根线所有设备共用）
              |
     +--------+--------+
     |        |        |
    CS1      CS2      CS3
     |        |        |
   从机1    从机2    从机3

所以 SPI 没有 I2C Scanner 那种"扫一遍总线看谁在"的功能。你必须事先知道：接的是哪个芯片、它的 CS 是哪个 GPIO、它支持什么命令、它的 SPI Mode 是什么。

SPI Mode（CPOL 和 CPHA）

SPI 有一个让新手容易困惑的配置：SPI Mode。它由两个参数决定：

CPOL（Clock Polarity，时钟极性）：时钟空闲时是高电平还是低电平
CPHA（Clock Phase，时钟相位）：在时钟的第几个边沿采样数据

组合出 4 种模式：

Mode

CPOL

CPHA

空闲时 SCK

在哪个边沿采样

| --- | --- | --- | --- | --- |

Mode 0

低电平

第 1 个边沿

Mode 1

低电平

第 2 个边沿

Mode 2

高电平

第 1 个边沿

Mode 3

高电平

第 2 个边沿

不要被这 4 种模式吓到。 对于 W25Qxx 这类 SPI Flash，入门阶段记住一句话：

先用 Mode 0（CPOL = Low，CPHA = 1 Edge）。绝大多数 Flash 都支持。等调通了再研究其他模式。

模式配错的典型现象：读出来全是 0xFF、全是 0x00、或者每次读的值不一样。

SPI、I2C、UART 快速对比

| |

SPI

I2C

UART

| --- | --- | --- | --- |

最少线数

4 根

2 根

2 根（TX/RX）

通信方式

同步

异步

双工

全双工

半双工

全双工

速度

快（MHz 级）

较慢

中等

区分设备

CS 硬件片选

地址寻址

点对点，无寻址

总线扫描

无

有（I2C Scanner）

无

典型场景

Flash、屏幕、传感器

传感器、RTC、EEPROM

串口调试、GPS、蓝牙

有了这些基础概念，再来看具体怎么用 STM32 的 SPI 外设。

所以这一篇只做一个明确目标：

bash 复制代码

用 STM32 SPI 读取一个外部 SPI Flash 的 JEDEC ID

这类 SPI Flash 常见型号是 W25Qxx。

它们通常支持一个标准命令：

bash 复制代码

0x9F：Read JEDEC ID

主机发 0x9F，Flash 会返回 3 个字节：

bash 复制代码

Manufacturer ID
Memory Type
Capacity

这非常适合做 SPI 入门验证。

本篇目标

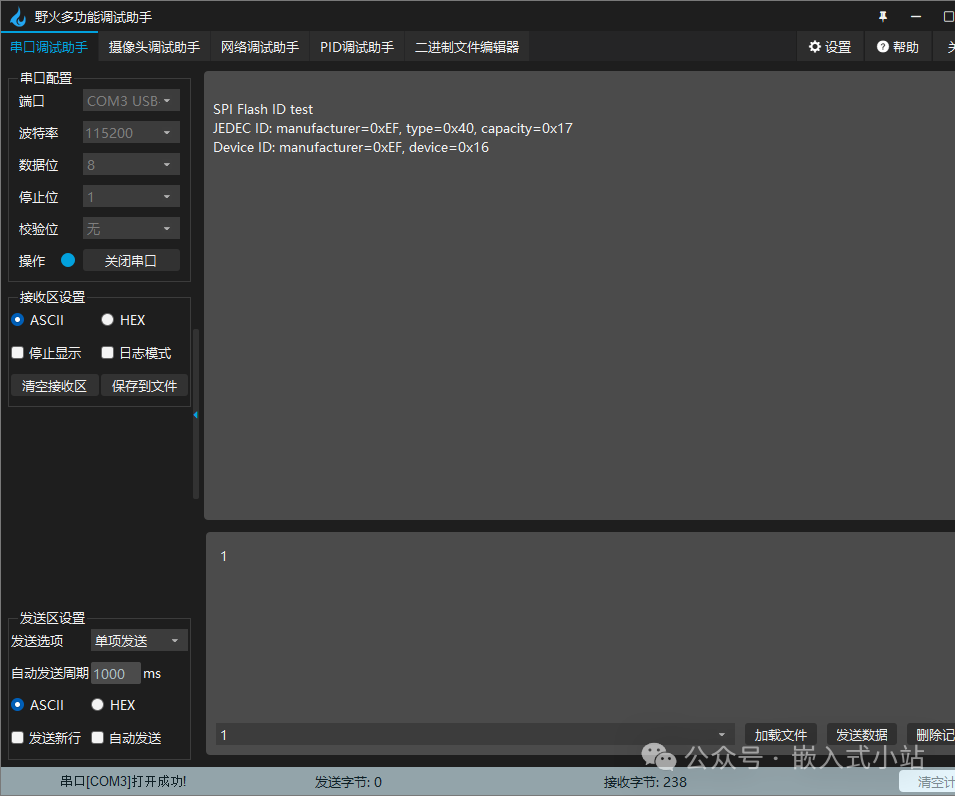

最终现象：

串口打印类似：

bash 复制代码

SPI Flash ID test
JEDEC ID: manufacturer=0xEF, type=0x40, capacity=0x17
Device ID: manufacturer=0xEF, device=0x16

不同 Flash 型号读出来的值可能不一样。

比如 W25Q32、W25Q64、W25Q128 的容量字节就会不同。

本篇用到的外设：

bash 复制代码

SPI
GPIO Output
USART printf

本篇跑通标准：

CubeMX 能正确配置 SPI Master；
CS 引脚能作为普通 GPIO 输出；
串口能打印 JEDEC ID；
知道 SCK/MISO/MOSI/CS 分别是什么；
知道 SPI 没有 I2C Scanner 那种地址扫描；
换 SPI Flash 或换板子时，知道要改 SPI 实例、引脚、CS 和 SPI Mode。

准备工作

你需要准备：

项目

说明

| --- | --- |

STM32 开发板

任意带 SPI 的 STM32 都可以

SPI Flash 模块

W25Q32/W25Q64/W25Q128 等都可以

下载器

ST-LINK/V2 或板载 ST-LINK

串口工具

用来看 ID 输出

杜邦线

外接 SPI Flash 模块时使用

原理图/模块资料

确认引脚和供电电压

如果你的开发板板载了 SPI Flash，也可以直接用板载 Flash。

但一定要看原理图，确认它接到哪个 SPI：

bash 复制代码

SPI1 还是 SPI2
SCK/MISO/MOSI 是哪些引脚
CS 接到哪个 GPIO

如果你暂时没有 SPI Flash，就不太适合完整验证这一篇。

SPI 没有 I2C Scanner 那种"空总线也能扫一遍"的验证方式。

没有从机时，MISO 可能读到：

bash 复制代码

0xFF
0x00
随机值

这些都不能证明 SPI 真的通了。

硬件连接

SPI Flash 常见引脚：

SPI Flash

STM32

| --- | --- |

VCC

3.3V

GND

SCK / CLK

SPI SCK

DO / SO / MISO

SPI MISO

DI / SI / MOSI

SPI MOSI

CS / NSS

任意普通 GPIO 输出

注意几个命名：

bash 复制代码

MOSI：Master Out Slave In，主机输出，从机输入
MISO：Master In Slave Out，主机输入，从机输出

所以接线是：

bash 复制代码

STM32 MOSI -> Flash DI/SI
STM32 MISO -> Flash DO/SO
STM32 SCK  -> Flash CLK/SCK
STM32 GPIO -> Flash CS

别把 MOSI 和 MISO 接反。

很多模块丝印写的是：

bash 复制代码

DO
DI
CLK
CS

其中：

bash 复制代码

DO -> 接 STM32 MISO
DI -> 接 STM32 MOSI

这点很容易接错。

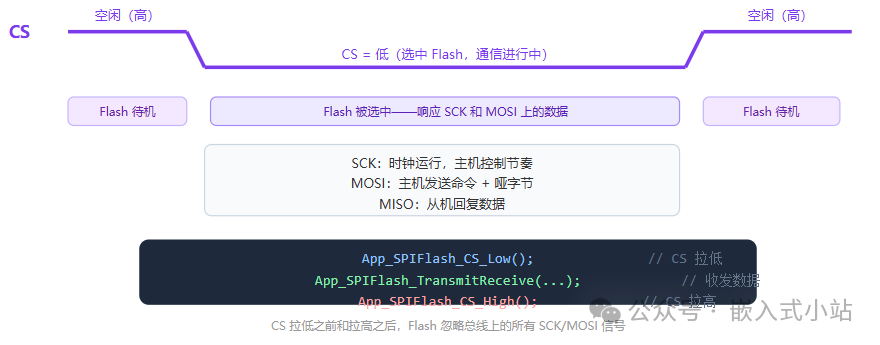

CS 为什么单独用 GPIO 控制

SPI 的 CS 很关键。

它的作用是：

bash 复制代码

选中当前要通信的从机

通常：

bash 复制代码

CS 拉低 -> 选中 Flash
CS 拉高 -> 结束本次通信

本篇不依赖硬件 NSS。

我们把 CS 当成普通 GPIO 输出，自己控制：

bash 复制代码

CS 拉低
发送命令并接收数据
CS 拉高

这样做的好处是：

新手更容易理解一帧 SPI 通信的开始和结束；
后面一个 SPI 总线上挂多个设备时，每个设备都可以有自己的 CS；
不同开发板移植时，只要改 CS 引脚即可。

本篇要求在 CubeMX 里给 CS 引脚设置 User Label：

bash 复制代码

SPI_FLASH_CS

这样代码里会使用：

bash 复制代码

SPI_FLASH_CS_GPIO_Port
SPI_FLASH_CS_Pin

如果没设置标签，编译时会直接报错提醒。

CubeMX 配置步骤

1. 新建或复制工程

建议从第 07 篇 USART printf 工程复制一份，改名为：

bash 复制代码

22_spi_flash_id

因为这篇需要串口打印 ID。

如果你重新建工程，也按前面流程：

选择芯片型号；

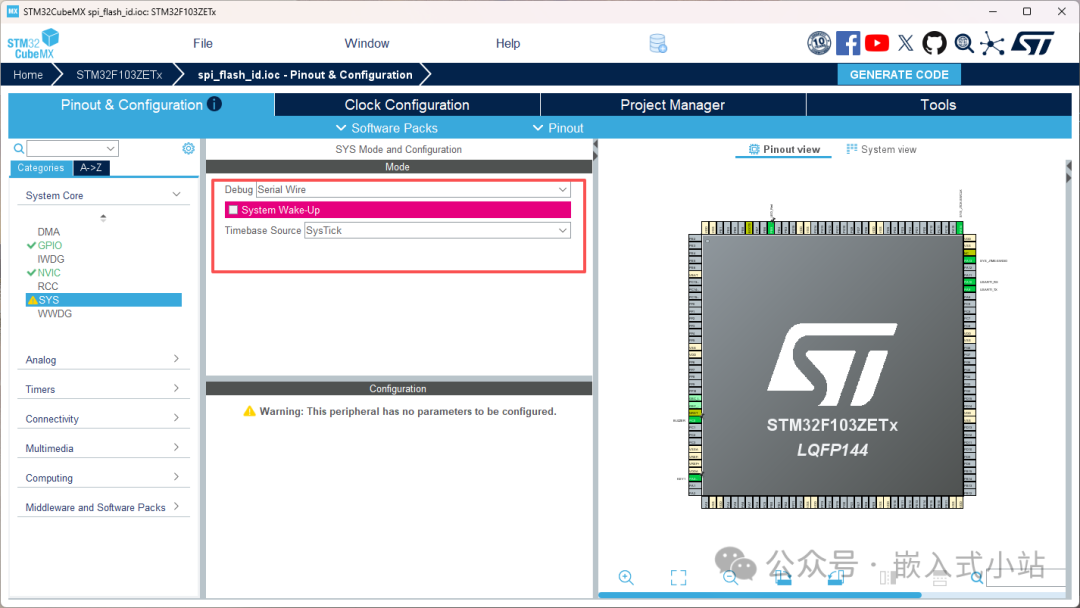

SYS -> Debug 设置为 Serial Wire；
配置 USART printf；
配置 SPI；
配置 CS GPIO；
生成 Keil 工程。

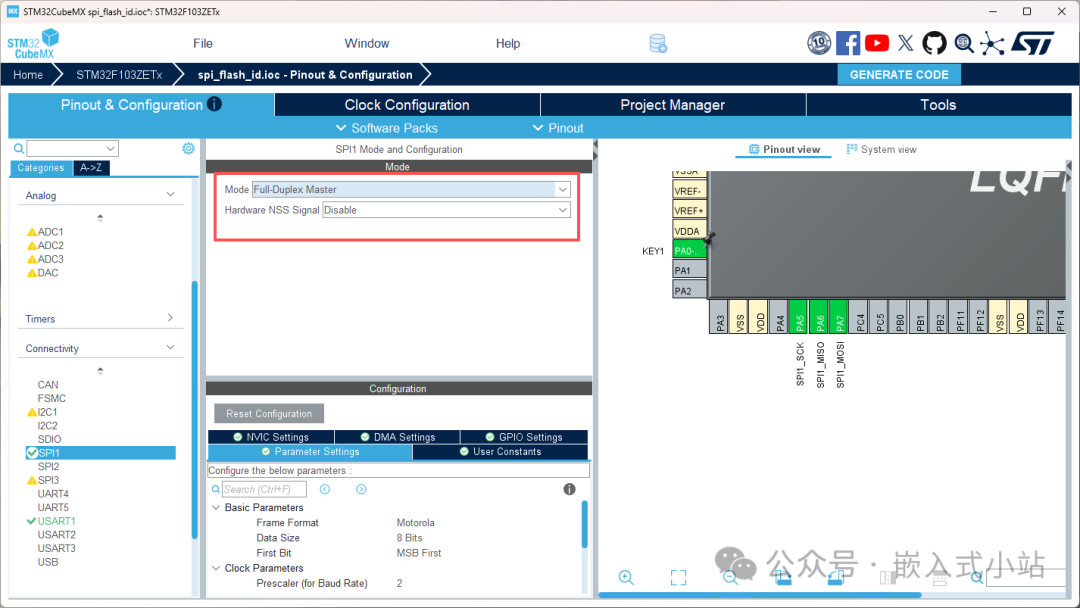

2. 配置 SPI

选择一个 SPI，比如：

bash 复制代码

SPI1

模式选择：

bash 复制代码

Full-Duplex Master

常见 SPI1 引脚示例：

SPI1 信号

常见引脚

| --- | --- |

SCK

PA5

MISO

PA6

MOSI

PA7

具体以你的芯片和开发板原理图为准。

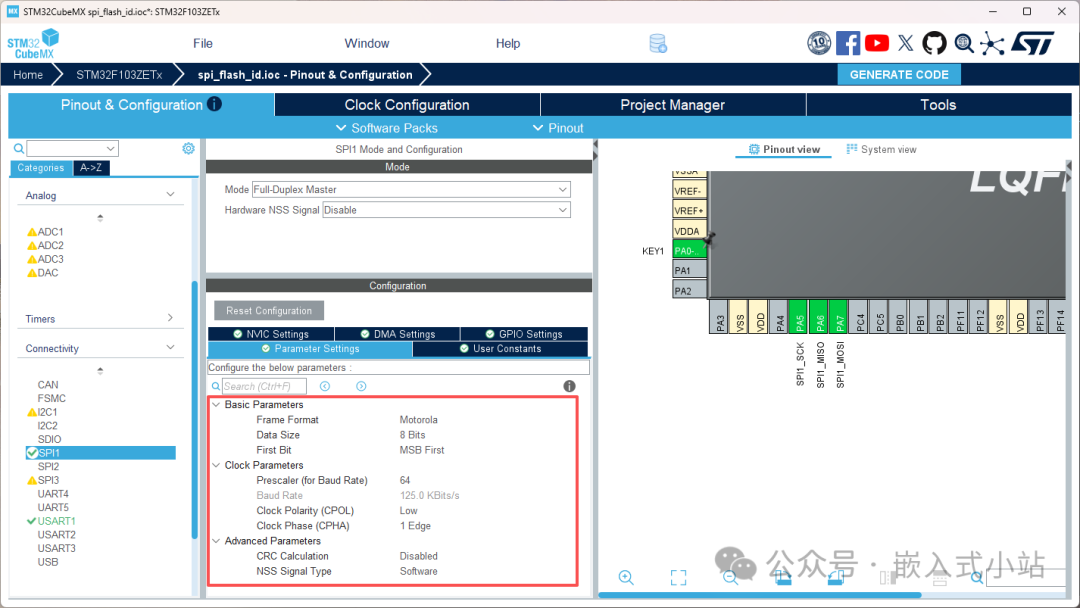

3. 设置 SPI 参数

推荐入门配置：

配置项

推荐值

说明

| --- | --- | --- |

Mode

Full-Duplex Master

STM32 当主机

Hardware NSS Signal

Disable / Software

CS 用普通 GPIO 控制

Data Size

8 Bits

Flash 命令按字节收发

First Bit

MSB First

常见 SPI Flash 要求

Prescaler

64 或 128

先慢一点，稳定优先

Clock Polarity

Low

Mode 0

Clock Phase

1 Edge

Mode 0

CRC Calculation

Disable

入门先不用

为什么分频先设大一点？

因为刚开始排查接线和模式，速度越慢越好排。

等 ID 读通了，再逐步提高 SPI 速度。

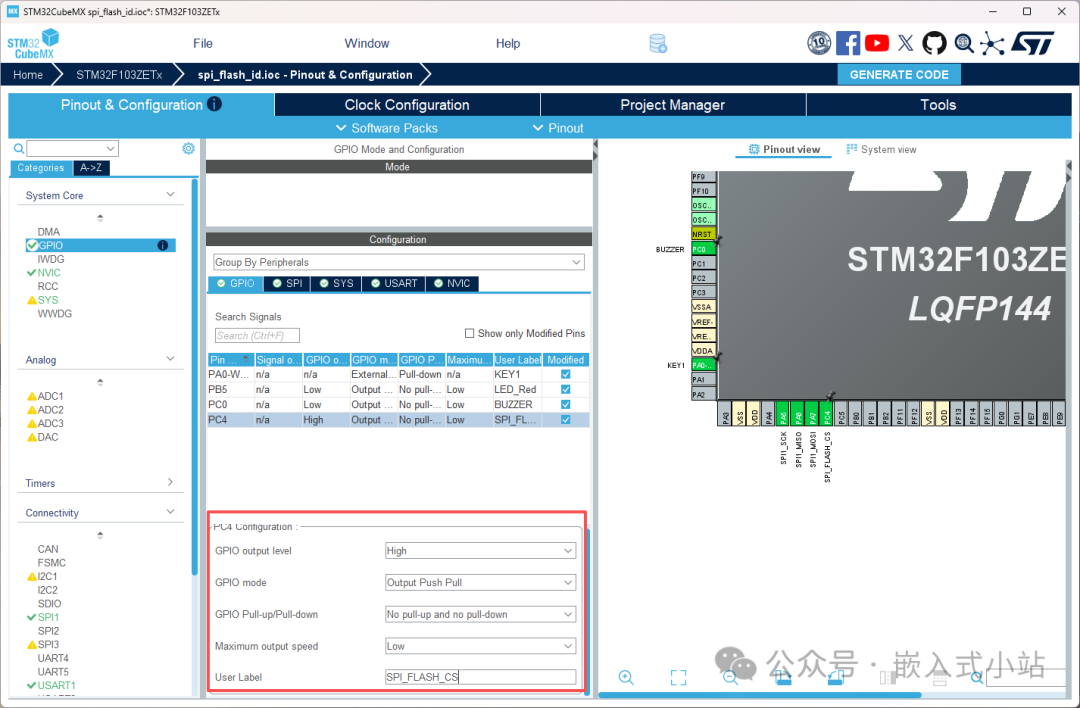

4. 配置 CS 引脚

找一个普通 GPIO 作为 Flash 的 CS。

配置为：

bash 复制代码

GPIO_Output

初始电平建议：

bash 复制代码

High

因为 CS 通常低电平有效。

User Label 设置为：

bash 复制代码

SPI_FLASH_CS

CubeMX 生成后，main.h 里会有：

bash 复制代码

#define SPI_FLASH_CS_Pin ...
#define SPI_FLASH_CS_GPIO_Port ...

本篇代码就靠这两个宏控制片选。

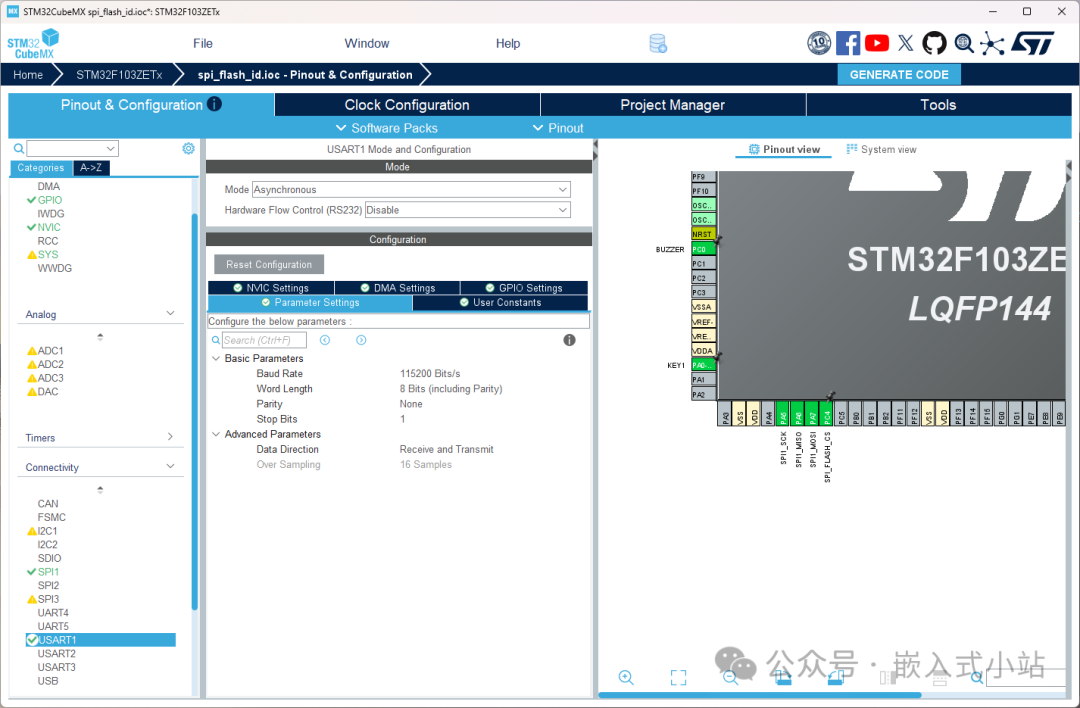

5. 配置 USART printf

继续使用前面的串口打印配置：

bash 复制代码

115200
8 数据位
无校验
1 停止位

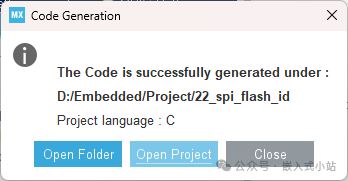

6. 生成 Keil 工程

点击：

bash 复制代码

GENERATE CODE

打开 Keil，先编译 CubeMX 原始工程。

确认：

bash 复制代码

0 Error(s)

再加本篇代码。

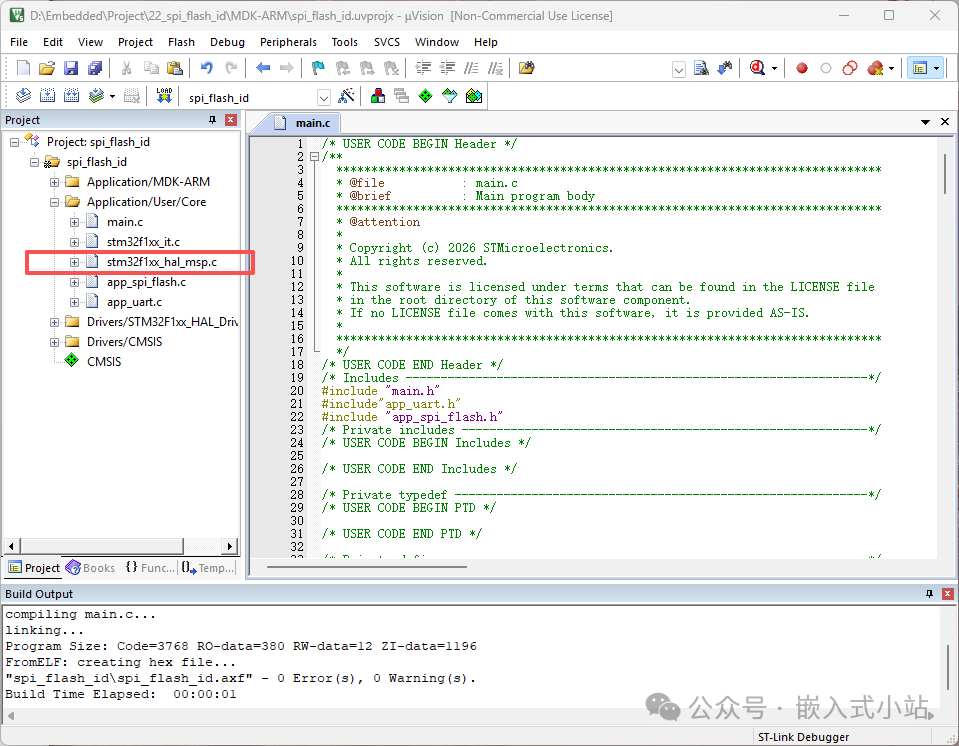

Keil 工程生成和编译

本篇新增两个文件：

bash 复制代码

Core/Inc/app_spi_flash.h
Core/Src/app_spi_flash.c

如果你手动新建 .c 文件，记得在 Keil 工程树里添加：

bash 复制代码

Core/Src/app_spi_flash.c

否则会报：

bash 复制代码

undefined symbol App_SPIFlash_ReadJedecID

这不是函数写错，而是 .c 文件没有参与编译。

完整代码

1. 新建 `Core/Inc/app_spi_flash.h`

bash 复制代码

#ifndef APP_SPI_FLASH_H
#define APP_SPI_FLASH_H

#include "main.h"
#include <stdint.h>

/*
 * JEDEC ID 结构体
 * 通过 0x9F 命令从 SPI Flash 读取，包含制造商、存储类型、容量三个字节
 */
typedef struct
{
    uint8_t manufacturer_id;  /* 制造商 ID，例如 0xEF = Winbond       */
    uint8_t memory_type;      /* 存储类型，不同型号返回不同值          */
    uint8_t capacity;         /* 容量标识，W25Q32/W25Q64/W25Q128 不同  */
} App_SPIFlash_JedecID;

/* 初始化：将 CS 引脚拉高，确保 Flash 处于未选中状态 */
void App_SPIFlash_Init(void);

/* 读取 JEDEC ID（命令 0x9F），结果存入 id 指向的结构体 */
HAL_StatusTypeDef App_SPIFlash_ReadJedecID(App_SPIFlash_JedecID *id);

/* 读取 Device ID（命令 0x90），返回制造商 ID 和设备 ID */
HAL_StatusTypeDef App_SPIFlash_ReadDeviceID(uint8_t *manufacturer_id, uint8_t *device_id);

#endif

2. 新建 `Core/Src/app_spi_flash.c`

bash 复制代码

#include "app_spi_flash.h"

/*
 * 为什么 SPI 和 CS 要分开控制？
 * SPI 外设只负责 SCK/MOSI/MISO 三根线的时序。
 * CS（片选）由应用层通过普通 GPIO 手动拉低/拉高。
 * 好处：一帧通信的开始和结束明确；一个 SPI 总线上挂多个设备时，
 *       每个设备各用一个 GPIO 做 CS；换板子移植时只改 CS 引脚。
 */

/* 默认使用 SPI1。如果 Flash 接到 SPI2，改为 hspi2 即可 */
#ifndef APP_SPI_FLASH_HANDLE
#define APP_SPI_FLASH_HANDLE hspi1
#endif

/* SPI 通信超时时间（毫秒），读 ID 这种几个字节的操作 100ms 足够 */
#ifndef APP_SPI_FLASH_TIMEOUT_MS
#define APP_SPI_FLASH_TIMEOUT_MS 100u
#endif

/* 编译期检查：CS 引脚必须在 CubeMX 中设置 User Label = "SPI_FLASH_CS" */
#ifndef SPI_FLASH_CS_GPIO_Port
#error "SPI_FLASH_CS_GPIO_Port is not defined. Set CS pin User Label to SPI_FLASH_CS in CubeMX."
#endif

#ifndef SPI_FLASH_CS_Pin
#error "SPI_FLASH_CS_Pin is not defined. Set CS pin User Label to SPI_FLASH_CS in CubeMX."
#endif

/*
 * SPI Flash 常用命令
 * 0x9F = JEDEC ID：读取制造商 + 存储类型 + 容量（3 字节）
 * 0x90 = Device ID：需要先发 3 字节地址，返回制造商 + 设备 ID
 */
#define APP_SPI_FLASH_CMD_JEDEC_ID  0x9Fu
#define APP_SPI_FLASH_CMD_DEVICE_ID 0x90u

/*
 * 哑字节（Dummy Byte）
 * SPI 是全双工的：主机每发一个字节，必然同时收到一个字节。
 * 当主机只想收数据时，必须发一些无意义的字节来维持时钟------这就是哑字节。
 * 为什么是 0xFF？Flash 的 MISO 空闲时通常被上拉，发 0xFF 干扰最小。
 */
#define APP_SPI_FLASH_DUMMY_BYTE    0xFFu

/* 引用 CubeMX 在 spi.c 中生成的 SPI 句柄 */
extern SPI_HandleTypeDef APP_SPI_FLASH_HANDLE;

/* CS 拉低：选中 Flash。CS 低电平有效------Flash 看到 CS 变低才开始响应 */
static void App_SPIFlash_CS_Low(void)
{
    HAL_GPIO_WritePin(SPI_FLASH_CS_GPIO_Port, SPI_FLASH_CS_Pin, GPIO_PIN_RESET);
}

/* CS 拉高：取消选中 Flash，通信结束 */
static void App_SPIFlash_CS_High(void)
{
    HAL_GPIO_WritePin(SPI_FLASH_CS_GPIO_Port, SPI_FLASH_CS_Pin, GPIO_PIN_SET);
}

/*
 * 封装 HAL 的发送+接收函数。
 * 为什么用 HAL_SPI_TransmitReceive 而不是分开写？
 * 因为 SPI 是全双工的------收发在同一个时钟周期完成，
 * 分开调用会导致中间时钟停顿，Flash 可能误判。
 */
static HAL_StatusTypeDef App_SPIFlash_TransmitReceive(const uint8_t *tx_data,
                                                      uint8_t *rx_data,
                                                      uint16_t length)
{
    return HAL_SPI_TransmitReceive(&APP_SPI_FLASH_HANDLE,
                                   (uint8_t *)tx_data,
                                   rx_data,
                                   length,
                                   APP_SPI_FLASH_TIMEOUT_MS);
}

/* 初始化：上电后调用一次，确保 CS 为高（Flash 未选中） */
void App_SPIFlash_Init(void)
{
    App_SPIFlash_CS_High();
}

/*
 * 读取 JEDEC ID（命令 0x9F）
 *
 * 通信时序（参考前面"一次 SPI 通信长什么样"的图）：
 *   CS 拉低
 *   MOSI 发送: [0x9F] [0xFF] [0xFF] [0xFF]
 *   MISO 收到: [??  ] [ID1 ] [ID2 ] [ID3 ]
 *   CS 拉高
 *
 * rx_buffer 下标说明：
 *   [0] = 发送 0x9F 时收到的（无效，Flash 还没反应过来）
 *   [1] = 第 1 个哑字节换回 → Manufacturer ID
 *   [2] = 第 2 个哑字节换回 → Memory Type
 *   [3] = 第 3 个哑字节换回 → Capacity
 */
HAL_StatusTypeDef App_SPIFlash_ReadJedecID(App_SPIFlash_JedecID *id)
{
    uint8_t tx_buffer[4] =
    {
        APP_SPI_FLASH_CMD_JEDEC_ID,   /* [0] 命令                        */
        APP_SPI_FLASH_DUMMY_BYTE,     /* [1] 哑字节 → 换 Manufacturer ID */
        APP_SPI_FLASH_DUMMY_BYTE,     /* [2] 哑字节 → 换 Memory Type     */
        APP_SPI_FLASH_DUMMY_BYTE      /* [3] 哑字节 → 换 Capacity         */
    };
    uint8_t rx_buffer[4] = {0u};
    HAL_StatusTypeDef status;

    if (id == 0)                     /* 空指针保护 */
    {
        return HAL_ERROR;
    }

    /* 标准 SPI 通信帧：CS 拉低 → 收发数据 → CS 拉高 */
    App_SPIFlash_CS_Low();
    status = App_SPIFlash_TransmitReceive(tx_buffer, rx_buffer, 4u);
    App_SPIFlash_CS_High();

    if (status != HAL_OK)
    {
        return status;               /* SPI 通信失败，直接返回错误码 */
    }

    /* 从接收缓冲区提取 3 字节 ID（跳过 [0]，那是命令阶段的无效数据） */
    id->manufacturer_id = rx_buffer[1];
    id->memory_type      = rx_buffer[2];
    id->capacity         = rx_buffer[3];

    return HAL_OK;
}

/*
 * 读取 Device ID（命令 0x90）
 *
 * 通信时序：
 *   MOSI: [0x90] [0x00] [0x00] [0x00] [0xFF] [0xFF]
 *         \命令/ \---- 3 字节地址 ----/ \-- 哑字节 --/
 *   MISO: [??  ] [??  ] [??  ] [??  ] [ID1 ] [ID2 ]
 *
 * 和 0x9F 的区别：0x9F 不需要地址直接返回，0x90 需要先发 3 字节地址
 * 两个命令返回的 manufacturer ID 应该一致，可以互相印证
 *
 * rx_buffer 下标说明：
 *   [0..3] = 命令+地址阶段的无效数据
 *   [4] = Manufacturer ID
 *   [5] = Device ID
 */
HAL_StatusTypeDef App_SPIFlash_ReadDeviceID(uint8_t *manufacturer_id, uint8_t *device_id)
{
    uint8_t tx_buffer[6] =
    {
        APP_SPI_FLASH_CMD_DEVICE_ID,  /* [0] 命令 0x90                     */
        0x00u,                        /* [1] 地址字节 1（通常填 0）         */
        0x00u,                        /* [2] 地址字节 2（通常填 0）         */
        0x00u,                        /* [3] 地址字节 3（通常填 0）         */
        APP_SPI_FLASH_DUMMY_BYTE,     /* [4] 哑字节 → 换 Manufacturer ID   */
        APP_SPI_FLASH_DUMMY_BYTE      /* [5] 哑字节 → 换 Device ID         */
    };
    uint8_t rx_buffer[6] = {0u};
    HAL_StatusTypeDef status;

    if ((manufacturer_id == 0) || (device_id == 0))  /* 空指针保护 */
    {
        return HAL_ERROR;
    }

    App_SPIFlash_CS_Low();
    status = App_SPIFlash_TransmitReceive(tx_buffer, rx_buffer, 6u);
    App_SPIFlash_CS_High();

    if (status != HAL_OK)
    {
        return status;
    }

    /* 提取后 2 字节：跳过前面命令+地址阶段的无效数据 */
    *manufacturer_id = rx_buffer[4];
    *device_id       = rx_buffer[5];

    return HAL_OK;
}

这里最关键的是 CS 拉低→收发→CS 拉高这个顺序：

bash 复制代码

App_SPIFlash_CS_Low();                                    // 1. 选中 Flash
status = App_SPIFlash_TransmitReceive(tx_buffer, rx_buffer, 4u); // 2. 发送命令+收数据
App_SPIFlash_CS_High();                                   // 3. 释放 Flash

SPI Flash 看到 CS 拉低后，才认为一帧通信开始。

通信过程中 CS 要保持低。

读完以后 CS 拉高，Flash 才认为这一帧结束。

main.c 调用方式

1. 添加头文件

在 main.c 顶部添加：

bash 复制代码

/* USER CODE BEGIN Includes */
#include "app_spi_flash.h"  /* SPI Flash 驱动 */
#include <stdio.h>           /* printf 需要                   */
/* USER CODE END Includes */

2. 初始化后读取 ID

确认 CubeMX 已生成：

bash 复制代码

MX_GPIO_Init();
MX_SPI1_Init();
MX_USART1_UART_Init();

然后在 USER CODE BEGIN 2 中添加：

bash 复制代码

/* USER CODE BEGIN 2 */
App_SPIFlash_JedecID jedec_id;       /* 存放 JEDEC ID（3 字节）    */
uint8_t manufacturer_id = 0u;        /* 存放 Device ID 的制造商字节 */
uint8_t device_id = 0u;              /* 存放 Device ID 的设备字节   */

App_SPIFlash_Init();                 /* 初始化 CS 为高电平         */

printf("\r\nSPI Flash ID test\r\n");

/* 方式一：用 0x9F 命令读 JEDEC ID */
if (App_SPIFlash_ReadJedecID(&jedec_id) == HAL_OK)
{
    printf("JEDEC ID: manufacturer=0x%02X, type=0x%02X, capacity=0x%02X\r\n",
           jedec_id.manufacturer_id,
           jedec_id.memory_type,
           jedec_id.capacity);
}
else
{
    printf("Read JEDEC ID failed.\r\n");
}

/* 方式二：用 0x90 命令读 Device ID，两个命令返回的 manufacturer 可以互相印证 */
if (App_SPIFlash_ReadDeviceID(&manufacturer_id, &device_id) == HAL_OK)
{
    printf("Device ID: manufacturer=0x%02X, device=0x%02X\r\n",
           manufacturer_id,
           device_id);
}
else
{
    printf("Read Device ID failed.\r\n");
}
/* USER CODE END 2 */

3. while 循环

本篇只在上电后读一次 ID，while 里先不用写。

如果你想每 2 秒读一次，也可以放到 USER CODE BEGIN 3。

但入门调试时，建议先读一次，串口输出更干净。

编译、下载和验证

代码加完后：

Keil 编译；
下载程序；
打开串口助手；
复位开发板；
查看输出。

正常情况下可能看到：

bash 复制代码

SPI Flash ID test
JEDEC ID: manufacturer=0xEF, type=0x40, capacity=0x17
Device ID: manufacturer=0xEF, device=0x16

这里 0xEF 常见于 Winbond。

不同 Flash 返回值可能不同。

如果你看到：

bash 复制代码

JEDEC ID: manufacturer=0xFF, type=0xFF, capacity=0xFF

或者：

bash 复制代码

JEDEC ID: manufacturer=0x00, type=0x00, capacity=0x00

通常说明 SPI 还没真正通。

优先查：

bash 复制代码

CS
MISO/MOSI 是否接反
SPI Mode
Flash 供电
SPI 速度

移植到其他板子的修改点

要改的地方

为什么要改

在哪里改

| --- | --- | --- |

SPI 实例

可能用 SPI1、SPI2、SPI3

CubeMX，APP_SPI_FLASH_HANDLE

SCK/MISO/MOSI 引脚

不同板子 SPI 引脚不同

CubeMX Pinout

CS 引脚

CS 通常是任意 GPIO

CubeMX GPIO，User Label = SPI_FLASH_CS

SPI Mode

不同设备要求不同

CubeMX CPOL/CPHA

SPI 分频

线长和模块影响速度

CubeMX Prescaler

Flash 命令

不同 SPI 设备命令不同

| APP_SPI_FLASH_CMD_* |

ID 含义

不同芯片返回 ID 不同

查芯片手册

如果你用 SPI2，把代码里的默认句柄改成：

bash 复制代码

#define APP_SPI_FLASH_HANDLE hspi2

如果你 CS 引脚标签不是 SPI_FLASH_CS，建议回 CubeMX 改成统一标签。

这样应用代码不用到处换名字。

常见问题排查

1. 编译报 `SPI_FLASH_CS_GPIO_Port is not defined`

说明 CubeMX 没有生成：

bash 复制代码

SPI_FLASH_CS_GPIO_Port
SPI_FLASH_CS_Pin

解决方法：

回 CubeMX；
找到 CS 引脚；
设置为 GPIO_Output；
User Label 填 SPI_FLASH_CS；
重新 Generate Code。

2. 编译报 `hspi1` 未定义

说明你的工程没有开启 SPI1，或者实际用的是 SPI2。

打开 spi.c 看句柄：

bash 复制代码

SPI_HandleTypeDef hspi1;

还是：

bash 复制代码

SPI_HandleTypeDef hspi2;

如果实际是 SPI2，就改：

bash 复制代码

#define APP_SPI_FLASH_HANDLE hspi2

3. 读出来全是 0xFF

常见原因：

MISO 没接好；
Flash 没有被 CS 选中；
CS 一直高；
Flash 没供电；
MISO 被上拉；
SPI Mode 不对。

先量一下 CS：

bash 复制代码

读 ID 时 CS 应该从高变低，再回到高

如果 CS 从来不变，先查 CS GPIO。

4. 读出来全是 0x00

常见原因：

MISO 被拉低；
Flash 供电异常；
MISO/MOSI 接错；
SPI Mode 不对；
设备不是 SPI Flash，命令不支持 0x9F。

5. ID 每次都不一样

优先考虑：

杜邦线接触不良；
SPI 速度太快；
GND 没接好；
线太长；
CPOL/CPHA 不匹配；
Flash 电源不稳。

先把 Prescaler 调大，让 SPI 慢下来。

6. MISO 和 MOSI 到底怎么接

记住：

bash 复制代码

STM32 MOSI -> Flash DI/SI
STM32 MISO -> Flash DO/SO

有些模块不会写 MOSI/MISO，而是写：

bash 复制代码

DI
DO

从 Flash 角度看：

bash 复制代码

DI = Data In  = Flash 输入  = 接 STM32 MOSI
DO = Data Out = Flash 输出  = 接 STM32 MISO

7. SPI 没有扫描，那怎么知道设备在不在

SPI 没有 I2C 地址扫描。

你只能通过具体设备支持的命令验证。

对 SPI Flash 来说，常用：

bash 复制代码

0x9F 读 JEDEC ID

如果是其他 SPI 设备，就要查它的数据手册。

比如某些传感器有：

bash 复制代码

WHO_AM_I
ID
Product ID

但命令格式可能和 Flash 完全不同。

不要拿 0x9F 去读所有 SPI 设备。

本篇小结

这一篇我们完成了 SPI 入门的第一步：读取外部 SPI Flash ID。

你现在应该知道：

SPI 常见信号是 SCK、MOSI、MISO、CS；
SPI 没有 I2C 那种地址扫描，靠 CS 选择设备；
CS 通常用普通 GPIO 手动控制；
读 Flash JEDEC ID 常用命令是 0x9F；
SPI Mode 由 CPOL/CPHA 决定，入门先用 Mode 0；
读到全 0xFF 或全 0x00 时，先查 CS、MISO/MOSI、供电和 SPI Mode；
换板子时重点改 SPI 实例、SCK/MISO/MOSI、CS、分频和命令。

下一篇继续 SPI：

STM32 SPI 排坑：读出来全是 0xFF、0x00 或 ID 乱跳，先查什么。

SPI 的坑和 I2C 不一样，下一篇会重点讲 CS 时序、MISO/MOSI、Mode 0/3、速度、接线和逻辑分析仪怎么看。

STM32 零基础可移植教程 22：SPI 入门，先读一个外部 Flash
