十、LangGraph能力详解：工作流的常见模式

目录

[1. 提示链模式 (Prompt Chaining)](#1. 提示链模式 (Prompt Chaining))

[1.1 概念](#1.1 概念)

[1.2 模式实践](#1.2 模式实践)

[2. 并行化模式 (Parallelization)](#2. 并行化模式 (Parallelization))

[2.1 概念](#2.1 概念)

[2.2 模式实践](#2.2 模式实践)

[3. 路由模式 (Routing)](#3. 路由模式 (Routing))

[3.1 概念](#3.1 概念)

[3.2 模式实践](#3.2 模式实践)

[4. 协调者-工作者模式 (Orchestrator-Workers)](#4. 协调者-工作者模式 (Orchestrator-Workers))

[4.1 概念](#4.1 概念)

[4.2 模式实践](#4.2 模式实践)

[5. 评估器-优化器模式 (Evaluator-optimizer)](#5. 评估器-优化器模式 (Evaluator-optimizer))

[5.1 概念](#5.1 概念)

[5.2 模式实践](#5.2 模式实践)

工作流模式就是预先定义好的执行路径，像工厂流水线一样，每个步骤有明确的输入输出和顺序。根据不同场景，可以定制出不同的工作流用法。

---

1. 提示链模式 (Prompt Chaining)

1.1 概念

提示链就像流水线，前一个步骤的输出作为下一个步骤的输入。比如写文章时需要 大纲 → 初稿 → 润色 → 最终稿，每个步骤的输出传给下一个步骤，内容质量才能逐步提升。

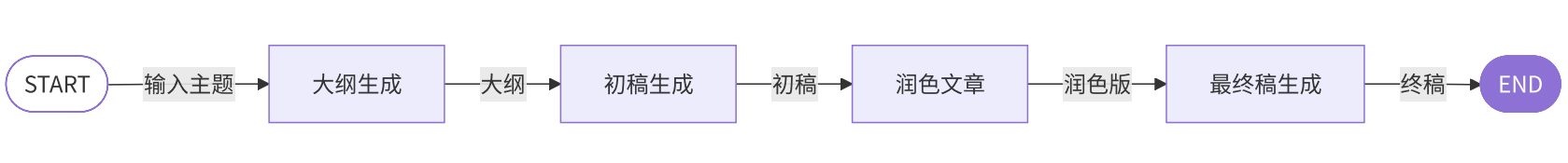

START → 输入主题 → 大纲生成 → 大纲 → 初稿生成 → 初稿 → 润色文章 → 润色版 → 最终稿生成 → 终稿 → END

1.2 模式实践

我们创建一个内容创作场景的工作流，节点设计为：

• generate_outline：负责大纲生成

• generate_draft：负责初稿写作

• polish_content：负责内容润色

• finalize_content：负责最终整合

from langchain.chat_models import init_chat_model
from langchain_core.messages import HumanMessage
from typing_extensions import TypedDict
from langgraph.graph import StateGraph, START, END
​
model = init_chat_model("gpt-4o-mini")
​
# 输入模式 - 只包含用户输入的主题
class InputState(TypedDict):
    topic: str
​
# 输出模式 - 只包含最终生成的内容
class OutputState(TypedDict):
    final_content: str
​
# 完整状态模式（内部使用），继承输入输出，加上中间步骤的字段
class OverallState(InputState, OutputState):
    outline: str        # 第一步生成的大纲
    draft: str          # 第二步生成的初稿
    polished_draft: str # 第三步润色后的稿件
​
# 第一步：生成大纲
PROMPT_1 = (
    "根据主题生成文章大纲。\n"
    "主题：{topic}\n"
    "要求：\n"
    "1.只需两个最核心标题\n"
    "2.不用进行说明，只返回最终大纲"
)
​
def generate_outline(state: InputState):
    """根据主题生成内容大纲"""
    print("内容大纲生成中...")
    prompt = PROMPT_1.format(topic=state['topic'])
    outline = model.invoke([HumanMessage(content=prompt)]).content
    print(f"大纲已生成：\n{outline}")
    return {"outline": outline, "topic": state["topic"]}
​
# 第二步：基于大纲生成初稿
PROMPT_2 = (
    "根据以下内容生成文章完整初稿。\n"
    "主题：{topic}\n"
    "大纲：{outline}\n"
    "要求：\n"
    "1.每个标题下，最多使用三句话的内容即可\n"
    "2.不用进行说明，只返回最终结果"
)
​
def generate_draft(state: OverallState):
    """根据大纲生成完整初稿"""
    print("生成初稿中...")
    prompt = PROMPT_2.format(topic=state['topic'], outline=state['outline'])
    draft = model.invoke([HumanMessage(content=prompt)]).content
    print(f"初稿已生成：\n{draft}")
    return {"draft": draft}
​
# 第三步：润色稿件
PROMPT_3 = (
    "根据文章初稿进行润色。\n"
    "主题：{topic}\n"
    "初稿：{draft}\n"
    "要求：\n"
    "1.润色后，文章不能太长"
)
​
def polish_content(state: OverallState):
    """对初稿进行润色优化"""
    print("文章润色中...")
    prompt = PROMPT_3.format(topic=state['topic'], draft=state['draft'])
    polished = model.invoke([HumanMessage(content=prompt)]).content
    print(f"润色完成，内容如下：\n{polished}")
    return {"polished_draft": polished}
​
# 第四步：生成最终稿
PROMPT_4 = (
    "根据润色版文章，生成文章终稿。\n"
    "主题：{topic}\n"
    "大纲：{outline}\n"
    "润色版文章：{polished_draft}\n"
)
​
def finalize_content(state: OverallState):
    """生成最终版本的内容"""
    prompt = PROMPT_4.format(topic=state['topic'], outline=state['outline'], polished_draft=state['polished_draft'])
    final_content = model.invoke([HumanMessage(content=prompt)]).content
    return {"final_content": final_content}
​
# 构建工作流
builder = StateGraph(OverallState, input_schema=InputState, output_schema=OutputState)
​
# 添加节点
builder.add_node(generate_outline)      # 生成大纲
builder.add_node(generate_draft)        # 生成初稿
builder.add_node(polish_content)        # 润色稿件
builder.add_node(finalize_content)      # 生成最终稿
​
# 连接节点（直线流程）
builder.add_edge(START, "generate_outline")            # 开始 → 生成大纲
builder.add_edge("generate_outline", "generate_draft")  # 大纲 → 生成初稿
builder.add_edge("generate_draft", "polish_content")    # 初稿 → 润色
builder.add_edge("polish_content", "finalize_content")  # 润色 → 最终稿
builder.add_edge("finalize_content", END)               # 最终稿 → 结束
​
# 编译工作流
chain = builder.compile()
​
# 使用工作流
result = chain.invoke({"topic": "人工智能的未来发展"})
print("最终创作结果:")
print(result["final_content"])

---

2. 并行化模式 (Parallelization)

2.1 概念

并行化就是多个任务同时进行，提高效率，最终汇总结果。多角度处理同一问题时常用。

比如要研发一款智能电动自行车，需要做多维度分析：

• 市场分析：用户关注续航、重量、防盗，对骑行社交有兴趣

• 竞品分析：传统品牌智能化不足，互联网品牌续航和售后差

• 技术分析：轻量化电池、GPS防盗、社交App集成

最终汇总分析结果，并行不仅省时，还能提升决策质量。

2.2 模式实践

from typing import TypedDict
from langgraph.constants import START, END
from langgraph.graph import StateGraph
​
class AnalysisState(TypedDict):
    concept: str       # 产品概念
    market: str        # 市场分析结果
    competitor: str    # 竞品分析结果
    tech: str          # 技术分析结果
    report: str        # 汇总报告
​
# 三个并行分析任务
def market_task(state: AnalysisState):
    """市场分析节点"""
    return {"market": "用户关注续航、重量、防盗，对骑行社交有兴趣..."}
​
def competitor_task(state: AnalysisState):
    """竞品分析节点"""
    return {"competitor": "传统品牌智能化不足，互联网品牌续航和售后差..."}
​
def tech_task(state: AnalysisState):
    """技术分析节点"""
    return {"tech": "轻量化电池车身、GPS防盗、社交App集成..."}
​
# 汇总结果节点
def combine_results(state: AnalysisState):
    """把三个分析结果合并成一份报告"""
    report = "产品分析报告\n\n"
    report += f"市场分析：\n{state['market']}\n\n"
    report += f"竞品分析：\n{state['competitor']}\n\n"
    report += f"技术分析：\n{state['tech']}\n\n"
    report += "建议：聚焦续航、防盗、社交功能的平衡发展"
    return {"report": report}
​
# 构建工作流
builder = StateGraph(AnalysisState)
builder.add_node("market", market_task)
builder.add_node("competitor", competitor_task)
builder.add_node("tech", tech_task)
builder.add_node("combine", combine_results)
​
# 并行执行三个分析（从START同时连到三个节点）
builder.add_edge(START, "market")
builder.add_edge(START, "competitor")
builder.add_edge(START, "tech")
​
# 三个分析都完成后汇总
builder.add_edge("market", "combine")
builder.add_edge("competitor", "combine")
builder.add_edge("tech", "combine")
builder.add_edge("combine", END)
​
workflow = builder.compile()
​
# 使用
result = workflow.invoke({"concept": "城市通勤智能电动自行车"})
print(result["report"])

---

3. 路由模式 (Routing)

3.1 概念

路由模式也叫"智能分流"，根据输入内容决定走哪个分支。最典型的就是智能客服系统，自动把用户问题分类处理。

3.2 模式实践

实现一个智能客服系统，根据用户问题自动分类，达到精准匹配处理能力。

核心设计在于条件路由机 制：

• 动态路径选择：可以基于 LLM 分析结果动态决定执行路径（结构化返回）

• 分支隔离：不同类型的问题由专用处理器处理

核心设计在于条件路由机制：动态路径选择 + 分支隔离。

节点设计为：

• model_call_router 节点: 路由决策节点，根据用户问题，由 LLM 通过结构化返回进行智能决 策。

• pre_sale_handler 节点: 处理售前咨询

• after_sale_handler 节点: 处理售后问题

• technical_handler 节点: 处理技术问题

from langchain.chat_models import init_chat_model
from langgraph.constants import START, END
from langgraph.graph import StateGraph
from typing_extensions import Literal, TypedDict
from pydantic import BaseModel, Field
​
class State(TypedDict):
    input: str     # 用户输入的问题
    decision: str  # 路由决策结果
    output: str    # 最终输出
​
# 用 Pydantic 定义路由决策的数据结构，LLM 会按这个结构返回
class Route(BaseModel):
    step: Literal["pre_sale", "after_sale", "technical"] = Field(
        description="根据用户问题类型决定路由到售前、售后还是技术处理"
    )
​
# 路由决策节点 - 调用LLM分析用户输入，决定问题类型
def model_call_router(state: State):
    """分析用户输入，决定问题类型"""
    model = init_chat_model("gpt-4o-mini")
    decision = model.with_structured_output(Route).invoke(state["input"])
    return {"decision": decision.step}
​
# 三个不同的处理节点
def pre_sale_handler(state: State):
    """处理售前咨询"""
    return {"output": "售前咨询已处理，处理内容......"}
​
def after_sale_handler(state: State):
    """处理售后问题"""
    return {"output": "售后问题已处理，处理内容......"}
​
def technical_handler(state: State):
    """处理技术问题"""
    return {"output": "技术问题已处理，处理内容......"}
​
# 路由函数 - 根据决策结果返回下一个要执行的节点名
def route_decision(state: State):
    if state["decision"] == "pre_sale":
        return "pre_sale_handler"
    elif state["decision"] == "after_sale":
        return "after_sale_handler"
    elif state["decision"] == "technical":
        return "technical_handler"
​
# 构建路由工作流
router_builder = StateGraph(State)
​
# 添加所有节点
router_builder.add_node(pre_sale_handler)
router_builder.add_node(after_sale_handler)
router_builder.add_node(technical_handler)
router_builder.add_node(model_call_router)
​
# 先经过路由决策
router_builder.add_edge(START, "model_call_router")
​
# 条件边：根据路由结果选择不同的分支
router_builder.add_conditional_edges(
    "model_call_router",
    route_decision,
    ["pre_sale_handler", "after_sale_handler", "technical_handler"]
)
​
# 所有分支最终都结束
router_builder.add_edge("pre_sale_handler", END)
router_builder.add_edge("after_sale_handler", END)
router_builder.add_edge("technical_handler", END)
​
router_workflow = router_builder.compile()
​
# 测试用例
test_cases = [
    "我想了解一下你们产品的价格和功能",  # 售前咨询
    "我购买的产品有质量问题，需要退货",  # 售后问题
    "这个软件安装后无法正常运行，报错代码0x80070005",  # 技术问题
    "请问你们的售后服务政策是什么",  # 售前咨询
    "我的订单已经发货但还没收到",  # 售后问题
    "如何配置数据库连接参数"  # 技术问题
]
​
for test_case in test_cases:
    print("-" * 50)
    result = router_workflow.invoke({"input": test_case})
    print(f"用户问题：{test_case}\n{result['output']}")

---

4. 协调者-工作者模式 (Orchestrator-Workers)

4.1 概念

协调者-工作者模式就是一个大脑（协调者）分配任务，多个工人（工作者）执行，最后合成最终结果。比如处理几百页技术文档，协调者拆分文档，安排多个工作者并行处理不同章节，最终汇总。

和并行化模式的核心区别在于任务分配方式：

• 并行化：任务在设计时就确定，所有任务同时开始

• 协调者-工作者：任务在运行时由协调者动态分配

举个例子：

• 文档翻译：并行化是已知要翻译3个固定章节同时翻译；协调者-工作者是先分析文档结构，发现需要翻译5个章节再动态分配

• 数据分析：并行化是同时计算平均值、最大值、最小值（固定指标）；协调者-工作者是先分析数据特征，决定需要计算哪些统计指标

4.2 模式实践

我们要实现：

• 协调者：根据topic生成报告大纲，再把子任务指派给工作者

• 工作者：生成大纲对应的内容（协调者生成3个标题就需要3个工作者，10个就需要10个）

• 合成器：汇总所有工作者的成果

关键是任务指派，协调者在运行时动态分配工作者，边的数量在运行时才能确定。

LangGraph 支持从条件边返回 Send 对象来实现这个。Send 有两个参数：第一个是节点名称，第二个是传递给该节点的状态。

from langchain.chat_models import init_chat_model
from langgraph.constants import START, END
from langgraph.graph import StateGraph
from langgraph.types import Send  # 用于动态分配任务给工作者
from typing import Annotated, TypedDict, List
import operator
from pydantic import BaseModel
​
class State(TypedDict):
    topic: str
    sections: list  # 协调者生成的计划
    completed_sections: Annotated[list, operator.add]  # 工作者完成的结果，用 operator.add 自动合并
    final_report: str
​
# 定义数据结构 - 结构化输出
class Section(BaseModel):
    name: str
    description: str
​
class Sections(BaseModel):
    sections: List[Section]
​
# 创建规划器 - 用结构化输出让LLM返回固定格式
model = init_chat_model("gpt-4o-mini")
planner = model.with_structured_output(Sections)
​
# 协调者节点 - 分析任务并制定执行计划
def orchestrator(state: State):
    """协调者：制定报告大纲"""
    report_sections = planner.invoke(
        f"为主题'{state['topic']}'制定报告大纲，包含3个章节"
    )
    return {"sections": report_sections.sections}
​
# 工作者节点 - 根据分配的任务生成具体内容
def llm_call(state: State):
    """工作者：编写具体的报告章节"""
    section = state["section"]  # 从协调者接收的任务
    result = model.invoke(
        f"编写报告章节：{section.name}，内容要求：{section.description}"
    )
    return {"completed_sections": [result.content]}  # 返回列表，operator.add 会自动合并
​
# 汇总节点 - 把所有工作者的成果拼接起来
def synthesizer(state: State):
    """汇总所有工作者的成果"""
    completed_sections = state["completed_sections"]
    final_report = "\n\n---\n\n".join(completed_sections)
    return {"final_report": final_report}
​
# 任务分配函数 - 这是关键部分！
# 返回一个 Send 列表，每个 Send 会动态创建一个工作者任务
def assign_workers(state: State):
    """为每个章节创建一个工作者任务"""
    worker_tasks = []
    for section in state["sections"]:
        worker_tasks.append(
            Send("llm_call", {"section": section})  # Send(节点名, 传给节点的状态)
        )
    return worker_tasks
​
# 构建工作流
builder = StateGraph(State)
​
builder.add_node("orchestrator", orchestrator)
builder.add_node("llm_call", llm_call)
builder.add_node("synthesizer", synthesizer)
​
builder.add_edge(START, "orchestrator")
​
# 关键：协调者后用条件边动态创建多个工作者
builder.add_conditional_edges(
    "orchestrator",
    assign_workers,
    ["llm_call"]  # 所有动态创建的工作者都指向 llm_call 节点
)
​
# 所有工作者完成后汇总
builder.add_edge("llm_call", "synthesizer")
builder.add_edge("synthesizer", END)
​
worker = builder.compile()
​
response = worker.invoke({"topic": "中国近代史"})
print(response)

运行结果：

{
    'topic': '中国近代史',
    'sections': [
        Section(name='第一章：近代史概述',
                description='介绍中国近代史的背景与重要性，涵盖社会、经济、文化等多个方面的变化。'),
        Section(name='第二章：鸦片战争与列强侵华',
                description='探讨鸦片战争对中国的影响，以及随后的列强侵华与民族觉醒进程。'),
        Section(name='第三章：辛亥革命与新文化运动',
                description='分析辛亥革命及其后果，以及新文化运动对中国现代化的推动作用。')
    ],
    'completed_sections': ['# 第一章：...', '# 第二章：...', '# 第三章：...'],
    'final_report': '# 第一章：...# 第二章：...# 第三章：...'
}

---

5. 评估器-优化器模式 (Evaluator-optimizer)

5.1 概念

评估器-优化器模式的流程是：先生成内容 → 再评估质量 → 如果需要改进就重新生成，不断循环直到满足质量标准。

经典场景：内容质量优化 、代码生成和改进。

5.2 模式实践

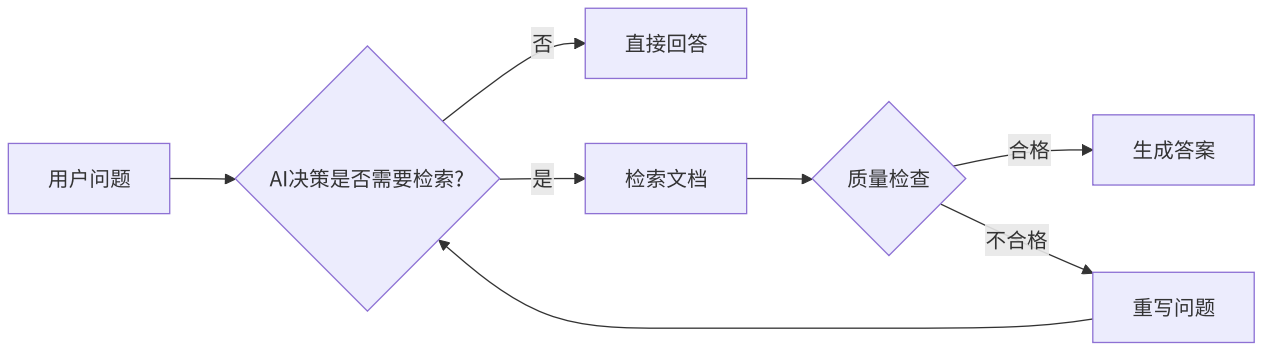

核心在于质量检测。这个模式在前面案例3（智能文档问答系统）中已经实现过了，这里简单回顾下核心逻辑：

from langchain.chat_models import init_chat_model
from langchain_core.messages import HumanMessage, AIMessage
from typing_extensions import TypedDict, Annotated
from langgraph.graph import StateGraph, START, END
from langgraph.graph.message import add_messages
from langchain_tavily import TavilySearch
​
# 定义消息状态
class MessagesState(TypedDict):
    messages: Annotated[list, add_messages]
​
# 准备工具和模型
search = TavilySearch(max_results=4)
tools = [search]
model = init_chat_model("gpt-4o-mini", temperature=0)
model_with_tools = model.bind_tools(tools)
​
# 评估检索结果质量的节点
def grade_documents(state: MessagesState):
    """评估检索到的文档质量，决定是直接生成答案还是重写问题"""
    messages = state["messages"]
    last_message = messages[-1]
​
    # 这里简化了评估逻辑，实际应该用LLM来评估文档相关性
    if hasattr(last_message, 'content') and len(last_message.content) > 10:
        score = "yes"  # 文档质量ok
    else:
        score = "no"   # 文档质量不够，需要重写问题
​
    if score == "yes":
        return "generate_answer"      # 质量达标，去生成答案
    else:
        return "rewrite_question"     # 质量不够，去优化问题重新检索

值得注意的是 ，除了可以让LLM当作评估器 ，LangGraph还支持人机交互式的评估，即将质量评估由人工来完成。
