第六天 ROS 《Action 通信实验》

ROS Action 的本质

1.Action = 异步、可控、可反馈的"任务委托"机制

用通俗比喻：

Topic：你在广播消息 → 任何人随便听

Service：你打电话请求 → 等着对方回答完再挂

Action：你给助理布置一个任务 → 他开始干活 → 过程中不断汇报进度 → 你可以随时喊停 → 完成时告诉你结果

2.核心关键词

Goal（目标）：你交给服务器的任务，"我要乌龟跑到 (8,8)"

Feedback（反馈）：服务器在执行过程中发回的信息，"我现在在 (3,5)"

Result（结果）：任务完成后的最终结果，"我到达目标点啦"

Preempted（被抢/取消）：你改变主意，任务被终止，"停！不要跑了"

3.精髓理解

异步：客户端发送 Goal 后不阻塞，可以同时做别的事情

可反馈：执行过程不是黑盒，客户端可以实时监控

可取消：客户端有权随时喊停，服务器响应

面向任务：不像 Topic 只传数据，也不像 Service 只问答，Action 是 "我要你完成一个目标"

4.一句话总结

Action 是 ROS 的"任务委托协议"，让客户端能交任务、实时监控、随时取消，并最终拿到结果 。

一、实验名称

ROS Action 通信实验 ------ 实现目标跟踪和计算任务

二、实验目的

理解 ROS 中 Action 通信的概念及应用场景。
掌握如何定义和使用自定义 Action 消息。
熟练实现 Action Server 与 Action Client，完成异步任务处理。
对比 Service、Topic 与 Action 的通信方式和适用场景。

三、实验原理

1. ROS 通信机制回顾

Topic：用于异步、持续的数据流传输（Publisher → Subscriber）。
Service：用于同步请求-响应式通信（Client ↔ Server）。
Action ：用于异步任务管理，支持预期时间较长的操作，客户端可以在任务执行期间接收反馈并在必要时取消任务。

2. Action 通信概念

Action Server：提供具体任务的执行逻辑。
Action Client：发起任务请求，可实时获取执行进度，并可取消任务。
Action 消息结构 ：
- Goal：客户端发送的任务目标。
- Result：服务器返回的任务结果。
- Feedback：服务器在执行过程中返回的中间状态或进度信息。

3.Action 通信流程：

Client --> Goal --> Server

Server --> Feedback --> Client

Server --> Result --> Client

四、实验环境

操作系统：Ubuntu 20.04
ROS 版本：ROS Noetic
编程语言：Python 3
工具：rviz、rqt_graph、rostopic、rosnode

五、实验内容

编写并运行一个 Action Server+client，模拟一个"数数任务"，客户端发送目标值，服务器每秒递增数数并反馈进度，完成后返回最终结果。
使用 ROS 预定义 Action 消息，实现乌龟"移动到目标点"任务。

六、实验步骤

实验一：自定义 Action 通信

第五天自定义 Action 通信（计数10秒任务一）

1.创建一个 ROS package：

bash 复制代码

catkin_create_pkg action_tutorials actionlib rospy std_msgs

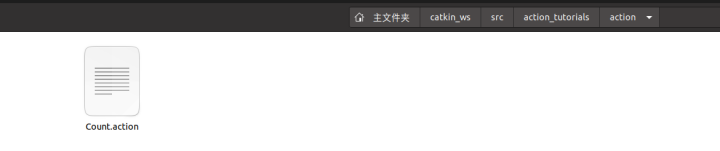

2.在~/catkin_ws/src/action_tutorials目录下创建action文件夹，并在action文件夹下定义 Action 文件: Count.action：

bash 复制代码

# Goal
int32 target
---
# Result
int32 final_count
---
# Feedback
int32 current_count

3.编写 Action Server (count_server.py)

python 复制代码

#!/usr/bin/env python3
import rospy
import actionlib
from action_tutorials.msg import CountAction, CountFeedback, CountResult

def execute(goal):
    feedback = CountFeedback()
    result = CountResult()
    for i in range(goal.target + 1):
        if server.is_preempt_requested():
            server.set_preempted()
            return
        feedback.current_count = i
        server.publish_feedback(feedback)
        rospy.sleep(1)
    result.final_count = goal.target
    server.set_succeeded(result)

rospy.init_node('count_server')
server = actionlib.SimpleActionServer('count', CountAction, execute, False)
server.start()
rospy.spin()

4.编写 Action Client (count_client.py)

python 复制代码

#!/usr/bin/env python3
import rospy
import actionlib
from action_tutorials.msg import CountAction, CountGoal

rospy.init_node('count_client')
client = actionlib.SimpleActionClient('count', CountAction)
client.wait_for_server()
goal = CountGoal(target=10)
client.send_goal(goal)
client.wait_for_result()
print("Result:", client.get_result())

5.编译 package 并运行：

bash 复制代码

加执行权限：

chmod +x  count_server.py

chmod +x  count_client.py

6.配置cmakelists.txt

在路径：~/catkin_ws/src/action_tutorials/CMakeLists.txt

bash 复制代码

find_package(catkin REQUIRED COMPONENTS

  actionlib

  actionlib_msgs

  message_generation

  rospy

  std_msgs

)



add_action_files(

  DIRECTORY action

  FILES

  Count.action

)



generate_messages(

  DEPENDENCIES

  actionlib_msgs

  std_msgs

)



catkin_package(

  CATKIN_DEPENDS actionlib actionlib_msgs message_runtime rospy std_msgs

)

7.配置package.xml,

在路径：~/catkin_ws/src/action_tutorials/package.xml

bash 复制代码

  <build_depend>message_generation</build_depend>

  <build_depend>actionlib_msgs</build_depend>

  <!-- 运行依赖 -->

  <exec_depend>message_runtime</exec_depend>

  <exec_depend>actionlib_msgs</exec_depend>

8.编译

bash 复制代码

catkin_make
source devel/setup.bash

9.运行

bash 复制代码

#终端1
roscore
#终端2
rosrun turtlesim turtlesim_node
#终端3
rosrun action_tutorials count_server.py
#终端4
rosrun action_tutorials count_client.py

实验一拓展

新需求是：

1客户端能实时看到 反馈信息并打印到终端。

2 可以根据反馈信息决定是否提前取消动作。

1.编写 Action Server (count_server_2.py)：

python 复制代码

#!/usr/bin/env python3
import rospy
import actionlib
from action_tutorials.msg import CountAction, CountFeedback, CountResult

def execute(goal):
    feedback = CountFeedback()
    result = CountResult()
    rospy.loginfo("Goal received: target=%d" % goal.target)

    for i in range(goal.target + 1):
        if server.is_preempt_requested():
            rospy.loginfo("Goal preempted at count=%d" % i)
            server.set_preempted()
            return

        feedback.current_count = i
        server.publish_feedback(feedback)
        rospy.sleep(1)  # 模拟耗时任务

    result.final_count = goal.target
    server.set_succeeded(result)
    rospy.loginfo("Goal succeeded: final_count=%d" % result.final_count)

rospy.init_node('count_server')
server = actionlib.SimpleActionServer('count', CountAction, execute, False)
server.start()
rospy.loginfo("Count Action Server started")
rospy.spin()

2.编写 Action Client ( count_client_2.py )

python 复制代码

#!/usr/bin/env python3
import rospy
import actionlib
from action_tutorials.msg import CountAction, CountGoal  # 替换为你包名

def feedback_cb(feedback):
    # 实时打印反馈
    rospy.loginfo("Current count: %d" % feedback.current_count)

    # 根据反馈决定是否提前取消
    if feedback.current_count >= 15:  # 示例条件：计数 >= 15 就取消
        rospy.logwarn("Reached count 5, canceling goal!")
        client.cancel_goal()

rospy.init_node('count_client')
client = actionlib.SimpleActionClient('count', CountAction)
client.wait_for_server()

goal = CountGoal(target=10)
rospy.loginfo("Sending goal: target=%d" % goal.target)
client.send_goal(goal, feedback_cb=feedback_cb)

client.wait_for_result()
if client.get_state() == actionlib.GoalStatus.PREEMPTED:
    rospy.logwarn("Goal was preempted/canceled!")
else:
    rospy.loginfo("Goal succeeded: final count=%d" % client.get_result().final_count)

3.编译 package 并运行

加执行权限：

chmod +x count_server_2.py

chmod +x count_client_2.py

catkin_make

source devel/setup.bash

rosrun action_tutorials count_server_2.py

rosrun action_tutorials count_client_2.py

实验二： ROS 预定义 Action 消息，实现乌龟"移动到目标点"任务

第五天自定义 Action 通信（乌龟指哪打哪任务二）

1.指令解释

move_base_msgs/MoveBase

给乌龟发送座标点，发送动作请求，控制乌龟运动。

这个想法很好，但需要先说明一个关键点：

move_base_msgs/MoveBaseAction 不能直接控制 turtlesim 。

原因是：

MoveBaseAction 是 ROS 导航栈（Navigation Stack）定义的 Action。

它要求有一个名为 /move_base 的 Action Server。

turtlesim_node 本身只提供：

1. /turtle1/cmd_vel（速度控制）
2. /turtle1/pose（位姿反馈）
3. 若干 Service

它并没有实现 /move_base Action Server。

因此下面这种代码：

client = actionlib.SimpleActionClient(

'move_base',

MoveBaseAction

)

在 turtlesim 环境中会一直卡在：

client.wait_for_server()

因为根本不存在 move_base 服务端。

2.正确的方案

如果你的目的是：

学习 MoveBaseAction 的通信模式

那么最好的实验方式是：

自己写一个虚拟的 MoveBase Server，底层控制 turtlesim。

架构如下：

MoveBaseAction

+--------------------------------+

| MoveBase Client |

+--------------------------------+

| Fake MoveBase Server |

| |

| 接收目标点(x,y) |

| |

| 订阅 /turtle1/pose |

| 发布 /turtle1/cmd_vel |

+--------------------------------+

| turtlesim_node |

+--------------------------------+

这样学生学习的仍然是：

Goal
Feedback
Result
Cancel

而且不需要真正导航栈。

3.MoveBaseAction 消息结构

实际上：

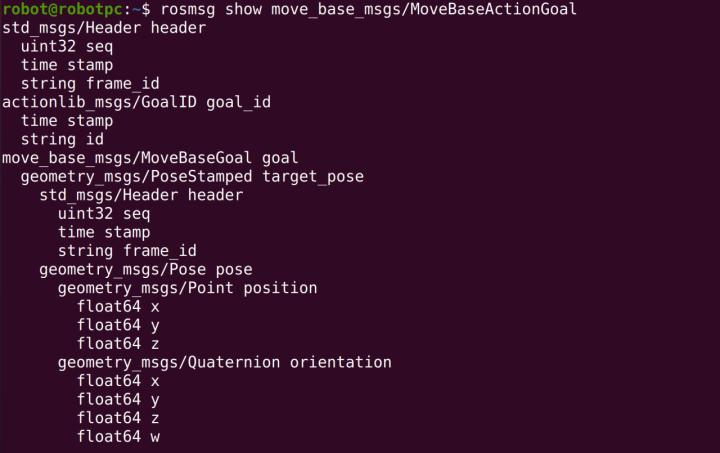

rosmsg show move_base_msgs/MoveBaseActionGoal

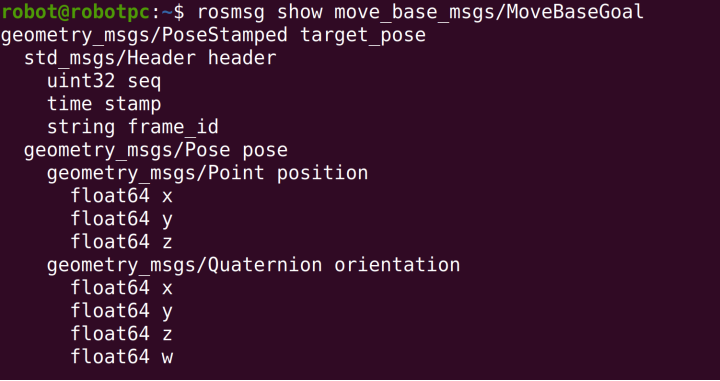

核心Goal是：
bash 复制代码
geometry_msgs/PoseStamped target_pose
即：

目标位置

目标朝向

例如：
bash 复制代码
goal.target_pose.pose.position.x = 8.0
goal.target_pose.pose.position.y = 5.0
表示：

乌龟移动到 (8,5)

4.【实验操作具体】

1.先安装依赖

bash 复制代码

sudo apt-get install ros-noetic-move-base-msgs

2.编写turtle_move_base_server.py

python 复制代码

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

import math

import rospy
import actionlib

from turtlesim.msg import Pose
from geometry_msgs.msg import Twist

from move_base_msgs.msg import (
    MoveBaseAction,
    MoveBaseFeedback,
    MoveBaseResult
)


class TurtleMoveBaseServer:

    def __init__(self):

        self.pose = None

        rospy.Subscriber(
            "/turtle1/pose",
            Pose,
            self.pose_callback
        )

        self.cmd_pub = rospy.Publisher(
            "/turtle1/cmd_vel",
            Twist,
            queue_size=10
        )

        self.server = actionlib.SimpleActionServer(
            "move_base",
            MoveBaseAction,
            execute_cb=self.execute_cb,
            auto_start=False
        )

        self.server.start()

        rospy.loginfo("Fake MoveBase Server Started")

    def pose_callback(self, msg):
        self.pose = msg

    def stop_robot(self):

        cmd = Twist()

        cmd.linear.x = 0.0
        cmd.angular.z = 0.0

        self.cmd_pub.publish(cmd)

    def normalize_angle(self, angle):

        while angle > math.pi:
            angle -= 2.0 * math.pi

        while angle < -math.pi:
            angle += 2.0 * math.pi

        return angle

    def execute_cb(self, goal):

        rospy.loginfo("Received MoveBase Goal")

        # 等待收到乌龟位姿
        while self.pose is None and not rospy.is_shutdown():
            rospy.sleep(0.1)

        target_x = goal.target_pose.pose.position.x
        target_y = goal.target_pose.pose.position.y

        rospy.loginfo(
            "Target Position: (%.2f, %.2f)",
            target_x,
            target_y
        )

        feedback = MoveBaseFeedback()
        result = MoveBaseResult()

        rate = rospy.Rate(20)

        while not rospy.is_shutdown():

            # 支持取消Goal
            if self.server.is_preempt_requested():

                rospy.logwarn("Goal Preempted")

                self.stop_robot()

                self.server.set_preempted()

                return

            dx = target_x - self.pose.x
            dy = target_y - self.pose.y

            distance = math.sqrt(dx * dx + dy * dy)

            # 发布反馈
            feedback.base_position.header.stamp = rospy.Time.now()

            feedback.base_position.pose.position.x = self.pose.x
            feedback.base_position.pose.position.y = self.pose.y

            self.server.publish_feedback(feedback)

            # 到达目标
            if distance < 0.1:

                self.stop_robot()

                rospy.loginfo("Goal Reached")

                self.server.set_succeeded(result)

                return

            desired_theta = math.atan2(dy, dx)

            angle_error = self.normalize_angle(
                desired_theta - self.pose.theta
            )

            cmd = Twist()

            # 先转向
            if abs(angle_error) > 0.2:

                cmd.linear.x = 0.0
                cmd.angular.z = 4.0 * angle_error

            # 再前进
            else:

                cmd.linear.x = min(2.0, distance)

                cmd.angular.z = 2.0 * angle_error

            self.cmd_pub.publish(cmd)

            rate.sleep()


if __name__ == "__main__":

    rospy.init_node("turtle_move_base_server")

    TurtleMoveBaseServer()

    rospy.spin()

3.编写 turtle_move_base_client.py

python 复制代码

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

import rospy
import actionlib

from actionlib_msgs.msg import GoalStatus

from move_base_msgs.msg import (
    MoveBaseAction,
    MoveBaseGoal
)


class TurtleMoveBaseClient:

    def __init__(self):

        self.client = actionlib.SimpleActionClient(
            "move_base",
            MoveBaseAction
        )

        rospy.loginfo("Waiting for move_base server...")

        self.client.wait_for_server()

        rospy.loginfo("Connected to move_base server")

    def active_cb(self):
        rospy.loginfo("Goal is now active")

    def feedback_cb(self, feedback):

        x = feedback.base_position.pose.position.x
        y = feedback.base_position.pose.position.y

        rospy.loginfo(
            "Current Position --> x=%.2f  y=%.2f",
            x,
            y
        )

        # ==========================
        # 示例：根据反馈取消任务
        # ==========================

        if x > 8.0:

            rospy.logwarn(
                "x > 8.0, cancel current goal."
            )

            self.client.cancel_goal()

    def done_cb(self, status, result):

        rospy.loginfo("Done callback triggered")

        if status == GoalStatus.SUCCEEDED:

            rospy.loginfo("Goal reached successfully!")

        elif status == GoalStatus.PREEMPTED:

            rospy.logwarn("Goal was canceled (PREEMPTED).")

        elif status == GoalStatus.ABORTED:

            rospy.logerr("Goal aborted.")

        else:

            rospy.logwarn(
                "Goal finished with status: %d",
                status
            )

    def send_goal(self, x, y):

        goal = MoveBaseGoal()

        goal.target_pose.header.frame_id = "map"
        goal.target_pose.header.stamp = rospy.Time.now()

        goal.target_pose.pose.position.x = x
        goal.target_pose.pose.position.y = y

        # turtlesim实际上不用朝向
        goal.target_pose.pose.orientation.w = 1.0

        rospy.loginfo(
            "Send Goal --> x=%.2f  y=%.2f",
            x,
            y
        )

        self.client.send_goal(
            goal,
            done_cb=self.done_cb,
            active_cb=self.active_cb,
            feedback_cb=self.feedback_cb
        )

        self.client.wait_for_result()

        state = self.client.get_state()

        rospy.loginfo(
            "Final State = %d",
            state
        )


if __name__ == "__main__":

    rospy.init_node("turtle_move_base_client")

    client = TurtleMoveBaseClient()

    try:
        target_x = float(input("请输入目标点X坐标(0~11): "))
        target_y = float(input("请输入目标点Y坐标(0~11): "))

        client.send_goal(
            target_x,
            target_y
        )

    except ValueError:
        print("输入错误，请输入数字！")

    rospy.spin()

4.更改权限

bash 复制代码

chmod +x turtle_move_base_client.py

chmod +x turtle_move_base_server.py

5.运行指令

bash 复制代码

catkin_make

rosrun action_tutorials turtle_move_base_server.py

rosrun action_tutorials turtle_move_base_client.py
