Linux 驱动研究 —— SDIO （1）

参考文章：Linux SDIO驱动学习，Linux下物理总线驱动模型之SDIO驱动框架，Linux SDIO驱动框架深度解析与技术实践

[1. SDIO 技术背景与基础概念简述](#1. SDIO 技术背景与基础概念简述)
- [1.1 SD/MMC/SDIO 的演进与外设扩展特性](#1.1 SD/MMC/SDIO 的演进与外设扩展特性)
  - [1.1.1 SD/MMC/SDIO 演进历史与标准差异](#1.1.1 SD/MMC/SDIO 演进历史与标准差异)
  - [1.1.2 从数据存储向外设扩展的功能转型](#1.1.2 从数据存储向外设扩展的功能转型)
- [1.2 物理信号线定义与总线模式](#1.2 物理信号线定义与总线模式)
  - [1.2.1 9针物理信号线定义](#1.2.1 9针物理信号线定义)
  - [1.2.2 1位与4位数据总线模式的工作机制](#1.2.2 1位与4位数据总线模式的工作机制)
[2. SDIO 驱动框架](#2. SDIO 驱动框架)
- [2.1 用户空间 (User Space)](#2.1 用户空间 (User Space))
- [2.2 系统调用与接口层 (System Calls & Interfaces)](#2.2 系统调用与接口层 (System Calls & Interfaces))
- [2.3 内核空间 (Kernel Space)](#2.3 内核空间 (Kernel Space))
- [2.4 硬件层 (Hardware)](#2.4 硬件层 (Hardware))
[3. 用户空间与系统调用接口层](#3. 用户空间与系统调用接口层)
- [3.1 用户空间组件](#3.1 用户空间组件)
  - [3.1.1 网络管理工具与应用程序](#3.1.1 网络管理工具与应用程序)
  - [3.1.2 文件系统与常规块设备访问](#3.1.2 文件系统与常规块设备访问)
- [3.2 系统调用与标准访问接口](#3.2 系统调用与标准访问接口)
  - [3.2.1 标准文件系统接口](#3.2.1 标准文件系统接口)
  - [3.2.2 标准 SDIO 访问接口](#3.2.2 标准 SDIO 访问接口)
[4. 内核空间核心组件与驱动层](#4. 内核空间核心组件与驱动层)
- [4.1 网络与子系统协议栈](#4.1 网络与子系统协议栈)
  - [4.1.1 Linux 网络协议栈](#4.1.1 Linux 网络协议栈)
  - [4.1.2 上层协议与网络收发控制流](#4.1.2 上层协议与网络收发控制流)
- [4.2 外设 Function 驱动层](#4.2 外设 Function 驱动层)
  - [4.2.1 具体外设功能驱动](#4.2.1 具体外设功能驱动)
  - [4.2.2 sdio_driver 驱动注册与总线绑定机制](#4.2.2 sdio_driver 驱动注册与总线绑定机制)
- [4.3 SDHCI / 主机控制器驱动层](#4.3 SDHCI / 主机控制器驱动层)
  - [4.3.1 Host 平台驱动](#4.3.1 Host 平台驱动)
  - [4.3.2 mmc_host_ops 回调机制与底层硬件抽象绑定](#4.3.2 mmc_host_ops 回调机制与底层硬件抽象绑定)
- [4.4 MMC / SDIO Core 核心层](#4.4 MMC / SDIO Core 核心层)
  - [4.4.1 多总线模型匹配](#4.4.1 多总线模型匹配)
  - [4.4.2 协议核心管理](#4.4.2 协议核心管理)
[5. 硬件层与物理连接剖析](#5. 硬件层与物理连接剖析)
- [5.1 SoC 内部控制器硬件](#5.1 SoC 内部控制器硬件)
  - [5.1.1 SoC 内核控制硬件 (如 i.MX6ULL USDHC)](#5.1.1 SoC 内核控制硬件 (如 i.MX6ULL USDHC))
  - [5.1.2 底层寄存器操作与 DMA 传输支持](#5.1.2 底层寄存器操作与 DMA 传输支持)
- [5.2 物理总线与外设物理芯片](#5.2 物理总线与外设物理芯片)
  - [5.2.1 物理母线及 CMD 协议时序](#5.2.1 物理母线及 CMD 协议时序)
  - [5.2.2 SDIO 外设物理芯片](#5.2.2 SDIO 外设物理芯片)
[6. 全景数据流与控制流的流转闭环](#6. 全景数据流与控制流的流转闭环)
- [6.1 上层请求的封装路径](#6.1 上层请求的封装路径)
  - [6.1.1 网络配置控制与块设备读写请求的封装逻辑](#6.1.1 网络配置控制与块设备读写请求的封装逻辑)
  - [6.1.2 驱动注册与绑定流转过程](#6.1.2 驱动注册与绑定流转过程)
- [6.2 底层数据流转与硬件闭环](#6.2 底层数据流转与硬件闭环)
  - [6.2.1 数据流通过寄存器与 DMA 交互到达硬件层](#6.2.1 数据流通过寄存器与 DMA 交互到达硬件层)
  - [6.2.2 DAT1 中断线触发、底层硬件响应与上层异步事件上报闭环](#6.2.2 DAT1 中断线触发、底层硬件响应与上层异步事件上报闭环)

1. SDIO 技术背景与基础概念简述

SDIO 到底有什么用？------从"接口复用"到"多功能合一"

在深入复杂的内核代码之前，我们可以先思考一个问题：SDIO 协议到底解决了什么痛点？

在嵌入式系统中，如果我们需要同时扩展 Wi-Fi 和蓝牙等外设，传统做法往往需要为它们各自准备独立的物理接口（例如蓝牙常使用 UART，而某些高速无线设备可能需要 PCIe）。这不仅会消耗大量的 SoC 引脚（Pin），还会让硬件电路变得异常冗余。

而 SDIO（Secure Digital Input/Output）的出现，本质上就是为了解决这一问题。它的核心价值可以概括为以下几点：

统一接口标准，节省引脚开销：SDIO 从传统的 MMC 存储卡协议演进而来。它复用了极少的物理信号线（如时钟、命令线以及几根数据线），就能让主控芯片与各种外设进行高速通信，避免了多接口带来的引脚浪费。
强大的多功能复用（Multi-Function）机制 ：这是 SDIO 最具魅力的特性。通过一套物理总线，它允许单个物理芯片内部划分出多个独立的逻辑功能区。例如市面上常见的 Wi-Fi 与蓝牙 Combo（二合一）模块 （蓝牙模块常用 UART 接口，但是在这里用的是 SDIO 接口，芯片厂商直接把蓝牙的数据和控制通道也"打包"塞进了 SDIO 协议里），它们可以通过同一个 SDIO 接口挂载，分别占用不同的逻辑 Function（如 Func 1 负责 Wi-Fi 数据流，Func 2 负责蓝牙控制），在物理层面上完美实现了"一线多用"。

简而言之，SDIO 不仅仅是一条传输数据的通道，它更是一套将多种外设功能标准化的总线协议。理解了这一点，我们就能够真正明白为什么 Linux 内核要费尽心机设计出一套庞大且严密的 MMC/SDIO 核心层与多总线匹配机制了。

1.1 SD/MMC/SDIO 的演进与外设扩展特性

1.1.1 SD/MMC/SDIO 演进历史与标准差异

MMC（MultiMediaCard）最初由 SanDisk 和 Siemens 于 1997 年推出，是一种早期的闪存卡标准。随着技术的发展，SD（Secure Digital）卡在 MMC 的基础上演进而来，增加了版权保护（Secure）机制，并在物理外形、电气特性和总线协议上做了进一步强化。

随着嵌入式系统对低成本、小型化外设扩展的需求日益增加，SD 协会（SD Association）推出了 SDIO（Secure Digital Input/Output） 标准。

MMC/SD 的核心设计目标是数据存储（Data Storage），表现为块设备（Block Device）。
SDIO 则继承了 SD 的物理接口与总线协议，但其核心使命转向了I/O 外设扩展（如 Wi-Fi 芯片、蓝牙芯片、GPS、摄像头等），表现为类似于 USB 或 PCIe 的总线设备，支持中断唤醒和多功能并发。

1.1.2 从数据存储向外设扩展的功能转型

在早期嵌入式设计中，外设扩展多依赖 SPI、I2C 或独立的并行总线。而 SDIO 巧妙地复用了成熟的 SD 卡物理架构，实现了从"单纯存数据"到"挂载多功能外设"的转型：

寄存器访问模式：SDIO 引入了类似于内存映射的 I/O 寄存器空间（如 CCCR、FBR、CIS），允许主机通过特定命令直接读写外设内部的控制/状态寄存器。
多功能支持（Multi-Function）：一个物理 SDIO 卡内可以集成多达 8 个独立的功能模块（Function 0 到 Function 7）。例如，一个复合无线模块可以将 Function 1 分配给 Wi-Fi 控制器，Function 2 分配给蓝牙控制器，两者共用同一条物理总线但拥有各自独立的驱动与中断。
外部的物理引脚（CLK、CMD、DAT等）是共享的（只有一套） ，但芯片内部的电路和功能模块确实是各自独立的 。

一个物理复合模块（比如 Wi-Fi + 蓝牙二合一芯片）之所以能通过同一套引脚同时处理多种业务，靠的是芯片内部的总线接口单元（BIU, Bus Interface Unit）与 SDIO 协议的多路复用（Multiplexing）机制 。

1. 外部共享：总线的"分时复用"

虽然只有一套引脚，但现代芯片的通信速度极快（几十甚至上百兆赫兹）。在微观时间轴上，主机（SoC）和外设之间的通信是轮流交替（分时复用）的：
- 这一微秒，总线上传的是 Wi-Fi（Function 1）的数据包；
- 下一微秒，总线上传的是蓝牙（Function 2）的控制指令。
  因为无线数据的吞吐相比于总线的高速带宽完全不在一个量级，所以虽然共享引脚，但双方都不会觉得"堵车"。
2. 内部独立：硬件电路的物理隔离

在芯片内部，Wi-Fi 核心（基带/MAC/寄存器）和蓝牙核心是两套完全独立的硬件电路，它们各自拥有独立的：
- 数据缓存区（FIFO）
- 控制与状态寄存器空间
- 协议栈处理逻辑
3. 它是怎么做到"各回各家"的？------ Function 寻址机制

既然内部独立、外部共享，主机发出的命令和数据是怎么精准找到对应模块的呢？秘密在于 SDIO 命令协议中的 Function 编号：
- 命令携带身份证（Function Number） ：当主机通过 CMD52 或 CMD53 发送读写请求时，命令包的参数里明确带有 Function 编号 （比如 Func = 1 代表 Wi-Fi，Func = 2 代表蓝牙）。
- 芯片内部的"分拣中心"（BIU） ：当这串数据通过共享的 CMD/DAT 引脚到达外设芯片时，芯片内部的总线接口单元（BIU）会先"看一眼"命令里的 Function 编号。
  - 如果发现是 Func 1，BIU 就会把数据路由并写入 Wi-Fi 的寄存器或 FIFO 中；
  - 如果发现是 Func 2，则路由到蓝牙那边。
4. 只有一个 DAT1 中断线，怎么知道是谁在报警？

SDIO 靠 DAT1 引脚拉低来向主机发送硬件中断。既然 Wi-Fi 和蓝牙共用这根 DAT1，当它被拉低时，主机怎么知道是 Wi-Fi 有数据到了，还是蓝牙有事件要报？
- 共享中断与状态查询 ：当 DAT1 被拉低触发中断后，主机内核的驱动会去读取 >Function 0（公共管理区） 或各个 Function 的中断状态寄存器。
- 就像大楼总门口的报警器响了，保安（主机驱动）跑过来查看总控制盘，上面写着："哦，是 2 号办公室（蓝牙）按了警报"，于是就去处理蓝牙的事务。
总结：

SDIO 的多功能机制本质上是一种"硬件物理隔离 + 协议逻辑多路复用"的设计。它用一套共享的物理引脚（降低了硬件成本和引脚开销），在协议层通过 Function 编号 将流量完美隔离，实现了"一个芯片、多种身份"的高效运转。

1.2 物理信号线定义与总线模式

1.2.1 9针物理信号线定义

标准 SDIO 接口采用标准的 SD 物理卡槽或邮票孔焊接，总共包含 9 条核心信号线。从硬件电气连接与 Linux 内核驱动的视角来看，各信号线的职责与协作机制定义如下：

CLK（Clock，时钟信号线）
- 驱动源：由主机（Host）端控制芯片产生并单向驱动。
- 核心作用：为整个 SDIO 总线提供统一的时钟基准，用于同步 CMD 线上命令/响应的传输，以及 DAT 线上的数据收发。在驱动初始化阶段，Host 通常会输出低速时钟（如 400kHz）以确保通信稳定；在设备识别和完成速率切换（如 High-Speed 模式）后，时钟频率可提升至数十 MHz。
CMD（Command，命令与响应双向信号线）
- 驱动源：双向交替驱动（Open-Drain 与 Push-Pull 结合或纯 Push-Pull 模式）。
- 核心作用：用于传输主机向外设发出的控制命令（Command，例如用于读写寄存器的 CMD52 或批量传输的 CMD53），以及外设向主机返回的响应报文（Response，例如 R4、R5 等）。该线路是控制流的核心通道。
DAT0 ~ DAT3（Data Lines，数据传输线）
- 驱动源：双向驱动。
- 核心作用 ：负责主机与外设之间的大规模数据吞吐。
  - 1-bit 模式 ：仅使用 DAT0 作为有效数据传输线，其余数据线悬空或不参与传输，适用于协议初始握手或低速外设。
  - 4-bit 模式 ：DAT0 至 DAT3 四条线并行工作，在一个时钟周期内可传输 4 比特数据，成倍提升带宽，是 Wi-Fi 等高吞吐外设的标配工作模式。
DAT1 中断线（特殊复用与异步中断机制）
- 驱动源：由外设端主动拉低。
- 核心作用 ：在 SDIO 协议中，DAT1 承担了极其关键的硬件异步中断线（SDIO Interrupt）功能。
  - 当外设（如 Wi-Fi 芯片收到空中数据包）需要向 Linux 内核上报事件时，它会主动将 DAT1 引脚电平拉低。
  - 时分复用原理 ：无论是 1-bit 还是 4-bit 模式下，DAT1 均可在总线空闲间隙或特定采样窗口内充当中断信号。主机控制器检测到 DAT1 的低电平脉冲后，会触发硬件中断并交给内核的 enable_sdio_irq 机制处理，从而避免了主机进行轮询（Polling）造成的 CPU 资源浪费。
    1. 传输期与空闲期的分时交替 ：
      SDIO 总线上的数据传输并不是无休止的。即使是高速传输，数据包与数据包之间、或者主机发起下一次读写请求的间隙，总线都会出现空闲状态（Idle / Bus Release）。
    2. 中断触发的时机 ：
      当外设（如 Wi-Fi 芯片）需要中断主机时，它会在总线处于空闲间隙 或者特定的中断采样窗口 时将 DAT1 拉低。
    3. 正在传输大块数据时的应对 ：
      如果此时主机和外设正在通过 4 位数据线（DAT0~DAT3）狂飙数据，DAT1 正在传输有效数据比特，外设通常会选择在当前这笔数据传输结束后的总线空闲瞬间 再拉低 DAT1。对于驱动和内核感知而言，这个延迟极其短暂（微秒级），完全不会影响异步事件的实时上报，同时也彻底避免了为了检测中断而让 CPU 去死循环轮询总线。
VDD、VSS（电源与地线）
- 核心作用：
- VDD：由主板上的电源管理芯片（PMIC）或 GPIO 稳压器提供（如常见的 3.3V 或 1.8V I/O 电平），为 SDIO 外设提供核心工作动能。
- VSS：数字地与功率地，确保全板电平参考一致。

1.2.2 1位与4位数据总线模式的工作机制

SDIO 总线支持灵活的位宽配置，以适应不同的硬件引脚约束和功耗需求：

1-bit 模式 ：系统上电或初始化阶段的默认模式。仅使用 DAT0 传输数据，最高时钟频率较低，协议交互简单，适用于低速调试或引脚受限的场景。
4-bit 模式 ：高性能工作模式。利用 DAT0 至 DAT3 四条数据线并行传输，吞吐量提升至 1-bit 模式的 4 倍。无线网卡等高带宽外设在完成初始化与总线宽度协商（如通过 CMD52 配置 CCCR 寄存器）后，会迅速切换至 4-bit 模式以满足数据吞吐要求。

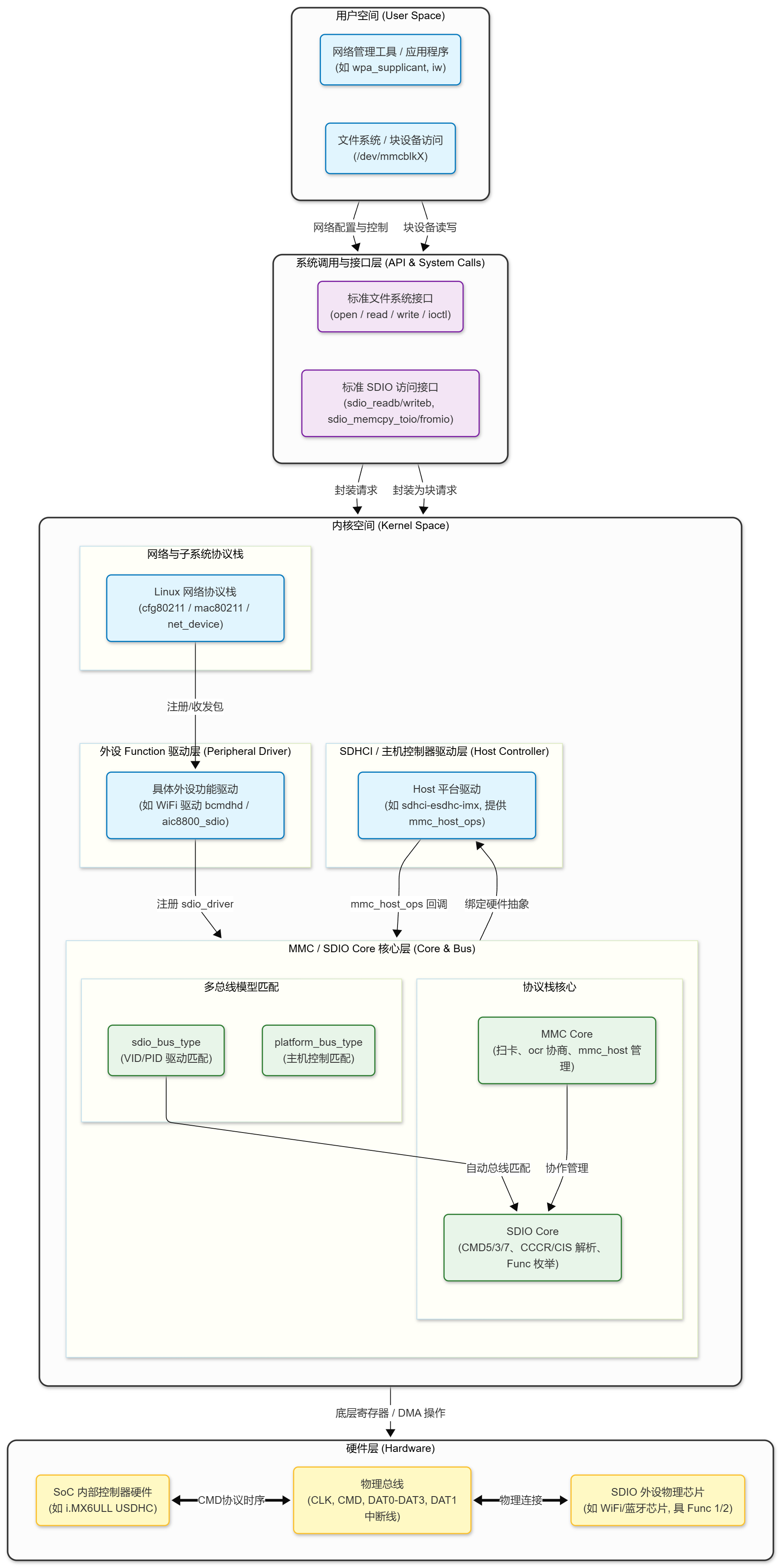

2. SDIO 驱动框架

2.1 用户空间 (User Space)

包含内容 ：无线配置工具（如 wpa_supplicant、iw）、存储或复合卡文件系统访问入口（/dev/mmcblkX）。
核心作用：
- 人机交互与策略控制：为上层应用和系统管理员提供管理无线网络、配置密码、查看链路状态的交互界面。
- 业务逻辑承载 ：运行具体的网络守护进程（如负责 WPA/WPA2/WPA3 认证加密的 wpa_supplicant）。
设计意义：
- 硬件隔离与解耦 ：实现了应用程序与底层内核驱动的完全隔离 。用户编写网络应用时，根本不需要关心底层是哪家厂商的 SDIO 芯片、也不需要知道寄存器怎么读写，只需通过标准的网络接口（如 wlan0）进行业务开发，极大地降低了上层软件的开发复杂度。

2.2 系统调用与接口层 (System Calls & Interfaces)

包含内容 ：VFS 标准文件系统调用（open、read、write、ioctl）以及内核专用的 SDIO 访问 API（sdio_readb/writeb、sdio_memcpy_toio/fromio）。
核心作用：
- 桥梁与翻译器：向上对接虚拟文件系统（VFS），向下将控制指令与数据流转化为内核空间的函数调用。
- 安全与权限管控：对用户空间的请求进行合法性检查，防止恶意程序直接破坏内核内存或物理硬件寄存器。
设计意义：
- 遵循了 Linux "一切皆文件"的哲学，通过标准的 ioctl 和 API 规范，让控制流（配置指令）和数据流（收发包）在内核空间有了清晰、安全、标准化的传输管道。

2.3 内核空间 (Kernel Space)

内核空间是整个 SDIO 驱动框架的核心。由于 SDIO 总线在工业界最核心、最广泛的落地场景是承载无线网卡（Wi-Fi），因此该层不仅包含通用的总线与控制器驱动，还深度交织了标准的网络子系统。它被细分为四个高度解耦的子模块：

网络与子系统协议栈

包含内容 ：cfg80211、mac80211、net_device。
核心作用：提供统一的无线网络管理框架，将底层的 SDIO 外设抽象为一个标准的 Linux 网络设备。
设计意义 ：
- 代码复用与标准化 ：如果没有这层协议栈，每个厂家的 Wi-Fi 驱动都要自己实现一套 TCP/IP 对接和网络配置逻辑。有了 cfg80211 和 net_device，任何 SDIO Wi-Fi 芯片只要接入该框架，就能无缝享受 Linux 强大的网络生态（如 iptables、routing、socket 编程）。

外设 Function 驱动层

包含内容 ：具体外设的功能驱动（如 Wi-Fi 驱动 bcmdhd 或 aic8800_sdio），向 SDIO 总线注册 sdio_driver。
核心作用：
- 实现特定芯片的业务逻辑，包括芯片上电初始化、固件（Firmware）下载、配置参数下发、中断服务函数（ISR）处理。
设计意义：
- 实现了"总线核心与芯片厂商驱动的分离"。Linux 内核只提供标准的 SDIO 总线框架，而具体的芯片"脾气"由芯片厂商或开发者编写的 Function 驱动来兜底。这使得内核可以极其方便地支持成百上千种不同的 SDIO 外设。

SDHCI / 主机控制器驱动层

包含内容 ：Host 平台驱动（如 sdhci-esdhc-imx），提供 mmc_host_ops 回调机制。
核心作用：
- 驱动 SoC 内部的硬件控制器（如 NXP i.MX6ULL 的 USDHC、全志或瑞芯微的 MMC 控制器），将抽象的 SDIO 命令转化为底层控制器寄存器的读写和 DMA 通道配置。
设计意义：
- 实现了硬件控制器的平台无关性 。无论底层硬件是 NXP 芯片、全志芯片还是瑞芯微芯片，只要它们的控制器驱动实现了标准规范的 mmc_host_ops 接口，上层的 SDIO 协议栈就可以无缝运行，做到了"同一套协议栈适配百家 SoC"。

MMC / SDIO Core 核心层（中枢神经）

包含内容 ：多总线模型匹配（sdio_bus_type）、协议核心解析（CMD5/3、CCCR/CIS 解析、Func 枚举）、扫卡与 OCR 协商。
核心作用：
- 整个架构的"大管家"。负责在总线上扫描设备、识别电压（OCR）、读取外设的 CIS（Card Information Structure）信息、解析 Func 数量，并完成驱动（Driver）与设备（Device）的自动匹配（Match 与 Probe）。
设计意义：
- 它是承上启下的灵魂。如果没有 Core 层，上层的 Function 驱动就找不到下层的硬件，底层的控制器也不知道该怎么和外设握手。它把杂乱无章的底层硬件通信收敛成了规范的总线驱动模型（类似 USB Core 的角色）。

2.4 硬件层 (Hardware)

包含内容：SoC 内部控制器（如 i.MX6ULL USDHC）、9 针物理总线（CLK、CMD、DAT0~3、DAT1 中断线）、外设物理芯片（如集成了 Func 1/2 的 Wi-Fi/蓝牙芯片）。
核心作用：
- 完成最终的物理信号传输、高低电平转换、时钟同步以及射频/数据处理。
设计意义：
- 它是所有软件架构能够运转的物质基础。无论上层的架构设计多么优雅精妙，最终都要落实到硅片上的晶体管翻转、时钟沿采样以及 DAT 线上的高低电平脉冲之中。

3. 用户空间与系统调用接口层

在明确了整个 Linux SDIO 子系统的宏观架构框架后，我们自顶向下切入具体的应用与接口交互层。本章将详细剖析用户空间的应用程序如何通过标准接口与内核及底层 SDIO 外设进行通信。

以下是对每层内容的详细介绍：

3.1 用户空间组件

在 Linux 系统中，SDIO 外设（如常见的 SDIO Wi-Fi 模块、蓝牙复合模块等）与传统的存储类 SD 卡在用户空间的表现形式与管理逻辑有着显著的分工。

3.1.1 网络管理工具与应用程序

对于以无线网卡形式接入系统的 SDIO 外设：

网络接口挂载 ：驱动加载成功后，内核会注册一个标准的网络设备（如 wlan0），并通过 Netlink 套接字与用户空间的无线配置框架（cfg80211 / nl80211）建立高效的通信通道。
在 Linux SDIO 子系统（如 Wi-Fi 驱动）中，网络接口挂载 是连接底层硬件驱动与上层用户空间网络管理的核心转折点。

当底层的 SDIO 总线完成设备枚举、固件下载及初始化后，外设驱动（如 bcmdhd 或 aic8800_sdio）会向内核注册一个标准的网络接口。这一过程涉及 Linux 内核的网络设备抽象、cfg80211 无线配置框架以及 Netlink 通信机制。

一、注册标准的网络设备（以 wlan0 为例）

当驱动的 probe 函数执行成功时，它会在内核空间创建并注册一个标准的网络设备实例。其核心步骤和技术细节如下：
1. 申请与初始化 struct net_device ：
  - 驱动会调用内核提供的分配函数（如 alloc_etherdev 或专门针对无线设备的分配接口）申请一个 net_device 结构体内存。
  - 初始化该设备的硬件属性，包括填充 MAC 地址、设置网卡最大传输单元（MTU）等。
2. 绑定底层操作回调（net_device_ops） ：
  - 驱动必须实现并注册一套核心的操作函数合集（net_device_ops），其中包括：
    - ndo_open ：当用户空间执行 ifconfig wlan0 up 或 ip link set wlan0 up 时触发，负责开启网卡、使能硬件中断、启动底层数据收发队列。
    - ndo_stop：当网卡被关闭时触发，负责释放资源、断开硬件。
    - ndo_start_xmit ：核心数据发送入口 。当上层协议栈（如 TCP/IP）有数据包要发送时，会调用此函数将网络数据包（sk_buff）交由驱动，驱动再通过 SDIO 的 sdio_memcpy_toio 写入外设的 FIFO 中。
3. 向内核全局注册（register_netdev） ：
  - 调用 register_netdev() 后，内核网络子系统会将该设备正式纳入管理，并在 /sys/class/net/ 下生成对应的节点，在系统中正式具象化为 wlan0。
二、 cfg80211 与 nl80211 无线配置框架

对于传统的以太网卡，标准的网络设备接口（如 ifconfig、socket）已经足够。但对于无线网络（802.11），由于涉及频段、信道、加密方式、SSID 扫描、功率控制等复杂参数，Linux 引入了 cfg80211 框架。
- cfg80211（Configuration for 802.11） ：
  - 这是 Linux 内核现代的无线配置核心子系统（用于替代过时的 Wireless Extensions / iwconfig）。
  - 驱动在初始化时，需要向 cfg80211 注册一个 wiphy 结构体，向内核声明该 SDIO Wi-Fi 芯片支持哪些频段（2.4G / 5G）、支持哪些加密模式（WPA2/WPA3）以及支持哪些工作模式（STA、AP、Monitor）。
- nl80211 ：
  - cfg80211 对外暴露的接口协议正是 nl80211。它基于通用的 Netlink 机制，定义了一套严密的命令和属性标准，供用户空间的工具进行调用。
三、 Netlink 套接字：内核与用户空间的高效通信桥梁

为什么传统的 ioctl 已经逐渐退居二线，而现代无线框架强制使用 Netlink 套接字？这一机制在网络接口挂载及后续运行中具有无可替代的优势：
1. 全双工与异步事件上报（Asynchronous Events） ：
  - 在 Wi-Fi 场景下，大量的事件是由底层异步触发的。例如：周边的 Wi-Fi 扫描结果返回了、某台设备断开连接了、或者链路突发掉线。
  - 如果采用传统的同步 ioctl，用户空间必须不断"轮询（Polling）"内核查询状态，这会消耗大量 CPU 资源。
  - Netlink 机制完美解决了这个问题 ：当底层 SDIO 芯片通过 DAT1 中断上报事件后，内核的 cfg80211 可以通过 Netlink 套接字主动、实时地 向用户空间（如 wpa_supplicant）推送异步通知。
2. 结构化与可扩展的数据传输 ：
  - Netlink 采用类似于 Socket 的套接字通信方式，基于 Netlink 消息头和 TLV（Type-Length-Value）属性结构。无论是传输复杂的扫描列表、还是配置几十字节的 WPA 密码，它都能安全、高效、无长度限制地在用户空间与内核空间双向往来。
四、典型联动闭环示例

当这一整套机制搭建完毕后，用户空间的经典交互流程如下：
1. 启动与监测 ：用户运行 wpa_supplicant -iwlan0 -c...，守护进程通过 Netlink 套接字 与内核的 nl80211 接口建立连接。
2. 下发指令 ：当用户发起连接请求时，wpa_supplicant 通过 Netlink 发送"加入指定 SSID"的指令。
3. 内核解析 ：内核的 cfg80211 收到指令，将其转化为对具体 Wi-Fi 驱动（如 bcmdhd）的内部函数调用。
4. 总线落地 ：外设驱动通过标准的 SDIO 访问接口 （如 sdio_writeb 或 CMD52/53），将配置命令写入 Wi-Fi 芯片的控制寄存器。
5. 异步反馈 ：当芯片连接成功后，通过硬件中断和 Netlink 异步上报给 wpa_supplicant，完成整个控制流的完美闭环。
用户空间工具职责：
- iw ：现代 Linux 下用于配置无线网卡底层参数（如信道切换、工作模式、发射功率、链路状态查询）的经典命令行工具，直接基于 nl80211 接口与内核对话。
- wpa_supplicant / hostapd：负责高阶的 Wi-Fi 连接管理、WPA/WPA2/WPA3 安全加密认证、四次握手以及漫游控制。它们通过监听内核上报的异步无线事件并下发配置指令，实现与底层 SDIO Wi-Fi 驱动的全双工联动。

3.1.2 文件系统与常规块设备访问

纯 SDIO 外设的边界 ：纯粹的 SDIO 功能模块（如独立的 Wi-Fi 芯片、GPS 模块）不会在 /dev 目录下生成诸如 /dev/mmcblkX 的块设备节点，因为它们不以扇区存储为核心，其本质是网络或控制外设。
Combo 卡（多功能复合卡）的特例 ：如果物理硬件使用的是"闪存存储 + SDIO 外设"的复合卡（Combo Card），MMC Core 会进行多功能复用管理。存储部分走标准的 MMC 块设备驱动流程，在 /dev/ 下挂载为块设备供文件系统（如 FAT32、ext4）读写；而 SDIO I/O 部分则走独立的 sdio_driver 逻辑，两者互不干扰、并行运转。

3.2 系统调用与标准访问接口

用户空间的应用程序或守护进程若想对底层硬件下发控制指令或搬运数据，必须通过 Linux 的虚拟文件系统（VFS）层层下发，最终桥接到内核的 SDIO 核心层。

3.2.1 标准文件系统接口

设备节点与控制句柄 ：用户空间进程通过标准的 open() 系统调用打开对应的设备文件节点（例如网络控制句柄、或者是厂商为了调试自定义的字符设备节点）。
ioctl 控制通道 ：ioctl 是用户空间将控制意图（如扫描周边 Wi-Fi 热点、配置 SSID、设置加解密密钥）传递到内核驱动的核心纽带。驱动程序收到 ioctl 请求后，会将其解析为具体的寄存器操作意图。

3.2.2 标准 SDIO 访问接口

虽然这些接口运行在内核空间，但它们是系统调用及上层协议栈最终落地到物理总线的执行函数：

sdio_readb / sdio_writeb ：基于底层 CMD52 协议封装，用于对外设的单一控制寄存器进行字节（Byte）级别的精准读写。
sdio_memcpy_toio / sdio_memcpy_fromio ：基于底层 CMD53 协议封装，用于通过字节模式或块模式（Block Mode）高效地进行批量数据传输。例如，当内核协议栈有网络收发包需求时，该接口负责将 sk_buff 中的数据高效搬运到外设芯片的 FIFO 中。

4. 内核空间核心组件与驱动层

内核空间是整个 Linux SDIO 子系统的核心，承上启下。它负责将上层的网络协议意图转化为底层的硬件总线操作，同时将底层的硬件中断和数据流向上反馈。

本章将从网络协议栈、外设功能驱动、主机控制器驱动、以及核心枢纽层四个维度，对内核空间的四大核心组件进行深度剖析。

4.1 网络与子系统协议栈

对于以无线网卡（Wi-Fi）为代表的 SDIO 外设，内核必须提供一套标准化的网络协议栈对接机制，使其能够无缝融入 Linux 强大的网络生态。

4.1.1 Linux 网络协议栈

net_device（网络设备抽象） ：Linux 内核用来描述所有网络硬件的基石结构体。SDIO 外设驱动加载成功后，会向内核注册一个 net_device（如 wlan0），绑定诸如 ndo_open、ndo_stop 以及最关键的 ndo_start_xmit（数据发送入口） 等核心操作回调。
cfg80211（Configuration for 802.11） ：现代 Linux 用于替代旧版 Wireless Extensions 的无线配置框架。它定义了统一的无线参数标准（如频段、信道、工作模式、加密方式），并通过 nl80211 与用户空间的 wpa_supplicant 进行 Netlink 通信。
mac80211 / 厂商私有协议框架 ：负责处理 802.11 协议的 MAC 层逻辑（如帧格式化、重传机制、管理帧交互）。部分厂商（如博通的 bcmdhd）采用 Full-MAC 架构，芯片内部已固化大部分 MAC 逻辑，驱动则主要通过 cfg80211 进行轻量对接。

4.1.2 上层协议与网络收发控制流

发送流（Downlink） ：当用户空间的应用程序通过套接字发送数据时，Linux TCP/IP 协议栈将数据打包为网络数据包（sk_buff），并调用网卡驱动的 ndo_start_xmit 函数。驱动将 sk_buff 中的有效负载转换为 SDIO 传输格式，通过 sdio_memcpy_toio 写入外设的发送 FIFO 中。
接收流（Uplink） ：当外设收到空中数据包 （指通过无线电波（射频）在空间中传播、并被 Wi-Fi 天线捕获的无线数据帧。它是无线通信中设备之间进行空中传输的原始数据形态。）并触发 DAT1 硬件中断后，内核的中断处理函数启动，通过 SDIO 接口将数据从外设 FIFO 中读出（sdio_memcpy_fromio），封装为新的 sk_buff，随后调用 netif_rx 或 netif_receive_skb 将其投递给上层网络协议栈。

4.2 外设 Function 驱动层

这是由芯片厂商或开发者编写的具体业务驱动层（如博通的 bcmdhd 或 Aicsemi 的 aic8800_sdio）。

4.2.1 具体外设功能驱动

核心职责：实现特定物理芯片的"功能代码"。包括芯片的上电时序控制、固件（Firmware）与 NVRAM 的下载、芯片内部寄存器的初始化配置、错误恢复机制以及电源管理（休眠与唤醒）。
多功能支持：如果是一个集成了 Wi-Fi 和蓝牙的复合芯片，该层通常会向系统注册多个不同的功能驱动模块，分别对应 SDIO 的 Function 1 和 Function 2。

4.2.2 sdio_driver 驱动注册与总线绑定机制

sdio_driver 结构体 ：外设驱动向 SDIO 总线注册的核心数据结构，包含 name、probe、remove 回调函数，以及至关重要的 id_table（包含 Vendor ID 和 Device ID）。
总线绑定过程 ：当 MMC Core 完成设备枚举并解析出外设的 VID/PID 后，会遍历内核中注册的所有 sdio_driver。一旦 id_table 匹配成功，Core 层便会调用该驱动的 probe() 函数，宣告驱动与设备的成功匹配。

4.3 SDHCI / 主机控制器驱动层

SDHCI（Secure Digital Host Controller Interface，即安全数字主机控制器接口）是由 SD 协会制定的一个硬件主机控制器标准规范。

该层直接面对 SoC 硬件，负责操纵芯片内部的 SDIO/MMC 控制器。

4.3.1 Host 平台驱动

硬件抽象映射 ：以 NXP i.MX6ULL 的 USDHC 控制器为例，sdhci-esdhc-imx 是针对该特定 SoC 平台编写的底层驱动。它负责配置 SoC 对应的引脚复用（Pinmux）、时钟频率（Clock Source）、电压调节以及 DMA 控制寄存器。
标准与私有结合：Linux 内核提供了通用的 SDHCI（Secure Digital Host Controller Interface）框架，平台驱动在此基础上填入特定 SoC 的硬件差异细则。

4.3.2 mmc_host_ops 回调机制与底层硬件抽象绑定

mmc_host_ops 接口 ：这是主机控制器驱动向 MMC Core 暴露的核心操作合集，包含 request（发起请求）、set_ios（设置时钟、总线宽、电压等硬件状态）、get_ro（获取写保护状态）等。
解耦意义 ：通过 mmc_host_ops，上层的 SDIO 协议核心完全不需要关心底层是 NXP、全志还是瑞芯微的控制器，只需调用标准的抽象接口，便能驱动硬件完成指令下发与数据收发。

4.4 MMC / SDIO Core 核心层

如果把整个 Linux SDIO 架构比作一个庞大的体系，那么 MMC / SDIO Core 核心层 就是居中调度的"中枢神经与核心"。

4.4.1 多总线模型匹配

platform_bus_type（平台总线） ：用于将 SoC 内部的主机控制器（Host Controller）与 Linux 内核的设备树（Device Tree）节点进行匹配，加载如 sdhci 这样的底层控制器驱动。
sdio_bus_type（SDIO 总线） ：专门用于管理外设侧的总线类型。它定义了 SDIO 设备的匹配规则（基于 Vendor ID、Device ID 和 Function ），确保外设功能驱动（如 bcmdhd）能够精准找到对应的硬件设备。
还有 mmc_bus_type，由于本专栏聚焦于 SDIO 外设驱动开发（如 Wi-Fi 移植），核心关注的是控制器的加载（platform_bus_type）与外设驱动的匹配（sdio_bus_type）。而负责块设备存储的 mmc_bus_type 则是 MMC 框架中走存储路线的分支，所以没有列出

4.4.2 协议核心管理

核心管理职责 ：
- 扫卡与状态机管理 ：MMC/SDIO Core 负责监控外设的上电、插拔与初始化全过程，通过调度 mmc_rescan 触发设备探测，并统筹管理底层通信状态机与主机扫描状态。其中：
  - 扫卡（Card Scanning） ：是指 MMC/SDIO 子系统在系统启动或检测到设备插拔变化时，通过 Core 核心层调度 mmc_rescan 流程，对物理总线上的设备进行自动发现、上电时序配置、复位控制以及底层协议探测的一系列初始化与识别动作。
  - 状态机管理（State Machine Management）：在子系统中涵盖两个层面的状态流转与控制：
    1. 扫描与主机状态管理 ：对 mmc_host 的扫描状态进行初始化，并利用工作队列调度检测机制（如通过 _mmc_detect_change 触发 mmc_rescan）来管理设备的生命周期。
    2. 通信与传输状态机管理：负责底层命令（CMD）、响应（Response）和数据流的协同工作，处理状态切换、响应超时、错误重传以及数据流收发的同步机制。
- OCR 协商：通过发送 CMD5 等核心命令进行交互，确认主机与外设双方支持的工作电压范围与能力。
- MMC Host 管理：统筹和管理整个控制器的生命周期、状态标志以及底层驱动的挂载与运行。
- SDIO 协议与 Func 枚举：通过读取 CCCR、FBR 和 CIS 结构体，识别外设包含几个 Function（如 Func 1、Func 2），并为每个 Function 动态分配资源、注册子设备，最终触发上层外设驱动的加载。

5. 硬件层与物理连接剖析

硬件层是整个 Linux SDIO 子系统的物理基石。上层的复杂驱动框架与网络协议，最终都要落实到 SoC 内部控制器的寄存器配置、DMA 通道调度，以及通过物理信号线与外设芯片进行高频的时序交互。

本章将从 SoC 内部控制器硬件 与 物理总线及外设物理芯片 两个维度，对 SDIO 的底层物理连接进行深度剖析。

5.1 SoC 内部控制器硬件

SoC 内部的 SDIO/MMC 主机控制器是连接处理器内核与外部无线设备的"桥梁"。

5.1.1 SoC 内核控制硬件 (如 i.MX6ULL USDHC)

硬件抽象与定位：以 NXP i.MX6ULL 处理器为例，其内部集成的是 USDHC（Ultra Secured Digital Host Controller）控制器。它不仅兼容标准的 SDHCI（Secure Digital Host Controller Interface）规范，还结合 NXP 自身的硬件架构做了定制扩展。
核心职责：负责产生稳定的工作时钟（Clock）、管理外设供电电压、控制总线宽度（1-bit / 4-bit），并维护整个底层的命令与数据收发状态机。

5.1.2 底层寄存器操作与 DMA 传输支持

寄存器映射（MMIO） ：控制器将内部大量的控制与状态寄存器（如命令寄存器 CMD、参数寄存器 ARG、传输数据寄存器 DATA、中断状态寄存器 INT 等）映射到 CPU 的物理内存空间。底层驱动通过对这些寄存器的读写来操控硬件。
DMA 传输支持 ：为了避免在高吞吐量数据传输（如 Wi-Fi 收发数据包）时占用过多的 CPU 核心资源，SDHCI 控制器通常支持 SDMA 或 ADMA（Advanced DMA）。通过配置 DMA 描述符链表，控制器能够直接在系统内存与外设 FIFO 之间进行高效的散射聚散（Scatter-Gather）数据搬运。

5.2 物理总线与外设物理芯片

物理总线承载着所有的电信号交互，而外设芯片则是实现具体无线通信功能的物理实体。

5.2.1 物理母线及 CMD 协议时序

9 针物理信号线定义：
- CLK（Clock）：由主机（Host）发出的同步时钟信号线，决定了总线的传输速率。
- CMD（Command）：双向命令线，主机通过它发送控制指令（如 CMD52/CMD53），外设通过它返回响应（Response）。
- DAT0 - DAT3（Data Lines）：4 位并行数据总线。在 4-bit 模式下，它们与 CMD、CLK 共同构成高速数据传输通道。
- DAT1 中断线（复用） ：在 SDIO 模式下，DAT1 具有特殊的功能复用机制。除了传输数据外，它还被用作硬件异步中断线。当外设有数据需要上报给主机时，会主动拉低 DAT1 电平触发硬件中断。
CMD 协议时序：主机和外设之间的所有控制交互均基于严格的同步串行时序。每一个命令包都包含起始位、传输方向、命令索引、参数、CRC7 校验位和停止位。

5.2.2 SDIO 外设物理芯片

物理芯片实体：工业界常见的嵌入式无线模组（如集成 Wi-Fi 和蓝牙的 Combo 芯片）直接通过 SDIO 接口挂载在主机的总线上。
多 Function 硬件架构 ：根据 SDIO 协议规范，单个物理芯片内部可以在逻辑上被划分多个独立的功能单元。例如，Function 1 通常被分配用于高性能的 Wi-Fi 数据收发与控制，而 Function 2 则常被分配用于蓝牙（Bluetooth）或其他扩展外设。它们共享同一套物理总线信号，但拥有各自独立的寄存器空间（如 FBR 寄存器区）与独立的中断源。

6. 全景数据流与控制流的流转闭环

在打通了底层硬件控制器、Core 层扫卡枚举以及总线匹配之后，整个 Linux SDIO 子系统的核心价值在于实现控制流与数据流的双向流转闭环。本章将从上层请求的封装路径到硬件层的响应闭环，对这一全景流程进行深度串联。

6.1 上层请求的封装路径

上层的各种业务意图（如网络配置、网卡数据收发或常规数据访问）需要经过逐层封装，才能转化为底层能够识别并执行的总线操作。

6.1.1 网络配置控制与块设备读写请求的封装逻辑

网络配置与数据封装 ：用户空间的网络管理工具（如 wpa_supplicant、iw）或上层应用程序发起的网络控制与通信请求，会经由 Linux 网络协议栈（cfg80211 / mac80211 / net_device）封装为标准的网络数据包（sk_buff），并最终流入外设功能驱动。
块设备读写请求 ：对于常规的块设备访问路径（通过 /dev/mmcblkX 访问），其读写请求则会通过文件系统和标准块设备接口进行封装与调度。

6.1.2 驱动注册与绑定流转过程

总线动态匹配 ：当 MMC/SDIO Core 层完成硬件自动枚举并创建出对应的设备对象后，会触发 sdio_bus_type 总线的匹配机制。
生命周期绑定 ：外设功能驱动（向总线注册的 sdio_driver）通过设备的厂商 ID 与设备 ID 与之成功匹配，进而触发驱动的 probe 函数，完成从底层物理设备到上层逻辑驱动的绑定流转。

6.2 底层数据流转与硬件闭环

当上层请求完成封装并与驱动绑定后，数据与控制指令将正式深入硬件层，并在收发交互中形成完整的硬件闭环。

6.2.1 数据流通过寄存器与 DMA 交互到达硬件层

控制与命令下发：上层或协议层的控制意图会转化为对底层寄存器的操作，通过核心指令集（如 CMD52/CMD53）下发给控制器。
DMA 高效搬运：在大吞吐量的数据传输场景下，数据流通过 Scatter-Gather DMA（散射聚散 DMA）机制，在系统内存与外设芯片的 FIFO 之间进行高效交互，最终到达物理总线并发送至硬件层。

6.2.2 DAT1 中断线触发、底层硬件响应与上层异步事件上报闭环

硬件中断触发 ：当外设（如 Wi-Fi 芯片）在空中接收到数据并准备好上报时，会主动拉低物理总线的 DAT1 中断线，触发 SoC 硬件控制器的中断响应。
底层响应与上层上报 ：底层中断处理函数（如 sdhci_irq）读取 response 寄存器并通知 MMC core 请求完成。同时，底层驱动通过 sdio_claim_irq 申请的中断服务程序被激活，将数据从外设 FIFO 中读出，最终向上层异步上报事件（如向上层网络协议栈投递数据包），从而实现整个数据流转的终极闭环。
