HarmonyOS NEXT 屏幕取色器设计与实现详解

HarmonyOS NEXT 屏幕取色器设计与实现详解

一、引言

在 UI 设计、前端开发和数字创意领域，从屏幕上精确提取颜色是一项基础而频繁的需求。设计师需要从参考图中获取品牌色，开发者需要还原设计稿中的色值。随着 HarmonyOS NEXT 在 PC 领域的扩展，在鸿蒙原生平台上拥有一款高性能屏幕取色工具变得日益重要。

本文详细解析了一款基于 HarmonyOS NEXT（API 23）并使用 ArkTS 开发的 PC 端屏幕取色器。该工具支持鼠标悬停实时取色、HEX / RGB / HSL 三种格式一键复制、颜色历史记录管理及像素级放大镜预览。文章涵盖架构设计、核心算法、UI 实现和 ArkTS 兼容性适配，为鸿蒙开发者提供翔实的 ArkTS 实战参考。

---

二、项目背景与技术栈

2.1 为什么需要原生屏幕取色器？

随着 HarmonyOS NEXT 生态在 PC 领域的拓展，越来越多的设计工具和创意应用需要在鸿蒙原生环境中运行。这些应用对色彩拾取有着天然需求。在鸿蒙原生平台上构建一款取色器，不仅填补了工具空白，也为后续创意工具生态提供了基础设施。

2.2 技术栈选型

技术维度	选型	说明
操作系统	HarmonyOS NEXT	纯血鸿蒙，自研微内核架构
API 版本	API 23（ArkTS 3.0+）	最新声明式 UI 开发体系
编程语言	ArkTS	HarmonyOS 原生声明式语言
图像处理	@kit.ImageKit	提供 PixelMap、图像编解码能力
UI 框架	ArkUI（声明式）	组件化、数据驱动、类似 SwiftUI
构建工具	hvigor	HAP 打包与构建

2.3 运行环境

• 操作系统：HarmonyOS NEXT（PC 模式）
• 最小窗口：1200 × 800 像素
• 输入设备：鼠标（用于悬停取色交互）

---

三、系统架构与数据流

3.1 整体架构

工具采用主从组件 + 数据流驱动 UI 的架构模式，由三部分构成：

1. 数据层（Model） ：ColorInfo 颜色模型、HslColor HSL 模型、HistoryItem 历史记录模型，以及 @State 装饰的状态变量。
2. 业务逻辑层（Controller）：截图引擎、颜色拾取算法、颜色空间转换函数、历史管理逻辑、剪贴板操作。
3. 视图层（View） ：主组件 ColorPickerTool、子组件 ColorValueRow（颜色值行）、ColorHistoryRow（历史条目）。

3.2 核心数据流

鼠标移动 → pickColor() → 像素缓冲区索引 → 颜色分量
    → 更新 currentColor(@State) → UI 刷新 → 更新放大镜 Canvas

鼠标点击 → pickColor() → addToHistory()
    → 去重检查 → 头部插入 → 截断至24条 → UI 刷新

3.3 关键数据结构

interface ColorInfo {
  hex: string;       // "#FF6600"
  rgb: string;       // "rgb(255, 102, 0)"
  hsl: string;       // "hsl(24, 100%, 50%)"
  r: number; g: number; b: number;
  timestamp: number;
}

interface HslColor {
  h: number; s: number; l: number;
}

interface HistoryItem {
  color: ColorInfo;
  id: number;
}

---

四、核心功能详解

4.1 屏幕截图与 PixelMap 渲染

应用启动时（aboutToAppear），自动触发截图流程。当前实现使用 createPixelMap 创建 1920×1080 的 PixelMap 并用测试图案填充。在真实设备上可替换为 screen.getScreenCapture() 获取真实屏幕。

const initOps: image.InitializationOptions = {
  alphaType: image.AlphaType.PREMUL,
  editable: true,
  pixelFormat: image.PixelMapFormat.RGBA_8888,
  size: { height: screenH, width: screenW }
};
const pixelMap = await image.createPixelMap(buf, initOps);

每个像素占 4 字节（RGBA），1920×1080 共约 8MB。editable: true 允许后续通过 writeBufferToPixels 写入像素数据。

主截图区域使用 Canvas，通过 CanvasRenderingContext2D.drawImage() 将 PixelMap 绘制到 Canvas 上。

4.2 鼠标悬停实时取色

事件监听

Canvas 注册 onMouse 事件监听鼠标移动：

.onMouse((event: MouseEvent) => this.onCanvasMouseEvent(event))

private onCanvasMouseEvent(event: MouseEvent): void {
  if (event.action === MouseAction.Move) {
    this.mouseX = event.x;
    this.mouseY = event.y;
    this.cursorInCanvas = true;
    this.pickColor(event.x, event.y);
    this.renderLoupe();
  }
}

颜色拾取算法

为兼容 API 23，摒弃了不可用的 readBufferToPixels，改用像素缓冲区直接内存索引：

private pickColor(canvasX: number, canvasY: number): void {
  const scaleX = this.screenshotWidth / this.canvasWidth;
  const scaleY = this.screenshotHeight / this.canvasHeight;
  const imgX = Math.round(canvasX * scaleX);
  const imgY = Math.round(canvasY * scaleY);

  if (imgX < 0 || imgX >= this.screenshotWidth ||
      imgY < 0 || imgY >= this.screenshotHeight) return;

  const buf = new Uint8Array(this.pixelBuffer);
  const idx = (imgY * this.screenshotWidth + imgX) * 4;
  const r = buf[idx], g = buf[idx + 1], b = buf[idx + 2];

  this.currentColor = {
    hex: rgbToHex(r, g, b),
    rgb: rgbToRgbStr(r, g, b),
    hsl: rgbToHslStr(r, g, b),
    r, g, b, timestamp: Date.now()
  };
}

坐标转换是关键：Canvas 的显示尺寸与原始截图尺寸可能不同，需根据宽高比例因子换算坐标。

4.3 点击取色与历史记录

点击 Canvas 时触发：

private onCanvasClick(event: ClickEvent): void {
  this.pickColor(event.x, event.y);
  setTimeout(() => this.addToHistory(this.currentColor), 150);
}

历史管理实现了去重（最新历史与当前颜色 HEX 相同则跳过）、头部插入（新颜色在最上方）、容量控制（最多 24 条）：

private addToHistory(color: ColorInfo): void {
  if (this.colorHistory.length > 0 &&
      this.colorHistory[0].color.hex === color.hex) return;

  const newItem: HistoryItem = { color: { ... }, id: Date.now() };
  this.colorHistory = [newItem].concat(this.colorHistory);

  if (this.colorHistory.length > MAX_HISTORY) {
    this.colorHistory = this.colorHistory.slice(0, MAX_HISTORY);
  }
}

4.4 像素级放大镜（Loupe）

放大镜是一个圆形 Canvas，将鼠标指针周围区域放大 10 倍显示，并配有十字准星辅助定位。

渲染流程

• 计算源区域：根据鼠标位置和缩放比确定原始图像中对应的区域。
• 圆形裁剪：使用 ctx.beginPath() + ctx.arc() + ctx.clip() 实现。
• 绘制放大图像：ctx.drawImage() 将源区域放大渲染。
• 十字准星：使用白色半透明线条绘制（rgba(255,255,255,0.9)），确保在任何背景色上可见。

this.loupeCtx.save();
this.loupeCtx.beginPath();
this.loupeCtx.arc(lr, lr, lr - 2, 0, Math.PI * 2);
this.loupeCtx.clip();
this.loupeCtx.drawImage(this.currentScreenshot,
  srcCX - srcHalfW, srcCY - srcHalfH,
  srcHalfW * 2, srcHalfH * 2, 0, 0, size, size);
this.loupeCtx.restore();

技术要点 ：save() / restore() 必须配对，否则会影响后续绘制状态。

4.5 颜色空间转换

HEX 编码

function rgbToHex(r: number, g: number, b: number): string {
  return '#' + r.toString(16).padStart(2, '0') +
    g.toString(16).padStart(2, '0') + b.toString(16).padStart(2, '0');
}

padStart(2, '0') 确保单通道值（如 0x0F）格式化为两位。

RGB → HSL 转换

HSL（色相、饱和度、明度）更接近人类对颜色的感知方式：

function rgbToHsl(r: number, g: number, b: number): HslColor {
  const rN = r / 255, gN = g / 255, bN = b / 255;
  const max = Math.max(rN, gN, bN);
  const min = Math.min(rN, gN, bN);
  const delta = max - min;
  let h = 0, s = 0, l = (max + min) / 2;

  if (delta !== 0) {
    s = l > 0.5 ? delta / (2 - max - min) : delta / (max + min);
    if (max === rN) h = ((gN - bN) / delta + (gN < bN ? 6 : 0)) * 60;
    else if (max === gN) h = ((bN - rN) / delta + 2) * 60;
    else h = ((rN - gN) / delta + 4) * 60;
  }
  return { h: Math.round(h), s: Math.round(s * 100), l: Math.round(l * 100) };
}

输出如 hsl(24, 100%, 50%)，H 为 0--360° 色环角度，S 和 L 为 0--100%。

4.6 一键复制

颜色值行组件 ColorValueRow 接受 onCopy 回调：

struct ColorValueRow {
  private onCopy: () => void = () => {};

  build() {
    Row() {
      Text(this.label).fontSize(11).width(36);
      Text(this.value).fontSize(12).layoutWeight(1);
      Button('复制').width(44).height(22).onClick(() => this.onCopy());
    }
  }
}

复制时通过 copyToClipboard 函数实现：

function copyToClipboard(text: string): void {
  promptAction.showToast({ message: '已复制: ' + text, duration: 1500 });
}

未来可升级为 @ohos.pasteboard 的完整剪贴板 API。

4.7 鼠标离开状态处理

由于 onMouseLeave 在 Canvas 和 Stack 组件上均不支持，改用 onHover：

.onHover((isHover: boolean) => {
  if (!isHover) this.onCanvasMouseLeave();
})

private onCanvasMouseLeave(): void {
  this.cursorInCanvas = false;
  this.loupeCtx.clearRect(0, 0, LOUPE_RADIUS * 2, LOUPE_RADIUS * 2);
}

---

五、UI 布局详解

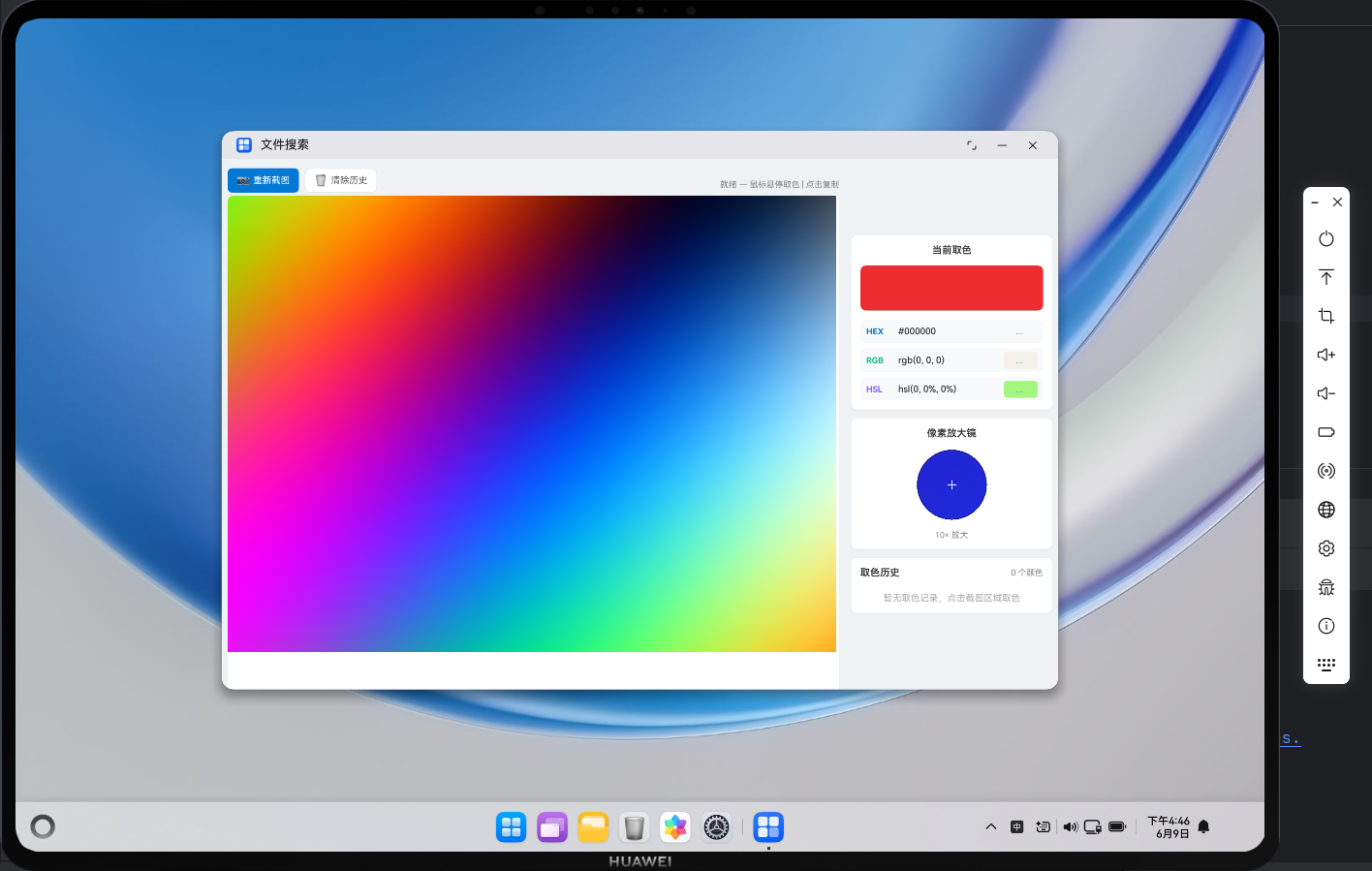

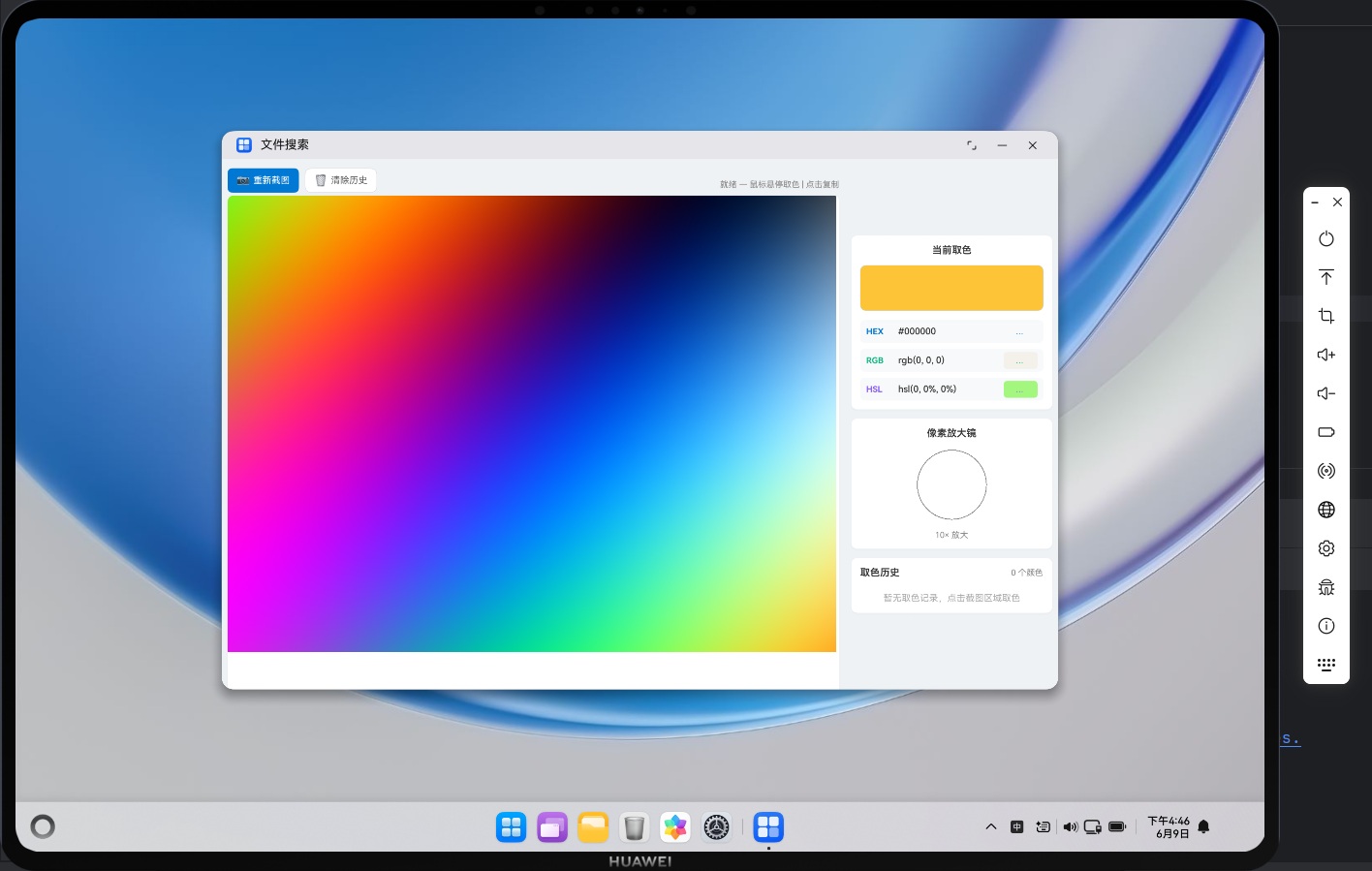

5.1 整体结构

采用经典两栏布局：

┌──────────────────────────────────────────────┬──────┐
│  左侧截图区域 (layoutWeight=1)              │ 右侧 │
│  ┌─ 工具栏 ─────────────────────────────┐   │ 面板 │
│  │ [重新截图] [清除历史]  状态文字       │   │280px │
│  └──────────────────────────────────────┘   │      │
│  ┌── Stack ─────────────────────────────┐  │ ├───┤ │
│  │       Canvas（截图展示）              │  │ │当前│ │
│  │                                      │  │ │取色│ │
│  └──────────────────────────────────────┘  │ ├───┤ │
│                                            │ │放大│ │
│                                            │ │镜  │ │
│                                            │ ├───┤ │
│                                            │ │取色│ │
│                                            │ │历史│ │
└────────────────────────────────────────────┴──┴───┘

左侧截图区域最大化，右侧面板固定 280px，信息流自上而下。

当前取色卡片

包含三个 ColorValueRow 子组件，使用不同强调色区分：HEX（蓝 #0078D4）、RGB（绿 #10B981）、HSL（紫 #8B5CF6），分别对应 Web 开发、设计工具和色彩理论研究场景。

取色历史卡片

使用 Scroll + ForEach 实现滚动列表。每条记录含 20×20 颜色预览块、HEX 值和取色时间。空状态显示提示文字。

Scroll() {
  Column({ space: 6 }) {
    ForEach(this.colorHistory, (item: HistoryItem) => {
      ColorHistoryRow({ color: item.color, onCopy: ... });
    }, (item: HistoryItem) => item.id.toString());
  }
}
.height(240);

5.3 工具栏

控件	功能	样式
「📷 重新截图」	重新捕获屏幕	蓝色背景，白色文字
「🗑️ 清除历史」	清空所有历史记录	白色背景，灰色边框
状态文字	显示当前操作状态	灰色 11px 文字

---

六、ArkTS 兼容性适配挑战

从标准 TypeScript 迁移到 ArkTS 过程中面临的编译器限制及解决方案：

6.1 解构赋值限制

// ❌ const { h, s, l } = rgbToHsl(r, g, b);
// ✅
const hsl = rgbToHsl(r, g, b);
const h = hsl.h; const s = hsl.s; const l = hsl.l;

6.2 保留标识符冲突

ColorPicker 与系统保留词冲突，重命名为 ColorPickerTool。

6.3 匿名对象类型

返回匿名对象字面量的方法不能作为类型引用，改为定义命名接口 HslColor。

6.4 对象/数组展开运算符

两者皆不支持，分别改为逐字段赋值和 concat：

// 对象展开 → 逐字段复制
// 数组展开 → [newItem].concat(this.colorHistory)

6.5 回调属性签名

回调属性必须显式声明为函数签名：private onCopy: () => void = () => {};

6.6 不可用 API

PixelMap.readBufferToPixels() 在 API 23 中已移除。改为在写入时保存 ArrayBuffer，取色时直接 Uint8Array 索引。

6.7 事件类型

• MouseAction.Leave 不存在 → 改用 onHover 检测鼠标离开。
• Stack 不支持 justifyContent/alignItems → 改用 alignContent(Alignment.Center)。

---

七、测试图案生成

内置测试图案使用三个不同频率和相位偏移的正弦波生成 RGB 通道，产生平滑渐变且色彩丰富的图像：

const r = 128 + 127 * Math.sin(x * 0.003 + y * 0.002);
const g = 128 + 127 * Math.sin(x * 0.002 + y * 0.003 + 2);
const b = 128 + 127 * Math.sin(x * 0.001 + y * 0.004 + 4);

128 + 127 × sin(...) 确保各通道值在 1--255 范围。三个通道使用不同频率和相位，避免出现简单重复模式。

---

八、项目启动与运行

8.1 启动配置

EntryAbility.ets 自动加载主页面：

windowStage.loadContent('pages/ColorPicker', (err) => {
  if (err.code) hilog.error(DOMAIN, 'Failed to load content.', JS, ON.stringify(err));
});

8.2 页面注册

main_pages.json 中配置页面路由：

{ "src": ["pages/ColorPicker"] }

8.3 构建命令

hvigorw --mode module -p module=entry -p product=default assembleHap

产物路径：entry/build/default/outputs/default/entry-default.hap

---

九、扩展方向

9.1 真实屏幕截图

将 drawTestPattern 替换为 screen.getScreenCapture() 或 window.snapshot()，加入 ohos.permission.CAPTURE_SCREEN 权限即可。

9.2 吸管光标与拖拽取色

在画布上绘制跟随鼠标的吸管光标，并支持拖拽到屏幕任意位置取色。

9.3 调色板导出与对比度分析

支持将历史颜色导出为 CSS 变量或 JSON，以及基于 WCAG 2.1 标准计算颜色对比度，提示无障碍达标情况。

---

十、总结

本文详细介绍了一款基于 HarmonyOS NEXT（API 23）的 ArkTS PC 端屏幕取色器的完整设计与实现。工具核心亮点：

1. 实时取色：Canvas onMouse 事件 + 像素缓冲区直接索引，毫秒级响应。
2. 三种颜色格式：HEX、RGB、HSL 同时显示，满足不同场景需求。
3. 像素放大镜：10 倍放大 + 十字准星，支持像素级精确取色。
4. 取色历史：最多 24 条记录，去重、滚动查看、快速复制。
5. ArkTS 适配：全面解决严格模式下编译器限制，作为 ArkTS 开发实践参考。

随着 HarmonyOS NEXT 生态在 PC 领域的持续建设，原生工具链将日益丰富。这款取色器作为一个实用工具的实现，希望能为鸿蒙原生应用开发者提供有价值的参考。

---

最后更新：2025年7月
