物联网实战：Spring Boot + Netty 搭建 MQTT 统一接入层
源码(sample-00-iot-access)
sample-00-iot-access 项目目录
1. connection/ - 连接日志管理
2. heartbeat/ - 心跳处理
3. log/ - 日志处理
4. reg/ - 注册管理
5. security/ - 安全相关（ACL、限流、SSL）
6. config/ - 配置类
7. udp/ - UDP 模板文件模块概述
是整个物联网平台的消息接入层核心模块，负责处理所有设备的网络连接和协议交互。该模块基于 Netty 框架构建，支持多协议接入，具备高性能、高可用的特点。
核心职责：
- 多协议支持：MQTT、TCP、CoAP、HTTP/WebSocket、UDP
- 连接管理：设备连接建立、认证、心跳保活、断开处理
- 协议编解码：不同协议的报文解析与封装
- 安全控制：SSL/TLS 加密、访问控制列表（ACL）、流量限流
- 日志追踪：连接日志、心跳日志、消息追踪（TraceID）
- 二进制协议解析：支持通过模板配置文件解析自定义二进制协议
技术栈：
- Netty 4.x（NIO 异步网络框架）
- Spring Boot 3.x（依赖注入和配置管理）
- JPA + SQLite/MySQL（数据持久化）
- 可选：Redis（分布式连接管理）
架构设计
整体架构
┌─────────────────────────────────────────────────────────────────┐
│ 设备层 │
│ ┌────────┐ ┌────────┐ ┌────────┐ ┌────────┐ ┌────────┐ │
│ │ MQTT │ │ TCP │ │ CoAP │ │ HTTP │ │ UDP │ │
│ │ 设备 │ │ 设备 │ │ 设备 │ │ 设备 │ │ 设备 │ │
│ └────────┘ └────────┘ └────────┘ └────────┘ └────────┘ │
└───────────────────────────┬─────────────────────────────────────┘
│
┌───────────────────────────▼─────────────────────────────────────┐
│ 协议适配层 │
│ ┌──────────────┐ ┌──────────────┐ ┌──────────────┐ ┌─────────┐│
│ │ MQTT │ │ TCP │ │ CoAP │ │ HTTP ││
│ │ Adapter │ │ Adapter │ │ Adapter │ │ Adapter ││
│ └──────────────┘ └──────────────┘ └──────────────┘ └─────────┘│
└───────────────────────────┬─────────────────────────────────────┘
│
┌───────────────────────────▼─────────────────────────────────────┐
│ 安全处理层 │
│ ┌─────────────┐ ┌─────────────┐ ┌─────────────┐ │
│ │ SSL/TLS │ │ ACL过滤器 │ │ 限流拦截器 │ │
│ └─────────────┘ └─────────────┘ └─────────────┘ │
└───────────────────────────┬─────────────────────────────────────┘
│
┌───────────────────────────▼─────────────────────────────────────┐
│ 消息处理层 │
│ ┌─────────────┐ ┌─────────────┐ ┌─────────────┐ │
│ │ TraceID │ │ 心跳检测 │ │ 协议解码器 │ │
│ │ 处理器 │ │ Handler │ │ │ │
│ └─────────────┘ └─────────────┘ └─────────────┘ │
└───────────────────────────┬─────────────────────────────────────┘
│
┌───────────────────────────▼─────────────────────────────────────┐
│ 事件发布层 │
│ ┌─────────────┐ ┌─────────────┐ ┌─────────────┐ │
│ │ 设备上线 │ │ 设备离线 │ │ 消息事件 │ │
│ │ 事件 │ │ 事件 │ │ │ │
│ └─────────────┘ └─────────────┘ └─────────────┘ │
└─────────────────────────────────────────────────────────────────┘核心组件详解
多协议服务器
本模块支持同时启动多种协议的服务器，通过 Spring Boot 的条件注解实现灵活配置
MQTT 服务器
负责处理 MQTT 协议的设备连接，支持 MQTT 3.1.1 和 MQTT 5.0 版本
文件位置 ：MqttServer 配置参数：
mqtt.broker.mqtt.enabled: true # 启用MQTT服务器
mqtt.broker.mqtt.port: 1883 # MQTT端口
mqtt.broker.mqtt.tlsEnabled: false # 是否启用TLS初始化管道：
TraceIdHandler → 追踪日志
MqttEncoderMonitor → 编码监控
MqttDecoder(10MB) → MQTT解码器
MqttEncoder → MQTT编码器
IdleStateHandler → 空闲检测
HeartbeatHandler → 心跳处理
MqttMessageHandler → 消息分发UDP 服务器
基于 Netty 的 NIO/Epoll DatagramChannel 实现，处理 UDP 数据报。
文件位置 ：UdpServer 配置参数：
mqtt.broker.udp.enabled: true
mqtt.broker.udp.port: 8666
mqtt.broker.udp.worker-threads: 8
mqtt.broker.udp.recv-buffer: 1048576 # 接收缓冲区大小核心特性：
- 自动选择 Epoll（Linux）或 NIO（跨平台）
- 大缓冲区配置减少丢包
- 固定数据包大小优化内存分配
TCP/CoAP/HTTP 服务器
类似的架构设计，支持自定义 TCP 二进制协议、CoAP 协议、HTTP/WebSocket 协议。
协议适配器
每个协议都有对应的适配器，负责协议消息与内部消息的转换
MqttProtocolAdapter
文件位置 ：MqttProtocolAdapter 核心功能：
| 方法 | 功能说明 |
|---|---|
handleMqttMessage() |
MQTT 消息总入口，根据消息类型分发 |
handleConnect() |
处理 CONNECT 报文，设备认证和连接建立 |
handlePublish() |
处理 PUBLISH 报文，发布消息到事件总线 |
handleSubscribe() |
处理 SUBSCRIBE 报文，主题订阅 |
handlePingReq() |
处理 PINGREQ 心跳请求 |
handleDisconnect() |
处理 DISCONNECT 断开连接 |
sendDownstream() |
下行消息发送（服务端→设备） |
消息流程：
MQTT设备 → TCP连接 → MqttDecoder → MqttMessageHandler
↓
MqttProtocolAdapter.handleMqttMessage()
↓
根据消息类型分发到对应处理方法
↓
发布 Spring 事件（DeviceOnlineEvent/MessageEvent等）
↓
其他模块（Routing/Business）订阅处理UdpProtocolAdapter
文件位置：UdpProtocolAdapter
特点：
- 无连接状态，不维护 Channel
- 每次消息独立处理
- 支持心跳日志记录
- 通过 EventPublisher 发布消息事件
二进制协议解析
本模块支持通过模板文件解析自定义二进制协议，特别适用于 UDP 场景下的设备数据采集
解析流程
UDP数据报 → UdpMessageDecoder
↓
检测消息格式（JSON/BINARY/TEXT）
↓
如果是 BINARY 格式
↓
根据第一字节确定模板名称
↓
ProtocolTemplateLoader 加载对应 .tpl 文件
↓
BinaryProtocolParser 解析二进制数据
↓
转换为 JSON 字符串
↓
设置到 InternalMessage.payloadStr
↓
传递给业务层处理模板文件格式
文件位置：1.tpl
# 机库(HANGAR)设备二进制协议模板
# 格式: 索引|字段名|类型|倍率|说明
# 协议ID: 1 (作为模板匹配名称)
# 头部
0|protocol_id|UINT8|1|协议标识(值为1)
1|SNCode|STRING|1|设备SN码(13字节)
14|reserved|RESERVED|1|保留
# 版本和状态
15|VerNum|STRING|1|版本号(3字节)
18|RainfallOccurFlag|BOOL|1|降雨标志
19|reserved|RESERVED|4|保留
# 气象数据
23|WindValue|UINT16|0.01|风速(单位m/s)
25|UTCTime|STRING|1|UTC时间(10字节)
# GPS数据
35|LatitudeValue|STRING|1|纬度值(9字节)
44|LatitudeDir|STRING|1|纬度方向(N/S)
...支持的数据类型
| 类型 | 说明 | 占用字节 |
|---|---|---|
| UINT8 | 无符号8位整数 | 1 |
| UINT16 | 无符号16位整数 | 2 |
| UINT32 | 无符号32位整数 | 4 |
| INT16 | 有符号16位整数 | 2 |
| BOOL | 布尔值 | 1 |
| STRING | 字符串 | 变长 |
| RESERVED | 保留字段（不解析） | - |
核心解析类
BinaryProtocolTemplate
@Data
public class BinaryProtocolTemplate {
private String protocolName; // 模板名称（从文件名获取）
private int protocolId; // 协议ID
private int totalLength; // 总长度
private int matchStart; // 匹配起始位置
private int matchLength; // 匹配长度
private List<FieldTemplate> fields; // 字段列表
@Data
public static class FieldTemplate {
private String name; // 字段名
private int startIndex; // 起始索引
private int length; // 字段长度
private FieldType type; // 数据类型
private double multiplier; // 倍率（用于数值转换）
private String description; // 字段说明
}
}ProtocolTemplateLoader
public class ProtocolTemplateLoader {
// 初始化：加载所有 .tpl 文件
public static synchronized void initialize(String basePath);
// 根据数据内容获取模板名称（通常根据第一字节）
public static String getTemplateName(byte[] data, int index);
// 使用指定模板解析二进制数据
public static String parse(byte[] data, String templateName);
}BinaryProtocolParser
public class BinaryProtocolParser {
public BinaryProtocolParser(BinaryProtocolTemplate template);
// 解析二进制数据，返回JSON字符串
public String parse(byte[] data);
}连接管理
RegManager（注册管理器）
文件位置：RegManager
维护 clientId 与 Netty Channel 的双向映射关系。
接口定义：
public interface RegManager {
void addConnection(String clientId, Channel channel); // 添加映射
void removeConnection(String clientId); // 移除映射
Channel getConnection(String clientId); // 根据clientId获取Channel
String getClientId(Channel channel); // 根据Channel获取clientId
}实现方式：
- InnerCacheRegManager（默认）：基于 ConcurrentHashMap 的本地内存实现
- RedisCacheRegManager ：基于 Redis 的分布式实现（需配置
mqtt.reg=redis）
ConnectionLogService（连接日志服务）
文件位置：ConnectionLogService.java
记录设备连接的全生命周期日志。
日志状态：
| 状态 | 说明 |
|---|---|
| ESTABLISHED | TCP 连接建立（通道激活） |
| ONLINE | 协议连接成功（MQTT CONNECT 完成） |
| OFFLINE | 连接断开（DISCONNECT 或异常关闭） |
连接日志实体：ConnectionLogDO
| 字段 | 类型 | 说明 |
|---|---|---|
| id | Long | 主键 |
| sessionId | String | 会话ID（串联三个状态） |
| clientId | String | 设备标识 |
| eventTime | LocalDateTime | 事件时间 |
| ipAddress | String | 客户端IP |
| protocol | String | 协议类型（MQTT/TCP/COAP/HTTP） |
| protocolVersion | String | 协议版本 |
| payloadFormat | String | 载荷格式（JSON/BINARY/PROTOBUF） |
| status | String | 状态（ESTABLISHED/ONLINE/OFFLINE） |
心跳管理
HeartbeatHandler（心跳处理器）
文件位置：HeartbeatHandler
基于 Netty 的 IdleStateHandler 实现读空闲检测
@Override
public void userEventTriggered(ChannelHandlerContext ctx, Object evt) {
if (evt instanceof IdleStateEvent) {
if (idleEvent.state() == IdleState.READER_IDLE) {
// 读空闲超时，标记设备离线
heartbeatCallback.onHeartbeatTimeout(ctx);
}
}
}HeartbeatCallback（心跳超时回调）
文件位置：HeartbeatCallback
@FunctionalInterface
public interface HeartbeatCallback {
void onHeartbeatTimeout(ChannelHandlerContext ctx);
}实现：HeartbeatCallbackImpl
@Override
public void onHeartbeatTimeout(ChannelHandlerContext ctx) {
String clientId = regManager.getClientId(ctx.channel());
if (clientId != null) {
// 发布设备离线事件
eventPublisher.publishEvent(new DeviceOfflineEvent(clientId));
}
ctx.close(); // 关闭通道
}心跳日志记录
文件位置：HeartBeatLogDO
| 字段 | 类型 | 说明 |
|---|---|---|
| id | Long | 主键 |
| deviceKey | String | 设备唯一键 |
| clientId | String | 客户端ID |
| protocol | String | 协议类型 |
| protocolVersion | String | 协议版本 |
| heartbeatTime | LocalDateTime | 心跳时间 |
| clientIp | String | 客户端IP |
| keepAlive | Integer | MQTT Keep Alive 间隔 |
| sessionExpiry | Integer | MQTT 5.0 会话过期时间 |
| onlineDuration | Long | 在线时长（秒） |
| extraProperties | String | 扩展信息（JSON） |
采样策略：心跳日志采用采样记录（默认每 10 次记录 1 次），避免数据库压力。
安全模块
SSL/TLS 支持
文件位置：SslContextFactory
// 创建自签名证书的 SSL 上下文
SslContext createSelfSignedSslContext();
// 从证书和私钥文件创建 SSL 上下文
SslContext createSslContext(String certChainFilePath, String keyFilePath);
// 创建客户端 SSL 上下文（支持信任所有证书）
SslContext createInsecureClientSslContext();ACL 前置过滤器
文件位置：AclPreFilter
@Override
public void channelActive(ChannelHandlerContext ctx) {
// 连接建立时的 ACL 校验
String remoteAddress = ctx.channel().remoteAddress().toString();
if (isBlocked(remoteAddress)) {
ctx.close(); // 拒绝连接
return;
}
ctx.fireChannelActive();
}令牌桶限流
文件位置：RateLimiterInterceptor
默认配置：
| 参数 | 默认值 | 说明 |
|---|---|---|
| rateLimit | 100 | 每秒允许的请求数 |
| burstCapacity | 10 | 突发容量 |
TokenBucket 算法：TokenBucket
public boolean tryConsume() {
refill(); // 补充令牌
return tokens.getAndDecrement() > 0; // 消费令牌
}日志追踪
TraceIdHandler
文件位置：TraceIdHandler
为每个消息处理流程生成独立的 TraceID，便于日志关联分析。
@Override
public void channelRead(ChannelHandlerContext ctx, Object msg) throws Exception {
String traceId = TraceIdUtil.generateAndSet();
try {
log.debug("消息处理开始 - traceId: {}, channel: {}", traceId, ctx.channel().id());
super.channelRead(ctx, msg);
} catch (Exception e) {
log.error("消息处理异常 - traceId: {}", traceId, e);
throw e;
} finally {
TraceIdUtil.clear(); // 清理 ThreadLocal
}
}事件模型
事件类型
| 事件类 | 说明 | 发布时机 |
|---|---|---|
| DeviceOnlineEvent | 设备上线 | MQTT CONNECT 成功 |
| DeviceOfflineEvent | 设备离线 | DISCONNECT / 心跳超时 / 异常断开 |
| DeviceSubscribeEvent | 设备订阅 | SUBSCRIBE / UNSUBSCRIBE |
| MessageEvent | 消息事件 | 设备发布消息 |
InternalMessage 内部消息模型
文件位置：InternalMessage
| 字段 | 类型 | 说明 |
|---|---|---|
| messageId | String | 消息唯一标识 |
| topic | String | 主题 |
| msgType | String | 消息类型 |
| payload | byte\[\] | 原始载荷 |
| payloadStr | String | 字符串载荷（JSON或解析后的二进制） |
| payloadType | String | 载荷类型 |
| qos | int | 服务质量等级 |
| retained | boolean | 保留消息标志 |
| direction | Direction | 方向（UPSTREAM/DOWNSTREAM） |
| protocol | String | 协议类型 |
| ip | String | 来源IP |
| port | int | 来源端口 |
| timestamp | long | 时间戳 |
配置说明
自动配置类
文件位置：AutoServerConfiguration
通过 @ConditionalOnProperty 注解实现协议的灵活启用：
@Bean
@ConditionalOnProperty(name = "mqtt.broker.mqtt.enabled", havingValue = "true", matchIfMissing = true)
public MqttServer mqttServer(...) { ... }
@Bean
@ConditionalOnProperty(name = "mqtt.broker.udp.enabled", havingValue = "true", matchIfMissing = true)
public UdpServer udpServer(...) { ... }线程池配置
文件位置：LogDbExecutorConfig
@Bean("logDbExecutor")
public Executor logDbExecutor() {
ThreadPoolTaskExecutor executor = new ThreadPoolTaskExecutor();
executor.setCorePoolSize(4);
executor.setMaxPoolSize(8);
executor.setQueueCapacity(500);
executor.setThreadNamePrefix("heartbeatLog-");
return executor;
}使用指南
启用/禁用协议服务
# 启用 MQTT（默认启用）
mqtt.broker.mqtt.enabled: true
mqtt.broker.mqtt.port: 1883
# 启用 TLS
mqtt.broker.mqtt.tlsEnabled: true
# 启用 UDP
mqtt.broker.udp.enabled: true
mqtt.broker.udp.port: 8666添加新的二进制协议模板
-
在
resources/udp/目录下创建.tpl文件 -
命名规则：第一字节值作为文件名（如
1.tpl） -
定义字段格式：
索引|字段名|类型|倍率|说明示例：温湿度传感器协议
0|protocol_id|UINT8|1|协议标识(值为2)
1|temperature|INT16|0.1|温度值
3|humidity|UINT16|0.1|湿度值
5|device_id|STRING|1|设备ID(8字节) -
模板会被自动加载和匹配
自定义限流策略
// 使用自定义参数创建限流器
RateLimiterInterceptor limiter = new RateLimiterInterceptor(200, 20); // 200请求/秒，突发20扩展建议
添加新协议适配器
- 创建协议适配器类继承
AbstractProtocolAdapter - 实现
handleUpstream()和sendDownstream()方法 - 创建服务器初始化器配置 ChannelPipeline
- 在
AutoServerConfiguration中添加 Bean 配置
添加新的存储实现
- 实现
ConnectionLogService接口 - 使用
@ConditionalOnProperty(name = "storage.mode", havingValue = "your-mode")注解 - 实现对应的 Repository
集成外部认证
在 AclPreFilter 中集成外部 ACL 服务：
private boolean isBlocked(String remoteAddress) {
// 调用外部 ACL 服务
return aclService.isBlocked(remoteAddress);
}总结
sample-00-iot-access 模块作为物联网平台的消息入口，具备以下核心能力：
- 多协议接入：一站式支持 MQTT、TCP、UDP、CoAP、HTTP 等主流物联网协议
- 高性能：基于 Netty NIO/Epoll 构建，单机可支持数万并发连接
- 可扩展：插件化的协议适配器设计，便于添加新协议支持
- 安全可靠：内置 TLS/SSL、ACL、限流等安全机制
- 可观测：完整的日志追踪、连接日志、心跳日志
- 灵活配置：通过注解和配置文件实现灵活启用/禁用各功能

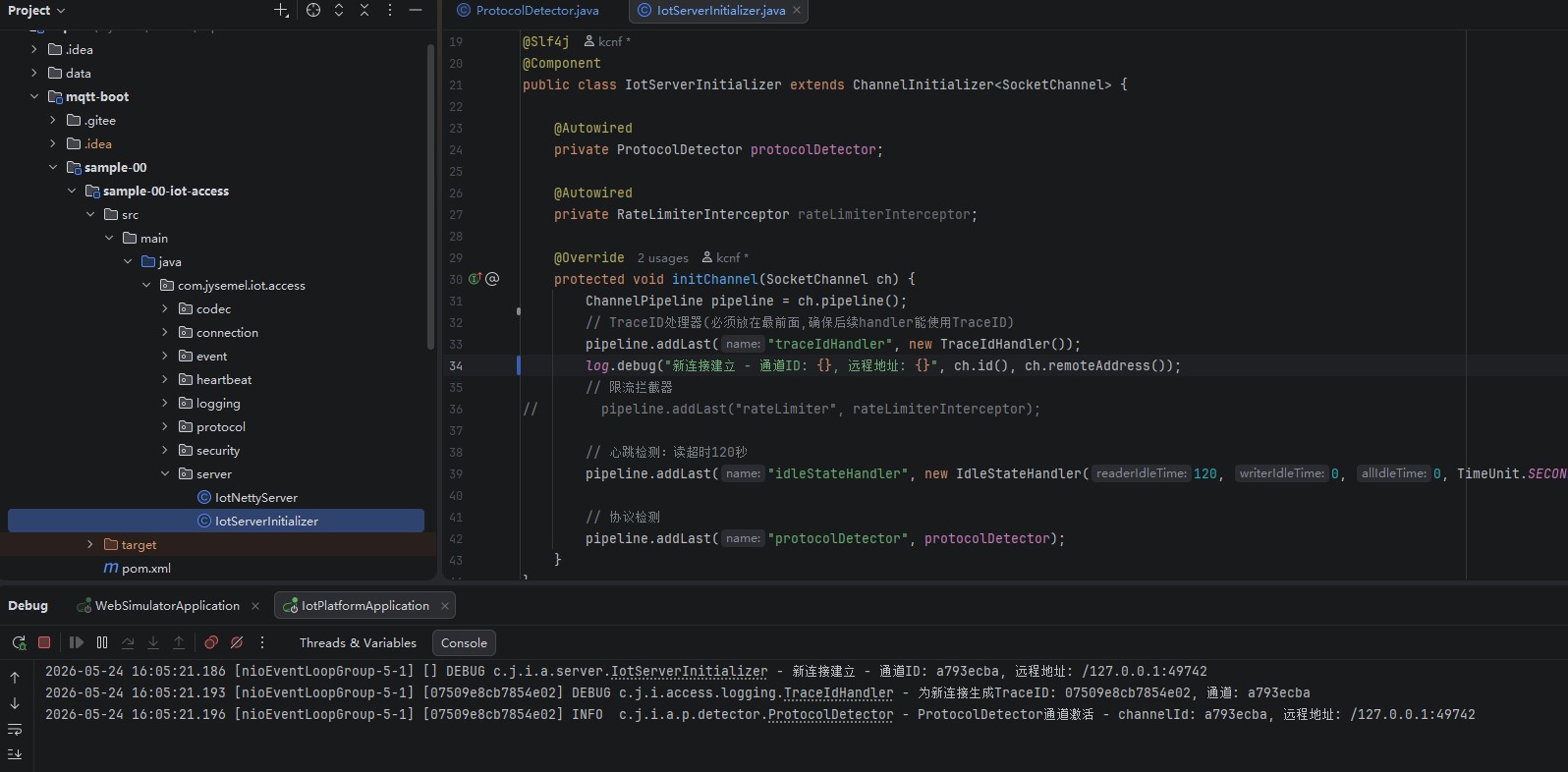

验证结果
