中央对齐PWM:边沿对齐EMI大,中央对齐更安静

短文标题:中央对齐PWM:边沿对齐EMI大,中央对齐更安静

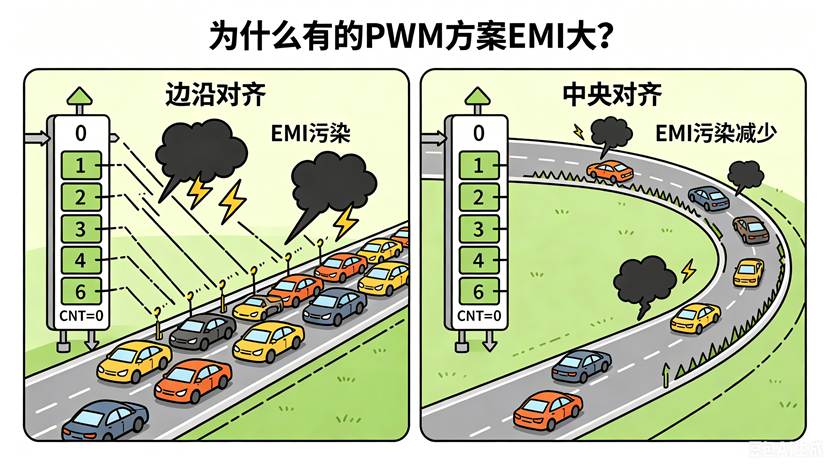

你有没有想过一个问题:电机调速时,PWM频率相同,为什么有的方案EMI大,有的方案EMI小?答案可能在PWM的对齐模式。 中央对齐模式能把多个通道的跳变沿分散到不同时刻,降低di/dt,减少电磁干扰。边沿对齐 vs 中央对齐,边沿对齐(向上计数):计数器从0到ARR,所有PWM通道的上升沿都在周期开始(CNT=0)附近同时跳变,di/dt极大,EMI严重。

中央对齐(向上/向下计数) :计数器先向上从0到ARR,再向下从ARR回0。比较匹配发生在上升段和下降段,每个通道的跳变时刻分散在周期两侧,即使多个通道翻转也在不同时刻。一个完整的PWM周期 = 2 × ARR × 时钟周期。为什么中央对齐EMI更低?

  • 边沿对齐:所有通道上升沿集中在周期起点,瞬间电流尖峰大
  • 中央对齐:跳变沿分散在两个独立的时间点,di/dt峰值大幅降低

频谱能量扩散,不会集中在单一频率点,更容易通过EMI测试。中央对齐的三种子模式CMS1:0位(TIMx_CR1寄存器)选择:

  • CMS=01(模式1) :输出比较中断标志只在计数器向下计数时设置
  • CMS=10(模式2) :输出比较中断标志只在计数器向上计数时设置
  • CMS=11(模式3) :输出比较中断标志在向上和向下计数时均设置

电机控制常用模式3,利用对称PWM减少谐波。与死区时间配合,中央对齐常用于电机控制,配合互补PWM和死区时间,让上下桥臂开关时刻错开,进一步减少EMI。

  • 上桥臂在上升段开通,下桥臂在下降段开通 → 开关动作分散
  • 两个桥臂不会同时开关 → 有效降低开关损耗和干扰

边沿对齐 vs 中央对齐 对比

中央对齐模式下计数器计数范围是2×ARR,PWM周期 = 2 × ARR × 时钟周期,因此最高频率为边沿对齐的50%。实际应用中,相同开关频率下,中央对齐的ARR只需设为边沿对齐的一半。电机控制中的优势,

  • 减少谐波失真
  • 降低电机噪音(开关频率接近人耳敏感区时尤其明显)
  • 提高转矩平滑度
  • 配合FOC(磁场定向控制)时,可简化电流采样时序

这个故事的启示, 边沿对齐简单,适合LED调光、通信调制。中央对齐安静,适合电机驱动、数字电源。EMI敏感场景选中央对齐。牺牲50%最高频率,换来更干净的电磁环境。写在最后, 中央对齐不是万能药,但它是对付EMI的一把利器。PWM选什么模式,看应用场景。用对模式,信号更干净,系统更稳定。


(本文灵感源于于振南《新概念ARM32单片机》教程第6.9节"通用定时器 PWM 中央对齐模式解析与实现"。)

觉得有用?点赞、转发,让更多人看懂"中央对齐"的降噪智慧。
