前言

导入语

本文围绕计算机网络数据链路层核心协议 ARP 展开系统性梳理，作为衔接网络层与数据链路层的过渡协议，摒弃生硬的协议条文罗列，依托教室点名寻址、日常邮寄信件、家庭宽带组网、ping 探测局域网终端等生活化实例，循序渐进拆解 ARP 分层定位、地址映射功能、以太网 + ARP 双层报文结构、请求应答完整交互流程、系统 ARP 缓存生命周期、主机命令实操查询局域网 MAC、RARP 逆地址解析补充知识、ARP 中间人欺骗攻击原理。日常在浏览器输入www.baidu.com打开百度首页，数据包从本机向外转发的首个环节就依赖 ARP 协议获取网关 MAC 地址，是全网跨主机数据互通不可或缺的底层支撑。全文完整收录以太网帧字节长度、协议固定字段参数、全平台 ARP 缓存老化时长、Windows/Linux 实操命令、攻击原理等全部复习要点，可作为面试备考、课程期末复习的权威参考资料。

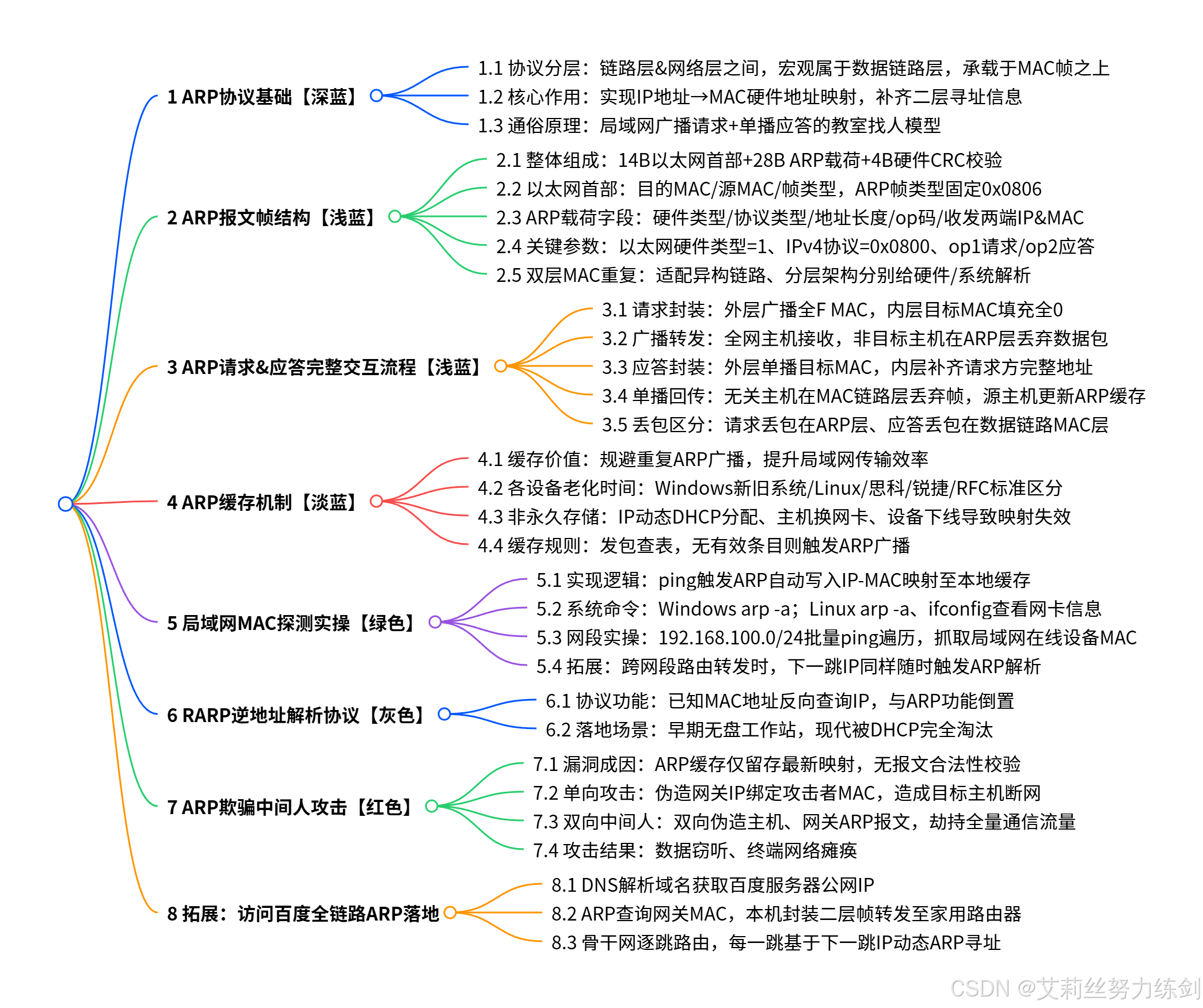

思维导图

1 ~> ARP 协议

1.1 ~> ARP 协议分层定位

1.1.1 ~> 层级归属细节

ARP 无法被单一划分至网络层或数据链路层，从宏观协议归类角度属于数据链路层协议，在协议封装结构上处在 MAC 帧上层，和 MAC 帧构成同模块上下层级关系；协议运行全程不会和用户应用进程直接交互，IP 与 MAC 的地址映射管理工作由操作系统内核自主完成。

1.1.2 ~> 协议适用范围

ARP 是基于局域网广播机制设计的二层协议，原生依托以太网物理广播特性完成报文交互；跨广域网的数据传输过程中，每一台中转路由设备获取下一跳 IP 后，依旧会在对应接口所在局域网触发 ARP 解析，并非只在目标主机所处子网才发起 ARP。

1.2 ~> ARP 协议核心作用

网络通信场景中，上层应用程序仅能解析目标主机 IP 地址与应用端口号，无法识别网卡硬件 MAC 地址；网卡接收数据帧时会优先校验帧头部目的 MAC，MAC 和本机硬件地址不匹配的数据包会被网卡直接丢弃，ARP 的核心作用就是在正式数据传输前，建立IP 逻辑地址与 MAC 物理地址的映射对照表，补齐二层寻址必需的硬件地址信息。

1.3 ~> ARP 基础工作原理

1.3.1 ~> 生活化类比拆解原理

采用教室场景类比完整还原 ARP 逻辑：发起通信的主机类比讲课讲师，目标主机类比学生张三，IP 对应人名、MAC 对应学号。讲师只知道姓名（IP）不知道学号（MAC），在教室全范围广播喊话寻找张三，全班所有学生（局域网所有主机）全部收到广播报文；非张三的学生核对身份后忽略报文，仅张三以一对一私聊的形式回复自身学号；讲师拿到学号后即可点对点传输数据，完整流程对应 ARP：广播发送 ARP 请求→单播回复 ARP 应答→正常业务数据传输。

1.3.2 ~> 原理关键结论

所有 ARP 报文不能裸包在局域网传输，必须整体封装进 MAC 帧载荷字段，依托数据链路层帧结构完成物理传输。

1.4 ~> ARP + 以太网整体帧结构

完整数据帧由三段组成：14 字节以太网首部、28 字节 ARP 请求 / 应答载荷、尾部 4 字节 CRC 帧校验序列，CRC 由网卡硬件自动生成与校验，用于检测传输过程中比特位损坏、数据失真问题。

1.4.1 ~> 14 字节以太网首部（外层信封，数据链路层硬件解析）

字段固定拆分：目的 MAC 地址 6 字节 + 源 MAC 地址 6 字节 + 帧类型 2 字节

目的 MAC：ARP 请求报文填写全 F 广播地址FF:FF:FF:FF:FF:FF；ARP 应答填写请求主机的真实单播 MAC；
源 MAC：固定填充当前发送主机自身网卡 MAC 地址；
帧类型：标识上层载荷协议，ARP 固定0x0806，普通 IP 报文固定0x0800。

1.4.2 ~> 28 字节 ARP 载荷（内层信纸，操作系统 ARP 程序解析）

该部分是 ARP 协议本体，以太网 + IPv4 环境下所有字段长度、默认参数固定：

硬件类型 (2B)：链路层硬件类型，以太网固定数值 1，更换令牌环、无线 LAN 后字段数值变更；
协议类型 (2B)：待映射上层地址类型，IPv4 固定0x0800；
硬件地址长度 (1B)：MAC 地址字节数，以太网固定 6；
协议地址长度 (1B)：IPv4 地址字节数，固定 4；
op 操作码 (2B)：报文类型标识，op=1 代表 ARP 请求报文，op=2 代表 ARP 应答报文，所有主机解析 ARP 报文优先读取 op 字段；
发送端 MAC (6B)+ 发送端 IP (4B)：始终填充发送主机本机的硬件地址与逻辑 IP；
目的 MAC (6B)+ 目的 IP (4B)：请求报文目的 MAC 全填充 0，目的 IP 填写待查询目标 IP；应答报文目的 MAC 填写请求方真实 MAC，目的 IP 同步填充请求方 IP。

1.4.3 ~> 双层 MAC 地址重复的设计原因

以太网环境下以太网首部 MAC 和 ARP 载荷内部 MAC 数据重复看似冗余，本质是协议为兼容令牌环等非以太网异构网络，异构链路中两处 MAC 字段作用不一致无法省略；同时遵循计算机网络分层思想做拆分：

交换机、网卡等链路层硬件仅解析外层以太网首部，无法解析内部 ARP 载荷数据；
操作系统收到数据包后剥离以太网头部，仅提取内层 28 字节 ARP 数据用于更新本机 ARP 缓存。

1.5 ~> ARP 请求、应答全交互流程

以主机 R 访问同网段主机 E 为例，R 已知 E 的 IP、无 E 的 MAC 缓存条目，完整触发一次标准 ARP 交互。

1.5.1 ~> ARP 请求报文封装与全网广播

组装 ARP 载荷：硬件类型 1、协议0x0800、地址长度 6/4、op=1，发送端写入 MACR、IPR，目的 IP 填 IPE、目的 MAC 全 0 填充；
封装以太网帧：首部目的 MAC 为全 F 广播，源 MAC=MACR，帧类型0x0806，尾部附加硬件 CRC 校验；
整帧在局域网广播，网段内所有主机网卡接收该数据帧。

1.5.2 ~> 局域网主机处理请求报文

所有主机网卡匹配广播 MAC 收下帧，剥离以太网头部后把 ARP 数据交给本机 ARP 模块，优先读取 op 字段确认是请求报文：

同网段 B/C 等无关主机：对比 ARP 载荷内目的 IP 和本机 IP 不一致，在ARP 协议应用层丢弃报文；
目标主机 E：目的 IP 与本机 IP 匹配，保留报文并构造应答数据包。

1.5.3 ~> ARP 应答报文封装与单播发送

组装 ARP 载荷：op 修改为 2 应答码，发送端填充 MACE、IPE，目的字段填写请求方 MACR、IPR；
外层以太网首部修改：目的 MAC 改为 MACR（单播地址），源 MAC=MACE，帧类型保持0x0806，追加 CRC 校验；
封装完成后以单播形式向局域网发送。

1.5.4 ~> 应答报文局域网转发与源主机收尾

B/C 无关主机：网卡校验外层目的 MAC 和本机不匹配，在数据链路 MAC 层直接丢弃整帧；
源主机 R 网卡匹配 MAC 收下数据，剥离帧头读取 ARP 载荷，提取 MACE 与 IPE 的映射关系写入本地 ARP 缓存。

1.5.5 ~> 两种丢包层级核心区分

ARP 请求阶段无关终端：在内层 ARP 应用层丢弃报文（依据载荷目的 IP 判断） ； ARP 应答阶段无关终端：在外层数据链路 MAC 层丢弃报文（依据帧头目的 MAC 判断）。

1.6 ~> ARP 本地缓存机制

1.6.1 ~> 缓存设计目的

ARP 成功解析 IP-MAC 映射后存入系统 ARP 缓存表，后续同一 IP 发起通信时直接查表获取 MAC，不用反复发送 ARP 广播，减少局域网广播风暴、节约带宽资源。

1.6.2 ~> 全平台 ARP 缓存默认老化时间

Windows (Vista 及以上版本)：基准 30 秒，随机 0.5\1.5 倍浮动，实际生效区间 15\45s，过期条目标记 Stale，再次访问时重新触发 ARP 解析；
Windows XP/Server2003：缓存时效由注册表ArpCachelife参数自定义配置；
Linux 系统：基准 30 秒，随机扰动后时效 15~45 秒，过期 Stale 条目不会立刻从缓存删除；
Cisco 交换机、路由器：默认老化 4 小时，附加 0~30 分钟随机抖动，大幅降低 ARP 广播频次；
锐捷等国产网络设备：默认缓存超时 1 小时 (3600s)；
RFC 官方标准文档：推荐缓存 20 分钟，目前商用操作系统基本不再遵循该标准。

1.6.3 ~> ARP 缓存无法永久保存的原因

局域网终端 IP 大多由 DHCP 动态分配，IP 地址会随租期到期、设备重连发生变更；
主机更换物理网卡、设备关机下线，原有 MAC 地址失效作废；
云主机、服务器场景域名固定，但公网出口 IP 存在动态切换场景，旧 IP-MAC 映射失效。

1.6.4 ~> 缓存查看系统命令

Windows CMD 终端：arp -a查看本机全量 ARP 缓存列表；
Linux 终端：arp -a查看缓存，ifconfig查看本机网卡 IP、子网掩码、硬件 MAC。

1.7 ~> 实操：批量获取局域网全部在线主机 MAC 地址

1.7.1 ~> 实操原理

ping指令发送 ICMP 探测包前，操作系统自动检索 ARP 缓存，无对应 MAC 条目则主动发送 ARP 请求，目标主机回复 ARP 应答后，IP-MAC 映射自动写入本地缓存，后续通过 arp 命令批量导出 MAC 数据。

1.7.2 ~> 网段落地实操

示例网段192.168.100.0/24，子网掩码255.255.255.0，可用主机 IP 范围 <192.168.100.1>~<192.168.100.254>；实操步骤：

Linux 使用ping -c1 目标IP（-c1 代表仅发送 1 个探测包）、Windows 直接执行ping IP地址循环遍历网段 IP；
ping 连通后执行arp -a，缓存自动写入在线主机 IP 与对应 MAC；
原笔记实操案例：ping192.168.100.239连通后，arp 缓存出现 MAC00-15-5d-62-be-09，即为目标教学服务器硬件地址。

1.7.3 ~> 云服务器网段差异化说明

云服务器普遍使用 / 16 大网段（子网掩码 <255.255.0.0>），可用 IP 数量远大于 / 24 网段，批量遍历探测需要覆盖更大 IP 区间。

1.7.4 ~> ARP 跨网段触发拓展

ARP 不只在目标主机子网触发，跨网段访问外网时，本机查询路由表得到网关 IP，会对网关 IP 发起 ARP；运营商骨干网路由转发数据包时，依据路由表下一跳 IP，在对应接口网段随时发起 ARP 解析。

1.8 ~> RARP 逆地址解析协议

1.8.1 ~> 协议功能

RARP 全称反向地址解析协议，功能和 ARP 完全反向：ARP = 已知 IP 查 MAC，RARP = 已知 MAC 查询对应 IP 地址。

1.8.2 ~> 应用场景与现状

RARP 诞生于早期无盘工作站时代，无盘主机无本地硬盘无法存储 IP 配置，开机携带本机 MAC 向局域网 RARP 服务器申请分配 IP；现代 DHCP 动态地址分配协议全面替代 RARP，现网环境基本淘汰，仅作为理论知识点记忆。

1.9 ~> ARP 欺骗（中间人网络攻击）

1.9.1 ~> 攻击底层漏洞根源

操作系统 ARP 缓存只会保留最新收到的 IP-MAC 映射记录，系统不会校验 ARP 报文来源合法性，收到伪造的非法 ARP 应答报文会无条件覆盖原有缓存条目，该缺陷是 ARP 欺骗能够实现的核心前提。

1.9.2 ~> 单向欺骗：定向断网攻击

攻击者主机 M 持续向终端 A 发送伪造 ARP 报文：声明网关 IP (IPR) 对应的 MAC 是攻击者 MAC (MACM)，终端 A 收到报文后刷新 ARP 缓存，网关 IP 错误绑定攻击者 MAC；终端 A 访问外网的所有数据包全部转发至 M，攻击者直接丢弃数据包即可造成目标主机断网。

1.9.3 ~> 双向中间人流量劫持攻击

攻击者 M 同时向通信两端伪造两份虚假 ARP 报文：

向内网主机 A 发送：网关 IP (IPR)→攻击者 MAC (MACM)；
向出口网关 R 发送：主机 A 的 IP (IPA)→攻击者 MAC (MACM)；主机 A、网关 R 双方 ARP 缓存全部被篡改，A 和网关之间上下行全部流量经过 M 中转，攻击者可静默抓取全部明文传输数据，实现中间人窃听。

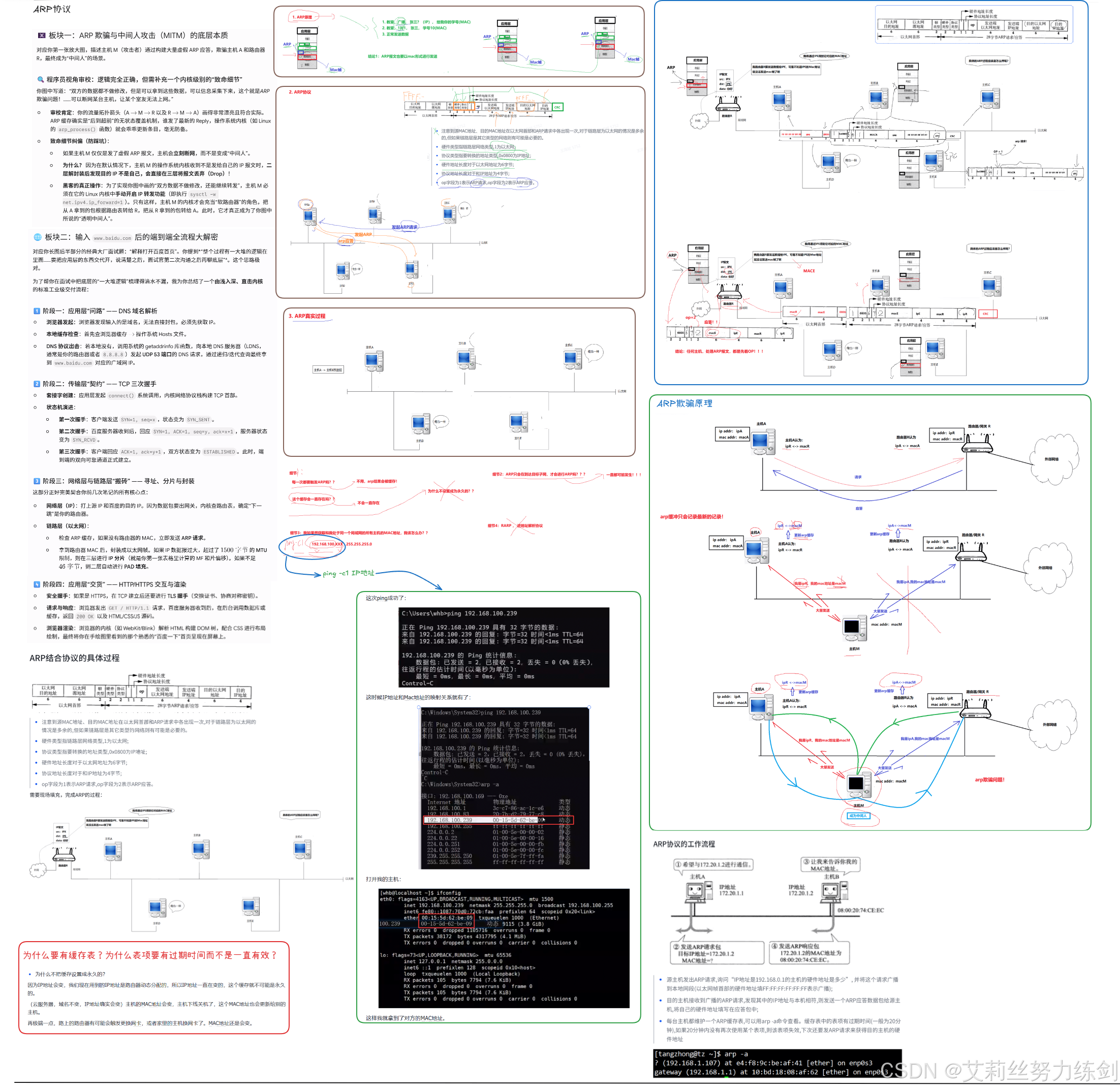

1.10 ~> ARP协议知识图谱

2 ~> 拓展

2.1 浏览器输入www.baidu.com访问百度首页全链路 ARP 协同逻辑

浏览器提交域名请求，DNS 服务器完成域名解析，将域名www.baidu.com转换为百度服务器公网 IP 地址；
本机匹配本地路由表，确定外网数据需要转发至局域网网关 IP，检索 ARP 缓存，无网关 MAC 则发起 ARP 广播获取网关硬件地址；
IP 数据包封装 MAC 帧转发至家用路由器，路由器剥离二层帧头、解封装 IP 报文，查询公网路由条目后从 WAN 口转发数据；
运营商骨干网跨省市路由转发，每一台中转路由设备查询路由表获取下一跳 IP，在对应接口网段按需触发 ARP 解析下一跳 MAC，逐跳转发至百度机房服务器；
百度服务器回包原路逐层路由转发，回程各路由节点同样按需执行 ARP 寻址，最终数据返回本机，浏览器接收数据渲染百度首页页面。

3 ~> 总结

本章节完整梳理数据链路层 ARP 全维度知识点，覆盖概念、帧结构、交互流程、缓存、实操、衍生 RARP、安全攻击七大核心板块，全部复习重难点汇总：

协议分层考点：ARP 宏观归属数据链路层，微观封装在 MAC 帧上层，处在二层与三层中间位置，任何 ARP 报文必须依托 MAC 帧完成局域网传输；
帧结构核心参数 ：以太网首部固定 14 字节，ARP 帧类型标识0x0806，ARP 载荷 28 字节，以太网硬件类型 = 1、IPv4 协议字段0x0800，op=1 请求、op=2 应答；请求报文外层目的 MAC 全 F 广播、内层目的 MAC 全 0 占位，应答报文内外目的 MAC 统一填写请求方 MAC；双层 MAC 重复是为兼容令牌环等异构网络，分层架构区分硬件解析、系统解析两个使用主体；
收发流程易混点：ARP 请求全网广播，无关主机在内层 ARP 层丢弃报文；ARP 应答单播传输，无关主机在外层 MAC 链路层丢弃帧，丢包层级是考试高频易错考点；
ARP 缓存考点 ：分平台记忆各系统缓存老化时间，缓存不能永久保存三点诱因（DHCP 动态 IP、更换网卡、设备下线）；实操牢记arp -a、ifconfig、ping三条命令，ping 触发 ARP 是局域网批量扫 MAC 的实现原理；ARP 跨网段随时触发，路由下一跳 IP 同样需要 ARP 解析；
RARP 概念区分：反向 MAC 查 IP，仅用于早期无盘工作站，现网被 DHCP 淘汰；
ARP 欺骗安全重点：漏洞根源是 ARP 缓存无合法性校验、自动刷新最新映射，单向伪造实现终端断网，双向伪造完成中间人流量劫持窃密，是网络安全经典攻击模型；
工程落地串联：访问百度全链路串联 DNS 域名解析、路由寻址、ARP 二层寻址三类协议，直观体现 ARP 在互联网数据传输里的底层支撑地位。
