TSN交换机研发测试怎么做？一套可落地的“信而泰仪器 + 康芯源服务”方案解读

读完你能拿到：TSN交换机在研发阶段"到底要测什么"、推荐测试拓扑、关键用例清单，以及如何用信而泰（Xinertel）TSN测试平台落地；最后给出武汉康芯源技术作为信而泰授权代理能帮你省掉的落地成本。

1) 先把话说透：TSN交换机不是"更快的交换机"，而是"可证明确定性的交换机"

普通交换机只关心能不能通、吞吐量够不够；

TSN交换机（802.1Q/TAS、gPTP、CBS/ATS、FRER等）必须再回答一类更难的问题：

最坏情况时延（worst-case latency）是否有界？
高优先级流会不会被背景流量"抬抖动"？
门控列表（GCL）是不是正好在你期望的那个时隙打开/关上？
主链路断了，802.1CB冗余能不能做到可证明的零/近零丢包？

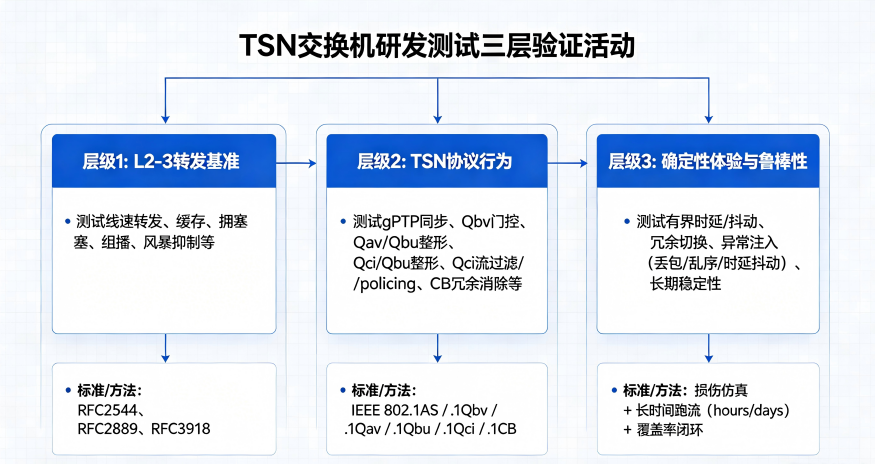

所以TSN交换机的"研发测试"，本质上是一个三层叠加的验证活动：

层级	测什么	常见标准/方法
L2-3转发基准	线速转发、缓存、拥塞、组播、风暴抑制等	RFC2544、RFC2889、RFC3918等基准套件
TSN协议行为	gPTP同步、Qbv门控、Qav/Qbu整形、Qci流过滤/ policing、CB冗余消除等	IEEE 802.1AS / .1Qbv / .1Qav / .1Qbu / .1Qci / .1CB等
确定性体验与鲁棒ness	有界时延/抖动、冗余切换、异常注入（丢包/乱序/时延抖动）、长期稳定性	损伤仿真 + 长时间跑流（hours/days）+ 覆盖率闭环

2) 研发阶段最"值钱"的8类测试项（建议直接变成排期表）

下面这份清单，基本能把一台TSN交换机从"能跑协议"推到"敢给车型/工控项目用"。

A. 转发基准（先立住底线）

线速转发 + 非丢包背靠背：确认交换芯片/缓存/调度不会被轻载就"翻车"。
拥gence & 队列行为：不同优先级是否真的走不同队列、是否出现优先级反转（要看你不期望看到的队列把高优先级挡住）。
组播/广播隔离：IGMP/MLD snooping、未知单播泛洪控制、端口风暴抑制。

信而泰BigTao系列本身就是做路由器/交换机研发测试的常见机种，覆盖从GE到更高规格的端口类型，并支持RFC2544/2889/3918等基准测试套件。

B. 时间同步（802.1AS / gPTP）------TSN的"时钟心跳"

BMCA/最佳主选择、announce/follow_up/sync路径处理是否正确
驻留时间（residence time）计算与修正：跨交换机多跳累计误差是否在你的预算里
热插拔扰动：拔插上游时钟链路，新主选举后收敛曲线是否可控

C. 门控确定性（802.1Qbv）------你敢拍胸脯保证时延上限吗？

GCL周期/时隙/门状态与DUT一致时：关键流时延是否稳定落在预期窗内、抖动是否收敛
相邻时隙边界：流量是否"卡门缝"------也就是门刚好关上时会不会产生可观测的尾延迟毛刺
多流竞争：ST（Scheduled Traffic）+ 非ST（BE/RT）混跑时，ST仍然满足worst-case

信而泰的方案描述里也强调：通过测试仪配合802.1AS做高精度时间基准，配置流量调度表/GCL/过滤器等，去量化关键流时延抖动、带宽保障与门控触发的准确性。

D. 整形与保留（802.1Qav / 802.1Qbu / 802.1Qch 等）

Credit-based shaper或类似机制是否真的把burst压平
抢占（preemption）场景下残余帧处理、碎片处理是否符合预期（如果你的DUT支持）

E. 流隔离与安全边界（802.1Qci）

用"流过滤器 + policer"把异常流量（超带宽、异常MAC/IP、扫描型流量）隔离在入口侧
验证：限速/丢弃策略是否命中、是否影响同端口其他合法流

F. 冗余与无缝切换（802.1CB FRER）

双归属/环网里主链路断开后：
- 复制帧是否成功切换路径
- 接收端消除重复时是否存在"短时多包/仍丢包"的窗口
目标是把切换过程变成可复现、可测量的实验，而不是口头"理论上OK"。

G. 损伤鲁棒性（真·压力测试）

现实链路不是干净的实验室光纤：温度漂移、连接器微抖、旁路继电器、PHY retrain都会表现为微丢包/微乱序/微时延台阶。

配合网络损伤仪把可控"脏链路"注入进去，看TSN机制还能不能兜住指标------这才是研发质量的分水岭。

H. 长时间稳定性（"熬测"）

72h/168h级：线速+门控使能+背景流量模板循环
重点盯：计数器异常、缓冲区泄漏、同步误差漂移、门控状态机"卡住/跳拍"

3) 一套更"工程化"的测试拓扑（最常见、也最好解释给领导看）

复制代码

┌──────────────┐       ┌──────────────────────┐       ┌──────────────┐
│  Tester PortA │======│ DUT:TSSwitch          │======│ Tester PortB │
│  (ST/Qbv流)   │       │  (uplink/downlink/    │       │ (接收/统计)  │
│               │       │   ring/dual-homed)     │       │              │
│  Tester PortC │~~~~~~│                       │~~~~~~│ Tester PortD │
│ (背景BE/RT流) │ 损伤 │                       │ 损伤 │ (可选抓包)  │
└──────────────┘  仪X  └──────────────────────┘ 仪X  └──────────────┘

PortA/B负责"关键流路径 + 门控验证"
PortC/D用来灌"可控脏背景 + 并发流量"
如果你要做802.1CB，至少再做一对冗余路径端口，测试仪就能当作两条不等价路径分别发副本/收消重结果。

4) 为什么很多团队会在"TSN交换机测试"上卡进度？（以及怎么破）

卡点通常不是"不知道要测"，而是：

流量模型太抽象：只有Excel里的Qbv Cycle，缺可重复发的流量+时间戳证据链
时间戳精度不够：用通用网卡/软件抓包算时延，噪声比信号还大
损伤靠嘴炮：知道链路会坏，但没有仪器把它变成可重复的测试条件
自动化弱：每次改固件都要人工重跑几十个用例，回归周期拖到崩溃

对应的解法也很明确：把测试仪升级成"带TSN语义的测试仪"，把用例做成可回归的资产。

5) 重点：信而泰TSN测试方案怎么覆盖上面这套东西（硬核但不玄学）

5.1 核心硬件形态：BigTao机箱 + TSN测试模块

信而泰的BigTao220 / BigTao6200 机箱在交换机研发测试场景里很常见；在其方案描述里，配合TSN测试模块可以对汽车以太网/工业以太网提供TSN协议测试能力。

更具体到"交换机测试常用"的模块信息，公开资料里提到两类都很关键：

V2-1G-8M-TSN：面向10/100/1000M电口（RJ45）以及100/1000M SFP光口场景，基于FPGA做线速流量生成/统计/捕获，可做RFC基准测试，也做TSN协议族相关测试（802.1AS、Qav、Qbv、Qbu、CB等）
V2-10G-4M-TSN（10G多速率光电Combo） ：电口支持10G/5G/2.5G/1G/100M、光口支持10G/1G；资料里特别强调帧时戳分辨率到8ns级，并且覆盖802.1AS/CB/Qav/Qbv/Qbu/Qci/Qcr等协议族，适合更高速端口的TSN交换机验证

5.2 软件侧：RENIX把"实验"变成"用例资产"

信而泰把TSN相关能力放进RENIX测试平台体系：支持二层三层流量测试与协议仿真、提供Tcl/Python API方便你把"Qbv门控用例/同步收敛用例/冗余切换用例"写成回归套件，而不只停留在一次性手工点击。

5.3 把"链路不完美"加进来的利器：Xcompass网络损伤仪

如果你想从研发走向更可信的验收/竞品对比，损伤仪是加分项：

信而泰的Xcompass-S系列被描述为能做纳秒级精度的延时/抖动损伤，并支持丢包、乱序、错误包、重复包等仿真，配合BigTao/DarYu做更真实的网络仿真与端到端方案测试。

6) 武汉康芯源技术：把"设备清单"变成"能跑项目的测试能力"

对很多团队来说，真正的痛不是"买不买得起仪器"，而是：

机型/模块怎么配才不浪费（端口数 vs 速率 vs TSN能力）
环境谁帮你搭（接线、光模块、T1转换、拓扑复盘）
出了问题停线谁兜底（维修周期、备机、校准）
租赁/分阶段投入怎么做（项目前期不想重资产）

武汉康芯源技术有限公司（光谷）在服务口径里被描述为信而泰相关测试设备的授权代理/渠道伙伴，覆盖网络测试仪、网络损伤仪等在内的供应与技术服务，并能提供从选型咨询→环境搭建→培训→维保的一条龙支持。

对TSN交换机研发来说，这种"本地可约、懂网络测试、又能修/能租"的伙伴，通常能把你从仪器调试 拽回产品调试------后者才是你们KPI。

7) 给你一份可直接开干的"第一周"排期模板（最小闭环）

目标：7天内产出一份可复现的Qbv + gPTP + 基准转发证据包（PDF/截图+配置）。

Day	产出
1	DUT软件版本冻结 + 端口分配图 + 测试仪拓扑连线 + 管理口可达
2	RFC2544线速基准（先把转发底线的bar抬高）
3	802.1AS：多跳同步误差曲线（记录peak error、收敛时间）
4	Qbv最小用例：3-slot GCL + ST流时延分布（worst-case截图）
5	BE/RT背景叠加：看ST抖动是否被"抬起来"
6	损伤注入尝鲜（Xcompass加小抖动/偶发丢包）→看阈值点在哪
7	出第一版报告模板 + 把用例转成RENIX脚本/自动化入口

8) 一句话总结

TSN交换机的研发测试不是"把包打满"，而是把确定性证明出来 ；信而泰的BigTao+TSN模块+RENIX+Xcompass这条工具链，能把"时间同步/门控/冗余/损伤鲁棒性"做成可回归实验；而通过武汉康芯源技术这样的授权代理拿到的，不只是设备，更是能让实验室尽快跑到第一张合格报告的工程服务与维保闭环。
