这是一篇学习笔记，主要总结记录和说明BUCK电路MOS管的功率消耗主要有哪几个方面，以及理论公式是如何推导的，以及工程应用公式与理论推导差异又是如何等效（近似）的。
一 MOS管功耗主要有哪几部分组成
DCDC电路的MOS管功耗主要包含导通损耗和驱动损耗和开关损耗三个部分。
**导通损耗：**主要是电流流过MOS产生的热损耗，这里主要的影响指标是MOS的RDS(on)，估算可以使用Pw1=I²*RDS(on)。相同参数应用电路中，电流一定，选用RDS(on)更小的MOS有助于降低导通损耗。这个很好理解。
驱动损耗： 主要是MOS管开关时产生的栅源极驱动回路造成的损耗。每次开关过程中，驱动电路对 MOSFET 栅极电容进行充电和放电所消耗的能量 。这部分能量最终以热的形式耗散在驱动电阻 Rg和驱动 IC 内部输出级上**，** 与 MOSFET 的导通电阻****Rds(on) 无关 。与Vgs、Qg、Fsw成正比。
**开关损耗：**来源于MOS导通和关闭的过程中，由于MOS不是瞬间打开的，存在开关过程，这时MOS管两端既有电压又有电流流过，所以会产生热损耗。MOS开关电压和电流波形大致示意如下。
导通损耗很好理解，不展开，这片笔记重点说说驱动损耗和开关损耗。
二 驱动损耗的理论推导
1 ）充放电路径及模型简化

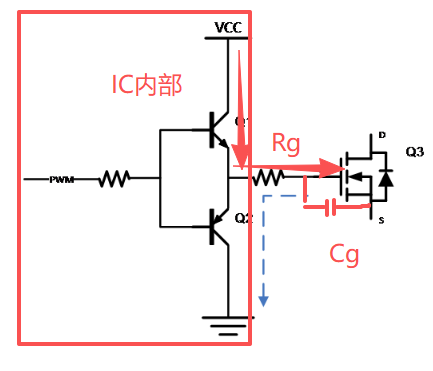

驱动损耗---导通充电和放电路径示意

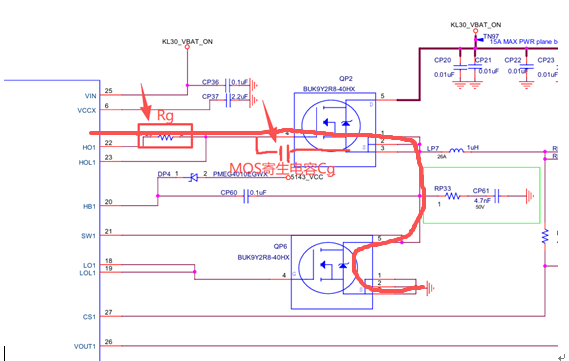

Controller外挂MOS时的路径示意：
红色箭头为充电路径，蓝色箭头为放电路径。

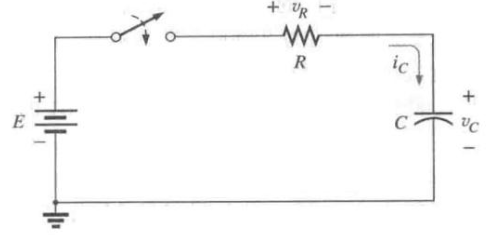

电路模型简化：RC充电电路模型
驱动电压源 Vgs通过驱动电阻 RG （外部+内部输出阻抗）给MOSFET 栅-源等效电容 Ciss充电（实际是非线性的，概念上用总栅极电荷 Qg）。

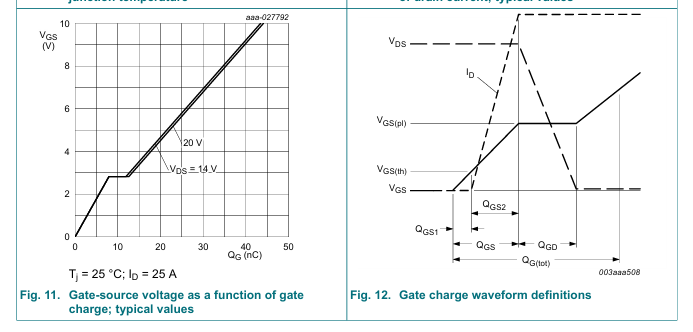

以下为nexperix的BUK9Y2R8-40H这颗NMOS VGS-QG的曲线及栅极充电的波形示意。留个印象（不完全时线性的）。
2 ）驱动损耗具体理论推导
充电过程：（开通）
驱动电源提供的总电荷量为：

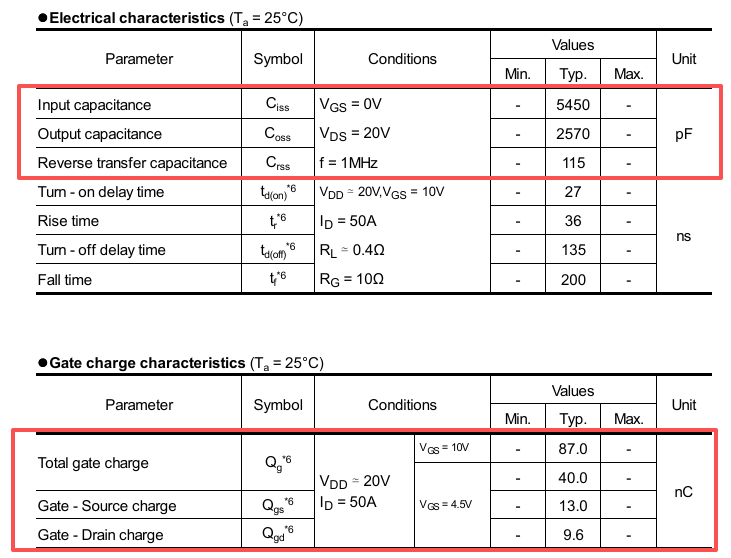

其中 Qg 是 MOSFET 数据手册中给出的 总栅极电荷（某个 Vgs 下，栅极电压从 0 到 Vgs所需的电荷量）。RS6G120CG规格书参数实例：
驱动电源提供的能量为：
由于
得到开启MOS时驱动的总能量为：
根据理想的RC充电模型，RC充电电流为
电阻消耗的能量：
根据以上推导，总驱动能量一半被Rg消耗，一半存储在MOS的结电容中。
电容最终储存的能量：
电阻上消耗的能量：
放电过程（关断）能量消耗
在关断时，栅极电容通过驱动电阻 RGRG 放电（通常驱动 IC 提供低阻抗放电通路）。储存在栅极电容中的能量
不会回到电源，而是全部耗散在放电回路的电阻上。
所以，整个驱动过程造成的驱动损耗为
Edrive _cycle=Esupply (充电时电源提供)+0(放电时电源不吸收)
平均驱动功耗损耗
若开关频率为 fsw ，则每秒开关次数为 fsw ，平均驱动功率为：
三 开关损耗理论推导
MOS驱动导通过程期间，由于MOS不是瞬间打开的，存在接近线性开关过程，这时MOS管两端既有电压又有电流流过，所以会产生热损耗。类似的，关断时也会存在关断损耗。
需要注意的是，由于死区时间的存在，下管在开通和关断之前，VDS电压已接近0V，所以其开关损耗基本可忽略不计，这个叫做零电压开关。
所以这里讨论的开关损耗主要指上管的开关损耗。
这几乎是所有能看到的资料给出的官方公式。为什么是这个公式呢？这个公式怎么来的？每个值分别是怎么等效的？
尝试来理解和推导这个公式的合理性。
1）开通过程的能量Eon 公式推导：
设 t=0 时刻开通开始，t=ton时刻开通结束。
首先，考虑电路电压和电流是线性变化的，电压和电流变化随时间变化公式如下：
即电流从0开始上升，电压从Vin开始下降，均线性变化。ton表示上管完全打开时的时刻。
那么瞬时功率的计算公式如下：
展开：
如果需要计算上管打开这个过程的开关损耗总能量，那么需要对功率随时间进行积分：
分别积分：
所以，开通过程的总能量：
同理类似地，
总得开关能量为
即
根据开关总能量*Fsw，所以可以得到平均开关损耗，：
2 ）理论推导公式为什么与官方公式存在偏差
与上面给的
公式存在两个差异，一是系数不同，二是IL/Iout，这又是为什么呢？
先说IL和Iout的等效关系：

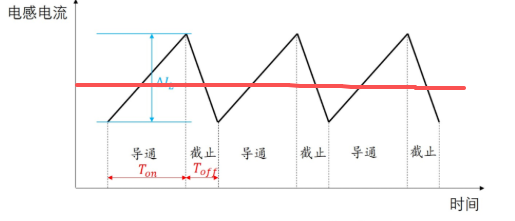

对于稳定工作的 Buck 电路（连续导通模式，CCM）, 电感电流 iL(t)是一个三角波，其平均值 IL,avg，等于输出电流 Iout：Iout =IL ,avg ，不难理解。
示意如下：
为什么系数从1/6调整为1/2？
由于公式推导认为电流电压是线性的，实际上不是。
Deepseek给的回答，可以参考：
实际波形受 米勒平台 和寄生参数影响，电流和电压的变化并不同步：
开通时，电流先上升到满值，然后电压才开始下降。
关断时，电压先上升到满值，然后电流才开始下降。
这导致功率重叠区更接近 梯形 或矩形，其面积大约是线性假设下三角形面积的 3 倍，即：
理论推导（线性）系数为 1/61/6，工程应用（考虑米勒平台）系数取 1/2。
