第一篇你点亮了 LED，第二篇你用状态机管了两个按键。但有一件事从第一篇到现在一直没解决：你怎么知道程序里发生了什么？

想看看按键状态机当前在哪个状态？想知道长按事件有没有触发？想看看 s_mode 切到哪个值了？------你只能靠一颗 LED 猜。LED 亮、灭、闪、快闪......信息量不超过 3 个 bit。

第二篇调试按键状态机的时候，你是不是经历过这种时刻：按了一下按键，LED 没反应------但到底是按键没检测到？还是事件没触发？还是模式切换逻辑写错了？LED 回答不了这些问题。你只能加断点，停下来，看变量，再跑------调一个按键逻辑可能要反复下载十几次。

真正高效的调试，是让开发板自己把信息发出来。 发到你的电脑上，你想看什么变量就打印什么变量，想看什么状态就打印什么状态。

这就是本篇要做的事：把 printf 输出重定向到串口，让 STM32 能对你说话。

如果你还没看前两篇：本篇依赖第一篇搭建的 VSCode 环境 + LED 驱动（app_led.h/c），以及第二篇的按键状态机（app_key.h/c）。如果前两篇还没跑通，建议先回去做完------环境有了、按键能控制 LED 了，这第三篇才能顺利往下走。

本篇目标

最终现象：

text 复制代码

PC 串口助手实时显示：
  "Hello, count = 1, LED mode = 0"
  "[KEY1] short press -> switch to mode 1"
  "[KEY2] short press -> fast blink 100ms (mode 1)"
  "[KEY1] long press -> back to mode 0"
  ...
同时在串口助手敲入命令：
  敲 "mode 2" → 板子切到 SOS 模式
  敲 "led on" → LED 立即亮
  敲 "status" → 板子汇报当前状态
按键控制 + 串口命令，两个通道各自独立，同时生效。

跑通标准：

text 复制代码

串口助手收到开机打印信息
每秒打印一次计数器和当前模式
按下 KEY1/KEY2，串口实时显示事件信息
在串口助手敲 "mode 1" → 板子切到快闪模式
在串口助手敲 "status" → 板子汇报当前状态
按键和串口命令可以交叉使用，互不冲突
编译无 error
全程 HAL_GetTick 非阻塞，无 HAL_Delay

准备工作

项目	说明
上一篇工程	已完成第二篇 `02_key_input`，按键状态机 + 双按键模式切换正常工作
USB 转串口模块	CH340、CP2102 或 FT232，本篇开始必备，后面每一篇都会用到
杜邦线	母对母，至少 3 根（TX、RX、GND）
串口助手	SSCOM、PuTTY、MobaXterm、或 VSCode 的 Serial Monitor 插件均可
第三篇工程	建议复制 `02_key_input` 改名为 `03_usart_printf`

USB 转串口模块长什么样？

这是一个拇指大小的小板子，通常蓝色或紫色 PCB。一头是 USB 口（插电脑），另一头是一排 4~6 个排针，典型丝印看下面这张图就够了。

![淘宝搜"CH340 模块 USB 转 TTL"，几块钱一个。买的时候选 3.3V/5V 兼容的------STM32 的 GPIO 是 3.3V 电平，用 5V 电平的模块可能会烧引脚。

注意：你开发板上的 ST-Link 是 SWD 协议，用来下载程序和调试的。它不走 UART 协议，不能当串口用。串口通信需要专门的 USB 转串口芯片（CH340/CP2102/FT232）。除非你用的是 Nucleo 板（板载 ST-Link 集成了 VCP 虚拟串口），否则必须外接这个模块。

找到 CH340 的 COM 口

模块插到电脑上之后，打开 Windows 设备管理器，展开"端口 (COM 和 LPT)"------你会看到一个类似 USB-SERIAL CH340 (COM5) 的设备。记住这个 COM 号，后面打开串口助手时要选它。

如果设备管理器里出现黄色感叹号，说明驱动没装。去搜"CH340 驱动"下载安装（wch.cn 官网有），装完重新插拔 USB 就行了。

认识 USART：板子和电脑怎么"说话"

在写代码之前，你需要理解三个概念：什么是串行通信、为什么双方要"约好"一个速度、以及那两根线（TX/RX）到底怎么接。

串行 vs 并行

计算机内部的数据总线是并行的------8 位、16 位、32 位数据同时传输。但你要是用 8 根线 + 1 根地线把 STM32 和电脑连起来------又占引脚又怕干扰，不现实。

串行通信 就是把一个字节打散成 8 个 bit，排好队，一个一个地从一根线上发过去。收的那一端再把这 8 个 bit 拼回一个字节。

![STM32 内部的 USART 外设就是专门做这件事的------把并行字节转成串行 bit 流发出去（TX），把收到的串行 bit 流转回并行字节（RX）。

波特率：两个人必须用同一个节奏说话

串行通信没有额外的时钟线------接收方不知道发送方什么时候开始发数据。所以双方必须提前约好一个速度。

这个速度就叫波特率（Baud Rate），单位是 bps（bits per second，每秒多少位）。最常见的三个值是：

波特率	常见用途
9600	比较慢，很多老设备或长线调试会用
115200	最常用，本篇就用这个
921600	较高速，适合短距离、接线可靠的场景
![你必须保证 CubeMX 配的波特率 = 串口助手选的波特率。差一个数字就全是乱码。这是串口调试中最常见的问题------收到一堆 `????` 或看不懂的字符，99% 是波特率没对上。

数据帧：8N1

除了速度，双方还要约定一个字节怎么"打包"。最常见的格式叫 8N1 ：

![- 8 = 8 个数据位（一字节）

N = No parity（无校验位------不加额外的错误检测位）
1 = 1 个停止位

一个字节实际传输 1+8+1 = 10 个 bit。115200 / 10 ≈ 11520 字节/秒，大约 11KB/s。打印几行文字绰绰有余。

USART 和 UART 有区别吗？

USART 多了一个 S（Synchronous），能做同步通信（多一根时钟线）。但实际使用中几乎 100% 用的都是异步模式（Asynchronous），此时 USART = UART，两个词可以混用。

TX/RX 交叉：最容易接错的线

USART 通信只需要两根数据线 + 一根地线：

STM32 引脚	方向	USB 转串口模块引脚
PA9（TX）--- 发送	→	RXD--- 接收
PA10（RX）--- 接收	←	TXD--- 发送
GND	↔	GND

TX 接 RX、RX 接 TX------交叉连接。 你的嘴（TX）对对方的耳朵（RX），反过来也一样。TX 接 TX、RX 接 RX 是不通的。

还有一项必不可少：GND 必须连通。 两边没有共同的参考地，信号电平就像漂在海上的船------接收方不知道哪里是"高"哪里是"低"，看到的全是乱码。

![## 硬件连接详解

接线实操

拿出来你的 USB 转串口模块，一般能看到 4~6 个引脚排针。你需要接的只有三根：

模块 RXD 接 STM32 PA9 / USART1_TX
模块 TXD 接 STM32 PA10 / USART1_RX
模块 GND 接 STM32 GND

模块上的丝印是站在模块的角度写的。 模块的 TXD 意思是"模块从这里往外发数据"，所以要接到 STM32 的 RX（接收引脚）。模块的 RXD 意思是"模块从这里收数据"，所以要接到 STM32 的 TX（发送引脚）。

![### 一个快速验证接线的方法

不确定接对了没？用串口助手发数据，把模块的 TX 和 RX 短接（用一根杜邦线直接连起来）。如果串口助手发出去的数据立刻原样显示回来（这叫"回环测试"），说明模块本身是好的，驱动也装对了。

![### 电平匹配：3.3V 还是 5V？

STM32 的 GPIO 是 3.3V 电平。USB 转串口模块通常支持 3.3V 和 5V 两种电平，通过跳线或短路焊盘选择。确认你的模块跳线在 3.3V 一侧。 如果模块只有 5V 档------STM32 的很多引脚是 5V 耐受的（标注 FT 的引脚，PA9 和 PA10 都是），但长期 5V 工作不推荐。

CubeMX 配置步骤

1. 复制工程

把 02_key_input 整个文件夹复制一份，重命名为 03_usart_printf。删掉 build 目录（如果存在的话），用 VSCode 打开新目录。

2. 打开 `.ioc` 并添加 USART1

双击 03_usart_printf.ioc。

左侧 Connectivity → USART1，Mode 选择 Asynchronous。右侧参数面板会出现默认配置：

参数	值	含义
Mode	Asynchronous	异步模式
Baud Rate	115200 Bits/s	波特率
Word Length	8 Bits	一个数据包 8 位
Parity	None	无校验
Stop Bits	1	1 个停止位

这就是 8N1，不需要改动任何默认值。

配置完成后，CubeMX 芯片引脚图上 PA9 和 PA10 会被标记为 USART1_TX 和 USART1_RX。

![### 3. 确认 KEY1、KEY2、LED 引脚都在

总共用到的引脚：

引脚	User Label	功能	来源
PB5	LED	GPIO_Output	第一篇
PA0	KEY1	GPIO_Input, Pull-up	第二篇
PC13	KEY2	GPIO_Input, Pull-up	第二篇
PA9	---	USART1_TX	本篇新增
PA10	---	USART1_RX	本篇新增（用于接收命令）

4. 生成代码

Project Manager → Toolchain = Makefile → GENERATE CODE。

生成后打开 Core/Src/main.c，你会看到 CubeMX 自动增加了 MX_USART1_UART_Init() 函数（约 20 行），里面按你刚才填的参数初始化了 huart1。

Core/Inc/main.h 顶部也多了一行：

c 复制代码

extern UART_HandleTypeDef huart1;

这个 huart1 就是 USART1 的"句柄"（handle）------一个包含了 USART1 所有配置和状态的结构体。后面所有串口操作都需要传这个 &huart1。

5. 打开 USART1 接收中断

串口发送不需要中断（在 fputc 里直接调用阻塞发送就行），但串口接收需要中断------你不知道 PC 什么时候发数据过来，不能傻等。

在 .ioc 里继续配置：

Connectivity → USART1 → NVIC Settings 标签页
勾选 USART1 global interrupt → Enabled
![勾选后点 GENERATE CODE 重新生成。这次 Core/Src/stm32f1xx_it.c 里会出现：

c 复制代码

void USART1_IRQHandler(void)
{
    HAL_UART_IRQHandler(&huart1);
}

这一行是 CubeMX 自动生成的------USART1 的任何中断（发送完成、接收完成、错误等）都会先进 USART1_IRQHandler，然后 HAL 库根据中断类型分发到对应的回调函数。我们只关心"接收完成"回调，后面会在 app_uart.c 里实现它。

完整代码：app_uart

新建两个文件：

Core/Inc/app_uart.h
Core/Src/app_uart.c

在 Makefile 的 C_SOURCES 里加入 Core/Src/app_uart.c \。

app_uart.h

c 复制代码

#ifndef APP_UART_H
#define APP_UART_H

#include "main.h"
#include <stdint.h>

void App_UART_Init(void);
void App_UART_Print(const char *text);
void App_UART_PrintBytes(const uint8_t *data, uint16_t len);

/** 串口接收到的命令 */
typedef enum {
    APP_UART_CMD_NONE = 0,
    APP_UART_CMD_MODE_0,      /* "mode 0" */
    APP_UART_CMD_MODE_1,      /* "mode 1" */
    APP_UART_CMD_MODE_2,      /* "mode 2" */
    APP_UART_CMD_LED_ON,      /* "led on"  */
    APP_UART_CMD_LED_OFF,     /* "led off" */
    APP_UART_CMD_STATUS,      /* "status"  */
    APP_UART_CMD_UNKNOWN,     /* 不认识   */
} App_UART_Cmd;

/** 启动串口接收中断（初始化后调用一次） */
void App_UART_StartRX(void);

/** 主循环调用：检查是否有新命令。无命令返回 APP_UART_CMD_NONE */
App_UART_Cmd App_UART_Poll(void);

#endif

前三个是发送函数：

App_UART_Init() --- 初始化串口模块
App_UART_Print(text) --- 发送一个 C 字符串。内部调用 strlen 算出长度，然后用 HAL_UART_Transmit 一次性发送整个字符串
App_UART_PrintBytes(data, len) --- 发送指定长度的原始字节数据

后三个是接收相关：

App_UART_Cmd --- 命令枚举，和 App_KeyEvent 一样的思路：把输入事件抽象成一个枚举值
App_UART_StartRX() --- 启动中断接收。本质是调用 HAL_UART_Receive_IT 开始监听第一个字节
App_UART_Poll() --- 主循环里调用，有命令就返回，没命令就返回 APP_UART_CMD_NONE。和 App_Key_GetEvent() 是同一个设计模式------读者应该已经很熟悉了

app_uart.c

c 复制代码

#include "app_uart.h"
#include <stdio.h>
#include <string.h>

/*
 * 默认使用 USART1。
 * 如果你的串口是 USART2 或 USART3：
 *   在编译选项里加 -DAPP_UART_HANDLE=huart2
 *   或者在 Include 之前 #define APP_UART_HANDLE huart2
 */
#ifndef APP_UART_HANDLE
#define APP_UART_HANDLE  huart1
#endif

extern UART_HandleTypeDef APP_UART_HANDLE;

void App_UART_Init(void)
{
    /* CubeMX 已经初始化了 huart1，这里暂时为空 */
}

void App_UART_Print(const char *text)
{
    if (text == NULL) return;

    HAL_UART_Transmit(&APP_UART_HANDLE,
                      (uint8_t *)text,
                      (uint16_t)strlen(text),
                      HAL_MAX_DELAY);
}

void App_UART_PrintBytes(const uint8_t *data, uint16_t len)
{
    if (data == NULL || len == 0) return;

    HAL_UART_Transmit(&APP_UART_HANDLE,
                      (uint8_t *)data,
                      len,
                      HAL_MAX_DELAY);
}

/*
 * ============================================================
 * printf 重定向：本篇最核心的一个函数
 * ============================================================
 *
 * 你在 main.c 里写 printf("Hello\n")，C 标准库做两件事：
 *   1. 格式化：把 "Hello\n" 加上你的参数，生成最终字符串
 *   2. 输出：把字符串的每个字符依次交给 fputc() 输出
 *
 * 在 PC 上，fputc() 写到屏幕/文件。
 * 在 STM32 上，我们重写 fputc()，让每个字符通过 USART 发出去。
 * 结果：printf 的全部输出就到了串口助手。
 *
 * ── 弱符号（weak symbol）机制 ──
 *
 * C 标准库（newlib）里已经定义了一个 fputc，但加了 __weak 属性：
 *
 *   __attribute__((weak)) int fputc(int ch, FILE *f) { return ch; }
 *
 * 这是一个"弱符号"------链接器在链接时，如果找到了另一个同名的
 * "强符号"（没有 __weak 的），就用强符号覆盖弱符号。
 *
 * 你在下面定义的 fputc 就是强符号，所以最终 printf 调用的
 * 是你的版本------字符全进了 USART。
 */
int fputc(int ch, FILE *f)
{
    uint8_t data = (uint8_t)ch;

    /*
     * 串口经典坑：\n 只换行不回车。
     * \n (LF, ASCII 10) = 光标下移一行
     * \r (CR, ASCII 13) = 光标回到行首
     *
     * 串口助手收到 \n 只换行，不回到第一列：
     *   Hello
     *        World
     *
     * 加上 \r 才是真正的换行：
     *   Hello
     *   World
     *
     * 所以 fputc 在遇到 \n 时自动在前面补一个 \r。
     */
    if (ch == '\n') {
        uint8_t cr = '\r';
        HAL_UART_Transmit(&APP_UART_HANDLE, &cr, 1u, HAL_MAX_DELAY);
    }

    HAL_UART_Transmit(&APP_UART_HANDLE, &data, 1u, HAL_MAX_DELAY);

    return ch;
}

这段代码你应该逐行理解的东西：

#ifndef APP_UART_HANDLE --- 和第一篇的 APP_LED_ON_LEVEL、第二篇的 APP_KEY_ACTIVE_LEVEL 一样。默认用 USART1，换板子时可以覆盖为 USART2 或 USART3。可移植的习惯从第一篇贯穿到第三篇。
HAL_UART_Transmit 的三个参数 --- &APP_UART_HANDLE（用哪个串口）、数据指针、数据长度、HAL_MAX_DELAY（超时时间）。HAL_MAX_DELAY 的意思是"一直等，等到全部发完为止"，大约 0xFFFFFFFF 毫秒（≈49 天），实际上等于无限等待。
弱符号覆盖 --- 你不需要修改 C 标准库的任何代码，只需要在自己的 .c 文件里写一个同名函数，链接器自动选你的版本。这是 C 语言里最优雅的"注入"机制之一。

![ ，4. \n → \r\n 自动转换 --- 代码里正常写 \n，串口上正常显示换行。每次手动写 \r\n 太容易忘，放在 fputc 里一劳永逸。

![### 串口接收：中断 + 行缓冲（追加在 app_uart.c 末尾）

上面完成了"板子说话"。下面的代码让"板子听话"。

思路很简单：

用一个行缓冲区 rx_line[32] 攒字符
HAL 的 RX 中断每收到一个字节就调用 HAL_UART_RxCpltCallback
在回调里把字节写入 rx_line，遇到 \r 或 \n 就解析整行命令
解析结果存成 App_UART_Cmd，主循环通过 App_UART_Poll() 取走

和 App_Key_GetEvent() 的相似之处： 按键状态机在中断/轮询里检测到按键事件后存起来，主循环调用 App_Key_GetEvent() 取走。串口接收完全一样------中断里收到完整命令行后存起来，主循环调用 App_UART_Poll() 取走。事件产生和事件消费分开------这是贯穿第二篇到第三篇的核心设计模式。

![```c

/* ── 串口接收：中断 + 行缓冲 ── */

#include <stdbool.h>

static char rx_line $32$ ;

static uint8_t rx_idx = 0;

static uint8_t rx_byte; /* 中断接收的单个字节 */

static bool rx_cmd_ready = false;

static App_UART_Cmd rx_cmd = APP_UART_CMD_NONE;

/* 解析一行命令。支持的命令见前面 App_UART_Cmd 枚举 */

static App_UART_Cmd parse_line(const char *line)

{

if (strcmp(line, "mode 0") == 0) return APP_UART_CMD_MODE_0;

else if (strcmp(line, "mode 1") == 0) return APP_UART_CMD_MODE_1;

else if (strcmp(line, "mode 2") == 0) return APP_UART_CMD_MODE_2;

else if (strcmp(line, "led on") == 0) return APP_UART_CMD_LED_ON;

else if (strcmp(line, "led off") == 0) return APP_UART_CMD_LED_OFF;

else if (strcmp(line, "status") == 0) return APP_UART_CMD_STATUS;

else return APP_UART_CMD_UNKNOWN;

}

void App_UART_StartRX(void)

{

HAL_UART_Receive_IT(&APP_UART_HANDLE, &rx_byte, 1);

}

App_UART_Cmd App_UART_Poll(void)

{

if (rx_cmd_ready) {

rx_cmd_ready = false; /* 取走即消费 */

return rx_cmd;

}

return APP_UART_CMD_NONE;

}

/* ── HAL 回调：USART 收到一个字节时由 HAL 自动调用 ── */

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)

{

if (huart != &APP_UART_HANDLE) return;

复制代码

/*
 * \r (回车, ASCII 13) 或 \n (换行, ASCII 10) 表示一行结束。
 * 两种都处理------串口助手可能发 \r\n，也可能只发 \n。
 */
if (rx_byte == '\r' || rx_byte == '\n') {
    if (rx_idx > 0) {
        rx_line[rx_idx] = '\0';
        rx_cmd = parse_line(rx_line);
        rx_cmd_ready = true;
        rx_idx = 0;
    }
} else if (rx_idx < sizeof(rx_line) - 1) {
    rx_line[rx_idx++] = (char)rx_byte;
}

/* 重新使能接收------每次处理完都要再次调用，否则只收一个字节就停了 */
HAL_UART_Receive_IT(&APP_UART_HANDLE, &rx_byte, 1);

}

复制代码

**逐行理解：**

1. **`rx_line[32]`** --- 行缓冲区。为什么 32 字节？"mode 0" 才 6 个字符，32 绰绰有余。命令协议简单，不需要大缓冲区。

2. **`parse_line()`** --- `strcmp` 逐条匹配。命令不认识就返回 `APP_UART_CMD_UNKNOWN`，主循环会打印 "unknown command" 提示用户。

3. **`HAL_UART_Receive_IT(&APP_UART_HANDLE, &rx_byte, 1)`** --- 这行在两个地方出现：
   - `App_UART_StartRX()` 里初次调用------启动接收
   - 回调末尾再次调用------"重新武装"中断，准备收下一个字节

   如果不重新调用，收完一个字节后 USART 就不会再触发中断了。**这是一个常见的坑。**

4. **`rx_cmd_ready` 标志** --- 中断只负责"攒够一行 → 解析 → 置标志"，不做任何耗时操作。**中断回调里绝对不能调用 `printf`**（`printf` 内部会调用阻塞的 `HAL_UART_Transmit`，在中断上下文里阻塞是致命的）。所有的 printf 响应都在主循环里完成。

5. **`HAL_UART_RxCpltCallback` 的参数 `huart`** --- 如果你同时用了多个串口（比如 USART1 + USART2），所有串口的接收完成中断都会进这个函数。所以第一步就要 `if (huart != &APP_UART_HANDLE) return;` 过滤。

### 一个常见的疑问

**`HAL_MAX_DELAY` 会不会让程序卡住？**

会。`HAL_UART_Transmit` 是阻塞的------它要等到 USART 硬件把数据全部移出 TX 引脚之后才返回。在 115200 波特率下，发一个字节大约需要 87 微秒，一行 `printf("Hello, count = 12345\r\n")` 大约 40 个字符 × 87μs ≈ 3.5ms。

3.5ms 听起来不多，但在这期间 CPU 不能干任何别的事。如果你的主循环每圈都 printf 好几行，按键状态机的 Tick 间隔会被拉长到十几毫秒甚至几十毫秒，消抖窗口会受影响。

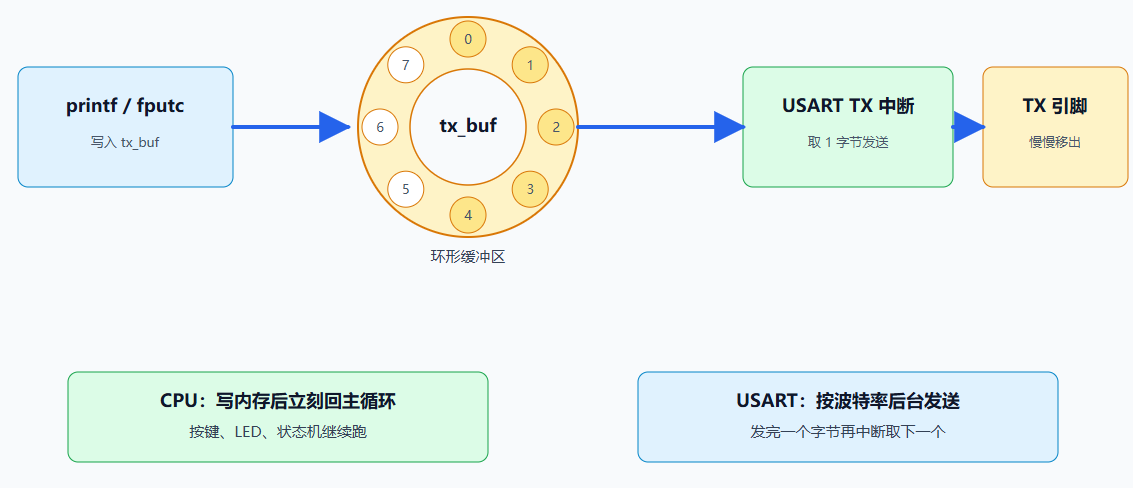

**现阶段怎么办：** 用 `HAL_GetTick()` 控制 printf 的频率（比如每秒只打一行），这样阻塞时间平摊到 1000ms 里就不算什么了。工程延申里会给出更彻底的解决方案。

## main.c 调用方式

本篇 main.c 是在第二篇双按键 + LED 模式切换器的基础上，给每个按键事件加上 printf 输出，再每秒打印一次计数器。

### 1. 包含头文件（USER CODE BEGIN Includes）

```c
/* USER CODE BEGIN Includes */
#include "app_led.h"
#include "app_key.h"
#include "app_uart.h"
#include <stdio.h>
/* USER CODE END Includes */

2. 变量定义（USER CODE BEGIN PV）

c 复制代码

/* USER CODE BEGIN PV */
static App_Key s_key1;
static App_Key s_key2;

typedef enum {
    MODE_SWITCH = 0,
    MODE_FAST,
    MODE_SOS,
    MODE_COUNT
} LedMode;

static LedMode   s_mode            = MODE_SWITCH;
static bool      s_continuous_mode = false;
static uint32_t  s_blink_tick      = 0;
static uint8_t   s_sos_step        = 0;
static uint32_t  s_sos_tick        = 0;

/* 定时打印（非阻塞） */
static uint32_t  s_print_tick      = 0;
static uint32_t  s_print_count     = 0;
/* USER CODE END PV */

3. 初始化（USER CODE BEGIN 2）

c 复制代码

/* USER CODE BEGIN 2 */
App_LED_Init();
App_Key_Init(&s_key1, KEY1_GPIO_Port, KEY1_Pin, APP_KEY_ACTIVE_LEVEL);
App_Key_Init(&s_key2, KEY2_GPIO_Port, KEY2_Pin, APP_KEY_ACTIVE_LEVEL);
App_UART_Init();
App_UART_StartRX();   /* 启动接收中断------开始监听 PC 命令 */

/* 开机打印------验证串口一通就正常工作 */
printf("\r\n");
printf("================================\r\n");
printf(" STM32 USART Printf Demo\r\n");
printf(" KEY1: mode switch\r\n");
printf(" KEY2: action\r\n");
printf(" Commands: mode 0/1/2 | led on/off | status\r\n");
printf("================================\r\n\r\n");
/* USER CODE END 2 */

4. while 循环

把第二篇的按键事件配上 printf，再加一个每秒打印一次的计数器。

c 复制代码

/* USER CODE BEGIN WHILE */
while (1)
{
    App_Key_Tick(&s_key1);
    App_Key_Tick(&s_key2);

    /* ====== 串口命令：和按键一样，改变 s_mode ====== */
    App_UART_Cmd cmd = App_UART_Poll();
    switch (cmd) {
    case APP_UART_CMD_MODE_0:
        s_mode            = MODE_SWITCH;
        s_continuous_mode = false;
        s_sos_step        = 0;
        App_LED_Off();
        printf("[CMD] mode 0 (SWITCH)\r\n");
        break;

    case APP_UART_CMD_MODE_1:
        s_mode            = MODE_FAST;
        s_continuous_mode = false;
        s_sos_step        = 0;
        App_LED_Off();
        printf("[CMD] mode 1 (FAST)\r\n");
        break;

    case APP_UART_CMD_MODE_2:
        s_mode            = MODE_SOS;
        s_continuous_mode = false;
        s_sos_step        = 0;
        App_LED_Off();
        printf("[CMD] mode 2 (SOS)\r\n");
        break;

    case APP_UART_CMD_LED_ON:
        App_LED_On();
        s_continuous_mode = false;   /* 手动控制 LED 时退出自动模式 */
        s_sos_step        = 0;
        printf("[CMD] LED ON\r\n");
        break;

    case APP_UART_CMD_LED_OFF:
        App_LED_Off();
        s_continuous_mode = false;
        s_sos_step        = 0;
        printf("[CMD] LED OFF\r\n");
        break;

    case APP_UART_CMD_STATUS:
        printf("[STATUS] mode=%d, count=%lu\r\n",
               s_mode, s_print_count);
        break;

    case APP_UART_CMD_UNKNOWN:
        printf("[CMD] unknown command\r\n");
        break;

    default: break;
    }

    /* ====== KEY1：模式切换 ====== */
    App_KeyEvent e1 = App_Key_GetEvent(&s_key1);
    switch (e1) {
    case APP_KEY_EVENT_PRESS:
        s_mode            = (LedMode)((s_mode + 1) % MODE_COUNT);
        s_continuous_mode = false;
        s_sos_step        = 0;
        App_LED_Off();
        printf("[KEY1] short press -> switch to mode %d\r\n", s_mode);
        break;

    case APP_KEY_EVENT_LONG_PRESS:
        s_mode            = MODE_SWITCH;
        s_continuous_mode = false;
        s_sos_step        = 0;
        App_LED_Off();
        printf("[KEY1] long press -> back to mode 0\r\n");
        break;

    default: break;
    }

    /* ====== KEY2：在当前模式下执行操作 ====== */
    App_KeyEvent e2 = App_Key_GetEvent(&s_key2);

    switch (s_mode) {

    case MODE_SWITCH:
        if (e2 == APP_KEY_EVENT_PRESS) {
            App_LED_Toggle();
            printf("[KEY2] short press -> toggle LED (mode 0)\r\n");
        }
        break;

    case MODE_FAST:
        if (e2 == APP_KEY_EVENT_PRESS) {
            s_continuous_mode = true;
            s_blink_tick      = HAL_GetTick();
            printf("[KEY2] short press -> fast blink 100ms (mode 1)\r\n");
        }
        if (e2 == APP_KEY_EVENT_LONG_PRESS) {
            s_continuous_mode = true;
            s_blink_tick      = HAL_GetTick();
            printf("[KEY2] long press -> burst blink 50ms (mode 1)\r\n");
        }
        if (e2 == APP_KEY_EVENT_RELEASE) {
            s_continuous_mode = false;
            App_LED_Off();
            printf("[KEY2] release -> stop blink (mode 1)\r\n");
        }
        break;

    case MODE_SOS:
        if (e2 == APP_KEY_EVENT_PRESS) {
            s_continuous_mode = true;
            s_sos_step        = 0;
            s_sos_tick        = HAL_GetTick();
            printf("[KEY2] short press -> start SOS (mode 2)\r\n");
        }
        if (e2 == APP_KEY_EVENT_RELEASE) {
            s_continuous_mode = false;
            s_sos_step        = 0;
            App_LED_Off();
            printf("[KEY2] release -> stop SOS (mode 2)\r\n");
        }
        break;

    default: break;
    }

    /* ====== 持续行为：快闪 / SOS ====== */
    if (s_continuous_mode) {
        uint32_t now = HAL_GetTick();

        if (s_mode == MODE_FAST) {
            uint32_t interval = App_Key_IsPressed(&s_key2) ? 50u : 100u;
            if (now - s_blink_tick >= interval) {
                s_blink_tick = now;
                App_LED_Toggle();
            }
        }
        else if (s_mode == MODE_SOS) {
            if (now - s_sos_tick >= 100) {
                s_sos_tick = now;

                static const uint8_t seq[] = {
                    1,0, 1,0, 1,0,
                    2,2,2,0, 2,2,2,0, 2,2,2,0,
                    1,0, 1,0, 1,0,
                    0,0, 0,0, 0,0, 0,0,
                };
                uint8_t cmd = seq[s_sos_step];
                s_sos_step = (s_sos_step + 1) % (sizeof(seq));

                if (cmd == 1 || cmd == 2) App_LED_On();
                else                        App_LED_Off();
            }
        }
    }

    /* ====== 定时打印计数器 ====== */
    {
        uint32_t now = HAL_GetTick();
        if (now - s_print_tick >= 1000) {
            s_print_tick = now;
            s_print_count++;
            printf("Hello, count = %lu, LED mode = %d\r\n",
                   s_print_count, s_mode);
        }
    }

    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */

    /* USER CODE END 3 */
}

对比第二篇的 while 循环，本篇加了四种东西：

printf("...") 事件日志 --- 每个按键事件触发时，printf 一行描述。以前你只能通过 LED 闪不闪来猜"事件触发了吗"，现在串口上直接告诉你。
开机打印 --- 初始化时输出几行信息，让你一眼确认串口通了。
s_print_tick / s_print_count --- 用 HAL_GetTick() 做非阻塞的每秒一次计数和打印。注意这里没有用 HAL_Delay(1000)，和三篇以来的非阻塞原则一致。
串口命令处理 --- App_UART_Poll() + switch(cmd)，和按键事件处理一模一样的模式。命令改变的是同一份变量（s_mode、s_continuous_mode），所以按键和命令自然共存。

核心工程思维：程序分"做事的代码"和"汇报的代码"。 做事的代码（状态机、LED 控制）是程序的骨架。汇报的代码（printf）是程序的感官。汇报不影响骨架的逻辑------你把所有 printf 删掉，程序行为完全不变。但有了汇报，你从黑盒变成了白盒。

第二个工程思维：多种输入源操作同一份状态。 按键可以切模式，串口命令也可以切模式，两种输入各走各的通道（App_Key_GetEvent vs App_UART_Poll），但最终修改的是同一组变量。这就是"输入与逻辑解耦"的雏形。

实战：用 printf 追踪状态机

前面说 printf 是用来调试的。那就拿第二篇的状态机来练手------在 app_key.c 的状态机里加上调试输出，让你亲眼看到状态机的每一次跳转。

在 app_key.c 里加调试打印

在 app_key.c 顶部加上 #include <stdio.h>，然后在每个状态跳转的地方加 printf。

但有一个问题：app_key.c 本身不应该依赖串口------它是"纯逻辑"模块。所以更好的做法是用一个调试开关：

c 复制代码

/* app_key.c 顶部 */
#include <stdio.h>

/* 调试开关：定义 APP_KEY_DEBUG 以启用状态机追踪 */
#ifdef APP_KEY_DEBUG
#define KEY_TRACE(fmt, ...)  printf("[FSM] " fmt "\r\n", ##__VA_ARGS__)
#else
#define KEY_TRACE(fmt, ...)  ((void)0)
#endif

然后在状态机关键跳转处加一行：

c 复制代码

case KS_IDLE:
    if (down) {
        s_state      = KS_DEBOUNCE_DOWN;
        s_entry_tick = now;
        KEY_TRACE("IDLE -> DEBOUNCE_DOWN");
    }
    break;

case KS_DEBOUNCE_DOWN:
    if (!down) {
        s_state = KS_IDLE;
        KEY_TRACE("DEBOUNCE_DOWN -> IDLE (bounce!)");
    } else if (now - s_entry_tick >= APP_KEY_DEBOUNCE_MS) {
        s_state = KS_PRESSED;
        s_entry_tick = now;
        SetEvent(APP_KEY_EVENT_PRESS);
        KEY_TRACE("DEBOUNCE_DOWN -> PRESSED (stable, PRESS event)");
    }
    break;

用法：想调试状态机的时候，在编译时加 -DAPP_KEY_DEBUG（Makefile 的 CFLAGS 里或直接在代码顶部 #define APP_KEY_DEBUG）。不想打印了就删掉这行定义------所有 KEY_TRACE 都变成空，不产生任何代码。

这种"调试宏"是嵌入式开发的标准操作。 你需要调试时打开，发布时关掉，一行代码不改，只改一个 define。

实际效果

打开 APP_KEY_DEBUG 后，下载，按下按键再松开，串口助手会输出：

text 复制代码

[FSM] IDLE -> DEBOUNCE_DOWN
[FSM] DEBOUNCE_DOWN -> PRESSED (stable, PRESS event)
[FSM] PRESSED -> DEBOUNCE_UP
[FSM] DEBOUNCE_UP -> IDLE (stable, RELEASE event)

这就是你会看到的最有价值的信息。 四个状态跳转，清清楚楚。如果有一次跳转没发生（比如消抖失败，DEBOUNCE_DOWN 直接跳回了 IDLE），你也会看到------(bounce!) 那一行解释了为什么。

和 LED 比起来：看 LED 你只知道"好像按下有效了/好像没效"。看这个，你知道状态机在哪个状态、走了哪条分支、为什么。

这就是串口打印给调试带来的质变。

编译、下载和验证

编译

Ctrl+Shift+B 或终端 make -j8。

常见编译报错：

报错信息	原因	修复
`undefined reference to 'fputc'`	`app_uart.c` 没加入 Makefile 的 C_SOURCES	加 `Core/Src/app_uart.c \`
`unknown type name 'FILE'`	`app_uart.c` 里少了 `#include <stdio.h>`	加上
`'huart1' undeclared`	CubeMX 没启用 USART1	回 CubeMX 确认 USART1 Mode = Asynchronous

下载

bash 复制代码

make flash

打开串口助手

确认 USB 转串口模块已插入电脑
打开串口助手（SSCOM / PuTTY / VSCode Serial Monitor 等）
选择正确的 COM 口（去设备管理器确认）
设 115200 波特率、8 数据位、1 停止位、无校验、无流控
开启本地回显（SSCOM 里叫"显示发送"、PuTTY 里叫"Local echo"）------否则你敲命令时看不到自己打了什么
点击"打开串口"
![### 验证步骤

步骤	操作	期望串口输出	期望 LED 行为
1	上电/复位	看到开机信息 + "Hello, count = 1"	---
2	等 2 秒	"Hello, count = 2" ... "Hello, count = 3"	---
3	按 KEY1 一次	`[KEY1] short press -> switch to mode 1`	LED 灭
4	按 KEY2 一次	`[KEY2] short press -> fast blink 100ms (mode 1)`	LED 快闪
5	松 KEY2	`[KEY2] release -> stop blink (mode 1)`	LED 灭
6	串口助手敲 `mode 0` 回车	`[CMD] mode 0 (SWITCH)`	LED 灭
7	按 KEY2 一次	`[KEY2] short press -> toggle LED (mode 0)`	LED 翻转
8	串口助手敲 `mode 2` 回车	`[CMD] mode 2 (SOS)`	LED 灭
9	串口助手敲 `status` 回车	`[STATUS] mode=2, count=...`	---
10	串口助手敲 `led off` 回车	`[CMD] LED OFF`	LED 灭（SOS 停止）
11	串口助手敲 `xyz` 回车	`[CMD] unknown command`	---

如果串口输出和上表一致，LED 行为也和上表一致------按键控制和串口命令完全共存，互不干扰。

工程延申：printf 的阻塞代价与非阻塞 TX

阻塞到底有多大影响？

我们来算一笔账。在 115200 波特率下，发一个字节约需 87μs。主循环里那行计数器 printf：

c 复制代码

printf("Hello, count = %lu, LED mode = %d\r\n", s_print_count, s_mode);

这大约 40 个字符 = 40 × 87μs ≈ 3.5ms 。在主循环里跑按键 Tick（几十微秒）、跑 LED 逻辑（几微秒）------所有有用的工作加起来不到 100 微秒。然后 printf 一跑就是 3.5ms，占了整个循环时间的 97%。

![虽然我们把打印频率控制在了每秒一次，所以平均影响不大。但如果某一次打印恰好和按键消抖窗口重叠------按键状态机在 3.5ms 的 printf 期间完全没有被 Tick，消抖可能就因为漏了几次采样而失效。

现阶段能接受吗？ 能。每秒一行 printf，阻塞时间占比 ≈ 3.5ms / 1000ms = 0.35%。对按键消抖（20ms 窗口）的影响微乎其微。但你要知道这个代价的存在。

解决方案：中断驱动的环形缓冲区

产品级的做法是：代码往一个内存缓冲区里写数据（极快，微秒级），USART 的TX 完成中断 从缓冲区取数据发出去（硬件自动，不占 CPU）。两者完全解耦。

![下面给出一个最小实现。你现在可以不敲，但理解它的思路对后面的 DMA 篇章很有帮助。

c 复制代码

/* 环形缓冲区：非阻塞串口 TX ------ 工程延申，可不敲入工程 */

#define TX_BUF_SIZE  256

static uint8_t  tx_buf[TX_BUF_SIZE];
static uint16_t tx_head = 0;   /* 写入位置 */
static uint16_t tx_tail = 0;   /* 发送位置 */
static bool     tx_busy = false;

/* 往缓冲区写一个字节。缓冲区满则丢弃（非阻塞） */
static bool tx_buf_put(uint8_t byte)
{
    uint16_t next = (tx_head + 1) % TX_BUF_SIZE;
    if (next == tx_tail) return false;   /* 满 */
    tx_buf[tx_head] = byte;
    tx_head = next;
    return true;
}

/* 从缓冲区取一个字节发送。调用者保证缓冲区非空 */
static uint8_t tx_buf_get(void)
{
    uint8_t byte = tx_buf[tx_tail];
    tx_tail = (tx_tail + 1) % TX_BUF_SIZE;
    return byte;
}

static bool tx_buf_empty(void)
{
    return tx_head == tx_tail;
}

/* 启动一次 TX 中断发送 */
static void tx_start(void)
{
    if (!tx_buf_empty() && !tx_busy) {
        tx_busy = true;
        uint8_t byte = tx_buf_get();
        HAL_UART_Transmit_IT(&APP_UART_HANDLE, &byte, 1);
    }
}

/* TX 完成中断回调（HAL 自动调用） */
void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart)
{
    tx_busy = false;
    tx_start();  /* 发下一个字节 */
}

/* 非阻塞 fputc ------ 字符写入缓冲区即返回 */
int fputc(int ch, FILE *f)
{
    if (ch == '\n') {
        tx_buf_put('\r');
    }
    tx_buf_put((uint8_t)ch);
    tx_start();   /* 触发发送 */
    return ch;
}

原理：

fputc 不再调用阻塞的 HAL_UART_Transmit，而是把字节写入 tx_buf 环形缓冲区------写内存只需要几十纳秒，完全不阻塞。
tx_start() 检查缓冲区非空且 USART 空闲，就启动一次中断发送（HAL_UART_Transmit_IT）。
发完一个字节后，HAL 自动调用 HAL_UART_TxCpltCallback，里面继续取下一个字节发送。
USART 以 115200 的速度慢慢发，CPU 照常跑主循环。两者各干各的。

这个方案是串口非阻塞发送的标准解法。 目前阶段你不需要把它敲进工程------阻塞 printf 足够调试用了。但当你后面做到需要高频日志、或者产品级固件时，回来翻这一段就有现成的模板。

移植到其他板子的修改点

修改点	为什么	在哪里改
USART 外设	有些板子的 PA9/PA10 已被占用，需要用 USART2/USART3	CubeMX 选另一个 USART，代码里 `#define APP_UART_HANDLE huart2`
TX/RX 引脚	CubeMX 会自动重映射，但还是要确认引脚和模块连对了	看 CubeMX Pinout 视图
波特率	遇到乱码先降到 9600 确认接线，调通后再升回 115200	CubeMX 和串口助手两边同步改
VCP 串口	Nucleo/Discovery 板子的板载 ST-Link 自带了虚拟串口（VCP），不需要外接 CH340 模块	设备管理器里 ST-Link 下面会多出一个 COM 口，直接用

一些最小系统板（如 STM32F103C8T6 Blue Pill）的 PA9/PA10 可能不引出来。这种情况下用 USART2（PA2/PA3）或 USART3（PB10/PB11）。CubeMX 里选了 USART2 之后，代码侧定义 APP_UART_HANDLE 为 huart2 就行了。

常见问题排查

1. 串口助手完全空白------什么都收不到

按顺序检查	怎么做
① 模块的 RXD 是否接 STM32 PA9 (TX)	模块丝印可能写 TXD/RXD，记住：接 STM32 TX 的要选模块的"收"脚（RXD）
② GND 是否连通	STM32 GND ↔ 模块 GND------没共地是空白/乱码的第一大原因
③ COM 口对不对	设备管理器 → 端口，看模块对应的 COM 号。插拔模块前后对比
④ 波特率对不对	CubeMX = 115200 = 串口助手
⑤ `MX_USART1_UART_Init` 是否被调用	main.c 里有这个函数调用吗

2. 收到全是乱码 / 问号 / 看不懂的字符

按顺序检查	怎么做
① 波特率	这是 99% 乱码的原因。 CubeMX 和串口助手必须完全一致
② 数据格式	两端都必须是 8N1
③ GND 共地	没接地 = 电平基准漂移 = 乱码
④ 电平	模块电压跳线在 3.3V

3. 编译通过、下载成功，串口助手也有输出，但 LED 行为不正常了

HAL_MAX_DELAY 导致 printf 阻塞太久，按键 Tick 间隔被拉大，消抖失效。临时验证：在 main 循环里删掉 printf 那行（只保留按键逻辑），看 LED 是否恢复正常。如果是------说明 printf 太频繁了，降低打印频率（比如从每圈打印改成每 1000ms 打印一次）。

4. `fputc` 编译报重复定义

你的工程里可能有两个地方定义了 fputc。检查是否在多个 .c 文件里写了 int fputc(int ch, FILE *f)。只需要一个地方定义（app_uart.c）。

5. 串口助手上看到" $KEY1$ short press"输出了三次（虽然 LED 只闪了一次）

printf 本身没有问题------按键状态机确实只触发了一次 PRESS 事件。如果你看到重复输出，检查是不是在主循环的多个位置对同一个事件做了多次 printf。一个 App_KeyEvent 变量只在 switch(event) 里处理一次。

6. 每次下载后串口助手显示乱码几秒然后正常

这是正常的。STM32 复位期间，TX 引脚电平不稳定，串口助手可能收到一些垃圾字节。开机后先输出一个 \r\n 清一下行，然后正式开始打印，这个问题就不会影响了。

7. 串口助手里敲命令没反应------板子不响应

按顺序检查	怎么做
① 本地回显开了吗	没开回显 = 敲了命令也看不到自己打的字。打开串口助手的"本地回显"/"显示发送"选项
② 发送格式对吗	有些串口助手默认发 hex（十六进制），切到"ASCII"或"字符"模式
③ 结尾加回车了吗	板子以 `\r` 或 `\n` 作为命令结束标志。只敲字符不敲回车 = 命令永远攒不够一行
④ NVIC 中断开了吗	CubeMX → USART1 → NVIC Settings → USART1 global interrupt 是否勾选
⑤ `App_UART_StartRX()` 调了吗	main.c 初始化里有没有这行？没调用 = 中断从未启动

8. 敲命令后板子回显了 "unknown command"

命令格式不对。支持的命令只有：mode 0、mode 1、mode 2、led on、led off、status。注意大小写、空格------"Mode 0"、"mode0" 都识别不了。

9. 敲了 `mode 1` 但是 LED 没反应------隔了好几秒才切过去

USART RX 引脚 (PA10) 悬空或松了？引脚悬空 = 电气噪声触发随机中断 = 行缓冲区被垃圾字节填满。

本篇小结

收获	具体来说
串口通信基础	波特率 = 双方约好的速度；8N1 = 通用数据格式；TX/RX 交叉 = 嘴对耳朵
fputc 重定向	C 标准库的弱符号机制------不改库代码，写同名函数就能覆盖默认行为
弱符号（weak symbol）	标准库的 fputc 加了 `__weak`，你的同名函数不加------链接器选你的。这是 C 语言最优雅的注入机制
串口接收中断	`HAL_UART_Receive_IT` + 行缓冲------每个字节触发中断，攒够一行解析命令
多输入源共存	按键（`App_Key_GetEvent`）和串口命令（`App_UART_Poll`）操作同一份状态，各走各的通道
从黑盒到白盒	按键事件、状态机状态、模式切换------全部 printf 出来。调试从"猜"变成"看"
调试宏	`KEY_TRACE` 模式------需要时 `#define`，不需要时删掉，一行不改
中断上下文约束	中断回调里只做轻量操作（存字节、置标志），耗时操作（printf）丢给主循环
非阻塞串口（工程延申）	环形缓冲区 + TX 中断------CPU 和 USART 完全解耦。当前调试够用，产品级要用这个模式
三篇以来的非阻塞原则延续	用 `HAL_GetTick()` 控制 printf 频率，不用 `HAL_Delay`------从第一篇到现在始终如一

串口通信是嵌入式开发的"基础设施"。后面的篇章里------定时器状态、ADC 采样值、I2C 通信结果------全部通过串口输出到电脑上看。双向通信（TX + RX）的打通，意味着板子和电脑之间有了完整的对话能力：板子汇报状态，电脑下达命令。

printf 是嵌入式开发最重要的调试工具，没有之一。 学会用 printf，你就告别了"LED 二进制猜状态"的原始时代。加上串口命令，你就有了远程控制的能力------后面所有的调试和交互都建立在这条通道上。

练习

改打印频率： 把 1000ms 改成 200ms，用秒表对着串口助手看打印速度是否确实变成了每秒 5 行。再改到 50ms------观察按键操作是否开始出现延迟或失灵。这个实验让你直观感受 printf 频率和系统响应性的关系。
打印状态机完整路径： 在 app_key.c 里加上 KEY_TRACE 宏（参照上面的代码），编译时定义 APP_KEY_DEBUG。按下按键、按住不放、松开------观察串口输出的完整状态跳转路径。确认你看到了消抖失败时 DEBOUNCE_DOWN -> IDLE (bounce!) 的跳变。
格式化输出模式名： 把 printf("LED mode = %d", s_mode) 改成打印文字而不是数字：mode 0 打 "SWITCH"，mode 1 打 "FAST"，mode 2 打 "SOS"。提示：写一个辅助函数 const char* ModeName(LedMode m) 返回字符串指针。
加入运行时间戳： 在每行 printf 前面加上 HAL_GetTick() 的值（格式：[12345ms] Hello, count = 1）。这样你可以算出任意两个事件之间隔了多少毫秒。提示：printf("[%lums] ...", HAL_GetTick(), ...)。
添加新命令： 在命令表里加一条 blink 命令------敲 blink 就相当于在 MODE_FAST 下按了一次 KEY2（开始快闪）。你需要修改 app_uart.c 的 parse_line() 和 app_uart.h 的命令枚举，再在 main.c 的 switch 里添加处理。这个练习让你透彻理解"添加新命令"的完整流程。
命令回显： 在中断回调收到 \r 或 \n 时，除了解析命令，还让板子把收到的命令行原样回发（printf("[ECHO] %s\r\n", rx_line)）。观察回显和命令响应在串口助手上的输出顺序。注意：前面说过中断里不能调 printf------那怎么实现回显？提示：设一个 rx_echo_pending 标志，在主循环的 App_UART_Poll() 里处理。
环形缓冲区实验： 如果前 6 个练习都做完了还有余力，尝试把环形缓冲区代码加入 app_uart.c，替换阻塞的 fputc。把打印频率调到每圈一次，观察非阻塞版的 LED 控制和命令响应是否依然流畅。

下一篇预告

本篇打通了 STM32 和 PC 之间的双向通信------板子能说（TX/printf）也能听（RX/命令）。下一篇开始接触 STM32 的定时器：用硬件定时器替代 HAL_GetTick() 的软件轮询，实现精确的 LED PWM 调光和毫秒级定时任务。定时器是嵌入式开发最核心的外设之一，也是后面 DMA、输入捕获等高级功能的基础。

](https://i-blog.csdnimg.cn/direct/6470da6716e64a8182500b26a3119918.png)

STM32 可移植教程 03：USART 串口通信——让开发板能“对话“（实战篇）
