系统架构设计师-嵌入式系统核心概念与关键机制

一、引言

嵌入式系统是软考高级系统架构设计师考试中 "信息系统综合知识" 模块的重要考点，同时在嵌入式领域架构设计、工业控制系统设计等专项场景中具备核心应用价值。嵌入式技术起源于 20 世纪 60 年代工业控制领域的专用计算机装置，经历了早期单片微型计算机阶段、20 世纪 90 年代实时操作系统普及阶段，以及当前物联网边缘智能阶段三个核心发展周期，目前已广泛应用于工业控制、航空航天、消费电子、汽车电子等领域。本文将围绕嵌入式系统的定义、组成、启动流程、可靠性机制四个核心维度展开，覆盖软考考试中该领域的高频考点与核心原理，为考生构建完整的嵌入式技术知识体系。

二、嵌入式系统核心定义与架构特点

（一）官方标准定义

根据 GB/T 30998-2014《信息技术 嵌入式系统术语》的规范定义，嵌入式系统是以应用为中心、以计算机技术为基础，软硬件可裁剪，适应应用系统对功能、可靠性、成本、体积、功耗等严格要求的专用计算机系统。该定义包含三个核心要素：一是应用导向，区别于通用计算机的通用计算目标，所有设计围绕特定业务场景展开；二是技术基础，基于通用计算机技术体系实现，具备完整的计算、存储、交互能力；三是可裁剪特性，支持根据需求对硬件组件、软件功能进行灵活配置，满足资源约束要求。

（二）核心特点对比

嵌入式系统与通用计算机系统的差异主要体现在四个维度：

1. 专用性差异：嵌入式系统面向特定功能，如汽车电子中的 ESP 控制器仅负责车身稳定控制逻辑，而通用计算机支持多场景通用计算；
2. 资源约束差异：嵌入式系统通常受限于体积、功耗、成本要求，CPU 主频多在 MHz 级别，内存容量普遍低于 1GB，而通用计算机通常采用 GHz 级 CPU、GB 级以上内存；
3. 实时性要求：大部分嵌入式系统需满足硬实时或软实时要求，如工业控制场景的响应延迟需控制在微秒级别，通用计算机通常无严格实时性要求；
4. 生命周期差异：嵌入式系统的产品生命周期通常在 10 年以上，如航空航天、轨道交通领域的嵌入式设备需保障长期稳定运行，通用计算机的更新周期通常为 3-5 年。

（三）应用场景分类

根据应用领域的不同，嵌入式系统可分为四类：

1. 工业控制类：包括 PLC、工业机器人控制器、电网测控装置，对可靠性、实时性要求最高；
2. 消费电子类：包括智能手机、智能家居设备、可穿戴设备，侧重功耗、成本控制；
3. 汽车电子类：包括动力控制系统、智能驾驶控制器，需满足功能安全 ISO 26262 标准要求；
4. 航空航天类：包括卫星载荷控制器、飞控计算机，需满足高可靠性、抗辐射、极端环境适应要求。

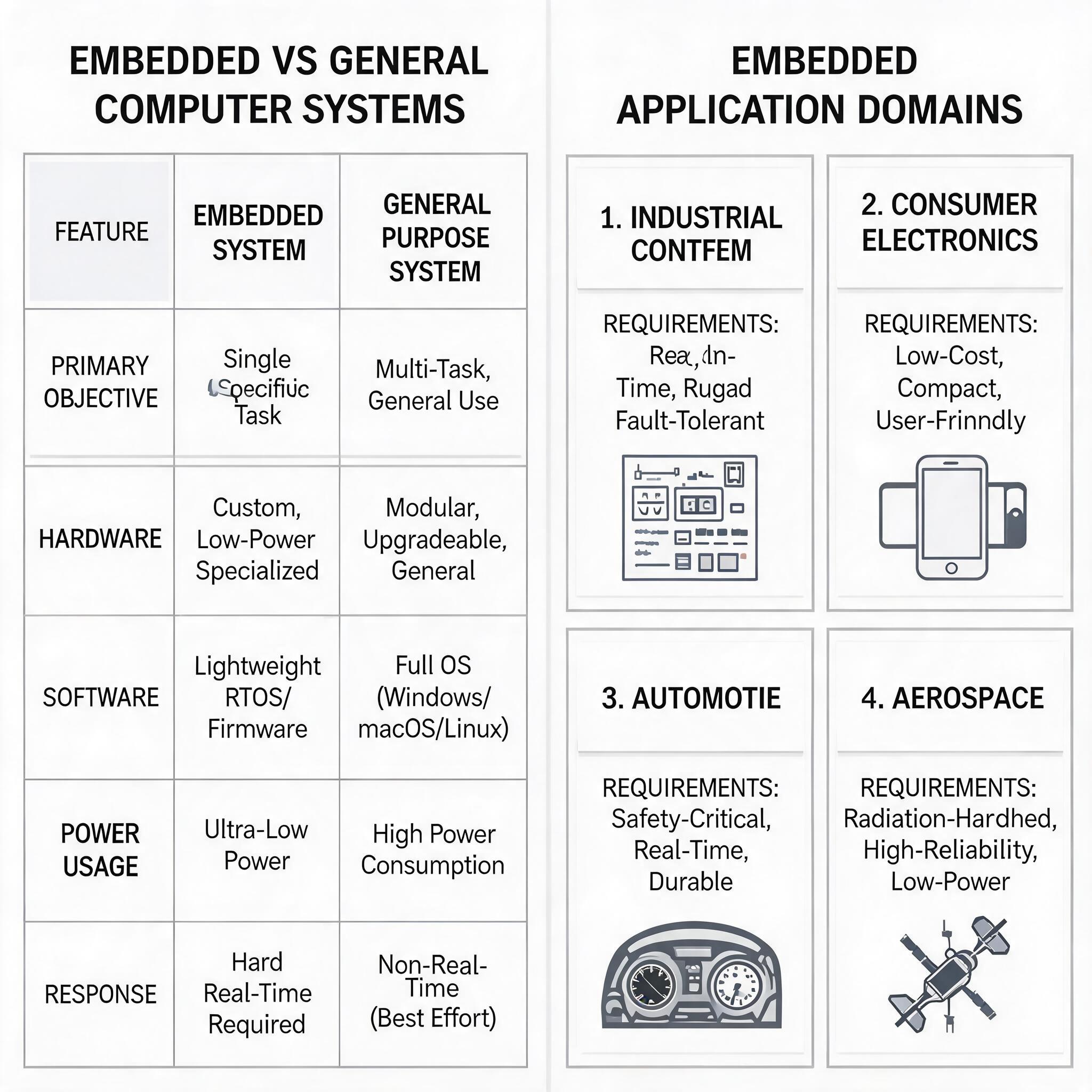

嵌入式系统与通用计算机系统特性对比表、应用场景分类示意图

三、嵌入式系统经典组成架构

（一）硬件层核心组件

1. 嵌入式微处理器：是系统的运算控制核心，根据架构可分为四类：
   • 微控制器（MCU）：将 CPU、存储器、I/O 接口集成在单芯片上，典型如 ARM Cortex-M 系列、STC 51 系列，适用于低复杂度控制场景；
   • 微处理器（MPU）：具备更强的运算能力，支持运行嵌入式操作系统，典型如 ARM Cortex-A 系列、RISC-V 应用处理器，适用于智能终端场景；
   • 数字信号处理器（DSP）：专门用于数字信号处理运算，典型如 TI TMS320 系列，适用于音视频处理、工业控制算法场景；
   • 片上系统（SoC）：集成处理器、逻辑单元、通信接口等完整功能模块，典型如手机主控芯片、智能驾驶芯片，适用于高复杂度集成场景。
2. 存储器体系：采用分层存储架构，包括：
   • 非易失性存储器（ROM 类）：如 Flash、EEPROM，用于存储引导程序、操作系统镜像、应用程序和固化配置数据，掉电后数据不丢失；
   • 易失性存储器（RAM 类）：如 SRAM、DRAM，用于程序运行时的临时数据存储，掉电后数据丢失；
   • 外部存储：如 SD 卡、eMMC，用于大容量数据存储。
3. 外设与接口模块：包括通用 I/O 接口（GPIO）、串行通信接口（UART、SPI、I2C）、网络接口（以太网、CAN 总线、LoRa）、调试接口（JTAG、SWD），以及定时器、ADC/DAC 模拟信号模块等。

（二）软件层核心组件

1. 板级支持包（BSP）：介于硬件与操作系统之间的抽象层，负责硬件驱动的实现，屏蔽底层硬件差异，为上层操作系统提供统一的硬件访问接口；
2. 嵌入式操作系统：分为实时操作系统（RTOS）和通用嵌入式操作系统两类，典型 RTOS 包括 FreeRTOS、VxWorks、RT-Thread，适用于实时性要求高的场景；通用嵌入式操作系统包括嵌入式 Linux、Android，适用于智能终端场景；
3. 中间件组件：包括通信协议栈、算法库、功能安全组件等，为上层应用提供通用能力支撑；
4. 应用程序：面向具体业务场景实现的功能逻辑，是系统价值的最终载体。

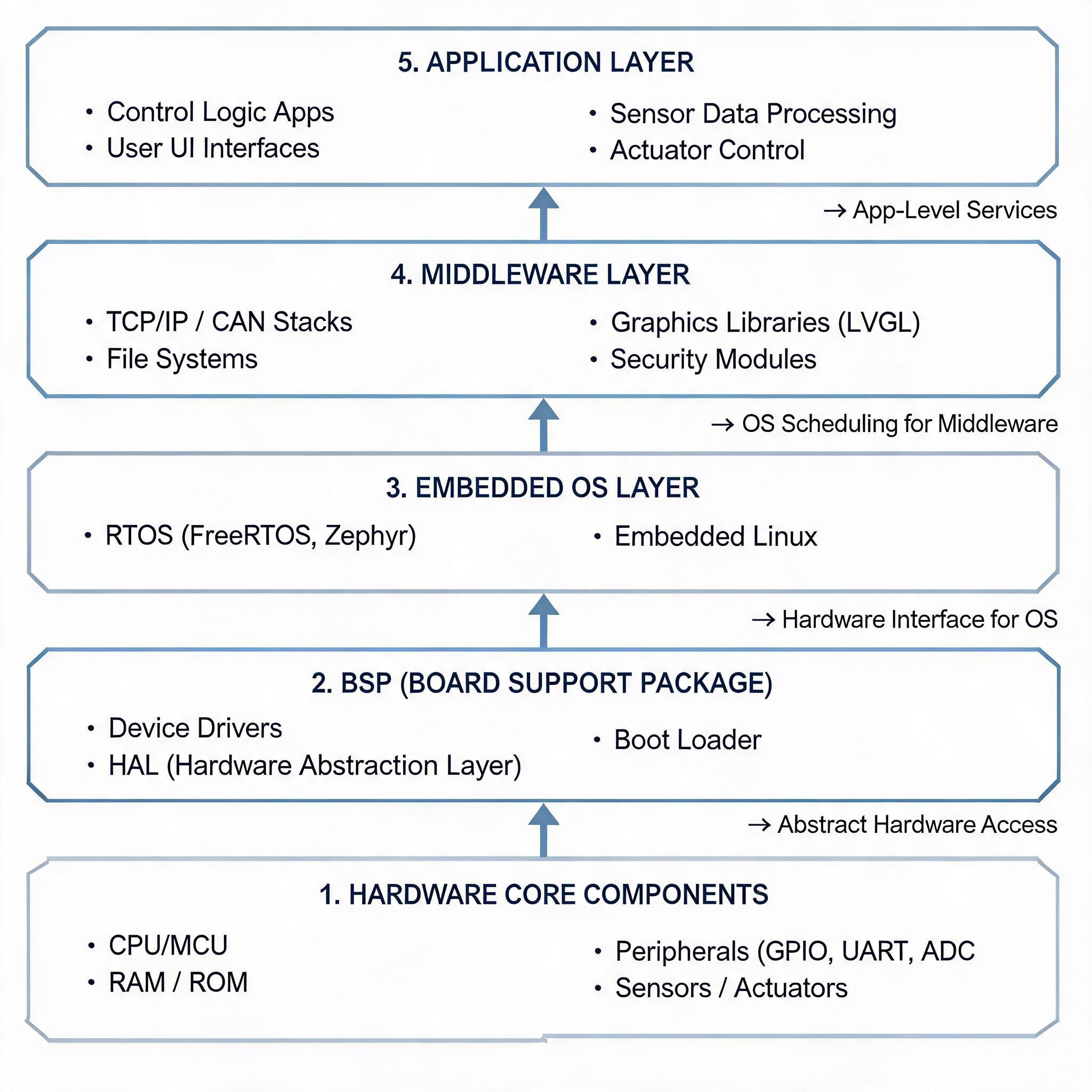

嵌入式系统软硬件分层架构图、核心组件关系示意图

四、嵌入式系统三级初始化启动流程

嵌入式系统的启动过程遵循从硬件到软件、从核心到外围的层级递进逻辑，分为片级初始化、板级初始化、系统级初始化三个阶段，该流程是软考考试的高频考点。

（一）片级初始化阶段

该阶段是系统上电后的第一个执行阶段，完全由汇编代码实现，核心目标是完成 CPU 内核的基础配置：

1. 配置 CPU 工作模式：如 ARM 架构下设置为 SVC 管理模式，关闭中断、关闭看门狗；
2. 初始化核心寄存器：设置堆栈指针、程序计数器，配置时钟控制器，将 CPU 主频设置为额定工作频率；
3. 配置存储器控制器：完成 SDRAM、Flash 等存储介质的时序参数配置，实现地址空间的映射。
   该阶段完成后，CPU 具备基本的运算和存储访问能力，通常该阶段的执行时间在微秒级别。

（二）板级初始化阶段

该阶段由汇编与 C 语言混合实现，核心目标是完成 CPU 外部的板载硬件初始化：

1. 初始化串口、网络、GPIO 等外设接口，配置中断控制器，为后续阶段提供调试和交互能力；
2. 检测硬件配置，识别板载设备型号，加载对应的驱动程序；
3. 将操作系统内核镜像从非易失性存储器（Flash）加载到 RAM 中，为系统启动做准备。
   该阶段的程序通常存储在 BootLoader（引导加载程序）中，典型的 BootLoader 包括 U-Boot、RedBoot，通常该阶段的执行时间在毫秒级别。

（三）系统级初始化阶段

该阶段完全由 C 语言实现，核心目标是构建应用程序的运行环境：

1. 操作系统内核初始化：完成进程管理、内存管理、设备驱动、文件系统、网络协议栈的初始化，创建系统内核进程；
2. 根文件系统挂载：加载存储在 Flash 或外部存储中的根文件系统，初始化用户空间运行环境；
3. 应用程序启动：执行系统启动脚本，加载业务应用进程，最终进入业务运行状态。
   该阶段的执行时间根据系统复杂度差异较大，简单 RTOS 系统的系统级初始化可在 10ms 以内完成，嵌入式 Linux 系统的初始化通常需要数秒到数十秒。

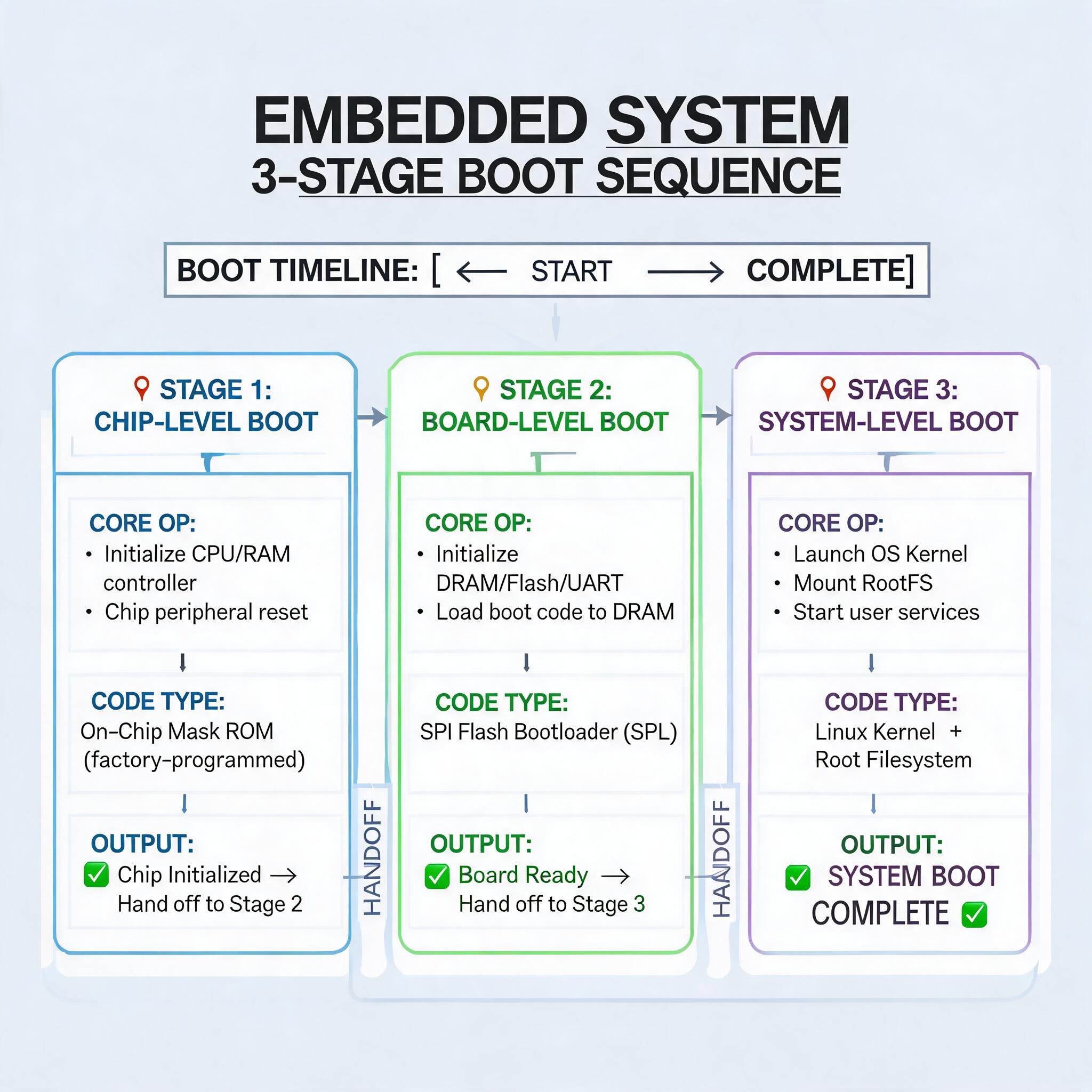

嵌入式系统三级启动流程时序图、各阶段核心操作与输出结果示意图

五、看门狗可靠性机制原理与实现

看门狗（Watch Dog）是嵌入式系统中最常用的可靠性保障技术，属于硬件容错设计范畴，在软考考试中常以选择题形式考察其工作原理与触发条件。

（一）核心工作原理

看门狗本质上是一个独立的硬件定时器电路，其运行完全独立于 CPU 主逻辑：

1. 定时器计数：看门狗定时器在上电后自动启动，按照固定的时钟频率进行累加计数；
2. 喂狗操作：系统正常运行时，应用程序会在定时器溢出前定期向看门狗控制寄存器写入特定值，重置定时器的计数值，该操作称为 "喂狗"；
3. 故障触发：当系统因硬件故障、软件死锁、异常中断等原因导致程序跑飞，无法按时执行喂狗操作时，定时器会达到预设的溢出阈值，触发看门狗中断。
   根据 IEC 61508 功能安全标准的要求，看门狗电路应具备独立的时钟源，避免与 CPU 共用时钟导致的共模故障，确保在 CPU 时钟失效时仍能正常工作。

（二）故障处理机制

看门狗中断触发后的处理逻辑分为两类：

1. 直接复位机制：大部分中低端嵌入式系统采用该机制，看门狗中断直接触发系统硬件复位，使系统重新启动，从故障状态恢复，该机制实现简单，适用于对故障恢复时间要求不高的场景；
2. 分级处理机制：高可靠性系统采用该机制，看门狗中断首先触发故障处理程序，收集当前系统的寄存器状态、内存数据、故障日志，用于后续问题定位，若故障处理程序无法修复故障，再触发系统复位，该机制适用于航空航天、工业控制等需要故障溯源的场景。

（三）典型应用参数

不同场景下的看门狗配置参数存在明显差异：

1. 消费电子场景：看门狗超时时间通常设置为 1-5 秒，喂狗周期为 500ms-2s，用于应对应用程序无响应的故障；
2. 工业控制场景：看门狗超时时间通常设置为 100ms-1s，喂狗周期为 50ms-500ms，满足实时性要求；
3. 航空航天场景：采用多级看门狗设计，包括片内看门狗、板级独立看门狗，超时时间覆盖微秒到秒级，实现故障的分级处理。

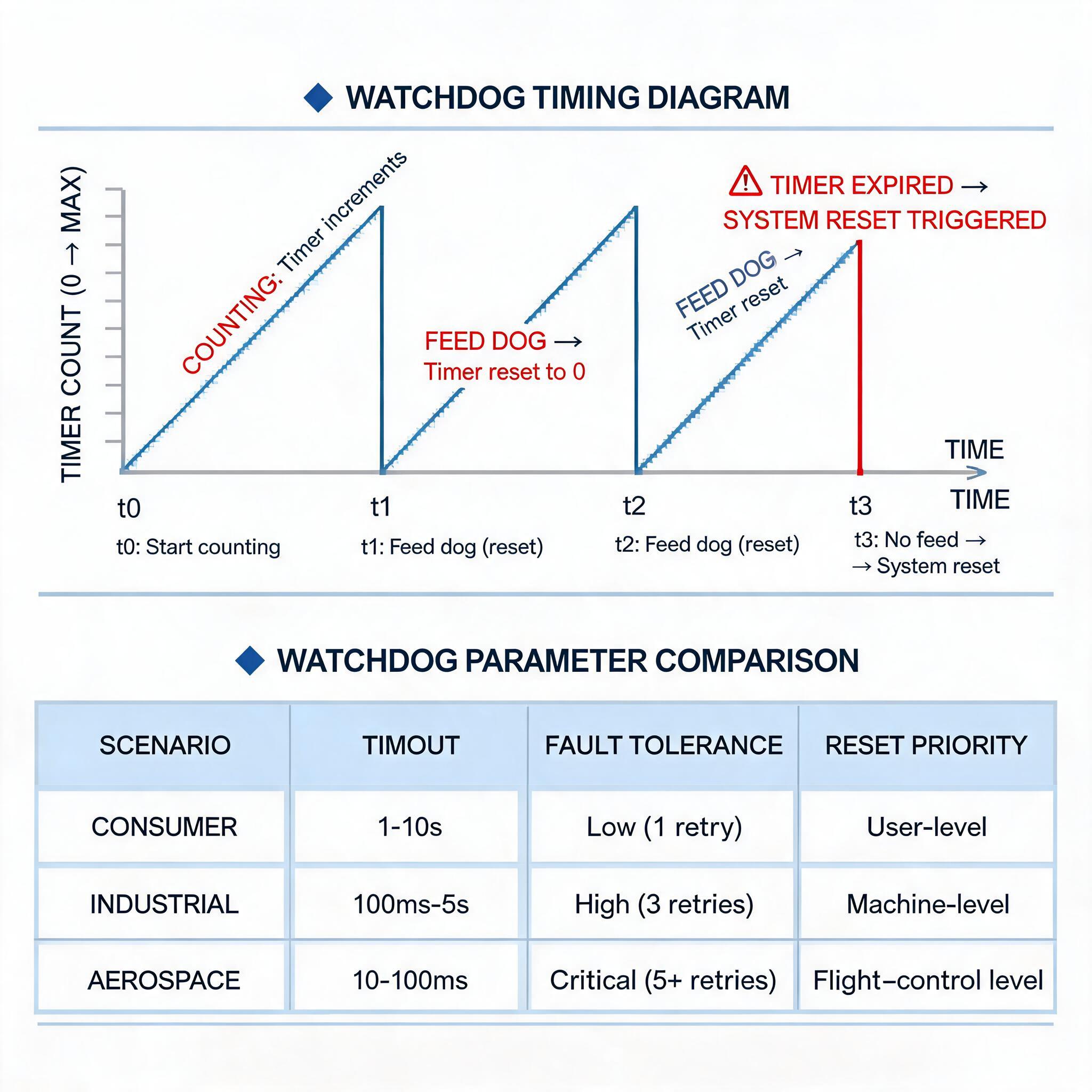

看门狗工作原理时序图、不同应用场景配置参数对比表

六、嵌入式技术前沿发展与考试趋势

（一）技术发展动态

当前嵌入式技术的发展方向主要集中在三个领域：

1. 边缘智能嵌入式：集成 AI 加速单元的嵌入式 SoC 逐步普及，支持在边缘端实现机器学习推理能力，典型如寒武纪边缘智能芯片、地平线车规级 AI 芯片，满足物联网场景的低延迟智能计算需求；
2. 功能安全标准化：汽车电子、工业控制领域的嵌入式系统需满足 ISO 26262（汽车功能安全）、IEC 61508（工业功能安全）标准要求，功能安全设计成为嵌入式架构的核心组成部分；
3. 云边协同架构：嵌入式系统与云端管理平台的协同能力逐步增强，支持远程固件升级、状态监控、边缘计算调度，构建 "云 - 边 - 端" 一体化的计算架构。

（二）软考考试趋势

近年来软考高级系统架构设计师考试中，嵌入式技术的考点呈现三个变化：

1. 考点结合性增强：将嵌入式系统特点与可靠性设计、实时系统设计等知识点结合考察，要求考生具备跨模块的知识整合能力；
2. 场景化比例提升：题目多结合工业控制、智能汽车等实际场景，考察嵌入式架构设计的实际应用能力；
3. 新技术考点增加：边缘计算、功能安全等新兴知识点的考察比例逐步提升，需要考生关注技术发展动态。

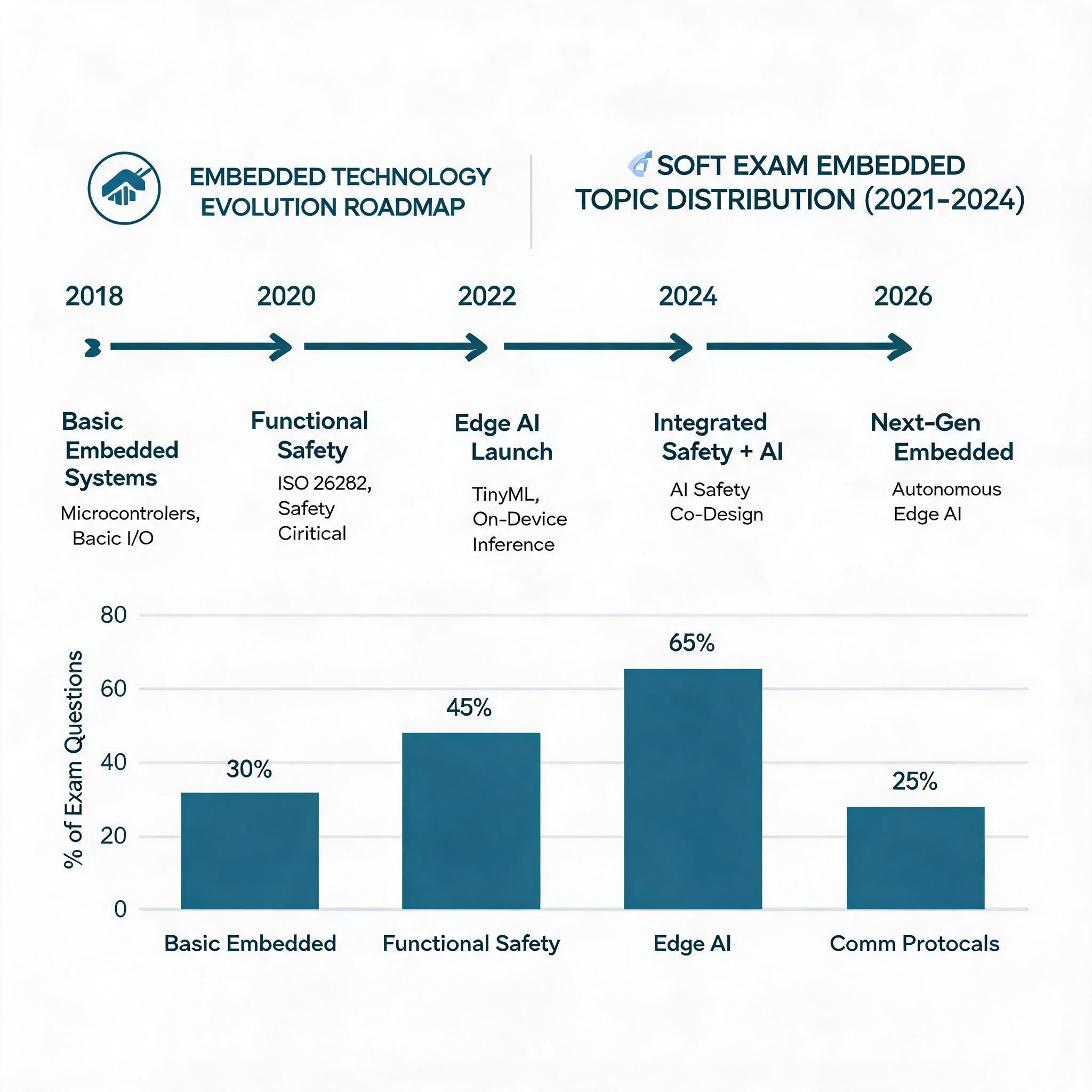

嵌入式技术发展演进路线图、近年软考嵌入式考点分布示意图

七、总结与备考建议

（一）核心知识点提炼

1. 嵌入式系统的核心特征是专用性、资源受限、实时性要求高，与通用计算机系统存在本质差异；
2. 嵌入式系统分为硬件层、BSP 层、操作系统层、中间件层、应用层五个分层架构，微处理器、存储器、外设是硬件层的核心组件；
3. 嵌入式系统启动分为片级初始化、板级初始化、系统级初始化三个阶段，分别对应 CPU 配置、硬件初始化、操作系统与应用加载三个核心目标；
4. 看门狗是独立的硬件定时器，定时器超时是触发看门狗中断的唯一直接原因，核心作用是在系统故障时实现自动恢复。

（二）考试重点提示

1. 高频考点：嵌入式系统特点、启动流程阶段划分、看门狗工作原理，这三个知识点在近 5 年考试中出现频率超过 80%；
2. 易错点：混淆 BootLoader 的所属阶段、错误认为喂狗操作会触发看门狗中断、忽略看门狗的硬件独立性特征；
3. 案例题考点：在工业控制系统、智能汽车系统等架构设计案例中，需重点考虑嵌入式系统的实时性、可靠性设计，合理应用看门狗、冗余设计等可靠性机制。

（三）实践与学习建议

1. 知识体系构建：结合软考教程《系统架构设计师教程（第 2 版）》中的嵌入式系统章节，梳理知识点的层级关系，重点掌握核心概念的标准定义；
2. 真题练习：重点练习近 10 年考试中的嵌入式相关题目，总结考点规律，区分易混淆概念；
3. 场景化学习：结合工业控制、汽车电子等实际场景的架构设计案例，理解嵌入式技术的实际应用方法，提升案例分析题的答题能力。

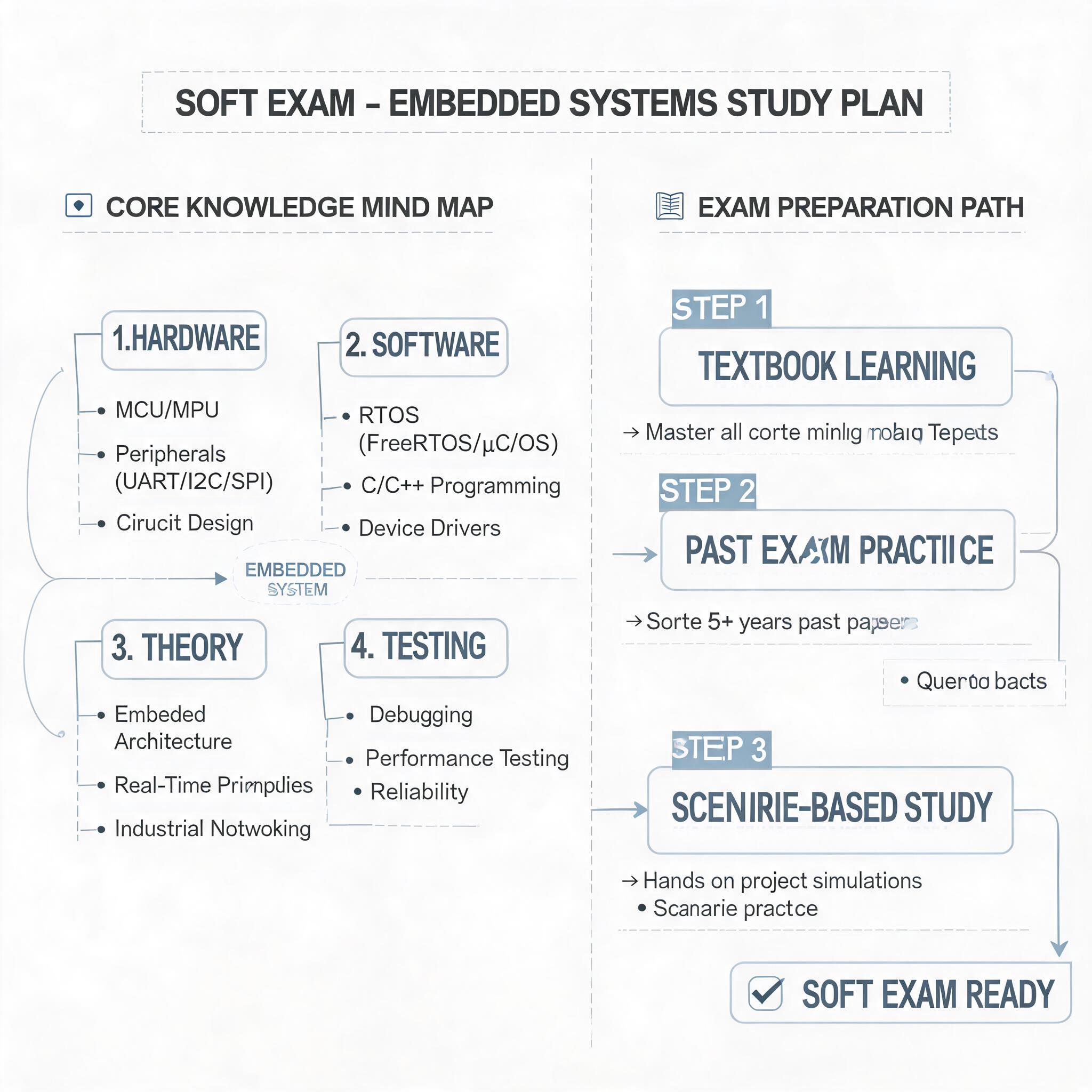

嵌入式系统核心考点思维导图、软考备考路径示意图
