RV1126——OSD模块和SDL_TTF结合输出H264文件

在前几章中，我们依次讲解了 OSD 基础原理、RV1126 RKMedia 的两大核心结构体、OSD 全套 API，同时完成了zlib、FreeType、SDL、SDL_TTF 整套依赖库的交叉编译。

本章将整合所有知识点，从零实现完整工程 ：借助 SDL_TTF 渲染文字位图，通过 RV1126 硬件 OSD（RGN 模块）叠加到视频画面，最终由 VENC 模块编码生成 H264 视频文件。代码融合视频采集 (VI)、硬件编码 (VENC)、图层叠加 (OSD/RGN)、SDL 文字渲染、多线程开发五大核心技能，是 RV1126 嵌入式音视频开发的经典综合实战案例。

一、整体方案与技术架构

1.1 业务目标

基于 RV1126 开发板，实现功能闭环：

1. 摄像头采集 1080P NV12 原始视频流；
2. 使用 SDL+SDL_TTF 渲染自定义时间文字，生成标准位图；
3. 调用 RKMedia OSD 接口，将文字图层叠加到原始视频帧；
4. 叠加后的视频送入 VENC 编码器，压缩为 H264 码流并本地保存；
5. 采用多线程分离文字渲染 & OSD 推送 、H264 码流读取 & 保存两大任务，保证视频流畅无丢帧。

1.2 整体数据流链路

摄像头(VI) → 视频流水线 → OSD硬件图层叠加(RGN) → H264编码(VENC) → 本地文件保存

• VI 模块：负责视频图像采集，输出 NV12 格式原始帧；
• RGN (OSD) 模块：RV1126 硬件图层单元，接收外部位图，硬件完成画面叠加，不占用 CPU；
• VENC 模块：视频编码器，将叠加完成的画面压缩为标准 H264 码流；
• SDL_TTF：纯软件文字渲染工具，负责把字符串转为硬件可识别的像素位图；
• 多线程：解耦渲染、编码、IO 任务，避免单线程阻塞导致视频卡顿。

1.3 前置环境校验

在运行代码前，请确保环境全部就绪：

1. 已完成 zlib → FreeType → SDL → SDL_TTF 交叉编译；
2. 字体文件 fzlth.ttf 与可执行文件放在同一目录；
3. RV1126 视频节点 rkispp_scale0 正常，摄像头可正常出图；
4. 开发板系统时间可正常使用（避免水印显示 1970 初始时间戳）。

二、流程

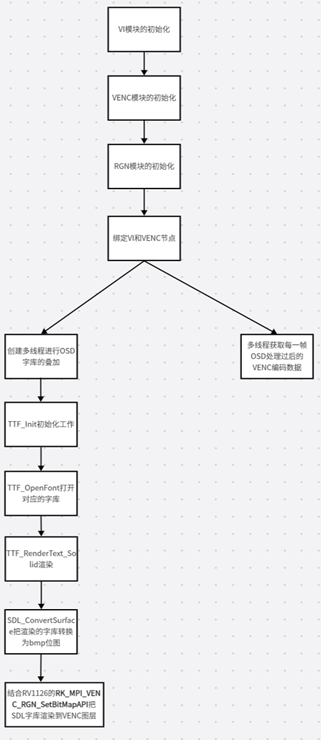

用RV1126多线程输出OSD叠加需要经过上面几个重要步骤，分别是VI模块初始化、VENC模块初始化、RGN模块初始化、多线程进行OSD字库的叠加(里面主要是进行字库的渲染和RV1126的OSD模块叠加)、多线程获取每一帧OSD处理过后的编码数据

2.1. VI 模块的初始化

VI模块的初始化实际上就是对VI_CHN_ATTR_S的参数进行设置、然后调用RK_MPI_VI_SetChnAttr 设置VI模块并使能RK_MPI_VI_EnableChn **，**伪代码如下：

VI_CHN_ATTR_S  vi_chn_attr;

。。。。。。。。。。。。。。。(这里是设置VI的属性)



ret = RK_MPI_VI_SetChnAttr(CAMERA_ID, 0, &vi_chn_attr);

ret |= RK_MPI_VI_EnableChn(CAMERA_ID, 0);

2.2. 初始化 VENC 模块：

VENC模块的初始化实际上就是对VENC_CHN_ATTR_S的参数进行设置、然后调用RK_MPI_VENC_CreateChn 创建编码器**，**伪代码如下：

VENC_CHN_ATTR_S venc_chn_attr;

venc_chn_attr.stVencAttr.enType = RK_CODEC_TYPE_H264;

。。。。。。。。。。。。。。。。(这里是设置VENC的属性)

ret = RK_MPI_VENC_CreateChn(0, &venc_chn_attr);

2.3. 初始化 RGN 模块：

RGN是RV1126图层区域功能管理的功能，比方说OSD图层、Bitmap位图都属于RGN模块。所以开发者要用到OSD功能都需要初始化RGN，具体的API描述如下：

第一个传参数：VENC 编码通道号

第二个传参数：VENC_COLOR_TBL_S 结构体指针，默认是NULL

RK_MPI_VENC_RGN_Init(0, NULL);

2.4. 绑定 VI 模块和 VENC 模块，

伪代码如下

MPP_CHN_S vi_chn_s;

MPP_CHN_S venc_chn_s;

ret = RK_MPI_SYS_Bind(&vi_chn_s, &venc_chn_s);

2.5. 创建多线程进行 OSD 字库的叠加：

创建OSD叠加线程主要是对VENC的数据进行字库的创建和OSD的数据叠加，下面是伪代码：

char *pstr = "2019-11-21 15:40:29";

if(TTF_Init() < 0)

{

   fprintf(stderr, "Couldn't initialize TTF: %s\n", SDL_GetError());

}

ttf_font = TTF_OpenFont("./fzlth.ttf", 48);

if(ttf_font == NULL)

{

fprintf(stderr, "Couldn't load %d pt font from %s: %s\n", 48, "ptsize", SDL_GetError());

}



text = TTF_RenderText_Solid(ttf_font, pstr, sdl_color);

............................................................

SDL_PixelFormat *pixel_format = (SDL_PixelFormat *)malloc(sizeof(SDL_PixelFormat));

........................

temp = SDL_ConvertSurface(text, pixel_format, 0);



static int get_align16_value(int input_value, int align)

{

    int handle_value = 0;

    if (align && (input_value % align))

        handle_value = (input_value/ align + 1) * align;

    return handle_value;

}



{

  ......................

  bitmap_width = get_align16_value(temp->w, 16);

  bitmap_height = get_align16_value(temp->h, 16);

   if (bitmap_width < 64)

       bitmap_width = 64;

  if (bitmap_height < 64)

      bitmap_height = 64;

  BITMAP_S BitMap;

  BitMap.enPixelFormat = PIXEL_FORMAT_ARGB_8888;

  BitMap.u32Width = bitmap_width;

  BitMap.u32Height = bitmap_height;

  BitMap.pData = malloc(wxh_size * fmt->BytesPerPixel);

  if (!BitMap.pData)

  {

         printf("ERROR: no mem left for argb8888(%d)!\n", wxh_size * fmt->BytesPerPixel);

         break;

  }

  memcpy(BitMap.pData, temp->pixels, (temp->w) * (temp->h) * fmt->BytesPerPixel);

  OSD_REGION_INFO_S RngInfo;

  RngInfo.enRegionId = REGION_ID_7;

  RngInfo.u32PosX = 0;

  RngInfo.u32PosY = 0;

  RngInfo.u32Width = bitmap_width;

  RngInfo.u32Height = bitmap_height;

  RngInfo.u8Enable = 1;

  RngInfo.u8Inverse = 0;

  ret = RK_MPI_VENC_RGN_SetBitMap(0, &RngInfo, &BitMap);

  ...........

}

上面是OSD叠加的代码，主要是通过RV1126的RNG模块对VENC进行OSD进行字库叠加。其中划黑色粗体 是这个程序的核心，它需要把每个width和height进行16位对齐，因为OSD需要处理16位对齐的数据(所谓十六位对齐可以理解为，width和height能够被16位整除)。这里面用到16位对齐的方法是get_align16_value ， input_value 指的是输入的数值，align是要对齐的数值。

2.6 获取每一帧处理过后的 VENC 数据：

开启一个线程去采集每一帧VENC模块的数据，使用的API是RK_MPI_SYS_GetMediaBuffer ， 模块ID是RK_ID_VENC，通道号ID是VENC创建的ID号**。** 这个API的具体作用已我们直接上伪代码：

while(1)

{

.............................

  mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VENC, s32_chn_id, -1);

  fwrite(RK_MPI_MB_GetPtr(mb), RK_MPI_MB_GetSize(mb), 1, h264_file);

  ............................

}

2.7 两大核心结构体

1. OSD_REGION_INFO_S ：OSD 图层属性结构体 作用：定义图层编号、显示坐标、宽高、使能状态。硬性规则：宽高、坐标必须 16 像素对齐，否则硬件解析异常、出现花屏噪点。
2. BITMAP_S ：位图像素结构体 作用：承载 SDL_TTF 渲染后的文字像素数据。RV1126 对外声明格式为 PIXEL_FORMAT_ARGB_8888，底层硬件实际兼容 BGRA8888，直接拷贝 SDL 原生数据会出现颜色错乱。

2.8 核心 API 调用顺序

1. 初始化 VI 采集通道并使能；
2. 初始化 VENC 编码通道，配置 H264 参数；
3. 初始化 OSD (RGN) 模块（OSD 功能入口）；
4. 绑定 VI 与 VENC 数据流；
5. 启动业务线程，循环推送位图、读取码流；
6. 程序退出时，按顺序解绑、销毁通道，释放硬件资源。

2.9 SDL_TTF 渲染要点

1. 必须先初始化 SDL，再初始化 TTF；
2. 手动补全 SDL_PixelFormat 所有掩码、偏移字段，保证格式转换正常；
3. 渲染完成后及时释放 SDL_Surface，避免内存泄漏。

三、完整实战代码

#include <assert.h>
#include <fcntl.h>
#include <getopt.h>
#include <pthread.h>
#include <signal.h>
#include <stdbool.h>
#include <stdio.h>
#include <stdlib.h>
#include <time.h>
#include <unistd.h>
#include <string.h>   // 补充 memset 头文件

// RKMedia 多媒体接口头文件
#include "rkmedia_api.h"

// SDL 图形渲染 + 字体渲染库（SDL1.2 版本）
#include "SDL.h"
#include "SDL_ttf.h"
#include <time.h>

/* 宏定义：摄像头、编码通道编号 */
#define CAMERA_PATH    "rkispp_scale0"  // 摄像头设备节点名
#define CAMERA_ID      0                // VI 视频输入模块ID
#define CAMERA_CHN     0                // VI 通道号
#define VENC_CHN       0                // VENC 编码通道号

/**
 * @brief  数值按指定字节对齐（RK OSD 位图要求宽高16字节对齐）
 * @param  input_value  原始数值
 * @param  align        对齐字节数
 * @return 对齐后的数值
 */
static int get_align16_value(int input_value, int align)
{
    int handle_value = 0;
    // 非0对齐值 + 原始值不能被对齐数整除时，向上对齐
    if (align && (input_value % align))
        handle_value = (input_value / align + 1) * align;
    return handle_value;
}

/**
 * @brief  OSD水印绘制线程：使用SDL+TTF生成文字位图，叠加到VENC编码通道
 * @param  args 线程入参（未使用）
 * @return NULL
 */
void *bitmap_osd_handle_thread(void * args)
{
    // 线程分离：线程退出后自动回收资源，无需主线程pthread_join
    pthread_detach(pthread_self());

    int ret;
    TTF_Font *ttf_font;                // TTF字体句柄
    const char *pstr = "2025-6-11 23:23:23";  // 待绘制的水印文字
    SDL_Surface * text_surface;        // SDL原始文字画布
    SDL_Surface *convert_text_surface; // 格式转换后的ARGB8888画布
    SDL_PixelFormat *pixel_format;     // 自定义像素格式结构体

    // ===================== 1. 初始化TTF字体库 =====================
    ret = TTF_Init();
    if (ret < 0)
    {
        printf("TTF_Init Failed...\n");
    }

    // 打开本地字体文件，字号48
    ttf_font = TTF_OpenFont("./fzlth.ttf", 48);
    if (ttf_font == NULL)
    {
        printf("TTF_Open Failed...\n");
    }

    // ===================== 2. 设置文字颜色并渲染文字到SDL画布 =====================
    SDL_Color sdl_color;   // SDL颜色结构体(SDL1.2仅包含R/G/B)
    sdl_color.r = 0;       // 红色分量 0
    sdl_color.g = 0;       // 绿色分量 0
    sdl_color.b = 0;       // 蓝色分量 0 → 最终文字为黑色

    // 实心模式渲染文字，生成原始SDL Surface画布
    text_surface = TTF_RenderText_Solid(ttf_font, pstr, sdl_color);

    // ===================== 3. 手动构造ARGB8888像素格式 =====================
    // 动态分配像素格式内存，适配RKMedia要求的ARGB8888格式
    pixel_format = (SDL_PixelFormat *)malloc(sizeof(SDL_PixelFormat));
    pixel_format->BitsPerPixel   = 32;        // 每个像素32bit
    pixel_format->BytesPerPixel  = 4;         // 每个像素4字节
    pixel_format->Amask = 0XFF000000;         // Alpha通道掩码(最高8位)
    pixel_format->Rmask = 0X00FF0000;         // Red通道掩码
    pixel_format->Gmask = 0X0000FF00;         // Green通道掩码
    pixel_format->Bmask = 0X000000FF;         // Blue通道掩码

    // 将原始文字画布 转换为 ARGB8888 格式画布
    convert_text_surface = SDL_ConvertSurface(text_surface, pixel_format, 0);
    if (convert_text_surface == NULL)
    {
        printf("convert_text_surface Failed...\n");
    }

    // ===================== 4. 构造RKMedia OSD位图结构体 BITMAP_S =====================
    BITMAP_S bitmap;
    // 画布宽度向上16字节对齐(RK OSD强制要求)
    bitmap.u32Width  = get_align16_value(convert_text_surface->w, 16);
    // 画布高度向上16字节对齐
    bitmap.u32Height = get_align16_value(convert_text_surface->h, 16);
    // 指定位图像素格式为 ARGB8888
    bitmap.enPixelFormat = PIXEL_FORMAT_ARGB_8888;
    // 分配对齐后的位图内存，calloc自动清零，避免残留垃圾数据
    bitmap.pData = calloc(1, bitmap.u32Width * bitmap.u32Height * 4);

    // ===================== 5. 逐行拷贝SDL画布数据到RK位图(核心：解决行跨度pitch错位) =====================
    int src_w     = convert_text_surface->w;    // SDL画布实际宽度(像素)
    int src_h     = convert_text_surface->h;    // SDL画布实际高度(像素)
    int src_pitch = convert_text_surface->pitch;// SDL单行真实字节数(行跨度，SDL内部行对齐)

    // 指针强制转换：适配C语言void*隐式转换，兼容编译
    uint8_t *src_buf = (uint8_t*)convert_text_surface->pixels;
    uint8_t *dst_buf = (uint8_t*)bitmap.pData;

    // 逐行拷贝：跳过SDL行对齐填充字节，只拷贝有效像素，根治花屏/歪斜
    for (int y = 0; y < src_h; y++)
    {
        memcpy(dst_buf + y * bitmap.u32Width * 4,
               src_buf + y * src_pitch,
               src_w * 4);
    }

    // ===================== 6. 配置OSD区域信息，设置水印位置与使能 =====================
    OSD_REGION_INFO_S rgn_info;
    rgn_info.enRegionId  = REGION_ID_0;    // OSD区域编号0
    rgn_info.u32Width   = bitmap.u32Width;// OSD区域宽度
    rgn_info.u32Height  = bitmap.u32Height;// OSD区域高度
    rgn_info.u32PosX    = 128;            // 水印左上角X坐标
    rgn_info.u32PosY    = 128;            // 水印左上角Y坐标
    rgn_info.u8Enable   = 1;              // 使能OSD叠加
    rgn_info.u8Inverse  = 0;              // 不做颜色翻转

    // ===================== 7. 将位图设置到VENC编码通道，完成水印叠加 =====================
    ret = RK_MPI_VENC_RGN_SetBitMap(VENC_CHN, &rgn_info, &bitmap);
    if (ret)
    {
        printf("RK_MPI_VENC_RGN_SetBitMap Failed...\n");
    }
    else
    {
        printf("RK_MPI_VENC_RGN_SetBitMap Success...\n");
    }

    // ===================== 8. 统一释放所有动态内存与SDL资源(防止内存泄漏) =====================
    free(bitmap.pData);                // 释放RK位图内存
    free(pixel_format);                // 释放自定义像素格式
    SDL_FreeSurface(text_surface);     // 释放原始SDL画布
    SDL_FreeSurface(convert_text_surface); // 释放转换后SDL画布
    TTF_CloseFont(ttf_font);           // 关闭字体文件
    TTF_Quit();                        // 退出TTF字体库

    return NULL;
}

/**
 * @brief  H264码流获取线程：从编码通道取码流并写入本地文件
 * @param  args 线程入参（未使用）
 * @return NULL
 */
void *get_h264_data_thread(void *args)
{
    pthread_detach(pthread_self());
    // 以读写模式创建本地h264文件
    FILE *h264_file = fopen("test_osd_venc.h264", "w+");
    MEDIA_BUFFER mb;  // RK媒体缓冲区句柄

    while (1)
    {
        // 阻塞获取VENC编码后的码流缓冲区
        mb = RK_MPI_SYS_GetMediaBuffer(RK_ID_VENC, VENC_CHN, -1);
        if (!mb)
        {
            printf("get media_buffer failed...\n");
            break;
        }
        printf("get OSD_buffer success...\n");
        // 将码流数据写入文件
        fwrite(RK_MPI_MB_GetPtr(mb), RK_MPI_MB_GetSize(mb), 1, h264_file);
        // 释放媒体缓冲区（必须释放，否则内存溢出）
        RK_MPI_MB_ReleaseBuffer(mb);
    }
    return NULL;
}

int main()
{
    int ret;
    VI_CHN_ATTR_S vi_chn_attr;

    // ===================== 1. 配置并初始化VI视频输入(摄像头) =====================
    vi_chn_attr.pcVideoNode = CAMERA_PATH;
    vi_chn_attr.u32Width    = 1920;
    vi_chn_attr.u32Height   = 1080;
    vi_chn_attr.enPixFmt    = IMAGE_TYPE_NV12;
    vi_chn_attr.enBufType   = VI_CHN_BUF_TYPE_MMAP;
    vi_chn_attr.u32BufCnt   = 3;
    vi_chn_attr.enWorkMode  = VI_WORK_MODE_NORMAL;

    ret = RK_MPI_VI_SetChnAttr(CAMERA_ID, CAMERA_CHN, &vi_chn_attr);
    if (ret)
    {
        printf("Vi Set Attr Failed.....\n");
        return 0;
    }
    printf("Vi Set Attr Success.....\n");

    ret = RK_MPI_VI_EnableChn(CAMERA_ID, CAMERA_CHN);
    if (ret)
    {
        printf("Vi Enable Attr Failed.....\n");
        return 0;
    }
    printf("Vi Enable Attr Success.....\n");

    // ===================== 2. 配置并初始化VENC视频编码(H264) =====================
    VENC_CHN_ATTR_S venc_chn_attr;
    memset(&venc_chn_attr, 0, sizeof(venc_chn_attr));

    // 编码基础属性
    venc_chn_attr.stVencAttr.enType        = RK_CODEC_TYPE_H264;
    venc_chn_attr.stVencAttr.imageType     = IMAGE_TYPE_NV12;
    venc_chn_attr.stVencAttr.u32PicWidth   = 1920;
    venc_chn_attr.stVencAttr.u32PicHeight  = 1080;
    venc_chn_attr.stVencAttr.u32VirWidth   = 1920;
    venc_chn_attr.stVencAttr.u32VirHeight  = 1080;
    venc_chn_attr.stVencAttr.u32Profile    = 77;

    // 码率控制：CBR恒定码率
    venc_chn_attr.stRcAttr.enRcMode                = VENC_RC_MODE_H264CBR;
    venc_chn_attr.stRcAttr.stH264Cbr.u32Gop        = 25;
    venc_chn_attr.stRcAttr.stH264Cbr.u32BitRate    = 2000000; // 2Mbps码率
    venc_chn_attr.stRcAttr.stH264Cbr.fr32DstFrameRateDen = 1;
    venc_chn_attr.stRcAttr.stH264Cbr.fr32DstFrameRateNum = 25;
    venc_chn_attr.stRcAttr.stH264Cbr.u32SrcFrameRateDen  = 1;
    venc_chn_attr.stRcAttr.stH264Cbr.u32SrcFrameRateNum  = 25;

    ret = RK_MPI_VENC_CreateChn(0, &venc_chn_attr);
    if (ret)
    {
        printf("ERROR: create VENC[0] error! ret=%d\n", ret);
        return 0;
    }
    printf("VENC SUCCESS\n");

    // ===================== 3. 初始化VENC OSD区域模块 =====================
    ret = RK_MPI_VENC_RGN_Init(VENC_CHN, NULL);
    if (ret)
    {
        printf("ERROR: create VENC_RGN error! ret=%d\n", ret);
        return 0;
    }
    printf("VENC SUCCESS\n");

    // ===================== 4. 绑定VI(摄像头) → VENC(编码器) 数据流 =====================
    MPP_CHN_S vi_chn_s;
    MPP_CHN_S venc_chn_s;
    vi_chn_s.enModId    = RK_ID_VI;
    vi_chn_s.s32ChnId   = CAMERA_CHN;
    venc_chn_s.enModId  = RK_ID_VENC;
    venc_chn_s.s32ChnId = VENC_CHN;

    ret = RK_MPI_SYS_Bind(&vi_chn_s, &venc_chn_s);
    if (ret)
    {
        printf("RK_MPI_SYS_Bind Failed...\n");
        return 0;
    }
    printf("RK_MPI_SYS_Bind SUCCESS...\n");

    // ===================== 5. 启动两个工作线程 =====================
    pthread_t bitmap_pid, venc_pid;
    pthread_create(&bitmap_pid, NULL, bitmap_osd_handle_thread, NULL); // OSD水印线程
    pthread_create(&venc_pid,   NULL, get_h264_data_thread,    NULL); // 码流保存线程

    // 主线程死循环阻塞，维持程序运行
    while (1)
    {
        sleep(2);
    }

    // 以下代码实际永远不会执行
    RK_MPI_SYS_UnBind(&vi_chn_s, &venc_chn_s);
    RK_MPI_VENC_DestroyChn(VENC_CHN);
    RK_MPI_VI_DisableChn(CAMERA_ID, CAMERA_CHN);

    return 0;
}

四、代码分模块深度解析

整体分为 5 大模块 ，重点详解 OSD 水印线程，其余模块简略说明。

4.1 模块 1：基础头文件 + 工具函数

1. 引入系统库、线程库、SDL/TTF 图形库、RKMedia 多媒体库。
2. get_align16_value：RK 平台 OSD 位图强制要求宽 / 高 16 字节对齐，该函数实现向上对齐，是 RK OSD 的前置要求。

4.2 模块 2：核心重点 ------ bitmap_osd_handle_thread 水印线程

4.2.1 线程基础设置

pthread_detach(pthread_self());

• 作用：分离线程 。线程退出后系统自动回收栈 / 资源，主线程不需要调用 pthread_join 等待，嵌入式多线程标准写法。

4.2.2 TTF 字体库初始化 & 打开字体文件

TTF_Init();
TTF_OpenFont("./fzlth.ttf", 48);

• 依赖：本地目录必须存在 fzlth.ttf 字体文件，否则文字渲染失败。
• 逻辑：SDL_TTF 专门用于在 SDL 画布上绘制矢量文字，必须先初始化库、再打开字体。

4.2.3 文字颜色 + 渲染原始 SDL 画布

SDL_Color sdl_color;
text_surface = TTF_RenderText_Solid(ttf_font, pstr, sdl_color);

• SDL_Color：SDL1.2 仅支持 R/G/B 三通道，无 Alpha。
• TTF_RenderText_Solid：实心渲染模式，生成一张纯文字的 SDL 画布（原始格式非 ARGB8888）。

4.2.4 手动构造 ARGB8888 像素格式

pixel_format = malloc(...);
pixel_format->Amask/Rmask/Gmask/Bmask...
convert_text_surface = SDL_ConvertSurface(...)

• 背景：RKMedia OSD 只识别 ARGB8888 位图格式，原始文字画布格式不匹配，必须转换。
• 做法：手动定义 32 位 ARGB 掩码规则，调用 SDL_ConvertSurface 完成格式转换。
• 坑点：SDL1.2 没有现成 ARGB8888 接口，只能手动构造格式结构体。

4.2.5 构建 RK 标准位图 BITMAP_S

BITMAP_S bitmap;
bitmap.u32Width = 16对齐宽度;
bitmap.u32Height = 16对齐高度;
bitmap.enPixelFormat = PIXEL_FORMAT_ARGB_8888;
bitmap.pData = calloc(...);

• BITMAP_S：RKMedia 定义的标准位图结构体，给 OSD 模块使用。
• 关键点：
  1. 宽高必须 16 字节对齐，否则驱动解析异常、花屏；
  2. calloc 分配内存并清零，避免随机垃圾像素；
  3. 格式严格指定为 PIXEL_FORMAT_ARGB_8888。

4.2.6 【最核心】逐行拷贝数据（解决歪斜 / 花屏）

int src_pitch = convert_text_surface->pitch;
for (int y = 0; y < src_h; y++)
{
    memcpy(..., src_buf + y * src_pitch, src_w * 4);
}

关键概念解释：pitch（行跨度）

SDL 为了内存访问效率，每行像素末尾会额外填充字节做对齐：

• w * 4 = 单行有效像素字节数；
• pitch = 单行实际占用总字节数（有效像素 + 填充字节）。

为什么会歪 / 花？

• 旧代码：memcpy(整块内存)，会把 每行末尾的填充垃圾字节 也拷贝进去 → 像素串行、错位、花屏。
• 现在写法：逐行拷贝，只复制有效像素，跳过 SDL 填充字节 → 图像正常。

4.2.7 配置 OSD 区域并叠加水印

OSD_REGION_INFO_S rgn_info;
RK_MPI_VENC_RGN_SetBitMap(VENC_CHN, &rgn_info, &bitmap);

1.OSD_REGION_INFO_S：配置水印位置、大小、开关。

• u32PosX/u32PosY：水印在画面上的左上角坐标；
• u8Enable = 1：开启 OSD 叠加。

2.RK_MPI_VENC_RGN_SetBitMap：RKMedia 核心接口，将位图绑定到编码通道，摄像头画面编码时自动叠加水印。

4.2.8 资源释放（嵌入式必做）

依次释放：位图内存 → 格式结构体 → SDL 画布 → 字体 → 退出 TTF 库。 不释放会造成内存泄漏，长时间运行程序崩溃。

4.3 模块 3：H264 码流获取线程

逻辑很简单：

1. 打开本地文件用于保存码流；
2. 循环调用 RK_MPI_SYS_GetMediaBuffer 阻塞读取编码后的 H264 数据；
3. fwrite 写入文件，RK_MPI_MB_ReleaseBuffer 释放缓冲区（必须释放）。

4.4 模块 4：VI 视频输入初始化

标准 RKMedia 摄像头初始化流程：

1. 配置分辨率、像素格式 (NV12)、缓冲数；
2. RK_MPI_VI_SetChnAttr 设置属性 → RK_MPI_VI_EnableChn 开启摄像头。

4.5 模块 5：VENC 编码 + OSD 初始化 + 数据流绑定

1. VENC 配置：编码格式 H264、分辨率、CBR 恒定码率、帧率、GOP；
2. RK_MPI_VENC_RGN_Init：初始化编码通道的 OSD 水印模块（必须先初始化才能叠加水印）；
3. RK_MPI_SYS_Bind：绑定 VI → VENC，摄像头画面自动流向编码器；
4. 创建两个子线程，主线程死循环保活。

4.6 核心流程总梳理

摄像头(VI) → 数据流绑定 → 编码器(VENC)
                        ↓
                提前初始化OSD模块
                        ↓
        子线程1：SDL+TTF生成文字位图 → 设置到OSD → 画面叠加水印
        子线程2：循环取出H264码流 → 写入本地文件

四、补充关键注意点（踩坑总结）

1. 字体文件 fzlth.ttf 必须放在程序同级目录，否则字体打开失败；
2. SDL 1.2 无 Alpha 通道、无新版格式接口，只能手动构造 pixel_format；
3. pitch 行跨度 是水印花屏的核心根源，必须逐行拷贝；
4. RK OSD 位图强制 16 字节对齐，对齐函数不可省略；
5. 所有 malloc/calloc、SDL 资源、媒体 Buffer 都必须手动释放。

五、编译配置与板卡部署

1. 使用make编译代码，生成可执行文件osd_h264_demo；

2. 将 可执行文件、fzlth.ttf 字体文件 拷贝到 RV1126 开发板同一目录；

3. 若编译为动态库，需将libSDL.so、libSDL_ttf.so等依赖库拷贝至板卡/usr/lib；静态库则无需额外拷贝；

4. 添加执行权限并运行：

   chmod +x osd_h264_demo
   ./osd_h264_demo

5. 运行一段时间后Ctrl+C终止程序，使用播放器打开test_osd_venc.h264查看带时间水印的视频。

六、常见问题与排错方案（实战踩坑总结）

结合调试过程中高频问题，汇总原因与解决方案：

1. 问题：水印区域出现彩色噪点 / 花屏 原因：宽高、坐标未做 16 对齐；结构体未memset清零产生脏数据。 解决：统一使用get_align16_value函数，所有局部结构体强制清零。

2. 问题：文字颜色错乱、重影、变色 原因：未做ARGB → BGRA像素转换，SDL 格式与 RV1126 硬件格式不匹配。 解决：补全逐像素格式转换逻辑。

3. 问题：SDL/TTF 初始化、字体加载失败 原因：库文件缺失、字体文件路径错误、交叉编译版本不匹配。 解决：检查动态库部署，确保fzlth.ttf与程序同目录。

4. 问题：程序运行一段时间后卡死 原因：媒体缓冲区MEDIA_BUFFER未释放，或 SDL Surface 未释放导致内存泄漏。 解决：严格执行资源释放逻辑。

5. 问题：水印只显示一帧，后续消失 原因：RK_MPI_VENC_RGN_SetBitMap仅执行一次，未放入死循环。 解决：在循环中持续推送位图数据。

七、本章总结与知识点汇总

7.1 核心知识点复盘

1. 架构层面 ：掌握 RV1126 音视频流水线 VI → OSD → VENC，理解硬件模块分工与数据流绑定逻辑；
2. OSD 核心 ：吃透OSD_REGION_INFO_S、BITMAP_S两大结构体，牢记16 像素对齐、像素格式转换两大硬件约束；
3. SDL_TTF 应用：掌握 SDL 初始化、字体加载、文字渲染、Surface 资源管理全套流程；
4. 工程思想：使用多线程解耦任务，区分硬件资源与内存资源的释放规则，培养嵌入式代码健壮性思维。

7.2 拓展学习方向

1. 实现多行水印：创建多个 OSD 图层，叠加时间 + 设备编号；
2. 优化性能：降低文字渲染频率（1 秒渲染 1 次即可，无需 25 帧全渲染），减少 CPU 占用；
3. 自定义水印：修改字体、颜色、位置、透明度，适配不同场景需求；
4. 视频推流：将 H264 码流改为网络推流，替代本地文件保存。

本案例是 RV1126 嵌入式音视频开发的综合入门项目，吃透本代码后，可延伸学习视频截图、动态贴纸、多路 OSD 叠加等进阶功能。
