一、什么是 LDO？一句话看懂定义
LDO 全称Low Dropout Regulator（低压差线性稳压器） ，属于线性电源 IC，核心能力：即便输入、输出电压差值很小，依旧能输出稳定精准的直流电压。常规老式线性稳压器需要输入比输出高 2~3V 才能工作，而 LDO 凭借低导通内阻的输出驱动管，极小压差即可稳压，也是锂电池供电设备首选电源方案（典型应用：3.0V 锂电池降压给 MCU 输出 1.0V 稳定电压）。
核心作用：把波动的输入电压（如锂电池放电从 4.2V 跌到 3.0V），转换成恒定电压，为 MCU、传感器、射频模块等敏感芯片 "保驾护航"。
二、LDO 稳压原理：可变电阻实时调压

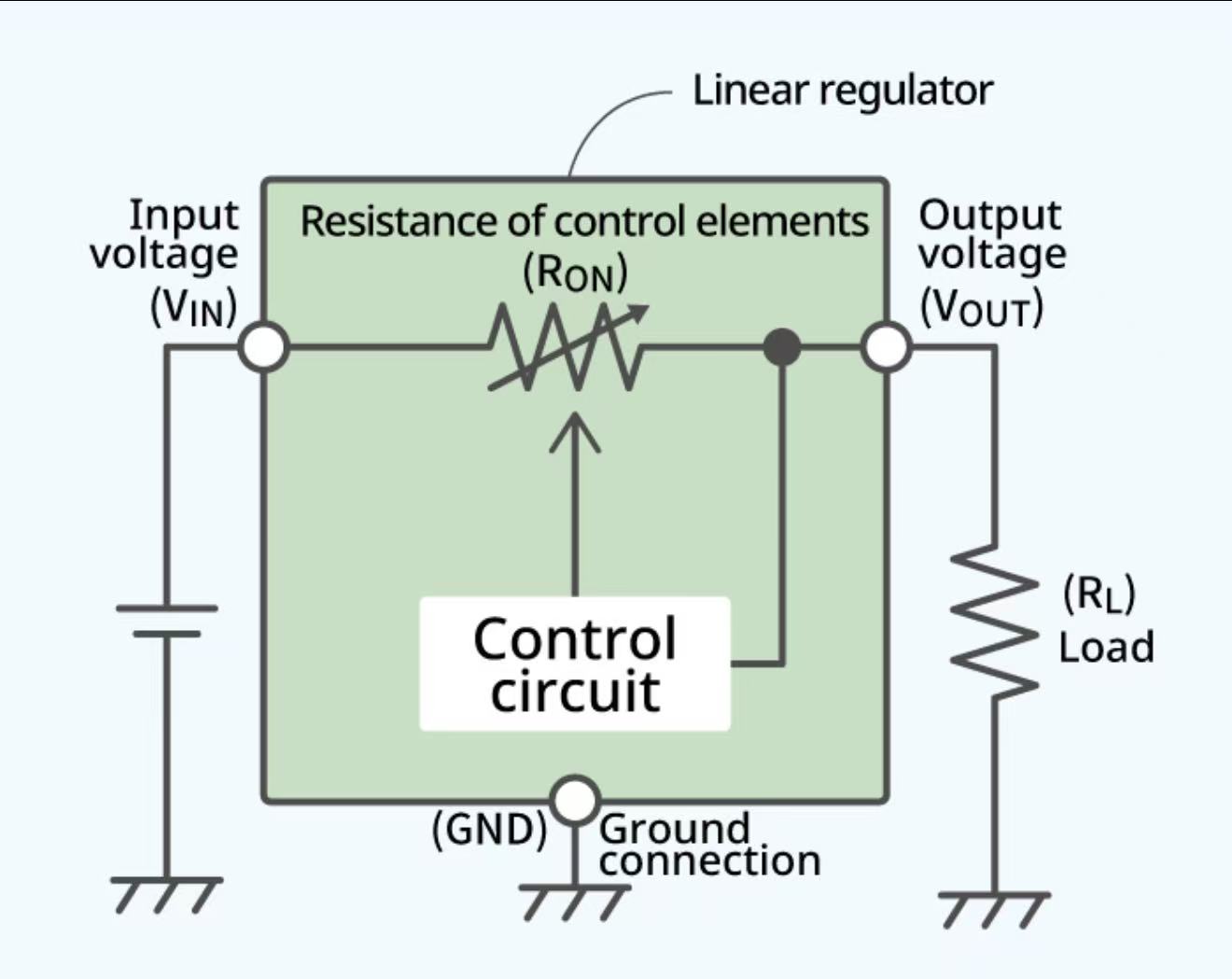

从简化模型来看，LDO 本质是动态可调串联电阻：输入电压 VIN 经过内部控制元件（导通电阻 RON），后端接负载 RL，芯片实时侦测输出 VOUT 变化，自动调整 RON 阻值抵消电压波动：
-
输入电压升高 / 负载变轻→增大 RON，分压变多，压低输出；
-
输入电压跌落 / 负载变大→减小 RON，分压变少，抬升输出；全程闭环控制，牢牢锁住 VOUT 数值不变。

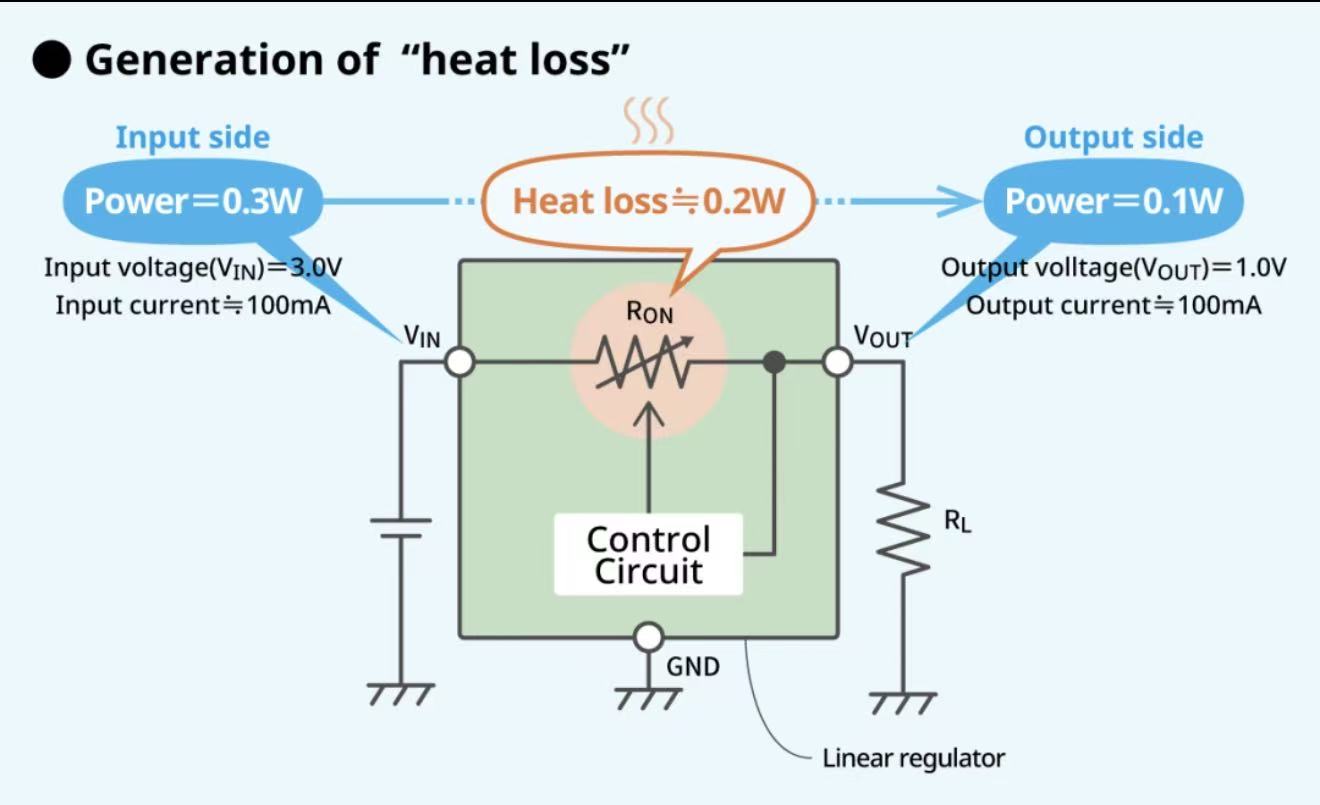

重点：LDO 为什么会发热？
举官方经典测算案例：VIN=3.0V、VOUT=1.0V、IOUT=100mA
-
输入总功率：3.0V×0.1A=0.3W
-
有效输出功率：1.0V×0.1A=0.1W
-
热损耗 = 0.2W
（多余功率全部变成热量）
关键结论：输入输出压差越大、输出电流越大，LDO 发热越严重，大压差大功率场景必须做散热热设计
三、拆解 LDO 四大内部核心模块

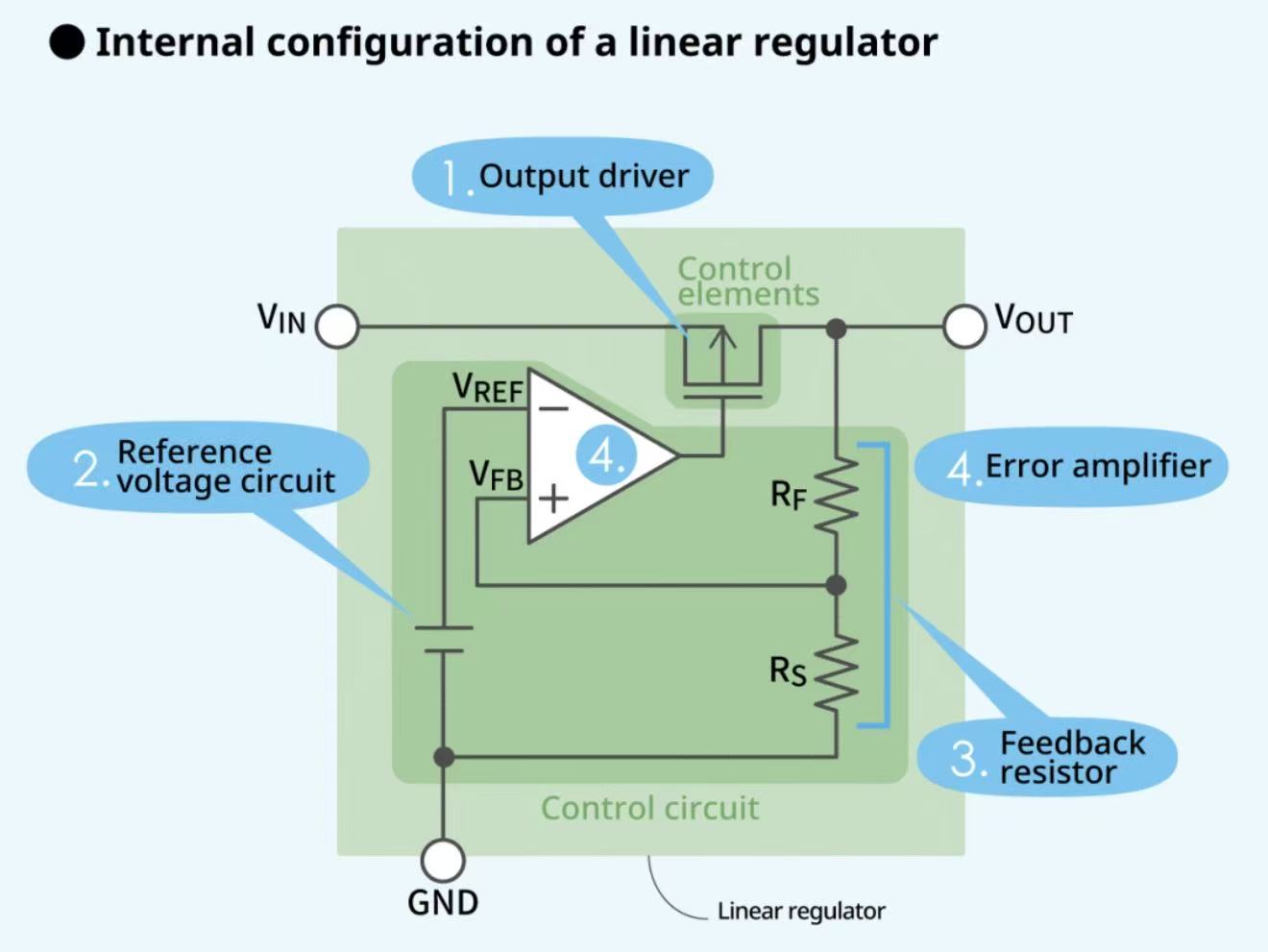

一颗标准 LDO 由输出驱动管、基准电压源、反馈分压电阻、误差放大器四部分组成，四器件形成闭环负反馈，缺一不可：

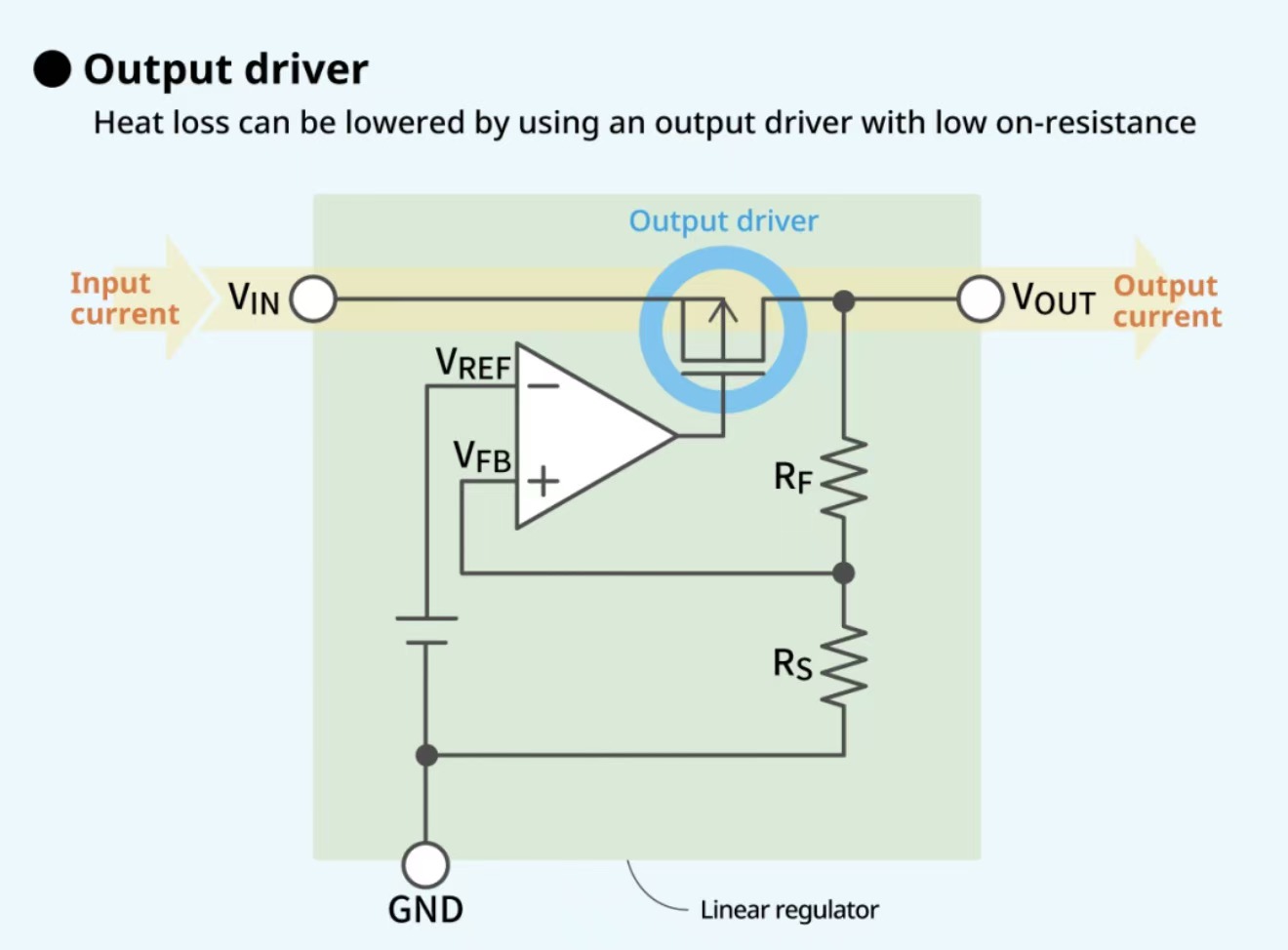

1. 输出驱动（调整管）：发热主力军
电流从 VIN 流向 VOUT 全部经过驱动管，绝大多数损耗发热集中在这里；采用低导通内阻的驱动器件，既能实现低压差（LDO 核心），又能显著降低功耗发热，是 LDO 性能分水岭.

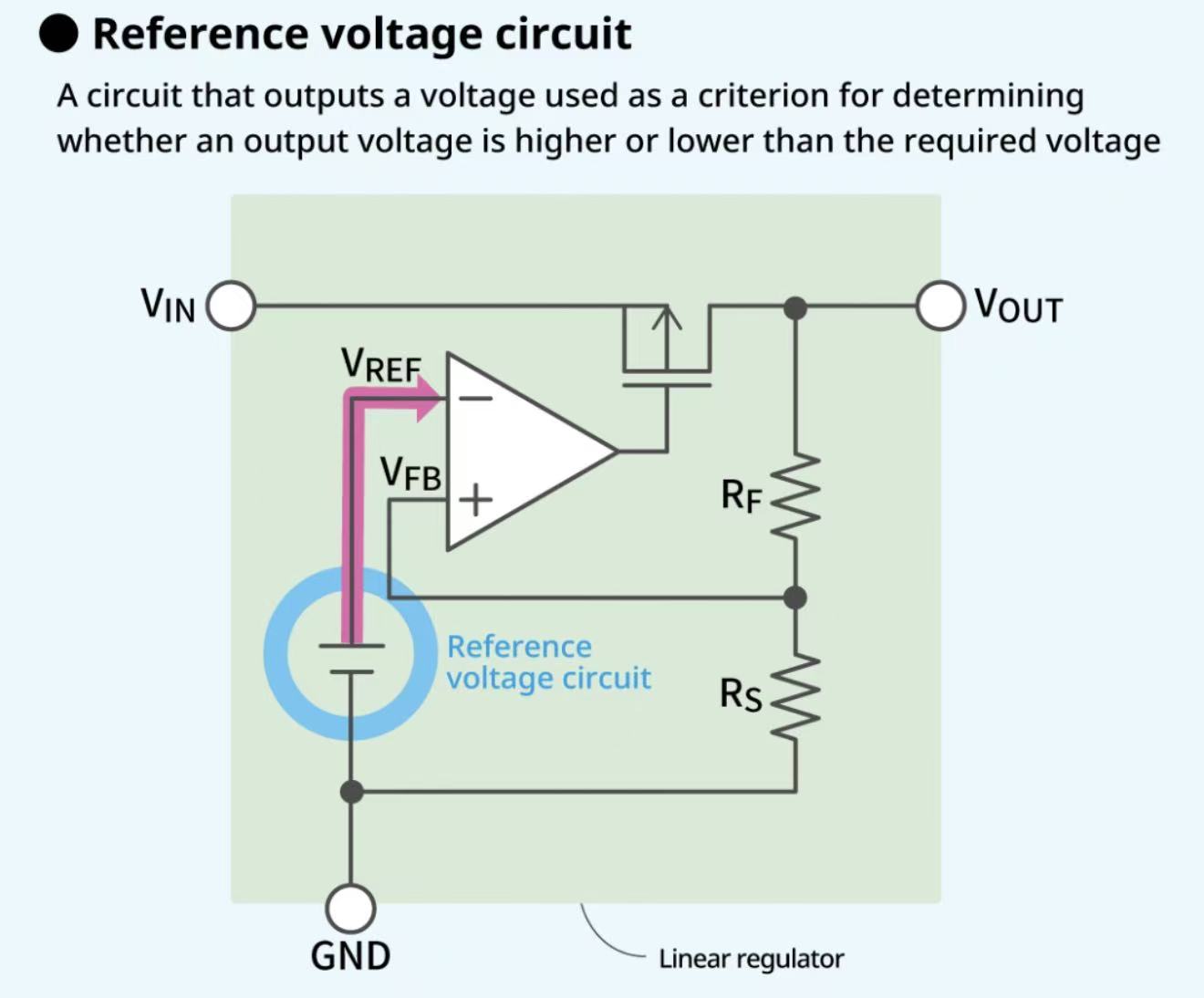

2. 基准电压电路（VREF）：稳压的 "标准标尺"
生成不受输入电压、温度、环境干扰的精准固定电压 VREF，是误差放大器的比对基准，基准精度直接决定 LDO 输出精度，也是模拟电源 IC 的核心技术壁垒。

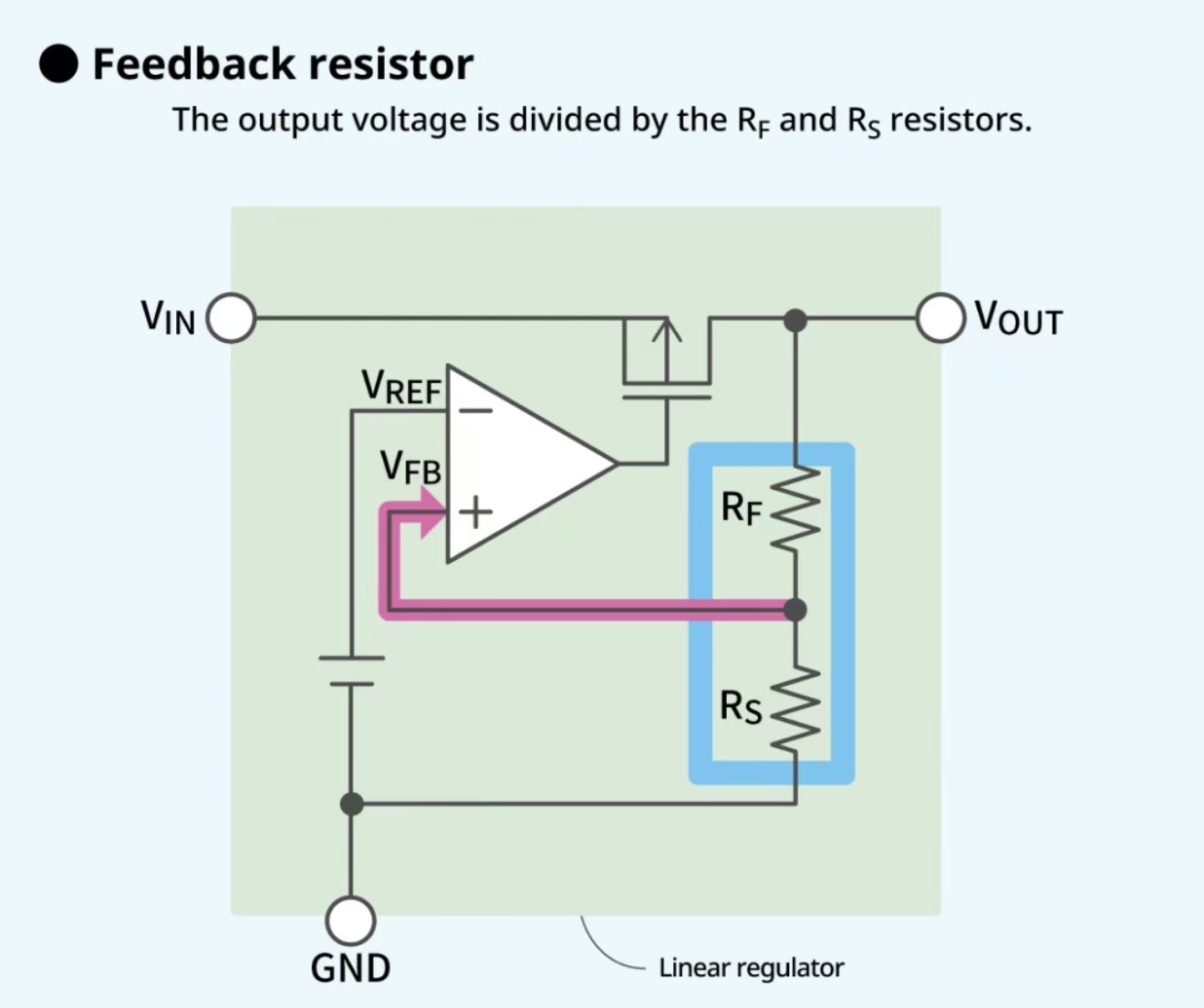

3. 反馈分压电阻（RF、RS）：采集输出电压
两个电阻对 VOUT 分压，得到反馈电压 VFB，送到误差放大器，相当于实时 "上报当前输出电压"，可调输出型 LDO 就是通过修改外围分压电阻比值，自定义 VOUT 大小。

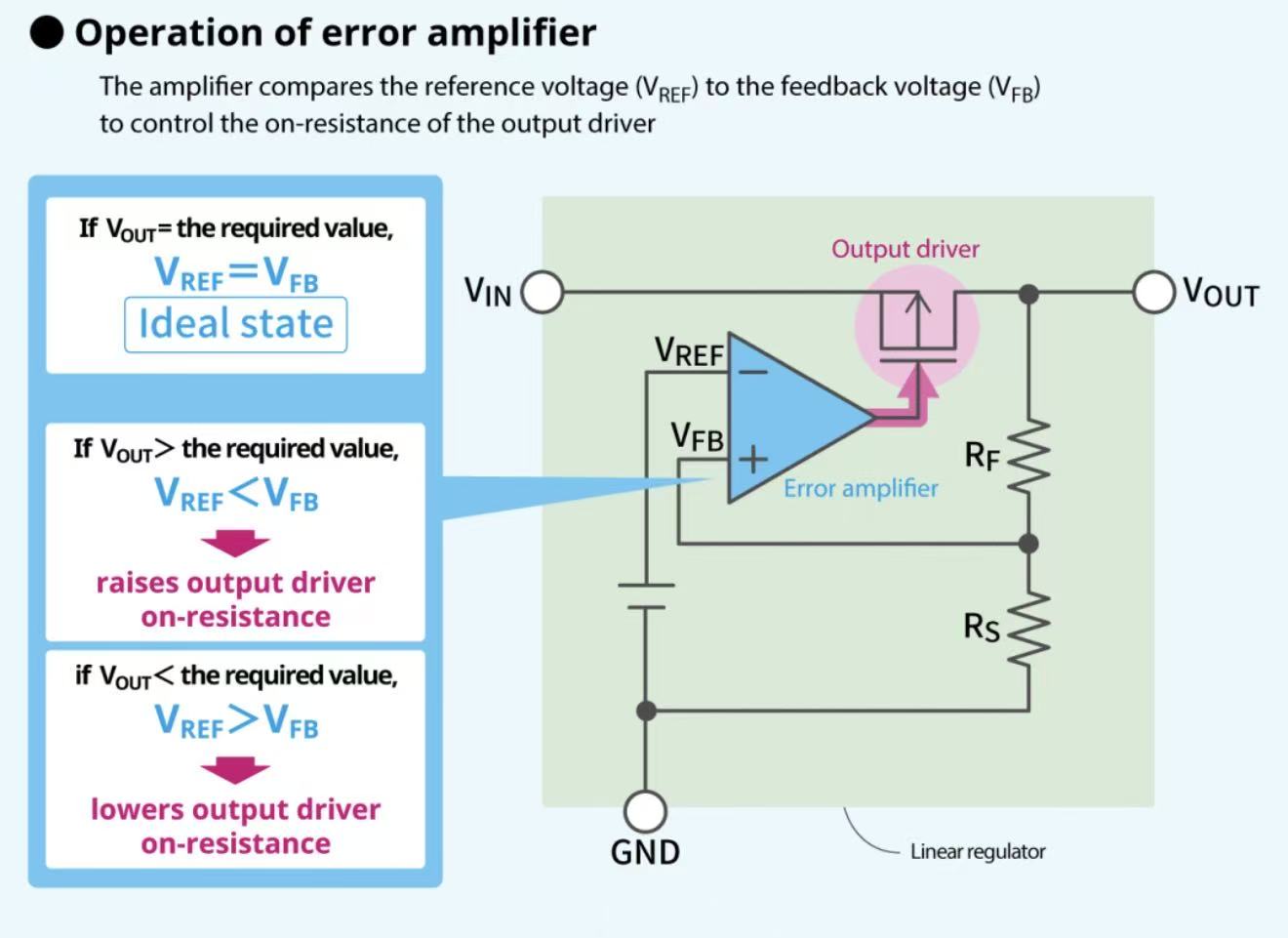

4. 误差放大器：闭环控制 "指挥官"
核心逻辑：比对 VREF（标准值）和 VFB（实测值）
-
VFB＞VREF（输出偏高）→抬高驱动管内阻→压降变大→VOUT 回落；
-
VFB＜VREF（输出偏低）→降低驱动管内阻→压降变小→VOUT 抬升；
-
VFB=VREF：理想稳压状态，输出稳定不动。
-
四、LDO 优势 & 适用场景，选型不再踩坑
-
输出纹波极低、噪声小
无开关电源高频开关干扰，射频、模拟前端、高精度传感器必选；
-
外围极简
一般仅需输入 + 输出两颗电容，PCB 占用面积小，适配小型化穿戴设备；
-
瞬态响应快
负载突变瞬间快速稳压，电压跌落小；
-
成本低廉、方案成熟
