1. Mipi D PHY Skew Calibration概述

适用模式：仅适用于前向时钟模式（Forwarded Clock Mode），不适用于嵌入式时钟模式。

触发条件：

当数据速率 >1.5 Gbps 时，发送端（TX）必须发送特殊的去偏斜突发序列；
当数据速率 ≤1.5 Gbps 时，初始去偏斜序列是可选的，但周期性去偏斜序列无论速率如何，都是可选的；
当从 ULPS 切换到 HS 模式时，如果恢复的速率之前已经发送过初始去偏斜序列，则本次发送可以省略该序列；

校准序列的组成与作用：

部分	序列内容	发送通道	作用
A: HS 同步序列	`11111111_11111111`	时钟与数据通道	用于接收端同步，标记校准序列的开始
B: 训练数据	`01010101`	时钟与数据通道	接收端利用该序列，测量并补偿时钟与各数据通道之间的时序偏移（skew）

两种工作模式下的校准流程：

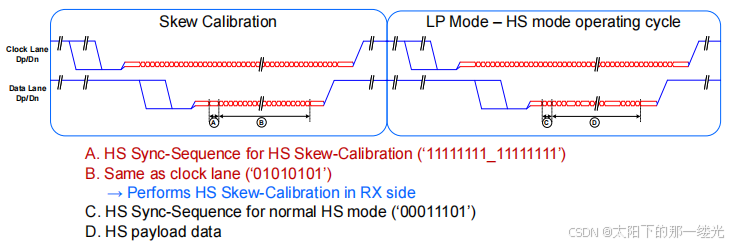

LP Mode -- HS Mode（低功耗模式 → 高速模式）

时钟和数据通道从 LP 模式的静态电平开始，经过 HS 同步序列和训练数据，再进入正常数据传输。

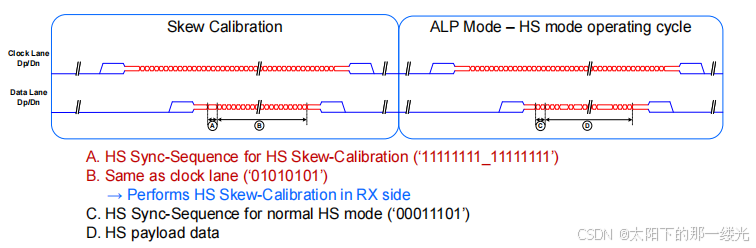

ALP Mode -- HS Mode（主动低功耗模式 → 高速模式）

与 LP 模式类似，但 ALP 模式下的通道状态切换略有不同，校准序列的发送方式保持不变。

2. Mipi D PHY Skew Calibration工作原理

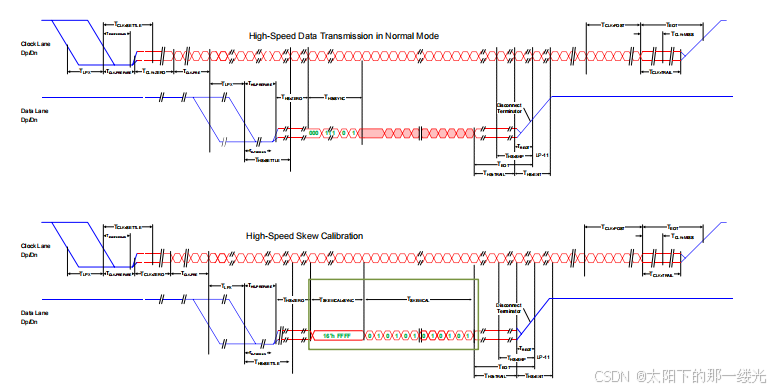

Skew Calibration目的：在高速传输开始前，发送端（TX）会发送一个特殊的训练序列，让接收端（RX）测量并补偿时钟与各数据通道之间的时序偏移（skew），确保数据能被正确采样。

校准开始流程：

阶段	TX 侧动作	RX 侧动作
1. 进入启动状态	驱动总线为 `LP-11`（停止状态）	观察并确认总线处于停止状态
2. 请求进入高速	驱动 `LP-01`（HS-Rqst）状态，持续 `T_LPx`	观察总线从 `LP-11` 切换到 `LP-01`
3. 桥接阶段	驱动 `LP-00`（桥接）状态，持续 `T_HS-PREPARE`	观察总线切换到 `LP-00`，并在 `T_D0_TERMEN` 时间后启用终端匹配
4. 进入高速模式	同时开启高速驱动器、关闭低功耗驱动器	-
5. 发送同步前导	发送 `HS-0` 状态，持续 `T_HS-ZERO`	开启 HS 接收，并等待 `T_HS-SETTLE` 时间以稳定信号
6. 发送 Leader 序列	发送高速同步序列 `11111111_11111111`（从时钟上升沿开始）	开始搜索 Leader 序列
7. 同步锁定	-	识别到 Leader 序列 `1111_1111` 后完成同步
8. 发送训练数据	发送与时钟相同的数据 `01010101`	接收 `01010101` 数据，并进行时钟 / 数据偏斜校准
9. 校准完成	-	完成偏斜校准

校准结束流程：

阶段	TX 侧动作	RX 侧动作
1. 结束训练数据	完成 `01010101` 数据的发送	接收 `01010101` 数据
2. 切换并保持状态	在最后一个数据 bit 后立即切换差分状态，并保持 `T_HS-TRAIL`	-
3. 退出高速模式	关闭 HS 驱动器，开启 LP 驱动器，驱动 `LP-11` 状态，持续 `T_HS-EXIT`	检测总线离开 `LP-00` 进入 `LP-11`，并禁用终端匹配
4. 忽略过渡效应	-	忽略最后 `T_HS-SKEW` 时间内的 bit，以隐藏切换效应
5. 准备下一次同步	-	检测最后一个有效数据 bit，跳过尾序列，开始搜索下一次 Leader 序列

3. 高速信号传输时序测试项目

3.1. 时钟 HS 模式进入 / 退出时序

3.1.1. Test 1.5.1 -- HS Entry: TCLK-PRE value

测试目的：

验证在数据通道从低功耗（LP）模式切换到高速（HS）模式之前，时钟通道提前发送高速时钟的持续时间。

测试参数定义：

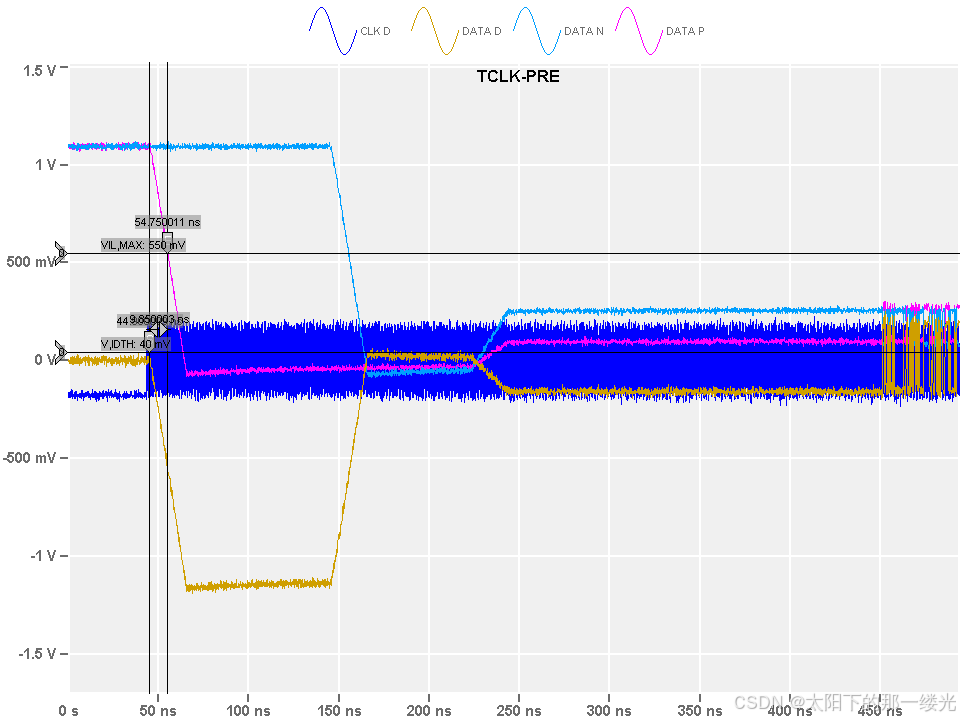

起点定义：时钟通道 T_CLK-ZERO 阶段结束的时刻，即差分时钟波形下降沿穿过 HS-RX 差分输入阈值（±70 mV）的时刻。
终点定义：数据通道 V_DP 的 LP-01 状态下降沿穿过 V_IL,MAX（550 mV）的时刻。
T_CLK-PRE 就是这两个时刻之间的时间差。

测试方法：

接收端准备：让接收端的高速时钟恢复电路（CDR）有足够时间锁定时钟信号，为后续数据采样做好准备；
时序对齐保障：确保数据通道进入 HS 模式时，接收端已经处于稳定的时钟同步状态，避免数据采样错误；

测试标准：

T_CLK-PRE ≥ 8 UI（例如当 UI = 1.4 ns 时，最小要求为 11.2 ns）

测试问题排查：

失败现象	常见原因	排查方向
`T_CLK-PRE` 小于 8 UI	发送端状态机中，时钟提前启动的时间配置过短	调整 PHY 寄存器，延长时钟在数据通道前启动的时间
测量起点 / 终点误判	信号噪声导致阈值检测不准确	优化电源和地设计，降低噪声；调整示波器触发电平，确保测量点稳定

3.1.2. Test 1.5.2 -- HS Exit: TCLK-POST value

测试目的：

验证在所有数据通道都已从高速（HS）模式切换回低功耗（LP）模式后，时钟通道继续发送高速时钟的持续时间。

测试参数定义：

起点定义：数据通道 T_HS-TRAIL 阶段结束的时刻；
终点定义：时钟通道 T_CLK-TRAIL 阶段开始的时刻；
T_CLK-POST 就是这两个时刻之间的时间差；

测试方法：

接收端收尾保障：确保接收端在数据通道停止传输后，仍能接收到足够长时间的稳定时钟信号，以完成最后的数据锁存和状态清理；
时序完整性验证：这个参数确保了时钟通道不会在数据通道之前过早关闭，避免因时钟提前消失导致数据丢失；

测试标准：

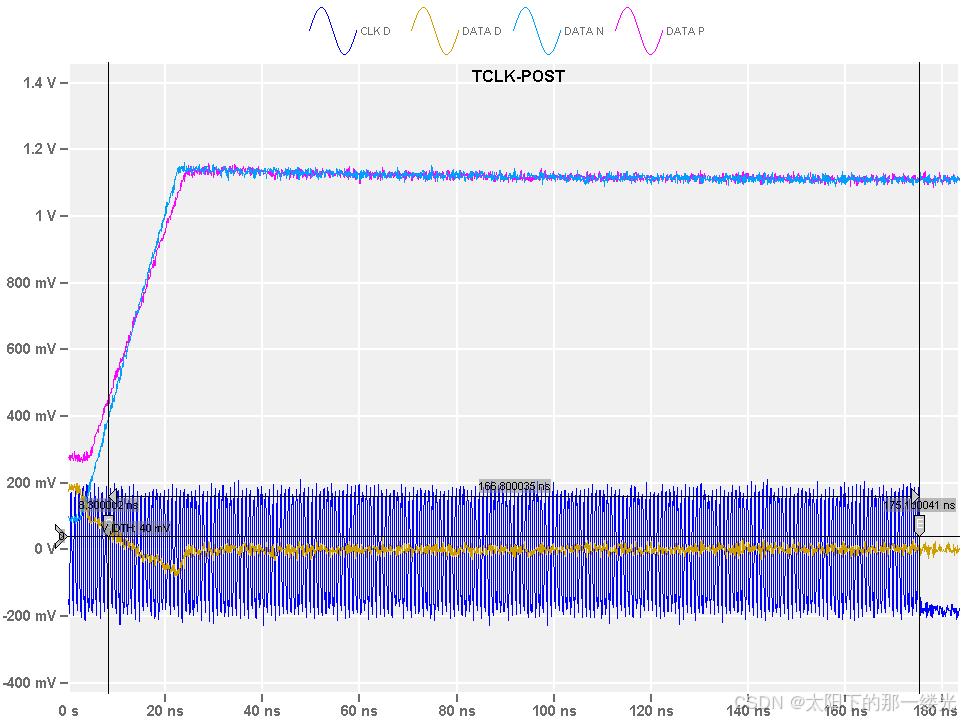

T_CLK-POST ≥ 60 ns + 52 UI（例如当 UI = 1.4 ns 时，最小要求为 60 ns + 52×1.4 ns = 132.8 ns）

测试问题排查：

失败现象	常见原因	排查方向
`T_CLK-POST` 小于 60 ns + 52 UI	发送端状态机中，时钟通道关闭的时间配置过早	调整 PHY 寄存器，延长时钟在数据通道关闭后的保持时间
测量起点 / 终点误判	信号噪声或状态机边界模糊导致时间点识别不准确	优化示波器触发设置，确保 `T_HS-TRAIL` 和 `T_CLK-TRAIL` 的边界清晰

3.2. 时钟与数据的关键对齐测试

3.2.1. Test 1.5.3 -- HS Clock Rising Edge Alignment to First Payload Bit

测试目的：

验证发送端的高速时钟与数据载荷信号是否正确对齐，确保接收端能可靠地采样到数据。

测试参数定义：

数据识别：在数据通道中找到同步字节（Sync byte）之后的第一个 bit，这就是第一个有效载荷 bit。
时钟识别：找到 DDR 时钟的上升沿。

测试方法：

链路同步的基石：这是整个高速链路时序对齐的起点。如果第一个 bit 就与时钟错位，后续所有数据采样都可能出错，导致接收端无法解析数据。
DDR 模式的特殊要求：在 DDR（双倍数据率）模式下，数据在时钟的上升沿和下降沿都要传输，因此必须保证第一个数据 bit 与时钟上升沿严格对齐，才能建立起后续的采样时序基准。

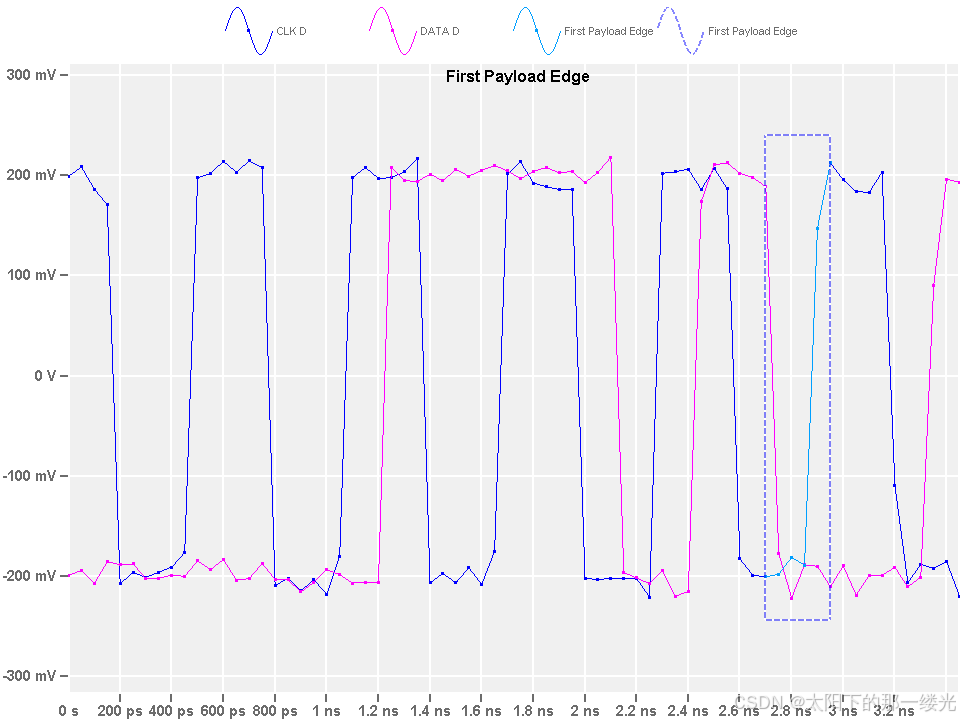

典型波形解读：图中波形显示了时钟（CLK D）和数据（DATA D）的差分信号，可以看到第一个数据 bit 的边沿与时钟上升沿是对齐的，因此这是一个合格的测试结果。

测试标准：

对齐判定：软件会检查这两个事件的时序关系，如果第一个数据 bit 的起始时刻与时钟上升沿对齐，则判定为 "PASS"。

测试问题排查：

失败现象	常见原因	排查方向
数据 bit 与时钟上升沿错位	发送端的时钟 / 数据路径延迟不匹配，导致 skew 过大	调整 PHY 寄存器中的数据 / 时钟 skew 补偿参数，优化两者的路径延迟
同步字节识别错误	测试软件或接收端无法正确识别同步字节的边界	检查测试码型，确保同步字节的发送符合规范；调整示波器的触发和测量设置

3.2.2. Test 1.5.4 -- Data-to-Clock Skew (TSKEW $TX$ )

测试目的：

验证发送端数据通道与时钟通道之间的时序偏斜，确保数据采样窗口有足够的裕量。

测试参数定义：

T_SKEW[TX] 是指数据发送时刻，相对于理想时钟边沿（½·UI_INST 偏移的正交时钟边沿）的允许偏差。

测试方法：

数据采集：软件会捕获至少 10,000 个数据和时钟边沿事件。
时序误差计算：对每个数据边沿，计算其与对应时钟边沿之间的时序误差。
统计分析：记录所有时序误差的最大值、最小值和平均值。
结果判定：最大偏差的绝对值必须小于 15% UI。

测试标准：

T_SKEW $TX$ ≤ 15% × 单位间隔 (UI)

测试问题排查：

失败现象	常见原因	排查方向
偏斜超过 ±15% UI	发送端数据 / 时钟路径延迟不匹配	调整 PHY 寄存器中的 skew 补偿参数，或优化 PCB 布线，使数据和时钟路径长度匹配
偏斜分布不均	电源噪声或串扰导致数据 / 时钟边沿抖动	优化电源和地设计，减少噪声；检查 PCB 布线，避免数据和时钟线之间的串扰

3.3. 偏斜校准相关测试

3.3.1. Test 1.5.5 -- Initial HS Skew Calibration Burst TSKEWCAL-SYNC and TSKEWCAL

测试目的：

验证发送端是否发送了格式正确的初始高速偏斜校准突发序列，确保接收端能完成时钟 / 数据通道间的偏斜校准。

测试参数定义：

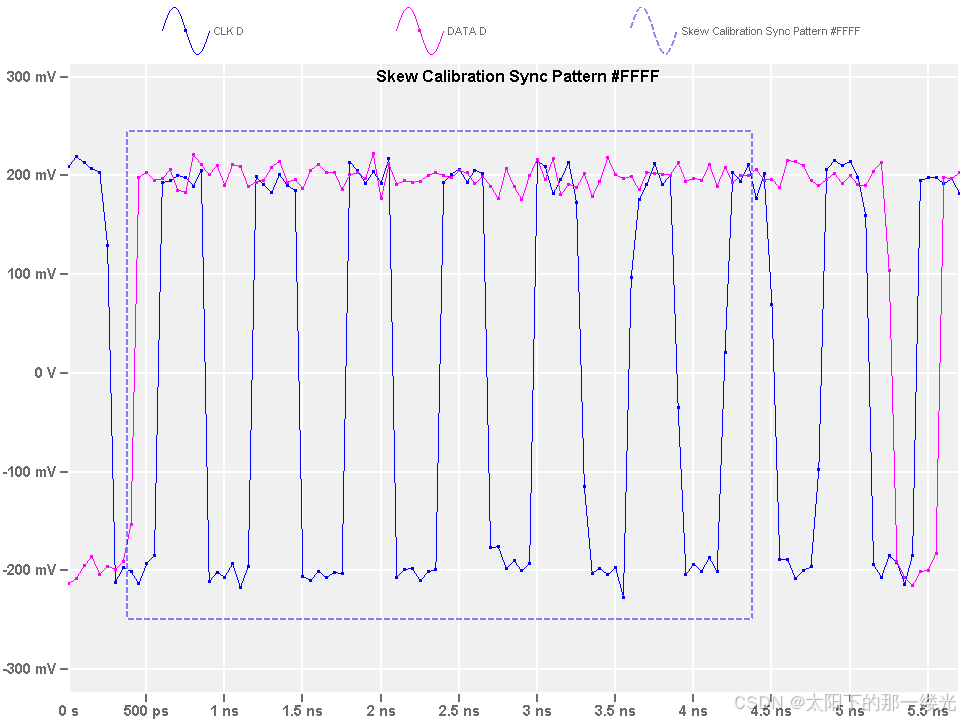

序列内容：0xFFFF（即 11111111_11111111）

测试方法：

偏斜校准的基础：这是接收端测量并补偿时钟与各数据通道间时序偏移的关键序列。0xFFFF 的同步模式用于接收端锁定，随后的 32768 UI 长数据序列则提供了足够多的边沿，让接收端能精确测量各通道间的 skew。
链路初始化的必要步骤：对于高速率链路，初始偏斜校准是必须的，它直接决定了后续数据传输的可靠性。如果校准序列格式或时长不符合规范，接收端将无法完成校准，导致链路无法同步。

测试标准：

T_SKEWCAL-SYNC（同步模式持续时间）限值：16 ± 0.25 UI；
T_SKEWCAL（校准载荷持续时间）限值：至少 32768 UI（即 2^15 UI）；

测试问题排查：

失败现象	常见原因	排查方向
`T_SKEWCAL-SYNC` 不在 16±0.25 UI 范围内	发送端同步序列长度配置错误	调整 PHY 寄存器，确保同步序列为 16 UI
`T_SKEWCAL` 短于 32768 UI	校准序列的载荷长度不足	检查发送端配置，确保发送完整的 `2^15` UI 校准数据

3.3.2. Test 1.5.6 -- Periodic HS Skew Calibration Burst TSKEWCAL-SYNC and TSKEWCAL

测试目的：

验证发送端是否周期性发送格式正确的高速偏斜校准突发序列，用于补偿链路运行过程中因温度、电压变化导致的时序漂移。

测试参数定义：

序列内容：0xFFFF（即 11111111_11111111）

测试方法：

动态时序补偿：周期性校准序列用于在链路工作过程中，定期刷新接收端的时钟 / 数据偏斜补偿值，抵消环境变化带来的时序漂移，保证长期传输的稳定性。
与初始校准的区别：
- 初始校准：序列更长（32768 UI），用于链路启动时的首次偏斜测量。
- 周期性校准：序列更短（4096 UI），用于链路运行中的定期补偿，兼顾精度和传输效率。

测试标准：

T_SKEWCAL-SYNC（同步模式持续时间）限值：16 ± 0.25 UI；
T_SKEWCAL（校准载荷持续时间）限值：至少 4096 UI（即 2^12 UI）；

测试问题排查：

失败现象	常见原因	排查方向
`T_SKEWCAL-SYNC` 不在 16±0.25 UI 范围内	发送端同步序列长度配置错误	调整 PHY 寄存器，确保同步序列为 16 UI
`T_SKEWCAL` 短于 4096 UI	周期性校准序列的载荷长度不足	检查发送端配置，确保发送完整的 `2^12` UI 校准数据

3.3.3. Test 1.5.8 Alternate calibration sequence T_ALTCAL-SYNC and T_ALTCAL

测试目的：

验证发送端发送的备用校准序列是否符合规范。当标准 HS 同步序列（HS-SYNC）未被检测到时，接收端会尝试识别此备用序列，以完成偏斜校准。

测试参数定义：

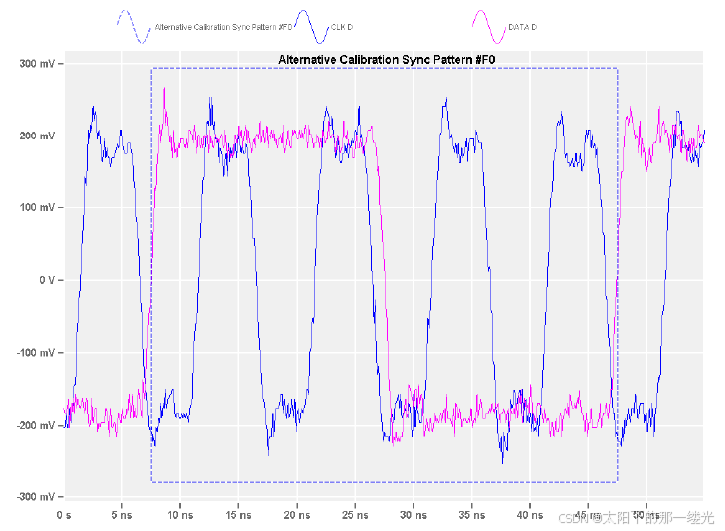

序列内容：必须包含 0xF0 模式（即 11110000 或其等效的重复模式）。

测试方法：

链路同步的 "备用方案"：备用校准序列是标准偏斜校准序列的补充，当链路环境恶劣导致标准同步序列丢失时，它提供了一种备选的同步方式，提升了链路的鲁棒性。
测试逻辑：软件在捕获到的高速突发中，如果未检测到标准 HS-SYNC，就会搜索由 ALTCAL-SYNC 和 ALTCAL 组成的备用序列，并测量其参数是否符合规范。

测试标准：

T_ALTCAL（校准载荷持续时间）限值：范围从 32768 UI（即 2^15 UI）到 100 µs

测试问题排查：

失败现象	常见原因	排查方向
`T_ALTCAL-SYNC` 不包含 `0xF0` 模式	发送端备用同步序列配置错误	调整 PHY 寄存器，确保备用同步序列为 `0xF0` 模式
`T_ALTCAL` 不在 32768 UI ~ 100 µs 范围内	备用校准序列的载荷长度配置错误	检查发送端配置，确保载荷长度在规定范围内

3.4. 前导序列与空闲状态测试

3.4.1. Test 1.5.9 Preamble sequence T_PREAMBLE and T_EXTSYNC

测试目的：

验证发送端发送的前导序列格式是否有效，用于接收端的时钟恢复和同步锁定。

测试参数定义：

当标准 HS 同步序列（HS-SYNC）未被检测到时，接收端会尝试识别此前导序列，并测量其参数。

测试方法：

接收端同步的 "敲门砖"：前导序列是接收端在数据传输开始前，用于锁定时钟相位和频率的关键序列。它为后续的偏斜校准和数据采样提供了稳定的时序基准。
鲁棒性保障：作为标准同步序列的补充，它提升了链路在恶劣环境下的同步能力，确保即使标准序列丢失，接收端也能尝试从前导序列中恢复同步。

测试标准：

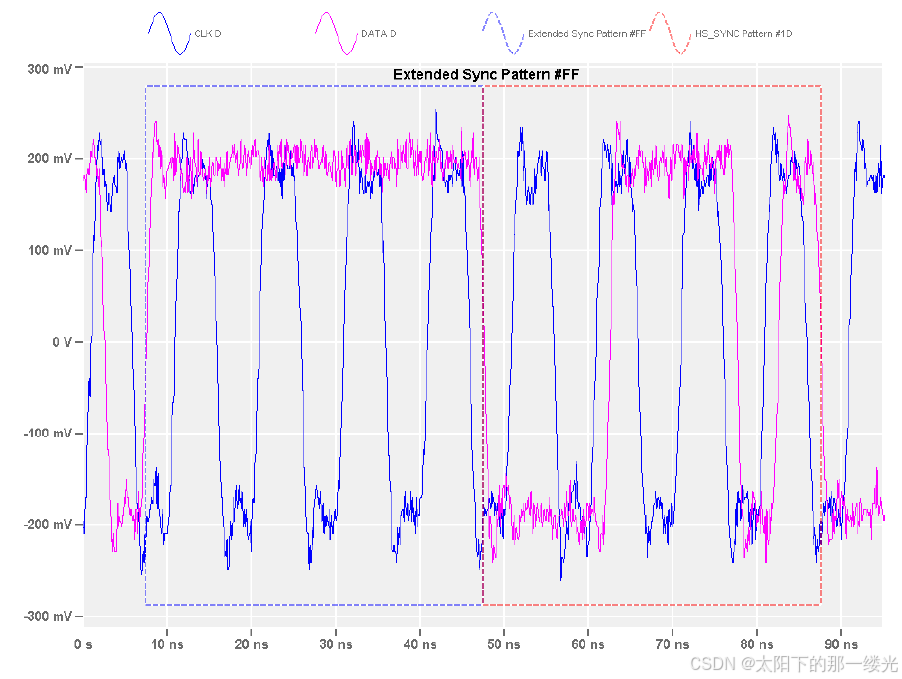

T_EXTSYNC（扩展同步模式持续时间）限值：8 ± 0.25 UI；

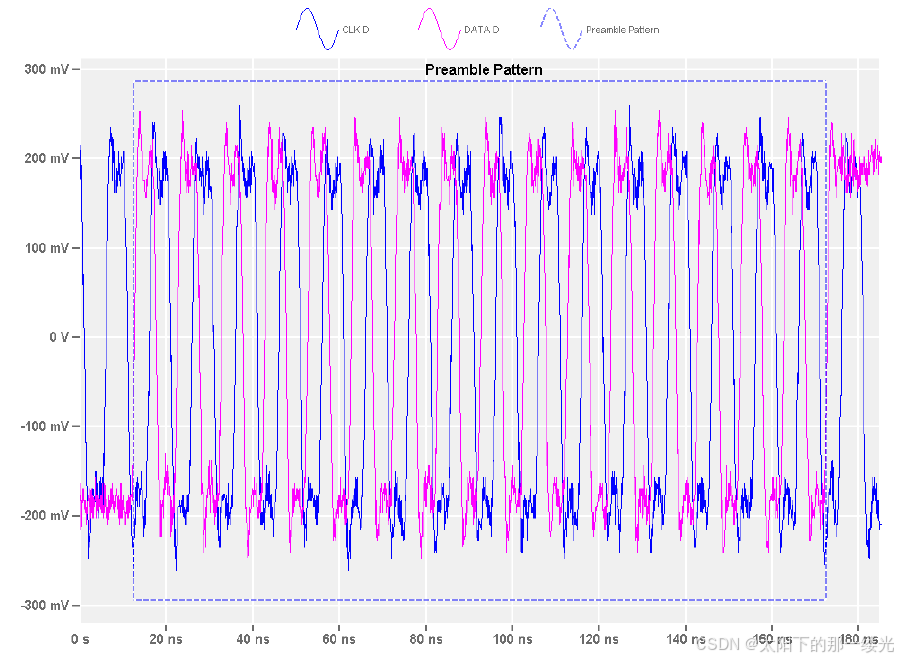

T_PREAMBLE（前导载荷持续时间）限值：必须等于程序设定的值，可选 32 UI、64 UI 或 512 UI；

测试问题排查：

失败现象	常见原因	排查方向
`T_EXTSYNC` 不在 `8 ± 0.25 UI` 范围内	发送端扩展同步模式长度配置错误	调整 PHY 寄存器，确保扩展同步模式为 `8 UI`
`T_PREAMBLE` 与设定值不符	前导序列的载荷长度配置错误	检查发送端配置，确保载荷长度为设定的 `32/64/512 UI`

3.4.2. Test 1.5.10 Clock and Data Lane TX HS-Idlw T_HS-IDLE-POST, T_HS-IDLE-CLKHS0, T_HS-IDLE-PRE

测试目的：

验证发送端在高速传输之间的空闲状态时序是否符合规范，确保链路在数据突发之间能稳定地进入和退出空闲状态。

测试参数定义：

软件会在数据通道中寻找长时间空闲状态后的 HS-SYNC 序列，以此来识别并测量 HS-Idle 状态的相关参数。

测试方法：

链路稳定性的保障：HS-Idle 状态是高速数据突发之间的 "安全间隔"，它为接收端提供了足够的时间来处理上一次传输的收尾工作，并为下一次传输做好准备。如果空闲时序不满足规范，可能会导致接收端无法正确识别后续的 HS-SYNC 序列，造成同步丢失。
模式切换的关键：该状态是链路从 HS 模式进入空闲，再从空闲回到 HS 模式的桥梁，其参数直接影响模式切换的鲁棒性。

测试标准：

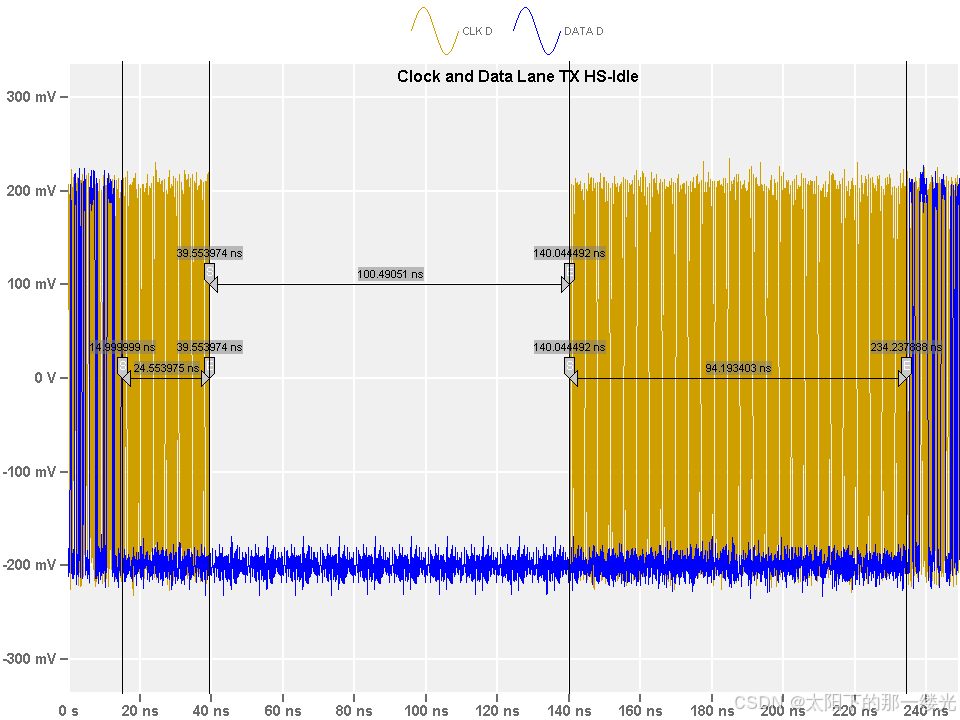

T_HS-IDLE-POST（HS-Idle 后状态持续时间）限值：n*8 UI ≤ T_HS-IDLE-POST ≤ 512 UI
T_HS-IDLE-CLKHS0（时钟 HS0 状态持续时间）限值：60 ns ≤ T_HS-IDLE-CLKHS0 ≤ 500 ns
T_HS-IDLE-PRE + T_HS-ZERO（HS-Idle 前状态与 HS-ZERO 之和）限值：T_HS-IDLE-PRE + T_HS-ZERO > 4 UI + 60 ns + n*8 UI

测试问题排查：

失败现象	常见原因	排查方向
`T_HS-IDLE-POST` 超出范围	发送端 HS-Idle 后状态的持续时间配置错误	调整 PHY 寄存器，确保该参数在 `n*8 UI` 到 `512 UI` 之间
`T_HS-IDLE-CLKHS0` 不在 60~500 ns 范围内	时钟在空闲状态下保持 HS0 电平的时间配置错误	检查时钟路径的驱动配置，调整 HS0 状态的持续时间
`T_HS-IDLE-PRE + T_HS-ZERO` 不满足条件	HS-Idle 前状态或 HS-ZERO 的持续时间配置过短	调整 PHY 寄存器，增加 `T_HS-IDLE-PRE` 或 `T_HS-ZERO` 的值
