1. Mipi C PHY概述

MIPI C‑PHY 是 MIPI 联盟推出的三线制、嵌入式时钟、高带宽密度物理层，主要用于 CSI‑2（摄像头）与 DSI‑2（显示），作为 D‑PHY 的下一代升级，主打更少引脚、更低 EMI、更高能效。

最新版本：C‑PHY v3.1（2025‑12）
典型应用：手机 8K 摄像、高刷 / 折叠屏、VR/AR、车载 ADAS、工业相机。

1.1. 背景与诞生

2012 年前后：移动设备摄像头 / 显示屏分辨率快速提升（13MP、2K），原有 D‑PHY（双端、随路时钟）带宽与引脚压力增大、EMI 偏高。

设计目标：

三线 Trio（A/B/C）、嵌入式时钟（不单独发 CLK）；
三值信令（ternary） + 相位编码，低 EMI、低功耗、少引脚；
与 D‑PHY 互补：D‑PHY 偏短距通用，C‑PHY 偏高带宽密度、低干扰的影像 / 显示场景。

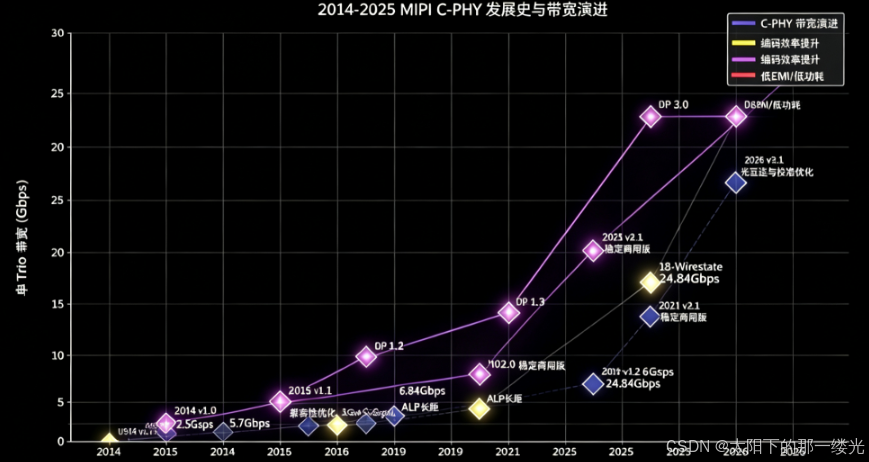

1.2. Mipi C PHY发展史

版本号	发布时间	核心特性	关键参数	应用与备注
v1.0	2014 年	初代规范发布，奠基三线 Trio 架构、嵌入式时钟、6-Wirestate 基础相位编码	符号率 2.5 Gsps；单 Trio 带宽 5.7 Gbps；3 个 Trio 总带宽 17.1 Gbps；16/7 编码（≈2.28 bit/symbol）	替代 D-PHY 高速链路，适配手机 13MP + 摄像头、2K 显示屏，解决初代带宽与 EMI 瓶颈
v1.1	约 2015 年	电气参数细节优化、兼容性测试规范完善	同 v1.0	初代版本的补充完善，提升不同厂商设备互操作性
v1.2	2016 年	引入ALP 低功耗模式、支持 4 米长距传输、信道均衡能力增强	符号率 3 Gsps；单 Trio 带宽 6.84 Gbps；功耗降低 20%~50%	应用场景从手机扩展至平板、车载、工业设备，支持更长柔性链路传输
v2.0	2019 年	速率与传输稳健性大幅升级，训练序列、均衡算法、功耗管理全面增强	标准通道 6 Gsps（单 Trio 13.7 Gbps）；短通道 8 Gsps（单 Trio 24.84 Gbps）；仍沿用 6-Wirestate 编码	支撑 4K/60fps 视频、多摄阵列、折叠屏铰链高速传输，成为移动终端主流商用版本
v2.1	2021 年	2.x 系列稳定版，电气规范、测试点定义、互操作性深度优化	同 v2.0	2.x 系列的长期商用主流版本，行业渗透率最高
v3.0	2025 年 5 月	重大里程碑，新增18-Wirestate 高密度编码模式，后向兼容 6-Wirestate	32b9s 编码（≈3.556 bit/symbol）；单 Trio 短距带宽 24.84 Gbps；3 个 Trio 总带宽≈75 Gbps；兼容 CSI-2 v4.1	面向 8K 超高清、高帧率 HDR、AI 视觉、多摄阵列等超宽带场景，编码效率提升 30%~35%
v3.1	2026 年 3 月	3.x 系列规范优化，S 参数、串扰、眼图模板精细化；新增光互连定义、校准指导；移除未使用模式	同 v3.0	3.x 系列的规范完善版本，提升传输一致性与硬件设计可落地性

2. Mipi C PHY工作原理

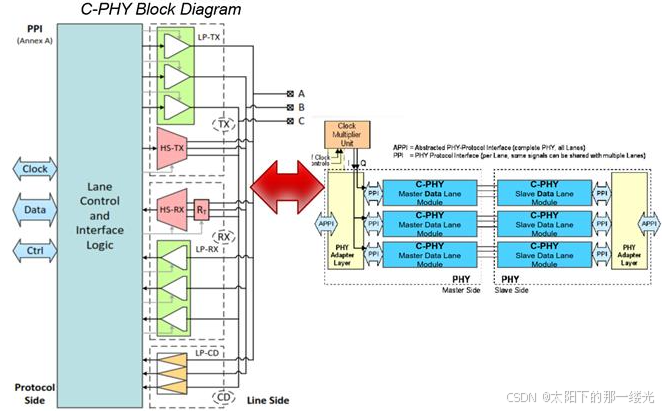

2.1. Mipi C PHY框图介绍

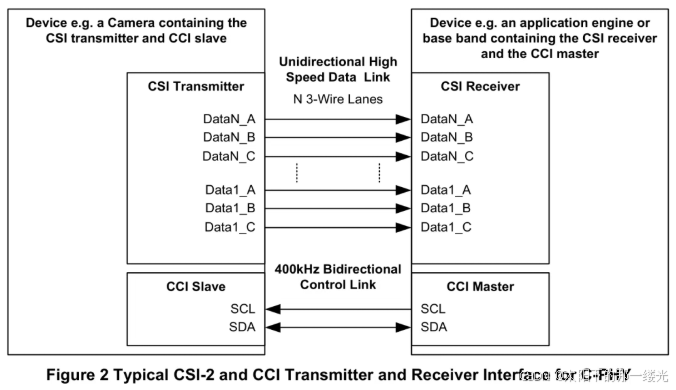

CSI C-PHY最小传输单元不叫Lane，标准术语是Trio，每三根信号线组成一组Trio。Trio 这个词很有画面感，它原本意思就是"三人组"或"三重奏"，所以A、B、C三根信号组成的一路信号叫一组Trio。

CSI C-PHY无独立时钟差分线，时钟内嵌在三根信号线的电平跳变里，接收端依靠CDR自恢复时钟。

CCI信号，Camera Control Interface ，摄像头控制接口，属于MIPI CSI-2配套标准低速控制总线，是MIPI联盟为摄像头制定的控制通道，遵循I2C协议，主要用于下发指令、读取状态，不传输视频画面。

2.2. Mipi C PHY工作模式

CSI C‑PHY一套三线Trio通道内置两套独立工作状态机：HS高速业务态、LP低速低功耗态。LP Mode还有C‑PHY独有的ALP交替低功耗和ULPS深度休眠子模式。

一级分类	子模式	核心作用	适用场景	电气 / 传输特性	关键特点
HS Mode（高速模式）	-	单向高速传输图像像素数据流，是 C-PHY 唯一的数据业务通道	图像抓拍、视频预览、录像、高帧率图像传输等主数据业务场景	低摆幅三线三态差分驱动；以最高符号率（最高 8Gsps）传输编码符号流；时钟内嵌于数据流，由接收端 CDR 恢复时序	核心数据传输通道；传输效率最高；支持 16/7 或 18-Wirestate 编码；分时复用同一 Trio 链路
LP Mode（低功耗模式）	基础 LP 模式	链路空闲待机、工作模式切换、短控制包上报	设备待机、指令交互、HS/LP 模式切换、链路状态上报	高阻 / 弱驱动；低速 / 静态电平传输；三线保持固定电平状态	基础低功耗状态；链路控制与管理通道；为 HS 传输做准备
LP Mode（低功耗模式）	ALP（交替低功耗模式）	进一步降低链路功耗，适配长距传输场景	平板、车载、工业设备等长链路待机场景；对功耗敏感的低速率交互场景	交替电平驱动；信号摆幅更低；支持最长 4 米链路传输	C-PHY 独有模式；功耗比基础 LP 模式降低 20%~50%；兼顾低功耗与长距传输能力
LP Mode（低功耗模式）	ULPS（深度休眠模式）	实现极致低功耗，用于设备长时间待机	设备休眠、超低功耗待机场景、长时间无数据传输的待机状态	极低电平驱动；链路电路大部分断电；信号保持固定低电平状态	功耗最低的工作模式；唤醒后需重新完成链路初始化与同步；无数据传输能力

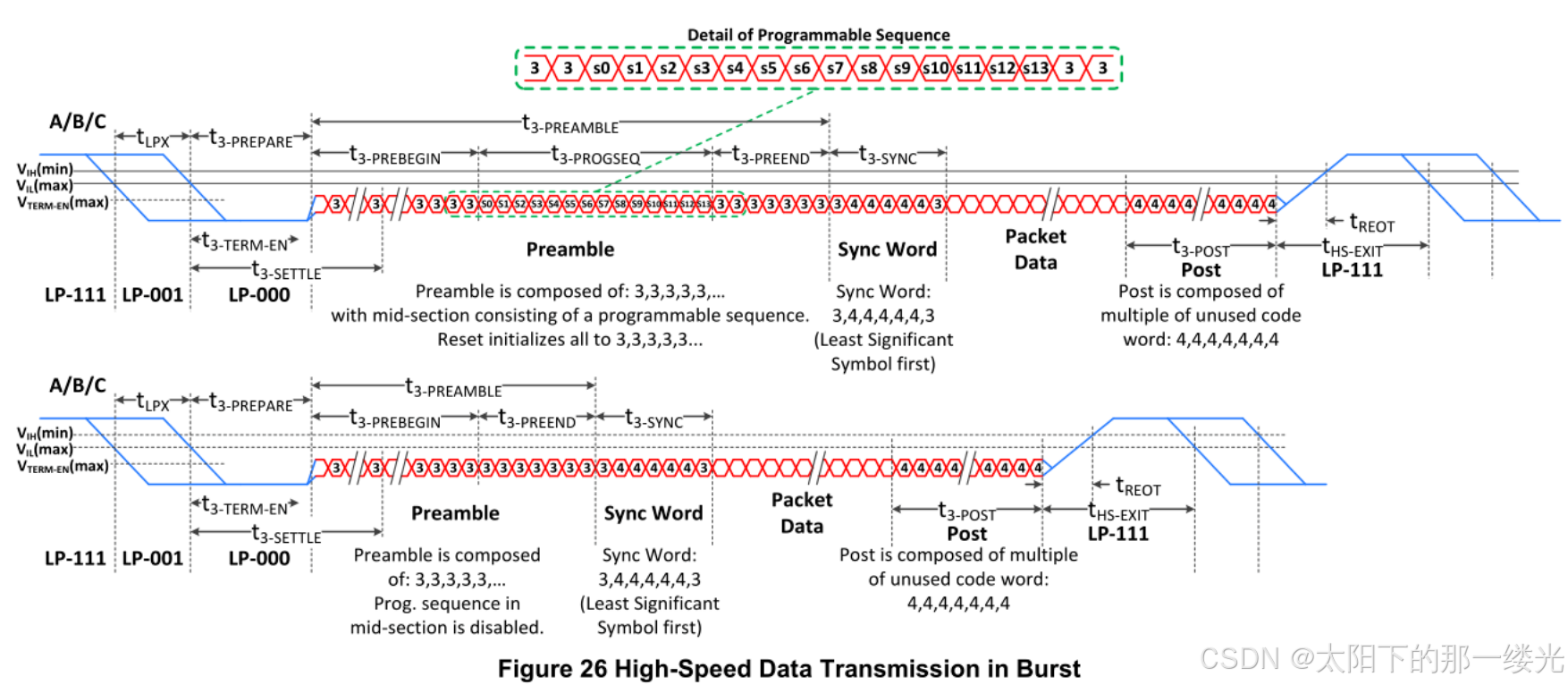

阶段	作用	核心细节
LP-111	待机稳态	三线保持固定高电平，无驱动，功耗最低
LP-001/LP-000	模式请求 / 准备	向接收端发送 HS 传输请求，完成电平切换准备
HS-Preamble	前导序列	由固定符号序列组成，包含可编程序列段，用于接收端链路训练
Sync Word	同步字	固定编码序列（如 3,4,4,4,4,4,3），帮助 CDR 锁定相位、对齐数据边界
Packet Data	数据包	真正的图像数据（RAW/YUV），按 16/7 或 18-Wirestate 编码传输
Post	后导序列	由未使用的编码符号组成，完成传输收尾
HS-Exit	退出 HS	三线从高速驱动状态恢复到 LP 电平，返回 LP-111 稳态

2.3. Mipi C PHY工作原理

2.3.1. 三态编码

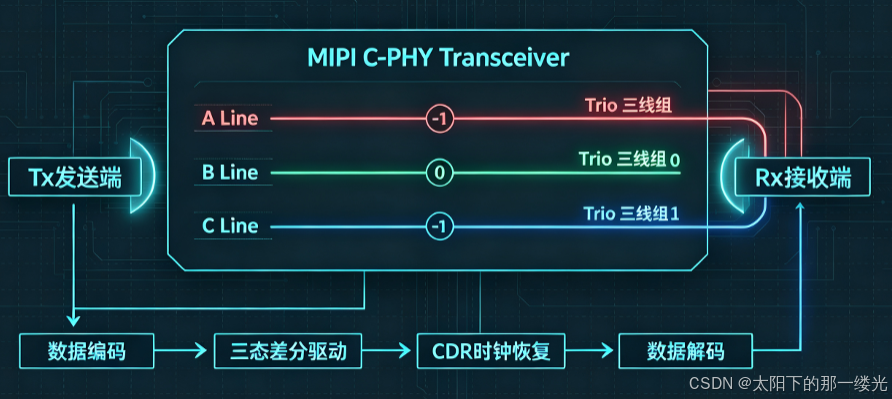

单个通道由 A、B、C 三线组成一组 Trio，不看单端电平，以线间差分电位定义逻辑状态，共 3 种有效逻辑值：+1、0、-1。

电气规则（HS 高速模式）

三线始终保持电荷平衡：任意时刻 \(V_A+V_B+V_C \approx \text{恒定共模电压}\)，大幅抑制共模噪声与 EMI。
HS 典型差分摆幅：~200mV，远低于 D-PHY，进一步降低辐射。
单组 Trio 同一时刻仅存在一种有效逻辑状态。

相位状态（Phase State）

C-PHY 定义6 种基础相位状态（三相轮换），两两配对映射为逻辑 +1 和 -1，剩余平衡态为 0：

逻辑值	三线电位关系	说明
+1	两相抬升、一相拉低（正向相位）	正向符号
0	三线电位基本相等	平衡态、空闲 / 过渡态
-1	两相拉低、一相抬升（反向相位）	反向符号

6 种合法稳态线态完整定义

基于 H/M/L 的唯一排列组合，C-PHY 共定义 6 种合法稳态线态，是高速数据传输的唯一载体：

官方命名	对应逻辑组	A 线电平	B 线电平	C 线电平	相位特征	传输含义
+X	+1 正向组	H	M	L	A 相最高、C 相最低	正向相位，承载数据符号
-X	-1 反向组	L	M	H	A 相最低、C 相最高	反向相位，承载数据符号
+Y	+1 正向组	L	H	M	B 相最高、A 相最低	正向相位，承载数据符号
-Y	-1 反向组	M	L	H	B 相最低、C 相最高	反向相位，承载数据符号
+Z	+1 正向组	M	L	H	C 相最高、B 相最低	正向相位，承载数据符号
-Z	-1 反向组	H	L	M	C 相最低、A 相最高	反向相位，承载数据符号

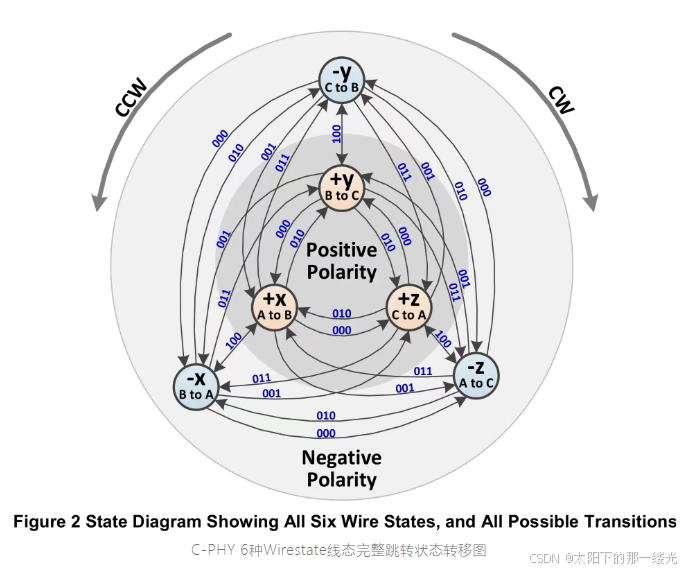

箭头代表相邻Symbol周期允许的状态切换路径，箭头上三位数二进制等于本次跳转对应的编码比特。例如从−y到-z（CW顺时针），传递的数据是010；从-y到-x（CCW逆时针），传递的数据是000，每一组数据的切换都是靠状态切换完成。

因为总共有6种状态，那么任意当前状态，下一时刻只能切换到其余5个状态，单次跳转一共 5种合法选择。

正极性组（Positive Polarity）：+X、+Y、+Z，对应正向相位，三线按顺时针循环轮换。
负极性组（Negative Polarity）：-X、-Y、-Z，对应反向相位，三线按逆时针循环轮换。

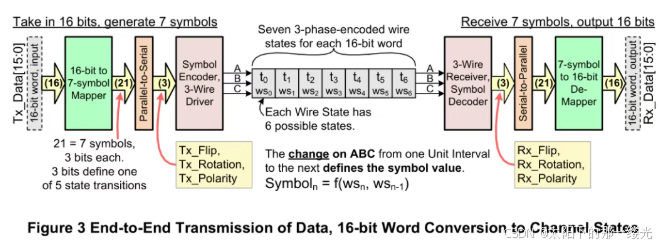

2.3.2. 16bit/7 symbol 编解码框图介绍

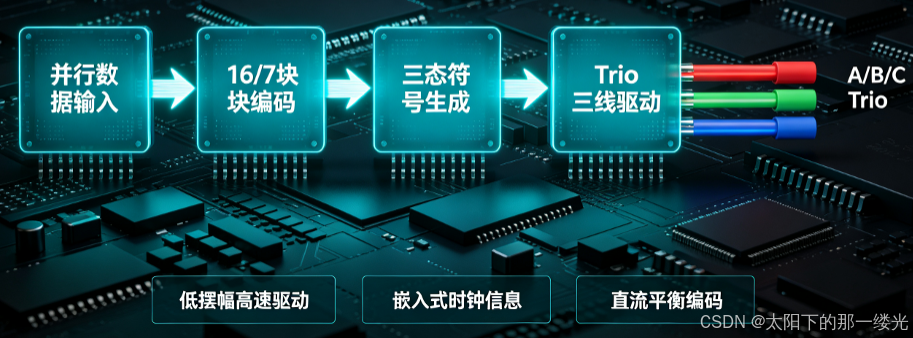

C-PHY 采用固定块编码规则：

每 7 bit 原始二进制数据 → 编码为 1 组 C-PHY 符号（等效承载 16 个电平状态）

计算编码效率：单符号比特效率=16/7≈2.2857bit/符号

对比传统差分 NRZ（1 bit / 符号），带宽利用率提升一倍以上。

编码方向（TX）：7bit 并行数据 → 16 个连续三态符号（+1/0/-1 序列）
解码方向（RX）：16 个三态符号 → 还原出原始 7bit 数据

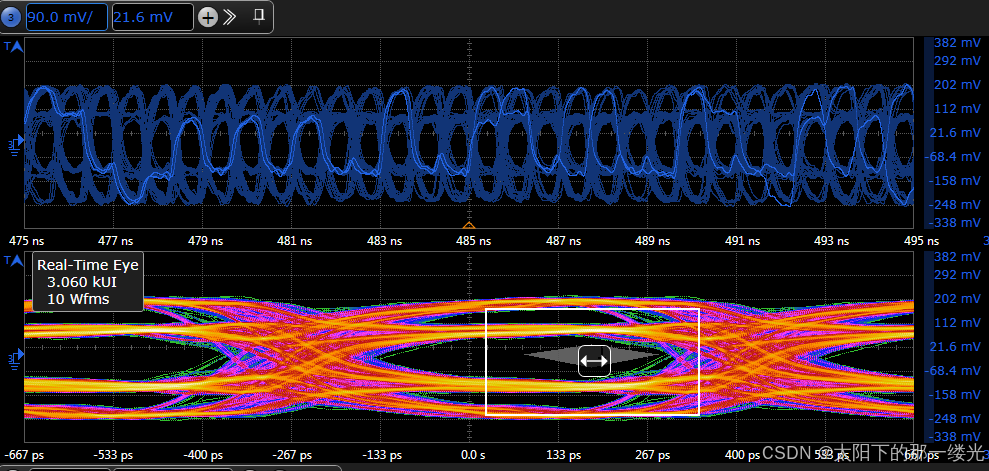

2.3.3. 三态电平眼图介绍

C-PHY 作为三线三态信号，其眼图分析和传统差分信号完全不同，核心差异在于三线相对电平的动态平衡。

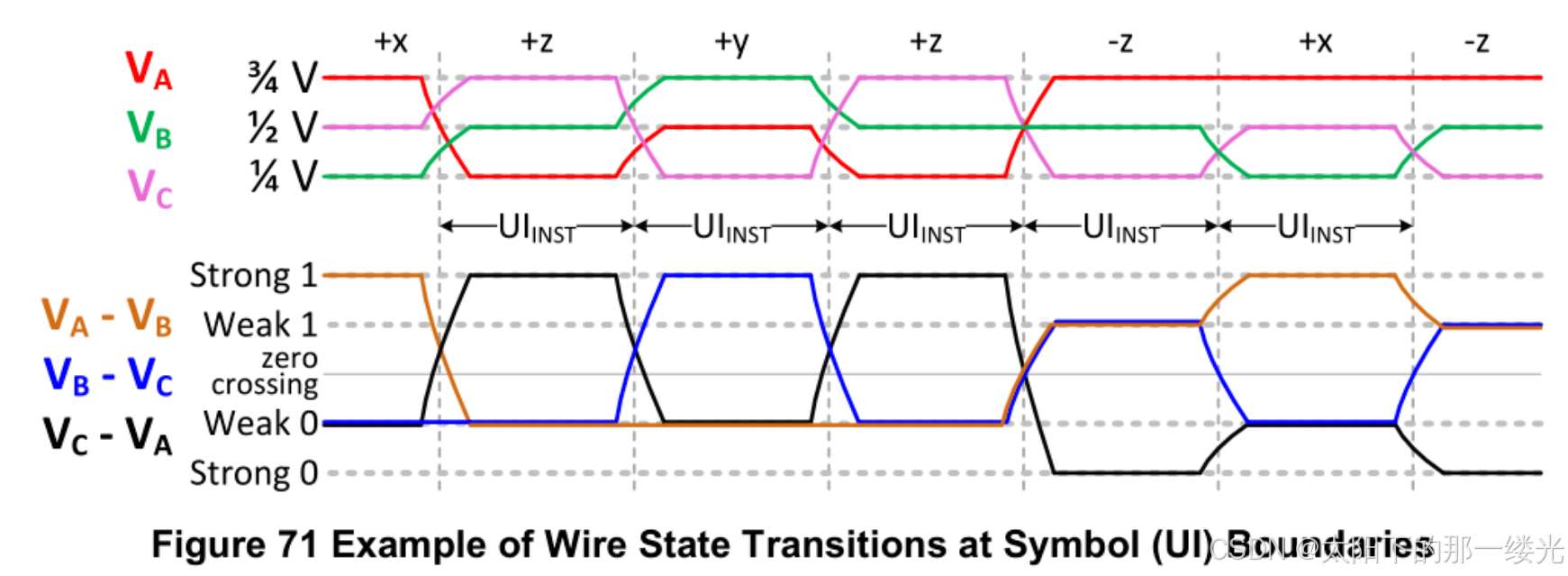

三态信号的电平本质

C-PHY 每根线是单端三电平信号（H/M/L），但传输的核心是线间差分关系，而非单端绝对电平：

任意时刻，A/B/C 三线电压互不相同，严格满足 1根H、1根M、1根L；
接收端通过差分采样，识别出线间的四种电压等级：强1、弱1、强0、弱0，最终映射为逻辑 1/0；
单端信号本身没有 "眼"，C-PHY 的眼图是基于线间差分电压绘制的，反映的是相位状态的判决窗口。

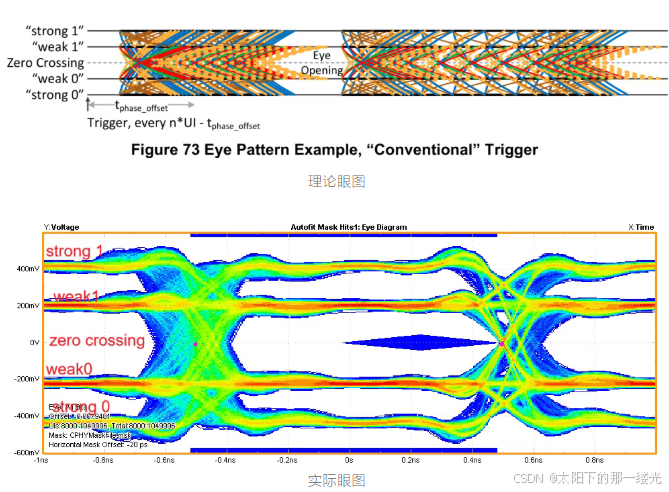

三态眼图的结构

C-PHY 眼图不是单根线的单端眼图，而是线间差分信号的叠加：

对任意两根线（如 A-B、B-C、C-A）做差分采样，得到线间电压；
对大量符号周期的差分电压做叠加，形成差分眼图；
三个线对（A-B、B-C、C-A）的眼图，共同反映 Trio 链路的信号质量。

指标	含义	设计目标
眼高（Eye Height）	差分信号高低电平的电压差，反映信号摆幅和噪声裕量	越高越好，需满足协议定义的最小阈值（如典型值 > 100mV）
眼宽（Eye Width）	眼图的水平张开宽度，反映时序抖动和相位裕量	越宽越好，单位为 UI（符号周期），需 > 0.3UI 以保证 CDR 稳定锁定
过零点位置	差分信号穿越判决电平的位置，反映相位偏移	需位于眼宽中心，避免偏左 / 偏右导致采样错误
噪声 / 抖动厚度	眼图边缘的模糊程度，反映链路噪声和 ISI	越薄越好，过厚会压缩有效眼窗
