51单片机 + ESP8266 TCP通信实战：从零实现WiFi远程控制

一、前言

在物联网开发中，51单片机凭借其低成本、易上手的优势，依然是许多初学者的首选平台。而ESP8266 WiFi模块则为51单片机插上了"无线的翅膀"，让原本只能本地运行的单片机具备了联网通信的能力。

本文将基于STC89C52单片机与ESP8266-01S模块，手把手带你实现：

ESP8266 TCP发送：单片机通过WiFi向电脑上的TCP服务器发送数据
ESP8266 TCP接收：单片机接收来自TCP服务器的数据，并解析执行LED控制等操作

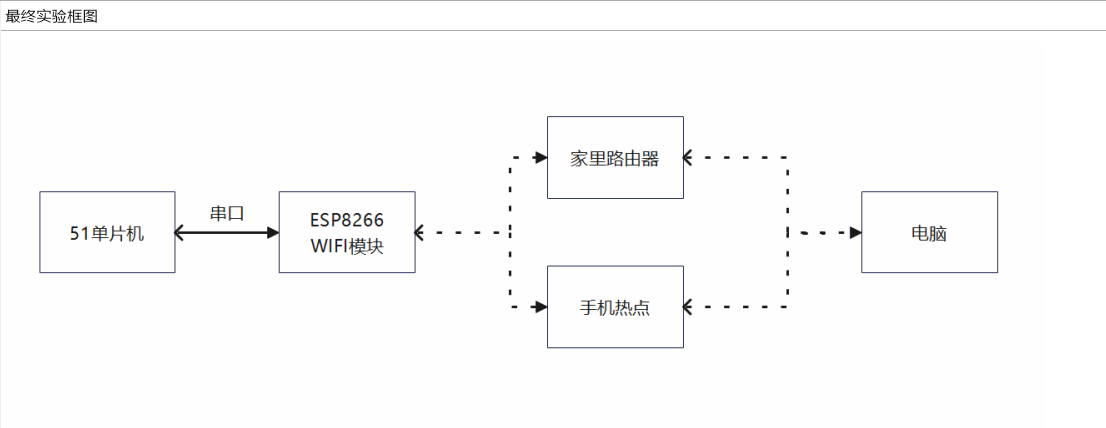

整个项目的硬件框图如下：

二、硬件准备与接线

2.1 所需硬件

硬件	说明
51单片机开发板（STC89C52）	主控芯片
ESP8266-01S WiFi模块	乐鑫/安信可出品
CH340 USB转TTL模块	用于调试和烧录
杜邦线若干	连接各模块

2.2 ESP8266-01S引脚说明

ESP8266-01S模块共有8个引脚，我们主要使用其中4个：

引脚	功能
VCC	3.3V供电（实际可接5V，模块内部有稳压）
GND	接地
TX	串口发送（连接单片机RX）
RX	串口接收（连接单片机TX）

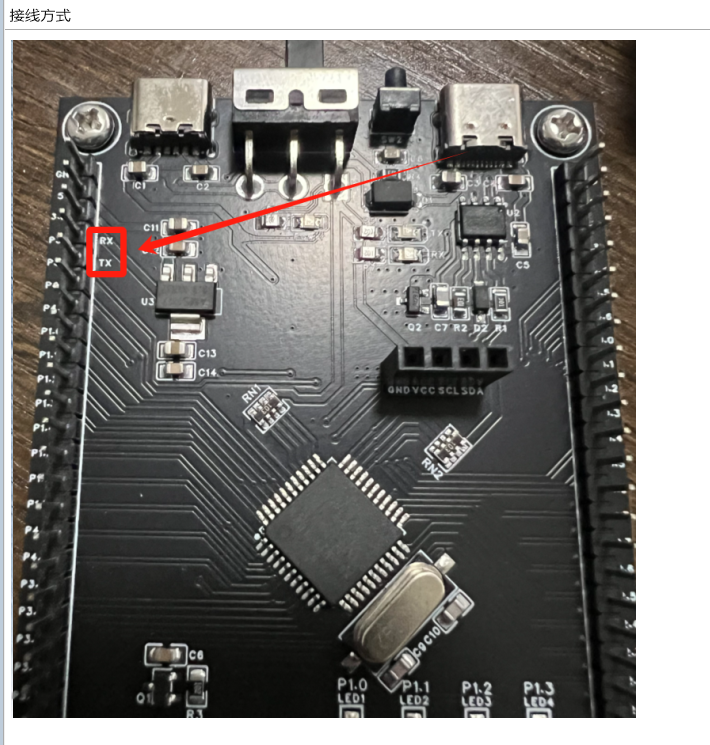

2.3 接线方式（最终实验接线）

ESP8266与51单片机接线（交叉连接） ：

ESP8266引脚	连接	单片机引脚
3V3/VCC	→	5V（开发板5V输出）
GND	→	GND
TX	→	P3.0（RX）
RX	→	P3.1（TX）

⚠️ 重要：TX与RX必须交叉连接------ESP8266的TX接单片机的RX，ESP8266的RX接单片机的TX。

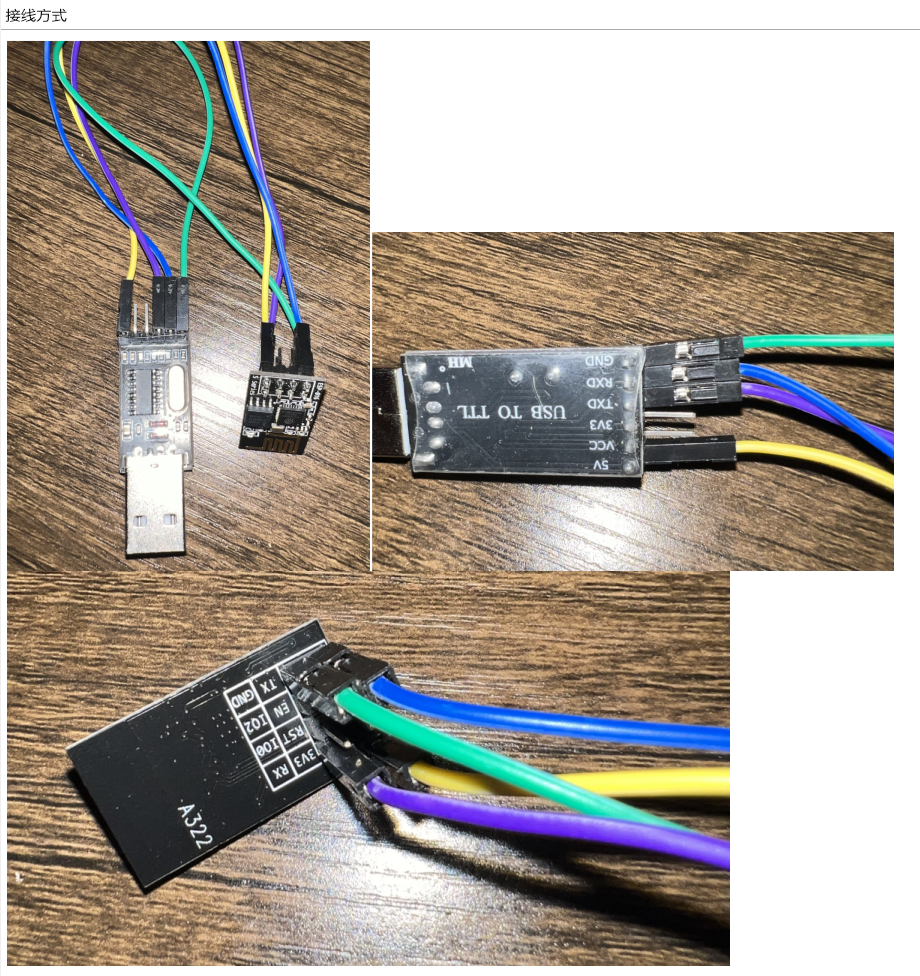

2.4 ESP8266与CH340调试模块接线

在调试阶段，我们需要用CH340模块连接ESP8266，通过串口助手发送AT指令：

ESP8266引脚	连接	CH340引脚
3V3	→	5V
GND	→	GND
TX	→	RX
RX	→	TX

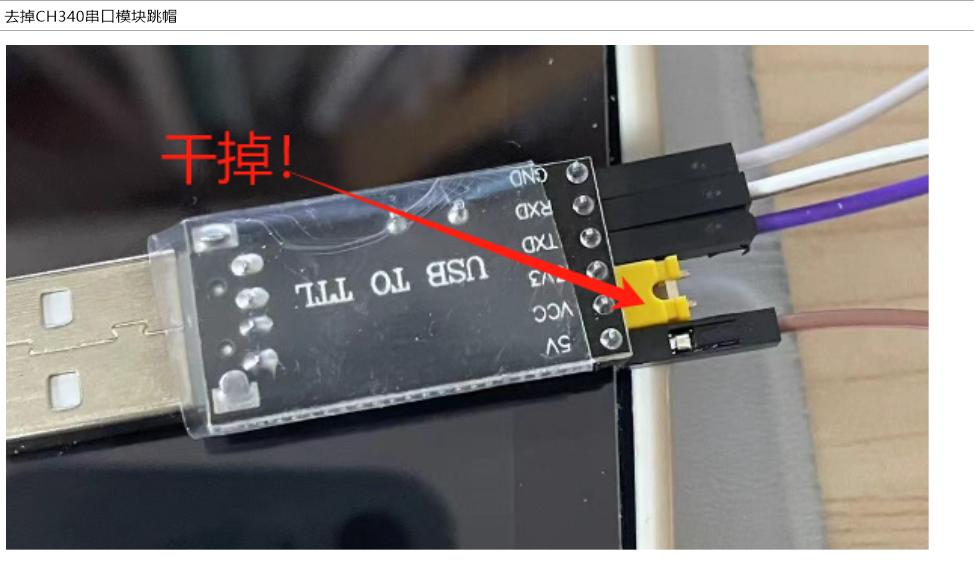

⚠️ 注意：连接CH340时，需要去掉CH340模块上的跳帽。如果不拔掉跳帽，可能会影响串口通信。

三、ESP8266核心知识储备

3.1 三种WiFi模式

ESP8266支持三种WiFi工作模式：

模式	指令	说明
Station模式	`AT+CWMODE=1`	模块连接其他WiFi热点（作为客户端）
AP模式	`AT+CWMODE=2`	模块自己发射WiFi热点（作为服务器）
AP+Station混合模式	`AT+CWMODE=3`	两种模式共存

类比理解：

Station模式 = 手机连接家里WiFi
AP模式 = 手机开启热点
混合模式 = 手机同时连接WiFi又开热点

我们的代码中使用的是模式3（混合模式），既能让ESP8266连接路由器上网，又能作为热点被其他设备发现。

3.2 透传模式 vs 非透传模式

模式	指令	特点
非透传模式	`AT+CIPMODE=0`	每次发送数据前必须先发`AT+CIPSEND=长度`，再发数据
透传模式	`AT+CIPMODE=1`	只需发一次`AT+CIPSEND`，之后所有内容都当作数据发送

透传模式的优势：不需要每次计算数据长度，数据可以连续发送，就像一根"无线串口线"。

透传模式的条件：

必须是单连接模式 （AT+CIPMUX=0）
仅支持TCP单连接或UDP固定通信

我们的代码用的是非透传模式 ，所以每次发送数据前都要先发AT+CIPSEND=4指定长度，再发qwer。

3.3 必须修改波特率！

这是一个新手最容易忽略的问题：

ESP8266出厂默认波特率 ：115200
51单片机串口最高稳定波特率 ：9600（11.0592MHz晶振下）

不匹配的后果：单片机发送的指令ESP8266无法识别，通信完全失败。

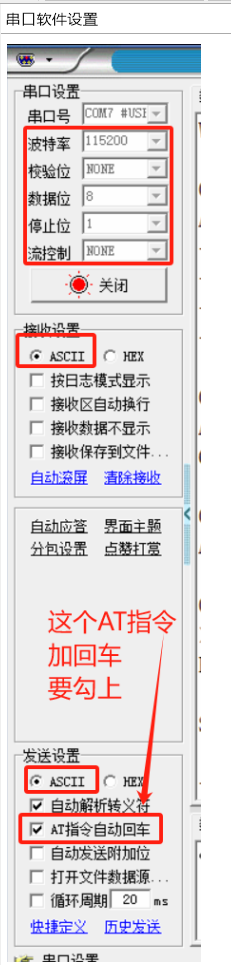

解决方法 ：先用CH340模块连接ESP8266，在串口助手中以115200波特率发送以下指令：

复制代码

AT+UART_DEF=9600,8,1,0,0

修改成功后，ESP8266的波特率会永久保存 为9600。之后把串口助手波特率也改成9600，发送AT测试，收到OK即表示修改成功。

⚠️ 修改完波特率后，需要给ESP8266重新上电才能生效。

四、代码逐行解析

4.1 main.h ------ 引脚与类型定义

cpp 复制代码

#ifndef _MAIN_H_
#define _MAIN_H_

#include "reg52.h"

typedef unsigned char uchar;
typedef unsigned int uint;

sbit LED1 = P1^0;
sbit LED2 = P1^1;
sbit LED3 = P1^2;
sbit LED4 = P1^3;
sbit BEEP = P1^6;
sbit JDQ1 = P2^0;

#endif

这里定义了：

uchar和uint类型别名，方便代码书写
LED1~LED4分别对应P1.0~P1.3
蜂鸣器（BEEP）对应P1.6
继电器（JDQ1）对应P2.0

4.2 delay.c ------ 毫秒级延时

cpp 复制代码

void Delay_xms(uint xms)	//@11.0592MHz
{
	uchar data i, j;
	while(xms)
	{
		_nop_();
		i = 2;
		j = 199;
		do
		{
			while (--j);
		} while (--i);
		xms--;
	}
}

这是一个软件延时 函数，通过CPU空转实现毫秒级延时。在11.0592MHz晶振下，i=2, j=199的双层循环约等于1ms。

💡 为什么用软件延时而不是定时器？ 在AT指令配置阶段，对延时精度要求不高（500ms、1000ms），软件延时足够且代码简单。但在实际项目中，建议使用定时器中断实现更精确的延时。

4.3 uart.c ------ 串口通信底层

串口初始化（最关键！）

cpp 复制代码

void UART_Init(void)
{
	SCON = 0x50; 	// 串口配成工作方式1
	PCON &= 0x7F; 	// 波特率不加倍
	TMOD &= 0x0f;
	TMOD |= 0x20;	// 定时器1，模式二，自动重装初值
	TH1 = 0xFD;
	TL1 = 0xFD; 	// @11.0592MHz，9600波特率
	TR1 = 1; 		// 定时器开始运行
	ES = 1;  		// 串口中断打开
	EA=1;			// 总中断打开
}

逐个寄存器解析：

寄存器	设置值	含义
`SCON=0x50`	0101 0000	工作方式1（8位UART），允许接收
`PCON&=0x7F`	清零最高位	波特率不加倍（SMOD=0）
`TMOD&=0x0F`	保留低4位	不清除定时器0的设置
`TMOD	=0x20`	高4位=0010
`TH1=0xFD`	253	9600波特率初值（11.0592MHz）

波特率计算公式（方式1）：

cpp 复制代码

波特率 = (2^SMOD / 32) × (定时器溢出率)
定时器溢出率 = 晶振频率 / (12 × (256 - TH1))

代入：9600 = (1/32) × (11059200 / (12 × (256 - 253))) = 9600 ✓

串口发送

cpp 复制代码

void UART_Send_Byte(uchar send_byte)
{
	SBUF = send_byte;
	while(!TI);	 // 等待发送完成
	TI=0;		 // 清除发送中断标志
}

void UART_Send_Str(uchar *send_str)
{
	while(*send_str != '\0')
	{
		UART_Send_Byte(*send_str++);
	}
}

UART_Send_Str通过指针遍历字符串，逐个字节发送，直到遇到字符串结束符\0。

💡 为什么AT指令结尾都有\r\n？ ESP8266的AT指令解析器以\r\n作为指令结束标志。如果没有这两个字符，ESP8266会认为指令不完整而不执行。

4.4 main.c ------ 主控逻辑

全局变量

cpp 复制代码

char recv;                      // 当前接收的字符
char esp_recv_buf[15] = {0};    // 接收缓冲区
char esp_flag = 1;              // 指令执行状态标志（1=等待OK，0=已收到OK）

esp_flag的工作机制：

初始值为1
发送一条AT指令后，单片机等待ESP8266返回OK
串口中断中收到OK后，将esp_flag置0
do-while循环检测到esp_flag=0，跳出循环，执行下一条指令

main函数流程

cpp 复制代码

void main()
{
	Delay_xms(1000);  // 上电延时，滤掉ESP8266上电TX引脚的数据
	UART_Init();

	// 1. 设置WiFi模式为AP+STA混合模式
	do {
		UART_Send_Str("AT+CWMODE=3\r\n");
		Delay_xms(500);
	} while(esp_flag);
	esp_flag = 1;

	// 2. 连接路由器（WiFi必须是2.4G，不支持5G）[reference:25]
	do {
		UART_Send_Str("AT+CWJAP=\"i am god\",\"god05430543\"\r\n");
		Delay_xms(1000);
	} while(esp_flag);
	esp_flag = 1;

	// 3. 作为TCP客户端连接服务器
	do {
		UART_Send_Str("AT+CIPSTART=\"TCP\",\"192.168.31.118\",5132\r\n");
		Delay_xms(1000);
	} while(esp_flag);
	esp_flag = 1;

	// 4. 发送数据（非透传模式，先指定长度）
	do {
		UART_Send_Str("AT+CIPSEND=4\r\n");
		Delay_xms(500);
	} while(esp_flag);

	UART_Send_Str("qwer\r\n");  // 实际数据

	while(1) {
		Delay_xms(1000);
	}
}

关键点解析：

① 上电延时 ：Delay_xms(1000)是为了等待ESP8266上电初始化完成。ESP8266上电后TX引脚会输出一些启动信息，如果立即初始化串口，这些垃圾数据可能被误读。

② 双引号转义 ：在C语言字符串中，双引号需要用反斜杠转义：\"i am god\"。否则编译器会认为字符串提前结束。

③ 网段匹配 ：AT+CIPSTART中的服务器IP（192.168.31.118）必须和ESP8266获取的STA IP在同一网段。

④ AT+CIPSEND=4 ：告诉ESP8266接下来要发送4个字节的数据。ESP8266收到后会返回>提示符，等待输入数据。

4.5 串口中断 ------ 数据接收与解析（代码升级版）

这是TCP接收功能的核心，也是代码中最复杂的部分：

cpp 复制代码

void UART_Routine(void) interrupt 4
{
	static char recv_count = 0;
	if(1 == RI)
	{
		RI = 0;
		recv = SBUF;

		// 检测到'O'或'+'，认为是新数据的开始
		if(recv == 'O' || recv == '+')
		{
			memset(esp_recv_buf,'\0',sizeof(esp_recv_buf));
			recv_count = 0;
			esp_recv_buf[recv_count] = recv;
		}
		else
		{
			recv_count++;
			esp_recv_buf[recv_count] = recv;
		}

		// 判断是否收到"OK"
		if(esp_recv_buf[0] == 'O' && esp_recv_buf[1] == 'K')
		{
			esp_flag = 0;
			memset(esp_recv_buf,'\0',sizeof(esp_recv_buf));
		}

		// 解析TCP接收数据（格式：+IPD,长度:数据）
		if(esp_recv_buf[0] == '+' && esp_recv_buf[3] == 'D')
		{
			// 控制LED1
			if(esp_recv_buf[7] == 'L'&& esp_recv_buf[10] == '1'&& esp_recv_buf[11] == '0')
				LED1 = 0;
			if(esp_recv_buf[7] == 'L'&& esp_recv_buf[10] == '1'&& esp_recv_buf[11] == '1')
				LED1 = 1;
			// 控制LED2
			if(esp_recv_buf[7] == 'L'&& esp_recv_buf[10] == '2'&& esp_recv_buf[11] == '0')
				LED2 = 0;
			if(esp_recv_buf[7] == 'L'&& esp_recv_buf[10] == '2'&& esp_recv_buf[11] == '1')
				LED2 = 1;
			// 控制蜂鸣器
			if(esp_recv_buf[7] == 'B'&& esp_recv_buf[10] == 'P'&& esp_recv_buf[11] == '0')
				BEEP = 0;
			if(esp_recv_buf[7] == 'B'&& esp_recv_buf[10] == 'P'&& esp_recv_buf[11] == '1')
				BEEP = 1;
		}
		recv_count = recv_count % 14;  // 防止数组越界
	}
}

ESP8266接收数据格式解析

当ESP8266从TCP服务器收到数据时，会通过串口发送如下格式的数据：

cpp 复制代码

+IPD,<长度>:<数据>

实际例子：

cpp 复制代码

+IPD,3:556    // 收到3个字节：556[reference:32]
+IPD,5:hello  // 收到5个字节：hello[reference:33]

我们的数据协议：

cpp 复制代码

+IPD,4:L10    // 控制LED1灭
+IPD,4:L11    // 控制LED1亮
+IPD,4:L20    // 控制LED2灭
+IPD,4:L21    // 控制LED2亮
+IPD,4:BP0    // 蜂鸣器关
+IPD,4:BP1    // 蜂鸣器开

解析逻辑：

esp_recv_buf[0] == '+'：检测到数据包开始
esp_recv_buf[3] == 'D'：确认是+IPD格式（+是第0位，I是第1位，P是第2位，D是第3位）
esp_recv_buf[7]：判断控制对象（L=LED，B=蜂鸣器）
esp_recv_buf[10]和esp_recv_buf[11]：判断控制值（10=关，11=开）

五、TCP通信完整流程

5.1 TCP发送流程（代码已实现）

cpp 复制代码

单片机                         ESP8266                        电脑TCP服务器
  |                              |                                |
  |-- AT+CWMODE=3 -------------->|                                |
  |<------------- OK ------------|                                |
  |                              |                                |
  |-- AT+CWJAP="SSID","PWD" ---->|                                |
  |<------------- OK ------------|                                |
  |                              |---- 连接WiFi热点 ------------->|
  |                              |<------- 分配IP ----------------|
  |                              |                                |
  |-- AT+CIPSTART="TCP",IP,Port->|                                |
  |<------------- OK ------------|                                |
  |                              |---- 三次握手建立TCP连接 ------>|
  |                              |<------- 连接成功 --------------|
  |                              |                                |
  |-- AT+CIPSEND=4 ------------>|                                |
  |<------------- ">" -----------|                                |
  |                              |                                |
  |-- "qwer\r\n" -------------->|                                |
  |<---------- SEND OK ----------|                                |
  |                              |------- 转发"qwer" ----------->|
  |                              |                                |

5.2 TCP接收流程（代码已实现）

cpp 复制代码

电脑TCP服务器                    ESP8266                        单片机
  |                              |                                |
  |------- 发送"L10" ----------->|                                |
  |                              |-- +IPD,4:L10 ---------------->|
  |                              |                                |-- 解析指令
  |                              |                                |-- LED1 = 0
  |                              |                                |
  |------- 发送"L11" ----------->|                                |
  |                              |-- +IPD,4:L11 ---------------->|
  |                              |                                |-- 解析指令
  |                              |                                |-- LED1 = 1

六、TCP服务器配置（电脑端）

6.1 使用网络调试助手

打开网络调试助手，选择TCP Server模式
设置端口号：可自定义（如5132、8080等）
点击"开始监听" ，按钮变为红色表示成功

6.2 确保同一网段

关键步骤：

先用串口助手向ESP8266发送AT+CIFSR查询IP地址
返回示例：

cpp 复制代码

+CIFSR:APIP,"192.168.4.1"
+CIFSR:STAIP,"192.168.31.151"   ← 这是ESP8266的STA IP

电脑网络调试助手中选择的服务器IP，前三个数字必须与STA IP相同（即同一网段）
- 如果STA IP是192.168.31.151，服务器IP应为192.168.31.xxx
- 如果STA IP是192.168.43.xxx，服务器IP应为192.168.43.xxx

💡 什么是网段？ IP地址192.168.31.151中，前三个数字192.168.31就是网段。同一网段的设备才能直接通信。

6.3 常见网络问题

问题	解决方法
WiFi必须是2.4G	ESP8266不支持5G WiFi
WiFi名字不能有中文	改为英文或数字
电脑防火墙阻挡	关闭电脑网络防火墙
苹果手机开热点	建议用安卓手机开2.4G热点
校园网不行	校园网通常有隔离，建议用手机热点
服务器点不开	检查端口是否被占用，换个端口试试

七、实验常见问题与避坑指南

7.1 ESP8266模块发热发烫

正常现象！ESP8266在工作时会有一定发热，只要不是异常高温都属正常。

7.2 代码烧录失败（ESP8266连接单片机时）

现象：连接ESP8266后，单片机代码烧录失败。

原因：ESP8266的串口占用了单片机的TX/RX引脚，影响了烧录通信。

解决方法 ：烧录代码时先拔掉ESP8266模块，烧录完成后再插上。

7.3 AT指令返回ERROR

检查清单：

波特率是否匹配？（单片机9600 vs ESP8266是否也是9600）
AT指令结尾是否有\r\n？
指令中是否有多余空格？
WiFi密码是否正确？
ESP8266是否已经连接上WiFi？（用AT+CIFSR查询）

7.4 收不到+IPD数据

可能原因：

TCP连接未建立成功（检查AT+CIPSTART返回）
服务器没有发送数据
串口中断未正确配置
esp_recv_buf数组越界导致数据丢失

7.5 数组越界问题（代码优化点）

原代码中esp_recv_buf大小为15，但接收数据时如果没有边界检查，可能导致数组越界。优化代码中加入了：

cpp 复制代码

recv_count = recv_count % 14;  // 确保recv_count始终在0~13之间

7.6 大小写识别问题

ESP8266返回的OK是大写，ok不会被识别。代码中判断条件esp_recv_buf[0] == 'O' && esp_recv_buf[1] == 'K'严格匹配大写。

八、代码优化建议

8.1 增加超时机制

当前代码使用do-while无限等待OK，如果ESP8266一直不返回，程序会卡死。建议增加超时计数：

cpp 复制代码

uint timeout = 0;
do {
    UART_Send_Str("AT+CWMODE=3\r\n");
    Delay_xms(500);
    timeout++;
    if(timeout > 20) break;  // 10秒超时
} while(esp_flag);

8.2 使用状态机管理AT指令

当前代码顺序执行，可读性一般。可以使用状态机+switch-case管理：

cpp 复制代码

enum {STATE_INIT, STATE_SET_MODE, STATE_CONNECT_WIFI, STATE_CONNECT_TCP, STATE_SEND_DATA};
uint8_t state = STATE_INIT;

while(1) {
    switch(state) {
        case STATE_INIT:
            UART_Send_Str("AT+CWMODE=3\r\n");
            state = STATE_SET_MODE;
            break;
        // ...
    }
}

8.3 使用环形缓冲区

当前代码使用静态数组存储接收数据，对于大量数据可能不够用。可以使用环形缓冲区：

cpp 复制代码

#define BUFFER_SIZE 64
typedef struct {
    uint8_t data[BUFFER_SIZE];
    volatile uint8_t head;
    volatile uint8_t tail;
} RingBuffer;

8.4 增加AT指令响应完整性判断

当前只判断OK，实际ESP8266可能返回ERROR、FAIL等。建议增加更多判断：

cpp 复制代码

if(strstr(esp_recv_buf, "OK") != NULL) {
    esp_flag = 0;
} else if(strstr(esp_recv_buf, "ERROR") != NULL) {
    // 处理错误
}

九、总结

通过本文的讲解，你应该已经掌握了：

ESP8266的三种工作模式：Station、AP、混合模式
透传与非透传的区别：透传无需每次指定长度，非透传需要
波特率匹配的重要性：51单片机用9600，ESP8266需从115200改到9600
TCP发送流程：设置模式→连接WiFi→建立TCP连接→发送数据
TCP接收与解析 ：识别+IPD格式，提取控制指令
常见踩坑点 ：WiFi必须2.4G、同一网段、AT指令结尾加\r\n

整个实验的核心逻辑是：51单片机通过串口发送AT指令控制ESP8266，ESP8266负责WiFi通信。理解了这一点，你就可以在这个基础上扩展更多功能------比如温湿度上传、远程开关控制、智能家居等。

希望这篇教程能帮助你顺利完成ESP8266的TCP通信实验！如有问题，欢迎交流讨论。
