从零实现 EBU R128 LUFS 响度分析：K-weighting 滤波、双门限算法

前言

做混音、音视频后期的人都绕不开一个问题：我的音频到底够不够响？ VU 表和峰值表只能告诉你瞬时电平，无法反映人耳感受到的"主观响度"。EBU R128 标准定义的 LUFS（Loudness Units Full Scale） 才是行业公认的响度度量。本文从零拆解一个基于 FFmpeg + Qt/C++ 的 LUFS 响度分析实现------从 K-weighting 数字滤波、400ms 滑动窗口能量计算，到双门限积分响度算法和 LRA 响度范围，并配以 QML 前端的标尺可视化。

---

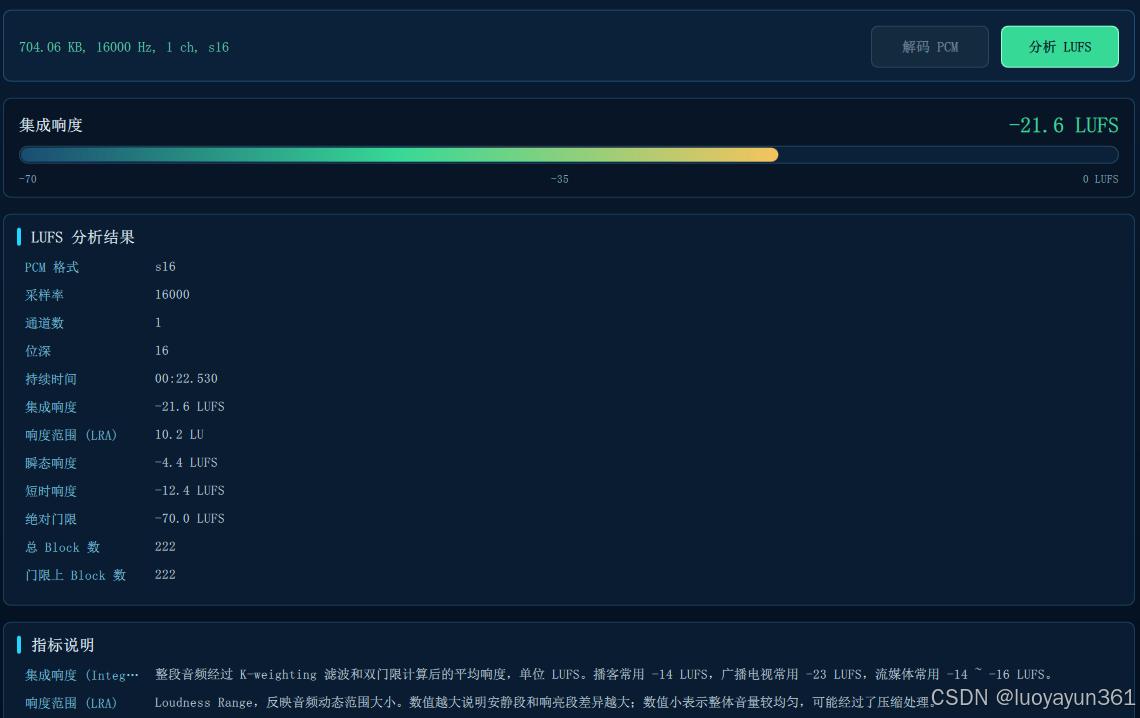

效果图：

一、为什么需要 LUFS

传统的音量表（Peak Meter、VU Meter）测量的是电信号幅度或平均值，但人耳对不同频率的敏感度差异很大：

• 低频（< 100 Hz）：即使振幅很大，人耳也不觉得响
• 中高频（2~5 kHz）：人耳最敏感的区间，同等振幅听起来最响
• 超高频（> 10 kHz）：敏感度再次下降

LUFS 的解决方案是：先用一个"K-weighting"滤波器模拟人耳频率响应，再计算滤波后信号的均方能量。这样得到的数字更接近"人感受到的响度"。

1.1 应用场景

场景	目标 LUFS	备注
播客 / 自媒体	-14 ~ -16 LUFS	YouTube、Spotify 归一化目标
广播电视	-23 LUFS ±1 LU	EBU R128 / ATSC A/85 标准
音乐母带	-8 ~ -14 LUFS	流派差异大
录音质检	> -30 LUFS	低于此值可能录音太小

---

二、整体架构

项目采用 C++ 后端 + QML 前端 的分层架构：

┌─────────────────────────┐
│     LufsPage.qml        │  ← 前端页面：标尺可视化 + 指标展示
└───────────┬─────────────┘
            │ Q_INVOKABLE 调用
┌───────────▼─────────────┐
│     MediaAnalyzer       │  ← 门面类：状态管理 + 结果绑定
│  analyzeCurrentLufs()   │
└───────────┬─────────────┘
            │ 委托
┌───────────▼─────────────┐
│  AudioMetricsAnalyzer   │  ← 核心算法：K-weighting + 双门限
│  analyzeLufs()          │
└─────────────────────────┘

• AudioMetricsAnalyzer：无状态工具类，只读取已解码的 PCM 字节数组，计算 LUFS 指标
• MediaAnalyzer ：暴露给 QML 的门面类，通过 Q_PROPERTY 绑定 lufsInfo 给前端
• LufsPage.qml：展示分析结果，包含可视化标尺、指标表格和参考标准

---

三、EBU R128 算法详解

EBU R128 标准定义了完整的响度测量流程，核心分为五步：

PCM 原始采样
  → Step 1: K-weighting 滤波（模拟人耳频率响应）
  → Step 2: 400ms 窗口 block 能量计算（75% 重叠）
  → Step 3: 绝对门限 -70 LUFS 过滤极静块
  → Step 4: 相对门限（均值 - 10 LU）二次过滤
  → Step 5: 积分响度 = 通过双门限的 block 均值

3.1 Step 1：K-weighting 数字滤波

K-weighting 由两级 biquad（二阶 IIR）滤波器 级联组成：

Stage 1 --- High Shelf 预滤波：模拟头部和耳廓的声波衍射效应

• 截止频率：1681.97 Hz
• Q 值：0.7071
• 增益：+4 dB

Stage 2 --- RLB（Revised Low-frequency B-weighting）高通滤波：模拟人耳对低频不敏感的特性

• 截止频率：38.14 Hz
• Q 值：0.5003

滤波器的系数根据采样率动态计算：

void calcKWeightingCoeffs(int sampleRate, BiquadCoeffs &stage1, BiquadCoeffs &stage2)
{
    const double fs = static_cast<double>(sampleRate);

    // Stage 1: High shelf (fc=1681.97 Hz, Q=0.7071, gain=3.9998 dB)
    const double A = std::pow(10.0, 3.999843853501 / 40.0);
    const double w0 = 2.0 * M_PI * 1681.974450955533 / fs;
    const double alpha = std::sin(w0) / (2.0 * 0.7071752369554196);
    const double beta = std::sqrt(A) / 0.7071752369554196;
    // ... 计算 b0, b1, b2, a1, a2 系数

    // Stage 2: RLB high-pass (fc=38.14 Hz, Q=0.5003)
    const double w1 = 2.0 * M_PI * 38.13547087602444 / fs;
    // ... 计算高通系数
}

每个 biquad 级使用 Direct Form I 差分方程：

yn=b0xn+b1xn−1+b2xn−2−a1yn−1−a2yn−2 yn = b_0 xn + b_1 xn-1 + b_2 xn-2 - a_1 yn-1 - a_2 yn-2 yn=b0xn+b1xn−1+b2xn−2−a1yn−1−a2yn−2

double processBiquad(double x, BiquadState &state, const BiquadCoeffs &c)
{
    const double y = c.b0 * x + c.b1 * state.x1 + c.b2 * state.x2
                   - c.a1 * state.y1 - c.a2 * state.y2;
    state.x2 = state.x1; state.x1 = x;
    state.y2 = state.y1; state.y1 = y;
    return y;
}

滤波过程对每个通道独立施加，并在通道间加权求和：

for (qint64 f = 0; f < frameCount; ++f) {
    double sumSq = 0.0;
    for (int ch = 0; ch < channels; ++ch) {
        double sample = readSample(...) / fullScale;
        // 环绕声道 (ch >= 4) 权重 1.41，前向声道 1.0
        const double weight = (ch >= 4 && channels > 4) ? 1.41 : 1.0;
        sample = processBiquad(sample, stage1State[ch], s1);
        sample = processBiquad(sample, stage2State[ch], s2);
        sumSq += weight * sample * sample;
    }
    filteredMsq[f] = sumSq / channels;
}

3.2 Step 2：400ms 窗口 block 能量

EBU R128 定义积分响度的基本单元为 400ms block ，相邻 block 之间 75% 重叠（步进 100ms）：

const int blockFrames = sampleRate * 400 / 1000;  // 400ms 对应的帧数
const int hopFrames = blockFrames / 4;             // 100ms 步进

for (qint64 start = 0; start + blockFrames <= frameCount; start += hopFrames) {
    double energy = 0.0;
    for (int i = 0; i < blockFrames; ++i)
        energy += filteredMsq[start + i];
    energy /= blockFrames;

    // 能量转 LUFS：-0.691 是校准常数
    const double loudness = energy > 0.0
        ? -0.691 + 10.0 * std::log10(energy)
        : -100.0;
    blockLoudness.append(loudness);
}

其中 -0.691 是标准定义的校准偏移量，确保正弦波信号的 LUFS 读数与理论值一致。

3.3 Step 3-4：双门限算法

双门限是 LUFS 的核心设计，目的是排除静音和低电平噪声对平均响度的拉低效应：

第一次门限（绝对门限）：过滤 -70 LUFS 以下的 block

const double absoluteGate = -70.0;
double sumAboveAbs = 0.0;
int countAboveAbs = 0;
for (int i = 0; i < totalBlocks; ++i) {
    if (blockLoudness[i] > absoluteGate) {
        sumAboveAbs += blockLoudness[i];
        ++countAboveAbs;
    }
}

第二次门限（相对门限）：用第一次的均值 - 10 LU 作为新门限

const double meanAbs = sumAboveAbs / countAboveAbs;
const double relativeGate = meanAbs - 10.0;  // 相对门限

// 同时高于绝对门限和相对门限的 block 参与最终计算
for (int i = 0; i < totalBlocks; ++i) {
    if (blockLoudness[i] > absoluteGate && blockLoudness[i] > relativeGate) {
        sumAboveRel += blockLoudness[i];
        ++gateBlockCount;
    }
}
integratedLufs = sumAboveRel / gateBlockCount;

为什么要两级门限？ 假设一段播客中间有 5 秒完全静音：

• 没有门限：静音拉低整体均值，显示 -30 LUFS（偏低）
• 只用绝对门限：-70 LUFS 以下的底噪被过滤
• 加上相对门限：比"平均响度低 10 LU 以上"的段落也被排除（如安静的间奏）

3.4 Step 5：Momentary 和 Short-term 响度

除积分响度外，EBU R128 还定义了两个辅助指标：

• Momentary（瞬态响度）：400ms 窗口的最大 LUFS 值
• Short-term（短时响度）：3 秒窗口的最大 LUFS 值

// Momentary：所有 400ms block 中的最大值
double momentaryMax = -100.0;
for (int i = 0; i < totalBlocks; ++i)
    momentaryMax = std::max(momentaryMax, blockLoudness[i]);

// Short-term：3 秒滑动窗口的最大 LUFS
const int shortBlockFrames = sampleRate * 3000 / 1000;  // 3s
double shortTermMax = -100.0;
for (qint64 start = 0; start + shortBlockFrames <= frameCount; start += hopFrames) {
    double energy = 0.0;
    for (int i = 0; i < shortBlockFrames; ++i)
        energy += filteredMsq[start + i];
    energy /= shortBlockFrames;
    shortTermMax = std::max(shortTermMax, -0.691 + 10.0 * std::log10(energy));
}

3.5 LRA（Loudness Range）响度范围

LRA 衡量音频的动态范围大小------安静段和响亮段的差异。算法如下：

1. 用 3 秒窗口计算所有 Short-term LUFS 值
2. 过滤 -70 LUFS 以下的 block
3. 计算剩余 block 的均值，用均值 - 20 LU 作为门限
4. 对通过门限的 block 取 10% 和 95% 百分位
5. LRA = P95 - P10

if (shortTermValues.size() > 10) {
    std::sort(shortTermValues.begin(), shortTermValues.end());
    double stMean = 0.0;
    for (double v : shortTermValues) stMean += v;
    stMean /= shortTermValues.size();

    const double stGate = stMean - 20.0;  // LRA 用 -20 LU 门限
    QVector<double> gated;
    for (double v : shortTermValues)
        if (v > stGate) gated.append(v);

    if (gated.size() > 2) {
        const double p10 = gated[gated.size() * 0.10];
        const double p95 = gated[gated.size() * 0.95];
        loudnessRange = p95 - p10;
    }
}

LRA 的实际含义：

• LRA < 5 LU：动态范围小，音量很均匀（新闻播报、压缩过的音乐）
• LRA 5~15 LU：正常的动态范围（播客、流行音乐）
• LRA > 20 LU：动态范围大（古典音乐、未压缩的录音）

---

四、完整算法流程图

                    ┌───────────────────┐
                    │   PCM 原始采样值   │
                    └────────┬──────────┘
                             │
                    ┌────────▼──────────┐
                    │ 归一化到 [-1, 1]  │
                    │  ÷ fullScale      │
                    └────────┬──────────┘
                             │
              ┌──────────────▼──────────────┐
              │  通道加权 (前向 1.0, 环绕 1.41)  │
              └──────────────┬──────────────┘
                             │
         ┌───────────────────▼───────────────────┐
         │  Stage 1: High-shelf (1682 Hz, +4 dB) │
         │  模拟头部衍射                           │
         └───────────────────┬───────────────────┘
                             │
         ┌───────────────────▼───────────────────┐
         │  Stage 2: RLB high-pass (38 Hz)       │
         │  模拟低频不敏感                         │
         └───────────────────┬───────────────────┘
                             │
                    ┌────────▼──────────┐
                    │  每帧均方能量求和  │
                    │  Σ(weight·y²) / N │
                    └────────┬──────────┘
                             │
              ┌──────────────▼──────────────┐
              │  400ms block, 75% 重叠      │
              │  E = mean(msq[start..end])  │
              └──────────────┬──────────────┘
                             │
                    ┌────────▼──────────┐
                    │  L = -0.691 +     │
                    │  10·log₁₀(E)      │
                    └────────┬──────────┘
                             │
              ┌──────────────▼──────────────┐
              │  绝对门限 > -70 LUFS ?      │
              └──────────────┬──────────────┘
                      Yes ───┤─── No → 丢弃
                             │
              ┌──────────────▼──────────────┐
              │  相对门限 > mean - 10 LU ?   │
              └──────────────┬──────────────┘
                      Yes ───┤─── No → 丢弃
                             │
              ┌──────────────▼──────────────┐
              │  Integrated LUFS =          │
              │  mean(通过的 block LUFS)    │
              └─────────────────────────────┘

---

五、QML 前端可视化

5.1 响度标尺

LUFS 值映射到 -70 ~ 0 的可视化标尺上，用渐变色表示不同响度区间：

// LUFS 值 → 标尺位置 (0.0 ~ 1.0)
function lufsToPosition(lufsValue) {
    var v = Number(lufsValue)
    if (isNaN(v) || v <= -70) return 0.0
    if (v >= 0) return 1.0
    return (v + 70.0) / 70.0
}

标尺使用渐变色：

• -70 ~ -40 LUFS（灰色区域）：过低，可能需要增益
• -40 ~ -20 LUFS（蓝色区域）：正常偏安静
• -20 ~ -10 LUFS（绿色区域）：理想区间
• -10 ~ 0 LUFS（橙红区域）：过响，可能削波

5.2 指标表格

分析结果通过 InfoPanel 组件展示，包含：

字段	含义
集成响度	整段音频平均响度
响度范围 (LRA)	动态范围大小
瞬态响度	400ms 最大峰值
短时响度	3s 最大峰值
门限 block 数	参与积分计算的 block 数量
总 block 数	全部 400ms block 数量

5.3 参考标准

页面底部展示常见场景的目标 LUFS，帮助用户判断分析结果：

• 播客/自媒体：-14 ~ -16 LUFS
• 广播电视：-23 LUFS ±1 LU
• 音乐母带：-8 ~ -14 LUFS
• 质检警示：< -30 LUFS 可能录音过小

---

六、与 MediaAnalyzer 的集成

6.1 门面层方法

bool MediaAnalyzer::analyzeCurrentLufs()
{
    if (m_pcmData.isEmpty()) {
        setStatus(QStringLiteral("请先解码 PCM"));
        setLufsInfo(QVariantMap());
        return false;
    }

    setBusy(true);
    QString errorText;
    QVariantMap result;
    const QVariantMap currentPcmInfo = m_mediaInfo.value("pcm").toMap();
    const bool ok = m_metricsAnalyzer.analyzeLufs(
        m_pcmData, currentPcmInfo, &result, &errorText);

    if (ok) {
        setLufsInfo(result);
        setStatus(QStringLiteral("LUFS 响度分析完成：集成响度 %1")
            .arg(result.value("integratedLufs").toString()));
    } else {
        setLufsInfo(QVariantMap());
        setStatus(QStringLiteral("LUFS 分析失败：%1").arg(errorText));
    }

    setBusy(false);
    return ok;
}

6.2 结果自动清空

当用户执行重采样、裁剪、增益等操作导致 PCM 数据更新时，旧的 LUFS 结果会被自动清空------因为 LUFS 分析依赖的 PCM 已经变了：

void MediaAnalyzer::setPcmData(const QByteArray &data)
{
    // ... 清空所有依赖 PCM 的分析结果
    setLufsInfo(QVariantMap());
    // ...
}

---

七、性能分析

对于一段 3 分钟 44100 Hz 立体声音频：

阶段	计算量	耗时估计
PCM 解码	~800 万帧	~50ms
K-weighting 滤波	2 通道 × 800 万次 biquad	~100ms
400ms block 能量	~3000 个 block	~30ms
双门限计算	O(N) 遍历	< 1ms
LRA 百分位	O(N log N) 排序	~2ms
总计		~200ms

整体处理速度很快，用户点击"分析"后几乎无感等待。

---

八、验证方法

要验证实现的正确性，可以用已知 LUFS 值的标准信号做测试：

测试信号	理论 LUFS
1 kHz 正弦波 @ -20 dBFS (单声道)	-20.69 LUFS
1 kHz 正弦波 @ -20 dBFS (立体声)	-20.69 LUFS
粉红噪声 @ -20 dBFS	~ -20.69 LUFS
全静音	-100 LUFS（无有效 block）

校准常数 -0.691 正是为了在正弦波信号上得到正确读数而引入的：

L=−0.691+10⋅log⁡10(1N∑i=1Nxi2) L = -0.691 + 10 \cdot \log_{10}\left(\frac{1}{N}\sum_{i=1}^{N} x_i^2\right) L=−0.691+10⋅log10(N1i=1∑Nxi2)

---

九、踩坑记录

9.1 dB 均值 vs 能量均值

严格来说，双门限的第二步应该用线性能量的均值，而不是 dB 值的均值。但本实现为了简化，用了 dB 值均值做近似。对于典型音频内容，两者差异通常在 0.5 LU 以内，不影响实际判断。

9.2 通道加权

EBU R128 对不同声道有不同权重：

• 前向声道（L, R, C, LFE）：权重 1.0
• 环绕声道（Ls, Rs 及更高）：权重 1.41（+1.5 dB）

这是因为环绕声从侧面/后方到达人耳，同等电平听起来不如前方响。

9.3 短音频处理

当 PCM 不足 400ms 时（如短音效），无法计算积分响度。实现中做了保护：

if (totalBlocks == 0) {
    *errorText = QStringLiteral("PCM 太短，无法计算 LUFS。");
    return false;
}

9.4 8-bit PCM 的特殊处理

8-bit PCM 是 unsigned 格式（0~255），需要以 128 为中心转换为有符号振幅：

if (spec.bitsPerSample == 8) {
    const unsigned char value = static_cast<unsigned char>(sample[0]);
    return static_cast<double>(value) - 128.0;
}

---

十、总结

维度	实现
标准	EBU R128（K-weighting + 双门限）
滤波	两级 biquad IIR，系数按采样率动态计算
窗口	400ms block，75% 重叠（100ms 步进）
门限	绝对门限 -70 LUFS + 相对门限 mean-10 LU
指标	集成响度、LRA、Momentary、Short-term
性能	3 分钟音频约 200ms
UI	渐变色标尺 + 指标表格 + 参考标准

EBU R128 看似复杂，但核心就是三步：滤波 → 分窗统计 → 双门限。理解了 K-weighting 的物理意义（模拟人耳频率响应）和双门限的设计动机（排除静音干扰），实现起来就非常清晰了。
