我的汽车进步之路——Vector 工具链对应设备功能、命名规则与版本迭代说明

一、各设备核心功能与用途

（一）GLX 系列：GL Logger 车载记录仪专用扩展模块

GLX 系列均为非独立工作的配件，必须搭配 Vector GL3000/GL4000/GL5000 系列车载总线数据记录仪主机使用，核心作用是扩展记录仪的总线通道数量与类型，实现多总线时间同步的车载路试数据记录。

GLX415 ：LIN 总线专用扩展模块，单台可为记录仪扩展15 路 LIN/RS232 总线通道，仅支持 LIN 总线，专为多 LIN 节点的车身网络、低速率车载网络同步记录场景设计。
GLX427 ：CAN+LIN 混合扩展模块，单台可扩展12 路 CAN/CAN FD + 15 路 LIN/RS232 总线通道，兼顾传统 CAN 网络与 LIN 网络的多通道同步采集，是 GL 系列扩展模块中通道兼容性最全面的型号，适配整车多总线混合记录场景。
GLX504 ：高性能 CAN FD 高速扩展模块，专为高带宽、高波特率的 CAN FD 总线设计，单台为记录仪扩展4 路带 SIC 收发器的 CAN FD 通道，支持 XCP 标定、UDS 诊断数据同步记录，适配高阶车载 CAN FD 网络的长时间、高可靠路试记录需求。

（二）VN 系列：车载网络测试接口卡（独立工作设备）

VN 系列是 Vector 核心的车载总线测试硬件，可独立连接上位机，搭配 CANoe/CANalyzer 等软件实现总线监控、仿真、诊断、刷写、故障注入等全流程测试，是汽车电子开发的核心工具。

VN1640A ：VN1600 系列经典 CAN/LIN 总线接口卡，是车载 CAN/CAN FD、LIN 网络开发测试的主力设备。核心配置为4 路 CAN/CAN FD + 2 路 LIN 通道，集成数字 IO 功能，可同步采集总线报文与硬线信号，支持高速 CAN FD（最高 8Mbps），USB 供电即插即用，适配 ECU 仿真、总线监控、诊断刷写等常规车载网络测试场景。
VN5620 ：VN5000 系列高性能车载以太网 + 传统总线融合接口卡，主打车载以太网与 CAN/CAN FD 网络的同步测试。核心配置为2 路车载以太网（100/1000BASE-T1）+ 2 路标准以太网（1000BASE-T）+ 2 路 CAN/CAN FD 通道，支持 USB 3.0 和以太网双主机连接，具备透明监控、剩余总线仿真、媒体转换、故障注入等全功能，是车载 SOA 架构、域控制器以太网测试的核心设备。
VN5430 ：VN5000 系列车载以太网专用接口卡，专为车载以太网环境的仿真和测试任务优化。核心配置为6 路车载以太网 / 标准以太网可配置通道，仅支持以太网主机连接，具备更强的网络拓扑保持能力、更高的通道配置灵活性和交换机级联能力，主打车载以太网节点仿真、网络拓扑测试、多节点以太网同步监控等专项场景，适配高阶车载 EE 架构的以太网全流程测试。

二、型号命名规则

（一）GLX 系列命名规则

复制代码

GL  +  X  +  三位数字

GL：产品家族前缀，代表 GL Logger 车载数据记录仪产品线，明确归属；
X：代表 eXtension（扩展模块），标识该设备为记录仪的配套配件，无法独立工作；
三位数字 ：
- 第一位：适配的记录仪世代，4 适配 GL3000/GL4000 系列，5 适配 GL5000 系列高端记录仪；
- 后两位：核心通道规格，直接对应核心能力。415 的 15 代表 15 路 LIN 通道，427 的 27 对应 12 路 CAN+15 路 LIN 的总通道数，504 的 04 代表 4 路 CAN FD 通道。

（二）VN 系列命名规则

复制代码

VN  +  四位数字  +  可选后缀

VN：产品家族前缀，全称 Vector Network Interface，是 Vector 车载网络接口卡的统一标识；
四位数字 ：
- 第一位：产品核心定位与技术世代。1 开头为传统车载总线专用系列 （VN1600 系列），主打 CAN/LIN 等传统总线；5 开头为车载以太网融合系列（VN5000 系列），主打车载以太网 + 传统总线的融合测试；
- 第二位：产品等级，6 代表高性能全能款，4 代表入门级 / 专项功能款；
- 第三四位：核心通道规格与版本迭代号，1640 的 40 代表 4 路 CAN 主通道，5620/5430 的 20/30 代表同系列内的功能等级，数字越大功能覆盖越全面；
后缀 A：代表硬件修订版（Revision A），即同型号的硬件升级款，核心功能与协议兼容性完全向下兼容，仅优化硬件设计、新增辅助功能。例如 VN1640A 是 VN1640 的升级款，新增了通道状态 LED、优化了电气性能与抗干扰能力。

三、版本迭代与替代关系说明

GLX427/GLX415/GLX504 三者无任何互相迭代 / 替代关系 三个型号是 GL 系列扩展模块下的并行互补型号，分别对应 LIN 专项扩展、CAN+LIN 混合扩展、高性能 CAN FD 扩展三个完全不同的场景，功能互不重叠，不存在谁是谁的新版，可同时搭配同一台记录仪主机使用，实现多总线通道扩展。
VN1640A 是 VN1640 的直接硬件升级替代版 VN1640A 完全继承了 VN1640 的核心功能、通道配置与软件兼容性，替代了老款 VN1640，二者在软件工程中可无缝切换，仅硬件层面做了性能优化与功能增补，是明确的新旧版本关系。
VN5620 与 VN5430 无互相迭代 / 替代关系 二者是 VN5000 系列下的并行差异化型号，核心定位不同：VN5620 是全能型，兼顾传统总线与以太网，支持双主机接口，适配通用型融合测试场景；VN5430 是以太网专项型，主打纯以太网测试场景，通道配置灵活性与拓扑适配能力更强。二者是互补关系，不存在新旧版本替代，也无法完全互相替换。
补充：跨系列无迭代关系 VN1600 系列（含 VN1640A）与 VN5000 系列（含 VN5620/VN5430）是两条独立的产品线，分别对应传统总线与车载以太网两大技术方向，无直接的新旧迭代关系，仅根据测试场景的总线类型选择对应设备。

一、GL5370 核心定位与用途

GL5370 是 Vector GL5000 系列的高端车载多总线数据记录仪主机（独立工作设备） ，是实车路试、台架测试场景下的核心数据记录硬件，专为整车级复杂车载网络的长时间、高可靠、多总线同步数据记录设计，也是你之前询问的 GLX415/GLX427/GLX504 等扩展模块的核心适配主机。

它的核心用途与核心能力如下：

多总线同步记录 ：原生支持24 路 CAN/CAN FD 通道（其中 12 路为高性能 CAN FD，兼容 ISO/Non-ISO 标准）、6 路 LIN/RS232 通道、2 路 FlexRay 通道、1 路 MOST150 通道，可同时采集整车动力域、底盘域、车身域的所有传统总线数据，支持最高 8Mbps 的 CAN FD 高带宽数据记录。
全场景数据融合记录：除总线报文外，支持 4 路数字输入 / 输出、4 路模拟量输入，可同步采集硬线信号；支持通过 CCP/XCP 协议记录 ECU 内部标定参数，通过 UDS 诊断协议读取 ECU 故障码与内部变量；可扩展 GPS、音频、视频、车载以太网数据，实现整车全维度数据的时间同步记录。
车载路试专属优化：车规级宽温、抗振动设计，支持 6~55V 车载电源输入，待机功耗极低，适配整车三高测试、长周期路试场景；内置最大 1TB 工业级 SSD，支持环形缓冲、多级触发、数据压缩、断电数据保护，可实现无人值守的全自动记录；支持 WLAN/3G/4G 无线远程配置、数据回传，适合测试车队批量管理Vector。
扩展与复用能力：可直接搭配 GLX415/GLX427/GLX504 等 GLX 系列扩展模块，成倍扩展总线通道数量；同时支持在线模式，可作为超大通道数的总线接口卡连接 CANoe/CANalyzer，实现桌面端的总线仿真、监控、诊断测试，一机多用。

二、型号命名规则（衔接之前的 GLX/VN 系列逻辑）

复制代码

GL  +  5370

GL：产品家族前缀，全称 GL Logger，是 Vector 车载数据记录仪的统一标识，区别于 VN 系列总线接口卡、GLX 系列扩展模块；
第一位数字 5 ：产品世代与定位，代表GL5000 高端旗舰系列，区别于入门级 GL1000/GL2000、中端 GL3000/GL4000 系列，只有 5 开头的型号支持全总线类型、GLX 全系列扩展模块、车载以太网扩展；
第二位数字 3：产品功能等级，3 代表传统总线全能款，同系列中 4 开头的 GL5450 为车载以太网专项款，需搭配 GL5350/GL5370 主机使用；
后两位数字 70：同系列内的性能等级，数字越大，通道数量、CAN FD 支持能力越强。同系列中 GL5350 为基础款（20 路 CAN，仅 4 路 CAN FD），GL5370 为升级款（24 路 CAN，12 路 CAN FD），是 GL5000 系列传统总线的顶配型号。

三、版本迭代与替代关系

直接迭代关系：GL5370 是 GL5350 的同系列升级款，二者硬件形态、软件兼容性、扩展能力完全一致，仅原生通道数量、CAN FD 通道规模有差异，GL5370 向下兼容 GL5350 的所有配置与配件，可直接替代。
与 GLX 系列的关系 ：GL5370 是主机，GLX415/GLX427/GLX504 是配套扩展模块，二者无替代关系，扩展模块必须搭配 GL5370/GL5350 主机才能工作，一台主机可同时接入多台不同型号的 GLX 扩展模块，实现通道灵活扩展。
跨系列替代：GL5370 是 GL4000 系列同定位产品的换代型号，相比老款 GL4000 系列，大幅提升了 CAN FD 通道数量、数据处理性能、存储带宽与无线扩展能力，目前已全面替代老款 GL4000 系列高端型号。

补充说明

若你确实指代的是 GL5730 而非 GL5370，仅有两种可能性：

非官方渠道的定制型号 / 项目专属型号，Vector 官方公开产品手册、规格书、在售列表中均无该型号的任何信息；
混淆了 Vector 其他产品线的型号，如 VP7570（高性能测量处理主机）、VN5640（车载以太网接口卡）等，而非 GL 系列记录仪。

VN1640A的2路LIN通道

一、核心结论：VN1640A 的 2 路 LIN 通道接口位置

VN1640A 的 2 路 LIN 通道并非独立专用接口 ，而是与 CAN 通道复用物理 DB9 母头接口；标准出厂配置下，2 路 LIN 通道分别位于设备正面的 CH1、CH2 两个 DB9 接口内（1 个 DB9 接口对应 1 路 LIN 通道），通道功能由槽位内的 LIN Piggy 板卡实现。

二、VN1640A 实物接口标注参考

1. 设备正面总线接口全景图

设备正面对应的 4 个 DB9 接口，从左到右、从上到下依次为CH2、CH1、CH4、CH3 ，2 路 LIN 通道默认绑定在CH1（右上）、CH2（左上） 这两个接口；
最右侧的 Sync 接口为多设备同步接口，无 LIN 通道功能；设备背面的 CH5-IO 接口为模拟 / 数字 IO 专用接口，也不支持 LIN 通道。

2. 接口与通道对应关系补充

若你修改了设备内部 Piggy 板卡的槽位，LIN 通道的物理接口会同步变更（比如将 LIN Piggy 插到 CH3 槽位，LIN 通道就对应 CH3 的 DB9 接口）；
标准配置下，CH3、CH4 仅支持 CAN/CAN FD 通道，无 LIN 功能，仅 CH1、CH2 可支持 LIN 通道扩展。

三、LIN 通道对应 DB9 接口的引脚定义

CH1/CH2 的 DB9 母头接口，LIN 通道核心引脚定义如下（接口朝向自己、金属屏蔽壳朝上时的针脚编号）：

针脚编号	信号名称	核心功能	接线必接说明
PIN7	LIN_BUS	LIN 总线信号线	必须接，与被测 ECU 的 LIN 线直连
PIN3	GND	信号地	必须接，必须与被测 ECU / 系统共地，否则会出现通信失败
PIN9	VBAT	可选外部供电 / 唤醒	非必接，仅当需要给 LIN 从节点供电、或使用总线唤醒功能时连接

补充：同一 DB9 接口内，CAN 通道与 LIN 通道引脚完全独立，互不干扰；CAN 通道使用 PIN2 (CAN_L)、PIN7 (CAN_H)，仅当该槽位配置为 CAN 模式时生效，LIN 模式下 PIN7 仅为 LIN 信号线。

四、快速确认通道映射的方法

若不确定当前设备的 LIN 通道对应哪个物理接口，可通过 CANoe 软件一键查看：

打开 CANoe，进入 Hardware → Network Hardware 界面；
左侧选中已连接的 VN1640A 设备，找到 LINpiggy 对应的通道；
点击右下角 Driver → Pin Assignment，即可查看该 LIN 通道对应的物理接口（CHx）和完整引脚定义。

VN1640A 除开 CH1-CH4、Sync 接口的设备尾端（背面） ，共有 2 个独立接口，Vector 官方标准命名分别为USB 2.0 Type-B 主机接口 、CH5-IO（D/A IO）接口，二者功能完全独立，无 CAN/LIN 总线通信能力，分别负责设备的上位机交互 / 供电、硬线模拟 / 数字信号的输入输出。

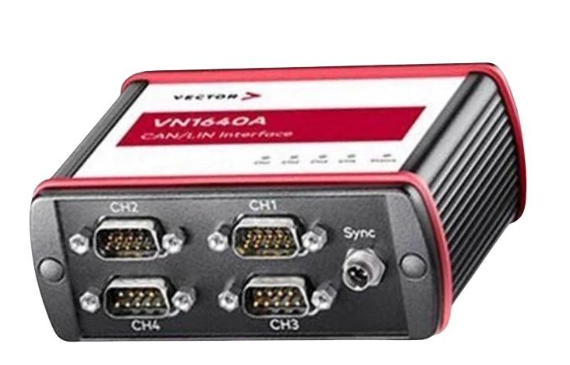

左图为设备前端：CH1-CH4 四个 DB9 总线接口 + Sync 同步接口

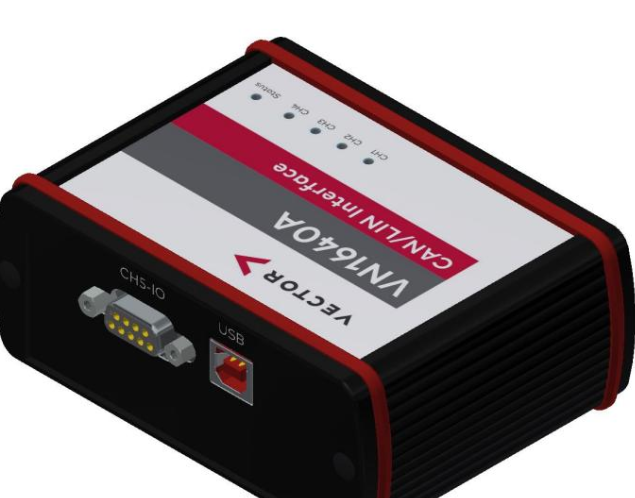

右图为设备尾端：从左到右依次为CH5-IO DB9 接口/USB 2.0 Type-B 接口

二、两个接口的详细功能与使用说明

1. USB 2.0 Type-B 接口（核心主接口）

这是 VN1640A 的核心基础接口，也是设备唯一的供电与上位机通信接口，核心用途如下：

上位机数据通信：通过 USB 线连接电脑，实现与 CANoe/CANalyzer/CANape 等 Vector 软件的双向数据交互，传输总线报文、设备配置参数、诊断指令等，是设备正常工作的必备接口。
设备整机供电：默认通过 USB 总线由电脑直接供电，无需额外外接电源，即可驱动设备全通道正常工作；仅在极端场景（如驱动多外设、高功率总线节点）才需额外辅助供电。

补充使用注意：

必须使用标配的 USB 2.0 高速合规线缆，不建议使用长距离延长线 / 分线器，避免出现通信丢包、设备识别失败、供电不足掉设备等问题；
接口向下兼容 USB 1.1，但会大幅降低数据传输带宽，不推荐使用。

2. CH5-IO 接口（D/A IO 接口，DB9 母头）

该接口是 VN1640A 的第五通道专用 IO 接口，与 CH1-CH4 的总线通道完全独立，仅用于硬线模拟 / 数字信号的采集与输出，不支持 CAN/LIN 总线通信，官方也将其命名为板载 D/A IO 通道。

核心功能与用途

1 路模拟量输入（AI）：可采集 0~18V 直流电压信号，最大耐压 50V，10bit ADC 分辨率，采样率最高 1kHz，适配 ECU 硬线电压信号、传感器模拟量信号的同步采集。
2 路数字量输入（DI）：支持 0~32V 宽电压输入，带施密特触发，可采集开关信号、高低电平脉冲、唤醒信号等，支持 1kHz 以内的低频信号采集。
1 路数字量输出（DO）：开漏输出，最大耐压 32V，峰值驱动电流 500mA，可实现对外部继电器、指示灯、ECU 唤醒引脚的控制，与总线报文联动实现自动化测试逻辑。

标准引脚定义（接口朝向自己、金属壳朝上）

引脚编号	信号名称	核心功能
PIN1	Analog Input	模拟量输入信号正极
PIN6	Analog GND	模拟量信号参考地
PIN4	Digital Input 0	数字量输入通道 0
PIN5	Digital Input 1	数字量输入通道 1
PIN8	Digital Output	数字量输出通道
PIN9	Digital GND	数字量信号地
其余引脚	未连接	无功能，禁止接线

GL5370 + GLX427 完整配合使用详解

一、二者定位与搭配核心价值

1. 硬件角色区分

GL5370 ：主记录仪主机（GL5000 系列旗舰），独立整机，自带原生总线通道、存储、时钟、供电、触发、以太网同步接口，是整套采集系统的主控、时钟基准、存储载体Vector。原生通道：24 路 CAN/CAN FD（12 路高性能 CAN FD）+6 路 LIN+2 路 FlexRay，自带 IO、GPS 扩展、SSD 存储、车规宽温运行。
GLX427 ：纯扩展从机，不能单独工作 ，仅作为 GL5370 外设，专门扩充整车 CAN+LIN 混合通道。单台 GLX427 扩展：12 路 CAN/CAN FD + 15 路 LIN，收发双全，支持诊断、XCP 标定同步记录。

2. 为什么要搭配使用（适用场景）

整车多域实车路试 / 三高 / 耐久测试，原生通道不够用：

车身大量 LIN 节点（门控、座椅、空调、后视镜、氛围灯等，单整车常超过 10 路 LIN），GL5370 自带仅 6 路 LIN，必须 GLX427 扩容；
整车多 CAN/CAN FD 网段：动力 CAN、底盘 CAN、车身 CAN、网关 CAN、诊断 CAN，原生 24 路不够，叠加 GLX427 再加 12 路 CAN；
需要同一时间基准同步采集全车所有 CAN+LIN 报文，统一时间戳，用于 AUTOSAR NM 唤醒溯源、休眠时序、故障复现、标定数据同步；
路试无人值守长时间记录，GL5370 负责存储、触发逻辑、休眠唤醒控制，GLX427 负责前端多路总线采集。

3. 通道总量叠加（单台 GLX427）

GL5370 原生 + GLX427 扩展：

CAN/CAN FD：24 + 12 = 36 路
LIN：6 + 15 = 21 路 一台 GL5370 最多可挂载多台 GLX 系列扩展模块（GLX427/GLX415/GLX504 混合搭配），通道可灵活叠加。

二、硬件物理连接、供电、同步（实操重点）

1. 通信连接（数据传输）

GL5370 机身背面有千兆管理交换机网口，GLX427 通过标准千兆网线直连 GL5370 以太网口，走 IP 传输总线数据。

级联方式：多台 GLX 模块可菊花链级联（GL5370→GLX427→GLX415→GLX504），全部由主机统一管理；
带宽：千兆网口完全承载 36 路 CAN+21 路 LIN 高负载报文无丢包。

2. 高精度时间同步（最关键）

GL5370 是全局时钟主设备 ，通过以太网硬件 PTP 精确时间协议，给所有 GLX 扩展模块下发统一时钟，同步精度微秒级：

所有 GL5370 原生通道、GLX427 的 12CAN+15LIN 共用一套时间戳；
路试分析 Trace 时，车身 LIN 报文、底盘 CAN FD 报文时序完全对齐，可精准定位wakeup line唤醒源、NM 休眠时序；
无需额外 Sync 硬线，网线同时传数据 + 同步时钟。

3. 供电方案（车规实车两种接法）

方案 A：整车 12V/24V 车载电源统一供电（路试首选）

GL5370 主机接整车常电 KL30，自带宽压 6~55V 供电；
GLX427 供电端子并联整车电源，5~30V 工作，休眠电流＜1mA，不亏电瓶；优势：熄火后记录仪整套进入低功耗等待总线唤醒，支持 AUTOSAR NM 总线唤醒启动记录。

方案 B：实验室台架直流电源

主机与 GLX427 共用一台稳压电源，共地，避免总线信号漂移、LIN 通信异常。

4. 机械安装

GL5370 背部标准 DIN 导轨 / 支架安装位，GLX427 可卡扣固定在主机侧边或车载测试箱内，配套 Vector 原厂固定套件。

三、软件配置流程（Vector Logger Suite VLS）

整套设备统一用 Vector Logger Suite 配置，GLX427 通道在软件内自动识别，无需单独驱动。

步骤 1：硬件识别

GL5370 上电，网线连接 GLX427；
PC 以太网直连 GL5370，打开 VLS，自动扫描硬件拓扑；
左侧硬件树同时显示：GL5370（Host）+ GLX427（Extender），区分原生通道与扩展通道。

步骤 2：通道区分与命名规则

软件内通道编号自动区分，方便工程映射：

GL5370 原生 CAN：CAN 1~CAN24；原生 LIN：LIN1~LIN6
GLX427 扩展 CAN：CAN 101~CAN112；扩展 LIN：LIN 101~LIN115 可自定义网络名称（BodyCAN、DoorLIN 等）匹配整车 DBC。

步骤 3：总线参数配置（GLX427 特有）

GLX427 所有通道支持完整总线功能，配置项与主机通道完全一致：

CAN/CAN FD：波特率、ISO 标准、SIC 收发器、终端电阻开启 / 关闭；
LIN：波特率、主 / 从模式、调度表、LIN 诊断；
全局功能：CAN UDS 诊断记录、CCP/XCP 标定同步采集、报文过滤、触发条件。

步骤 4：统一记录触发、休眠唤醒逻辑（主机统一管控）

所有触发、启停、休眠策略全部在 GL5370 主机配置，GLX427 仅负责采集，服从主机指令：

总线唤醒触发：检测 CAN NM 报文、LIN 唤醒帧自动启动记录；
硬线触发：GL5370 自带 DI 口接车门开关、点火信号；
超时停止：总线无报文 N 分钟自动休眠，整套（主机 + GLX427）同步进入低功耗；
分段存储、环形缓存、断电保护：数据统一存入 GL5370 内置 SSD，GLX427 无本地存储。

步骤 5：离线回放 / 在线联调 CANoe 两种模式

离线路试数据：VLS 导出 ASC/MF4 文件，所有主机 + GLX427 通道数据合并在单一文件，时间戳统一，CANoe 直接打开分析全车总线时序；
在线仿真模式：GL5370 通过 USB / 以太网连接 CANoe，主机原生通道 + GLX427 扩展通道全部映射至 CANoe 硬件通道，可一边仿真报文、一边同步采集实车数据，兼顾台架开发与实车记录。

四、搭配使用优势（对比单独 GL5370 或单 GLX415/GLX504）

混合通道一步到位：同时扩 CAN+LIN，不用分开挂 GLX415（纯 LIN）+GLX504（纯 CAN FD），布线、配置更简单；
统一时钟基准：全车 CAN/LIN 时序完全对齐，NM 唤醒、休眠、故障时序分析无时间误差；
统一供电、统一休眠逻辑：整套设备同步唤醒 / 休眠，静态电流可控，路试长期测试不亏电；
软件一体化管理：一套 VLS 工程管理全部通道，无需多套配置文件；
收发双向支持：GLX427 通道可发报文，支持实车上 UDS 诊断、主动发送 NM 报文测试唤醒逻辑（对应你之前问的 Autosar NM、wakeup line 溯源场景）。

五、常见搭配组合与限制

单 GL5370 + 1 台 GLX427：中小型整车车身网络，36CAN+21LIN，绝大多数乘用车够用；
GL5370 + GLX427 + GLX504：高端车型大量高速 CAN FD 网段，GLX504 补充高性能 SIC CAN FD 通道；
GL5370 + GLX427 + GLX415：超多路 LIN 豪华车（多座椅、多门、多氛围灯）；

硬件限制

GLX 系列扩展模块不能脱离 GL5370/GL5350 主机独立使用；
所有扩展模块时钟、存储、触发完全依赖主机，无法单独配置记录逻辑；
网线必须千兆，百兆网线会出现高负载报文丢包。

六、实操典型应用案例（贴合你之前 NM 唤醒需求）

整车路试休眠唤醒测试：

GL5370 主机采集动力 / 底盘 CAN，GLX427 采集 4 门 RDCU、座椅、空调 LIN 总线；
VLS 配置总线唤醒触发：检测 AUTOSAR NM 唤醒报文自动开始记录；
拉动后门把手，RDCU 本地唤醒，发送 NM 报文唤醒全网；
MF4 文件中 GL5370 原生 CAN 与 GLX427 LIN 报文微秒级对齐，可清晰看到 RDCU 唤醒报文时序、各 ECU 被动唤醒延迟，精准标注wakeup line:RDCU；
熄火锁车后，全网 NM 报文停止，主机统一计时，同步控制 GLX427 进入休眠，记录静态电流与总线睡眠时序。

七、和 VN1640A 的本质区别（避免混淆）

GL5370+GLX427：离线记录仪，主打长时间实车路试、无人值守存储、多路总线同步录数据；
VN1640A：桌面在线接口卡，仅电脑联机时使用，通道少（4CAN+2LIN），无本地存储，用于台架 CANoe 仿真、诊断调试，不适合整车路试采集。
