工程师硬件学习笔记：串口‑总线体系与三电试验室异构系统集成深度实战

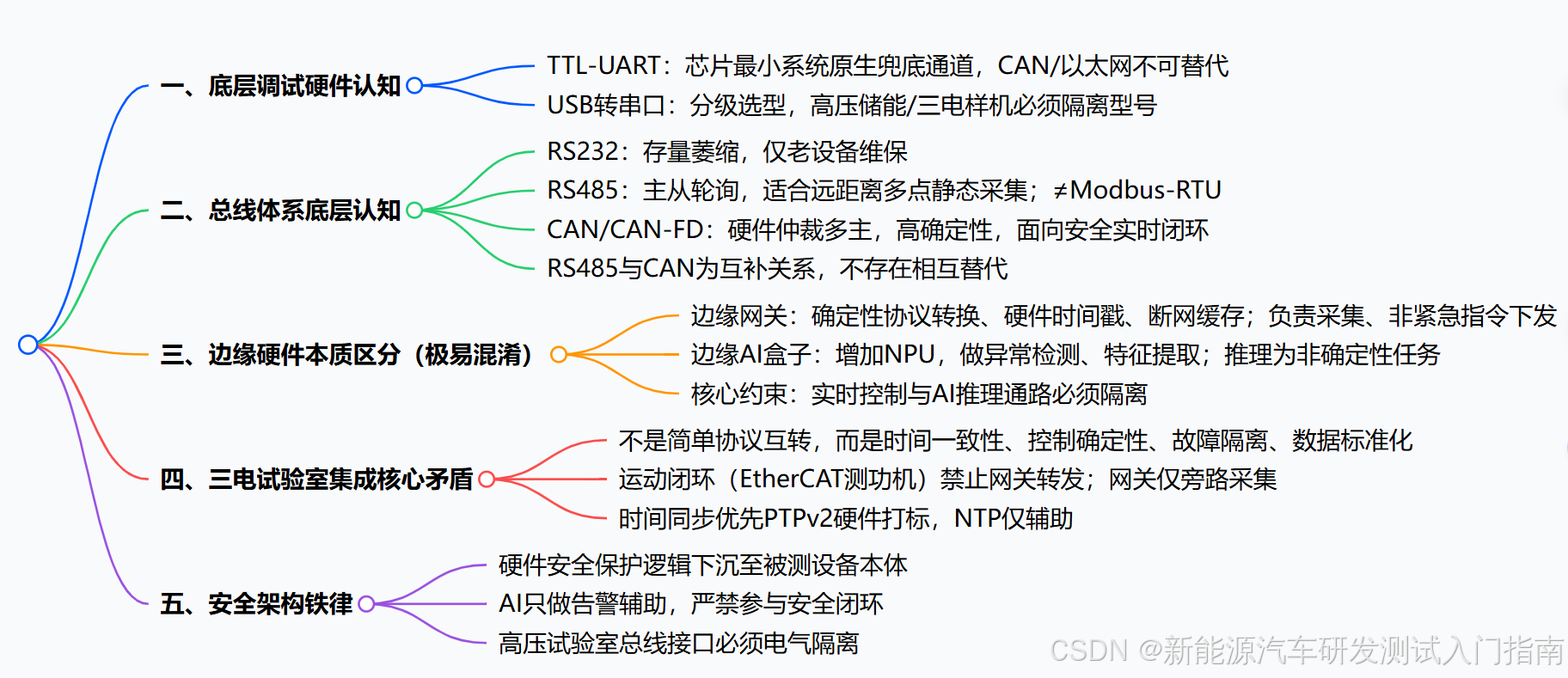

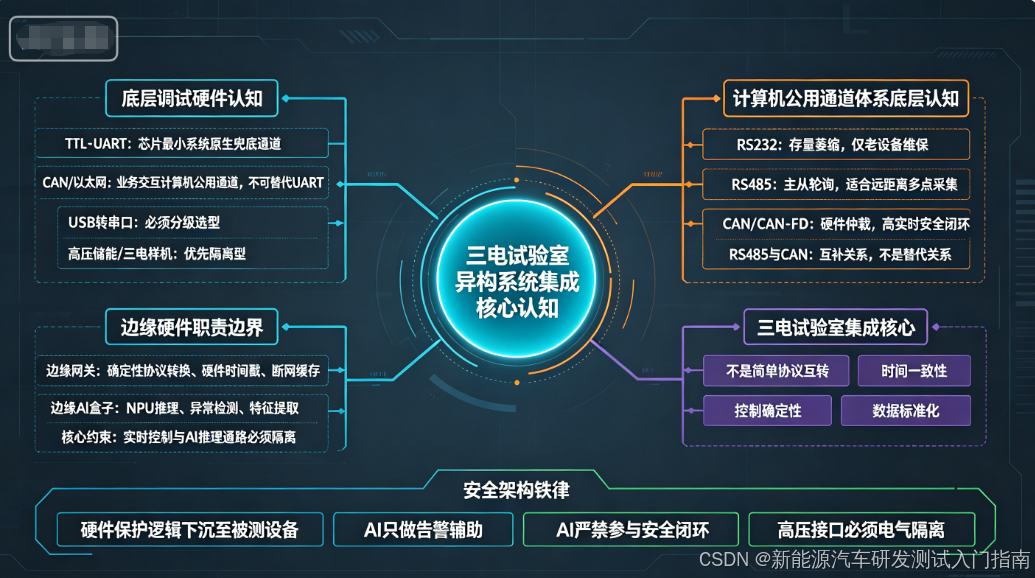

核心定位：跳出名词科普，从硬件底层失效机理→总线选型权衡→网关硬件本质→试验室系统落地→安全约束形成完整技术链条，消除知识点堆砌，前后内容强关联；结论前置附带思维导图，全文沿着"调试工具→总线底层原理→硬件网关架构→试验室工程落地→风险与架构原则"一条主线递进。
🎯核心结论
- TTL‑UART的不可替代性来自芯片最小系统硬件原生输出，不是软件功能。MCU内核死机、CAN控制器Off、以太网PHY失效，只要电源、复位、晶振正常，UART仍能输出堆栈与寄存器；CAN/车载以太网做不到这一点，因此车规ECU必须保留UART调试测试点，USB转TTL隔离调试工具是故障兜底手段，不会被整车总线替代。
- RS485与CAN‑FD不存在竞争替代，属于系统层级互补总线：RS485面向远距离、多节点、非安全关键的静态数据采集；CAN‑FD面向舱内高实时、安全相关闭环控制。工程上大量三电设备同时搭载两套总线，分别承担不同职责。Modbus‑RTU是上层应用协议，和RS485物理层解耦，很多通讯偶发故障根源就是混淆物理层、链路层、应用层边界。
- 边缘网关≠边缘AI盒子。网关承担确定性任务：总线接入、协议标准化、硬件时间戳、断网缓存；AI盒子叠加NPU做非确定性推理。试验室架构最大风险：把实时采集控制和AI推理跑在同一硬件实例，AI计算抖动破坏控制确定性，必须通路隔离。
- 三电试验室异构设备集成，核心难点不是协议互相翻译，而是多设备时间对齐、控制确定性保障、故障域隔离、试验数据标准化。运动控制闭环（测功机EtherCAT）不能经网关转发；网关定位是旁路采集、下发非紧急指令；全局PTPv2硬件时间戳是联合试验、AI数据集的基础，软件NTP无法满足三电测试精度。
- 安全架构铁律：过压、过流、过热等硬保护逻辑必须下沉被测设备硬件；网关、AI盒子只做采集、告警、辅助分析，绝对不能介入安全闭环；高压试验室所有外部总线接口必须具备电气隔离，规避地电位差烧毁样机板卡。
目录
- 引子：从现场调试痛点，建立完整技术视角
- 底层调试通道：TTL‑UART与USB转串口工具工程深度解析
- 现场总线体系：RS485、CAN‑FD底层机制与选型权衡
- 边缘硬件体系：网关、AI盒子的工程本质与职责边界
- 承接前面总线与边缘硬件：三电试验室异构系统集成实战
- 试验室AI数据分析落地：承接硬件输出的数据，明确能力与安全约束
- 系统性工程避坑与架构设计原则
1‑引子：从现场调试痛点，建立完整技术视角
在三电硬件开发、台架测试、储能现场调试过程中，工程师经常遇到一系列关联性很强的工程问题：
- 整车CAN总线Bus‑Off，OBD完全无响应，只能依靠板载排针抓取故障日志；
- 储能现场普通USB‑485转换器反复烧芯片，甚至击穿BMS通讯外设；
- RS485波形看着正常，Modbus‑RTU却偶发通讯报错；
- 试验室多台设备联合试验，各个设备时间轴对不齐，试验数据无法合并分析；
- 把AI推理部署在网关上之后，出现总线报文丢包、采集抖动。
这些问题并不是孤立现象，根源来自：对调试接口底层硬件属性、总线分层模型、边缘硬件职责边界、试验室系统架构约束 理解碎片化。
本文沿着一条完整链路展开：底层调试硬件 → 现场总线机制 → 边缘硬件能力边界 → 试验室系统集成落地 → 上层AI数据应用，上层所有应用的可行性，全部受底层硬件机制约束，每一章内容为后一章做技术铺垫。
2‑底层调试通道：TTL‑UART与USB转串口工具工程深度解析
承接引子中"整车网络瘫痪只能靠UART排针定位故障"的痛点，本节解释为什么UART具备这种兜底能力，同时厘清USB转串口工具分级，为后面RS485总线、网关接入打下硬件基础。

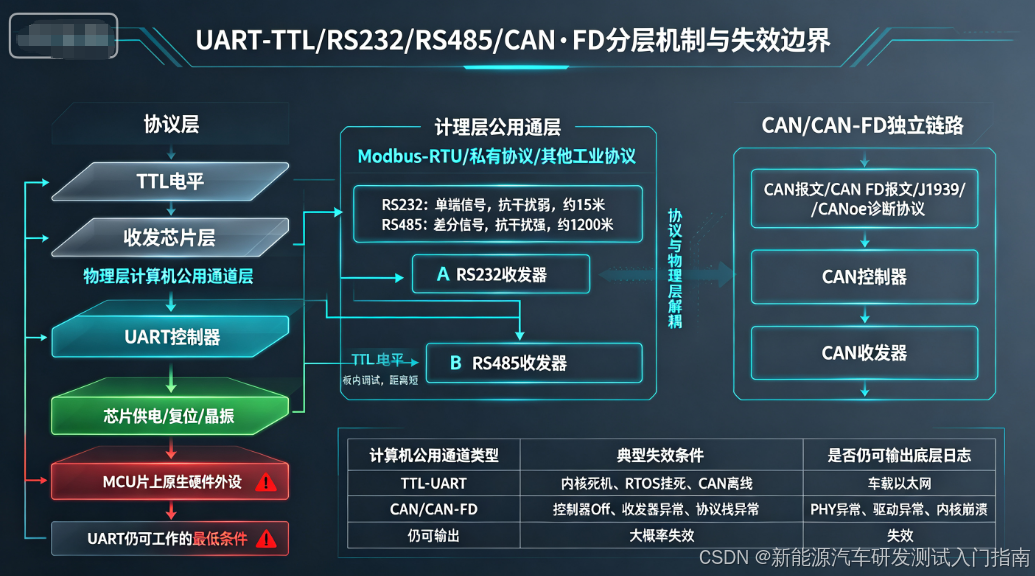

🖼图1：总线分层失效边界框图
UART是MCU片上硬件外设，不是软件模拟接口。它的最小运行条件：芯片供电正常、复位释放、晶振工作；不需要RTOS、不需要协议栈、不需要外部收发器 。
对比CAN、车载以太网：二者依赖外部收发器、控制器初始化、完整软件协议栈；一旦内核死机，上层总线直接停止输出。
工程推论：TTL‑UART是唯一在Bootloader、内核panic、整车业务总线全部失效场景下，仍然可以输出寄存器与堆栈信息的硬件通道。量产ECU即使外壳不对外引出，硬件层面也建议保留测试焊盘；直接裁剪UART调试点，样机死机后会完全失去故障诊断手段。
TTL只是芯片IO电平，经过收发芯片转换，才变成RS232或RS485物理信号。很多工程师混淆UART控制器、TTL电平、RS485物理层，是串口调试故障的常见来源。
📋表2‑1 USB转串口产品工程分级与约束
| 等级 | 硬件特征 | 适用场景 | 禁止场景 |
|---|---|---|---|
| 消费级CH340无隔离 | 无电气隔离，ESD防护弱 | 桌面开发板调试 | 储能现场、高压三电样机、国网验收 |
| 普通工业级 | 简易光电隔离，基础宽温 | 普通PLC变频器调试 | 地电位差大的储能柜、高压台架 |
| 试验室/国网级 | 独立隔离电源、1500V隔离耐压、浪涌防护 | 储能验收、BMS样机调试、高压台架调试 | 无禁止，强电磁高压环境首选 |
工程关联点（衔接后续RS485、网关章节）：
现场手持USB转485属于临时调试工具；长期机柜采集场景，不能依靠手持转换器，需要使用多路隔离的边缘网关。二者硬件底层都是RS485，但是可靠性、运行定位完全不同。无线DTU不能替代有线485，当设备整机掉电、总线故障时，无线模块同样失效，有线物理接口才是故障兜底。
3‑现场总线体系：RS485、CAN‑FD底层机制与选型权衡
承接上一章RS485物理层，继续向上解析链路层、应用层，厘清Modbus‑RTU定位；对比CAN‑FD，建立总线选型判断依据，为后面试验室网关协议转换做理论基础。

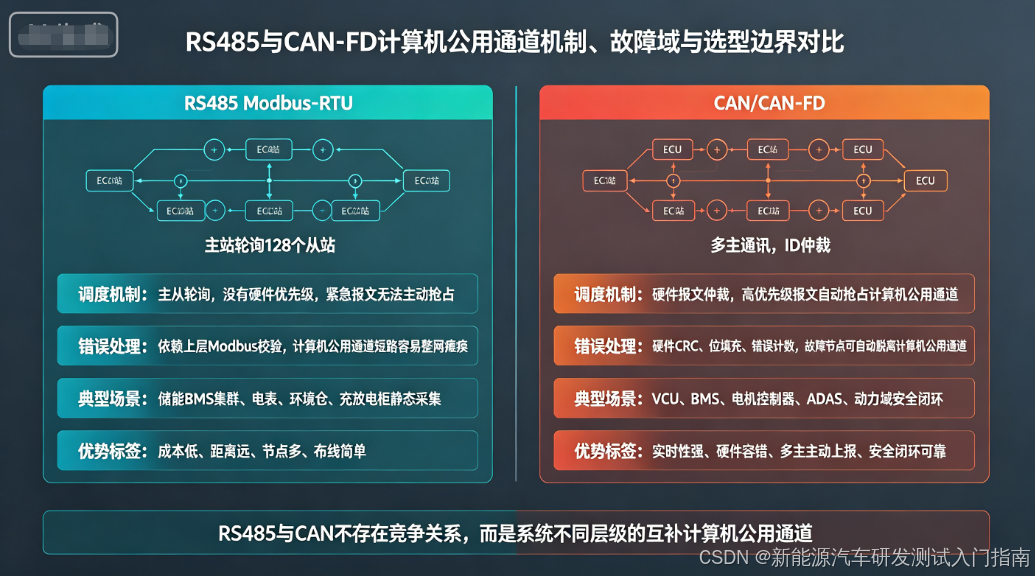

🖼图2：RS485 Modbus‑RTU与CAN‑FD机制对比框图
3.1 Modbus‑RTU分层本质
Modbus‑RTU是应用层协议，定义功能码、寄存器、CRC校验，它不定义电气物理层。完整分层：
- 物理层：RS232/RS485/RS422，定义差分电平、传输距离；
- 链路层：依靠3.5字符间隔识别帧边界；
- 应用层：功能码读写寄存器。
高频工程误区：把RS485硬件等同于Modbus‑RTU。RS485硬件波形完好，仅代表物理层正常，链路层帧间隔异常、应用层功能码错误依然会通讯失败。排故顺序必须由下至上：物理层→链路层→应用层。
关联后续网关：协议网关做Modbus转换，本质是对完整三层进行解析转发，不是简单电平透传。廉价模块只做电平转发，不解析协议，会给试验室带来大量隐性问题。
3.2 RS485与CAN‑FD深度对比
📋表3‑1 RS485与CAN‑FD工程维度对比
| 对比维度 | RS485（Modbus‑RTU） | CAN/CAN‑FD |
|---|---|---|
| 调度机制 | 主从轮询，无硬件报文仲裁 | 硬件报文仲裁，多主机制，ID优先级抢占 |
| 实时性 | 轮询周期受从站数量影响，毫秒级，无硬件优先级 | 硬件仲裁，高优先级报文抢占总线，微秒级确定性 |
| 错误处理 | 无硬件CRC，校验依赖上层协议；总线短路整网瘫痪 | 硬件CRC、错误计数；故障节点自动脱离总线，故障隔离 |
| 典型定位 | 远距离多点静态采集，非安全关键指令 | 整车安全闭环、动力域实时交互 |
二者不存在竞争，是系统不同层级的互补总线。以PCS储能变流器为例：内部控制功率回路使用CAN‑FD实现高实时安全闭环；对外多簇BMS数据采集，使用RS485 Modbus‑RTU。
趋势判断：RS232持续消亡；RS485不会消失，存量设备+储能光伏增量持续拉动需求；CAN‑FD持续作为车载动力安全总线。
承接下一章：试验室同时存在RS485设备、CAN‑FD设备，协议、时序、电气各不相同，就需要边缘网关完成异构总线接入。
4‑边缘硬件体系：网关、AI盒子的工程本质与职责边界
承接上一章多种异构总线，现在解决：如何把不同总线设备接入统一测试平台；厘清网关与AI盒子的边界，这是试验室架构设计的核心前提。

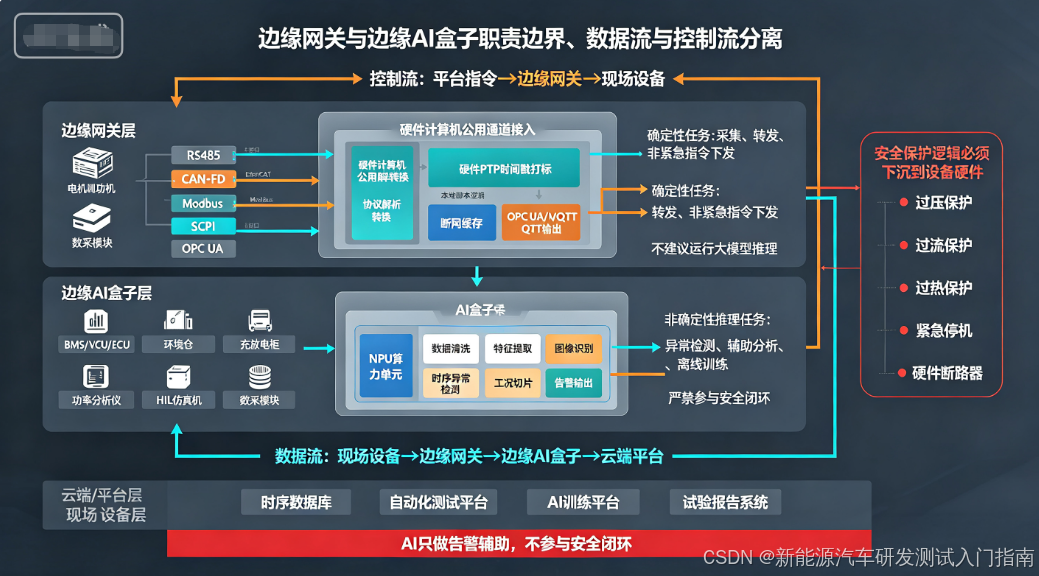

🖼图3：现场设备‑边缘网关‑边缘AI盒子‑云端分层架构图
很多工程师把边缘网关、边缘AI盒子混为一谈，本质是没有区分确定性采集控制任务 和非确定性AI推理任务。
4.1 边缘网关
边缘网关面向确定性任务：多路硬件总线控制器接入、协议解析转换、报文过滤、本地简单布尔脚本逻辑、断网持久化缓存、硬件控制器级别时间戳打标。
- 手持USB转485：临时调试工具，不支持7×24小时长期运行；
- 边缘网关：机柜固定部署，承接RS485、CAN‑FD等多路异构总线，输出标准化OPC UA/MQTT测点，对接上层自动化平台。
网关能力边界：擅长确定性协议转发、采集、非紧急指令下发；不适合运行大算力AI推理。
4.2 边缘AI盒子
边缘AI盒子 = 硬件平台 + NPU算力单元。它可以接收网关输出标准化时序数据，完成时序异常检测、特征提取、图像识别。
AI推理属于非确定性计算，推理耗时随输入数据动态变化，CPU负载不可预测。
硬性架构约束：实时采集控制通路，和AI推理通路硬件分离。如果把AI推理运行在协议网关硬件上，AI算力波动会抢占CPU资源，造成总线报文丢包、时间戳漂移，直接破坏三电测试的时序可靠性。
数据流与控制流分离规则：
- 数据流：现场设备 →边缘网关（硬件总线接入、协议转换、硬件PTP时间戳）→分两路：①上送自动化测试平台；②推送边缘AI盒子做预处理；可选择上传云端离线训练。
- 控制流：自动化平台下发指令经过网关下发设备；安全保护逻辑执行主体永远是被测设备硬件，网关只转发指令，不做安全判断。
承接下一章：基于网关、AI盒子的能力边界，落地完整三电试验室系统架构。
5‑承接前面总线与边缘硬件：三电试验室异构系统集成实战

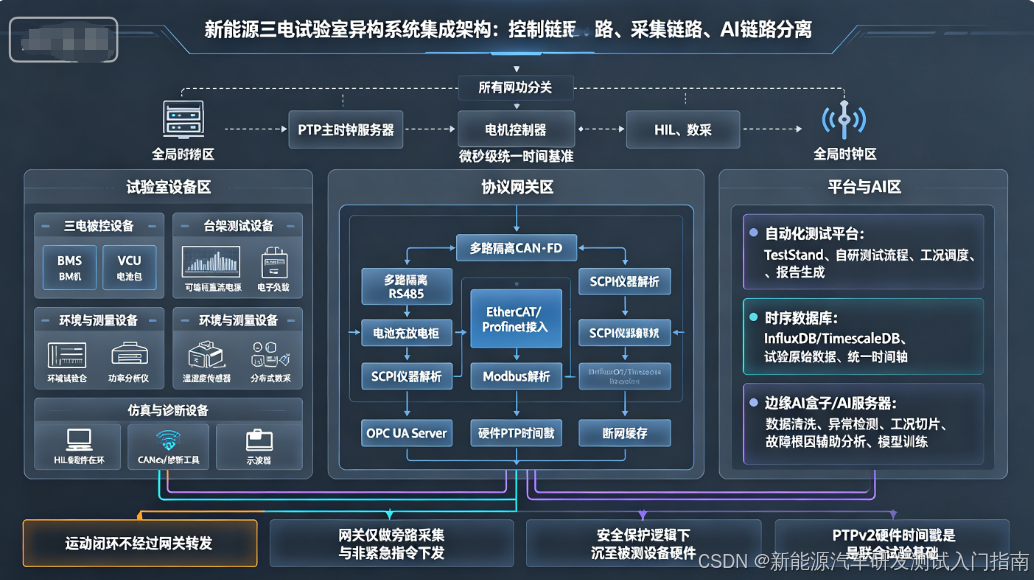

🖼图4：三电试验室完整硬件架构框图
试验室现状：测功机、HIL、充放电柜、环境仓、功率分析仪来自不同供应商，接口混杂CAN‑FD、RS485 Modbus‑RTU、EtherCAT、SCPI；各设备时钟独立，时间轴无法对齐，自动化平台难以统一调度。
基于前面章节的总线分层、网关职责边界，试验室集成的核心矛盾不是简单协议互转，而是多源设备时间一致性、控制确定性、故障隔离、数据标准化。
📋表5‑1 试验室设备接口、风险点汇总
| 试验室设备 | 接口&协议 | 集成关键约束（来自前面总线知识） |
|---|---|---|
| 电池充放电柜 | CAN‑FD / RS485 Modbus‑RTU / OPC UA | 老设备RS485必须接入网关隔离通道；保护阈值配置在设备本体 |
| 电机测功机 | EtherCAT / Profinet / CAN | EtherCAT运动闭环严禁网关转发，网关仅读取转速扭矩测点 |
| HIL硬件在环 | CAN/CAN‑FD、EtherCAT、网口 | CAN报文旁路采集，网关不干预HIL仿真闭环 |
| 环境试验仓 | RS485 Modbus‑RTU、网口 | Modbus注意帧间隔问题；紧急停机逻辑保留温箱本体 |
| 功率分析仪、可编程电源 | SCPI网口、Modbus‑TCP | SCPI指令延迟波动大，网关做协议标准化转换 |
5.1 网关选型关键指标（和前文知识点一一对应）
- 总线硬件：CAN‑FD硬件原生隔离控制器；多路互相电气隔离RS485通道，规避地电位差损坏样机；EtherCAT必须硬件原生控制器，拒绝软件模拟。
- 时间同步：拒绝仅NTP软件打时间戳；三电联合试验要求PTPv2硬件控制器级别打标，时间戳是报文进入硬件控制器时刻生成，不是上层软件线程标记。软件打标会受CPU负载发生漂移，试验数据集失效。
- 协议能力：Modbus‑RTU解析后向上输出OPC UA，禁止底层直接485转CAN电平映射（RS485轮询不确定性带入CAN总线，破坏CAN确定性，对应第三章总线机制）。
- 缓存与脚本：断网持久化缓存，网络恢复自动补传；脚本区分实时/非实时任务。
5.2 两套落地架构
方案A：中小型试验室（3‑5台台架）
硬件组合：试验室级协议网关（无NPU算力） + 独立边缘AI盒子
- 协议网关就近接入台架CAN‑FD、RS485设备，完成协议解析、硬件PTP打时间戳，输出标准化OPC UA测点；
- AI盒子独立硬件，接收网关输出时序数据，做数据预处理、异常检测；
架构逻辑：严格遵守第四章"实时通路与AI推理通路硬件隔离"原则。
方案B：大型多台架试验室
- 分布式就近部署：每一套台架部署一台本地协议网关，减少总线线缆干扰，本地硬件PTP打标；
- 部署全局PTP主时钟服务器，网关、HIL、数采全部同步统一时钟基准；
- 高性能边缘AI服务器汇总全部台架时序数据。
6‑试验室AI数据分析落地：承接硬件输出的数据，明确能力与安全约束
承接上一章网关输出标准化时序数据集，定义AI可以做什么、绝对不能做什么，延续前面硬件安全约束。
完整数据流链路：
被测硬件设备 →协议网关（硬件总线接入、协议转换、硬件PTP时间戳、报文过滤、断网缓存）→OPC UA/MQTT →时序数据库 →边缘AI盒子分析
AI可落地业务：
- 数据预处理：噪声过滤、丢包补齐、数据集标准化；
- 实时时序异常识别：单体电压跳变、温度漂移，输出告警；
- 工况切片：自动划分充电、放电、耐久循环片段，降低人工标注；
- 故障辅助根因分析：BMS误保护、热风险早期征兆识别；
- 离线模型训练：标注数据集上传训练服务器迭代模型。
🔴安全红线（继承前文硬件安全原则）
AI推理存在超时、模型失效风险，只允许告警、辅助分析；过压、过流、过热安全闭环保护，必须由BMS、充放电设备硬件本体完成，AI严禁介入安全闭环。
7‑系统性工程避坑与架构设计原则
汇总全文知识点，形成可落地的架构设计准则，所有坑点都可以回溯到前面章节底层原理。
7.1高频踩坑清单
❌使用485直接映射转CAN模块：违背第三章总线调度机制，RS485轮询延迟污染CAN确定性；正确做法：网关解析Modbus，向上输出OPC UA。
❌仅依靠NTP软件时间戳：忽略第五章硬件时间戳要求，多设备曲线无法对齐，AI数据集失效；联合试验必须PTPv2硬件打标。
❌EtherCAT运动闭环经过网关转发：运动闭环实时性被破坏，网关只做测点采集。
❌在协议网关硬件运行大模型AI推理：违背第四章通路隔离原则，非确定推理抢占CPU，破坏采集实时性。
❌无隔离网关接入高压三电/储能设备：第二章、第五章说明，试验室地电位差客观存在，容易烧毁样机板卡。
7.2 架构设计六大核心原则
- 兜底调试通道原则：TTL‑UART是MCU硬件原生兜底通道，硬件保留测试点，不可完全裁剪；CAN、以太网无法替代底层调试串口。
- 分层解耦原则：严格区分物理层‑链路层‑应用层，不要把硬件接口和上层协议绑定混淆。
- 链路分离原则：实时运动控制链路、采集链路、AI推理链路逻辑/硬件隔离；非确定性计算不能侵入实时通路。
- 硬件时间戳原则：多设备联合测试，时间戳尽量在硬件控制器层面生成，拒绝上层软件线程打标。
- 安全下沉原则：安全保护逻辑下沉被测设备硬件；网关、AI仅做采集告警，不参与安全闭环。
- 存量兼容原则 ：RS485不会消亡，大量存量储能三电设备依赖它，依靠隔离网关完成标准化接入。
