UE5 简单 Mesh Shader 制作流程

XSJHelloMeshShaderPass.h

复制代码

#pragma once
#include "RenderGraphResources.h"
class FRDGBuilder;
class FViewInfo;
void AddXSJHelloMeshShaderPass(
FRDGBuilder& GraphBuilder,
const FViewInfo& View,
FRDGTextureRef SceneColorTexture);

这里按照之前的文章，没什么好讲的，只是声明函数

XSJHelloMeshShaderPass.cpp

cpp 复制代码

#include "XSJHelloMeshShaderPass.h"

#include "DataDrivenShaderPlatformInfo.h"
#include "GlobalShader.h"
#include "PipelineStateCache.h"
#include "RenderGraphBuilder.h"
#include "RenderGraphUtils.h"
#include "RHIStaticStates.h"
#include "SceneRendering.h"
#include "ShaderParameterUtils.h"

class FXSJHelloMeshShaderMS : public FGlobalShader
{
	DECLARE_GLOBAL_SHADER(FXSJHelloMeshShaderMS);
	SHADER_USE_PARAMETER_STRUCT(FXSJHelloMeshShaderMS, FGlobalShader);

	BEGIN_SHADER_PARAMETER_STRUCT(FParameters, )
		SHADER_PARAMETER(FVector4f, DebugColor)
	END_SHADER_PARAMETER_STRUCT()

public:
	static bool ShouldCompilePermutation(
		const FGlobalShaderPermutationParameters& Parameters)
	{
		return RHISupportsMeshShadersTier0(Parameters.Platform);
	}
};

IMPLEMENT_GLOBAL_SHADER(
	FXSJHelloMeshShaderMS,
	"/Engine/Private/XSJ/XSJHelloMeshShader.usf",
	"MainMS",
	SF_Mesh);

class FXSJHelloMeshShaderPS : public FGlobalShader
{
	DECLARE_GLOBAL_SHADER(FXSJHelloMeshShaderPS);
	SHADER_USE_PARAMETER_STRUCT(FXSJHelloMeshShaderPS, FGlobalShader);

	BEGIN_SHADER_PARAMETER_STRUCT(FParameters, )
		SHADER_PARAMETER(FVector4f, DebugColor)
		RENDER_TARGET_BINDING_SLOTS()
	END_SHADER_PARAMETER_STRUCT()

public:
	static bool ShouldCompilePermutation(
		const FGlobalShaderPermutationParameters& Parameters)
	{
		return RHISupportsMeshShadersTier0(Parameters.Platform);
	}
};

IMPLEMENT_GLOBAL_SHADER(
	FXSJHelloMeshShaderPS,
	"/Engine/Private/XSJ/XSJHelloMeshShader.usf",
	"MainPS",
	SF_Pixel);

BEGIN_SHADER_PARAMETER_STRUCT(FXSJHelloMeshShaderPassParameters, )
	SHADER_PARAMETER_STRUCT_INCLUDE(
		FXSJHelloMeshShaderMS::FParameters,
		MS)

	SHADER_PARAMETER_STRUCT_INCLUDE(
		FXSJHelloMeshShaderPS::FParameters,
		PS)
END_SHADER_PARAMETER_STRUCT()

void AddXSJHelloMeshShaderPass(
	FRDGBuilder& GraphBuilder,
	const FViewInfo& View,
	FRDGTextureRef SceneColorTexture)
{
	if (!GRHISupportsMeshShadersTier0)
	{
		return;
	}

	if (!SceneColorTexture)
	{
		return;
	}

	FXSJHelloMeshShaderPassParameters* PassParameters =
		GraphBuilder.AllocParameters<
			FXSJHelloMeshShaderPassParameters>();

	PassParameters->MS.DebugColor =
		FVector4f(1.0f, 0.1f, 0.0f, 1.0f);

	PassParameters->PS.DebugColor =
		FVector4f(1.0f, 1.0f, 1.0f, 0.85f);

	PassParameters->PS.RenderTargets[0] =
		FRenderTargetBinding(
			SceneColorTexture,
			ERenderTargetLoadAction::ELoad);

	TShaderMapRef<FXSJHelloMeshShaderMS> MeshShader(
		View.ShaderMap);

	TShaderMapRef<FXSJHelloMeshShaderPS> PixelShader(
		View.ShaderMap);

	const FIntRect ViewRect = View.ViewRect;

	GraphBuilder.AddPass(
		RDG_EVENT_NAME("XSJ.HelloMeshShader"),
		PassParameters,
		ERDGPassFlags::Raster,
		[
			PassParameters,
			MeshShader,
			PixelShader,
			ViewRect
		](FRDGAsyncTask, FRHICommandList& RHICmdList)
		{
			FGraphicsPipelineStateInitializer GraphicsPSOInit;
			RHICmdList.ApplyCachedRenderTargets(GraphicsPSOInit);

			GraphicsPSOInit.BlendState =
				TStaticBlendState<
					CW_RGBA,
					BO_Add,
					BF_SourceAlpha,
					BF_InverseSourceAlpha,
					BO_Add,
					BF_One,
					BF_InverseSourceAlpha>::GetRHI();

			GraphicsPSOInit.RasterizerState =
				TStaticRasterizerState<
					FM_Solid,
					CM_None>::GetRHI();

			GraphicsPSOInit.DepthStencilState =
				TStaticDepthStencilState<
					false,
					CF_Always>::GetRHI();

			GraphicsPSOInit.BoundShaderState.SetMeshShader(
				MeshShader.GetMeshShader());

			GraphicsPSOInit.BoundShaderState.PixelShaderRHI =
				PixelShader.GetPixelShader();

			GraphicsPSOInit.PrimitiveType = PT_TriangleList;

			SetGraphicsPipelineState(
				RHICmdList,
				GraphicsPSOInit,
				0);

			SetShaderParameters(
				RHICmdList,
				MeshShader,
				MeshShader.GetMeshShader(),
				PassParameters->MS);

			SetShaderParameters(
				RHICmdList,
				PixelShader,
				PixelShader.GetPixelShader(),
				PassParameters->PS);

			RHICmdList.SetViewport(
				ViewRect.Min.X,
				ViewRect.Min.Y,
				0.0f,
				ViewRect.Max.X,
				ViewRect.Max.Y,
				1.0f);

			RHICmdList.DispatchMeshShader(1, 1, 1);
		});
}

FXSJHelloMeshShaderMS

这个PS只是定义了一个颜色，并没有其他信息

复制代码

IMPLEMENT_GLOBAL_SHADER(FMyVS, "...", "MainVS", SF_Vertex);
IMPLEMENT_GLOBAL_SHADER(FMyPS, "...", "MainPS", SF_Pixel);
IMPLEMENT_GLOBAL_SHADER(FMyCS, "...", "MainCS", SF_Compute);
IMPLEMENT_GLOBAL_SHADER(FMyMS, "...", "MainMS", SF_Mesh);

它们 C++ 都可以继承：

复制代码

public FGlobalShader

这里IMPLEMENT_GLOBAL_SHADER(XXX, SF_Meh)就说明它是MeshShader了

这三个东西：

复制代码

"MainMS", SF_Mesh
"MainPS", SF_Pixel

同一个 .usf 文件只是源码容器，UE 会把它编译成两个完全不同的 shader bytecode。

你现在是这样：

复制代码

IMPLEMENT_GLOBAL_SHADER(
	FXSJHelloMeshShaderMS,
	"/Engine/Private/XSJ/XSJHelloMeshShader.usf",
	"MainMS",
	SF_Mesh);

这表示：

复制代码

从 XSJHelloMeshShader.usf 里找 MainMS()
把它编译成 Mesh Shader

然后这个：

复制代码

IMPLEMENT_GLOBAL_SHADER(
	FXSJHelloMeshShaderPS,
	"/Engine/Private/XSJ/XSJHelloMeshShader.usf",
	"MainPS",
	SF_Pixel);

表示：

复制代码

从同一个 usf 里找 MainPS()
把它编译成 Pixel Shader

数量通常一进一出可决定输出多少顶点三角形数量由索引和 Draw Call 决定可决定输出多少三角形连接关系由 Index Buffer 决定 Shader 直接写出三角形索引几何剔除难以整体剔除可直接输出 0 个图元执行模型各顶点相对独立线程组协作、共享数据管线角色只负责顶点变换替代 VS 和传统图元组装等阶段

Meshlet 是把一个大网格（Mesh）预先切分得到的"小型三角形簇"。

复制代码

一个完整 Mesh
├─ Meshlet 0：几十个顶点、几十个三角形
├─ Meshlet 1：几十个顶点、几十个三角形
├─ Meshlet 2：几十个顶点、几十个三角形
└─ ...

每个 Meshlet 通常包含：

一小组顶点
一组局部三角形索引
包围球或包围盒
用于背面剔除的法线锥等辅助数据

BEGIN_SHADER_PARAMETER_STRUCT(FXSJHelloMeshShaderPassParameters, )
SHADER_PARAMETER_STRUCT_INCLUDE(
FXSJHelloMeshShaderMS::FParameters,
MS)
复制代码
```
  SHADER_PARAMETER_STRUCT_INCLUDE(
  	FXSJHelloMeshShaderPS::FParameters,
  	PS)
```
END_SHADER_PARAMETER_STRUCT()

等价概念大致是：

复制代码

struct FXSJHelloMeshShaderPassParameters
{
    FXSJHelloMeshShaderMS::FParameters MS;
    FXSJHelloMeshShaderPS::FParameters PS;
};

因此可以这样赋值：

复制代码

auto* PassParameters =
    GraphBuilder.AllocParameters<FXSJHelloMeshShaderPassParameters>();

PassParameters->MS.SomeBuffer = MeshBuffer;
PassParameters->MS.SomeValue  = 123;

PassParameters->PS.SomeTexture = Texture;
PassParameters->PS.SomeSampler = Sampler;

if (!GRHISupportsMeshShadersTier0)
{
    return;
}

拆开看：

GRHISupportsMeshShadersTier0：全局布尔变量，表示当前运行环境是否支持基础 Mesh Shader 功能。

创建图形管线状态

复制代码

FGraphicsPipelineStateInitializer GraphicsPSOInit;
RHICmdList.ApplyCachedRenderTargets(GraphicsPSOInit);

GraphicsPSOInit 描述这次绘制使用的完整图形管线状态。

ApplyCachedRenderTargets() 把 RDG 已经绑定好的 Render Target 格式等信息写入 PSO。这里对应之前设置的：

复制代码

PassParameters->PS.RenderTargets[0] = ...

ExecutePassPrologue(RHICmdListPass, Pass);

Pass->Execute(RHICmdListPass); // 这里才执行你的 Lambda

ExecutePassEpilogue(RHICmdListPass, Pass);

位置：RenderGraphBuilder.cpp

其中 Pass->Execute() 就是你传给 GraphBuilder.AddPass() 的 Lambda。

1. RDG 在 Prologue 中启动 Render Pass

因为你指定了：

复制代码

ERDGPassFlags::Raster

RDG 会在 ExecutePassPrologue() 中执行：

复制代码

RHICmdList.BeginRenderPass(
    Pass->GetParameters().GetRenderPassInfo(),
    Pass->GetName());

cpp 复制代码

GraphicsPSOInit.BlendState =
				TStaticBlendState<
					CW_RGBA,
					BO_Add,
					BF_SourceAlpha,
					BF_InverseSourceAlpha,
					BO_Add,
					BF_One,
					BF_InverseSourceAlpha>::GetRHI();

			GraphicsPSOInit.RasterizerState =
				TStaticRasterizerState<
					FM_Solid,
					CM_None>::GetRHI();

			GraphicsPSOInit.DepthStencilState =
				TStaticDepthStencilState<
					false,
					CF_Always>::GetRHI();

这三段分别设置图形管线的：

颜色混合方式
三角形光栅化方式
深度/模板测试方式

最终效果可以概括为：

以实心、双面、忽略深度的方式绘制，并通过 Alpha 与原画面混合。

参数含义：

复制代码

CW_RGBA                   写入 R、G、B、A 四个通道

BO_Add                    颜色使用加法混合
BF_SourceAlpha            源颜色乘源 Alpha
BF_InverseSourceAlpha     目标颜色乘 (1 - 源 Alpha)

BO_Add                    Alpha 使用加法混合
BF_One                    源 Alpha 乘 1
BF_InverseSourceAlpha     目标 Alpha 乘 (1 - 源 Alpha)

颜色公式：

复制代码

最终RGB =
    Shader输出RGB × Shader输出Alpha
  + 原RenderTarget RGB × (1 - Shader输出Alpha)

Alpha 公式：

复制代码

最终Alpha =
    Shader输出Alpha
  + 原RenderTarget Alpha × (1 - Shader输出Alpha)

它通过 RenderTargets[0] 的绑定知道，不是通过 .usf 猜出来的。

关键代码是：

复制代码

PassParameters->PS.RenderTargets[0] =
    FRenderTargetBinding(
        SceneColorTexture,
        ERenderTargetLoadAction::ELoad);

这里明确告诉 RDG：

复制代码

渲染目标槽位 0 → SceneColorTexture

这里过后执行

cpp 复制代码

GraphicsPSOInit.BlendState =
				TStaticBlendState<
					CW_RGBA,
					BO_Add,
					BF_SourceAlpha,
					BF_InverseSourceAlpha,
					BO_Add,
					BF_One,
					BF_InverseSourceAlpha>::GetRHI();

这里面的原RenderTargetRGB就是你绑定的RenderTarget的RGB（这里RenderTarget绑定的是场景颜色图）

RasterizerState：光栅化方式

复制代码

TStaticRasterizerState<
    FM_Solid,
    CM_None
>::GetRHI();

FM_Solid：实心填充三角形，而不是只画线框。
CM_None：不剔除任何一面。

因此无论三角形朝向相机还是背向相机，都会进行光栅化。

复制代码

FM_Solid：填满整个三角形
CM_None ：正面、背面都绘制

DepthStencilState：深度状态

复制代码

TStaticDepthStencilState<
    false,
    CF_Always
>::GetRHI();

false：不写入深度缓冲。
CF_Always：深度比较永远通过。
未指定的模板参数保持默认值，模板测试关闭

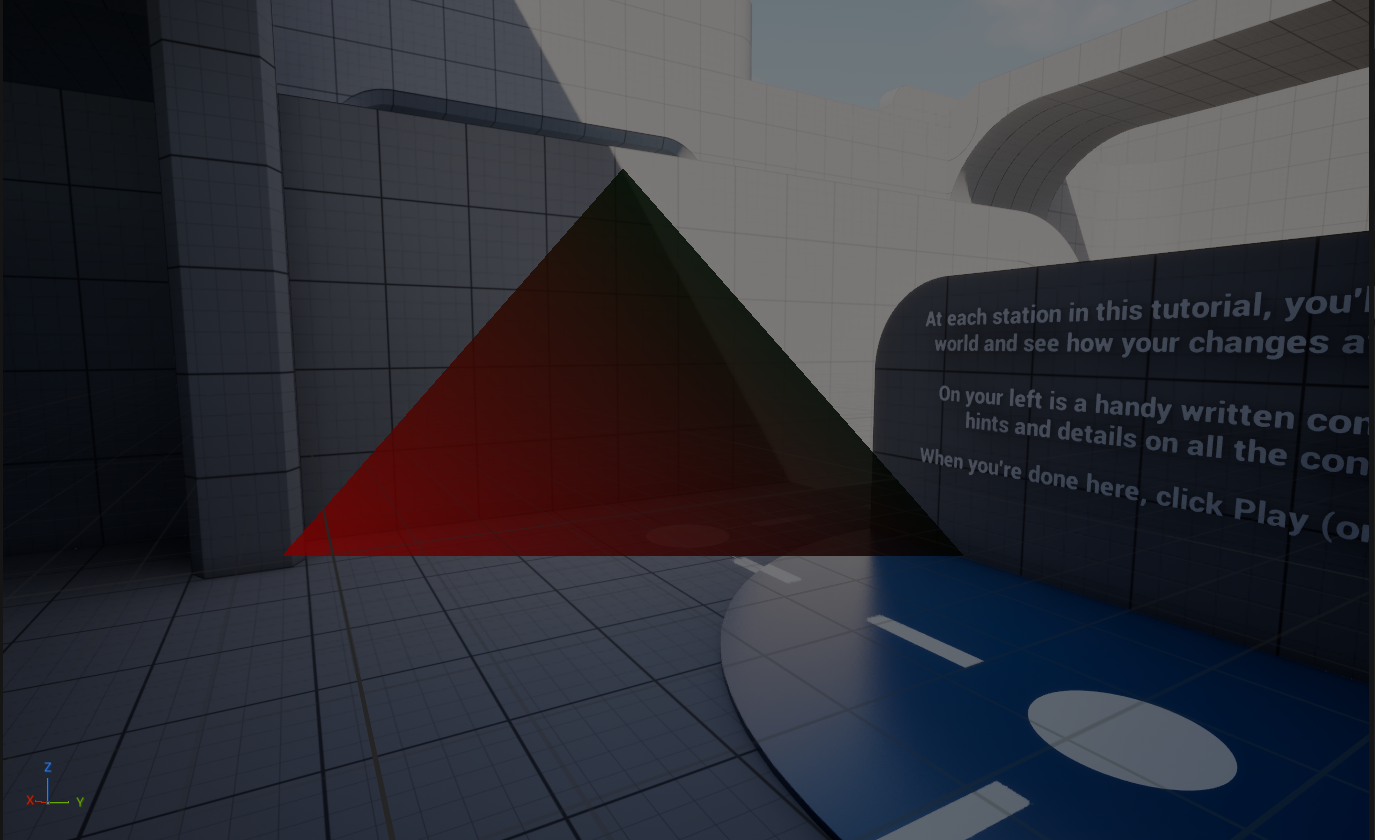

这个让我们画的三角形永远显示在屏幕前方

它让三角形在"这个 Pass 执行时"不受场景深度遮挡，因此看起来像叠加在当前画面最前面。

复制代码

TStaticDepthStencilState<
    false,      // 不写深度
    CF_Always   // 无论深度值是多少都通过
>

假设场景中已有一个物体的深度是 0.2，你的三角形深度是 0.8，正常深度测试会认为三角形在后面：

复制代码

普通深度测试：0.8 被 0.2 挡住 → 不显示
CF_Always：   无条件通过        → 仍然显示

cpp 复制代码

GraphicsPSOInit.BoundShaderState.SetMeshShader(
				MeshShader.GetMeshShader());

GraphicsPSOInit.BoundShaderState.PixelShaderRHI =
				PixelShader.GetPixelShader();

这两段代码是在告诉图形管线：

这次绘制的 Mesh Shader 阶段和 Pixel Shader 阶段分别使用哪一份已编译 Shader。

cpp 复制代码

GraphicsPSOInit.PrimitiveType = PT_TriangleList;

			SetGraphicsPipelineState(
				RHICmdList,
				GraphicsPSOInit,
				0);

			SetShaderParameters(
				RHICmdList,
				MeshShader,
				MeshShader.GetMeshShader(),
				PassParameters->MS);

			SetShaderParameters(
				RHICmdList,
				PixelShader,
				PixelShader.GetPixelShader(),
				PassParameters->PS);

复制代码

GraphicsPSOInit.PrimitiveType = PT_TriangleList;

表示这条管线输出的是独立三角形：

复制代码

三角形0：顶点 0、1、2
三角形1：顶点 3、4、5

Mesh Shader 管线：

复制代码

DispatchMeshShader()
        ↓
MS 自己读取/生成顶点
MS 自己输出三角形索引
        ↓
光栅化

这一步在我们的XSJHelloMeshShader.usf里面有两行代码：

cpp 复制代码

// 这次输出3个顶点、1个三角形
    SetMeshOutputCounts(3, 1);

它在自己将顶点梳理成三角形

复制代码

[outputtopology("triangle")]

这是 Mesh Shader 入口函数的一个 HLSL 属性，意思是：

这个 Mesh Shader 输出的图元类型是三角形。

它告诉编译器和光栅化器，MainMS 输出的索引每一项都代表一个三角形：

查找并激活 PSO

复制代码

SetGraphicsPipelineState(
    RHICmdList,
    GraphicsPSOInit,
    0);

GraphicsPSOInit 此时已经包含：

复制代码

Render Target 格式
混合状态
光栅化状态
深度状态
Mesh Shader
Pixel Shader
图元类型

UE 会根据这些配置从 PSO 缓存中查找管线；不存在时则创建，然后设置到 RHICmdList。

我提前把PSO设置好了，我在gpu里面拿着PSO的数据判断如何执行，速度就很快，如果没有PSO数据，我GPU每次需要什么数据需要CPU再上传给你，你GPU就需要等待，浪费线程利用率，等CPU把数据度过来又继续执行

绑定 Mesh Shader 参数

复制代码

SetShaderParameters(
    RHICmdList,
    MeshShader,
    MeshShader.GetMeshShader(),
    PassParameters->MS);

参数分别表示：

复制代码

RHICmdList                 向哪个命令列表设置
MeshShader                 UE Shader 对象及其参数元数据
MeshShader.GetMeshShader() 底层 RHI Mesh Shader
PassParameters->MS         要绑定的实际参数值

绑定 Pixel Shader 参数

复制代码

SetShaderParameters(
    RHICmdList,
    PixelShader,
    PixelShader.GetPixelShader(),
    PassParameters->PS);

和上面类似

cpp 复制代码

PrimitiveType
      ↓
设置并激活完整 PSO
      ↓
绑定 MainMS 的参数
      ↓
绑定 MainPS 的参数
      ↓
DispatchMeshShader() 真正开始绘制

复制代码

DispatchMeshShader(1, 1, 1);

这里是表示有多少组工作组：1 * 1 * 1 = 1个

Numthreads $1, 1, 1$ 是表示工作组的线程数量

因此：

复制代码

每组线程数 = 1×1×1 = 1
工作组数量 = 1×1×1 = 1
总线程调用 = 1×1 = 1

XSJHelloMeshShader.usf

cpp 复制代码

#include "/Engine/Private/Common.ush"

float4 DebugColor;

struct FXSJMeshVertex
{
	float4 Position : SV_Position;
	float4 Color : COLOR0;
};

[outputtopology("triangle")]
[numthreads(1, 1, 1)]
void MainMS(
	out vertices FXSJMeshVertex OutVertices[3],
	out indices uint3 OutTriangles[1])
{
	SetMeshOutputCounts(3, 1);

	OutVertices[0].Position =
		float4(-0.55f, -0.45f, 0.5f, 1.0f);
	OutVertices[0].Color =
		float4(1.0f, 0.0f, 0.0f, 1.0f) * DebugColor;

	OutVertices[1].Position =
		float4(0.0f, 0.55f, 0.5f, 1.0f);
	OutVertices[1].Color =
		float4(0.0f, 1.0f, 0.0f, 1.0f) * DebugColor;

	OutVertices[2].Position =
		float4(0.55f, -0.45f, 0.5f, 1.0f);
	OutVertices[2].Color =
		float4(0.0f, 0.2f, 1.0f, 1.0f) * DebugColor;

	OutTriangles[0] = uint3(0, 1, 2);
}

float4 MainPS(FXSJMeshVertex Input) : SV_Target0
{
	return Input.Color * DebugColor;
}

Mesh Shader：生成三角形

复制代码

[outputtopology("triangle")]
[numthreads(1, 1, 1)]
void MainMS(...)

含义：

输出拓扑是三角形。
每个工作组只有 1×1×1 个线程。
C++ 中 DispatchMeshShader(1,1,1) 启动一个工作组，因此这里只执行一次 MainMS。

SetMeshOutputCounts(3, 1);

声明本工作组输出：

复制代码

3 个顶点
1 个三角形

三个顶点的位置：

复制代码

(-0.55, -0.45, 0.5, 1)  // 左下
( 0.00,  0.55, 0.5, 1)  // 上方
( 0.55, -0.45, 0.5, 1)  // 右下

每个顶点设置了不同颜色：

复制代码

顶点0：红色
顶点1：绿色
顶点2：蓝色

但随后会乘以 MS 的 DebugColor：

复制代码

OutVertices[i].Color = 顶点颜色 * DebugColor;

Pixel Shader：输出颜色

复制代码

float4 MainPS(FXSJMeshVertex Input) : SV_Target0
{
    return Input.Color * DebugColor;
}

Input.Color：光栅化器插值后的颜色。
SV_Target0：输出到 RenderTargets[0]，也就是 SceneColorTexture。
