像素画编辑器项目架构与技术笔记

在找前端工作，上海、江苏、浙江、安徽

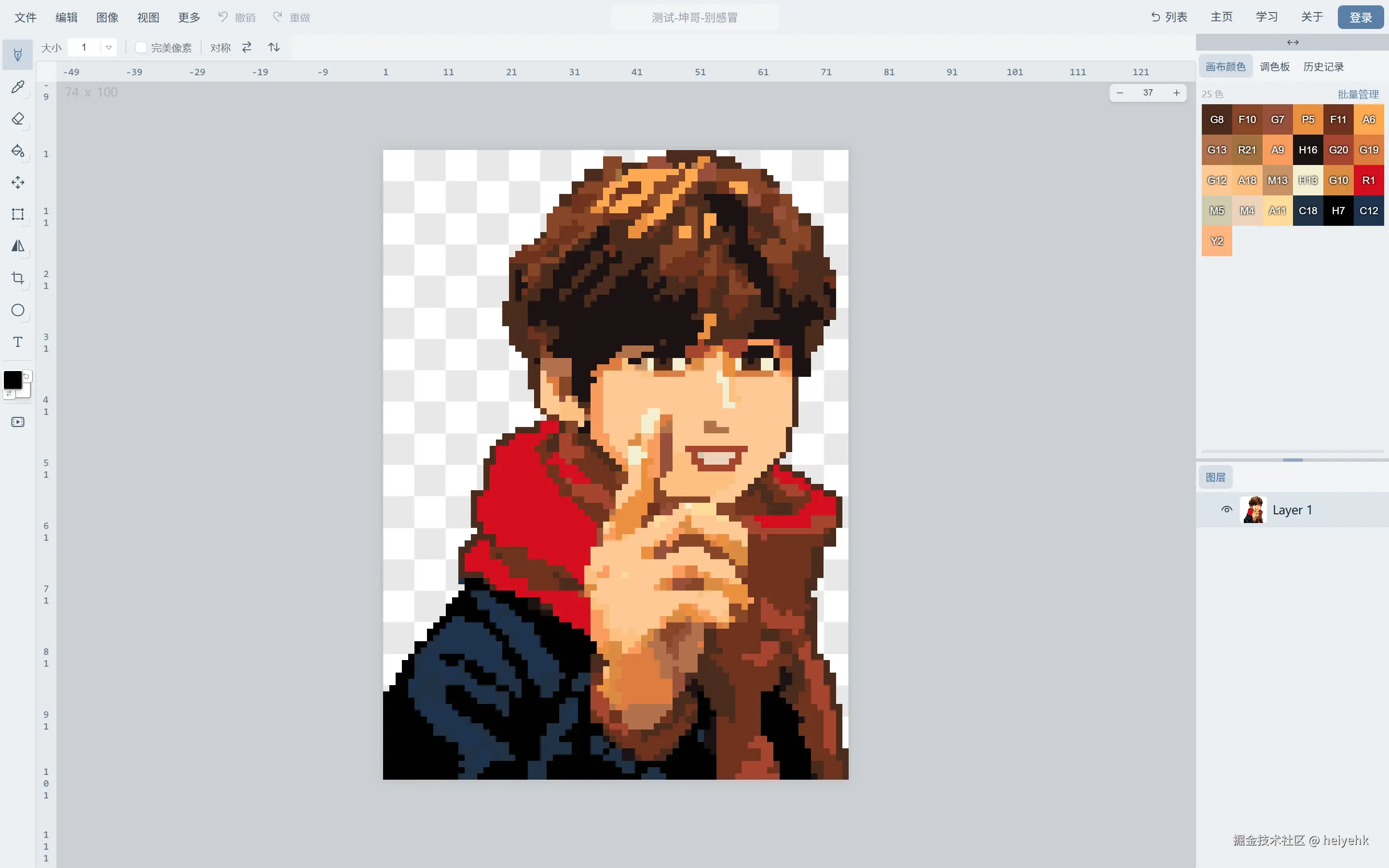

预览地址：在线像素艺术编辑器 | 免费像素画创作工具

一个约 7 万行的浏览器端像素编辑器，从 AI Demo 到工程化产品的重构记录。目前完成度约40%，还有许多有创意的思路还在迭代中。

为什么写这个

写这个项目的起点其实很简单：女朋友喜欢拼豆，我就想做一个能"画点像素"的小工具。

这个项目从一开始就不算复杂：一个画布、几个按钮、能画能擦。真正让我把它往前推的，不是"多加一个工具"，而是我开始认真用它以后发现，像素画编辑器并不是一个简单的画图程序。

最开始的版本写得很快，能画、能擦，基本功能也都能跑。问题是它很快就开始变得不顺手：一旦画布稍微复杂一点，交互就慢，撤销也不稳定，后面再加图层、帧、导出，代码就越来越难改。

当时我最明显的感受是，Demo 级别的实现很容易跑通，但真正能长期维护的东西，必须从数据结构和渲染方式开始重新整理。那几个最难啃的点也很具体：

代码耦合严重。画布数据、工具状态、显示参数、交互逻辑全挤在一起，改一个地方经常要去多个文件里找关联。
项目架构混乱。最开始的版本没有清晰的职责边界，模块之间的依赖关系很乱，排查问题和扩展功能都很痛苦。
工具之间耦合严重。画笔、填充、选区、变换这些工具不是各自独立，而是相互牵连，新增或者删除一个工具时，往往需要改好几个地方。
各个工具的行为不统一。有些工具是直接改像素，有些则是走特殊流程，交互模式、撤销语义、选区约束都不一致，导致整体体验很难收敛。
历史记录管理混乱。一开始没有统一的事务和命令模型，撤销重做逻辑散落在各处，结果是很难保证行为一致，也很难排查问题。
性能问题明显。单独画 128×128 的像素还行，到了多图层、多帧、纹理像素，主线程就会明显卡顿。
状态管理混乱。Store 里各种状态并没有真正分层，很多逻辑是靠"顺手塞进去"的，后面维护成本非常高。
AI 过渡复杂化和代码冗余。前期为了赶进度，很多功能是靠 AI 生成或快速拼接出来的，结果是代码重复、结构不稳定、后续很难再收敛。
撤销没有边界。一开始是把整张画布整个快照下来，十几步操作之后，内存就吃得很夸张。

于是我把项目拆成了几个模块：渲染层、状态层、工具层、导出管线、Worker 流水线和存储层。后来这套结构慢慢稳定下来，才有了现在这种支持多图层、多帧、图像转像素、PNG / GIF / MP4 / ZIP / 图纸模式导出、WebGPU 渲染、本地优先云同步的编辑器。

这篇文章不是一份"我做了一个编辑器"的流水账，而是我在重构过程中把一些问题想明白后的记录。里面大部分内容都不是"理论上应该这样"，而是"我当时碰到这个问题，最后是怎么处理的"。如果你也在做复杂的 Canvas 应用，这里面很多取舍可能会有参考价值。

技术栈：Vue 3.5 (Composition API) + TypeScript + Vite 8 + Pinia + PixiJS 8 + pixi-viewport + GSAP + idb (IndexedDB) + Web Workers + PrimeVue。

一、项目架构总览

整套架构的核心设计哲学可以浓缩成三句话：职责正交、真实来源唯一、渲染层与状态层双向解耦。

1.1 分层结构

bash 复制代码

src/
├── utils/pixi/ 渲染层（PixiJS 8，约 1.9 万行）
│ ├── core/ 应用实例、视口
│ ├── layers/ 各类图层
│ ├── managers/ 历史、网格、滤镜
│ ├── tools/ 画笔、形状、选区、裁剪、文字
│ └── types/
├── utils/workers/ Web Worker
├── utils/export/ 导出管线
├── store/ Pinia 状态（按领域拆分）
├── composables/ 组合式逻辑（canvas / image / tools / palette ...）
└── views/ 页面

1.2 数据流闭环

我后来给整个编辑器定了一个很简单的规则：谁持有真实数据，谁就负责更新；渲染只负责把当前状态画出来，不去替别人决定数据应该是什么。整个数据流可以理解成一个"Store 负责真相，渲染负责表现"的闭环：

markdown 复制代码

用户绘制 → pixelLayer.setPixel → historyManager.commitTransaction
        → canvasDocStore.setActivePixelData → store.activePixelData 变化
        → watch → pixelLayer.setLayersData（同步统计）
        → autoSave（watchDebounced 800ms 写入 IndexedDB）

undo → Command.undo → pixelLayer.setPixel → getAllPixelData
     → setActivePixelData → store → autoSave

绘制时渲染层先行、再回写 store；undo/redo 时 Command 操作渲染层、再回写 store。这种"谁产生数据谁先动"的策略避免了双向同步中的竞态。

二、PixiJS 渲染层架构

PixiJS 8 是整个编辑器的渲染基座。我把它封装成 一套坐标系 + 10 类图层 + 3 个 Manager，所有像素操作最终都落到这一层。

2.1 渲染器优先级与 fallback

PixiApp 优先尝试 WebGPU，失败后 fallback 到 WebGL：

ts 复制代码

const webgpuResult = await this._tryInit(container, { ...config, preference: 'webgpu' });
if (webgpuResult.success) {
  return { preference: 'webgpu', didFallback: false };
}
// WebGPU 失败，fallback 到 WebGL
const webglResult = await this._tryInit(container, { ...config, preference: 'webgl' });

这里有几个容易遗漏的边界情况被收敛在 PixiApp 内：

高 DPI 适配 ：resolution: window.devicePixelRatio + autoDensity: true，物理像素按 dpr 放大但 CSS 尺寸不变，解决手机 dpr=2~3 模糊问题。
antialias: false：像素艺术必须硬边，抗锯齿会破坏像素感。
GPU device lost 监听 ：WebGPU 下监听 device.lost，reason === 'destroyed' 视为正常销毁，其他情况回调上层 toast 提示。这是 WebGPU 特有的健壮性处理，WebGL 无等价机制。

上层只拿到 { preference, didFallback } 做提示，不感知底层细节。

2.2 双坐标系与图层分层

画布由 2 个根容器 + 10 类图层 组成，分为"世界坐标系（viewport 内，随缩放/平移变换）"和"屏幕坐标系（stage 内，固定）"两套：

世界坐标系图层（挂在 viewport 上）：

顺序	图层	zIndex	职责
1	BackgroundLayer	0	纯色 / 棋盘格 / 渐变背景
2	PixelLayer	10	核心像素绘制层（颜色 + 纹理）
3	ReferenceLayer	20	参考图片叠加
4	GridLayer	30	网格线（1/5/10 格多套）
5	SelectionLayer	40	选区边框、行军蚁、拖拽预览
6	CropLayer	50	裁剪框 + 8 手柄 + 九宫格

屏幕坐标系图层（挂在 stage 上，不随视口变换）：

图层	作用
CoordinateLayer	类 PS 标尺，固定在屏幕边缘的 X/Y 坐标标签
GuideLineLayer	从标尺拖出的水平/垂直辅助线
GuideLineLayer.overlayContainer	拖拽辅助线时的坐标 tooltip（最顶层）

设计取舍 ：把功能层与用户数据层放在同一容器内通过 zIndex 分层，避免跨容器同步坐标；功能层 eventMode = 'none'，保证不拦截事件。

2.3 PixelLayer：混合像素渲染策略

像素画在渲染上有一个很实际的问题：如果每个像素都当成一个独立矩形，画布一大就很重；但如果所有像素都塞进一张大贴图，又很难支持局部修改和纹理混用。

所以最后走的是一种折中：纯色像素和纹理像素分开处理

颜色像素 → 用 Graphics.rect().fill(color) 绘制为矢量矩形，每个图层共用一个 Graphics。PixiJS v8 内部会批量为相同 fill 构建一个 mesh，drawcall 极少。
纹理像素 → 每个像素创建独立 Sprite，挂到同一 container，key = "layerIndex:x,y"。

ts 复制代码

if (data.textureId !== undefined) {
  this._createTextureSprite(layer.index, x, y, data.textureId, cellSize);
} else if (data.color) {
  g.rect(x * cellSize, y * cellSize, cellSize, cellSize).fill(data.color);
}

取舍：颜色像素走 Graphics（批量、省显存），纹理像素必须独立 Sprite 才能贴不同 texture，但通过 TextureCache 复用底层纹理避免重复上传。这是一种"不需要纹理的尽量不用纹理"的省显存策略。

2.4 TextureCache：纹理复用机制

用 Map<number, Texture> 缓存纹理。关键设计是 "预加载为主 + data URL 同步兜底" 双通道：

PixiJS v8 不再支持 Texture.from({ src, label }) 同步创建，所以：

文档加载时 preload 用 Assets.load({ src: dataUrl, alias }) 异步加载，完成后设 scaleMode = 'nearest'（像素硬边）。
绘制热路径未命中缓存时，尝试同步兜底：new Image() + img.src = dataUrl（data URL 同步可用）+ new ImageSource + new Texture。
都不行就触发异步 preload 并返回 null，下次 get 可用。

纹理替换时 invalidate 销毁旧 texture 并 Assets.unload(key) 释放显存，文档关闭时 clear 全量清理。这套机制保证了绘制热路径尽量不返回 null。

2.5 视口与锚点缩放

基于 pixi-viewport，但 关闭了内置 wheel ，手动挂 passive: false 的 wheel 监听，以便 preventDefault 并接管为 GSAP 动画。原因会在第五节详述。

锚点缩放的核心是：以鼠标世界坐标为锚点，动画期间保持锚点屏幕坐标不变。

ts 复制代码

const anchorScreenX = anchorWorld.x * this.viewport.scale.x + this.viewport.x;
const anchorScreenY = anchorWorld.y * this.viewport.scale.y + this.viewport.y;
gsap.to(this.viewport.scale, {
  x: targetScale, y: targetScale, duration, ease: 'power2.out',
  onUpdate: () => {
    const s = this.viewport.scale.x;
    // 锚点屏幕坐标不变 → 反推 viewport.x/y
    this.viewport.x = anchorScreenX - anchorWorld.x * s;
    this.viewport.y = anchorScreenY - anchorWorld.y * s;
  }
});

为防止 viewport ↔ store 双向同步死循环，用了 isUpdatingZoom / isAnimatingZoom 双标志位切断循环。

三、状态层：Pinia 与双栈历史记录

3.1 Store 拆分原则

13 个 Pinia store 按"显示状态与业务状态分离、真实来源与 UI 副本分离、store 不依赖渲染层生命周期"切分：

Store	职责
`useCanvasDocStore`	画布文档数据唯一真实来源
`useDocHistoryStore`	文档级（结构操作）历史栈，全局跨帧
`useHistoryStore`	历史记录 UI 聚合层
`useCanvasDisplayStore`	显示参数（cellSize/zoom/grid/bg）
`useToolStore`	工具配置
`useColorStore`	颜色与注入式颜色操作
`useTextureStore`	纹理资产 UI 副本（同步到 displayStore）
`useClipboardStore`	剪贴板 + 注入式选区操作
`usePlaybackStore` / `useOnionSkinStore`	播放 / 洋葱皮运行时
`useAppStore` / `useUIStore` / `useSettingsStore`	全局应用 / 纯 UI / 偏好

关键设计：注入式 actions 。useColorStore、useClipboardStore 初始为 no-op，由 draw/index.vue 在画布就绪后注入真实实现。这让 store 不依赖 Pixi 渲染层生命周期，组件通过 store 调用时不感知 CanvasContent 是否挂载。

3.2 文档数据：双层级设计

useCanvasDocStore 维护两级数据：

序列化层 （与 IndexedDB 对齐）：frames: PxFrame[]，每个 layer.data 是紧凑三元组数组 [asset_id, x, y][]。
运行时层 ：activePixelData = shallowRef<Map<string, PixelValue>>，只有活跃帧×活跃图层的像素数据在 Map 中。

ts 复制代码

// 用 Map 而非 TypedArray：O(1) 读写 + 支持稀疏存储（像素画大量空白格）
const activePixelData = shallowRef<Map<string, PixelValue>>(new Map());
// 用 shallowRef 而非 ref：避免 Map 内部变化触发深度响应式

切换帧/图层时通过 flushActiveLayer（写回）和 loadActiveLayer（读出）双向同步，_isDirty 标志避免无谓序列化。这种设计的优点是内存占用低、切换成本低；代价是必须维护 flush/load 一致性，所有操作入口都必须记得调用 _ensureFlushed。

3.3 历史记录：Command 模式 + TypedArray 压缩

历史记录这块花了很长时间，因为像素画的撤销并不是简单地存一张快照。那样做最简单，但很快就会把内存吃爆。后来我换成了更实用的方式：每次绘制按一条事务记录，记录改了哪些像素，再配上压缩结构来节省空间。

双栈并行

像素历史 HistoryManager：per-frame 作用域，切换帧时清空像素历史但保留结构操作。实例化在 CanvasContent.vue 的 shallowRef 中，不在 Pinia store 里。
文档历史 useDocHistoryStore：全局跨帧，主要存 StructuralCommand（帧/图层增删改排序）。

undo/redo 非对称协调

这是最精巧的设计------undo 和 redo 的优先级是相反的：

ts 复制代码

canvasActions.undo = () => {
  if (canvas.canUndo?.()) canvas.undo?.();   // 像素历史优先撤回
  else docHistoryStore.undo();                // 像素栈空才撤回结构操作
};
canvasActions.redo = () => {
  if (docHistoryStore.canRedo) docHistoryStore.redo();  // 结构操作优先重做
  else canvas.redo?.();                                  // 再重做像素
};

为什么非对称？ undo 优先像素是为了"在新帧上绘制后，Ctrl+Z 会先撤回绘制，而不是直接删除新帧"；redo 顺序与 undo 对称。这保证了用户对"最近操作"的直觉预期。

TypedArray 压缩

每条像素变更用 CompressedPixelChanges 压缩存储：

ts 复制代码

class CompressedPixelChanges {
  private coords: Uint16Array;      // [x, y] per change
  private colorIds: Uint16Array;    // [oldColorId, newColorId]
  private infoIds: Uint16Array;     // [oldInfoId, newInfoId]
  private textureIds: Uint16Array;  // [oldTexId, newTexId]
}

每条像素变更占 4 个 Uint16Array × 2 = 16 bytes，比 JS 对象小约 25 倍。
ColorRegistry 将颜色字符串映射为 uint16 ID，0xFFFF 保留为"透明/删除"哨兵，避免 TypedArray 存字符串。

事务机制

替代定时器批处理，一笔笔画对应一条历史记录：

ts 复制代码

// pointerDown 时
historyManager.beginTransaction(tool);
// 绘制中
historyManager.appendToTransaction(change);
// pointerUp 时
historyManager.commitTransaction();  // 提交为一条 PixelCommand

undo 时丢弃未提交事务。语义清晰且无定时器竞态。

淘汰策略

双重上限：maxBytes 默认 10MB（内存优先）+ maxSteps 默认 100（步数兜底），从最旧 shift() 淘汰。maxSteps 可通过 localStorage + 自定义事件 maxUndoStepsChanged 实时调整。

四、工具层与算法

工具层采用 三层组织 ：顶层调度（useCanvasInteraction / useToolManager）、交互适配（interactions/）、工具实现（brush/ / fill/ / selection/ 等）。

4.1 事件路由：选区优先

鼠标按下事件的路由顺序有一个关键设计------选区拖动优先于绘制 。任意工具下点击选区内部都会触发 startDrag，这是"在选区内拖动移动内容"直觉的来源：

锁定图层保护（drawingTools 命中锁定层拒绝）
粘贴预览模式直接走 updatePastePreview
select 工具探测是否在选区内拖动
其他工具的选区内拖动探测（关键）
按 currentTool 分支：fill / shapes / eyedropper / text / brush+eraser

多指触控时 forceInterruptForMultiTouch 会回滚 currentStroke 中的临时像素并重置所有工具状态，保证不残留半成品笔画。

4.2 画笔工具的几个细节

连续画线 ：用 Bresenham 算法 (getLinePixels) 补齐 lastDrawnPos 到 current 的中间点，避免快速移动产生断点。
完美像素（Pixel Perfect） ：size=1 时启用，维护最近 3 个点，若形成"正交阶梯+对角跨越"则移除中间点。关键是 只移除本次笔画刚画的像素 ，恢复到 oldColor 而非置空，避免误删底层已有内容。
对称绘画 ：以画布中心 centerX=(width-1)/2 为轴，mirrorX = round(2*centerX - x)，支持水平/垂直/双轴对称。
魔术橡皮擦 ：复用 floodFill 算法擦除连通同色区域。

4.3 洪水填充（Flood Fill）

用标准 BFS 四连通（数组队列 + Set<string> visited），不是扫描线。

大画布优化有两层：

pixelDataCache 缓存 getPixelData 结果，避免 getColorAt 和 shouldSkip 双重查询。
纹理模式用 beginBatch/endBatch 避免逐像素全量重绘（O(n²)→O(n)），颜色模式用 batchSetPixels。

容差：FloodFill 本身只做严格相等匹配。容差逻辑在魔术棒 SelectionHelper.isColorMatch 中实现（欧几里得距离 ≤ tolerance）。

4.4 选区与工具联动

这是工具层最复杂的一块。选区支持 5 种类型：矩形、椭圆、套索、魔术棒（连通）、魔术棒（全局同色）。

套索算法

LassoHelper 用 射线法 判定点是否在多边形内：从测试点向右水平发射，统计与多边形边的交叉次数，奇数为内。先算多边形 AABB 并裁剪到画布范围，避免遍历全画布。只保留有像素内容的格子。

SelectionTransformer 变换

所有变换都是 提取 → 删除原位置 → 写回新位置 三步：

翻转：newX = startX + (width-1-relativeX)
旋转 90°：(relX, relY) → (relY, width-1-relX)
旋转 180°：复用 flipHorizontal + flipVertical
旋转 270°：(relX, relY) → (height-1-relY, relX)

moveWithBounds 支持超出画布边界的像素保留，标记 outOfBounds，取消选区时由 cleanOutOfBoundsPixels 清理。

SelectionConstraint 统一约束接口

提供静态方法 isInSelection / filterPixelsInSelection，被画笔、填充、魔术橡皮擦统一调用，实现"只在选区内绘制"的透明约束：

ts 复制代码

// 画笔绘制时
if (SelectionConstraint.shouldConstrainToSelection(selectionPixels)) {
  if (!SelectionConstraint.isInSelection(selectionPixels, x, y)) return;
}

图层隔离

选区操作只读写 activePixelData（活跃图层），pixelLayer 仅用于渲染同步。复制从合并视图读取 （所见即所得），剪切只剪活跃图层。这是"用户看到什么就复制什么，但操作只影响当前层"的直觉来源。

4.5 变换工具：Worker 阈值切换

阈值切换 ：WORKER_THRESHOLD = 50_000，像素数 < 50k 主线程同步，≥ 50k 走 Worker。
数据格式 ：Int32Array，每像素 6 个 int32（x, y, r, g, b, a），STRIDE = 6，避免字符串解析开销。
通信：复制 buffer（buf.buffer.slice(0)）后 Transferable 传输，保留原始 buf 供 colorInfo 查找。Worker 单例懒加载。

4.6 文字工具：光栅化与颜色投票

用 PixiJS TextStyle + CanvasTextMetrics.measureText 测量文本
创建离屏 canvas，按行 fillText 绘制
processCoverage：按 cellSize 分格，统计每格的 alpha 覆盖率，超过阈值（默认 0.35）则视为该格有点

富文本模式 用 颜色投票 ：每个 cell 内按字符区域匹配，加权累计各颜色权重，取最大值作为 winnerColor。这实现了多色文字的精确像素化。

文字工具状态用 AbortController 支持取消，debounce(80ms) 避免频繁光栅化。

4.7 几何算法集合

getLinePixels：Bresenham 直线，支持 strokeWidth，粗线时用圆形扩展 + Set 去重。
getCirclePixels：半像素偏移 (r+0.5)² 判定消除正交方向尖角；空心圆用圆环距离判定避免对角线镂空。
getRectanglePixels：填充直接遍历，空心用多层描边 + Set 去重。
getTrianglePixels：填充用扫描线，空心对三边用 Bresenham + 圆形扩展。

五、GSAP 与 PixiJS 的动画联动

场景	实际技术	原因
视口缩放过渡	GSAP	需要缓动曲线（`power2.out`）
选区行军蚁	`requestAnimationFrame`	线性匀速 `dashOffset += 0.5`，无需缓动
文字光标闪烁	`setInterval(530)`	固定间隔切换 visible
加载动画	SVG SMIL `<animate>`	自带循环无需 JS
启动淡出	CSS class `fade-out` + `setTimeout(300)`	一次性过渡
引导教程	`driver.js`	第三方库

5.1 GSAP × PixiJS 联动方式

ViewportManager 中的联动方式是：直接 tween PixiJS Viewport 对象的 scale 属性，不使用 PixiJS ticker。

ts 复制代码

gsap.to(this.viewport.scale, {
  x: targetScale, y: targetScale, duration, ease: 'power2.out',
  onUpdate: () => {
    const s = this.viewport.scale.x;
    this.viewport.x = anchorScreenX - anchorWorld.x * s;
    this.viewport.y = anchorScreenY - anchorWorld.y * s;
  }
});

GSAP 用自带的 RAF ticker 驱动 tween，下一帧 Pixi 渲染自然拾取被改写的 scale 值。

5.2 为什么关闭 pixi-viewport 内置 wheel

pixi-viewport 自带的 .wheel() 是即时跳变，没有过渡动画。为了实现平滑缩放，必须接管 wheel：

ts 复制代码

// 移除内置 wheel，手动挂 passive: false 监听
this.viewport.off('wheel');
canvas.addEventListener('wheel', this._onWheel, { passive: false });
// wheel 事件中 preventDefault 后调 _animateZoom(targetScale, mouseWorld, 0.18)

冲突规避 ：动画期间 viewport.plugins.pause('drag') 暂停 drag 插件，避免 GSAP 与 pixi-viewport 同时写 viewport.position 导致抽搐，onComplete 里 resume('drag')。

5.3 取舍

直接 tween Pixi 对象属性而非走 Pixi ticker 的优点是动画曲线由 GSAP 统一管理；缺点是 GSAP 与 Pixi 两套 RAF 并存（GSAP 用自己的，Pixi 用 app.ticker），理论上存在微小抖动风险，但 0.18~0.22s 的短动画下不可见。gsap.killTweensOf(this.viewport.scale) 在三处使用（动画开头防叠加、centerView 初始化前取消、destroy 清理）防止内存泄漏。

行军蚁用 RAF 而非 GSAP，是因为它每帧只重绘 antsGraphics 一层（静态层缓存），且线性匀速无需缓动曲线，用 RAF 更轻量。同时缓存了 _buildMergedBorderSegments 把逐像素边按行/列合并为长线段，把 O(像素数) 降到 O(周长/cellSize)。

六、Web Worker 流水线

项目共使用 6 个 Web Worker ，全部采用原生 self.onmessage / self.postMessage 通信，未使用 Comlink。

Worker	职责
imagePreprocessing	图像加载 / 降噪 / 边缘检测 / 网格采样
colorMatchPalette	K-Means 量化 + CIEDE2000 调色板匹配 + 空间去噪
deserializePixelData	非活跃图层异步反序列化
renderFrameBitmaps	全帧预渲染为 ImageData（播放/洋葱皮）
exportWorker	静态 PNG/JPG 导出（OffscreenCanvas 全渲染管线）
gifEncoder.worker	GIF 编码（gifenc 库）

为什么用原生而非 Comlink：代价是手写消息类型与 Promise 包装；收益是零运行时依赖、对 Transferable 控制更直接。Transferable 仅在两处使用（预处理输入的 ArrayBuffer、帧渲染输出的多个 ArrayBuffer），其余走结构化克隆。

6.1 图像转像素完整流水线

这是 Worker 应用最密集的场景，跨主线程与 2 个 Worker，分 6 步：

markdown 复制代码

1. 上传（主线程）→ ObjectURL 预览
2. 压缩（库内 Worker）→ browser-image-compression，max 2048，<500KB 跳过
3. 裁剪（主线程）→ cropperjs
4. 尺寸调整（主线程）→ 格子数 16~maxWidth，倍率 ×1/×2/×3
5. 预处理（Worker）→ 降噪 / 边缘检测 / 网格采样
6. 颜色量化/匹配（Worker）→ K-Means + CIEDE2000

6.2 颜色压缩：分层精度策略

colorMatchPalette.worker 采用 三阶段策略，核心是"快速聚类 + 精确匹配"的分层设计：

阶段一：K-Means 量化（Redmean 距离） 。当唯一颜色数 > K_THRESHOLD=16 时启动，用 K-Means++ 播种，最大 15 次迭代。距离用 Redmean 加权平方距离（比 LAB 快很多），仅用于聚类。最终选每个簇内最接近质心的真实输入色作为代表。

阶段二：CIEDE2000 调色板匹配（WebGPU 优先，CPU 兜底） 。将输入 LAB 和调色板 LAB 上传为 storage buffer，WGSL shader 完整实现 CIEDE2000 公式，每线程处理一个输入色遍历全部调色板取最小距离索引，workgroup_size=64。失败则 CPU 逐个计算 deltaE2000Sq（平方比较省 sqrt）。

阶段三：多数投票空间滤波。对每个像素看 3×3 邻域，若自身颜色仅出现 1 次且某邻居颜色出现 ≥3 次，则替换为邻居主色，消除孤立噪点、修复断线。

距离公式取舍：聚类用 Redmean（快），最终匹配用 CIEDE2000（准）。这是典型的"精度/性能分层"------K-Means 只需相对距离做划分，Redmean 足够；调色板匹配是最终视觉结果，必须用感知最准确的 CIEDE2000。

抖动（dithering）：未实现。采样是每格取主色，匹配是最近邻硬映射，无 Floyd-Steinberg 误差扩散。这符合像素艺术风格（避免噪点），但牺牲了渐变表现力。

6.3 超大图片处理

尺寸硬限 8192×8192 。imagePreprocessing.worker.ts 中 MAX_IMAGE_DIMENSION = 8192，超限即抛错。8192²×4 ≈ 256MB，是浏览器单 Worker 内存的安全边界。

多重防线防止崩溃：

第一道（主线程预压缩）：上传时即压缩到 max 2048，从源头缩小图像，小于 500KB 直接跳过避免无谓解码。
第二道（Worker 解码后校验） ：loadImageFromArrayBuffer 先 detectImageFormat 验证魔术字节（PNG/JPEG/GIF/WebP），createImageBitmap 后立即 assertImageDimensionWithinLimit，超限 imageBitmap.close() 释放再抛错。
第三道（网格尺寸约束） ：gridWidth > imageData.width 直接拒绝，UI 端把格子数上限锁在图片像素内。

未采用分块处理 ：Worker 内一次性 getImageData 取全图到内存，降噪/边缘检测是全图卷积。真正的防爆靠的是 8192 上限 + 预压缩，而非流式/分块。这是一个有意的取舍------分块处理会让卷积算法在块边界处理变得复杂，而 8192 上限对像素艺术场景已经足够。

七、导出管线

支持 5 种导出格式，按格式分流：

7.1 PNG / JPG（静态导出）

走 exportWorker.ts，Worker 内 calculateLayout → OffscreenCanvas 绘制（像素→网格→十格线→坐标→水印→图纸头→色号列表）→ convertToBlob → 主线程 Image 回贴到 HTMLCanvasElement 返回。

7.2 GIF

主线程 renderFrame 逐帧渲染 → postMessage 帧数据到 gifEncoder.worker → Worker 用 gifenc 逐帧 quantize(rgba, 256, {format:'rgba4444'}) + applyPalette → GIFEncoder().writeFrame → Blob。

透明处理：全透明帧用 1 色调色板 + transparent:true, dispose:2；部分透明帧检测 alpha=0 像素设 transparentIndex=0。

7.3 MP4（双引擎）

主路径（WebCodecs） ：mp4-muxer 的 Muxer(ArrayBufferTarget) + VideoEncoder，codec avc1.42001f（Baseline 3.1），5Mbps，每 30 帧一个 keyframe。MP4 不支持透明，故 compositeOnWhiteBackground 把 RGBA 合成到白底。

兜底路径（ffmpeg.wasm） ：WebCodecs 不可用时用 @ffmpeg/ffmpeg，每帧转 PNG 写入虚拟文件系统，concat demuxer + libx264 + yuv420p + crf 23。

取舍：主路径零依赖、快，但浏览器兼容性受限；兜底重（加载 wasm）但通用。

7.4 ZIP

主线程 renderFrame 逐帧 → imageDataToBlob（OffscreenCanvas convertToBlob）→ JSZip 打包，文件名 frame-001.png 零填充，跳过空 Blob 帧并记录。

7.5 导出渲染器

5 个渲染器各自负责独立图层，在 Worker 与主线程按序调用：

渲染器	渲染内容
pixelRenderer	色块 + 纹理 + 色号文字（格子≥20px 时显示，对比色用 WCAG 亮度）
gridRenderer	普通网格线 + 十格实线 + 五格虚线
blueprintRenderer	图纸模式头部：标题、署名、尺寸信息、二维码、色号列表
coordinateRenderer	四周坐标数字
watermarkRenderer	水印：单居中或重复平铺，水平/斜角(-30°)两种布局

关键设计 ：渲染器接收 RenderingContext = CanvasRenderingContext2D | OffscreenCanvasRenderingContext2D，同一套代码可同时跑在主线程（同步预览）和 Worker（导出）。

7.6 一个性能瓶颈点

多帧导出的帧渲染在主线程，不在 Worker。只有 GIF 编码阶段进 Worker，MP4/ZIP 全程主线程。这是潜在的 UI 卡顿风险点（尤其高 scale 多帧）。这是当前架构的一个已知取舍------帧渲染需要访问纹理资产，跨 Worker 传递纹理成本高，所以留在主线程。

八、存储层：IndexedDB 与 PX 文件格式

8.1 双库隔离

项目使用 两个物理隔离的 IndexedDB 数据库：

库	版本	store	索引
`canvas-db`	v3	`canvases` (keyPath: `id`)	`by-updatedAt`
`pixel-world-palettes`	v1	`palettes` (keyPath: `id`)	`by-lastUsedAt`, `by-isSystem`

为什么分库 ：canvas-db 体量大且频繁写入，pixel-world-palettes 数据相对稳定且需被多个画布共享引用。分库避免大对象写入触发其他无关记录的事务冲突，也让两者可独立演进 schema 版本。

版本迁移 ：v1/v2 → v3 的 migrateCanvasDbUpgrade 把根级 layers 数组迁移为 frames: [{ name: 'Frame 1', layers }]。迁移在 upgrade 事务内同步完成所有 await，避免 TransactionInactiveError 与 initDB 提前 resolve 的竞态。用 fast-check 做了 30 次随机属性测试验证幂等性。

8.2 PX 文件格式

StoredCanvas 对齐 PxFile 接口，IndexedDB 存储格式 = PX 文件格式，零拷贝：

css 复制代码

StoredCanvas {
  id, version, content_type: 'application/vnd.mzb.px+json'
  metadata: { title, updated_at, created_at, thumbnail_url, ... }
  scene: { dimension, size: [w,h], color_depth, coordinate }
  assets: { colors?: PxColorAsset[], textures?: PxTextureAsset[] }
  frames: [{ name, layers: [{ name, visible, opacity, data: PixelData[] }] }]
}

像素数据三元组 PixelData = [asset_id, x, y]，而非存 Map。asset_id 同时覆盖颜色资产与纹理资产（约定 id=0 为透明）。每个像素从 {x,y,color} ~40B 降到 12B。
纹理仅支持内嵌 base64 data_url，MIME 限定 png/jpeg/webp。
颜色资产 ID 的"规范化升序分配"：两遍扫描 + 按规范化颜色升序分配，保证分配结果与 Map 迭代顺序无关，从而幂等。这牺牲了一定 CPU 换取幂等性，避免重复保存时颜色 ID 漂移导致整张画布 diff 失控。

8.3 自动保存与配额管理

双模式 ：realtime 用 watchDebounced(store.activePixelData, ..., { debounce: 800, deep: false })；interval 用 setInterval(performSave, 5000)。deep: false 是关键------activePixelData 是 shallowRef，只在引用替换时触发。

配额管理三道防线：

navigator.storage.persist() 争取持久化存储权限，防止浏览器在压力下清除画布数据。
available < estimatedSize * 2 预判空间不足则拒绝保存。
5s 超时 + 3 次防抖重试（3s 间隔）。

未保存变更检测 以 saveStatus 状态机为信号而非 dirty flag：saving / error → true，saved → false，idle 且有保存记录 → false。简化心智模型------状态机本身即脏标记。

8.4 云同步：本地优先 + LWW

IndexedDB 是数据真相源，云端是备份与跨设备同步通道。

上传：单请求原子上传（元数据 + raw JSON + 缩略图一次性 POST /artworks），避免多请求半成功状态。
冲突解决 ：最后写入获胜（LWW） ，基于 updated_at 时间戳。云端有更新时仅标记 outdated 不自动拉取，把决策权交给用户。像素画作品冲突合并几乎不可能自动完成，LWW + 手动选择比自动覆盖更安全。
跨账户检测 ：基于 username（非内部 id）判定。检测到后把所有带旧账户标记的作品重新生成 id 并清除 synced_at/synced_username，使其变回纯本地作品。

九、性能优化汇总

把散落在各节的性能优化点汇总成一张表，方便对照：

9.1 渲染层优化

优化点	机制	位置
混合像素渲染	颜色像素走 Graphics 矢量批量，纹理像素走独立 Sprite	PixelLayer.ts
纹理复用	TextureCache 预加载 + data URL 同步兜底	TextureCache.ts
批量与脏标记	`beginBatch/endBatch` + `_lastRenderedRefs` 引用比较跳过未变层	PixelLayer.ts
增量重绘	`batchRenderPixels` 无删除无纹理时只重绘变更像素的 rect	PixelLayer.ts
静态/动画分离	SelectionLayer 静态层引用比较，动画层只画虚线	SelectionLayer.ts
线段合并	行军蚁边界按行/列合并为长线段，O(像素数)→O(周长/cellSize)	SelectionLayer.ts
视口裁剪	TextLayer 只创建可见区域内的 BitmapText，不可见的复用不销毁	TextLayer.ts
显示阈值	GridLayer/TextLayer 按 cellSize 阈值跳过整层渲染	GridManager.ts
纹理缓存键	BackgroundLayer 用 `${size}_${color1}_${color2}_${blockSize}` 复用 TilingSprite	BackgroundLayer.ts
rAF 节流	viewport-moved 事件用 rAF 合并多帧，平移不重绘网格	usePixiCore.ts

9.2 状态层优化

优化点	机制
shallowRef	`activePixelData` 用 shallowRef 避免深度响应式
稀疏存储	Map 存储 + 三元组序列化，空白格不占内存
历史压缩	TypedArray + ColorRegistry，每条变更 16 bytes，比 JS 对象小 25 倍
事务机制	一笔画一条历史记录，无定时器竞态
双重淘汰	内存上限 10MB + 步数 100，从最旧 shift
非活跃图层异步反序列化	切换帧时非活跃图层用 Web Worker 反序列化，不阻塞主线程

9.3 Worker 优化

优化点	机制
颜色量化分层	聚类用 Redmean（快），匹配用 CIEDE2000（准）+ WebGPU 加速
变换阈值切换	< 50k 像素主线程同步，≥ 50k 走 Worker
Int32Array 紧凑编码	每像素 6 个 int32，避免字符串解析
Transferable 零拷贝	预处理输入 + 帧渲染输出用 Transferable
双路径帧渲染	纯色直写 Uint8ClampedArray 比 OffscreenCanvas 快，纹理必须走 canvas

9.4 存储优化

优化点	机制
双库隔离	画布与调色板分库，避免事务冲突
零拷贝序列化	IndexedDB 存储格式 = PX 文件格式
索引降序读	`by-updatedAt` 索引 `prev` 游标，不在内存排序
60s 节流	调色板 `updateLastUsedAt` 带 60s 节流避免频繁 put
缩略图按需生成	帧预览切换或面板可见时才生成
localStorage 分工	小体积偏好快照走 localStorage，大体积画布走 IndexedDB

十、结语：架构是取舍的累积

回过头看这次重构，真正花时间的并不是"加功能"，而是把几个原本靠巧合能跑的地方变成可控的系统。

其中最重要的几个决定，其实都和"少做一点"有关：

不做整张画布快照式历史。一开始想偷懒，直接把整张画布存下来，十几步操作就把内存吃爆。改成事务式记录和压缩结构后，内存占用会小很多。
不把所有东西塞进一个 Pixi 容器。看起来简单，但事件拦截和层级管理很快就会变乱。拆成多层之后，虽然代码变多，但每一层的职责更清楚。
不把量化做得太"像照片"。Floyd-Steinberg 这种抖动会让像素画看起来更"脏"，我更愿意牺牲一点渐变表现力，保留硬边和清晰的像素感。
不把冲突合并做得太智能。像素画的冲突合并很难自动处理，LWW + 手动选择比"自动覆盖"更稳妥。
不把所有动画都交给 GSAP。只有需要缓动曲线的地方才用它，其他像行军蚁、光标闪烁、加载动画，都用更轻量的方式。

架构不是一次性的设计图，而是很多次判断的结果。很多时候真正重要的，不是"我把什么做出来了"，而是"我决定不把什么做成一坨乱东西"。

如果你也在做复杂的 Canvas 应用，这种折腾过程里，很多问题最后都不是技术问题，而是如何把一个看起来能跑的 Demo，慢慢变成一个真的能长期使用的工具。

项目信息：Pixel World v0.0.6，Vue 3.5 + TypeScript + PixiJS 8，约 7 万行代码，347 个被索引文件，5261 个代码节点。

作者：沐泽白

声明：本文所有代码引用均基于实际仓库分析，通过 CodeGraph（5261 节点 / 11317 边）与逐文件精读交叉验证。

我用AI不断迭代到7W行代码的项目-像素画编辑器

像素画编辑器 项目架构与技术笔记

为什么写这个

一、项目架构总览

1.1 分层结构

1.2 数据流闭环

二、PixiJS 渲染层架构

2.1 渲染器优先级与 fallback

2.2 双坐标系与图层分层

2.3 PixelLayer：混合像素渲染策略

2.4 TextureCache：纹理复用机制

2.5 视口与锚点缩放

三、状态层：Pinia 与双栈历史记录

3.1 Store 拆分原则

3.2 文档数据：双层级设计

3.3 历史记录：Command 模式 + TypedArray 压缩

双栈并行

undo/redo 非对称协调

TypedArray 压缩

事务机制

淘汰策略

四、工具层与算法

4.1 事件路由：选区优先

4.2 画笔工具的几个细节

4.3 洪水填充（Flood Fill）

4.4 选区与工具联动

套索算法

SelectionTransformer 变换

SelectionConstraint 统一约束接口

图层隔离

4.5 变换工具：Worker 阈值切换

4.6 文字工具：光栅化与颜色投票

4.7 几何算法集合

五、GSAP 与 PixiJS 的动画联动

5.1 GSAP × PixiJS 联动方式

5.2 为什么关闭 pixi-viewport 内置 wheel

5.3 取舍

六、Web Worker 流水线

6.1 图像转像素完整流水线

6.2 颜色压缩：分层精度策略

6.3 超大图片处理

七、导出管线

7.1 PNG / JPG（静态导出）

7.2 GIF

7.3 MP4（双引擎）

7.4 ZIP

7.5 导出渲染器

7.6 一个性能瓶颈点

八、存储层：IndexedDB 与 PX 文件格式

8.1 双库隔离

8.2 PX 文件格式

8.3 自动保存与配额管理

8.4 云同步：本地优先 + LWW

九、性能优化汇总

9.1 渲染层优化

9.2 状态层优化

9.3 Worker 优化

9.4 存储优化

十、结语：架构是取舍的累积

像素画编辑器项目架构与技术笔记
