DPDK为什么越来越少使用rte_ring？——从Lock-Free到Run-to-Completion，重新理解现代DPDK架构演进（上）

一、一次"架构升级"带来的性能灾难

某运营商核心交换机项目已经稳定运行两年。

系统采用的是典型的流水线架构。

复制代码

RX Thread
    │
    ▼
Parser Thread
    │
    ▼
ACL Thread
    │
    ▼
Forward Thread
    │
    ▼
TX Thread

每一级之间，都通过DPDK提供的rte_ring进行通信。

项目上线初期效果很好。

随着业务增加，团队不断向流水线中增加新的处理模块：

VLAN处理
ACL
QoS
NAT
Telemetry
Flow Statistics
镜像采集

整个系统逐渐演变成：

复制代码

RX
 │
 ▼
Parser
 │
 ▼
Session Lookup
 │
 ▼
ACL
 │
 ▼
QoS
 │
 ▼
Statistics
 │
 ▼
Forward
 │
 ▼
TX

每两个模块之间，都新增一个Ring。

上线半年后。

运营商反馈：

新版本吞吐能力下降约35%。

更加奇怪的是：

所有传统性能指标都没有任何异常。

指标	状态
CPU	100%
RX Drop	0
TX Drop	0
NIC Error	0
ACL耗时	正常
Hash耗时	正常
NUMA	正常
Hugepage	正常

整个系统没有任何异常。

唯一的问题：

就是越来越慢。

二、第一轮排查：是不是算法变复杂了？

首先怀疑ACL。

Perf热点统计：

函数	CPU占比
rte_acl_classify	28%
rte_hash_lookup	11%
Parser	16%
QoS	9%
NAT	13%
其它	23%

和上一版本相比。

几乎没有变化。

说明：

算法没有退化。

继续查看：

Cache Miss。

复制代码

Cache Miss

4.8%

正常。

NUMA：正常。

Hugepage：正常。

NIC：正常。

RX Queue：没有积压。

所有能想到的问题全部排除了。

三、真正奇怪的是：CPU一直很忙，却没有干多少活

工程师继续使用：

复制代码

perf stat

统计CPU事件。

结果发现：

复制代码

Instructions

下降18%

但是：

复制代码

CPU Utilization

100%

继续观察：

复制代码

Cycles

几乎没有变化

也就是说：CPU仍然一直在运行。

但是：真正执行的指令却变少了。

CPU到底在忙什么？

继续分析：

复制代码

perf record

热点开始出现变化。

除了业务函数。

开始出现大量：

复制代码

rte_ring_enqueue_bulk()

rte_ring_dequeue_bulk()

所有人都觉得奇怪。

Ring不是：

Lock-Free。

为什么还能成为热点？

四、Lock-Free，并不代表没有代价

很多刚接触DPDK的人都会认为：

既然官方提供：

复制代码

rte_ring

那么：它一定是最快的。

事实上。Lock-Free只是没有互斥锁（Mutex），并不意味着没有同步成本。

这是很多性能问题产生的根源。

为了理解这一点。

先看看Ring到底是什么。

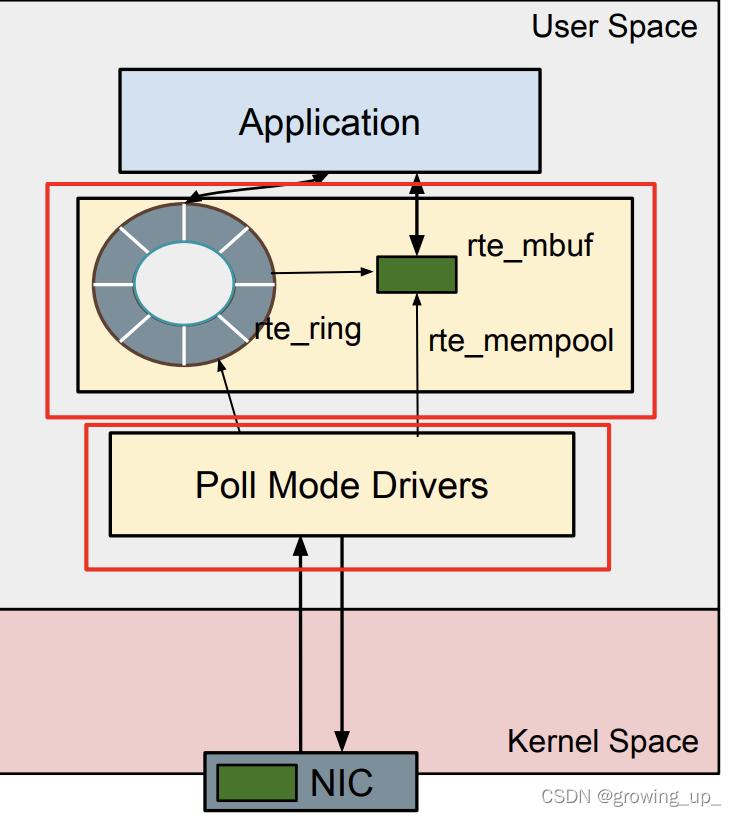

五、rte_ring到底是什么？

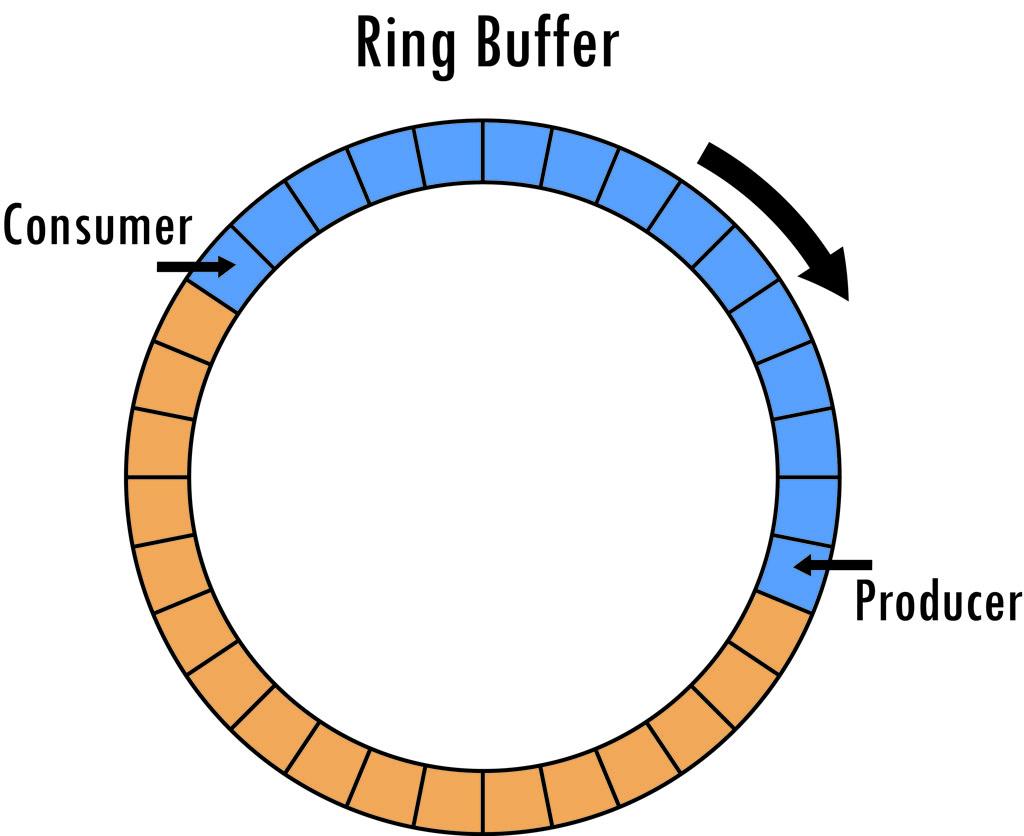

rte_ring本质上就是一个环形队列。

内部维护四个核心变量：

复制代码

prod_head
prod_tail

cons_head
cons_tail

假设：

Ring大小：

复制代码

Producer不断：

复制代码

prod_head++

↓

写入对象

↓

prod_tail++

Consumer不断：

复制代码

cons_head++

↓

读取对象

↓

cons_tail++

整个过程没有任何Mutex。

因此。

很多人认为：

没有锁。

性能一定很好。

实际上。

真正耗时的地方。

恰恰就在：

复制代码

head

tail

这几个变量。

六、为什么Head/Tail会成为性能瓶颈？

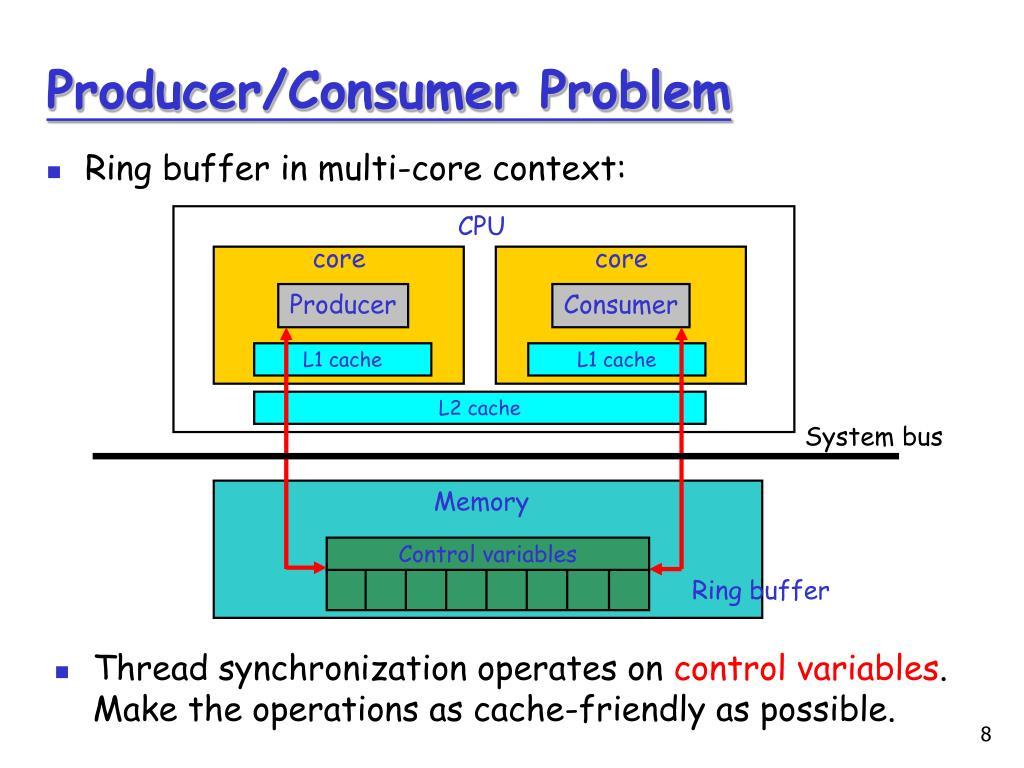

继续看Producer。

多个Producer同时写Ring。

例如：

CPU0准备：

复制代码

prod_head

100

↓

101

与此同时。

CPU1也准备：

复制代码

prod_head

100

↓

101

如果：没有保护。Ring立即损坏。

因此。DPDK必须保证：只有一个CPU能够成功修改Head。

于是。源码中大量使用：

复制代码

rte_atomic_compare_exchange()

或者

CAS

也就是：Compare-And-Swap。

很多人看到：CAS。

第一反应：

很快。

实际上。CAS并不是普通CPU指令。

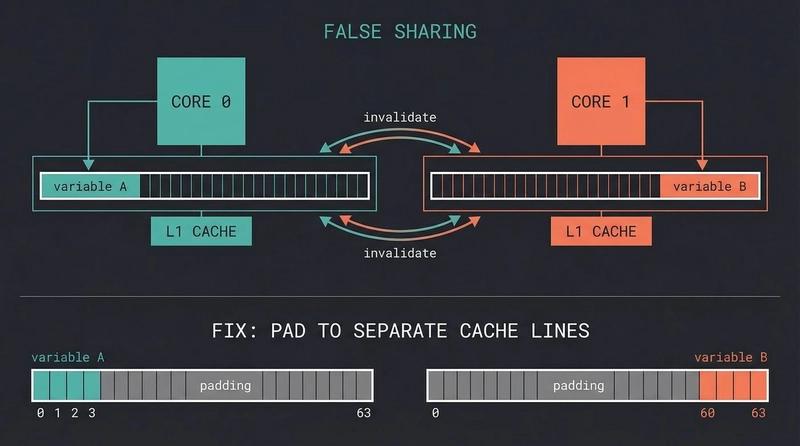

CAS意味着：整个Cache Line。

需要获得：Exclusive Ownership。

也就是说：CPU准备修改：

复制代码

prod_head

之前。

必须先让其它CPU全部失效。

如果：Producer很多。

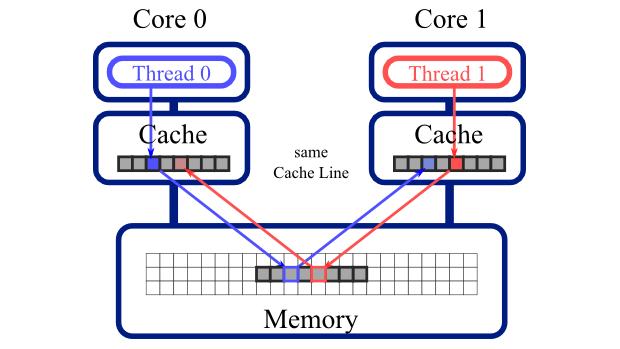

那么：同一条Cache Line。

就在：

复制代码

CPU0

↓

CPU1

↓

CPU2

↓

CPU3

之间不断迁移。

CPU真正等待的不是CAS。

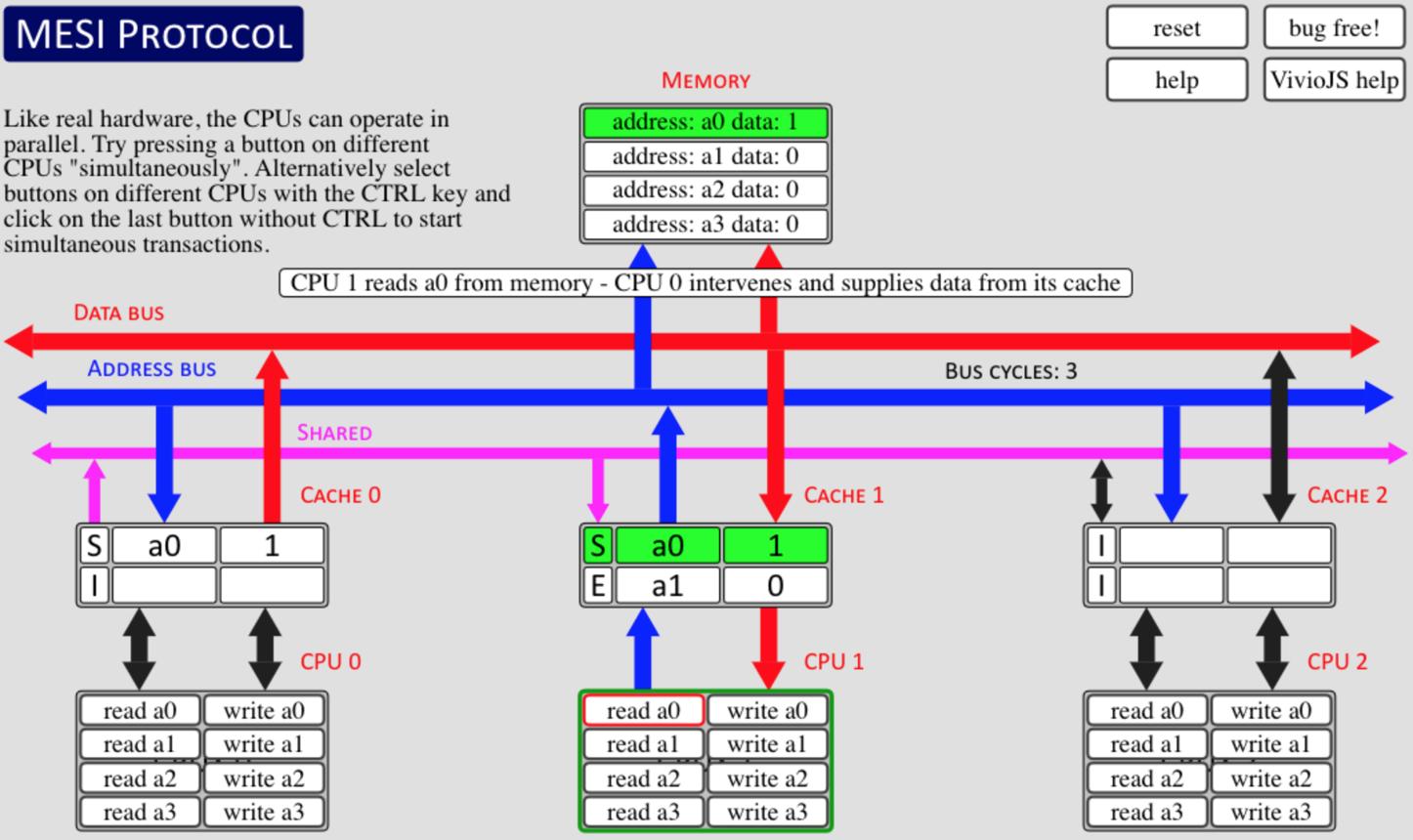

而是：Cache一致性协议。

七、为什么Ring越多，性能反而越差？

很多项目会认为：模块越细越容易扩展。

于是：

复制代码

RX

↓

Ring

↓

Parser

↓

Ring

↓

Session

↓

Ring

↓

ACL

↓

Ring

↓

QoS

↓

Ring

↓

TX

看起来每个模块都很独立。

实际上，每增加一级。都会新增一次：

复制代码

Enqueue

+

Dequeue

意味着：每个数据包至少增加两次：

CAS
Memory Barrier
Cache同步

如果流水线六级。

那么每个包可能经历：

复制代码

12次

Head/Tail修改

注意。

这里只是：数据包传递。

真正业务处理还没有开始。

很多团队发现：业务模块越拆越细，CPU越来越高，吞吐却越来越低。

原因就在这里。

Ring的成本不是固定的，而是随着模块数量呈线性增长；当数据包处理本身已经很轻量时，线程之间传递数据的成本反而会超过真正的业务逻辑。

八、一个容易被忽略的问题：Memory Barrier

除了CAS之外。

rte_ring还有另一个隐藏成本。

就是：Memory Barrier（内存屏障）。

为了保证：Producer写入对象以后，Consumer一定能够看到。

CPU不能：随意重排序。

因此。每一次：

复制代码

enqueue

dequeue

都会伴随Acquire、Release、Fence。

这些操作不会增加CPU利用率。

但是会降低流水线并行能力。

很多Perf里面：Backend Stall实际上就来自这里。

（未完待续）
