【Unity笔记】VR 一体机画面锯齿、模型边缘闪烁、接缝抖动排查：MSAA、Mipmap、Render Scale、Z-Fighting 全流程记录
说明：本文涉及的图示不使用项目截图，只放 PICO 知识库相关在线图片链接，方便按需打开对照。
依据入口采用 PICO Unity 官方 文档索引：Unity Swan llms.txt。其中 PICO XR 开发指南 指向 PICO Unity Integration 开发指南，因此本文同时引用同一 PICO 知识库下的 Unity Integration 渲染、画质与性能监测文档作为具体排查依据。
一、问题现象
在 Unity 2022 + URP + PICO/VR 一体机项目中，经常会遇到这样的现象：已经开启了 4x MSAA，甚至尝试 8x MSAA，但头显里依然能看到模型边缘有锯齿，远处墙面、地面有闪烁，物体接缝处有亮边、黑边或抖动。尤其是用户头部轻微移动时，某些边缘会一闪一闪，看起来像抗锯齿没有生效。
这个问题不能简单归因于"MSAA 不够"。PICO 文档中对 MSAA 的定位很清楚：MSAA 用于降低多边形物体边缘锯齿，倍数越高画质越好但性能消耗越大，SDK 默认推荐 4x MSAA。也就是说，MSAA 主要解决的是几何边缘采样，不是所有闪烁都归它管。远处纹理闪烁要查 Mipmap、Trilinear、Anisotropic Filtering；模型重叠处闪烁要查 Z-Fighting；阴影边缘跳动要查 Shadow Bias、Shadow Resolution；纯色材质接缝闪烁更要优先查几何重叠和深度精度，而不是贴图。
二、排查优先级
| 优先级 | 问题类型 | 典型现象 | 优先原因 |
|---|---|---|---|
| P0 | Z-Fighting / 模型共面重叠 | 两个模型交叠处闪、接缝亮边、纯色材质也闪 | 最常见，且 MSAA/Mipmap 基本无法根治 |
| P0 | 帧率不稳 / GPU 压力过高 | 头动时全局闪、边缘抖、画面不稳定 | VR 中帧率不稳会放大所有视觉问题 |
| P1 | Render Scale / Eye Buffer 分辨率不足 | 调高 URP Render Scale 后闪烁减弱 | 说明存在屏幕空间采样不足或亚像素边缘问题 |
| P1 | MSAA 设置不合理 | 模型轮廓锯齿明显 | MSAA 管几何边缘，但不管纹理混叠和共面深度冲突 |
| P1 | Mipmap / Trilinear / Aniso 缺失 | 地面墙面、远处细纹、贴图线条闪 | PICO 画质文档明确建议用这些提升纹理清晰度 |
| P1 | 阴影抖动 | 接缝、墙角、薄物体边缘闪 | 实时阴影在 VR 一体机上很容易引入额外闪烁 |
| P2 | 法线、高光、Smoothness 过强 | 纯色材质边缘亮暗跳动 | 没贴图也会因为光照和法线变化闪 |
| P2 | URP 后处理/HDR/SSAO | 开后处理后帧率下降、局部边缘更脏 | PICO 已知问题中提示 URP SSAO 会导致低帧率和高 GPU 消耗 |
| P2 | 透明/Cutout/Alpha Clip | 树叶、栏杆、贴片、UI 边缘闪 | MSAA 对透明裁剪边缘帮助有限 |
| P3 | UI 字体与图标 | 世界空间 UI 边缘糊、文字毛边 | 应使用 TMP、合适贴图尺寸和必要时合成层 |
| P3 | 编辑器/模拟器与真机差异 | Editor 看着正常，头显闪 | VR 畸变、双目、ATW、设备分辨率都会改变最终观感 |
三、排查步骤
P0：先查模型重叠和 Z-Fighting
如果两个模型重叠处闪烁，尤其纯色材质、没有贴颜色纹理也闪，优先判断为 Z-Fighting。它的本质是两个面在同一深度或非常接近，GPU 每帧判断"谁在前面"时结果不稳定。VR 里头显一直有微小位姿变化，左右眼视角也不同，所以这种深度竞争会被放大。
排查方法很直接：把其中一个闪烁模型沿法线方向临时移动 0.001m ~ 0.005m，如果闪烁明显变化或消失，基本就是重叠面或极近面。第二步是临时换成 Unlit 纯色材质，如果仍闪，继续查几何和深度；如果不闪，说明光照、法线或阴影参与了问题。第三步是关闭该对象的 Cast Shadows 和 Receive Shadows，如果闪烁消失，则转向阴影参数排查。
若模型确实必须重叠，不建议让两个面完全共面。处理方式按稳定性排序：优先删除被遮挡的内部面；其次让前景模型沿法线偏移一点点；再次增加压边条、遮缝条覆盖接缝；贴花类内容使用 Decal 或带 Offset 的 Shader；最后才考虑单纯提高 Render Scale。Render Scale 能缓解采样不足，但不能从根上解决深度竞争。
P1：Render Scale 变高后闪烁减弱，说明什么
如果调高 URP 的 Render Scale 后闪烁减弱，这个现象很有价值。它说明问题至少包含一部分屏幕空间采样不足。原来某条细边、缝隙或接缝在 Eye Buffer 中可能只占 1 个像素甚至不到 1 个像素，头显轻微移动时，这条边一会儿被采到，一会儿没被采到，于是看起来在闪。提高 Render Scale 后，内部渲染像素变多，相当于做了超采样，边缘覆盖更稳定，闪烁自然减弱。
但这里要注意成本。PICO Eye Buffer 文档说明，Eye Buffer 分辨率会影响画质和性能，分辨率越高画面越清晰，但延迟、GPU 压力、功耗和热风险都会增加；默认值为 1.0，一般不推荐修改，且不建议高于 1.5。从 1.0 提到 1.5 不是增加 50% 像素，而是宽高各 1.5 倍，总像素约 2.25 倍。实际项目里建议先试 1.1 ~ 1.25，确认 Metrics HUD 中 FPS、GPU U、温度都稳定，再继续往上调。
P1：MSAA 不是万能开关

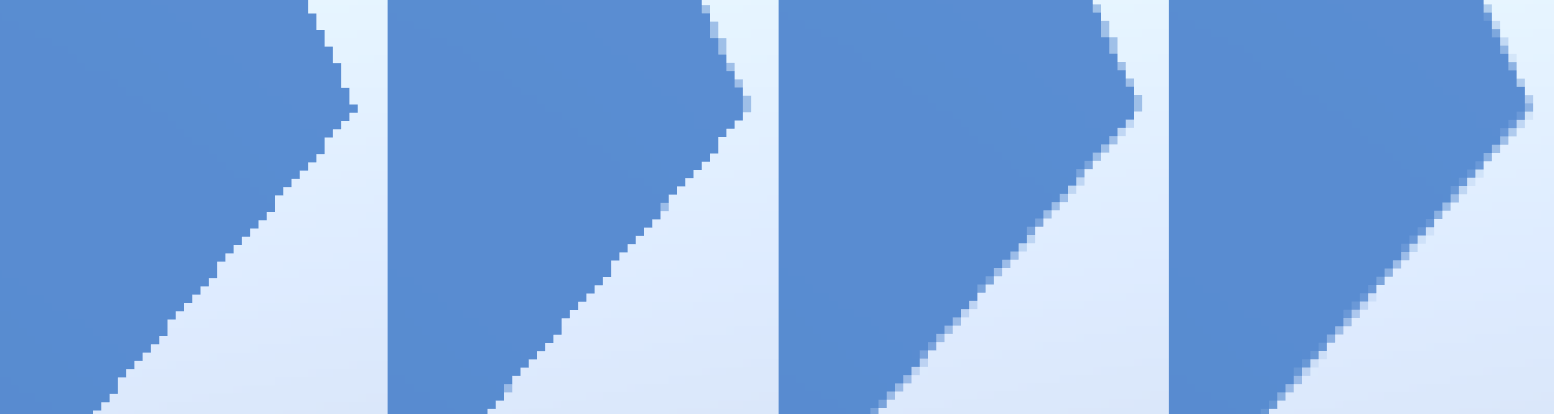

PICO 抗锯齿文档说明，MSAA 可以对多边形物体边缘进行抗锯齿处理，降低低分辨率场景下的边缘锯齿，SDK 推荐默认 4x MSAA。所以当问题是模型轮廓锯齿时，先确认 PXR Manager 或 Quality/URP 相关设置里 MSAA 是否真的生效，再用 4x 作为基准。若性能负载大，PICO 画质文档也提到至少可以考虑 2x MSAA。
但是如果你已经开到 8x MSAA，纹理依旧闪、纯色接缝依旧闪，就说明根因不是普通几何边缘采样。继续提高 MSAA 可能只会增加 GPU 压力，导致帧率不稳，反过来让闪烁更明显。PICO 已知问题文档还提示，Unity 2021 及以上版本在 URP 中设置 MSAA 可能出现掉帧，因此不要把 8x MSAA 当成默认解法。
官方图示：
P1：纹理闪烁要查 Mipmap、Trilinear、Aniso

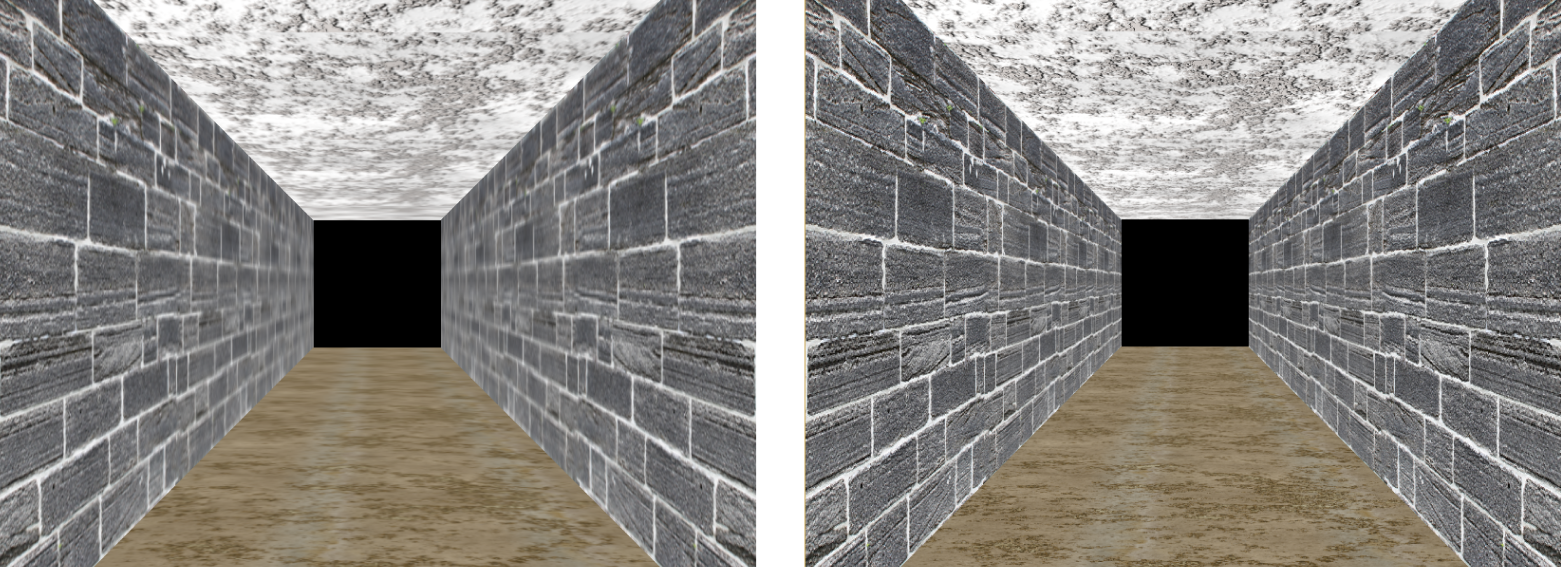

如果闪烁发生在地面、墙面、远处细线、密集纹理、文字图案上，优先检查纹理导入设置。PICO 画质文档明确把"纹理与文字模糊闪烁"列为清晰度问题之一，并建议使用 Mipmap、Trilinear Filtering 和 Anisotropic Filtering。Generate Mip Maps 会为纹理生成多级缩小版本，远处物体不再强行采样原始大图，而是选择更符合屏幕大小的 Mip Level，从而减少高频采样混叠。Trilinear 用来平滑不同 Mip Level 之间的过渡；Anisotropic Filtering 用于墙面、地面这种斜视角纹理，减少倾斜角度下的模糊和闪烁。

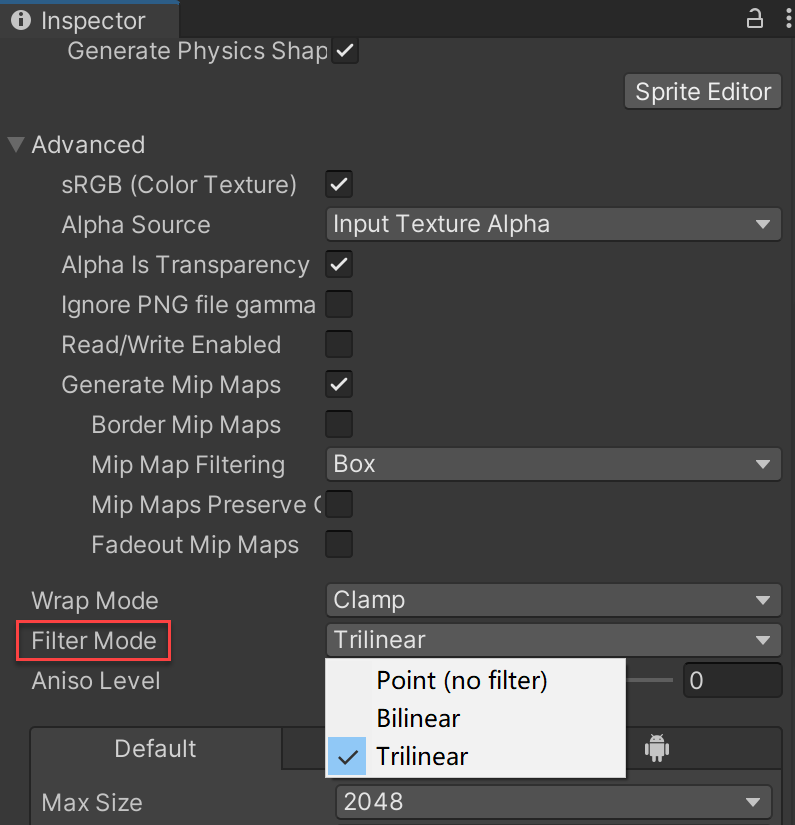

排查方式：先选取一张明显闪烁的地面或墙面贴图，开启 Generate Mip Maps，设置 Filter Mode = Trilinear，将地面/墙面这类斜视角纹理的 Aniso Level 设置为 4~8，重新导入并真机观察。如果问题明显减弱，再批量处理同类纹理。注意 UI 图标、字体图集、始终 1:1 显示的 Sprite 不要无脑批量开 Mipmap，避免变糊。
依据：提升画面清晰度
官方图示：
P1：阴影和光照也会制造"边缘闪"
纯色材质没有颜色贴图，但并不代表不会闪。接缝处如果两个模型法线不一致，或者 Smoothness/Specular 偏高，头部移动时高光会在边缘跳动，看起来像锯齿闪。实时阴影也常见，特别是墙角、薄片、压边条、小装饰件，阴影贴图分辨率不足或 Bias 不合适会在接缝处抖动。PICO Swan 从 0 到 1 教程里也提到，场景大小会影响 shadowMap 尺寸，从而直接影响阴影质量。
排查方法：先给目标对象换 Unlit 材质，判断是否光照导致；再关闭 Cast Shadows 和 Receive Shadows，判断是否阴影导致；然后检查 Directional Light 的 Shadow Resolution、Bias、Normal Bias、Shadow Distance。移动端 VR 一体机里，实时阴影宁可少用，能烘焙就烘焙，能关掉小装饰件的投影就关掉。纯色材质还应适当降低 Smoothness，避免边缘高光在头显中跳。
P2：URP 后处理、HDR、SSAO 要谨慎
PICO 已知问题文档中对 URP 有一些需要关注的点：URP + FFR 时，后处理、HDR 以及会用到 Intermediate Texture 的 Renderer Feature 可能导致静态注视点渲染失效；URP Renderer 中启用 SSAO 会导致低帧率、高内存和 GPU 消耗。Multiview 文档也说明，开启多视图渲染后若使用 Post Processing，会造成性能损耗并影响帧率。VR 中帧率一旦不稳，边缘闪烁和接缝抖动都会更明显。
排查方式：建立一套最小画质配置，先关闭后处理、HDR、SSAO、Motion Blur、Depth of Field、Screen Space 类效果，只保留必要的 MSAA 和基础灯光。确认闪烁是否下降后，再逐项打开效果。不要一次性开一堆后处理再去猜是谁导致的。
P2：透明、Cutout、UI 和文字
透明材质、Alpha Clip、树叶、栏杆、粒子、贴片类物体也容易产生边缘闪烁。原因是透明排序、深度写入、裁剪边缘和 Overdraw 混在一起，MSAA 对这类边缘的帮助有限。遇到透明闪烁，优先减少 Alpha Clip，检查 Render Queue，避免多层透明重叠；UI 尽量使用 World Space Canvas，文字使用 TextMeshPro，重要 UI 面板可考虑使用更高分辨率贴图或合成层方案。

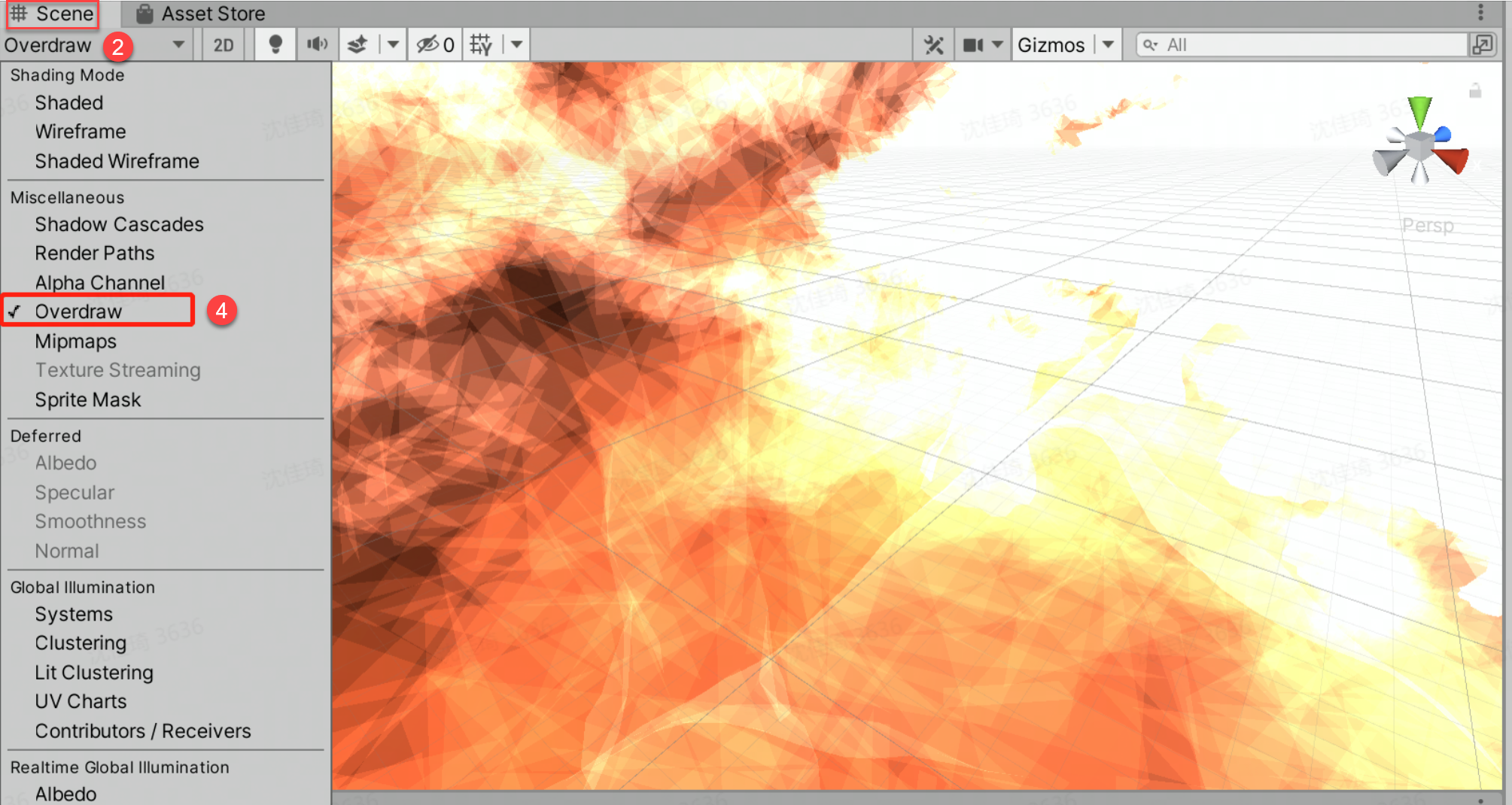

Overdraw 也要查。PICO Overdraw 文档说明，场景中的超量绘制会严重影响移动 GPU 性能，可在 Unity Scene 视图中通过 Miscellaneous > Overdraw 查看热图。透明叠加多了，GPU 压力上来，帧率不稳，边缘闪烁就会被放大。
官方图示：

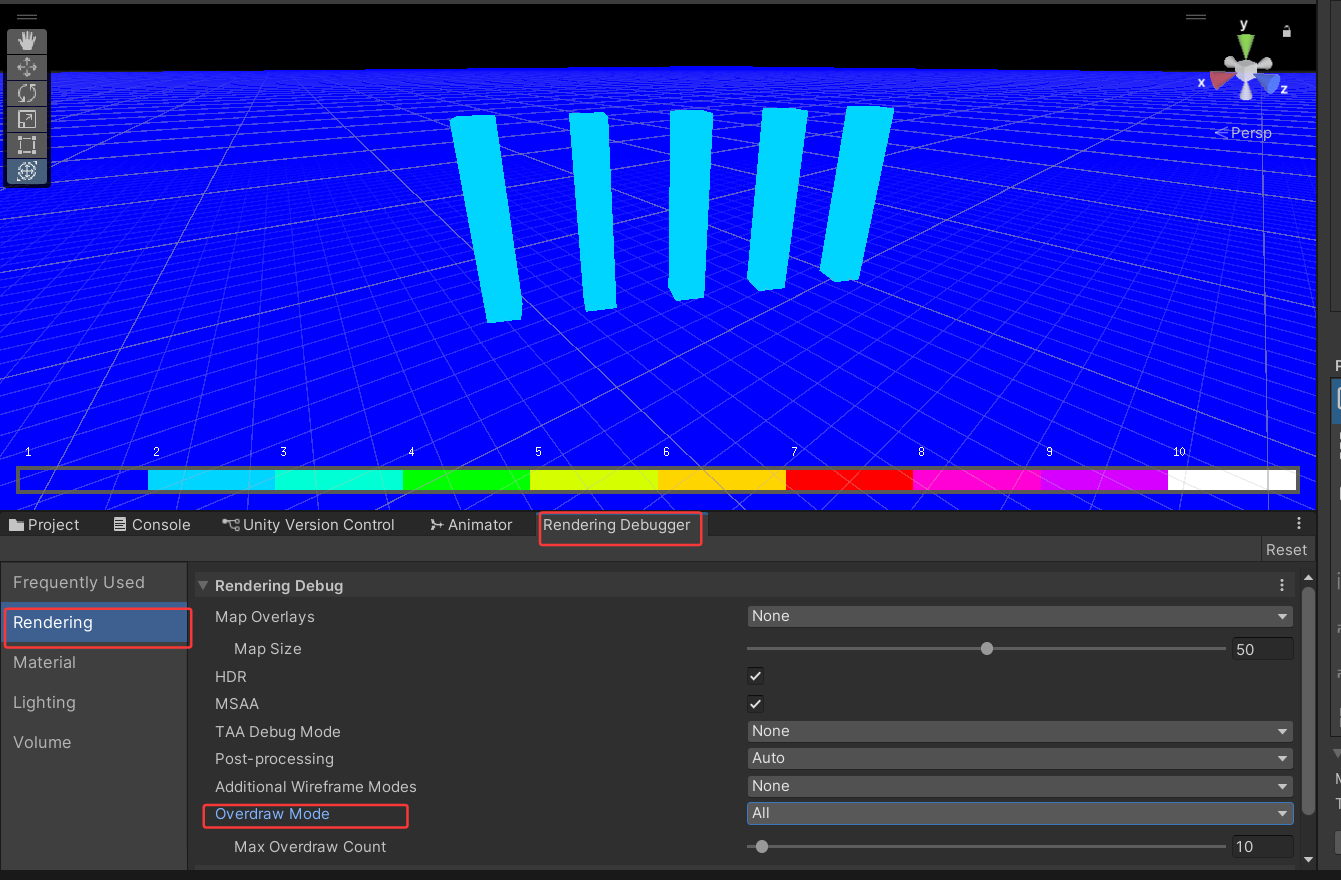

Unity 2022，2021.3 之后的版本，在URP项目中查看Overdraw模式的方法： Unity官方从URP12（Unity2021.2版本）开始，通过Rendering Debugger工具支持了查看overdraw模式，如下图所示
四、性能监测与验证顺序

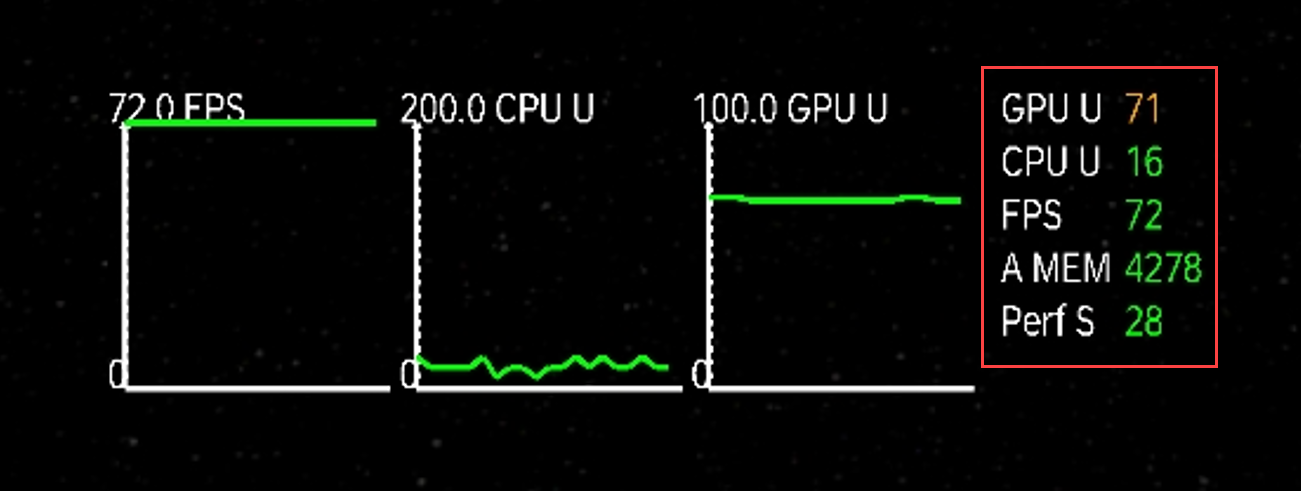

最后一定要真机验证。PICO Metrics HUD 文档说明，FPS 正常情况下应等于屏幕刷新率，同时可以看 GPU U、CPU U、EBW、EBH、FRL、Singlepass、温度、电流等指标。我的建议是每次只改一个变量：先固定场景和观察位置，记录 Render Scale、MSAA、FPS、GPU U、EBW/EBH；再依次测试 MSAA、Render Scale、Mipmap、阴影、后处理、模型错位。不要在同一轮里同时改材质、灯光、分辨率和模型，否则问题会很难归因。
Unity 里配合 Frame Debugger 查看 Draw Calls 和渲染顺序，配合 Scene 视图的 Overdraw 查看透明叠加，配合真机 Metrics HUD 看帧率和 GPU 压力。PICO Emulator 文档说明 Emulator 支持部分渲染能力，包括 Multiview 和 MSAA，但受硬件与运行环境限制，最终画质仍以 PICO 真机为准。
依据：Metrics HUD、浏览绘制调用、PICO Emulator
官方图示：
五、推荐排查流程总结
建议最终按这个顺序走：第一步，确认是否 Z-Fighting，移动模型 0.001~0.005m 或删除隐藏重叠面；第二步，检查相机 Near/Far，Near 不要过小，Far 不要无脑拉很大；第三步，确认 4x MSAA 生效，不要直接依赖 8x MSAA；第四步，用 Render Scale 1.1~1.25 验证采样不足是否缓解，避免默认冲到 1.5；第五步，给地面、墙面、远处纹理开启 Mipmap + Trilinear + Aniso；第六步，关闭阴影、高光、后处理逐项 A/B；第七步，用 Frame Debugger、Overdraw、Metrics HUD 做证据闭环。
一句话总结：VR 里"看起来像锯齿"的问题，不一定都是抗锯齿问题；"看起来像纹理闪"的问题，也不一定都是 Mipmap 问题。先按优先级定位根因，再选择对应手段，才是最省时间的做法。
