在 PCIe 体系结构中，基地址寄存器（Base Address Register, 简称 BAR）是实现"即插即用"和资源映射的核心机制。
在 PCIe 体系结构中，基地址寄存器（BAR）的核心作用是实现 内存映射 I/O（MMIO） ，即让 CPU 像访问内存（DRAM）一样访问硬件设备的寄存器或存储空间。

BAR的内存地址分配问题

注意！！PCIe 规范限制：PCIe 规定 BAR 空间大小必须是 2 的幂次方（比如 4KB, 8KB, 16KB... 128KB）。你不能跟系统说"我只要 12 字节"。

具体实例：FPGA 加法器

假设你有一个 PCIe FPGA 卡，其内部实现了一个简单的"加法器"功能：

BAR 配置：假设FPGA所需冗余大小为 128KB，怎么分配BAR地址呢？

硬件内部寄存器定义：

偏移 0x00：输入数字 A

偏移 0x04：输入数字 B

偏移 0x08：计算结果（Sum）

第一步：算出 128KB 需要多少个"焊死的 0"在计算机里

我们要先知道 128KB 到底占了多少个二进制位（Bit）：

1 KB = 2 10 字节 = 1024 字节 1\text{ KB} = 2^{10}\text{ 字节} = 1024\text{ 字节} 1 KB=210 字节=1024 字节

128 KB = 128 × 1024 = 131 , 072 字节 128\text{ KB} = 128 \times 1024 = 131,072\text{ 字节} 128 KB=128×1024=131,072 字节

我们用 2 的幂次方来表示： 128 KB = 2 7 × 2 10 = 2 17 字节 128\text{ KB} = 2^7 \times 2^{10} = 2^{17}\text{ 字节} 128 KB=27×210=217 字节。

这意味着：128KB 的空间，需要整整 17 个二进制位（Bit 0 到 Bit 16）来做内部寻址。所以，fpga工程师在设计时，会把这个 BAR 寄存器的低 17 位全部死死地焊在地上（抹成 0），只留下高 15 位（Bit 17 到 Bit 31）可以读写。

第二步：开机全 1 探测（Host 的视角）

开机时，Host 大管家（cpu侧）往这个 BAR 寄存器里盲写全 1（0xFFFFFFFF），由于低 17 位焊死，寄存器里实际存下来的二进制是这样的：

bash 复制代码

高 15 位可写 (变1)        低 17 位焊死 (强制为0)
⬇️                       ⬇️
1111 1111 1111 1110  0000 0000 0000 0000

把这一串二进制每 4 位一组，转换成十六进制读回来，Host 读到的值就是：0xFFFE0000。

Host 拿到 0xFFFE0000 后一取反再加 1：

~0xFFFE0000 + 1 = 0x00020000（十六进制的 0x20000 换算成十进制正好是 131072，即 128KB）。

系统瞬间心领神会："懂了，这家伙要 128KB 的领地。"

第三步：系统划领地（必须严格对齐）

既然低 17 位在硬件上只能是 0，系统在给它分派物理基地址（Base Address）时，分派的地址的低 17 位也必须全是 0。

换算成十六进制，17 个二进制零意味着什么？

每 4 个二进制零可以换成 1 个十六进制的 0。

17 个零 = 4 个完整的十六进制 0，还剩下 1 个二进制零。

这导致从右往左数第 5 个十六进制数，它的二进制最低位必须是 0（也就是说，第 5 位只能是偶数：0, 2, 4, 6, 8, A, C, E）。

符合规则的合法基地址示例：

0xF0000000 （合法，末尾是 0000，第 5 位是 0）

0xF0020000 （合法，末尾是 0000，第 5 位是 2）

0xF00A0000 （合法，末尾是 0000，第 5 位是 A）

不合法的基地址示例：

0xF0010000 （不合法！第 5 位是 1，变成二进制尾数就不是 17 个零了，写进硬件会被强行抹成 0xF0000000 导致地址错位）。

第四步：最终的占地范围

假设系统在"内存保留区"里看中了 0xF0020000 这块空地，一把写进设备的 BAR 寄存器。

那么，这个 128KB（十六进制大小为 0x00020000）的硬件设备，在 MMIO 内存大地图上的绝对占地范围就是：

起始物理地址（Base）：0xF0020000

结束物理地址（End）：0xF003FFFF （即起始地址 + 128KB - 1）

从此以后，CPU 只要访问 0xF0020000 到 0xF003FFFF 之间的任何一个房号，Host 都会心领神会地打包成 PCIe 快递，精准地送到这个 128KB 的设备手里！

真实映射：地址长什么样？

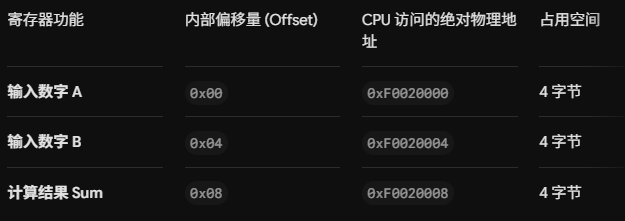

结合上一题我们为 128KB 空间分派的基地址 0xF0020000，此时 CPU 想要做加法，它的驱动代码在 MMIO 的世界里看到的绝对物理地址 是这样的：

MMIO与MMU

MMU 是一个真实的硬件设备（CPU内部的独立单元），而 MMIO 并不是一个设备，它是一种"让 CPU 访问设备的通信规则"。

MMIO（内存映射 I/O）是怎么工作的？

硬件工程师在设计主板和总线时，把一整片连续的物理地址空间（比如 32 位系统下的顶部 1GB 空间，即所谓的 PCI Hole）强行划给了外设。

当各种 PCIe 设备（如FPGA 加法器、显卡）插上电脑时，系统通过 BAR 寄存器给它们在这个保留区里分派具体的起始地址（如 0xF0020000）。

从此，外设内部的控制寄存器，在物理上就变成了这段内存地址里的一个个"小房间"。

CPU 想给硬件发指令，不用任何特殊手段，直接往对应的内存地址写数据就行。

在没有 MMIO 之前，CPU 想访问内存条得用一套指令，访问网卡、键盘又得用另一套专用的硬件接口和指令（即传统的 IO 端口空间）。外设一多，CPU 就会被无数的专有指令烦死。

于是，MMIO 诞生了。它的核心思想是：视硬件如内存，以地址通天下。

MMU（内存管理单元）

MMIO 规划好了硬件的物理地址，但现代操作系统（Linux/Windows）出于安全和多任务的考虑，是绝对不允许软件直接去摸物理地址的。所有程序看到的都是虚幻的虚拟地址（Virtual Address, VA）。

这时候，坐在 CPU 内部核心通道上的 MMU 就必须全天候上岗了。MMU 戴着三顶重要的帽子，行使三大核心职能：

终极翻译官：虚拟地址 → \rightarrow → 物理地址程序员在驱动里申请了一块虚拟地址（比如 0xFFFF8880...），当 CPU 试图往这个地址写数据时：MMU 瞬间拦截该请求。MMU 翻开保存在内存里的页表（Page Table）（为了加速，还会查自己随身带的高速缓存 TLB）。查到该虚拟地址对应的是 MMIO 物理地址 0xF0020000，脱掉虚拟外衣，把物理地址发射到主板总线上。
铁面安保：权限与隔离控制每个虚拟地址在页表里都带着"权限标签"（可读？可写？只能内核访问？）。如果一个普通用户态的软件（比如一个恶意木马）试图去读写 FPGA 加法器的 MMIO 地址，MMU 查表发现该地址只有内核驱动才能碰，会直接一巴掌把请求拍死，向操作系统触发一个 Page Fault（缺页异常/段错误），把流氓软件直接杀掉。
特效指挥官：Cache 策略控制（对 MMIO 至关重要！）这是 MMU 和 MMIO 产生交集最精妙的地方。CPU 读写普通内存条时，喜欢自作聪明把数据缓存到自己的 Cache 里以加速访问。但硬件寄存器的状态是实时变化的（比如加法器的结果，或者网卡刚收到的网络包），绝对不能被 CPU 缓存！当内核调用 ioremap() 把 MMIO 地址映射进虚拟世界时，MMU 会在页表里把这块区域死死标记为 Device Memory（设备内存 / Non-Cacheable 不可缓存）。只要 CPU 碰这段地址，MMU 就会严厉警告 CPU："收起你的 Cache 缓存！必须每一铲子都实实在在去物理总线上读写！"

黄金搭档的完美合奏：数据的一生

我们把一个具体的场景穿起来：驱动程序往 FPGA 加法器（BAR基地址 0xF0020000）的输入寄存器 A（Offset 0x00）写入数字 5。

bash 复制代码

[ 1. 软件驱动层 ]  -> 写数据到虚拟地址 (例如 0xFFFF888000A10000)
         │
         ▼
[ 2. CPU内部 MMU ] -> 拦截！查页表发现是 MMIO 区域，强行关闭 Cache 缓存！
         │           -> 将虚拟地址翻译成【MMIO物理地址 0xF0020000】
         ▼
[ 3. 芯片内部总线 ] -> 物理地址 0xF0020000 欢快地流出 CPU 芯片
         │
         ▼
[ 4. PCIe Host ]   -> 拦截！发现该物理地址落在 FPGA 的 BAR 领地内
         │           -> 打包成 PCIe 专用快递 (TLP 事务层包) 发射出去
         ▼
[ 5. FPGA 硬件卡 ] -> 接收 TLP 包，内部地址解码器识别出 Offset = 0x00
                     -> 成功把数字 5 焊死在"输入数字 A"的硬件寄存器里！

MMIO、mmap、MMU 和页表四个概念

MMIO机制（内存映射 I/O）

指的是"把硬件寄存器伪装成内存地址来访问"的这一整套设计思想。它的对手是 PMIO（端口 I/O 机制）。

mmap（内存映射函数） ------ 属于【操作系统软件阵营】

它是操作系统提供给应用软件的一个工具（系统调用），用来向系统申请："请帮我把某个硬件的 MMIO 物理地址，映射到我自己的虚拟世界里。"

页表（Page Table） ------ 属于【数据媒介阵营】

它是一本躺在内存条（RAM）里的对照字典。它由软件（mmap）负责填写，用来记录"哪段虚拟地址对应哪个 MMIO 物理地址"，是软硬件沟通的剧本。页表的一页是4KB。

MMU（内存管理单元） ------ 属于【CPU 核心硬件阵营】

它是 CPU 内部的一个硬核执行机器。它不负责规划，只负责执行------疯狂地去读页表，把 CPU 扔出的虚拟地址瞬间翻译成总线认的物理地址。

谈谈曾经做过的RFvu3p芯片XDMA驱动

这是一款带PCIe接口的RFsoc芯片，通过PCIe接口来实现ADC/DAC控制，以及高带宽的数据收发。

我实际用到四个bar

BAR0：/dev/xdma0_user，mmap 映射寄存器读写

BAR1：xdma0_h2c_0、xdma0_h2c_1 命令 / 数据下发

BAR2：xdma0_c2h_0、xdma0_c2h_1 命令应答 / 采集数据上送

BAR3：xdma0_events_0、xdma0_events_1 中断事件读取
