Quartus II 工程编译与 FPGA 下载流程记录

1. 工程简介

如需要代码联系博主。

本工程基于 QC-FPGA-C1 FPGA 开发板完成多外设控制系统设计，采用 VHDL 编写，顶层实体为 fpga_rs232_top。系统包含 UART 地址帧通信、LED 显示、蜂鸣器、数码管、电机、8×8 点阵以及 LCD1602 本地菜单控制等功能。

开发流程中，ModelSim 主要用于 RTL 功能仿真，Quartus II 主要用于工程综合、引脚分配、布局布线、时序分析以及生成 FPGA 下载文件。上一篇博客已经介绍了ModelSim 的使用，本文记录 Quartus II 中从打开工程到准备烧写开发板的基本流程。

2. 开发板与工程环境

本工程使用 QC-FPGA-C1 开发板，板载 Cyclone 系列 FPGA、48 MHz 晶振、USB-Blaster 下载接口、串口接口、LED、数码管、蜂鸣器、8×8 点阵、LCD1602 接口和矩阵按键等资源。

工程配置如下：

项目	内容
FPGA 系列	Cyclone
目标器件	`EP1C3T144C8`
顶层实体	`fpga_rs232_top`
开发软件	Quartus II 13.0.1
设计语言	VHDL
下载文件	`.sof`
固化文件	`.pof`

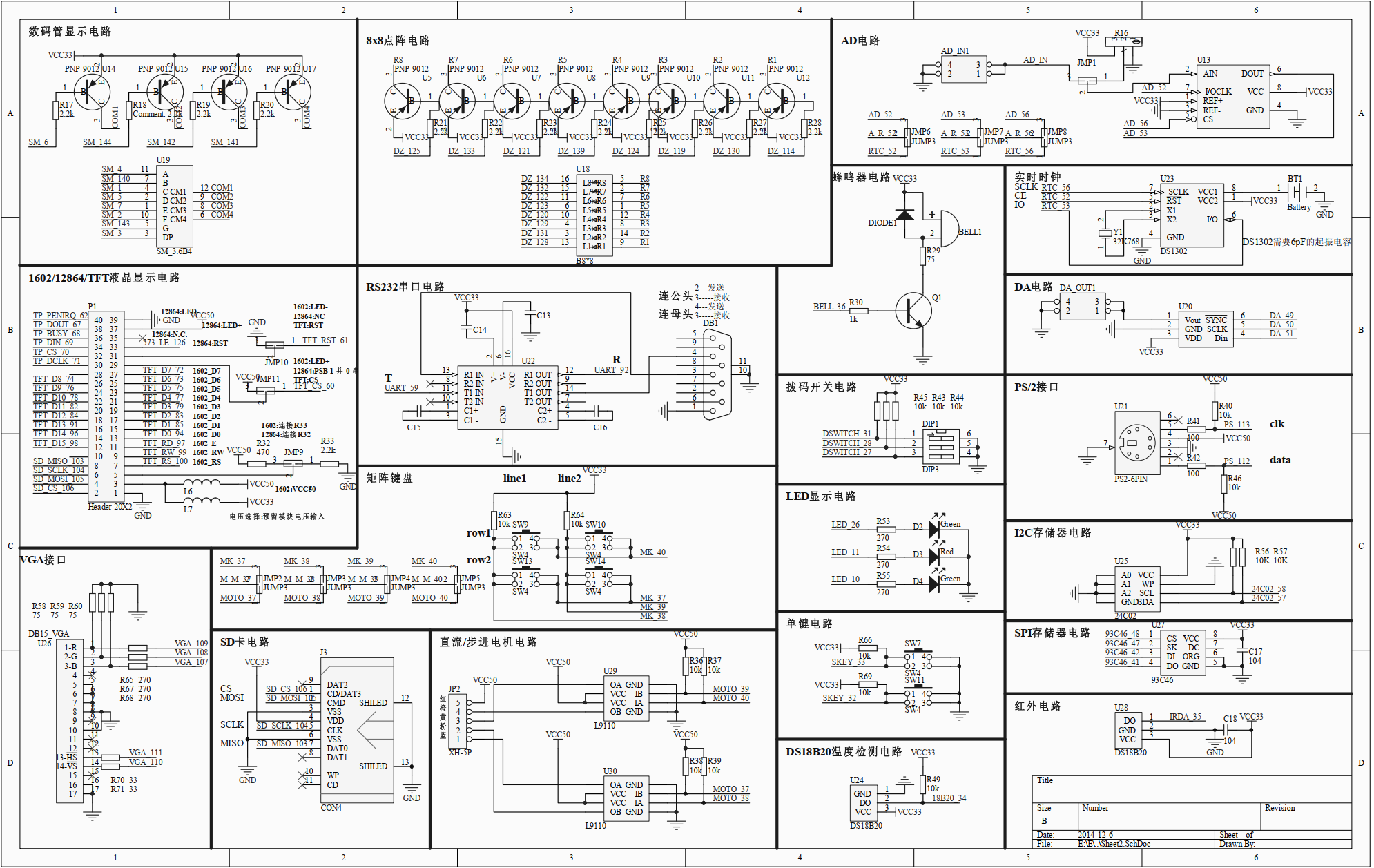

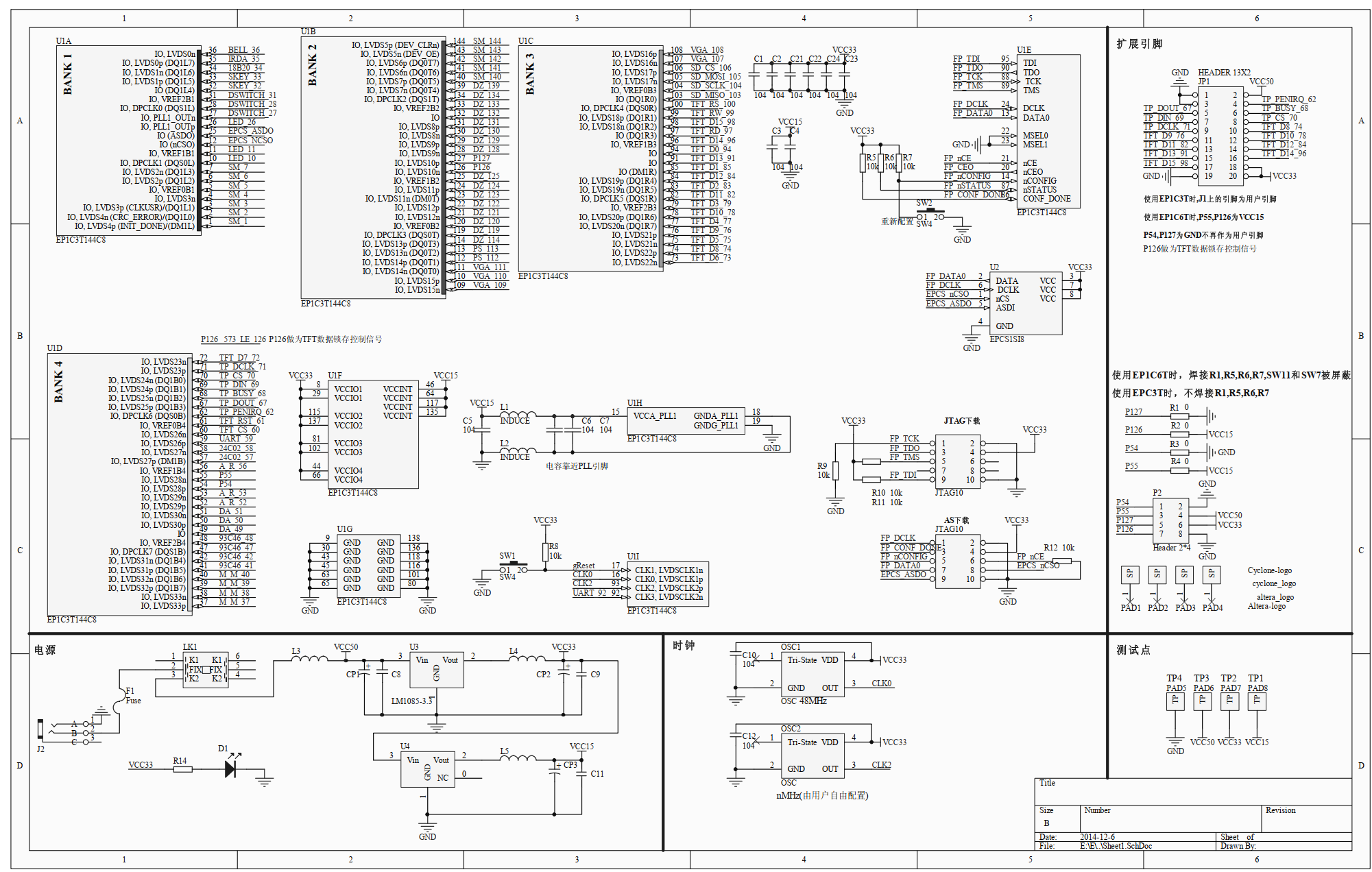

QC-FPGA-C1 开发板资源示意

3. Quartus II 的作用

FPGA 工程通常包含以下流程：

text 复制代码

编写 VHDL 代码
        ↓
ModelSim 功能仿真
        ↓
Quartus II 综合与布局布线
        ↓
引脚分配和时序分析
        ↓
生成 SOF/POF 文件
        ↓
下载到 FPGA 开发板

ModelSim 关注代码逻辑是否正确，例如 UART 是否正确接收数据帧、命令是否能控制对应模块。Quartus II 则负责把 HDL 代码转换为 FPGA 内部真实的逻辑资源，并生成可以下载到芯片中的配置文件。

4. 打开 Quartus 工程

Quartus 工程文件一般以 .qpf 结尾。启动 Quartus II 后，通过以下路径打开工程：

text 复制代码

File → Open Project

选择工程目录下的 .qpf 文件即可。工程打开后，左侧 Project Navigator 会显示当前工程结构，包括源文件、顶层模块和编译相关信息。

Quartus 工程打开界面

常见工程文件说明：

文件类型	作用
`.qpf`	Quartus 工程文件
`.qsf`	工程设置、器件选择、引脚分配
`.vhd`	VHDL 源代码
`.sdc`	时序约束文件
`.sof`	JTAG 临时下载文件
`.pof`	配置芯片固化文件

5. 检查器件型号和顶层实体

工程打开后，需要先确认器件型号和顶层实体。器件型号错误会导致引脚、资源和下载文件不匹配。

检查路径：

text 复制代码

Assignments → Device

本工程目标器件为：

text 复制代码

EP1C3T144C8

顶层实体为：

text 复制代码

fpga_rs232_top

工程设置中对应内容如下：

tcl 复制代码

set_global_assignment -name FAMILY Cyclone
set_global_assignment -name DEVICE EP1C3T144C8
set_global_assignment -name TOP_LEVEL_ENTITY fpga_rs232_top

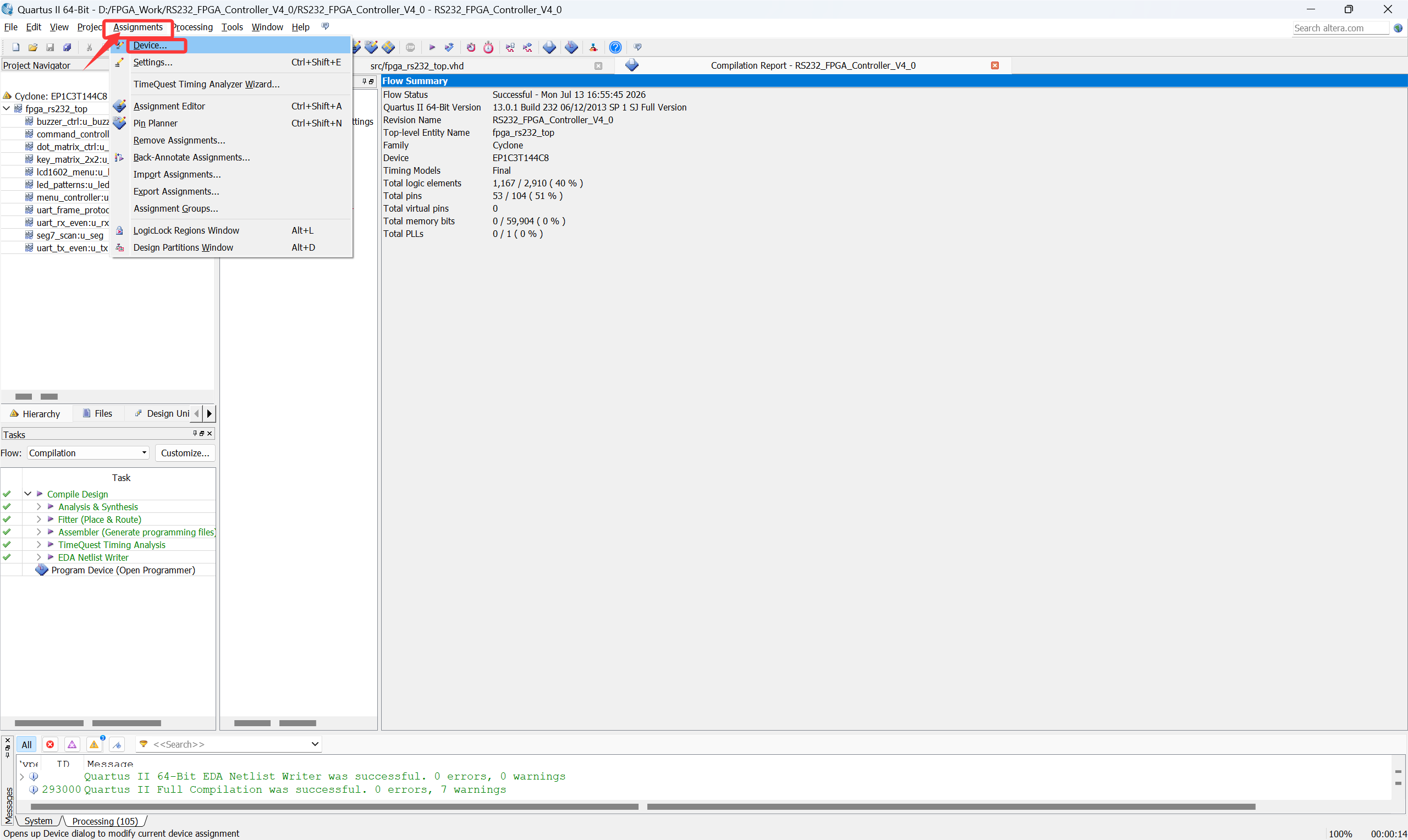

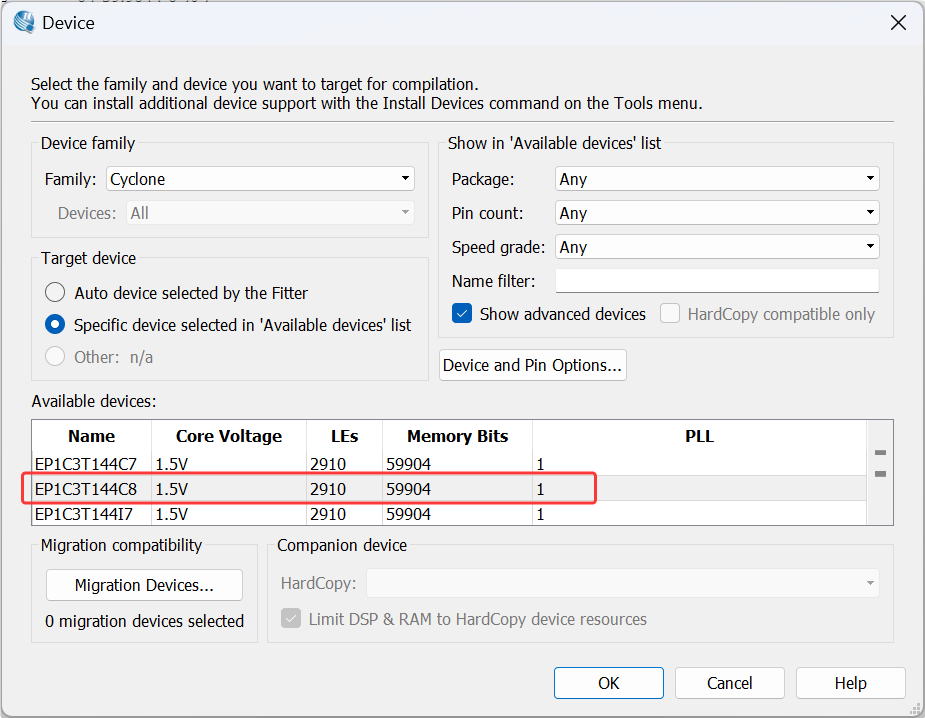

Quartus 器件型号设置

顶层实体必须是整个系统的入口模块。如果误把某个子模块设为顶层，编译虽然可能继续进行，但最终端口和引脚会与实际工程不一致。

6. 检查源文件列表

Quartus 只会编译已经添加到工程中的源文件。即使文件存在于文件夹中，如果没有加入工程，也不会参与综合。

检查路径：

text 复制代码

Project → Add/Remove Files in Project

本工程主要源文件包括：

text 复制代码

uart_rx_even.vhd
uart_tx_even.vhd
uart_frame_protocol.vhd
command_controller.vhd
key_matrix_2x2.vhd
menu_controller.vhd
lcd1602_menu.vhd
led_patterns.vhd
buzzer_ctrl.vhd
seg7_scan.vhd
motor_ctrl.vhd
dot_matrix_ctrl.vhd
fpga_rs232_top.vhd

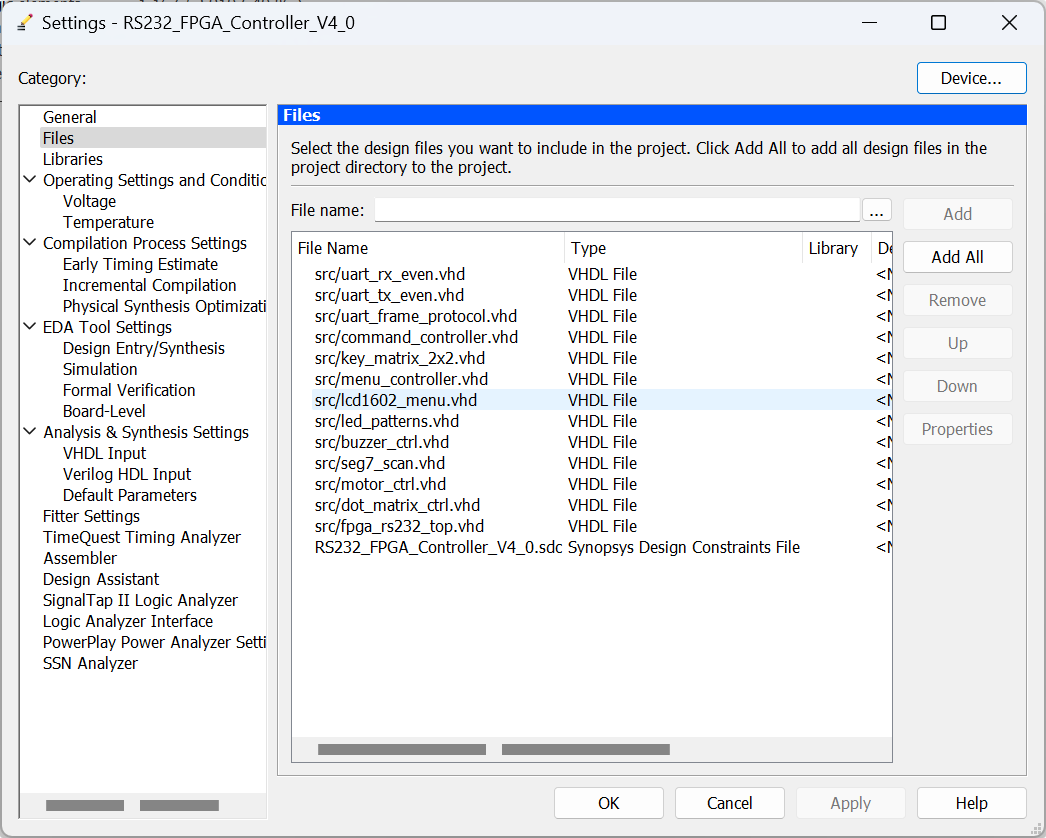

Quartus 工程源文件列表

如果编译时出现实体未定义、端口不存在或模块找不到等错误，需要优先检查源文件是否添加完整。

7. 引脚分配

FPGA 顶层端口需要和开发板原理图中的实际引脚对应。引脚分配可以在 .qsf 文件中查看，也可以使用 Pin Planner 图形界面查看。

打开路径：

text 复制代码

Assignments → Pin Planner

部分引脚分配示例：

tcl 复制代码

set_location_assignment PIN_16 -to clk
set_location_assignment PIN_17 -to rst_n

set_location_assignment PIN_92 -to uart_rxd
set_location_assignment PIN_59 -to uart_txd

set_location_assignment PIN_26 -to LedOut[0]
set_location_assignment PIN_11 -to LedOut[1]
set_location_assignment PIN_10 -to LedOut[2]

set_location_assignment PIN_36 -to Bell

set_location_assignment PIN_97 -to lcd_e
set_location_assignment PIN_99 -to lcd_rw
set_location_assignment PIN_100 -to lcd_rs

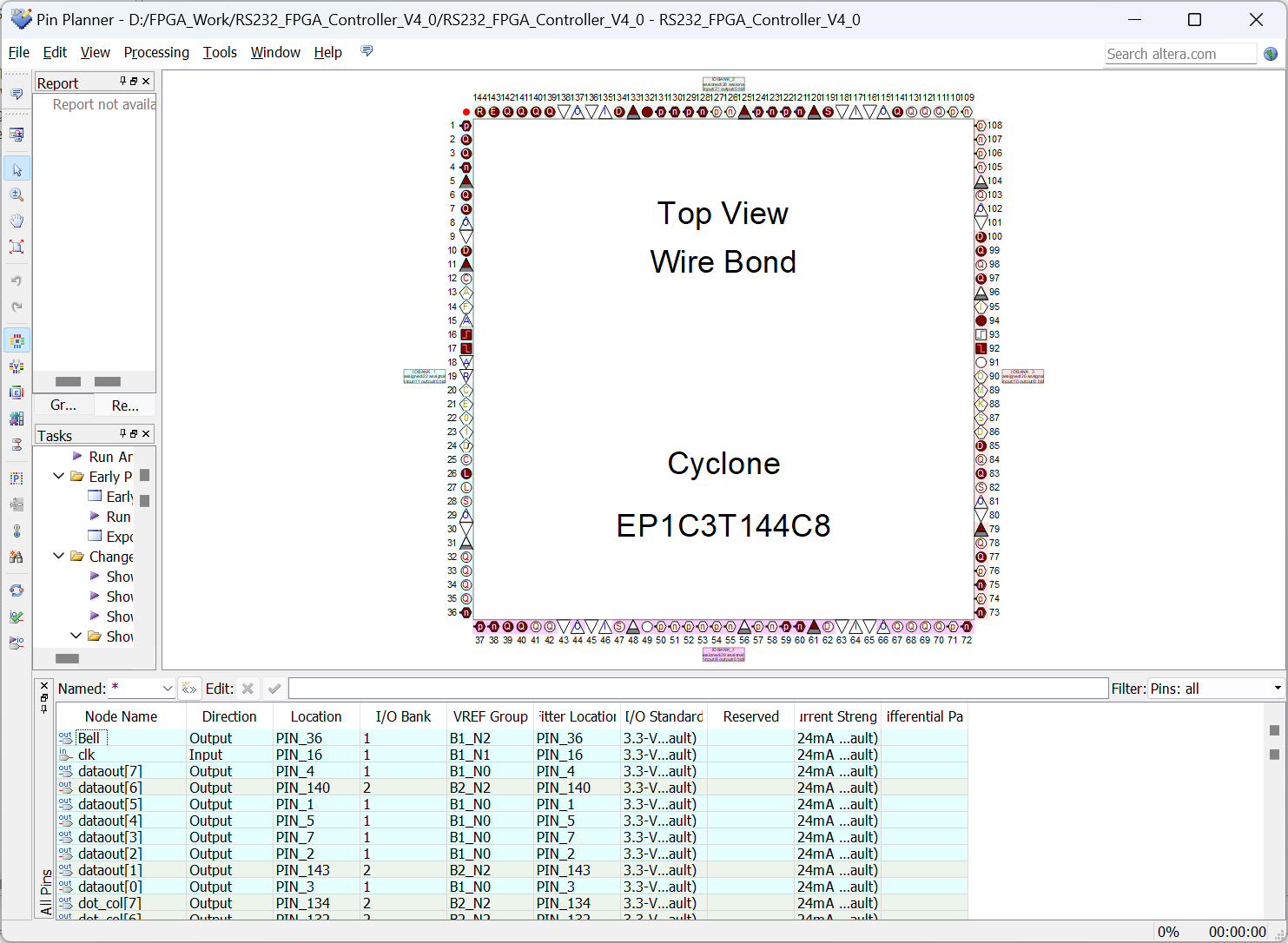

Pin Planner 引脚分配界面

引脚分配需要与开发板原理图保持一致。若下载后外设没有反应，首先应检查时钟、复位、串口、LED、LCD 等端口是否绑定到正确引脚。

8. 编译工程

确认源文件、器件型号、顶层实体和引脚分配后，可以开始编译。

操作路径：

text 复制代码

1.Processing → Start Compilation
2.或者直接点击三角箭头

Quartus 编译主要包括以下步骤：

Analysis & Synthesis：分析 HDL 代码并综合逻辑；
Fitter：将逻辑放置到 FPGA 具体资源中；
Assembler：生成下载文件；
TimeQuest Timing Analyzer：进行时序分析；
EDA Netlist Writer：生成仿真或外部工具相关文件。

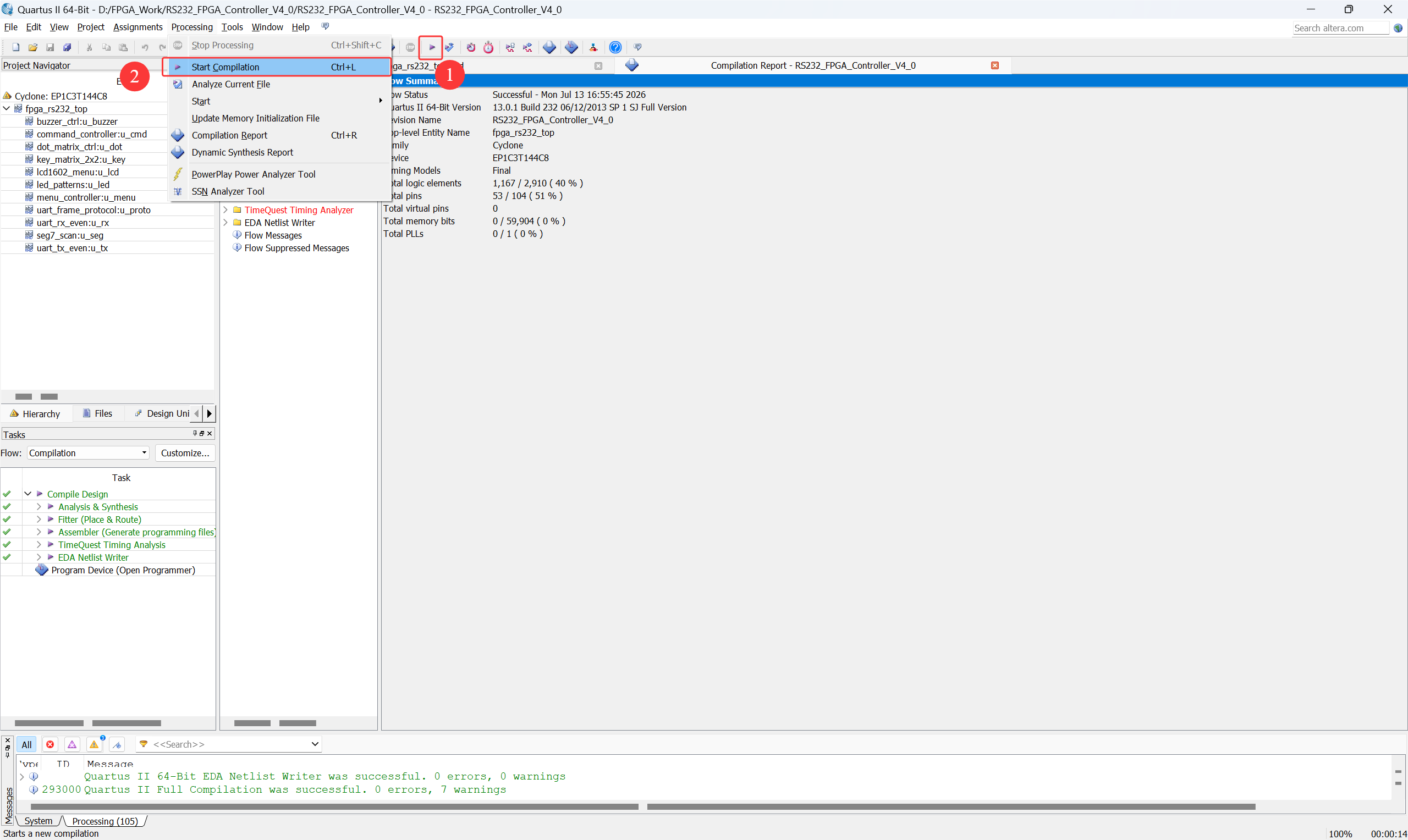

Quartus 启动工程编译

编译完成后，需要查看 Flow Summary。重点关注 Flow Status 是否为 Successful，以及是否存在 Error。

本工程编译结果示例：

text 复制代码

Flow Status               Successful
Top-level Entity Name     fpga_rs232_top
Family                    Cyclone
Device                    EP1C3T144C8
Total logic elements      1,167 / 2,910
Total pins                53 / 104

逻辑单元使用率约为：

1167 2910 × 100 % ≈ 40 % \frac{1167}{2910} \times 100\% \approx 40\% 29101167×100%≈40%

引脚使用率约为：

53 104 × 100 % ≈ 51 % \frac{53}{104} \times 100\% \approx 51\% 10453×100%≈51%

说明工程可以放入目标 FPGA，资源占用处于合理范围。

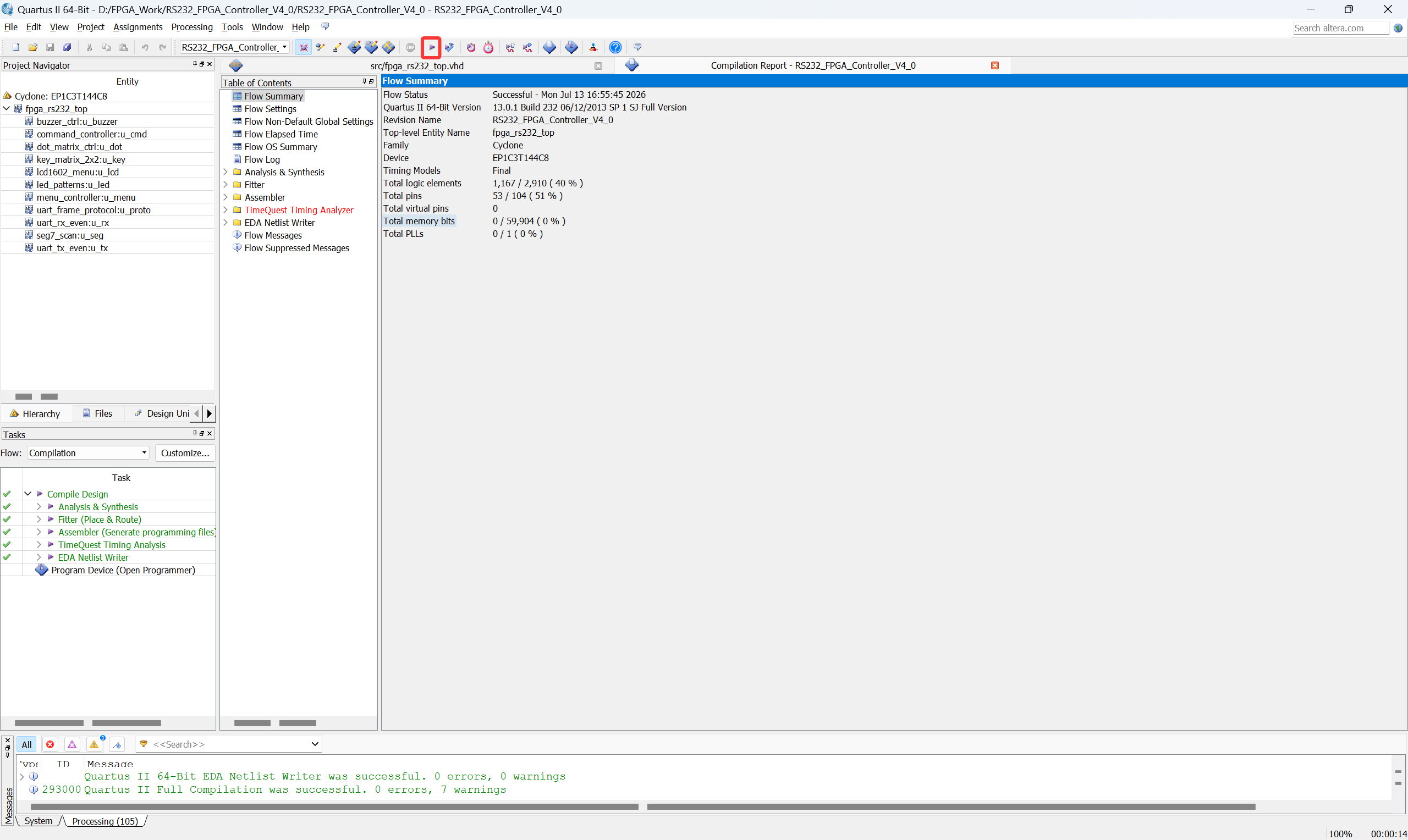

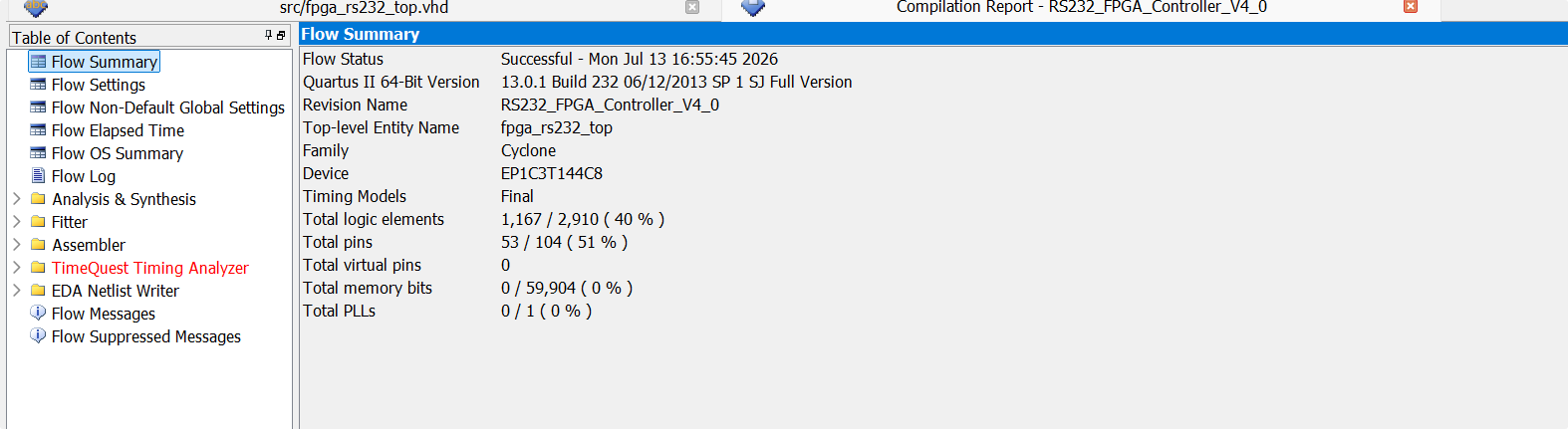

Quartus 编译成功结果

9. 生成下载文件

编译成功后，Quartus 会在 output_files 目录下生成下载文件。常见文件包括：

text 复制代码

RS232_FPGA_Controller_V4_0.sof
RS232_FPGA_Controller_V4_0.pof

.sof 和 .pof 的区别如下：

文件	用途	掉电后是否保留
`.sof`	通过 JTAG 下载到 FPGA	不保留
`.pof`	写入配置芯片	保留

调试阶段通常使用 .sof 文件，下载速度快，便于反复修改和验证。程序稳定后，如果需要上电自动运行，再考虑使用 .pof 固化到配置芯片。

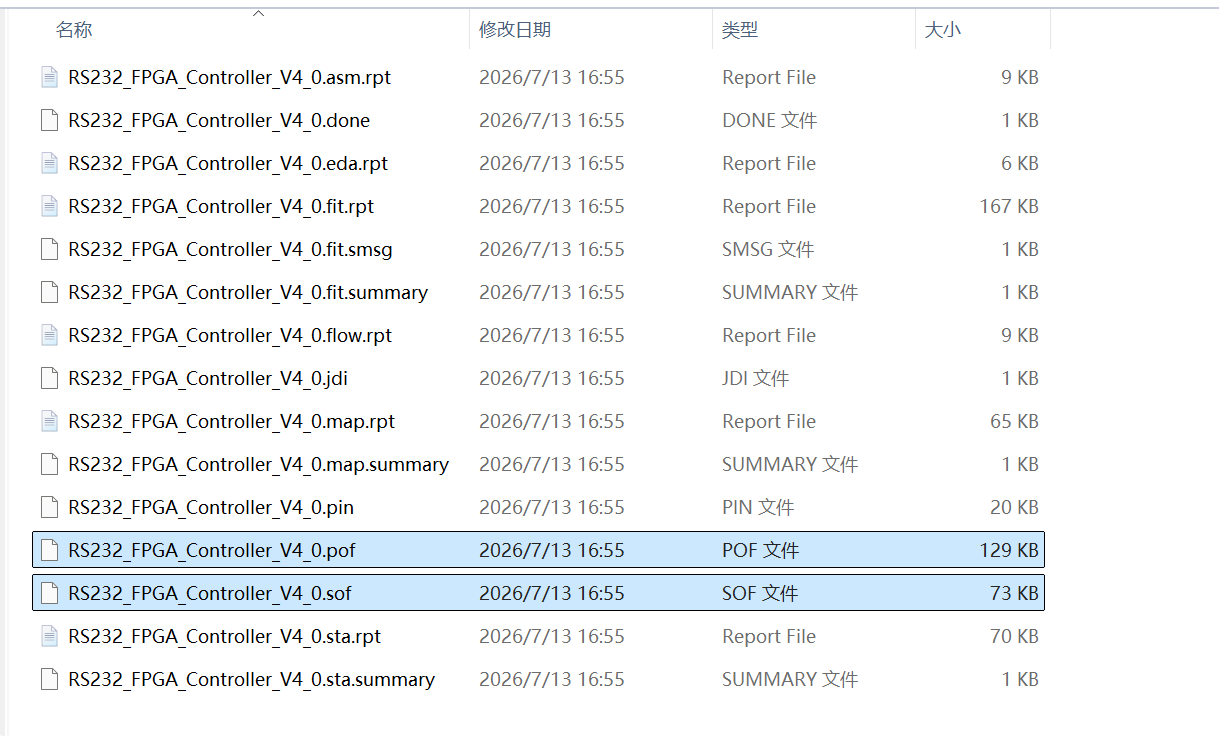

Quartus 输出文件目录

10. 打开 Programmer

编译成功并生成 .sof 文件后，可以打开 Programmer 准备下载。

操作路径：

text 复制代码

Tools → Programmer

Programmer 中需要确认以下内容：

Hardware Setup：选择 USB-Blaster；
Mode：选择 JTAG；
File：添加 .sof 文件；
Device：确认器件型号；
Program/Configure：勾选下载选项；
Start：开始下载。

Quartus Programmer 主界面

如果没有连接开发板，Hardware Setup 中可能显示 No Hardware。这种情况说明 Quartus 当前没有检测到下载器，需要连接 USB-Blaster 并给开发板供电后再操作。

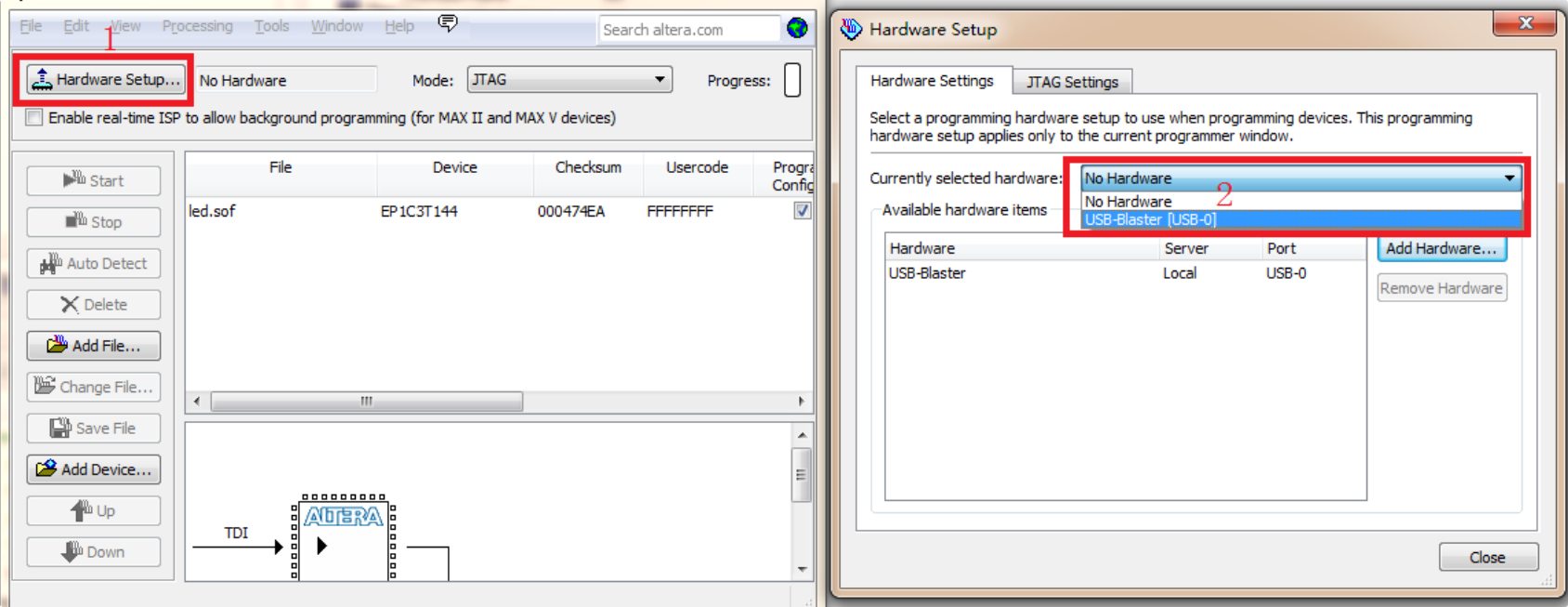

11. 选择 USB-Blaster

连接开发板后，在 Programmer 中点击：

text 复制代码

Hardware Setup

在 Currently selected hardware 中选择：

text 复制代码

USB-Blaster [USB-0]

如果列表为空，常见原因包括：

USB-Blaster 未连接；
开发板未供电；
USB-Blaster 驱动未安装；
USB 线接触不良；
JTAG 接口方向接反；
Quartus 未正确识别下载器。

下载器识别正常后，Programmer 才能通过 JTAG 与 FPGA 通信。

12. 添加 SOF 并下载

如果 Programmer 没有自动加载文件，可以手动添加：

text 复制代码

Add File → 选择 output_files 目录下的 .sof 文件

添加后勾选：

text 复制代码

Program/Configure

然后点击：

text 复制代码

Start

下载完成后，Progress 会显示 100%。此时 .sof 文件已经通过 JTAG 写入 FPGA，开发板开始运行当前设计。

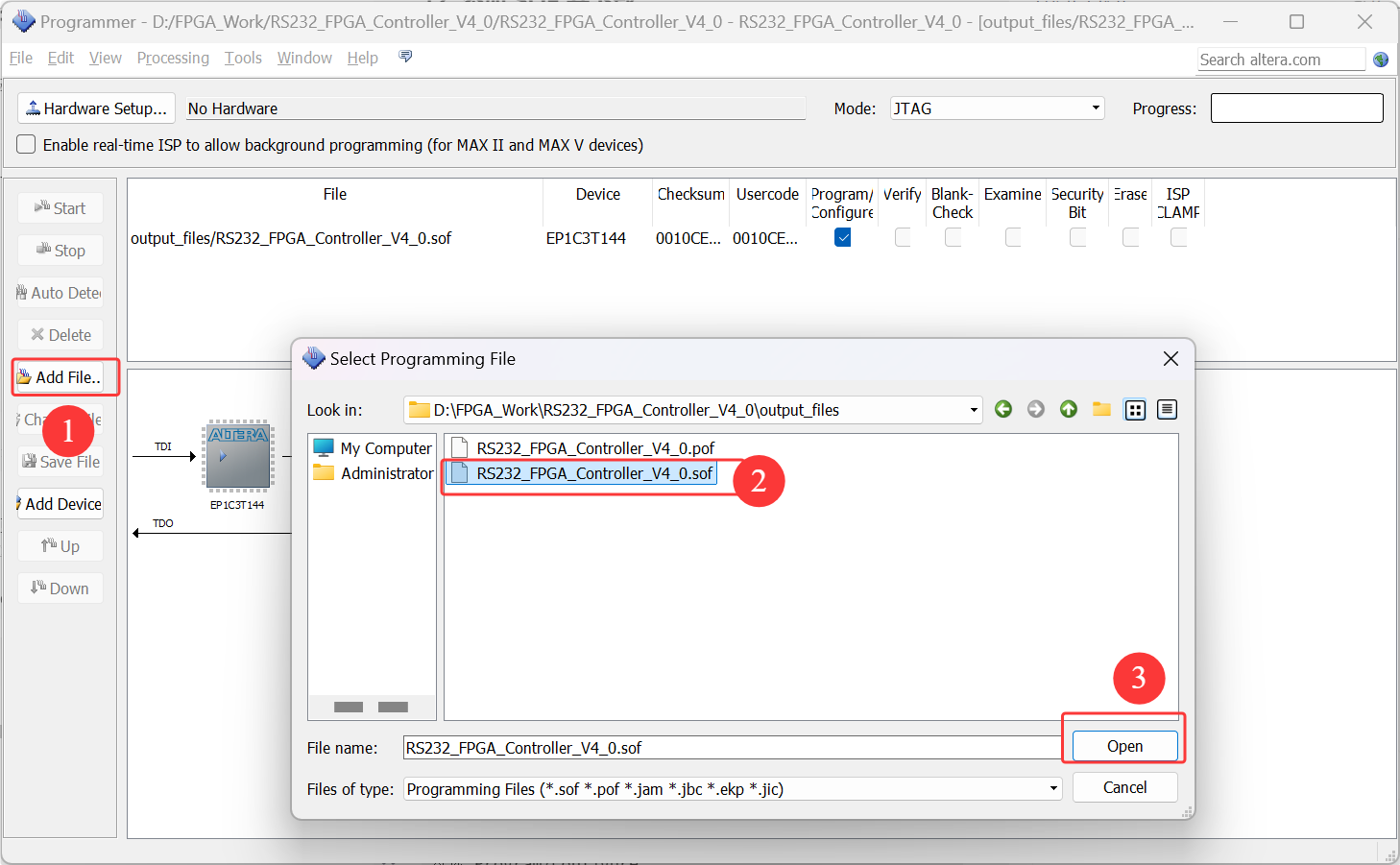

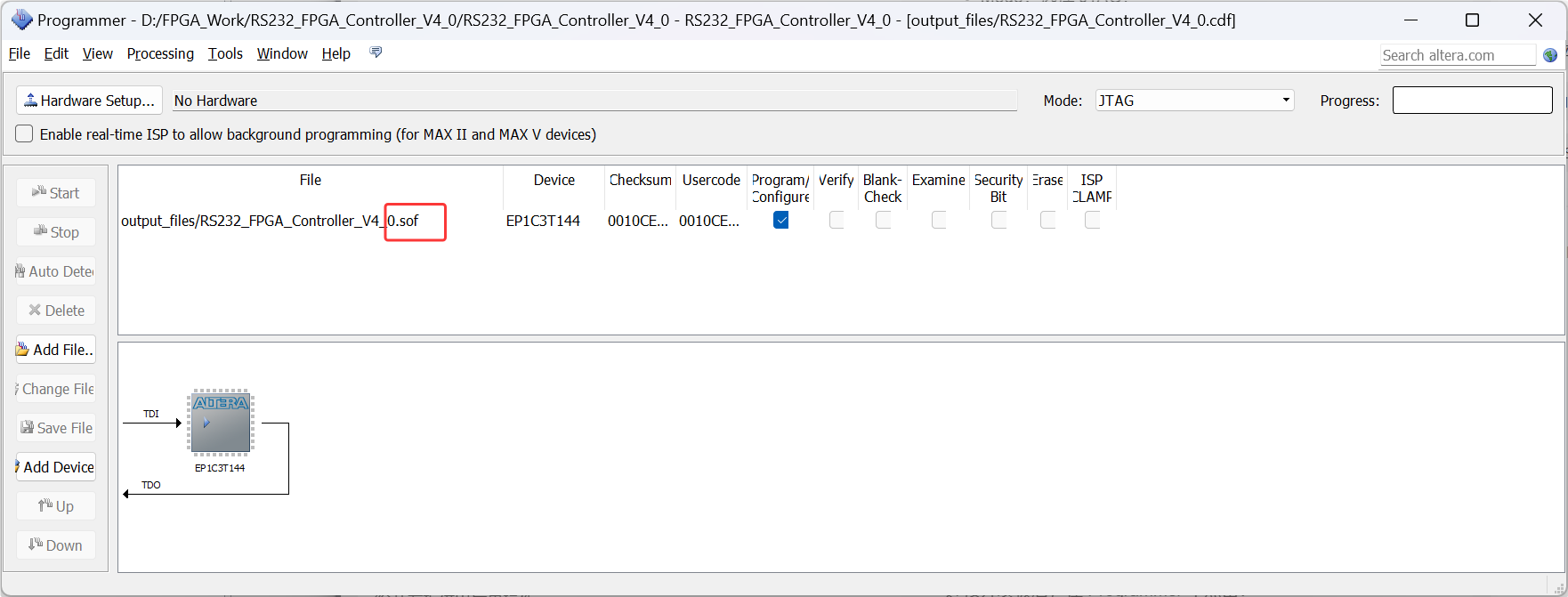

Programmer 添加 SOF 文件

完整下载流程如下：

text 复制代码

开发板供电
        ↓
连接 USB-Blaster
        ↓
打开 Programmer
        ↓
选择 USB-Blaster
        ↓
Mode 选择 JTAG
        ↓
添加 SOF 文件
        ↓
勾选 Program/Configure
        ↓
点击 Start

13. 常见问题

13.1 Hardware Setup 显示 No Hardware

说明 Quartus 没有检测到下载器。需要检查 USB-Blaster 是否连接、开发板是否供电、驱动是否安装，以及 JTAG 接口是否连接正确。

13.2 点击 Start 后显示 Failed

一般优先检查硬件链路，而不是直接怀疑代码。常见原因包括下载器未选择、开发板未上电、SOF 文件与器件不匹配、未勾选 Program/Configure、JTAG 接触不良等。

13.3 编译成功但开发板无现象

需要检查以下内容：

时钟引脚是否正确；
复位信号是否释放；
引脚分配是否和原理图一致；
外设是否需要跳线；
串口波特率和校验位是否正确；
LED、数码管、LCD 是否存在低电平有效的情况。

编译成功只说明工程能够映射到 FPGA，并不代表外设连接和控制电平一定完全正确。

14. 下载前检查清单

下载前可以按以下顺序检查：

text 复制代码

1. 工程 qpf 能正常打开
2. 顶层实体为 fpga_rs232_top
3. 目标器件为 EP1C3T144C8
4. VHDL 源文件已全部加入工程
5. 引脚分配已完成
6. 工程编译结果为 Successful
7. output_files 中存在 sof 文件
8. Programmer 模式为 JTAG
9. Hardware Setup 选择 USB-Blaster
10. 勾选 Program/Configure 后点击 Start

15. 总结

Quartus II 负责将 VHDL 工程综合并映射到 FPGA 硬件中，是 FPGA 开发流程中连接代码和实物开发板的关键工具。工程在 ModelSim 中完成逻辑仿真后，需要在 Quartus II 中完成器件选择、源文件管理、引脚分配、综合编译、时序分析和下载文件生成。

调试阶段一般使用 .sof 文件通过 JTAG 下载到 FPGA，适合反复修改和验证；需要掉电后自动运行时，再使用 .pof 文件进行固化。通过 Quartus 的编译报告、资源占用信息和 Programmer 下载流程，可以较完整地确认工程是否具备上板运行条件。
