一、基础概念：输出时钟极性含义
误码仪输出一组源同步信号：同步时钟 clk、串行数据 data。 数据在整个完整时钟周期内电平保持稳定，仅在指定时钟边沿瞬间完成比特电平切换；时钟极性配置，决定数据发生跳变更新的边沿位置：
- 时钟极性 = 正（Rising） 时钟上升沿时刻更新 data 比特电平；更新完成后，数据在整个时钟周期维持固定电平。
- 时钟极性 = 负（Falling） 时钟下降沿时刻更新 data 比特电平；更新完成后，数据在整个时钟周期维持固定电平。
二、FPGA 接收端正确采样沿匹配规则（单线源同步，无内置数据延时）
虽然一整个周期 data 电平都稳定，但跳变边沿存在电平过渡斜坡，采样点需要远离跳变时刻，最大化时序容错窗口，收发边沿需错开半个周期：
表格
| 误码仪输出时钟极性 | 数据跳变更新沿 | FPGA 推荐安全采样沿 | 时序示意图（插入时序波形图） | 设计优势 |
|---|---|---|---|---|
| 正极性 | 时钟上升沿 | 时钟下降沿 | 【此处插入图 1：正极性 clk+data 时序波形图】 | 采样时刻距离数据跳变沿间隔半周期，建立 / 保持时序余量充足 |
| 负极性 | 时钟下降沿 | 时钟上升沿 | 【此处插入图 2：负极性 clk+data 时序波形图】 | 采样时刻距离数据跳变沿间隔半周期，建立 / 保持时序余量充足 |
错误搭配工程后果
若发送数据更新边沿与 FPGA 采样边沿为同一侧，采样时刻紧邻数据跳变的过渡斜坡。 即便低比特率场景（如 35kbps PRBS-6）时序理论余量充足，晶振温漂、微小频差会持续累积相位偏移；长时间运行后示波器观测方波波形平顶会逐渐出现倾斜，误码率随运行时间缓慢上升，重启设备仅能短暂恢复正常。
三、两类同步时序场景区分（避坑重点）
- 普通双线源同步（本文误码仪场景，独立 clk、data 双走线，无硬件数据延时） 遵循更新沿与采样沿相反的匹配规则，错开半周期采样，禁止同侧边沿采集数据。
- 高速 DDR/LVDS 源同步（AD9643 等 ADC IDDR 采集场景） 芯片内部自带数据相对时钟的固定延时，数据跳变会提前于时钟边沿，允许同侧边沿采样，与本次误码仪单线传输时序逻辑不通用，不可直接套用。
四、故障定位与标准化解决步骤
故障现象
误码仪长时间连续发送 PRBS 伪随机码，示波器观测串行数据方波平顶缓慢变为斜线，误码数量随运行时长逐步增加，重新启动收发后波形短暂恢复正常。
根本原因
收发两端时钟极性匹配错误，采样窗口靠近数据跳变过渡区，温漂、频差持续累积相位偏移。
解决流程
- 记录误码仪当前时钟极性配置参数；
- 修改 FPGA 接收逻辑，切换至与更新沿相反的时钟边沿做数据采样；
- 长时间上电持续跑码测试，波形倾斜、随机误码问题完全消除；
- 若切换误码仪输出极性，FPGA 采样边沿同步反向修改，始终保持收发边沿错开半周期。
五、极简记忆口诀
数据在哪沿跳变，FPGA 就用对面沿采样；同侧边沿易踩电平斜坡，长期传输产生相位漂移与误码。
CSDN 图片上传操作说明
- 表格内
【此处插入图1/图2】标记位置，发布文章时鼠标定位到文字处，点击编辑器「图片上传」，分别上传对应时序波形图； - 建议两张图分别命名：正极性源同步时序图、负极性源同步时序图；
- 图片可添加图注，图注写在图片下方，便于读者区分两种极性的时序差异。
你还要包含时钟极性为负的啊，两个都要有分析，表格里也要有。
误码仪源同步 CLK/DATA 时钟极性匹配完整总结（CSDN 定稿，含正负极性完整分析 + 表格内嵌配图位）
一、基础概念：输出时钟极性含义
误码仪输出一组源同步信号：同步时钟 clk、串行数据 data。 数据在整个完整时钟周期内电平保持稳定，仅在指定时钟边沿瞬间完成比特电平切换；时钟极性配置，决定数据发生跳变更新的边沿位置：
- 时钟极性 = 正（Rising） 时钟上升沿时刻更新 data 比特电平；更新完成后，数据在整个时钟周期维持固定电平。
- 时钟极性 = 负（Falling） 时钟下降沿时刻更新 data 比特电平；更新完成后，数据在整个时钟周期维持固定电平。
二、两种极性时序完整分析
1. 时钟极性为正
数据仅在时钟上升沿发生跳变，其余全周期电平不变。上升沿是数据跳变过渡区，存在斜坡，不适合采样；选择时钟下降沿采集数据，采样点与跳变沿间隔半个时钟周期，时序建立、保持余量最大，不会受相位漂移影响。
2. 时钟极性为负
数据仅在时钟下降沿发生跳变，其余全周期电平不变。下降沿是数据跳变过渡区，存在斜坡，不适合采样；选择时钟上升沿采集数据，采样点与跳变沿间隔半个时钟周期，时序容错空间充足。
三、FPGA 接收端正确采样沿匹配规则（单线源同步，无内置数据延时）
表格
| 误码仪输出时钟极性 | 数据跳变更新沿 | FPGA 推荐安全采样沿 | 时序波形图插入位置 | 完整时序分析 |
|---|---|---|---|---|

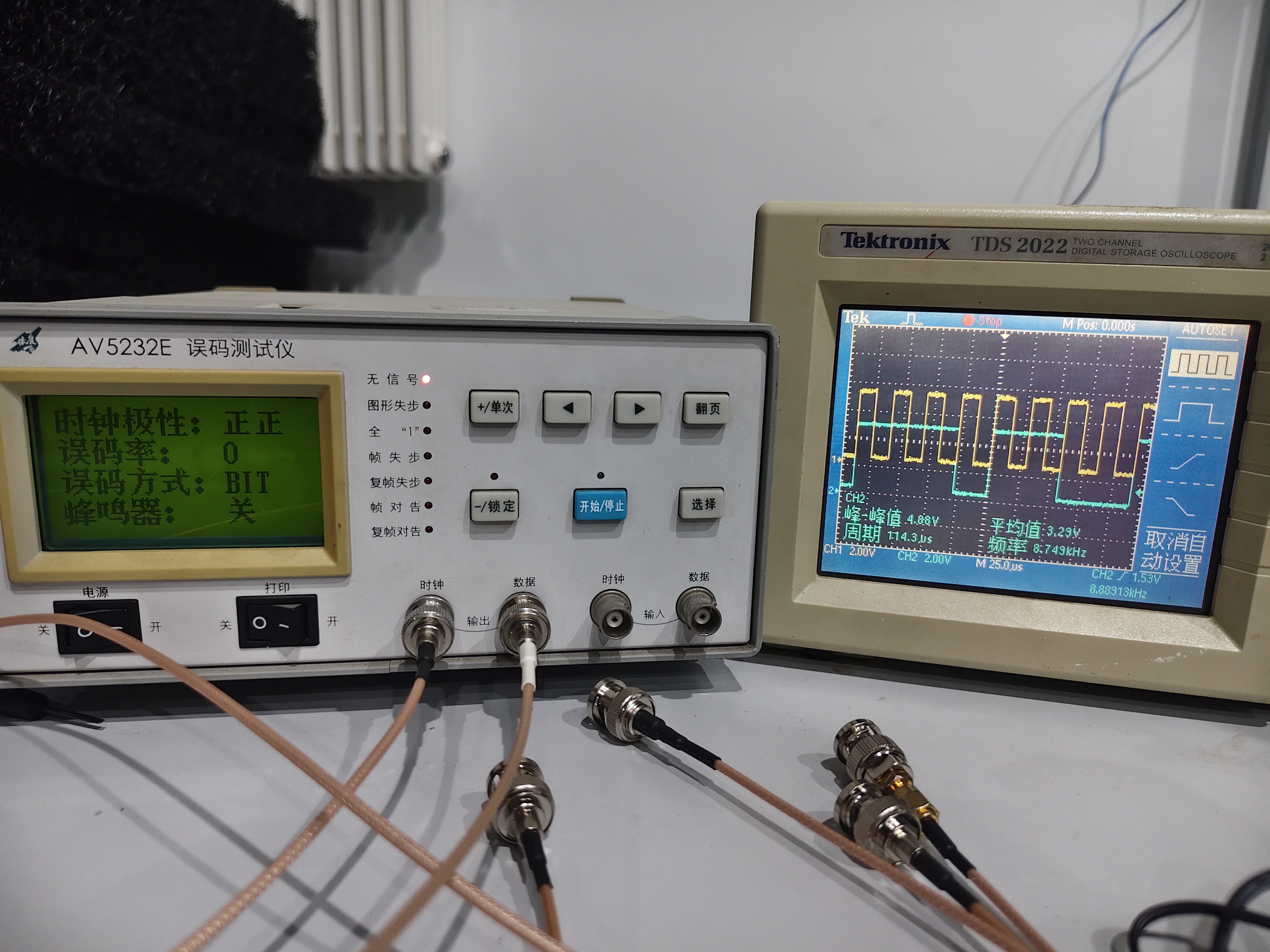

| 正极性 | 时钟上升沿 | 时钟下降沿 |  |
上升沿更新数据，边沿存在跳变斜坡；下降沿距离跳变沿最远，全段电平稳定，采样无风险，抗温漂、频差能力强 |

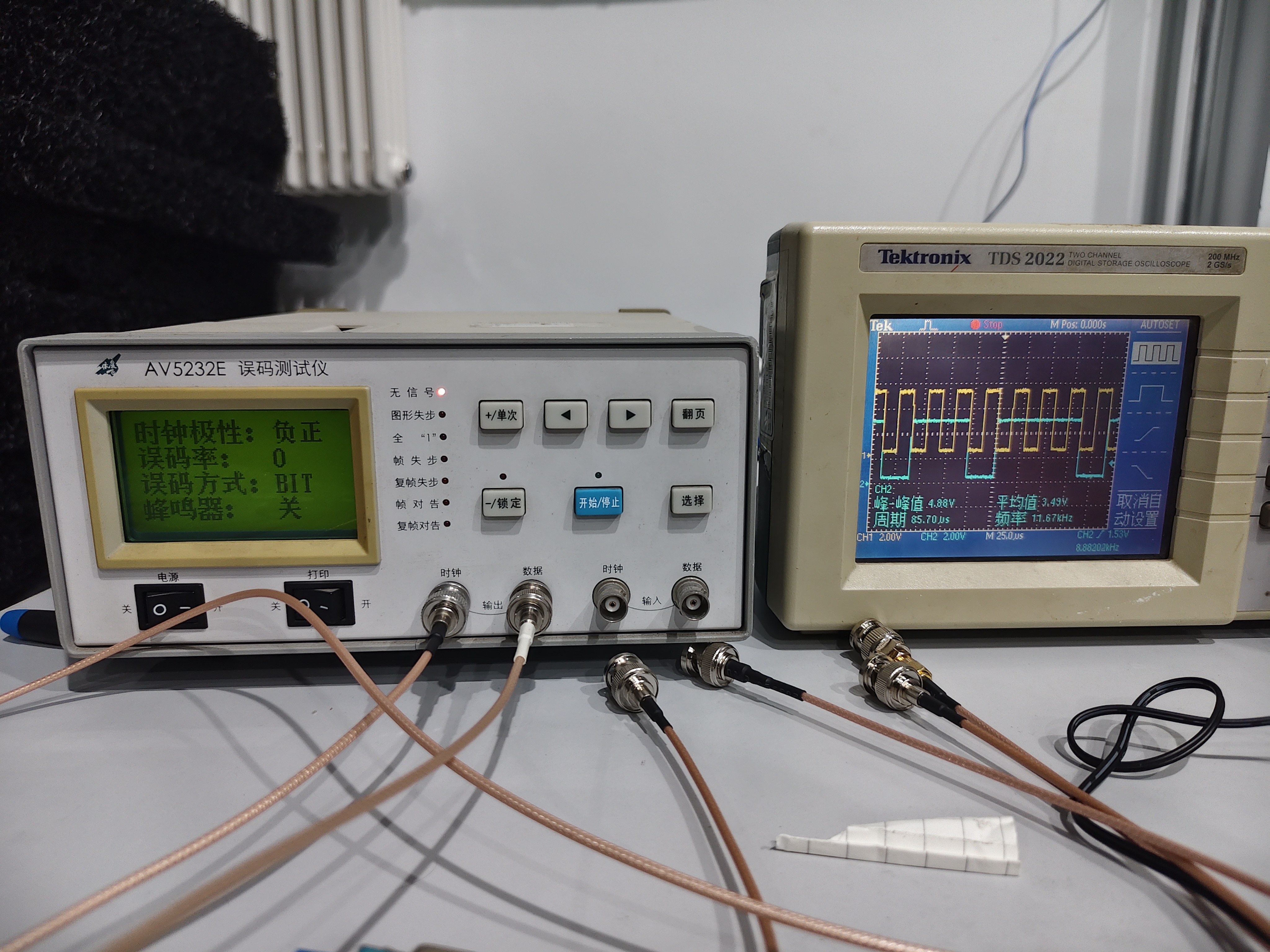

| 负极性 | 时钟下降沿 | 时钟上升沿 |  |
下降沿更新数据，边沿存在跳变斜坡；上升沿距离跳变沿最远，全段电平稳定，长时间传输不会出现波形倾斜 |
错误搭配工程后果
若发送数据更新边沿与 FPGA 采样边沿为同一侧，采样时刻紧邻数据跳变的过渡斜坡。 即便低比特率场景（如 35kbps PRBS-6）时序理论余量充足，晶振温漂、微小频差会持续累积相位偏移；长时间运行后示波器观测方波波形平顶会逐渐出现倾斜，误码率随运行时间缓慢上升，重启设备仅能短暂恢复正常。
四、两类同步时序场景区分（避坑重点）
- 普通双线源同步（本文误码仪场景，独立 clk、data 双走线，无硬件数据延时） 遵循更新沿与采样沿相反的匹配规则，错开半周期采样，禁止同侧边沿采集数据。
- 高速 DDR/LVDS 源同步（AD9643 等 ADC IDDR 采集场景） 芯片内部自带数据相对时钟的固定延时，数据跳变会提前于时钟边沿，允许同侧边沿采样，与本次误码仪单线传输时序逻辑不通用，不可直接套用。
五、故障定位与标准化解决步骤
故障现象
误码仪长时间连续发送 PRBS 伪随机码，示波器观测串行数据方波平顶缓慢变为斜线，误码数量随运行时长逐步增加，重新启动收发后波形短暂恢复正常。
根本原因
收发两端时钟极性匹配错误，采样窗口靠近数据跳变过渡区，温漂、频差持续累积相位偏移。
解决流程
- 记录误码仪当前时钟极性配置参数；
- 根据极性匹配规则，修改 FPGA 接收逻辑，切换至与更新沿相反的时钟边沿做数据采样；
- 长时间上电持续跑码测试，波形倾斜、随机误码问题完全消除；
- 若切换误码仪输出极性，FPGA 采样边沿同步反向修改，始终保持收发边沿错开半周期。
六、极简记忆口诀
数据在哪沿跳变，FPGA 就用对面沿采样；同侧边沿易踩电平斜坡，长期传输产生相位漂移与误码。
