EADY反压丢帧、TDEST路由错误、反压死锁，流式数据一反压就出事
承接上两篇AXI4-Lite、AXI4-Full，本篇详解FPGA最常用流式接口AXI-Stream。
AXI-Stream是FPGA里用得最多的数据接口------没有"之一"。
ADC数据流、视频流、网络包、DMA引擎、FFT/滤波器......所有流式数据处理都用AXI-Stream。
但AXI-Stream的"反压"机制，是新手踩坑的重灾区。
TREADY一拉低，数据就停------停得不对，帧就丢了；停得太久，系统就死锁了。
这篇把AXI-Stream最常见的4个致命坑全部拆开。
痛苦点一：TREADY反压导致丢帧
问题描述
你的数据通路是这样的：
ADC → FIFO → 数据处理模块 → AXI-Stream → DMA → DDR当DMA忙的时候，TREADY拉低（反压），数据通路暂停。但TREADY恢复后，你发现：少了几帧数据！帧计数从123直接跳到127，中间3帧不见了。根本原因

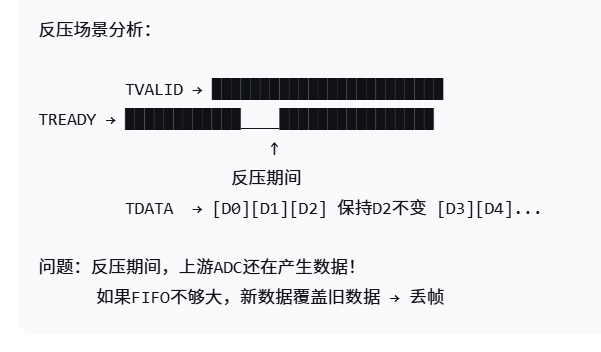

AXI-Stream的反压规则：当TREADY=0时，Master必须保持TDATA和TVALID不变。
但"保持不变"≠"数据不丢"。问题出在反压的起点------你用什么来缓冲反压期间的数据？
text
错误做法verilog
// ❌ 错误1：反压时直接丢弃上游数据
always @(posedge aclk) begin
if (s_axis_tvalid && s_axis_tready) begin
data_reg = s_axis_tdata;
data_valid = 1'b1;
end else begin
data_valid = 1'b0; // ❌ TREADY=0时丢弃数据
end
end
// ❌ 错误2：FIFO太小，反压时间稍长就溢出
// ❌ 错误3：反压信号没有传递到最上游
正确做法
verilog
// ✅ 第一层：反压直接透传
assign s_axis_tready = m_axis_tready; // 下游忙 → 上游停
assign backpressure = !m_axis_tready;
// ✅ 第二层：FIFO深度计算（关键公式）
// FIFO深度 = 最大反压时间 × 数据速率 × (1 + 余量20%)
// 例：反压10μs，数据率100MHz → 深度 ≥ 1200
// ✅ 第三层：反压超限监控（核心逻辑）
always @(posedge aclk or negedge aresetn) begin
if (!aresetn) stall_cnt <= 0;
else if (tvalid && !tready) begin
stall_cnt <= stall_cnt + 1;
stall_warning <= (stall_cnt >= MAX_STALL_CYCLES/2);
stall_overflow <= (stall_cnt >= MAX_STALL_CYCLES);
end else begin
stall_cnt <= 0;
end
end
反压FIFO深度计算公式：
FIFO深度 = 最大反压时间 × 数据速率 × (1 + 余量20%)
| 场景 | 反压时间 | 数据率 | FIFO深度 |
|---|---|---|---|
| DMA短暂停顿 | 1μs | 100MHz | ≥120 |
| DDR刷新 | 10μs | 200MHz | ≥2400 |
| PCIe重试 | 100μs | 250MHz | ≥30000 |
| 极端场景 | 1ms | 100MHz | ≥120000 |
痛苦点二：TDEST/TID路由错误，数据发到了错误的端口
问题描述
你的系统有多个AXI-Stream数据流，通过Switch/Router分发：
text
但数据经常发到错误的端口------该去FFT的数据跑到了DDR，该直通的数据去了调试口。
根本原因
AXI-Stream用TDEST做路由，TDEST在帧的第一个Beat有效。如果TDEST时序不对，Switch会按照上一帧的TDEST值路由。
错误做法
verilog
// ❌ 错误：TDEST在帧中间变化
always @(posedge aclk) begin
m_axis_tdest = (beat_cnt == 0) ? 2'd0 : (beat_cnt == 5) ? 2'd1 : 2'd0;
end
正确做法
verilog
// ✅ 帧起始锁存TDEST，帧内保持不变
reg DEST_WIDTH-1:0 dest_reg;
reg in_frame;
always @(posedge aclk) begin
if (!in_frame && pkt_valid) begin
in_frame <= 1'b1;
dest_reg <= pkt_dest; // 锁存TDEST
end else if (in_frame && pkt_last) begin
in_frame <= 1'b0;
end
end
assign m_axis_tdest = dest_reg; // 整个帧期间不变
AXI-Stream Sideband信号速查表：| 信号 | 用途 | 有效时机 |
|---|---|---|
| TDEST | 路由目标 | 帧的第一个Beat |
| TID | 数据源标识 | 帧的第一个Beat |
| TUSER | 用户自定义 | 通常帧头=1，帧体=0 |
| TLAST | 帧结束 | 帧的最后一个Beat |
| TKEEP | 字节有效 | 每个Beat |
痛苦点三：反压死锁------两个模块互相等TREADY，系统挂死
问题描述
你的数据通路有两个AXI-Stream模块串联：
text
模块A → 模块B → 下游上电后，模块A的TVALID=1但TREADY=0，模块B的TVALID=1但下游TREADY=0。下游恢复TREADY=1后，系统竟然还是卡死。
根本原因
典型死锁根源 ：TREADY采用组合逻辑且依赖本级/上游TVALID，形成组合反馈环路。综合工具会报combinational loop警告，电路卡死。
text
错误做法
verilog
// ❌ 死锁：TREADY依赖TVALID（组合环路）
assign s_axis_tready = !fifo_full && !s_axis_tvalid;
正确做法：标准Skid Buffer（防死锁）
verilog
// ✅ TREADY只依赖内部状态，不依赖TVALID
assign s_axis_tready = !skid_valid; // 关键
// Skid Buffer状态机核心
always @(posedge aclk or negedge aresetn) begin
if (!aresetn) skid_valid <= 0;
else case ({skid_valid, s_axis_tvalid, m_axis_tready})
3'b010: begin // 空，上游有数据，下游拒 → 存入Skid
skid_valid <= 1;
skid_data <= s_axis_tdata;
end
3'b101: begin // Skid有数据，下游接收 → 清空
skid_valid <= 0;
end
3'b111: begin // Skid有+下游收+上游新 → 先送旧，Skid清空
skid_valid <= 0;
end
default: ;
endcase
end
// 输出优先取Skid数据
assign m_axis_tdata = skid_valid ? skid_data : s_axis_tdata;
assign m_axis_tvalid = skid_valid || s_axis_tvalid;
防死锁检查清单：
| 检查项 | 要求 |
|---|---|
| TREADY是否依赖TVALID | ❌ 不允许 |
| 组合环路检查 | 综合后检查combinational loop警告 |
| Skid Buffer逻辑 | 有存有取，状态明确 |
| 环形通路是否有断点 | 必须用FIFO/寄存器打断 |
| 初始状态是否有死锁 | 上电时所有TVALID=0 |
痛苦点四：背靠背帧传输间隙处理不当，吞吐量暴跌
问题描述
你的AXI-Stream数据通路，帧之间需要插入空闲周期。如果每帧之间插入1个空闲周期，10Gbps链路的有效吞吐量从10G降到了9G。如果帧很短（只有2-3个Beat），吞吐量可能降到5G以下。
根本原因
AXI-Stream允许背靠背传输------上一帧的TLAST和下一帧的第一个Beat可以连续发，不需要空闲周期。但很多模块在TLAST后强制插入空闲周期，导致吞吐量浪费。
错误做法
verilog
// ❌ 错误：TLAST后强制插入空闲周期
if (tlast) gap_cnt = 5; // 浪费带宽
正确做法：支持背靠背
verilog
// ✅ 背靠背：TLAST后直接发下一帧，无强制间隙
always @(posedge aclk) begin
if (!in_pkt && pkt_start) begin
in_pkt <= 1'b1;
beat_cnt <= 0;
end else if (in_pkt && m_axis_tready) begin
if (beat_cnt == PKT_LEN-1) begin
in_pkt <= 1'b0; // 帧结束
if (pkt_start) begin // ✅ 背靠背：立即开始下一帧
in_pkt <= 1'b1;
beat_cnt <= 0;
end
end else
beat_cnt <= beat_cnt + 1;
end
end
背靠背传输时序图：
背靠背 vs 帧间隙的性能对比：
| 帧长 | 无间隙 | 1周期间隙 | 5周期间隙 |
|---|---|---|---|
| 4 Beats | 100% | 80% | 44% |
| 16 Beats | 100% | 94% | 76% |
| 64 Beats | 100% | 98% | 93% |
| 256 Beats | 100% | 99.6% | 98% |
结论：短帧场景下，帧间隙对吞吐量影响巨大。务必支持背靠背。
⚠️ 重要注意事项
注意事项一：AXI-Stream没有地址
与AXI4-Lite/Full不同，AXI-Stream没有地址通道。数据是纯流式的，由TLAST分帧。这意味着：
-
不能随机访问------只能顺序读写
-
不需要地址映射------减少设计复杂度
-
帧边界由TLAST定义------必须正确处理
注意事项二：TKEEP的含义
| TKEEP值 | 含义 |
|---|---|
| 全1（如64bit: 8'hFF） | 所有字节有效 |
| 非全1 | 部分字节有效（帧尾/不对齐） |
| 全0 | 当前节拍数据无效，常见于帧间隙/填充位 |
注意事项三：TUSER的常见约定
| TUSER位 | 常见含义 |
|---|---|
| TUSER0 | 帧头标记（SOP） |
| TUSER1 | 帧尾错误（EOP Error） |
| TUSER2 | 帧校验错误 |
| 其他 | 协议自定义 |
注意：TUSER不是AXI-Stream协议强制定义的，具体含义由使用场景决定。
注意事项四：AXI-Stream Data FIFO配置要点
Vivado的AXI-Stream Data FIFO IP核配置：
| 参数 | 推荐值 | 说明 |
|---|---|---|
| FIFO Depth | 按反压时间计算 | 见上文公式 |
| Interface Type | Full AXI-Stream | 支持所有Sideband信号 |
| TDEST/TID/TUSER Width | 与上下游一致 | 否则信号被截断 |
| Packet Mode | 勾选 | 保证整帧原子读写，禁止跨帧截断，流式帧业务必开启 |
| FWFT | 勾选 | 降低延迟1个时钟周期 |
注意事项五：仿真验证反压行为
verilog
// ✅ 反压测试TB：随机TREADY
initial begin
forever begin
@(posedge aclk);
m_axis_tready = ($random % 3 != 0); // 2/3概率拉高
end
end
// ✅ 检查：反压后帧完整性
integer frame_cnt;
always @(posedge aclk) begin
if (m_axis_tvalid && m_axis_tready && m_axis_tlast)
frame_cnt <= frame_cnt + 1;
end
// 测试结束检查：if (frame_cnt != expected_frames) $error("帧数不匹配！");
常见问题 FAQ
Q1：AXI-Stream和AXI4-Full的接口能互连吗？
不能直接互连。需要用桥接IP：Xilinx的XDMA、MCDMA等IP核内部完成了AXI4到AXI-Stream的转换。
Q2：TVALID能不能一直拉高？
可以。但要注意：TVALID拉高后，TREADY=0期间，所有伴随信号（TDATA/TLAST/TDEST/TKEEP等）必须保持不变。这种场景下必须保证反压能传递到数据源，否则FIFO会溢出。
Q3：帧长度有上限吗？
AXI-Stream协议本身没有帧长度限制。实际限制来自：
-
FIFO深度（几KB到几MB）
-
DDR缓冲区（几MB到几GB）
-
网络MTU（1500字节）
-
协议规定（如Aurora限制4KB）
建议：除非有特殊需求，帧长度不要超过4KB。
Q4：Skid Buffer和FIFO有什么区别？
| 对比 | Skid Buffer | FIFO |
|---|---|---|
| 深度 | 1 | 可配置 |
| 用途 | 缓冲1个Beat | 缓冲多帧数据 |
| 延迟 | 0-1周期 | 1-2周期 |
| 复杂度 | 低 | 中 |
| 适用场景 | 模块内部反压缓冲 | 跨时钟域/大缓冲 |
Q5：反压时TLAST怎么处理？
TLAST是TDATA的一部分，反压规则相同：
-
TREADY=0时，TLAST必须保持不变
-
TLAST=1的Beat就是帧的最后一个Beat
-
下一帧从TREADY=1的第一个Beat开始
Q6：如何调试AXI-Stream的帧丢失？
三步排查法：
-
加帧计数器：每个模块入口/出口计数，对比是否一致
-
加ILA：抓TVALID/TREADY/TLAST，看反压时序
-
检查FIFO：查FIFO的almost_full/overflow标志
verilog
// ✅ 帧计数器代码
reg 31:0 rx_frame_cnt;
always @(posedge aclk) begin
if (s_axis_tvalid && s_axis_tready && s_axis_tlast)
rx_frame_cnt <= rx_frame_cnt + 1'b1;
end
总结
| 痛苦点 | 根因 | 核心解法 |
|---|---|---|
| TREADY反压丢帧 | 反压没传到上游/FIFO不够 | 三层防护：反压传递 + FIFO（公式计算） + 超限告警 |
| TDEST路由错误 | TDEST时序不对/帧中间变化 | 帧起始锁存TDEST，帧内保持不变 |
| 反压死锁 | TREADY依赖TVALID/组合环路 | Skid Buffer标准模块 + TREADY只依赖内部状态 |
| 背靠背帧间隙 | TLAST后强制空闲 | 支持零间隔背靠背传输 |
AXI-Stream的精髓是反压------正确传递反压、足够缓冲、避免死锁、支持背靠背。
