Linux 驱动研究 —— V4L2 （3）

kdxiaojie2026-07-18 10:39

1. V4L2 Core 动态运转

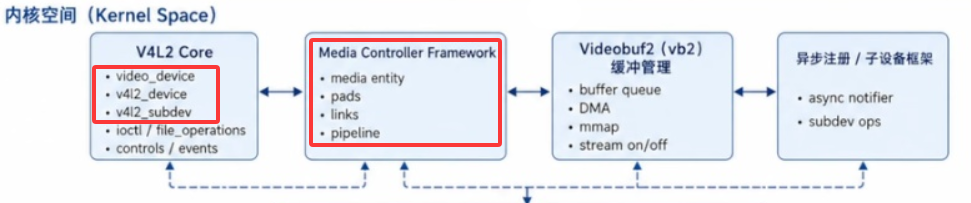

 在 Linux 驱动研究 ------ V4L2 （1） 的驱动框架图中，内核空间画红色方框的内容已经研究过了。

接下来研究 V4L2 Core 后续的两个内容。

2. ioctl / file_operations

在 V4L2 驱动框架中，file_operations 和 ioctl 是紧密相连的两个概念。它们共同构成了应用层系统调用进入内核 V4L2 核心层、再分发至具体硬件驱动的控制通路。

以下是对这两者的概念与职能的详细解释：

  1. file_operations（文件操作集接口）

    在 Linux 系统中，"一切皆文件"。面向用户空间的字符设备节点（如 /dev/video0、/dev/v4l2-subdev0）在内核中必须绑定一个标准的操作接口，这就是 file_operations 结构体。

    • 本质是什么 ：它是 Linux VFS（虚拟文件系统）与 V4L2 核心层之间的桥梁。结构体中包含了一组标准的函数指针，对应用户空间的 open()、close()、read()、write()、ioctl()、mmap() 等通用系统调用。
    • 在 V4L2 中的角色 ：
      • 内核统一管理 ：V4L2 核心层（v4l2-dev.c）注册字符设备时，会实现一套通用的 v4l2_fops。无论你打开哪一个视频设备，都会首先进入核心层的通用函数（如 v4l2_open、v4l2_ioctl）。
      • 承上启下分发 ：核心层的通用函数在接收到请求后，会通过次设备号反查出具体的 video_device 实例，然后再将调用传递给具体硬件主控驱动（如主控控制器驱动）所实现的私有 file_operations 函数。

  1. ioctl（输入/输出控制接口）

    ioctl（Input/Output Control）是 file_operations 结构体中的一个特定成员函数指针（.unlocked_ioctl）。对于复杂的视频流设备，简单的 read 和 write 无法满足设置分辨率、申请缓冲区、开关流、调节曝光等数百种复杂的控制需求，因此几乎所有高阶控制都是通过 ioctl 通道完成的。

    • 本质是什么 ：它是一个"多路复用"的通用控制通道。用户空间通过 ioctl(fd, 命令字, 参数指针) 的形式向内核发送指令，内核根据不同的"命令字（Command ID）"执行不同的业务逻辑。
    • 在 V4L2 中的角色 ：
      • 命令解析与数据拷贝 ：当用户调用 ioctl 时，控制流进入 V4L2 核心层的 video_ioctl2 分发中心。核心层在这里实现了一套标准的框架（v4l2-ioctl.c），负责安全地将用户空间的参数拷贝到内核（通过 video_usercopy），并对标准命令字进行统一解析。
      • 分发至回调集（v4l2_ioctl_ops） ：核心层解析出具体的命令字后，并不会直接去操作硬件，而是查表匹配，将具体的任务分发给主控驱动在 struct v4l2_ioctl_ops 中注册的具体回调函数。例如，收到 VIDIOC_S_FMT 就去调用驱动的 .vidioc_s_fmt_vid_cap 函数。

在 drivers/media/v4l2-core/v4l2-dev.c 寻找定义：

c 复制代码
static const struct file_operations v4l2_fops = {
        .owner = THIS_MODULE,
        .read = v4l2_read,
        .write = v4l2_write,
        .open = v4l2_open,
        .get_unmapped_area = v4l2_get_unmapped_area,
        .mmap = v4l2_mmap,
        .unlocked_ioctl = v4l2_ioctl,
#ifdef CONFIG_COMPAT
        .compat_ioctl = v4l2_compat_ioctl32,
#endif
        .release = v4l2_release,
        .poll = v4l2_poll,
        .llseek = no_llseek,
};

按照在 V4L2 驱动框架中研究的重要程度与核心架构价值，对这 11 个回调函数重新进行排序梳理：

第一梯队：核心架构生命线（驱动运转的绝对核心）

这四个操作打通了 V4L2 控制流与数据流的通用通路，是研究整个框架的核心入口。

  • .open = v4l2_open

    • 功能 ：处理应用层的 open() 系统调用。
    • 底层机制 ：解析当前字符设备的次设备号（Minor），在全局设备链表中定位对应的 struct video_device 实例，将该实例指针存入文件结构体的 filp->private_data，并调用具体驱动的 open 函数（如 v4l2_fh_open）。

  • .unlocked_ioctl = v4l2_ioctl

    • 功能 ：处理 64 位系统下，或 32 位系统下与内核字长一致的 ioctl() 系统调用。
    • 底层机制 ：调用 video_ioctl2，将用户空间的命令参数拷贝至内核，查表匹配 VIDIOC_XXX 命令字，最终回调主控驱动在 struct v4l2_ioctl_ops 中实现的业务处理函数。

  • .mmap = v4l2_mmap

    • 功能 ：处理应用层的 mmap() 系统调用。
    • 底层机制 ：作为路由通道将 struct vm_area_struct 结构体传递给具体硬件驱动绑定的内存管理器（通常为 Videobuf2 框架的 vb2_fop_mmap），由其完成物理页表到用户虚拟空间的映射，实现零拷贝数据流式传输。

  • .release = v4l2_release

    • 功能 ：处理应用层的 close() 系统调用。
    • 底层机制 ：当关闭该文件的所有进程引用计数清零时被触发，释放由 v4l2_fh_open 分配的文件句柄资源，关闭底层的视频流事件队列，并交由 Videobuf2 框架释放内存队列资源。

第二梯队：通用数据交换与流管理（高度依赖后方核心模块）

这些函数负责处理非阻塞数据流状态监控与传统数据读取，业务逻辑主要托付给主控驱动或 Videobuf2 模块。

  • .poll = v4l2_poll

    • 功能 ：处理应用层的 poll()、select() 或 epoll() 系统调用。
    • 底层机制：检查内核缓冲区状态，如果图像数据未采集完成，则将当前进程挂入 Videobuf2 内部维护的等待队列（Wait Queue）中进行休眠，待硬件中断触发帧就绪信号后再唤醒进程。

  • .read = v4l2_read

    • 功能 ：处理应用层的 read() 系统调用。
    • 底层机制：通过统一入口将控制权传递给主控驱动的流数据读取函数，在内核空间与用户空间之间通过 CPU 拷贝来传输图像帧数据（现代高性能驱动中极少使用）。

  • .write = v4l2_write

    • 功能 ：处理应用层的 write() 系统调用。
    • 底层机制：主要用于视频输出设备（如 V4L2 Output 设备），将用户空间的图像数据拷贝到内核缓冲区，由底层硬件进行编码或输出。

第三梯队：边缘、模块管理与架构兼容（属于内核级通用或辅助机制）

这些操作主要负责模块本身的生命周期管理、特殊硬件平台适配或跨字长系统兼容，不涉及 V4L2 核心的视频流业务逻辑。

  • .owner = THIS_MODULE

    • 功能：指定指向当前模块的指针。
    • 底层机制：增加当前驱动模块的引用计数，防止驱动在设备节点被用户打开期间被强行从内核卸载。

  • .compat_ioctl = v4l2_compat_ioctl32

    • 功能 ：处理 64 位内核运行 32 位用户态应用程序时的兼容 ioctl() 系统调用。
    • 底层机制 ：将 32 位应用传入的非对齐结构体转换为 64 位内核兼容的结构体布局，再交由核心层的统一 ioctl 分发器处理。

  • .llseek = no_llseek

    • 功能 ：处理应用层的 lseek() 或 llseek() 文件指针寻址系统调用。
    • 底层机制 ：直接与内核公共函数 no_llseek 绑定，若用户层尝试调整视频流的读取位置，内核将直接返回 -ESPIPE（Illegal seek）错误代码。

  • .get_unmapped_area = v4l2_get_unmapped_area

    • 功能：在无内存管理单元（noMMU）的硬件架构中寻找未被使用的虚拟内存地址。
    • 底层机制 ：在调用 mmap 前，为用户空间分配一段未映射的进程虚拟内存区间（在带 MMU 的主流 ARM/X86 平台上不发挥核心作用）。

2.1 .open = v4l2_open

c 复制代码
static int v4l2_open(struct inode *inode, struct file *filp)
{
        // 声明一个 video_device 结构体指针，用于接收从次设备号反查出来的具体视频设备实例
        struct video_device *vdev;
        int ret = 0;

        /* Check if the video device is available */
        /* 核心动作 1：加锁保护，防止在查找设备的过程中设备被并发卸载或热插拔 */
        mutex_lock(&videodev_lock);

        /* 核心动作 2：通过文件结构体中记录的次设备号，从 V4L2 全局映射表/数组中"捞出"对应的设备指针 */
        vdev = video_devdata(filp);

        /* return ENODEV if the video device has already been removed. */
        /* 安全检查：如果找不到对应的实例，或者该视频设备已经被注销（物理拔出或驱动卸载中） */
        if (vdev == NULL || !video_is_registered(vdev)) {
                // 释放全局互斥锁
                mutex_unlock(&videodev_lock);
                // 返回标准错误码：设备不存在
                return -ENODEV;
        }

        /* and increase the device refcount */
        /* 核心动作 3：增加该视频设备的内核引用计数（kref），确保在使用期间驱动内存不会被强行释放 */
        video_get(vdev);

        // 成功获取设备并增加引用计数后，安全释放全局锁
        mutex_unlock(&videodev_lock);

        /* 核心动作 4：控制权下发，引导至具体硬件驱动的私有 open 函数 */
        if (vdev->fops->open) {
                // 再次确认在此期间设备没有被注销（双重校验，防止锁释放后的竞态条件）
                if (video_is_registered(vdev))
                        // 调用具体主控驱动在 probe 阶段注册的 open 函数（通常为 v4l2_fh_open）
                        ret = vdev->fops->open(filp);
                else
                        // 如果在此时设备不幸被注销，设置错误码
                        ret = -ENODEV;
        }

        /* 调试机制：如果驱动开启了文件操作级别的 debug 日志，打印设备节点名称和 open 的执行结果 */
        if (vdev->dev_debug & V4L2_DEV_DEBUG_FOP)
                dprintk("%s: open (%d)\n",
                        video_device_node_name(vdev), ret);

        /* decrease the refcount in case of an error */
        /* 善后处理：如果底层硬件驱动的 open 报错（返回非0），说明打开失败，需将前面增加的引用计数扣除 */
        if (ret)
                video_put(vdev);

        // 返回执行结果给 VFS 字符设备子系统
        return ret;
}

本函数的分析将重点聚焦于以下两项核心执行逻辑：

  1. 路由获取机制（核心动作 2） ：分析 video_devdata(filp) 的实现，说明内核 VFS 如何通过文件节点的 inode 结构体解析出次设备号（Minor），并以此为索引在 V4L2 全局设备表中获取对应的 struct video_device 指针。
  2. 接口调用与句柄构建（核心动作 4） ：分析 vdev->fops->open(filp) 的调用过程，说明执行流如何从 V4L2 核心层传递至主控驱动的私有 open 接口；并分析通用函数 v4l2_fh_open 如何在堆内存中动态分配 struct v4l2_fh（文件句柄），以支持后续的 ioctl 命令分发与事件订阅机制。

2.1.1 video_devdata

c 复制代码
struct video_device *video_devdata(struct file *file)
{
        // iminor(file_inode(file))：
        // 1. file_inode(file) 提取当前文件结构体关联的 inode 节点指针。
        // 2. iminor() 从该 inode 的 i_rdev（设备号）成员中，通过位运算提取出次设备号（Minor Number）。
        //
        // video_devices[...]：
        // 3. 以提取出的次设备号作为数组下标索引，访问 V4L2 核心层维护的全局静态设备指针数组。
        // 4. 返回对应的 struct video_device 结构体实例指针。
        return video_devices[iminor(file_inode(file))];
}
c 复制代码
// static: 限制该数组的作用域，仅在 drivers/media/v4l2-core/v4l2-dev.c 源文件内部可见，防止外部直接修改。
// struct video_device *: 数组存储的元素是具体视频设备结构体实例的堆内存指针。
// VIDEO_NUM_DEVICES: 全局宏定义，代表 V4L2 支持的最大视频设备节点数量（在现代内核中通常定义为 256 或 512）。
static struct video_device *video_devices[VIDEO_NUM_DEVICES];

这是 V4L2 核心层最关键的全局全局映射表定义

V4L2 设备路由机制：从驱动加载到应用打开的完整生命周期

阶段一：驱动加载（物理硬件向 video_devices 数组写入指针）

当系统开机，RKISP 驱动通过 Platform 总线匹配成功，进入 probe 函数。

  1. 申请与配置对象

    驱动在堆内存中动态分配了一块内存，用于存放 struct video_device 结构体，并对其进行初始化赋值：

    c 复制代码
    struct video_device *my_rk_vdev;
// 假设这块内存申请出来的物理地址是：0xFFFF888001A2B3C0

  2. 注册设备节点

    驱动调用 V4L2 核心层接口注册函数：

    c 复制代码
    video_register_device(my_rk_vdev, VFL_TYPE_VIDEO, 0);

  3. 核心层数组写入

    V4L2 核心层接收到请求后，为其分配了次设备号（假设分配到的次设备号为 0）。在内核内部执行了以下代码：

    c 复制代码
    video_devices[0] = my_rk_vdev;
// 此时全局映射表的第 0 个槽位，记录下了 0xFFFF888001A2B3C0 这个地址

阶段二：应用层打开（通过文件系统从 video_devices 捞出指针）

当用户态应用程序（如 OpenCV 或测试 Demo）尝试去捕获图像，执行了以下系统调用：

c 复制代码
int fd = open("/dev/video0", O_RDWR);

  1. VFS 层解析

    Linux 内核的虚拟文件系统（VFS）识别出 /dev/video0 是一个字符设备文件。它会去查看该文件的 inode 结构体，发现其设备号里的次设备号（Minor Number）为 0。

  2. 进入统一大门

    VFS 将调用流导向 V4L2 核心层的通用入口函数 v4l2_open(struct inode *inode, struct file *filp)。

  3. 执行 video_devdata 路由寻址

    在 v4l2_open 内部，执行了以下代码：

    c 复制代码
    struct video_device *vdev = video_devdata(filp);

    其底层替换为具体数据的运行过程为：

    步骤 操作 结果
    第一步 file_inode(filp) 找到该文件的 inode 节点
    第二步 iminor(inode) 从中提取出次设备号 0
    第三步 return video_devices[0] 数组返回在阶段一存入的地址 0xFFFF888001A2B3C0

运行期数据流闭环图

复制代码
【阶段一：驱动 Probe 阶段】
  RKISP 驱动申请堆内存 ──> (地址: 0xFFFF888001A2B3C0) ──> 写入全局数组 video_devices[0]

========================================================================================

【阶段二：应用 open 阶段】
  应用程序 open("/dev/video0")
         │
         ▼ (内核 VFS)
  提取 inode 中的次设备号 = 0
         │
         ▼ (调用 video_devdata)
  读取全局数组 video_devices[0] ──> 成功捞出地址: 0xFFFF888001A2B3C0
         │
         ▼ (控制权下发)
  vdev->fops->open(filp) ───────> 正确进入该具体硬件驱动的私有响应函数 rkisp_fops.open()

核心思想总结

video_devices 数组在内核中就像是一个"寄存处"：

  • 驱动在初始化时把硬件对象指针 "寄放" 在以次设备号为储物箱号的槽位里；
  • 应用层打开文件时，核心层再根据文件自带的次设备号 "凭号取物"；
  • 从而在 O(1) 的时间复杂度内精准打通了控制通路。

2.1.2 vdev->fops->open(filp)

  1. 为什么第一步调用 v4l2_open？

    • 它是由核心层的 file_operations v4l2_fops 调用的

    • v4l2_fops 的 v4l2_fops 属于 V4L2 核心层代码。当主控驱动调用 video_register_device 向内核注册字符设备（/dev/video0）时，内核的字符设备管理器（cdev）就把这个设备节点和这组 v4l2_fops 死死绑定在了一起。

    • 所以，用户空间只要一调用 open("/dev/video0")，内核 VFS 查表后的第一步，绝对且只能进入核心层代码里的 v4l2_open。

  2. 为什么 v4l2_open 最后调用的就是 v4l2_fh_open？

    因为 v4l2_open 在做完基础安全检查后，执行了核心动作 4：vdev->fops->open(filp);。

    • 这里的 vdev->fops 是主控芯片驱动（如主控控制器）在加载时自己填进去的操作集。

    • 因为绝大多数 Linux 视频主控驱动在写代码时，为了使用核心层的通用进程句柄管理机制，都会在自己的操作集里主动把 .open 显式赋值为 v4l2_fh_open。

c 复制代码
int v4l2_fh_open(struct file *filp)
{
        // 1. 通过当前文件的次设备号（Minor Number），从全局静态数组 video_devices 中获取对应的视频设备实例指针
        struct video_device *vdev = video_devdata(filp);

        // 2. 使用内核堆内存分配器（kzalloc），为当前文件描述符分配一块 struct v4l2_fh（文件句柄）的内存空间，并将内存清零
        struct v4l2_fh *fh = kzalloc(sizeof(*fh), GFP_KERNEL);

        // 3. 【最核心细节】：覆盖重写物理指针挂载
        // 将新申请的 v4l2_fh 结构体指针赋值给当前 file 结构体的 private_data 成员。
        // 此时，它覆盖了先前在 v4l2_open 中临时挂载的 vdev 指针，为后续 ioctl 的句柄提取打通了通路。
        filp->private_data = fh;

        // 4. 指针有效性检查：如果内存不足分配失败，向系统返回标准错误码 -ENOMEM（内存不足）
        if (fh == NULL)
                return -ENOMEM;

        // 5. 初始化文件句柄：将 fh 内部的 vdev 指针指向当前视频设备，并初始化内部的事件队列（events 链表头），用于支持后续的异步事件订阅
        v4l2_fh_init(fh, vdev);

        // 6. 将当前初始化的 v4l2_fh 节点插入到 video_device 结构体内部维护的 fh_list 双向链表中，完成设备对所有并发打开句柄的集中管理
        v4l2_fh_add(fh);

        // 7. 返回 0 代表文件句柄创建、绑定及私有数据重写成功
        return 0;
}

为了彻底理解 v4l2_fh_open 的作用，我们用一个真实的业务场景来举例：

假设 RK3568 平台上连接了一个物理摄像头（/dev/video0）。现在，系统中有两个不同的进程想要同时使用这个摄像头：

  1. 进程 A（实时预览）：一个 OpenCV 图像处理程序，正在以 30 帧的行为读取画面。
  2. 进程 B（后台录像）：一个 H.264 编码录像程序，也在读取画面并写入硬盘。

此时，内核中只有一个唯一的物理硬件上下文 struct video_device，但却有两路并发的访问者。v4l2_fh_open 就是为了解决"如何给这两个进程分配各自独立的'座位'（上下文管理），同时又让他们认得同一个'柜台'（物理硬件）"的问题。

1. 运行时的具体演进过程

当这两个进程分别调用 open("/dev/video0") 时，内核中发生的技术细节如下：

  • 进程 A 执行 open 时：

    1. 先进入通用大门 v4l2_open，通过次设备号，在全局数组中找到了代表这个摄像头的物理结构体 video_device（假设其内存地址为 0xAAAA）。
    2. 随后控制权下发，调用了 v4l2_fh_open。
    3. v4l2_fh_open 在内核堆内存里动态申请了一块独立内存 给进程 A 充当句柄 struct v4l2_fh *fh_A（假设其内存地址为 0x1111）。
    4. 绑定关系 ：将 fh_A->vdev 指向物理硬件 0xAAAA。
    5. 挂载私有数据 ：执行 filp->private_data = fh_A;。此时进程 A 的文件描述符里，private_data 存的值是 0x1111。

  • 进程 B 执行 open 时：

    1. 同样进入 v4l2_open，找到同一个物理硬件 video_device（地址依然是 0xAAAA）。
    2. 控制权下发，再次调用 v4l2_fh_open。
    3. v4l2_fh_open 再次在内核堆内存里又申请了一块全新、独立的内存 给进程 B 充当句柄 struct v4l2_fh *fh_B（假设其内存地址为 0x2222）。
    4. 绑定关系 ：将 fh_B->vdev 同样指向物理硬件 0xAAAA。
    5. 挂载私有数据 ：执行 filp->private_data = fh_B;。此时进程 B 的文件描述符里，private_data 存的值是 0x2222。

2. 内存拓扑图

在 v4l2_fh_open 执行完毕后，内核的物理内存中呈现出如下的映射结构：

复制代码
[进程 A 的文件描述符 file] ──> private_data ──> [v4l2_fh 句柄 A (0x1111)] ──┐
                                                 └──> 独享的事件队列 A         │
                                                                             ▼
                                                                  [物理 video_device (0xAAAA)]
                                                                             ▲
[进程 B 的文件描述符 file] ──> private_data ──> [v4l2_fh 句柄 B (0x2222)] ──┘
                                                 └──> 独享的事件队列 B

3. 这个设计高明在哪？（后续 ioctl 怎么受益）

之所以要通过 v4l2_fh_open 做这个指针重写，是为了给后续的 ioctl（控制流分拣）和事件订阅 铺路。

  • 场景 1：进程 A 想要订阅一个"摄像头断开连接"的异步事件

    进程 A 调用 ioctl(fd, VIDIOC_SUBSCRIBE_EVENT, ...)。

    内核接管后，通过 filp->private_data 直接拿到 0x1111（即 fh_A）。内核把这个事件的通知挂载到 fh_A 的"事件队列 A"里。

    • 结果 ：只有进程 A 能收到这个通知，进程 B 的"事件队列 B"干干净净，互不干扰。这就是上下文隔离。

  • 场景 2：进程 B 想要修改摄像头的曝光度

    进程 B 调用 ioctl(fd, VIDIOC_S_CTRL, ...)。

    内核接管后，代码只需要执行两行：

    c 复制代码
    struct v4l2_fh *fh = filp->private_data;   // 拿到 0x2222，知道是进程 B 在操作
struct video_device *vdev = fh->vdev;     // 通过指针顺藤摸瓜，直接拿到 0xAAAA（物理摄像头）

    随后，内核直接去修改 0xAAAA 处的硬件寄存器。

    • 结果 ：虽然进程 B 只有它自己的句柄（fh_B），但它通过里面的 vdev 指针，精准地修改了共享的物理硬件。这就是多路复用。

总结

  1. 进程、文件描述符与 v4l2_fh 句柄的物理映射机制
    在 Linux VFS 与 V4L2 框架的物理设计中，即便在同一个进程内部，不同的 open 调用也会在内核堆内存中产生相互隔离的数据流上下文：

    复制代码
    [应用程序 (同一个进程 / 多个不同进程)]
   │
   ├─> 首次调用：fd_1 = open("/dev/video0") ────> 创建 file_1 ──> 分配 v4l2_fh_1 (地址: 0x1111) ──┐
   │                                                                                           ▼
   └─> 再次调用：fd_2 = open("/dev/video0") ────> 创建 file_2 ──> 分配 v4l2_fh_2 (地址: 0x2222) ──┴─> 指向同一个：struct video_device (地址: 0xAAAA)

  1. 纯客观技术描述

    在 V4L2 架构中，引入 v4l2_fh_open 函数动态分配 struct v4l2_fh 结构体，其核心物理目的在于隔离并发的文件操作上下文 。

    2.1 同一进程多句柄的无干扰运行机制

    • 当同一个进程在不同时间、或不同线程中多次调用 open("/dev/video0") 时，Linux VFS 会在内核中分别为其创建独立的 struct file 实例（例如 file_1 和 file_2）。
    • 每次调用 v4l2_fh_open 时，内核都会通过 kzalloc 在堆内存中分配一个全新的 struct v4l2_fh 实例。
    • 因此，即使是同一个进程的多次打开操作，其对应的 file_1->private_data 和 file_2->private_data 也会分别指向不同的 struct v4l2_fh 物理内存地址。
    • 由于每个 struct v4l2_fh 内部拥有自己独立的事件订阅队列（fh->events）和状态标记，这些多次打开的句柄在后续执行 ioctl 控制、事件订阅或流控制时，不会在时间维度上产生数据覆盖或竞态干扰。

    2.2 避免多路复用混乱

    如果没有 v4l2_fh_open 的动态分配和 filp->private_data 的指针改写，所有的 struct file 的私有数据指针都将直接指向同一个全局/共享的 struct video_device 结构体。

    在此种设计缺陷下，将会导致以下物理层面的冲突：

    1. 事件订阅队列重叠 ：当进程 A 订阅视频格式变更事件（V4L2_EVENT_SOURCE_CHANGE）时，由于缺乏独立的 v4l2_fh 队列，事件节点只能直接挂载在 video_device 的共享链表上，导致未订阅该事件的进程 B 也会错误地接收到异步事件通知。
    2. 状态机竞争 ：多个并发的控制流（如不同时间点下发的参数设置 VIDIOC_S_FMT）将直接作用于同一个未加保护的全局数据域，导致调用时序上的相互覆盖与干扰。

    通过 v4l2_fh_open 的物理隔离，内核在保证底层物理设备对象（struct video_device）单一性的同时，实现了应用层多路径访问（不论是多进程并发，还是单进程在不同时间多次打开）在软件层面的上下文解耦。

2.2 .unlocked_ioctl = v4l2_ioctl

c 复制代码
static long v4l2_ioctl(struct file *filp, unsigned int cmd, unsigned long arg)
{
        // 1. 通过当前文件的次设备号，从全局静态数组 video_devices 中获取对应的视频设备实例指针。
        // 注意：此处之所以能直接提取，是因为 VFS 传递的 filp 文件指针中带有设备节点上下文信息。
        struct video_device *vdev = video_devdata(filp);

        // 2. 初始化返回值。默认设置为 -ENODEV，代表"无此设备"（防止在查找/校验期间设备被注销）。
        int ret = -ENODEV;

        // 3. 校验底层的具体主控驱动是否实现/绑定了 unlocked_ioctl 操作接口
        if (vdev->fops->unlocked_ioctl) {

                // 4. 【安全检查】：再次确认在该设备句柄被打开后、当前控制命令执行前，该视频设备未被强行注销。
                if (video_is_registered(vdev))

                        // 5. 【控制权穿透跳转】：
                        // 调用具体硬件驱动在注册设备时绑定的 ioctl 回调函数。
                        // 在大多数标准的 V4L2 驱动中，这里实际指向的是核心层提供的公共解析器 video_ioctl2。
                        ret = vdev->fops->unlocked_ioctl(filp, cmd, arg);
        } else
                // 6. 异常分支处理：如果底层驱动根本没有提供 unlocked_ioctl 接口，
                // 向 VFS 层返回标准错误码 -ENOTTY（Inappropriate ioctl for device，代表不支持的 ioctl 操作类型）。
                ret = -ENOTTY;

        // 7. 向用户空间返回执行结果（成功为 0，失败返回对应的负数标准错误码）
        return ret;
}

这里的 vdev 是内核在堆内存中为 /dev/videoX 创建的、用于描述该通道硬件属性和操作接口的 struct video_device 结构体指针。

在瑞芯微平台或标准的 V4L2 驱动体系中，/dev/videoX 所对应的 vdev->fops->unlocked_ioctl 指针，在物理上绝大多数都直接指向 V4L2 核心层提供的公共分发器函数：video_ioctl2。

为什么 /dev/videoX 这个通用的系统节点会和"瑞芯微平台（RKISP）"绑定在一起？

我们可以将这个过程拆解为三个连续的物理演进阶段：

  1. 概念厘清：什么是 /dev/videoX？

    /dev/videoX（如 /dev/video0）只是 Linux 用户空间的一个"虚名"（设备节点文件）。

    • 它在文件系统里表现为一个字符设备文件，拥有主设备号（通常是 81）和次设备号（0, 1, 2...）。
    • 用户空间的应用程序（如你的测试脚本）无法直接访问硬件，只能通过 open、ioctl 读写这个文件。
  1. 核心纽带：为什么它会和瑞芯微平台挂钩？
    这背后的物理真相，是因为在内核启动时，瑞芯微的平台驱动（Platform Driver）在堆内存中动态亲手"捏"出了这个设备，并向系统宣告了它的所有权。
    物理演进链条如下：

    1. 设备树匹配成功 ：内核启动时，解析设备树（DTS）中的 compatible = "rockchip,rk3568-rkisp" 节点，从而加载并匹配了瑞芯微的 ISP 捕获驱动。

    2. 内核堆内存实例化 ：瑞芯微驱动的 probe 函数执行。驱动在内核堆内存中申请了一块空间，实例化了一个 struct video_device 结构体指针（也就是代码里的 vdev）。

    3. 注入瑞芯微的"基因" ：在将这个 vdev 交给系统之前，瑞芯微驱动把自己的私有操作集地址硬编码写了进去：

      c 复制代码
      vdev->fops = &rkisp_fops; // 这一步，让通用结构体拥有了瑞芯微的灵魂

    4. 诞生 /dev/videoX：随后，驱动调用 V4L2 核心层的注册函数 video_register_device(vdev, ...)。核心层根据当前系统里谁占用了编号，自动为你分配一个数字（比如 0），然后在 /dev/ 目录下创建出对应的节点文件 /dev/video0。

结论 ：/dev/videoX 之所以和瑞芯微挂钩，是因为这个节点文件是由瑞芯微的驱动在初始化时向内核申请并创建的，它的底层数据结构（vdev）里流淌着瑞芯微驱动写入的函数指针指针域。

  1. 控制流闭环：通往 video_ioctl2 的必然性
    理清了挂钩关系，我们再看这句完整的逻辑拓扑： 当应用层对 /dev/videoX 发起 ioctl 时，系统通过文件描述符的次设备号，精准捞出由瑞芯微驱动当初创建的那个具体堆内存实例 vdev。

    虽然这个 vdev 代表瑞芯微硬件，但瑞芯微在定义它的操作集 rkisp_fops 时，为了不重复造轮子，选择将核心的 .unlocked_ioctl 成员直接指向 V4L2 框架提供的公共分发器 video_ioctl2。

控制流拓扑图

复制代码
[用户空间] 应用层调用 ioctl(fd, VIDIOC_S_FMT, ...)
   │
   ▼ 【第一阶段：通过 VFS 字符设备大门】
 进入核心层通用入口: v4l2_ioctl()
   │
   ├─> 动作: video_devdata(filp)
   │        (利用次设备号，精准捞出瑞芯微 probe 时创建的 struct video_device 堆内存实例 vdev)
   │
   ▼ 【第二阶段：物理指针穿透】
 执行跳转: vdev->fops->unlocked_ioctl()
   │
   ▼ (因为瑞芯微在 rkisp_fops 中硬编码了 .unlocked_ioctl = video_ioctl2)
 进入核心层分发引擎: video_ioctl2()
   │
   ▼ 【第三阶段：安全拷贝与业务降维】
 在内核态执行 video_usercopy() 消除内存屏障，
 最终通过 __video_do_ioctl() 查表命中瑞芯微特有的底层硬件控制表：vdev->ioctl_ops->vidioc_s_fmt_vid_cap()
c 复制代码
/************************* v4l2_file_operations***************************/
static const struct v4l2_file_operations rkisp_fops = {
        .open = rkisp_fh_open,
        .release = rkisp_fop_release,
        .unlocked_ioctl = video_ioctl2,
        .poll = vb2_fop_poll,
        .mmap = vb2_fop_mmap,
};
c 复制代码
long video_ioctl2(struct file *file,
                  unsigned int cmd, unsigned long arg)
{
        // 核心动作：将控制流直接委托给统一拷贝助手 video_usercopy，
        // 同时将真正执行业务的分发函数 __video_do_ioctl 作为函数指针（回调）传递进去。
        return video_usercopy(file, cmd, arg, __video_do_ioctl);
}
c 复制代码
long
video_usercopy(struct file *file, unsigned int cmd, unsigned long arg,
	       v4l2_kioctl func)
{
	/* 核心栈防御缓冲区：对于小于等于128字节的轻量结构体，直接借用内核栈以规避堆内存申请开销 */
	char	sbuf[128];
	/* mbuf 用于一级结构体堆内存，array_buf 用于处理结构体内部嵌套的二级数组堆内存 */
	void    *mbuf = NULL, *array_buf = NULL;
	void	*parg = (void *)arg;
	long	err  = -EINVAL;
	bool	has_array_args;
	bool	always_copy = false;
	size_t  array_size = 0;
	void __user *user_ptr = NULL;
	void	**kernel_ptr = NULL;
	/* 解码命令号：通过内核宏提取当前 ioctl 命令所关联的数据结构体的真实物理字节大小 */
	const size_t ioc_size = _IOC_SIZE(cmd);

	/* 阶段一：消灭内存屏障，统一将一级参数搬移至内核安全区 */
	if (_IOC_DIR(cmd) != _IOC_NONE) {
		/* 两级缓冲防御策略 */
		if (ioc_size <= sizeof(sbuf)) {
			parg = sbuf; /* 策略A：小结构体直接进栈 */
		} else {
			/* 策略B：大结构体从堆中动态申请内存，防范内核栈溢出（Stack Overflow） */
			mbuf = kvmalloc(ioc_size, GFP_KERNEL);
			if (NULL == mbuf)
				return -ENOMEM;
			parg = mbuf;
		}

		err = -EFAULT;
		/* 如果命令带有用户态写入属性（如应用程序下发 VIDIOC_S_FMT 配置硬件） */
		if (_IOC_DIR(cmd) & _IOC_WRITE) {
			unsigned int n = ioc_size;

			/*
			 * 框架级性能优化：部分 ioctl 仅前几个字段由用户态输入（如通过 index 查表获取其余数据），
			 * 内核通过内部静态表过滤，计算出真正的非输入字段起点，从而只拷贝有意义的字节数。
			 */
			if (v4l2_is_known_ioctl(cmd)) {
				u32 flags = v4l2_ioctls[_IOC_NR(cmd)].flags;

				if (flags & INFO_FL_CLEAR_MASK)
					n = (flags & INFO_FL_CLEAR_MASK) >> 16;
				always_copy = flags & INFO_FL_ALWAYS_COPY;
			}

			/* 跨越内存屏障：将用户态指针（arg）的数据安全复制到内核态影子缓冲区（parg） */
			if (copy_from_user(parg, (void __user *)arg, n))
				goto out;

			/* 将内核缓冲区中不需要从用户态拷贝的剩余尾部字节全部刷成 0，防止脏数据污染 */
			if (n < ioc_size)
				memset((u8 *)parg + n, 0, ioc_size - n);
		} else {
			/* 若为纯读取命令（如 VIDIOC_G_FMT），应用层只传空结构体，内核直接将其整体清零 */
			memset(parg, 0, ioc_size);
		}
	}

	/* 阶段二：多媒体二级指针穿透（Array Args 深度清洗） */
	/* 检查结构体内部是否还嵌套着指向另外一块应用层数组的二级指针（如 v4l2_buffer 中的 planes 数组） */
	err = check_array_args(cmd, parg, &array_size, &user_ptr, &kernel_ptr);
	if (err < 0)
		goto out;
	has_array_args = err;

	/* 如果存在内嵌的二级扩展数组，内核在此发起二次安全拉取 */
	if (has_array_args) {
		array_buf = kvmalloc(array_size, GFP_KERNEL);
		err = -ENOMEM;
		if (array_buf == NULL)
			goto out_array_args;
		err = -EFAULT;
		/* 将用户态深层嵌套的数组数据也拷贝进内核态安全堆空间 array_buf */
		if (copy_from_user(array_buf, user_ptr, array_size))
			goto out_array_args;
		/* 核心重定向：将结构体内部原先指向用户态的二级指针修改为刚刚申请的内核态 array_buf 地址 */
		*kernel_ptr = array_buf;
	}

	/* 阶段三：临门一脚，将控制权和清洗完毕的内核安全指针交付业务分发器 */
	/* 这里的 func 执行的就是 __video_do_ioctl，它将在内核态安全区拿着 parg 去查表分发命中具体驱动 */
	err = func(file, cmd, parg);
	if (err == -ENOTTY || err == -ENOIOCTLCMD) {
		err = -ENOTTY;
		goto out;
	}

	/* 流媒体专属跟踪：如果驱动成功执行了出队（DQBUF）或入队（QBUF），触发 ftrace 性能采样埋点 */
	if (err == 0) {
		if (cmd == VIDIOC_DQBUF)
			trace_v4l2_dqbuf(video_devdata(file)->minor, parg);
		else if (cmd == VIDIOC_QBUF)
			trace_v4l2_qbuf(video_devdata(file)->minor, parg);
	}

	/* 阶段四：逆向回写与善后现场清理 */
	/* 首先回写二级内嵌数组的数据 */
	if (has_array_args) {
		/* 恢复原有的一级指针数据状态（换回应用层地址），随后将修改后的数组内容 copy_to_user 刷回 */
		*kernel_ptr = (void __force *)user_ptr;
		if (copy_to_user(user_ptr, array_buf, array_size))
			err = -EFAULT;
		goto out_array_args;
	}

	/* 健壮性防御：如果底层驱动返回了错误码，且此命令未被标记为"强制回写（ALWAYS_COPY）"，则终止回写直接退出 */
	if (err < 0 && !always_copy)
		goto out;

out_array_args:
	/* 回写一级主结构体的数据 */
	switch (_IOC_DIR(cmd)) {
	/* 如果命令包含读取属性（即底层驱动把捞到的硬件状态/格式信息写进了 parg） */
	case _IOC_READ:
	case (_IOC_WRITE | _IOC_READ):
		/* 将内核态影子缓冲区（parg）里的最新硬件配置结果，逆向刷回用户空间的原始 arg 地址 */
		if (copy_to_user((void __user *)arg, parg, ioc_size))
			err = -EFAULT;
		break;
	}

out:
	/* 彻底释放动态申请的堆空间，封堵内存泄漏通道 */
	kvfree(array_buf);
	kvfree(mbuf);
	return err;
}

为了让你在技术日志中拥有一个完全具象化的物理演进闭环，我们以用户层最常用的"设置摄像头分辨率 （VIDIOC_S_FMT）"为例，看看整个系统是如何在没有物理摄像头的情况下，一步步穿透你梳理的所有源码现场的。

1.业务背景设定

假设你在用户空间写了一段简单的测试代码：

c 复制代码
struct v4l2_format fmt = {0};
fmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE;
fmt.fmt.pix.width = 1920;
fmt.fmt.pix.height = 1080;
fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_NV12;

ioctl(fd, VIDIOC_S_FMT, &fmt); //  从这里发起

在 Linux 系统编程以及 V4L2 驱动框架中，ioctl(fd, VIDIOC_S_FMT, &fmt); 是应用层向内核发起控制命令的经典调用。

这三个参数分别代表了"操作谁"、 "做什么"以及"具体数据是什么"。

  • fd ------ 文件描述符（File Descriptor）

    • 含义 ：它是指向已打开视频设备节点的句柄 （通常由应用层执行 open("/dev/videoX", ...) 返回）。
    • 物理本质 ：
      在进程控制块（PCB）的文件描述符表中，fd 对应着一个指向 struct file 的指针。内核正是通过这个 fd，结合我们在前面推导的次设备号反查机制，在内核堆内存中精准定位到由瑞芯微驱动创建的那个具体的 struct video_device 实例。

  • VIDIOC_S_FMT ------ 控制命令字（Command）

    • 含义 ：它是具体的 I/O 控制命令标识符 ，告诉内核你想执行什么操作。"S_FMT " 是 S et F orm at 的缩写，意为"设置/配置视频格式"。
    • 物理本质 ：
      它是一个通过内核宏组合而成的 unsigned int 数值。这个数值在编译时被赋予了特定的魔数（Magic Number），其中融合了：
    • 传输方向 ：包含了 _IOC_WRITE（应用层写数据给内核）和 _IOC_READ（内核改写结果后读回给应用层）的双向属性。
    • 数据大小 ：绑定了该命令所关联的结构体大小（即 sizeof(struct v4l2_format)）。
    • 区分命令 ：唯一标识当前操作是"设置格式"，以此在 video_usercopy 和 __video_do_ioctl 内部作为巨型分支判断的 Key（键）。

  • &fmt ------ 传入/传出参数指针（Argument）

    • 含义 ：指向应用层分配的 struct v4l2_format 结构体变量的指针，里面承载着具体的物理参数（如分辨率、像素格式等）。
    • 物理本质 ：
      这是一个指向用户空间内存的指针。由于它是双向的，所以在整个调用周期里它扮演了两个角色：

    1. 输入（应用 → \to → 内核）：应用层在调用前填入期望的参数，例如：

      • fmt.type = V4L2_BUF_TYPE_VIDEO_CAPTURE（捕获通道）
      • fmt.fmt.pix.width = 1920（宽）
      • fmt.fmt.pix.height = 1080（高）
      • fmt.fmt.pix.pixelformat = V4L2_PIX_FMT_NV12（NV12 格式）

    2. 输出（内核 → \to → 应用） ：当控制流经过 video_usercopy 清洗、进入瑞芯微驱动后，驱动会根据硬件的实际物理极限对这些参数进行"协商与修正"（例如，如果硬件最大只支持 1280x720，驱动会强行将其修改为 1280x720），并把最终确定的硬件参数重新写回这个指针指向的内存，供应用层后续对账。

2.纵向穿透的实际执行现场

第一步：总线基因激活与设备节点反查（v4l2_ioctl）

  1. 开机时，瑞芯微主控驱动匹配设备树成功，调用了你研究的 __video_register_device，并在内核数组中完成了存盘：video_devices[0] = vdev。
  2. 当应用层执行 ioctl 时，控制流首先撞入字符设备大门 v4l2_ioctl(filp, cmd, arg)。
  3. 函数内执行 struct video_device *vdev = video_devdata(filp);，利用次设备号 0，精准地从全局数组中捞出了瑞芯微当初注册的那个真身 vdev 结构体指针。
  4. 执行 ret = vdev->fops->unlocked_ioctl(filp, cmd, arg);。因为瑞芯微在源码中硬编码了 .unlocked_ioctl = video_ioctl2，PC 指针直接跳入 video_ioctl2。

第二步：进入安全安检通道（video_usercopy 现场）

控制流携带参数进入你刚刚加上注释的 video_usercopy 内部：

  1. 动态防御判定 ：

    解析出 ioc_size 为 208 字节。因为 208 > 128 208 > 128 208>128（大于栈缓冲区 sbuf），代码走向策略 B：

    c 复制代码
    mbuf = kvmalloc(208, GFP_KERNEL); // 在内核堆区申请一块 208 字节的安全内存
parg = mbuf;

  2. 跨越内存屏障 ：

    因为 VIDIOC_S_FMT 包含 _IOC_WRITE 属性，执行核心拷贝：

    c 复制代码
    copy_from_user(parg, arg, n); // 将用户态的 1920x1080、NV12 等参数安全复制到内核 mbuf 中

  3. 阵列检测与跳转 ：

    check_array_args 检测发现 VIDIOC_S_FMT 不需要外挂二级平面指针，has_array_args 为 false。

    紧接着执行临门一脚：

    c 复制代码
    err = func(file, cmd, parg); // 这里的 func 就是 __video_do_ioctl

第三步：巨型引擎分发与瑞芯微驱动命中（__video_do_ioctl）

  1. 在 __video_do_ioctl 内部，内核拿着安全区里的 parg 指针解析 cmd。

  2. 内核查表发现，应当由瑞芯微主控驱动定义的 ioctl_ops 回调表来处理。

  3. 最终着陆 ：控制流最终准确跳入你在第 2 行抓到的 capture.c 关联的底层的硬件控制函数：

    c 复制代码
    rkisp_vidioc_s_fmt_vid_cap(file, priv, parg); // 正式进入瑞芯微驱动内部！

第四步：无摄像头状态下的逻辑闭环与逆向回写

如果你此时没有连接物理摄像头 ，当控制流走到 rkisp_vidioc_s_fmt_vid_cap 内部时：

  1. 瑞芯微驱动会尝试去读取 I 2 C I^2C I2C 总线上的摄像头子设备（如 ov13850）。
  2. 因为硬件不存在，总线通信超时，驱动无法获取摄像头实际支持的分辨率，于是驱动向上返回一个错误码（如 -ENODEV 或 -EIO）。
  3. 控制流带着错误码原路弹回 video_usercopy。
  4. 在 video_usercopy 的尾部，由于 err < 0 且该命令未被强制标记为必须拷贝，代码直接走向 out 释放堆内存 kvfree(mbuf) 并终止回写。
  5. 最终，用户态的 ioctl 调用收到失败返回值。

这一套动作在 dmesg 中的调用链

即使因为没有摄像头导致调用最终失败，只要你在瑞芯微的 rkisp_vidioc_s_fmt_vid_cap 入口处加了 dump_stack()，你依然能在内核日志中看到这个无懈可击的纯客观调用轨迹：

text 复制代码
[Call Trace]:
 ──> rkisp_vidioc_s_fmt_vid_cap+0x20/0x340 [rkisp]   <── 4. 瑞芯微具体的业务在这里被命中 (未连接摄像头报错在此发生)
 ──> __video_do_ioctl+0x294/0x3c0                   <── 3. 巨型分发引擎在此查表扇出
 ──> video_usercopy+0x130/0x7c0                     <── 2. 在这里执行了 kvmalloc 和 copy_from_user 统一清洗数据
 ──> video_ioctl2+0x1c/0x30                         <── 1. 穿透 rkisp_fops.unlocked_ioctl 指针映射跳转进核心层
 ──> v4l2_ioctl+0x44/0x60                           <── 0. 用户态 ioctl 震荡引发的 VFS 字符设备入口

这个例子串联了目前为止研究的所有知识点 ：设备树匹配产生节点 → \rightarrow → __video_register_device 分配次设备号并绑定 video_ioctl2 → \rightarrow → 用户调用后由 video_usercopy 洗白指针 → \rightarrow → 最终降维打击到瑞芯微的 capture.c 源码现场。

2.2.1 __video_do_ioctl (核心)

其中 __video_do_ioctl 整个 V4L2 架构最核心、最灵魂的物理执行枢纽

c 复制代码
static long __video_do_ioctl(struct file *file,
		unsigned int cmd, void *arg)
{
	/* 1. 环境准备：通过次设备号反查当初注册的 vdev，并获取驱动定义的 ioctl 回调表 */
	struct video_device *vfd = video_devdata(file);
	struct mutex *lock; /* 全局或设备级互斥锁，用于串行化 ioctl 调用，防竞态 */
	const struct v4l2_ioctl_ops *ops = vfd->ioctl_ops;
	bool write_only = false;
	struct v4l2_ioctl_info default_info;
	const struct v4l2_ioctl_info *info;
	void *fh = file->private_data;
	struct v4l2_fh *vfh = NULL;
	int dev_debug = vfd->dev_debug;
	long ret = -ENOTTY; /* 默认返回：设备不支持该 ioctl 命令 */

	/* 2. 完备性校验：若底层驱动压根没实现 ioctl_ops，直接驳回请求 */
	if (ops == NULL) {
		pr_warn("%s: has no ioctl_ops.\n",
				video_device_node_name(vfd));
		return ret;
	}

	/* 3. 关联 FH (File Handle)：如果是支持多进程访问的设备，获取当前的 v4l2_fh 上下文 */
	if (test_bit(V4L2_FL_USES_V4L2_FH, &vfd->flags))
		vfh = file->private_data;

	/* 4. 互斥锁定：根据驱动策略决定锁的级别（防止并发导致的硬件状态紊乱） */
	lock = v4l2_ioctl_get_lock(vfd, vfh, cmd, arg);
	if (lock && mutex_lock_interruptible(lock))
		return -ERESTARTSYS;

	/* 5. 生命周期校验：如果设备此时已被卸载（比如摄像头被拔掉），直接报错退出 */
	if (!video_is_registered(vfd)) {
		ret = -ENODEV;
		goto unlock;
	}

	/* 6. 标准命令解析与优先级校验：
	 *    - 检查是否为标准 V4L2 定义的已知命令
	 *    - 检查驱动是否通过 valid_ioctls 明确声明支持该命令
	 *    - 优先级检测：如果多进程抢占资源，检查当前进程是否有权执行该操作 */
	if (v4l2_is_known_ioctl(cmd)) {
		info = &v4l2_ioctls[_IOC_NR(cmd)];

		if (!test_bit(_IOC_NR(cmd), vfd->valid_ioctls) &&
		    !((info->flags & INFO_FL_CTRL) && vfh && vfh->ctrl_handler))
			goto done;

		if (vfh && (info->flags & INFO_FL_PRIO)) {
			ret = v4l2_prio_check(vfd->prio, vfh->prio);
			if (ret)
				goto done;
		}
	} else {
		/* 若为私有 ioctl 命令，构建默认信息结构，由驱动层兜底处理 */
		default_info.ioctl = cmd;
		default_info.flags = 0;
		default_info.debug = v4l_print_default;
		info = &default_info;
	}

	/* 7. 【核心分发动作】：
	 *    info->func(ops, ...) 实际执行的是命令对应的跳转逻辑。
	 *    这是将通用接口转化为瑞芯微驱动硬件实现的最后一步。 */
	write_only = _IOC_DIR(cmd) == _IOC_WRITE;
	if (info != &default_info) {
		/* 命中标准 V4L2 处理函数 */
		ret = info->func(ops, file, fh, arg);
	} else if (!ops->vidioc_default) {
		/* 无匹配处理函数且无默认回调，返回不支持 */
		ret = -ENOTTY;
	} else {
		/* 命中驱动自定义的 vidioc_default 处理私有命令 */
		ret = ops->vidioc_default(file, fh,
			vfh ? v4l2_prio_check(vfd->prio, vfh->prio) >= 0 : 0,
			cmd, arg);
	}

done:
	/* 8. 调试信息打印：根据 dev_debug 掩码，将 ioctl 结果及参数记录到 dmesg */
	if (dev_debug & (V4L2_DEV_DEBUG_IOCTL | V4L2_DEV_DEBUG_IOCTL_ARG)) {
		/* 过滤掉高频流媒体命令(QBUF/DQBUF)，防止内核日志爆炸 */
		if (!(dev_debug & V4L2_DEV_DEBUG_STREAMING) &&
		    (cmd == VIDIOC_QBUF || cmd == VIDIOC_DQBUF))
			goto unlock;

		v4l_printk_ioctl(video_device_node_name(vfd), cmd);
		if (ret < 0)
			pr_cont(": error %ld", ret);
		if (!(dev_debug & V4L2_DEV_DEBUG_IOCTL_ARG))
			pr_cont("\n");
		else if (_IOC_DIR(cmd) == _IOC_NONE)
			info->debug(arg, write_only);
		else {
			pr_cont(": ");
			info->debug(arg, write_only);
		}
	}

unlock:
	/* 9. 释放互斥锁并返回最终 ret */
	if (lock)
		mutex_unlock(lock);
	return ret;
}

我们可以看到在命令中出现了私有命令的信息结构构建：

c 复制代码
		default_info.ioctl = cmd;
		default_info.flags = 0;
		default_info.debug = v4l_print_default;
		info = &default_info;

v4l2_ioctl_info 是 V4L2 框架为每一个 IOCTL 命令定义的静态元数据描述符，它像是一个'命令说明书'。当 __video_do_ioctl 遇到已知标准命令时，它是直接从内核静态表（v4l2_ioctls 数组）中通过下标 _IOC_NR(cmd) 查阅这份说明书；而当遇到私有命令时，框架由于无法在标准表中找到该说明书，因此通过手动构建 default_info 临时填充一份'说明书'，确保后续的逻辑分发流程能够统一。

c 复制代码
struct v4l2_ioctl_info {
        unsigned int ioctl;
        u32 flags;
        const char * const name;
        int (*func)(const struct v4l2_ioctl_ops *ops, struct file *file,
                    void *fh, void *p);
        void (*debug)(const void *arg, bool write_only);
};

V4L2 私有 IOCTL 处理机制剖析

在 Linux 内核 v4l2-ioctl.c 中，v4l2_ioctl_info 结构体用于描述 IOCTL 命令的属性。以下是五个成员的详细功能：

  1. 成员功能说明
成员 类型 功能说明
ioctl unsigned int 命令编号。用于在分发过程中匹配应用层请求的命令。
flags u32 行为标记。指示框架如何处理该命令（如是否进行优先级校验、是否需要自动拷贝数据等）。
name const char * const 命令名称字符串。主要用于内核日志打印。
func int (*)(...) 标准处理函数指针。指向框架内部实现的通用处理逻辑，专门用于处理标准定义的 V4L2 命令。
debug void (*)(...) 调试回调函数。用于将 IOCTL 命令中的参数以可读格式输出到系统日志。
  1. 为什么私有命令只构建了其中三个成员？
    在 __video_do_ioctl 中，针对私有命令初始化 default_info 时，未设置 name 和 func，原因如下：

func 为空的原因

私有命令不由 V4L2 通用框架处理 。通过不设置 func，流程会在后续执行时进入 else if (!ops->vidioc_default) 分支。如果驱动实现了 vidioc_default 函数，框架会将命令控制权移交给驱动，由驱动内部的自定义逻辑（如 switch-case）直接处理该私有命令。

本质 ：func = NULL 是一个"路由标志"，告诉框架"这不是标准命令，请交给驱动自己处理"。

(1) func 是处理标准命令

对于 v4l2_is_known_ioctl(cmd) 返回 true（即标准命令）的情况：

  • 框架在 v4l2_ioctls 数组中已经预先定义好了每一个命令对应的 func。

  • 例如 VIDIOC_S_FMT 命令，其对应的 info->func 指向的是 v4l_s_fmt 函数。

  • 当执行 info->func(ops, file, fh, arg) 时，它直接运行这个预设好的函数，该函数内部会进一步调用具体的驱动接口（如 ops->vidioc_s_fmt_vid_cap）。
    路径示意 ：

    复制代码
    应用层调用 VIDIOC_S_FMT
         │
         ▼
框架查表 ──> info->func = v4l_s_fmt
         │
         ▼
v4l_s_fmt 内部调用 ──> ops->vidioc_s_fmt_vid_cap
         │
         ▼
硬件驱动执行具体操作

(2) 为什么私有命令都汇集到 vidioc_default？

私有命令有那么多，难道都挤在一个函数里处理吗？

答案是：确实如此。

在 V4L2 架构中，vidioc_default 是驱动开发者留给 "非标准、扩展型 IOCTL" 的统一接口。

框架视角的"黑盒子"

框架本身并不负责解析私有命令的内容。对于框架来说，私有命令的格式是不透明的 。因此，框架将所有无法识别的命令，统一打包丢给驱动层的单一接口 ------vidioc_default。

驱动内部的"二次分发"

虽然所有私有命令最终都进入了驱动的 vidioc_default 函数，但这个函数内部通常会进行二次分发。其代码结构如下：

c 复制代码
static const struct v4l2_ioctl_ops rkcif_v4l2_ioctl_ops = {
			.
			.
			.
        .vidioc_default = rkcif_ioctl_default,
};
c 复制代码
static long rkcif_ioctl_default(struct file *file, void *fh,
				    bool valid_prio, unsigned int cmd, void *arg)
{
	struct rkcif_stream *stream = video_drvdata(file);
	struct rkcif_device *dev = stream->cifdev;
	const struct cif_input_fmt *in_fmt;
	struct v4l2_rect rect;
	int vc = 0;

	switch (cmd) {
	case RKCIF_CMD_GET_CSI_MEMORY_MODE:
		if (stream->is_compact) {
			*(int *)arg = CSI_LVDS_MEM_COMPACT;
		} else {
			if (stream->is_high_align)
				*(int *)arg = CSI_LVDS_MEM_WORD_HIGH_ALIGN;
			else
				*(int *)arg = CSI_LVDS_MEM_WORD_LOW_ALIGN;
		}
		break;
	case RKCIF_CMD_SET_CSI_MEMORY_MODE:
		if (dev->terminal_sensor.sd) {
			in_fmt = get_input_fmt(dev->terminal_sensor.sd, &rect, 0, &vc);
			if (in_fmt == NULL) {
				v4l2_err(&dev->v4l2_dev, "can't get sensor input format\n");
				return -EINVAL;
			}
		} else {
			v4l2_err(&dev->v4l2_dev, "can't get sensor device\n");
			return -EINVAL;
		}
		if (*(int *)arg == CSI_LVDS_MEM_COMPACT) {
			if (((dev->inf_id == RKCIF_DVP && dev->chip_id <= CHIP_RK3568_CIF) ||
			    (dev->inf_id == RKCIF_MIPI_LVDS && dev->chip_id < CHIP_RV1126_CIF)) &&
			    in_fmt->csi_fmt_val != CSI_WRDDR_TYPE_RAW8) {
				v4l2_err(&dev->v4l2_dev, "device not support compact\n");
				return -EINVAL;
			}
			stream->is_compact = true;
			stream->is_high_align = false;
		} else if (*(int *)arg == CSI_LVDS_MEM_WORD_HIGH_ALIGN) {
			stream->is_compact = false;
			stream->is_high_align = true;
		} else {
			stream->is_compact = false;
			stream->is_high_align = false;
		}
		break;
	default:
		return -EINVAL;
	}

	return 0;
}

路径示意：

复制代码
应用层调用私有 IOCTL（如 RKISP_CMD_GET_SENSOR_TEMP）
         │
         ▼
框架查表 ──> info->func = NULL（非标准命令）
         │
         ▼
框架判断无标准处理函数 ──> 调用 ops->vidioc_default
         │
         ▼
驱动层 vidioc_default 内部 switch-case
         │
         ├── case RKISP_CMD_SET_LOG_LEVEL  ──> do_set_log()
         │
         ├── case RKISP_CMD_GET_SENSOR_TEMP ──> get_temp()
         │
         └── default ──> 返回 -ENOTTY

总结对比表

对比维度 标准命令 私有命令
是否被框架识别 是，v4l2_is_known_ioctl() 返回 true 否，v4l2_is_known_ioctl() 返回 false
路由入口 info->func 指向预定义的标准处理函数 框架统一路由到 ops->vidioc_default
处理方式 框架直接处理，再回调驱动级 ops 驱动内部通过 switch-case 二次分发
典型函数 v4l_s_fmt → ops->vidioc_s_fmt_vid_cap rkisp_vidioc_default → 自定义处理

name 为空的原因

私有命令的数量和含义由各驱动开发者自行定义，框架无法预知这些命令的名称。将其置为空不会影响逻辑执行。在调试打印时，系统会使用默认处理逻辑显示命令编号，而非名称。

本质：框架不知道私有命令的名字，所以干脆不填，调试时用编号代替。

构建 ioctl、flags 和 debug 的必要性

成员 为何必须初始化
ioctl 作为命令标识，确保处理逻辑能够记录当前正在执行的命令。
flags = 0 明确定义该命令不具备标准命令的特殊权限 （如不进行 INFO_FL_PRIO 优先级校验），以避免误触发框架的通用逻辑。
debug = v4l_print_default 提供基础的调试能力。当驱动开启调试时，该函数能够以十六进制形式输出参数，确保即使没有命令名称，也能观测到参数数据的流动。

核心思想总结

通过仅初始化这三个成员，框架建立了一个最小化配置的命令描述对象：

  • ioctl 保证命令可识别；
  • flags = 0 保证不触发框架特权检查；
  • debug 保证调试信息可输出；

既满足了逻辑流程的完整性，又成功绕过了标准命令的受限管理路径，实现了私有命令向驱动层处理函数的直接透传。

流程示意图

复制代码
应用层调用私有 IOCTL
         │
         ▼
__video_do_ioctl 查表
         │
         ▼
v4l2_ioctl_info 中 func == NULL ?
         │
         ├── 是 ──► 检查驱动是否实现 vidioc_default
         │              │
         │              ├── 是 ──► 交由驱动自定义处理
         │              │
         │              └── 否 ──► 返回 -ENOTTY
         │
         └── 否 ──► 走标准 V4L2 框架处理流程

回到 __video_do_ioctl 的 6. 标准命令解析与优先级校验

检查是否为标准 V4L2 定义的已知命令

c 复制代码
static bool v4l2_is_known_ioctl(unsigned int cmd)
{

        if (_IOC_NR(cmd) >= V4L2_IOCTLS)

                return false;

        return v4l2_ioctls[_IOC_NR(cmd)].ioctl == cmd;

}

v4l2_is_known_ioctl 代码逻辑拆解

条件一：_IOC_NR(cmd) >= V4L2_IOCTLS

  • _IOC_NR(cmd) 会从 cmd 宏中提取出命令的序号（Number）。
  • V4L2_IOCTLS 是一个在 v4l2-ioctl.c 中定义的常量，表示标准 V4L2 命令集中的总个数。
  • 如果提取出的序号超出了这个范围，说明该命令要么是私有命令（由驱动厂商自定义），要么是一个非法命令。此时直接返回 false。

条件二：v4l2_ioctls[_IOC_NR(cmd)].ioctl == cmd

  • 这行代码执行了双重确认。
  • 即使序号在合法范围内，也必须比对 cmd 本身（包含读写方向、类型、大小等信息）是否与查表得到的命令完全一致。这是为了防止某些恶意的 ioctl 编号碰撞。

为了直观说明 v4l2_is_known_ioctl 的工作过程，我们以两个典型的命令为例：一个标准命令，一个私有命令。

假设环境

  • 假设 V4L2_IOCTLS 定义为 100（即有 100 个标准命令记录在 v4l2_ioctls 数组中）。
  • 标准命令 VIDIOC_S_FMT 的序号（NR）是 5 ，其完整的 cmd 二进制值（包含魔数、方向、大小）是 0x40cc5605。

场景一：处理标准命令 VIDIOC_S_FMT

应用层发起 ioctl(fd, VIDIOC_S_FMT, &fmt)。

  1. 传入参数 ：cmd = 0x40cc5605。
    （注意，这里并不是指直接传入 0x40cc5605，而是写入一个宏，通过 宏 转换成32 位的整数）
  2. 提取序号 ：_IOC_NR(0x40cc5605) 的结果是 5。
  3. 边界检查 ：5 < 100，条件为真，继续往下走。
  4. 比对验证 ：
    • 代码执行 v4l2_ioctls[5].ioctl
      （在V4L2框架的标准命令定义表中提取对应序号索引的CMD编码值）。
    • 由于这是标准命令，数组中预存的值就是 0x40cc5605。
    • 比对：0x40cc5605 == 0x40cc5605，结果为 true。
  5. 结果 ：函数返回 true。框架随后会使用 v4l2_ioctls[5] 中定义好的 func（即 v4l_s_fmt）来处理该命令。

场景二：处理瑞芯微私有命令 RKCIF_CMD_SET_CSI_MEMORY_MODE

应用层发起 ioctl(fd, RKCIF_CMD_SET_CSI_MEMORY_MODE, &mode)。

  1. 传入参数 ：假设该私有命令的序号（NR）为了避免与标准命令冲突，被定义为 150（这是厂商自定义的编号）。
  2. 边界检查 ：
    • _IOC_NR(cmd) 提取出 150。
    • 判断：150 >= 100（V4L2_IOCTLS），条件为真。
    • 函数执行 return false。
  3. 结果 ：函数返回 false。

场景三：发生"碰撞"的异常情况（防范案例）

假设应用层发起一个恶意请求，或者一个格式混乱的命令，它的序号是 5 ，但其魔数或数据大小与标准 VIDIOC_S_FMT 不同。

  1. 提取序号 ：_IOC_NR(cmd) 提取出 5。
  2. 边界检查 ：5 < 100，通过。
  3. 比对验证 ：
    • 代码执行 v4l2_ioctls[5].ioctl。
    • 系统读取数组中存档的标准 VIDIOC_S_FMT 定义（0x40cc5605）。
    • 比对：0x40cc5605 == [应用层发来的恶意cmd]。
    • 由于应用层的命令位不同，比对结果为 false。
  4. 结果 ：函数返回 false。

总结

命令类型 序号 (NR) 比对结果 (==) 函数返回值 结论
标准命令 合法 相等 true 框架接管处理
私有命令 超出范围 无需比对 false 驱动兜底处理
异常/伪造 合法 不相等 false 视为非标准命令，拒绝处理

通过这种方式，v4l2_is_known_ioctl 确保了只有"纯正的、经过官方定义的"标准命令才能享受框架提供的自动化处理服务，而所有其他的扩展指令都被安全地隔离到了驱动的自定义逻辑中。

相关推荐
facaixxx20241 小时前
雨云游戏服务器MCSM面板指南：低延迟BGP线路（一键开服）
运维·服务器·游戏
焦点链创研究所2 小时前
算力核心机器人将于 7 月 18 日发布
运维·服务器·机器人
Amazing_Cacao2 小时前
CFCA精品可可饮品中级参数推演：突破液态表达的混沌，实现萃取微观结构的绝对物理可控
笔记
十月的皮皮2 小时前
C语言学习笔记20260717-预处理机制
c语言·笔记·学习
dddwjzx2 小时前
嵌入式Linux C应用编程——GPIO
linux·嵌入式
dddwjzx2 小时前
嵌入式Linux C应用编程——输入设备
linux·嵌入式
爆浇牛肉面2 小时前
Linux三剑客与管道使用全解析：从入门到实战
linux
Zzj_tju2 小时前
Alignment Science 与可控生成：偏好学习、宪法式训练和可验证对齐
人工智能·学习·语言模型
Starry-sky(jing)2 小时前
如何判断 Windows 是否安装 Node.js：三种方法 + 常见漏判场景
运维·windows·node.js·环境检测
热门推荐
012026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片02GitHub 镜像站点03AI科技热点日报 | 2026年07月01日04幻兽帕鲁 - 服务器管理员权限与 GM 命令完全指南05AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路06国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）072026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？082026年AI技术突破与产业落地全景：从GPT-5到多模态智能体的新纪元09Codex 下载安装指南：Windows 和 macOS 官方版下载102026 年 AI 大模型 & AI 编程工具实战全总结
