HCIA-华为数通基础理论与实践08

本文聚焦于华为/华三数通技术体系下的ACL（访问控制列表）核心技术

目录

• 一、ACL是什么？
• 二、规则构成与匹配机制
• • [1. 规则结构](#1. 规则结构)
  • [2. 匹配三大铁律](#2. 匹配三大铁律)
  • [3. 匹配精度原则](#3. 匹配精度原则)
• [三、通配符（Wildcard Mask）详解](#三、通配符（Wildcard Mask）详解)
• • [1. 核心算法：](#1. 核心算法：)
  • 2.计算方法：
  • 3.实战写法：
• 四、ACL分类与选型
• 五、部署方向与实战策略
• • [1. Inbound（入方向） vs Outbound（出方向）](#1. Inbound（入方向） vs Outbound（出方向）)
  • [2. 部署黄金法则](#2. 部署黄金法则)
• 六、实操配置代码
• • [1. 基本ACL配置（过滤源IP）](#1. 基本ACL配置（过滤源IP）)
  • [2. 高级ACL配置](#2. 高级ACL配置)
• 七、小结

一、ACL是什么？

底层逻辑与定位

• 本质：ACL不是"保安"，而是"安检员"，或者说工具人。它自己不能直接拦截流量，必须被traffic-filter、NAT、路由策略、QoS等功能"调用"才能生效。

• 价值：解决传统网络隔离技术"太粗暴"的问题，实现精细化管控。不仅能防黑客保证安全，还能限制P2P下载（流量管理），提升带宽利用率。

• ACL是构建网络安全架构的基础组件，就像防火墙的底层逻辑，学会了ACL就等于懂了一半的防火墙策略。

二、规则构成与匹配机制

1. 规则结构

由permit（允许）和deny（拒绝）语句组成。

编号机制：默认步长=5（如5、10、15...）。

这是为了留"后门"，方便以后插入新规则，不用推翻重配，降低运维成本。

2. 匹配三大铁律

• 顺序匹配：按规则编号从小到大执行。

• 命中即停：一旦匹配上某条规则，立刻执行动作，后面的规则统统不看。

• 注：顺序就是一切！​ 如果把deny放前面，后面的permit就是废纸。

• 默认拒绝：ACL末尾隐含一条deny any。

• 类比："就像谈恋爱，不说是就是否。"

  （必须明确允许，否则一律拒绝）。

• 安全原则：这体现了企业的"最小权限原则"

  （企业很"抠门"，不给的不许拿）。

3. 匹配精度原则

越长越优先：在编号相同的情况下，掩码越长（匹配条件越具体），优先级越高。

总结：编号管顺序，掩码管精度，双管齐下。

三、通配符（Wildcard Mask）详解

1. 核心算法：

0= 严格匹配（必须一模一样）；

1= 随机忽略（随便填）。

注意：和子网掩码（Subnet Mask）逻辑完全相反。

2.计算方法：

（正掩码相减）：255.255.255.255 - 子网掩码 = 通配符。

例：子网掩码255.255.255.0，通配符=0.0.0.255。

3.实战写法：

精确匹配（一台主机）：192.168.1.1 0.0.0.0

网段匹配：192.168.1.0 0.0.0.255

任意匹配（所有IP）：0.0.0.0 255.255.255.255

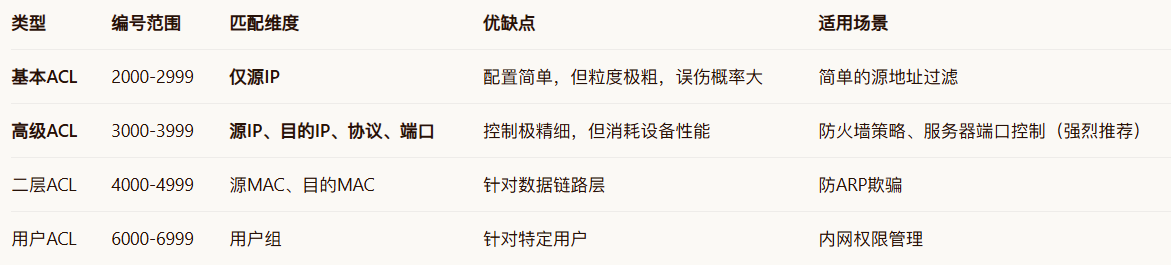

四、ACL分类与选型

选型不是越复杂越好，要在精度和性能间找平衡。

⚠️ 基本ACL的致命缺陷

只能看"从哪来"，不能看"去哪"和"干啥"。

举例：如果用基本ACL禁止A访问B，可能会导致A连其他服务器也断了。

五、部署方向与实战策略

1. Inbound（入方向） vs Outbound（出方向）

Inbound（推荐）：流量进入路由器尚未查路由表时处理。

好处：在源头就把垃圾流量干掉，省带宽，减轻下游设备压力。

场景：公司门口的安检。

Outbound：流量即将从出口发出时处理。

坏处：无效流量已经占用了内部带宽。

场景：小区出口的栏杆。

2. 部署黄金法则

靠近源端部署：哪里发的攻击，就在哪里堵。

性能考量：入站规则太多会导致转发延迟，别把ACL堆在一台设备上。

六、实操配置代码

1. 基本ACL配置（过滤源IP）

system-view
# 进入ACL 2001视图（基本ACL范围2000-2999）
acl 2001
# 规则5：允许192.168.1.0网段（通配符0.0.0.255代表前24位固定）的流量
rule 5 permit source 192.168.1.0 0.0.0.255
# 规则10：拒绝其他所有流量（显式写出，防止忘记默认规则）
rule 10 deny source any
# 退出ACL视图
quit
# 进入连接内网的接口（假设是G0/0/1）
interface GigabitEthernet 0/0/1
# 在入方向调用ACL 2001
traffic-filter inbound acl 2001

通俗解释：只允许192.168.1.x这些家伙进门，其他的陌生人一律拦住。

2. 高级ACL配置

（控制端口和服务）

system-view
# 进入ACL 3001视图（高级ACL范围3000-3999）
acl 3001
# 规则5：允许192.168.1.0网段访问服务器192.168.2.10的80端口（Web服务）
rule 5 permit tcp source 192.168.1.0 0.0.0.255 destination 192.168.2.10 0 destination-port eq 80
# 规则10：允许访问服务器的443端口（HTTPS）
rule 10 permit tcp source 192.168.1.0 0.0.0.255 destination 192.168.2.10 0 destination-port eq 443
# 规则15：拒绝该网段访问服务器的其他任何服务（安全加固）
rule 15 deny ip source 192.168.1.0 0.0.0.255 destination 192.168.2.10 0
# 规则20：放通其他无关流量（避免影响正常业务）
rule 20 permit ip
quit
# 在靠近服务器的入接口调用（通常建议靠近源端，此处为示例）
interface GigabitEthernet 0/0/2
traffic-filter inbound acl 3001

通俗解释：只给192.168.1.x开两个口子（80和443）访问服务器，其他门全封死。

七、小结

实验深入拆解ACL的工作机制，重点解决了"流量如何被识别和控制"的问题：

• 匹配逻辑：重点讲解了"命中即停"原则和"默认拒绝（Deny Any）"的兜底机制。

• 计算逻辑：详细解释了通配符（Wildcard Mask）的运算方法（0匹配、1忽略），扫清了配置时的数学障碍。

• 分类逻辑：对比了基本ACL（2000-2999，仅源IP）与高级ACL（3000-3999，源/目IP+端口）的差异，明确了各自的适用场景。

• 部署位置：反复强调最佳实践是部署在靠近源端的Inbound（入方向），以实现高效拦截，节省带宽。

• 配置实操：提供了可直接复制粘贴的配置代码（如traffic-filter inbound acl 3001），涵盖了从创建ACL到绑定接口的完整流程。
