摄像头视频预览实现教程：从原理到落地(ZLMediaKit+ flv.js+ Spring Boot)

摄像头视频预览实现教程：从原理到落地(ZLMediaKit+ flv.js+ Spring Boot)

适用场景：把"摄像头的 RTSP 流"在浏览器里实时预览（无插件、低延迟）。

技术栈：ZLMediaKit（流媒体代理）+ flv.js（前端播放）+ Spring Boot（后端桥接）。

---

一、核心知识点（先搞清楚"为什么"）

1.1 浏览器为什么不能直接播摄像头

摄像头（海康 / 大华 / 宇视等）输出的是 RTSP 流；而浏览器原生支持的是 HTTP / HTTPS / WebSocket，并不支持 RTSP 协议，也没有内置的 RTSP 解码器。因此必须有一层"服务端协议转换"：

摄像头 RTSP  ──(服务端转封装)──▶  浏览器能播的格式(HTTP-FLV/HLS/WebRTC)

关键点：转的是"封装/协议"，不是"画面内容"。只要流本身是 H.264/H.265，服务器只做重新打包，几乎不消耗 CPU（转封装 vs 转码的区别）。

1.2 三种浏览器播放方案对比

方案	延迟	浏览器兼容	部署复杂度	适用
HTTP-FLV（本文方案）	1~3s	Chrome/Edge/Firefox（需 flv.js）	低（单 exe）	监控大屏、常规预览
HLS	5~10s	全平台原生	低	直播回放、对延迟不敏感
WebRTC	<1s	现代浏览器	中（需 NAT/ICE）	实时联动、低延迟场景

结论：监控预览优先 HTTP-FLV；实时联动（如跟车随动）再升级 WebRTC，二者可共用同一套 ZLMediaKit。

1.3 为什么后端要"参与"，而不是前端直连 ZLMediaKit

• 鉴权：flv 播放地址若直出，容易被盗链；由后端按权限发地址 + token 更可控。
• 解耦：摄像头 RTSP 地址 / 账号密码只存后端，不下发前端。
• 按需拉流控制：打开预览才建流，关闭才释放，节省摄像头连接数与带宽。
• 后端职责很轻：只"通知流媒体服务器拉流" + "返回播放地址"，不参与任何转码。

1.4 关键概念速查

• 拉流代理（addStreamProxy）：让 ZLMediaKit 主动去拉一个外部 RTSP/RTMP 源，并对外提供播放地址。
• HTTP-FLV：基于 HTTP 长连接的 FLV 流，flv.js 边下边播，适合直播。
• 按需拉流 ：无人观看时自动断流（streamNoneReaderDelayMS 控制等待时长）。
• 流名（stream）：每路视频的唯一 ID，建议用业务主键（如设备 ID）保证唯一。

---

二、架构设计

2.1 整体架构图

┌──────────────┐   RTSP拉流    ┌──────────────────────┐  HTTP-FLV   ┌──────────────┐
│ 摄像头 / 视频源│ ───────────→ │ ZLMediaKit(流媒体服务) │ ─────────→ │ 浏览器 flv.js │
│ rtsp://...    │              │ MediaServer           │            │ 实时预览      │
└──────────────┘              │ 拉流代理 addStreamProxy│            └──────────────┘
                              └──────────┬───────────┘
                                         │ HTTP API（被调用）
                              ┌──────────┴───────────┐
                              │ 后端（Spring Boot）    │
                              │ ① 接收前端"开播"请求   │
                              │ ② 调 ZLM 建流/关流     │
                              │ ③ 返回 flv 播放地址    │
                              └────────────────────────┘

2.2 分层职责

层	职责	不做什么
摄像头 / 视频源	产出 RTSP 流	不管浏览器、不管转协议
ZLMediaKit	拉 RTSP → 转 HTTP-FLV；提供管理 API	不碰业务、不鉴权业务用户
后端	接收前端请求 → 调 ZLM API 建/关流 → 返地址	不转码、不存视频
前端	拿地址用 flv.js 播放；关闭时通知释放	不直接持有 RTSP/密钥

2.3 关键设计决策

1. 后端只建流不转码：转封装由 ZLMediaKit 承担，Java 无计算压力。
2. host 与 play-host 分离 （重要）：
   • host：后端调 ZLM API 用的地址（内网 IP）。
   • play-host：返回给浏览器的播放地址（跨网 / 域名访问时填公网可达地址）。
   • 二者可不同，解决"后端在内网、浏览器走域名"的网络差异。
3. 按需拉流 + 显式释放 ：打开预览建流，关闭弹窗显式 closeStream；同时依赖 streamNoneReaderDelayMS 兜底（无人观看自动断流）。
4. 幂等建流 ：流已存在时 addStreamProxy 返回非 0 仍可忽略，照常返回播放地址，避免重复点击报错。
5. 子码流优先 ：多路同屏用子码流（如海康 102），单画面放大再切主码流（101），降低带宽与服务器压力。

---

三、实现流程（端到端步骤）

步骤	动作	产物
1	部署流媒体服务器 ZLMediaKit（Windows 单 exe / Linux 进程）	可在 :80/index/api/getServerConfig 拿到 JSON
2	准备视频源 RTSP 地址（真实摄像头 或 本地模拟）	一个可被拉取的 RTSP URL
3	后端：配 zlm.* + 写建流服务 StreamProxyService + 暴露 Controller	open/close 两个接口
4	前端：引入 flv.js + 写通用播放组件 VideoPlayer	传入 URL 即可播放
5	联调：前端拿地址 → flv.js 播放；关闭 → 释放	浏览器看到实时画面

---

四、通用示例代码

4.1 后端：配置属性（通用）

// ZlmProperties.java ------ 绑定 application.yml 的 zlm 节点
@Data
@Component
@ConfigurationProperties(prefix = "zlm")
public class ZlmProperties {
    private String host = "127.0.0.1";     // 后端调 API 用的地址
    private int httpPort = 80;             // 与 ZLM config.ini [http].port 一致
    private String playHost = "127.0.0.1"; // 返回给浏览器的播放地址
    private String secret = "";            // 与 ZLM [api].secret 一致
    private String app = "live";           // 流应用名
}

# application.yml
zlm:
  host: 127.0.0.1
  http-port: 80            # 【本项实际值】本地模拟常改 8080 避开 IIS
  play-host: 127.0.0.1
  secret: "035c73f7-bb6b-4889-a715-d9eb2d1925cc"  # 【本项实际值】务必改成你自己的强随机串
  app: live

// RestTemplateConfig.java
@Configuration
public class RestTemplateConfig {
    @Bean
    public RestTemplate restTemplate() {
        return new RestTemplate();
    }
}

4.2 后端：通用拉流服务

// StreamProxyService.java ------ 通用：给定 streamId + rtspUrl，返回 HTTP-FLV 地址
@Service
public class StreamProxyService {

    private static final Logger log = LoggerFactory.getLogger(StreamProxyService.class);

    @Autowired
    private ZlmProperties zlm;
    @Autowired
    private RestTemplate restTemplate;

    /** 打开一路流（幂等）：拉起 RTSP 代理并返回 flv 地址 */
    public String openStream(String streamId, String rtspUrl) {
        try {
            URI uri = UriComponentsBuilder
                    .fromHttpUrl(apiBase() + "/index/api/addStreamProxy")
                    .queryParam("secret", zlm.getSecret())
                    .queryParam("vhost", "__defaultVhost__")
                    .queryParam("app", zlm.getApp())
                    .queryParam("stream", streamId)
                    .queryParam("url", rtspUrl)
                    .queryParam("rtp_type", 0)   // 0=TCP拉流(抗丢包,推荐)
                    .build().encode().toUri();
            restTemplate.postForEntity(uri, null, String.class);
        } catch (Exception e) {
            // 流已存在/临时失败均不影响返回地址（幂等）
            log.warn("addStreamProxy 异常：{}", e.getMessage());
        }
        return flvUrl(streamId);
    }

    /** 关闭一路流，释放资源。streamKey 格式为 app/stream（不含 .live） */
    public void closeStream(String streamId) {
        String streamKey = zlm.getApp() + "/" + streamId;
        try {
            URI uri = UriComponentsBuilder
                    .fromHttpUrl(apiBase() + "/index/api/delStreamProxy")
                    .queryParam("secret", zlm.getSecret())
                    .queryParam("streamKey", streamKey)
                    .build().toUri();
            restTemplate.getForEntity(uri, String.class);
        } catch (Exception e) {
            log.warn("delStreamProxy 异常：{}", e.getMessage());
        }
    }

    private String apiBase() {
        return "http://" + zlm.getHost() + ":" + zlm.getHttpPort();
    }
    private String flvUrl(String streamId) {
        return "http://" + zlm.getPlayHost() + ":" + zlm.getHttpPort()
                + "/" + zlm.getApp() + "/" + streamId + ".flv";
    }
}

注意 delStreamProxy 的 streamKey 参数名：ZLMediaKit 文档有时写 key，本封装用 streamKey（与本项目后端一致）。两者命中其一即可，务必前后统一。

4.3 后端：通用 Controller（只收 streamId + rtspUrl）

// StreamController.java ------ 通用入口，业务系统自行加 @PreAuthorize 鉴权
@RestController
@RequestMapping("/api/stream")
public class StreamController {

    @Autowired
    private StreamProxyService streamProxyService;

    /** 开播：返回浏览器可播放的 flv 地址 */
    @GetMapping("/open")
    public Map<String, Object> open(@RequestParam String streamId,
                                    @RequestParam String rtspUrl) {
        String flvUrl = streamProxyService.openStream(streamId, rtspUrl);
        return Map.of("code", 0, "flvUrl", flvUrl);
    }

    /** 关播：释放流媒体资源 */
    @GetMapping("/close")
    public Map<String, Object> close(@RequestParam String streamId) {
        streamProxyService.closeStream(streamId);
        return Map.of("code", 0, "msg", "closed");
    }
}

业务落地时，通常把 rtspUrl 的来源从"前端参数"改为"后端按业务主键查数据库"，避免把摄像头地址暴露给前端（更安全）。本文为通用演示才允许前端传。

4.4 前端：通用播放组件（业务无关，只吃一个 URL）

<!-- VideoPlayer.vue ------ 传入 flvUrl 即可播放，关闭自动销毁 -->
<template>
  <div class="video-wrap">
    <video ref="videoEl" class="video-el" controls autoplay muted playsinline></video>
    <div v-if="errorMsg" class="video-error">{{ errorMsg }}</div>
  </div>
</template>

<script>
import flvjs from 'flv.js'

export default {
  name: 'VideoPlayer',
  props: {
    flvUrl: { type: String, default: '' }
  },
  data() {
    return { player: null, errorMsg: '', retry: 0, maxRetry: 2 }
  },
  watch: {
    flvUrl: {
      immediate: true,
      handler(url) { if (url) this.$nextTick(() => this.play(url)) }
    }
  },
  methods: {
    play(url) {
      if (!flvjs.isSupported()) {
        this.errorMsg = '当前浏览器不支持 flv.js，请使用 Chrome / Edge / Firefox'
        return
      }
      this.destroy()
      const video = this.$refs.videoEl
      const player = flvjs.createPlayer({ type: 'flv', isLive: true, url })
      this.player = player
      player.attachMediaElement(video)
      player.load(); player.play()
      player.on(flvjs.Events.ERROR, (t, d) => {
        console.error('flv error', t, d)
        if (this.retry < this.maxRetry) { this.retry++; this.$nextTick(() => this.play(url)) }
        else this.errorMsg = '视频加载失败，请检查流媒体服务与视频源'
      })
    },
    destroy() {
      if (this.player) {
        try { this.player.pause(); this.player.unload(); this.player.detachMediaElement(); this.player.destroy() } catch (e) {}
        this.player = null
      }
    }
  },
  beforeDestroy() { this.destroy() }
}
</script>

<style scoped>
.video-wrap { position: relative; width: 100%; background: #000; }
.video-el { display: block; width: 100%; height: 500px; object-fit: contain; background: #000; }
.video-error { position: absolute; inset: 0; display: flex; align-items: center; justify-content: center; color: #fff; text-align: center; }
</style>

4.5 前端：调用示例（拿地址 → 传组件）

// api/stream.js
export function openStream(streamId, rtspUrl) {
  return request({ url: '/api/stream/open', method: 'get', params: { streamId, rtspUrl } })
}
export function closeStream(streamId) {
  return request({ url: '/api/stream/close', method: 'get', params: { streamId } })
}

<!-- 业务页面里接入（示例：点按钮预览、关闭释放） -->
<template>
  <div>
    <el-button @click="preview">视频预览</el-button>
    <VideoPlayer v-if="url" :flv-url="url" />
  </div>
</template>

<script>
import VideoPlayer from '@/components/VideoPlayer'
import { openStream, closeStream } from '@/api/stream'

export default {
  components: { VideoPlayer },
  data() { return { url: '', id: 'cam_1' } },
  methods: {
    async preview() {
      const res = await openStream(this.id, 'rtsp://user:pwd@192.168.1.64:554/Streaming/Channels/102')
      this.url = res.flvUrl
    }
  },
  beforeDestroy() { if (this.id) closeStream(this.id) }
}
</script>

4.6 海康 RTSP 地址格式（备忘）

rtsp://<用户>:<密码>@<IP>:554/Streaming/Channels/<通道><码流>
  └ 01=主码流(高清)   02=子码流(流畅，多路预览推荐)
示例：rtsp://admin:hk123456@192.168.1.64:554/Streaming/Channels/102

---

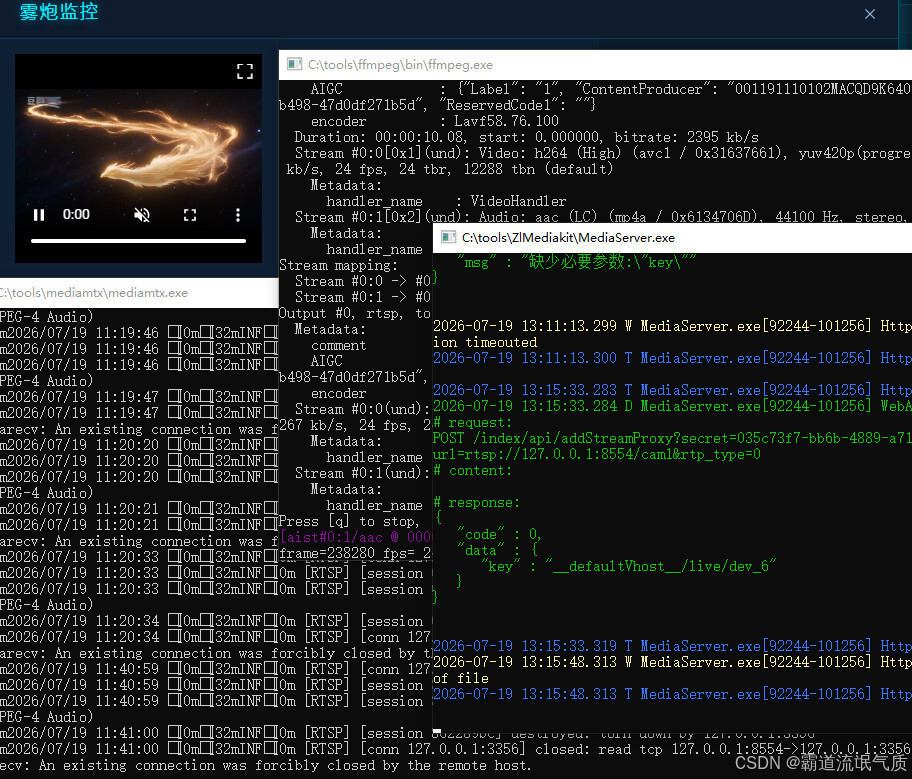

测试效果：

五、模拟调试流程（无真实摄像头）

目标：在没有摄像头硬件时，用 FFmpeg（假摄像头推流）+ MediaMTX（RTSP 源服务器）+ ZLMediaKit（转 FLV） 把整条链路跑通。

5.1 准备工具

工具	作用	说明
FFmpeg	把本地 test.mp4 循环推成 RTSP，模拟摄像头	Windows 选 gyan.dev 构建，解压得 bin/ffmpeg.exe
MediaMTX（原 rtsp-simple-server）	极简 RTSP 服务器，接收推流并对外提供 RTSP 源	下载单文件 mediamtx.exe
ZLMediaKit	把 RTSP 转 HTTP-FLV	解压得 MediaServer.exe + config.ini
test.mp4	被循环推送的"画面"	任意几秒短片，H264+AAC 最稳

建议统一目录：

D:\tools\
  ├─ ffmpeg\bin\ffmpeg.exe
  ├─ mediamtx\mediamtx.exe
  └─ ZLMediaKit\MediaServer.exe + config.ini

5.2 配置（模拟用）

# ZLMediaKit/config.ini 关键两项
[api]
secret=035c73f7-bb6b-4889-a715-d9eb2d1925cc   # 与 application.yml 一致
[http]
port=8080                                     # 本地建议 8080，避开 Windows 80 端口(IIS)

# application.yml
zlm:
  host: 127.0.0.1
  http-port: 8080
  play-host: 127.0.0.1
  secret: "035c73f7-bb6b-4889-a715-d9eb2d1925cc"
  app: live

MediaMTX 默认即可（RTSP 监听 8554 ，流名 cam1）。

5.3 一键启动 / 停止脚本

:: start_sim.bat ------ 依次拉起 mediamtx → ZLMediaKit → ffmpeg 推流（按需改路径）
@echo off
set MEDIAMTX_EXE=D:\tools\mediamtx\mediamtx.exe
set ZLM_DIR=D:\tools\ZLMediaKit
set FFMPEG_EXE=D:\tools\ffmpeg\bin\ffmpeg.exe
set TEST_VIDEO=D:\tools\test.mp4
set RTSP_URL=rtsp://127.0.0.1:8554/cam1

start "mediamtx" cmd /k "%MEDIAMTX_EXE%"
timeout /t 3 /nobreak >nul
start "ZLMediaKit" cmd /k "cd /d %ZLM_DIR% && MediaServer.exe"
timeout /t 3 /nobreak >nul
start "ffmpeg-push" cmd /k "%FFMPEG_EXE% -re -stream_loop -1 -i %TEST_VIDEO% -c copy -f rtsp %RTSP_URL%"

:: stop_sim.bat ------ 关闭三个服务
taskkill /fi "WINDOWTITLE eq mediamtx*" /f
taskkill /fi "WINDOWTITLE eq ZLMediaKit*" /f
taskkill /fi "WINDOWTITLE eq ffmpeg-push*" /f

FFmpeg 推流命令逐项：

ffmpeg -re -stream_loop -1 -i test.mp4 -c copy -f rtsp rtsp://127.0.0.1:8554/cam1
# -re          按原始帧率读取（不加会瞬间推完）
# -stream_loop -1  无限循环（模拟 7x24 监控）
# -c copy     不转码直接拷贝（最省 CPU；失败改 -c:v libx264 -c:a aac）
# -f rtsp     强制 RTSP 封装

5.4 验证步骤

1. 运行 start_sim.bat，确认三个窗口有日志输出（mediamtx 出现 RTSP server listening on :8554，ZLMediaKit 监听 8080）。
2. 把"视频源地址"设为 rtsp://127.0.0.1:8554/cam1（真实项目中对应设备表的 RTSP 字段）。
3. 前端点"视频预览"，预期看到 test.mp4 循环画面 → 整条链路打通。
4. 关闭弹窗：前端调用 closeStream，后端执行 delStreamProxy 释放。

不依赖前端的接口验证（分层排障用）：

:: 1) 拉起 RTSP 代理
curl "http://127.0.0.1:8080/index/api/addStreamProxy?secret=035c73f7-bb6b-4889-a715-d9eb2d1925cc&vhost=__defaultVhost__&app=live&stream=dev_1&url=rtsp://127.0.0.1:8554/cam1&rtp_type=0"
:: 2) 浏览器直接打开，应能看到(或下载到)持续 flv 流
::    http://127.0.0.1:8080/live/dev_1.flv
:: 3) 释放
curl "http://127.0.0.1:8080/index/api/delStreamProxy?secret=035c73f7-bb6b-4889-a715-d9eb2d1925cc&streamKey=live/dev_1"

5.5 分层排障法（定位问题在哪一层）

1. 先确认源（最底层） ：ffprobe -rtsp_transport tcp rtsp://127.0.0.1:8554/cam1 能否看到 h264 视频轨 → 验证 FFmpeg 推流 + MediaMTX。
2. 再确认转换层 ：ZLMediaKit 进程在不在、端口是否监听、/index/api/getServerConfig 是否返回 JSON → 验证 ZLMediaKit。
3. 最后确认播放层 ：浏览器 F12 看 *.flv 请求是否 200、flv.js 是否报错 → 验证前端。
4. 端口冲突优先查 80 （IIS）和 8554（多个 MediaMTX 实例）。
5. secret 必须全链路一致 ：config.ini [api].secret = application.yml zlm.secret = 后端调 API 携带值。

---

六、常见问题速查

现象	原因 / 解决
前端黑屏一直加载	①F12 看 flv 请求是否 200 ②ZLM 是否真拉到 RTSP（看日志/getMediaList）③RTSP 账号密码/通道码流是否正确
addStreamProxy 返回非 0	流已存在（幂等可忽略）或 RTSP 不可达；用 VLC 打开该 RTSP 验证摄像头侧
80 端口起不来	被 IIS/SVCHOST 占用 → 改 config.ini [http].port=8080，同步改 zlm.http-port
延迟 >3s	关 flv.js stashBuffer、用子码流、rtp_type=0；仍不够升级 WebRTC
局域网能看外网看不到	摄像头/ZLM 在内网，需 Nginx 反代或端口映射
画面卡住/不循环	确认 FFmpeg 带 -stream_loop -1；test.mp4 可解码；-c copy 失败改转码
"Protocol not found"	FFmpeg 构建不含 RTSP muxer，换 gyan.dev 完整构建

---

七、进阶与演进

1. 升级 WebRTC（<1s 延迟） ：同一套 ZLMediaKit，前端把 flv.js 换成 WebRTC 拉流（ZLM /index/api/webrtc?app=live&stream=xxx&type=play），后端建流逻辑不变。适合实时联动（跟车随动、见尘即喷）。
2. 播放鉴权 ：开启 ZLM on_play hook，后端校验一次性 token（用登录态换取），防止 flv 地址被盗链。
3. 统一账号管理：摄像头 RTSP 地址里的账号密码集中存后端配置/加密，前端只传业务主键，更安全。
4. 多路同屏 ：大屏循环渲染多个 <VideoPlayer>，统一子码流、限制同屏 ≤ 4~9 路，避免带宽/CPU 打满。
