前言
MOSFET 在电子器件中应用非常广泛，既可以用于信号级别的开关，也可以承担功率转换和保护等任务。对于需要热插拔的供电设备，如果设计不当，插拔瞬间的浪涌电流和电压尖峰很容易烧毁器件或干扰系统稳定运行。本文结合实际器件参数，介绍热插拔场景下，使用专用热插拔控制芯片配合外部功率 MOSFET 的常见设计思路，并重点分析功率损耗、耗散功耗和 SOA 等关键问题。
一、什么叫做热插拔
热插拔 （Hot Swap / Hot Plug），又称"带电插拔"，是指在不关闭系统电源、不中断系统运行的前提下，将硬件模块、板卡或外设插入或拔出系统，而不会影响系统其他部分正常工作的技术。csdn
不考虑信号，仅以供电为例，如果对一个设备直接进行热插拔而不做额外设计，插入瞬间，设备内部的滤波电容几乎相当于短路，会产生巨大的浪涌电流（Inrush Current）；拔出瞬间则可能产生电弧（Arcing）和电压尖峰。为了避免损坏设备和影响系统供电，就必须进行浪涌电流限制，并抑制电压尖峰与电弧。
浪涌电流限制（Inrush Current Limiti
- 缓启动电路（Soft-Start）：必须设计缓启动电路，控制电压上升的斜率，使电流缓慢增加，避免瞬间大电流烧毁连接器引脚或拉低整个系统的母线电压。
抑制电压尖峰与电弧（TVS与灭弧设计）：
- 拔出带电负载时，线路的寄生电感会产生高压尖峰。必须在接口处并联 TVS管或压敏电阻来吸收这些能量。对于大功率直流或交流供电，连接器可能需要特殊的灭弧设计（如快速断开结构、充入惰性气体或增加灭弧罩）以防止触点烧蚀。
缓启动电路的设计是热插拔供电中最关键、也最复杂的部分。现代供电设备通常使用专用的热插拔控制芯片配合外部 MOSFET，这类芯片可以精确限制最大电流，并确保 MOSFET 工作在安全工作区（SOA）内。
**二、**MOSFET的用途分类
MOSFET 的全称是 Metal-Oxide-Semiconductor Field-Effect Transistor（金属-氧化物半导体场效应晶体管），通常简称为 MOS管。
MOSFET是一种电压控制型器件。当你给栅极施加一个特定的电压时，会在内部产生一个"电场"，这个电场会吸引电子形成一条"导电沟道"（相当于打开水闸），让电流从漏极流向源极；撤掉电压，沟道消失（水闸关闭），电流被切断。
按照信号级别去区分，MOSFET 可以分为功率MOS、信号MOS与射频MOS。
- 功率 MOSFET：主打"大电流、高电压"，用于能量转换（电源、电机）。
- 小信号 MOSFET：耐压和电流极小（如20V/100mA），主打极低的寄生电容和极快的开关速度，用于数字电路的电平转换、信号开关、I/O口保护。
- 射频 MOSFET（RF MOS）：专门针对高频优化，用于5G基站、雷达、射频功放等通信领域。
| 参数维度 | 功率MOSFET (如 Trench/SJ) | 小信号MOSFET (如 2N7000) | 射频MOSFET (如 LDMOS) |
|---|---|---|---|
| 核心使命 | 能量转换（扛大压、过大流） | 逻辑控制（切得快、不干扰信号） | 高频放大（GHz级不失真放大） |
| 耐压 (Vds) | 20V ~ 1200V+ | 通常 < 60V | 通常 28V ~ 65V (特殊设计) |
| 电流 (Id) | 10A ~ 数百安培 | < 1A (通常几百mA) | 数安培 ~ 十几安培 |
| 导通电阻 Rds(on) | 极低 (1mΩ ~ 几十mΩ) | 较高 (几Ω ~ 几十Ω) | 不关注 (通常不按此指标衡量) |
| 输入电容 (Ciss) | 巨大 (几百pF ~ 上万pF) | 极小 (10pF ~ 50pF) | 极小且极度优化 |
| 特征频率 (fT) | 较低 (几十MHz ~ 几百MHz) | 较高 (几百MHz ~ 1GHz) | 极高 (几GHz ~ 几十GHz以上) |
| 典型封装 | TO-220, TO-247, SON 5x6 | SOT-23, SOT-323 (极小) | 专用射频陶瓷封装 (带法兰散热) |
| 数据手册重点 | Rds(on), SOA, Qg, 热阻 | 开关时间 (ton/toff), 阈值电压 | 增益 (dB), 输出功率 (W), 线性度 |
射频 MOSFET我没有接触过，这里就不讨论了，下面来看一下功率 MOSFET和信号 MOSFET的物理结构区别。
功率MOSFET：垂直导电结构（Vertical）
- 结构特点：电流在硅片内部是上下垂直流动的（从表面的源极流向底部的漏极，或反之）。
- 为什么这么设计：为了扛住高电压和大电流。通过增加硅片的"厚度"来提高耐压（Vds），通过在表面挖无数个密集的"沟槽（Trench）"来增加导电面积，从而降低导通电阻（Rds(on)）。
- 代价：垂直结构导致电极之间的重叠面积非常大，寄生电容（尤其是米勒电容 Cgd）极其巨大。
信号MOSFET：横向导电结构（Lateral）
- 结构特点：电流在硅片表面横向流动（源极和漏极都在同一表面，电流平行于表面走）。
- 为什么这么设计：不需要扛高压大流，只追求极致的开关速度。横向结构极其紧凑，电极间距大、重叠面积小，因此寄生电容极小（通常在皮法 pF 级别）。
- 代价：无法通过增加厚度来耐压，也无法通过堆叠沟槽来降电阻，因此耐压和电流能力极弱。
在选型时，信号 MOSFET 选用不当，影响通常是通讯速度或信号完整性；而功率 MOSFET 一旦选型错误，则可能导致器件烧毁、损坏，后果更加严重。
三、功率 MOSFET的选型
下面以功率 MOSFET CSD18543Q3A 为例，分析它能承受的工作场景。
很多基础电气指标大家比较熟悉，比如 Vds、Vgs、Id 等，但功率 MOSFET 的选型要复杂得多，很多平时不太关注的参数在热插拔应用中都需要重点考虑。
3.1 功率损耗的构成与计算
功率损耗主要包括导通损耗和开关损耗，此外还有驱动损耗和反向恢复损耗等，但这些在多数应用中的占比很小，可以近似忽略。
3.1.1 导通损耗
当 MOSFET 处于完全导通状态时，漏极电流 Id 流经导通电阻 Rds(on)，会产生导通损耗，通常可表示为：
- Id：在一个开关周期内的漏极电流有效值；
- Rds(on)：随温度上升而增大的导通电阻，通常需按最高工作结温下的典型值选取。
3.1.2 开关损耗
开关损耗发生在MOSFET从关断到导通（开通） 以及从导通到关断（关断） 的过渡阶段。在此期间 ，电压与电流同时存在， 形成重叠区，造成瞬时功率尖峰。总开关损耗分为开通损耗 $ P_{sw,on} 和关断损耗 P_{sw,off} ，如果简化为线性上升 / 下降，开通和关断损耗可近似为：
- Vds,off：关断时DS之间最大的压差
- Id：完全导通时，MOSFET的漏极电流
需要注意的是，这类简化公式更多适用于中高频开关应用。热插拔场景通常需要缓启动，会通过 RC 电路显著延长导通和关断时间，开关频率也非常低（通常在 1--5 Hz 范围内），因此具体损耗要结合实际波形和数据手册来判断。
3.2 MOSFET的耗散功耗
对于一个 MOSFET，数据手册中一般会给出两类耗散功耗：稳定耗散功耗和脉冲耗散功耗。
3.2.1 稳定耗散功耗
以 CSD18543Q3A 为例，数据手册中给出 P_D = 2.8 W 和 P_D = 66 W，这两者都是稳定耗散功耗，只是散热条件不同。

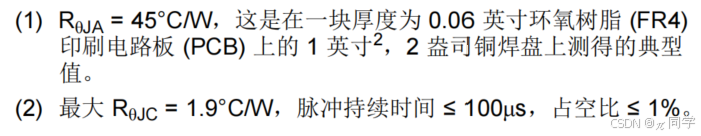

前者是自然环境散热，MOSFET 焊在普通 PCB 的 1 英寸²、2oz 铜箔 PCB 上测试得出。R_{\theta JA}=45℃/W是mosfet的外壳到环境的热阻，代表mosfet每承受1W的功耗，会升温到45度。计算公式如下：
最大结温 Tjmax为150度，环境温度设为25度，带入计算得到PD为2.8W。

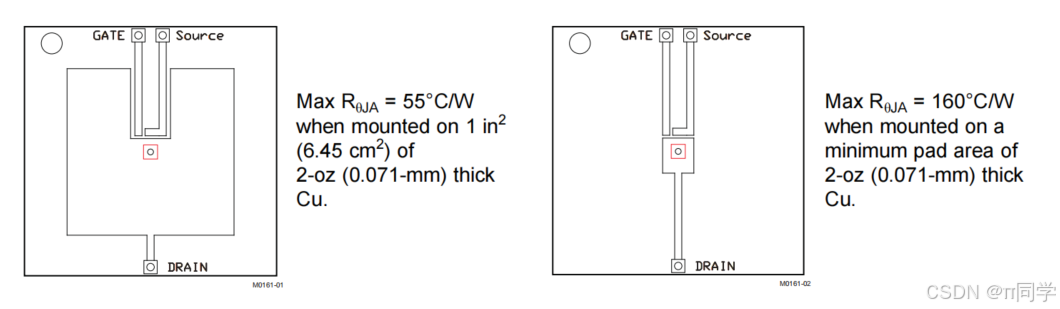

实际应用中如果无法给 MOSFET 预留 1 英寸² 铜箔面积散热，比如只在最小封装面积上焊接，R_{\theta JA} 可能上升到 160 ℃/W，此时 P_D 仅约 0.78 W，因此尽量为 MOSFET 预留足够散热面积非常重要。
P_D = 66 W是在在外置散热器将 MOSFET 金属外壳温度固定在 25 ℃ 条件下测得，对应 R_{\theta JC} ≈ 1.9 ℃/W。这个参数由器件内部结构和封装工艺决定，基本不随外部环境变化。
通过
可以估算在壳温为 25 ℃、最大结温 T_{j,max} = 150 ℃ 时的理论最大稳定耗散功耗约为 66 W。实际中几乎不可能达到该功耗，也没必要。

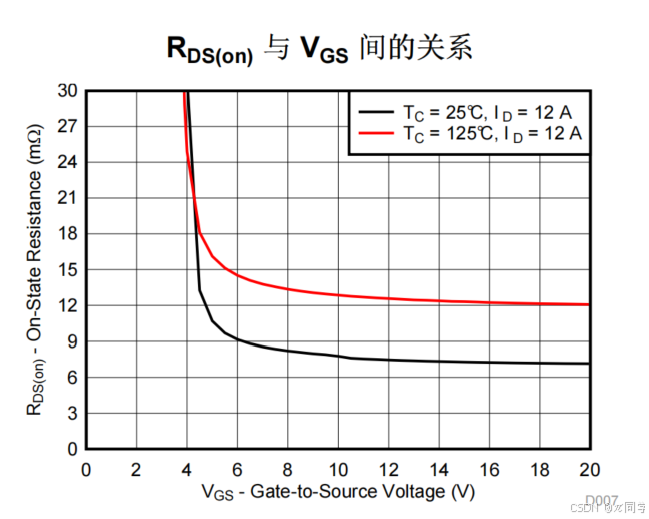

在热插拔应用中，只有 MOSFET 的导通损耗是稳定产生的。仍以最大漏极电流 Id = 12 A、Rds(on) 在 125 ℃ 下取较大值约 17 mΩ 计，导通损耗约为2.45，这个值处在自然散热条件下 2.8 W 的范围内，属于比较安全的工作点。
3.2.2 脉冲耗散功耗
当 MOSFET 导通或关断时，电流和电压重叠会产生很大的瞬时功耗，但持续时间较短，总体发热量有限，这种情况需要用脉冲耗散功耗和 SOA 曲线来分析。

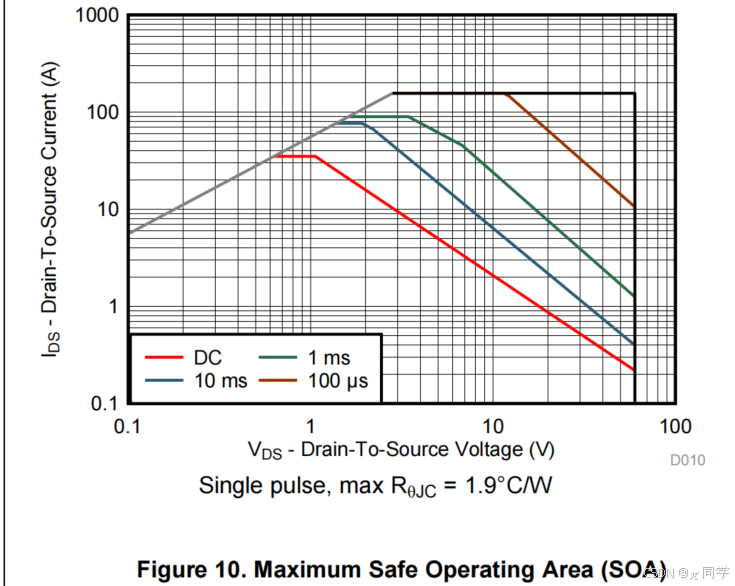

数据手册中的 SOA（Safe Operating Area）图一般会给出不同脉冲时间下的允许工作区域，例如：
| 颜色 | 时间 | 含义 |
|---|---|---|
| 红色 | DC | 持续工作 |
| 蓝色 | 10ms | 10毫秒脉冲 |
| 绿色 | 1ms | 1毫秒脉冲 |
| 棕色 | 100μs | 100微秒脉冲 |
| 灰色 | 瞬态起始限制 | 短时间能力 |
需要注意的是，这些曲线往往对应器件在线性区的工作能力，而正常功率开关设计希望器件尽量工作在饱和区。DC 持续工作条件下，对散热的要求非常高。例如，当 Vds = 10 V、Id = 2 A 时，瞬时功耗达到 20 W；如果仍按自然散热条件下 P_D ≈ 2.8 W 来看，这种工况必然需要额外散热才能长期稳定，否则器件会过热损坏。
因此，如果需要 MOSFET 持续工作在线性区，必须进行专门的散热设计，并严格按照 SOA 曲线控制工作点和脉冲时间。
通过 SOA 曲线可以得到不同漏源电压下，每个电流最大能持续时间。这些数据一般是针对外壳温度保持在 25 ℃ 条件下测量的。实际使用中按照当前散热能力去减小电流和持续时间。
若进一步希望估算在某个工作模式下、某个功耗对应的温升，则要结合瞬态热阻抗曲线 Z_{\theta JC}(t)。
假设环境温度为40度，允许mosfet最高温度是125度，那么就有85度的升温空间，当前散热下R_{\theta JA}位80℃/W，最大电流为5A，那么导通损耗升温为：5*5*80*12mR = 24度，那么留给mosfet内部结的升温为60度。

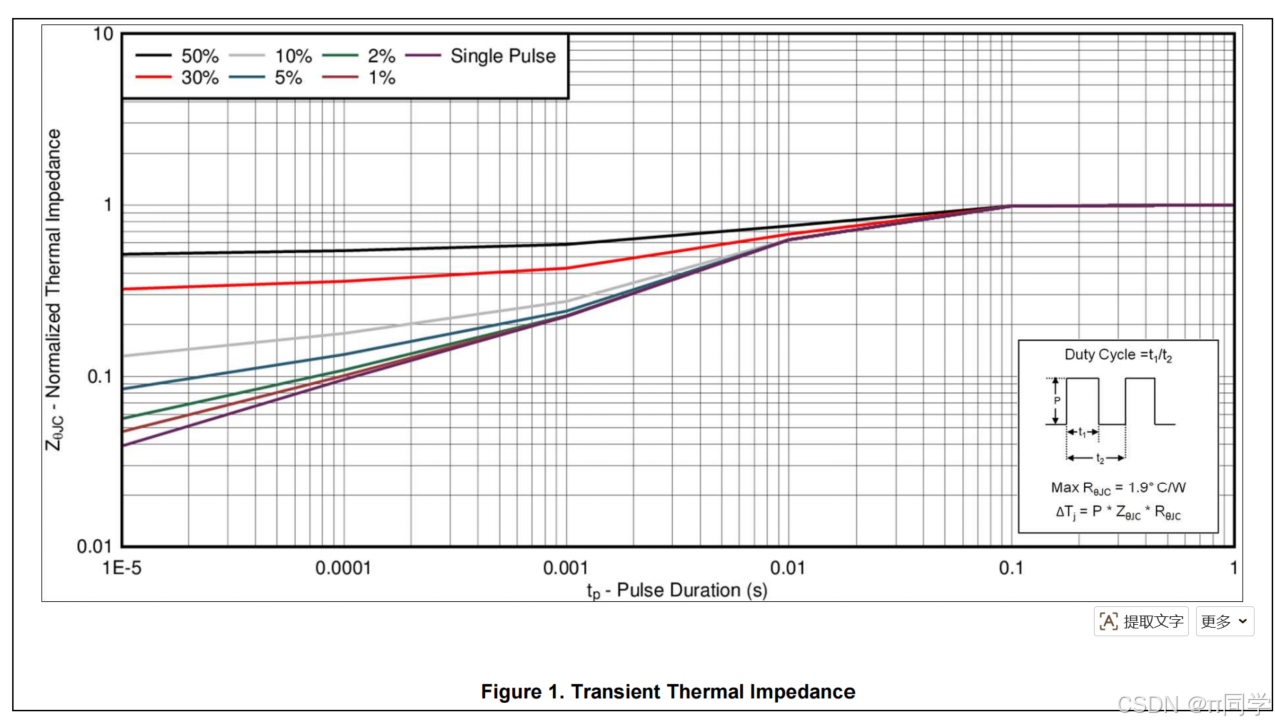

当前mosfet启动时电流脉冲占空比为50%，脉冲高电平持续时间为10ms，求得归一化阻抗Z_{\theta JC}为0.8，那么允许的功耗为：60 / 0.8 / 1.9 = 40W。那说明如果此时漏源电压为20V，那么只能允许脉冲高电平持续时间为10ms，占空比为50%的2A的电流。如果漏源电压为10V，电流就能增大到4A，或者降低占空比，或降低高电平持续时间。
四、热插拔控制器

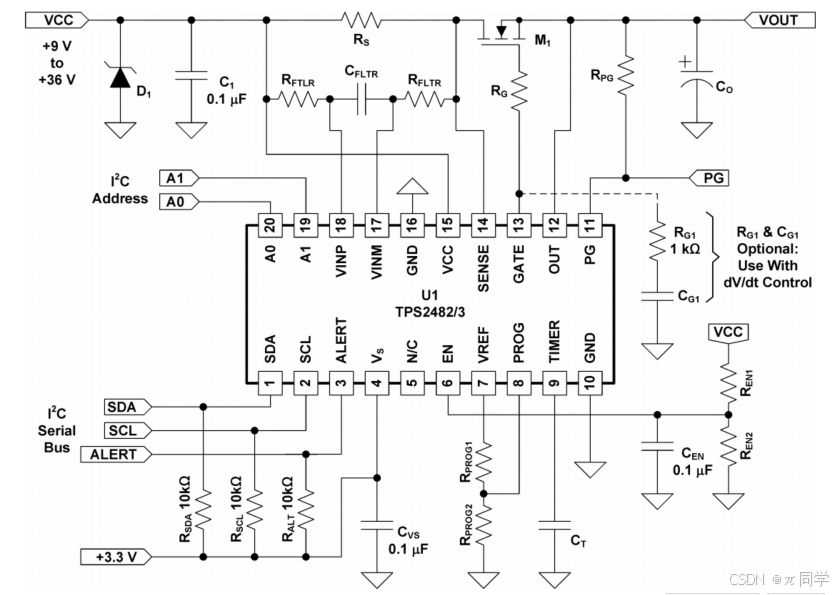

本设计选用 TI 的 TPS2483 作为热插拔控制器，该器件集成了欠压保护、过流保护、恒功率限制以及状态监控等功能，可以在带电插拔场景下安全地控制外置功率 MOSFET 的导通与关断。 官方数据手册给出了典型外围电路，如下图所示，实际原理图与之基本一致，仅对部分参数进行了针对性优化。

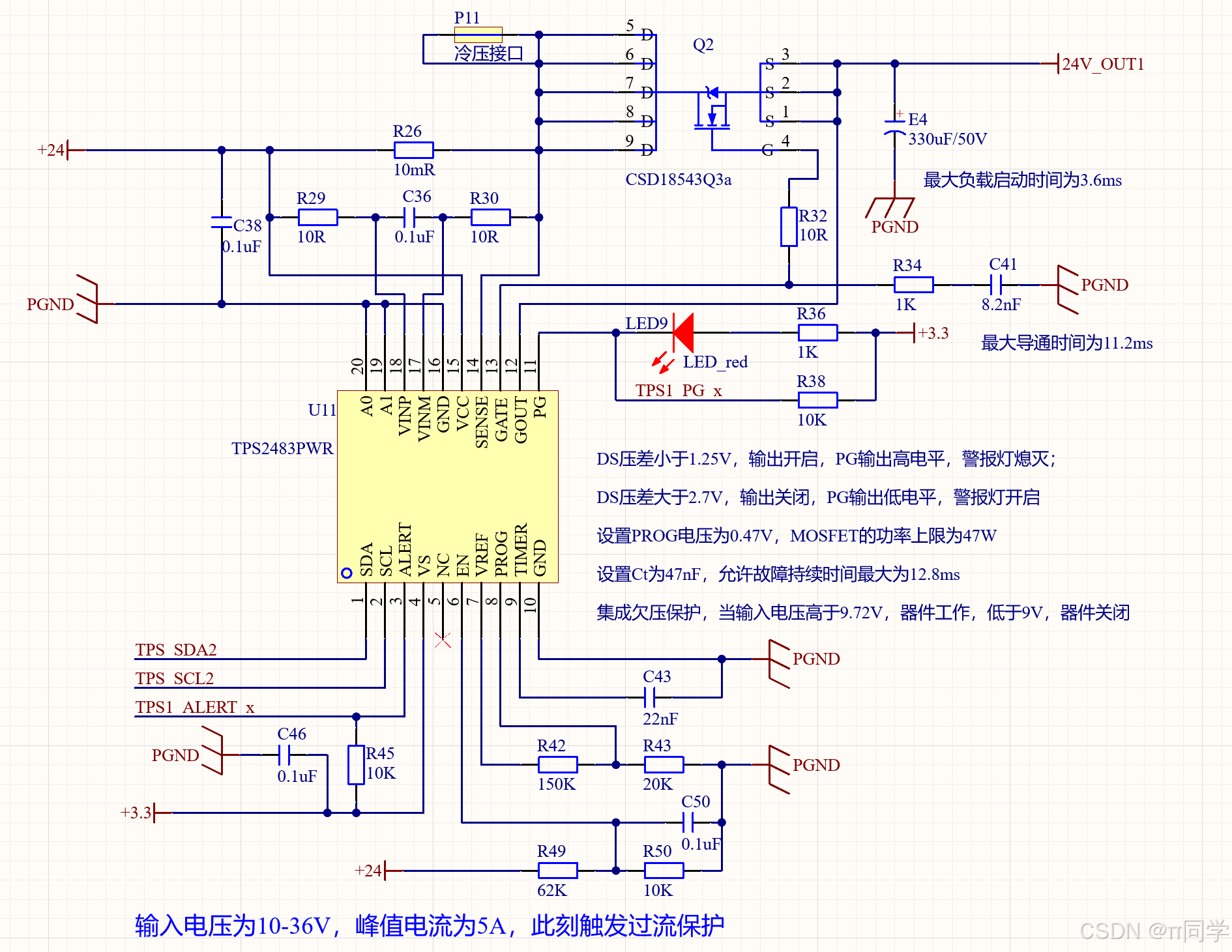

下面是实际的电路图，其中启动时间和导通时间实际值可能大幅度大于计算值，因为这些值具体和输入电压、负载大小以及导通与启动的耦合有关。

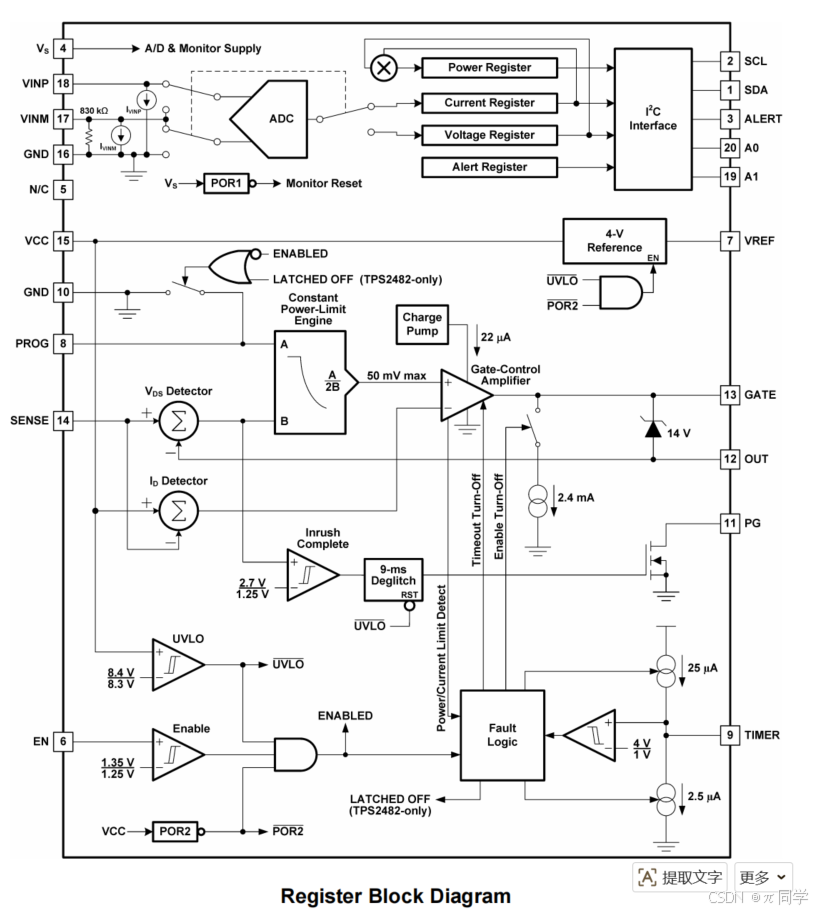

官方手册的模块版图如图所示：
TPS2483 的内部可大致分为以下几个重要功能模块（对应数据手册中的方框图），下面分别简要说明它们的作用和相互配合方式。
4.1 恒功率限制器（Constant power-limit engine）
恒功率限制器的作用是将负载功率限制在设定值以内，从而在热插拔过程以及故障状态下保护外部 MOSFET 和电源母线。
- PROG 引脚（图中 A 端）接入的电压由外部分压电阻设定，用于决定允许的最大功率。
- B 端采样的是 MOSFET 漏源之间的电压 V_{DS}。
- 恒功率限制器内部根据 A 端和 B 端的电压计算允许的电流阈值，并在输出端生成一个参考电压信号，其典型表达式可近似理解为 A / (2 × B)，最大输出约为 50 mV。fscdn.rohm+2
当实际功耗趋近或超过设定值时，恒功率限制器会"收紧"允许电流，为后端的门控放大器提供控制依据。
4.2 门控放大器（Gate-Control Amplifier）
门控控制放大器通过控制 GATE 引脚的充放电电流来调节 MOSFET 的导通程度，是整个器件的"执行机构"。
- 正输入端接恒功率限制器输出参考电压。
- 负输入端接电流采样电阻 Rs 两端的电压，用于实时感知流经 MOSFET 的电流。
根据两端电压的大小关系，门控放大器会以不同的电流对 GATE 引脚充电或放电：
- 当 Rs 上的电压低于恒功率限制器输出电压时，说明实际电流低于设定功率限制，门控放大器以约 22 μA 电流缓慢给 GATE 充电，使 MOSFET 逐渐导通，实现软启动。
- 当 Rs 上的电压高于恒功率限制器输出电压时，说明功率或电流超限，门控放大器会以约 125 mA 电流快速给 GATE 放电，使 MOSFET 快速关断。
- 当发生输入欠压等故障时，门控放大器也会以约 2.4 mA 的电流将 GATE 拉低，确保在异常条件下及时关闭开关。ti+1
通过这种方式，TPS2483 可以在保证 MOSFET 工作在线性区安全范围内的同时，实现平滑的导通和快速的故障关断。
4.3 故障逻辑（Fault Logic）及定时器（TIMER）
当检测到过流或过功耗事件时，故障逻辑模块会启动 TIMER 引脚上的电容充放电过程，用以控制故障响应时间和重试策略。
- 当恒功率限制器输出达到 50 mV 且 Rs 电压仍低于该参考值，判定为过流故障；
- 当恒功率限制器输出低于 50 mV 且 Rs 电压仍超过该参考值，判定为过功耗故障。
在以上任一情况出现时，故障逻辑触发：
- TIMER 电容以约 25 μA 电流充电，当电压升至约 4 V 时，门控放大器以 125 mA 电流迅速拉低 GATE，关闭 MOSFET。
- 随后 TIMER 以约 2.5 μA 电流放电，电压降到约 1 V 后再次开始充电。
- 充放电过程会重复约 15 次，期间始终保持 MOSFET 关闭。
- 在完成这一轮后，门控放大器以 22 μA 电流缓慢提升 GATE 电压，尝试再次启动。如果仍然出现过流或过功耗，故障逻辑会重新进入上述循环。
通过调节 TIMER 电容的数值，可以在"故障持续关断"和"周期性重试"之间取得合适的平衡。
4.4 Co 电容在热插拔中的作用
实际电路中，Co 电容（连接在输出端）对热插拔行为有关键影响。
- 如果完全不接 Co，在无负载时 TPS2483 可以在纳秒级完成启动，且启动电流几乎为零。
- 但在带电热插拔负载的场景下，负载端通常存在较大的滤波电容。若没有 Co，负载电容在插入瞬间几乎等效为短路，巨大的浪涌电流会全部通过 MOSFET，立即触发过流保护，使 MOSFET 关断，漏源电压快速跌至 0 V，负载电容根本无法被充电，系统会陷入"反复重试却永远启动不了"的状态。
适当的 Co 可以在负载插入初期为负载电容提供充电通路，缓冲浪涌电流，避免 MOSFET 立即过流关断；待负载电容充电到一定电压后，再由 MOSFET 提供持续电流，这样才能真正完成一次成功的热插拔接入。
此外，较大的 Co 还具备低频储能能力，天然具有抑制电压尖峰和电弧的效果，若在输出端再并联一个 1 μF 左右的陶瓷电容，可以进一步改善高频纹波和瞬态响应。
需要注意的是，Co 也不能无限增大。过大的 Co 会导致在 TPS2483 触发保护或系统重新上电时，MOSFET 长时间处于高功耗线性区，既影响启动成功率，也可能逼近 MOSFET 的 SOA 边界，因此 Co 的选型，应综合浪涌电流限制、启动时间和 MOSFET 安全工作区进行权衡。
五、结果展示
为了评估热插拔控制器配合外置功率 MOSFET 在不同工况下的实际表现，本节给出若干典型工作模式的时序波形，并对关键参数进行简要分析。
波形中各条曲线含义如下：
- 粉红曲线：TIMER（9 脚）故障计时电压
- 紫色曲线：输出电流
- 绿色曲线：输出电压
- 黄色曲线：GATE（13 脚）栅极驱动电压

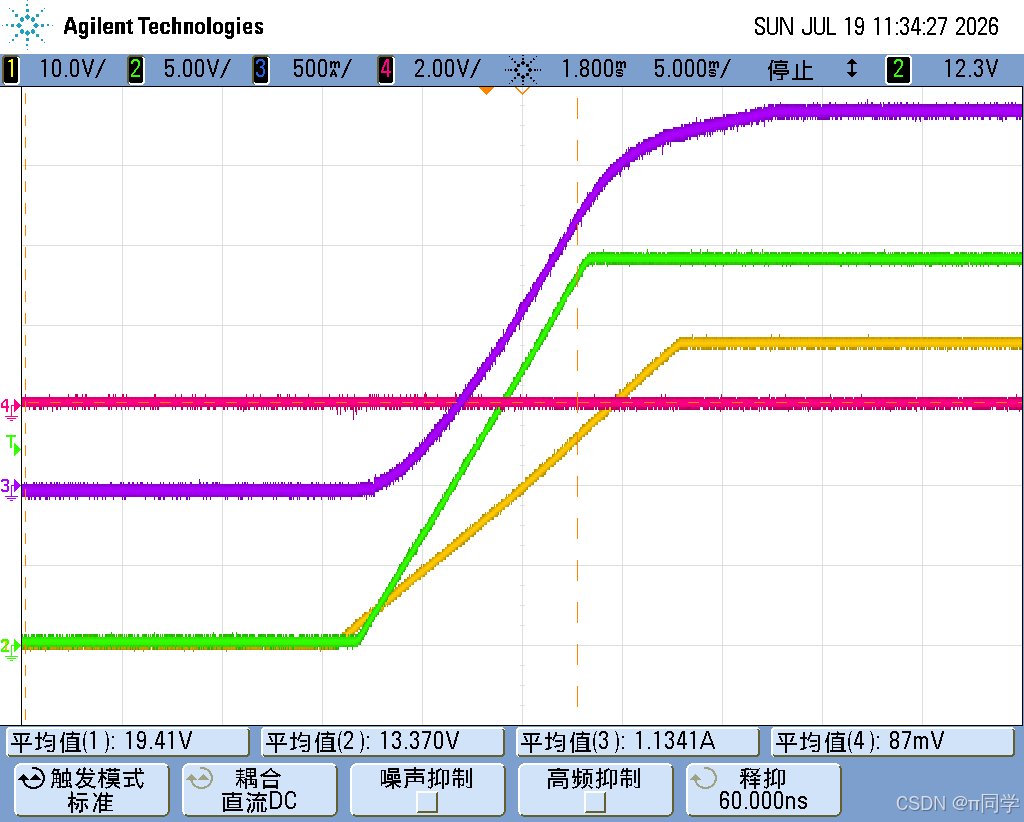

1）Vin = 24 V，RL = 10 Ω，正常启动
当输入电压 Vin 为 24 V、负载电阻为 10 Ω 时，启动时序如图所示。

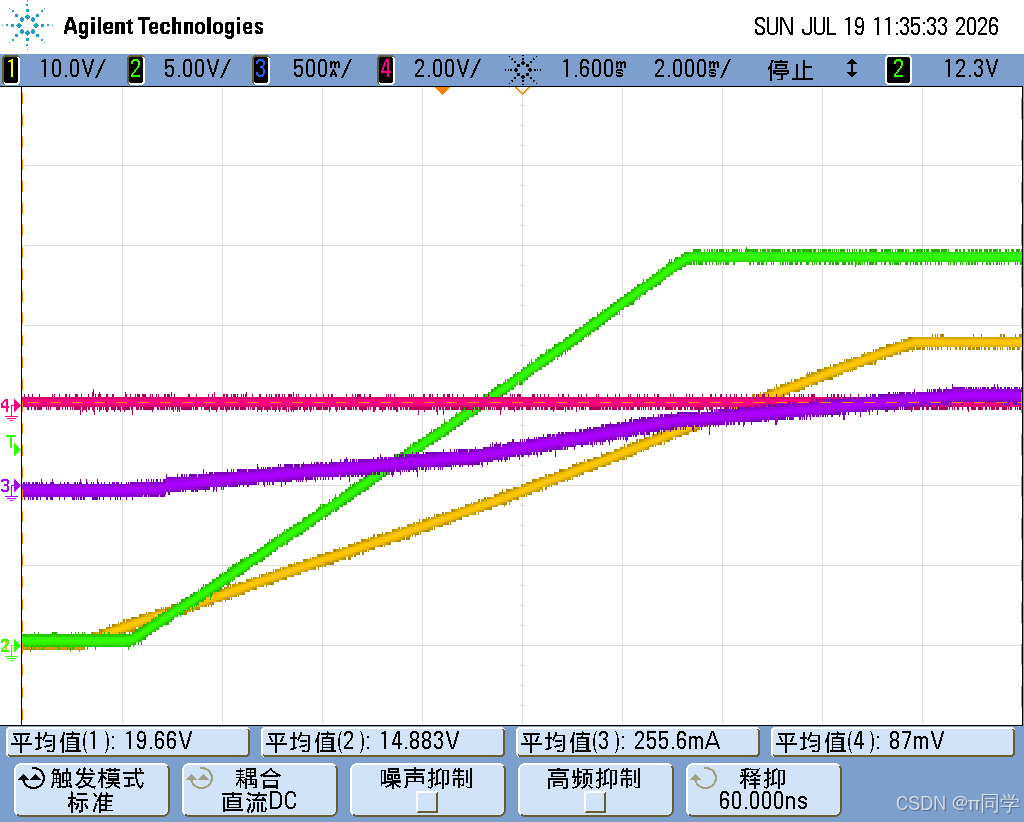

可以看到，输出电压约在 10 ms 左右缓慢上升到稳态值，对应的软启动过程有效限制了浪涌电流。
需要注意的是，波形中的 3.6 ms 为"无负载（最大允许负载）"条件下的最短启动时间，而本例中接入 10 Ω 负载后，部分充电电流被负载分流，导致整体启动时间延长至约 10 ms。
在该工况下，启动阶段的平均功耗约为 10.2 W，可等效视为一个持续时间约 10 ms 的脉冲功耗点，处于 SOA 曲线中 10 ms 区间的安全范围之内，距离功率上限（约 47 W）仍有约 4.7 倍的安全裕量。

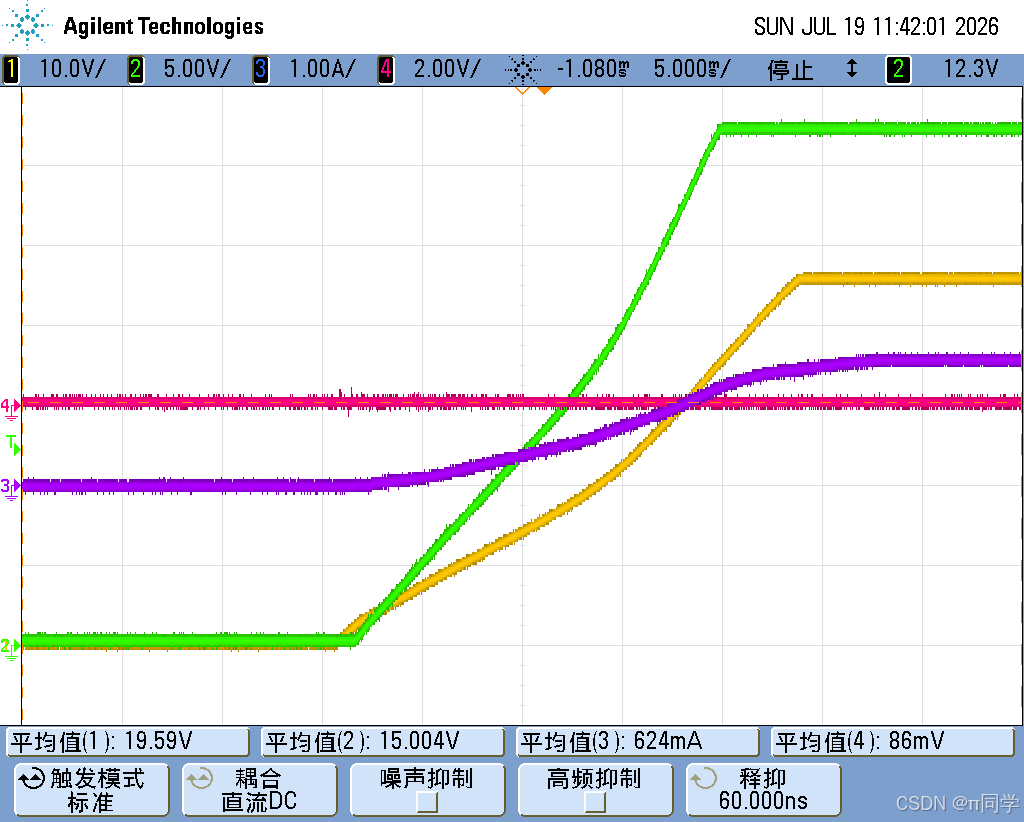

2）Vin = 24 V，RL = 40 Ω，轻载启动
当 Vin 为 24 V、负载电阻增大到 40 Ω 时，启动时序如图所示。
相较于 10 Ω 工况，最大的变化是启动电流显著下降，从而进一步降低了导通损耗和启动瞬间的功耗，应力更小。

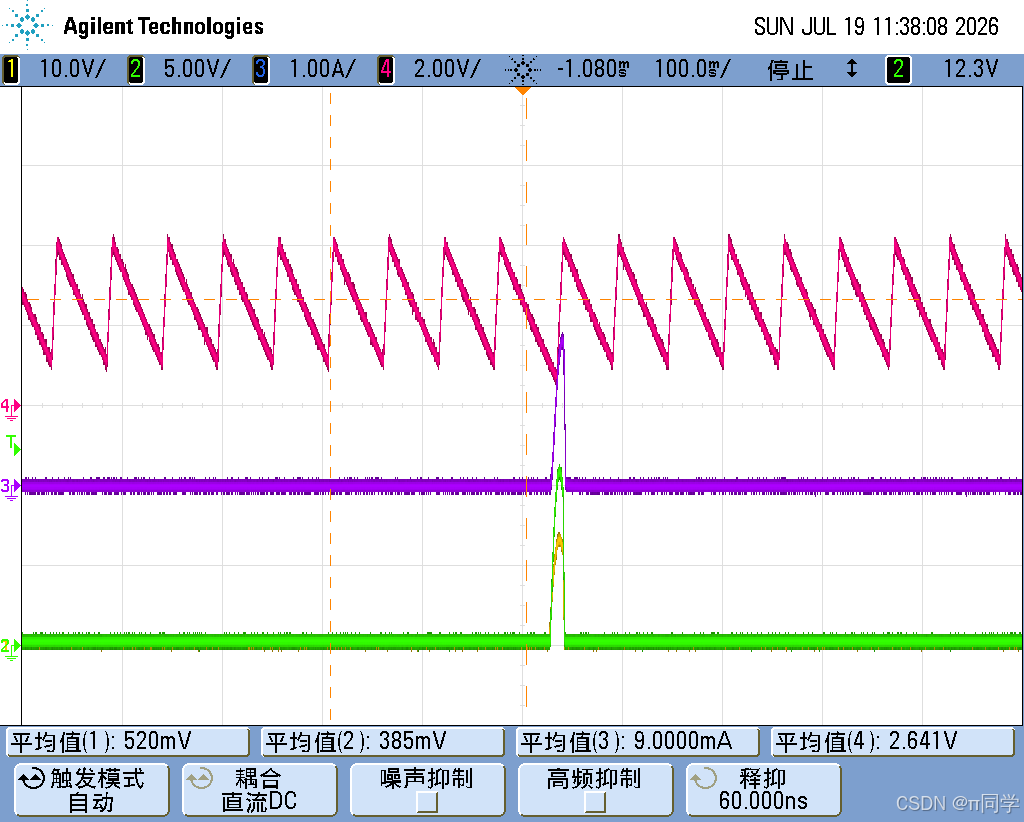

3）Vin = 24 V，RL = 5.2 Ω，小阻值负载导致过流保护
当 Vin 为 24 V、负载电阻减小到 5.2 Ω 时，启动时序如图所示。
由于负载电阻过小，软启动过程中电流很快超过设定的 5 A 上限，触发过流保护，故障定时器开始工作。

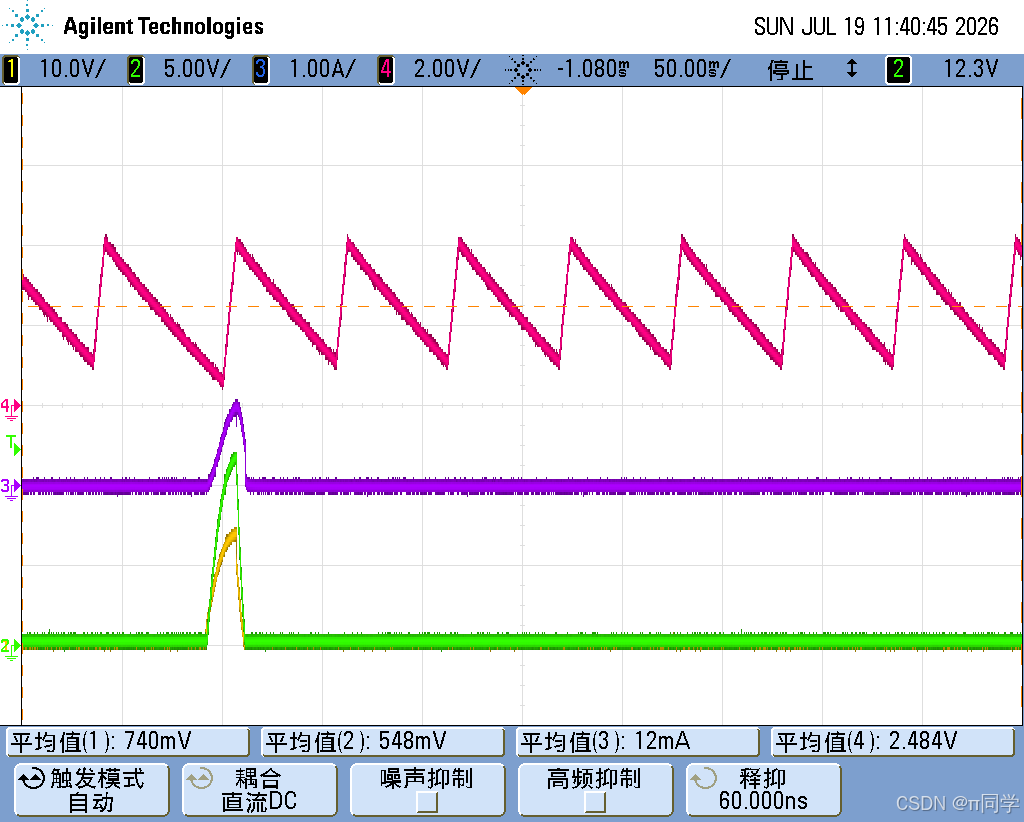

可以看到，TIMER 电压呈周期性充放电，器件大约每 15 个计时周期尝试重新启动一次，但每次均因电流超限而再次关断，系统最终处于"周期性重试"的保护状态，而不会持续带着大电流工作。

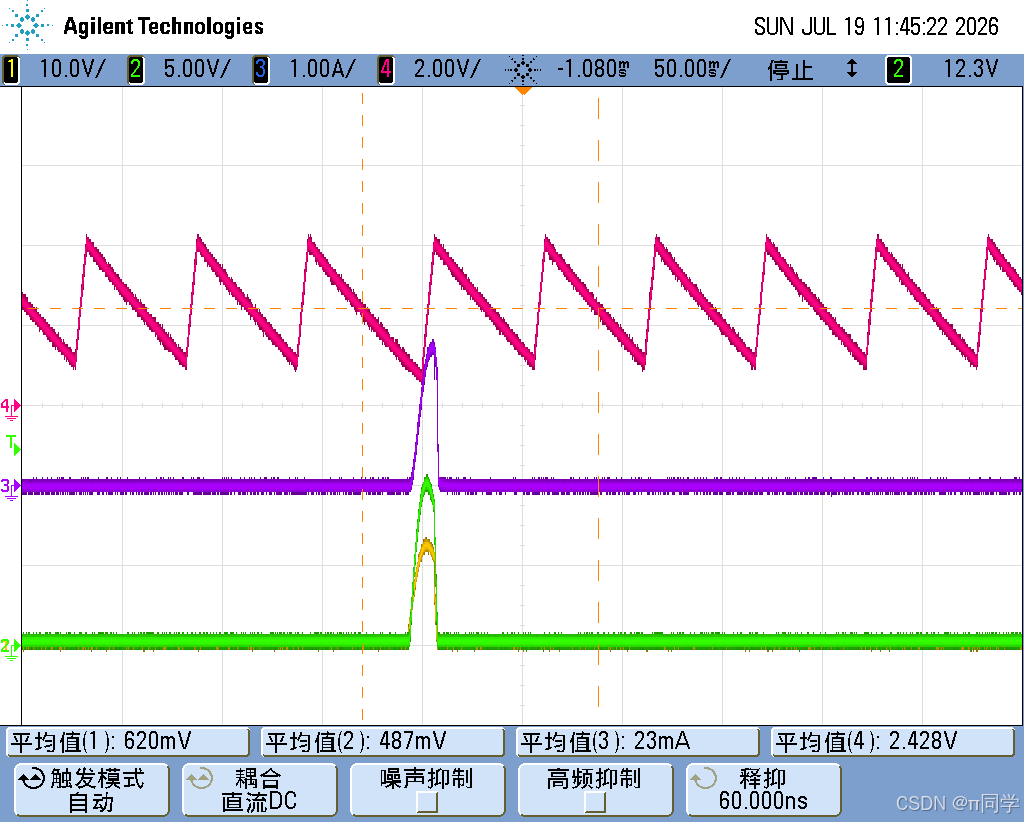

4）Vin = 32 V，RL = 10 Ω，高输入电压下的启动失败
当 Vin 提升到 32 V、负载电阻仍为 10 Ω 时，启动时序如图所示。
尽管负载仍为 10 Ω，但由于母线电压变高，在相同栅极控制策略下，启动电流进一步增大，同样超过 5 A 限制，触发过流保护，导致启动失败并进入周期性重试。
这一工况说明：在保持 MOSFET 与控制参数不变的前提下，输入电压上升会显著增加启动应力，必须配合调整限流/限功率阈值或增大负载阻值，才能保证可靠启动。
5）Vin = 32 V，RL = 20 Ω，高压中等负载下的成功启动
当 Vin 为 32 V、负载电阻增大到 20 Ω 时，启动时序如图所示。
此时系统能够顺利完成软启动，输出电压在约 18 ms 内上升到稳态，启动平均功耗约为 12 W。
从 SOA 角度看，该工况下的瞬时功耗仍然位于允许范围之内，加上较长的软启动时间，MOSFET 在启动阶段主要以线性放大器的形式工作，但整体功耗和温升可控。
6）Vin = 24 V，RL = 5 Ω，运行过程中的过流事件
当 Vin 为 24 V、负载电阻约为 5 Ω 时，运行中发生过流事件，其时序如图所示。
可以观察到，当输出电流超过设定阈值后，恒功率限制器与门控放大器迅速动作，将 GATE 电压拉低，输出电流被快速切断，同时 TIMER 引脚进入计时过程。
在定时器充放电周期内，MOSFET 保持关断状态，避免持续大电流造成过热；待计时结束后，再尝试重新导通，如果故障仍然存在则重复上述过程，实现自动保护与限流重试的闭环控制。
总结
本文围绕"热插拔控制器 + 外置功率 MOSFET"组合，介绍了热插拔产生浪涌电流与电压尖峰的原因，以及通过软启动、限流和 TVS 等手段保证带电插拔安全可靠。
在此基础上，文章分析了功率 MOSFET 的功率损耗、稳定/脉冲耗散功耗与 SOA 约束，并结合 TPS2483 的恒功率限制、门控放大器、故障定时器及 Co 电容的作用，通过多组波形验证了不同电压与负载下的启动与保护特性，为中高功率供电系统设计热插拔接口提供了可参考的实现思路。
