DMA直接存储器存取(STM32标准库学习笔记)

在上一章《ADC模数转换器(STM32标准库学习笔记)》中,我们学习了如何利用ADC将模拟信号转换为数字量,并通过OLED屏幕实时显示采集结果。然而在实际开发中,无论是ADC多通道连续采集,还是大量数据的搬运,如果每次都依赖CPU逐字节处理,不仅会占用大量CPU时间,还会降低系统的实时响应能力。那么,有没有一种方式,可以让数据在硬件层面自动完成搬运,从而把CPU解放出来呢?答案就是本章要介绍的DMA(Direct Memory Access)直接存储器存取。

DMA是STM32中一个非常重要的外设,它可以在无需CPU干预的情况下,实现外设与存储器、存储器与存储器之间的高速数据传输。本章将围绕DMA展开,从DMA的基本概念、存储器映像、硬件框图入手,逐步深入到DMA的基本结构、请求机制、数据宽度与对齐等核心知识点,并结合两个实战实例------DMA数据转运和DMA+ADC多通道采集,帮助大家真正掌握DMA的配置方法与使用技巧。最后,还会对实例中遇到的典型问题进行复盘总结,方便大家在遇到类似问题时快速定位解决。

如果觉得有收获可以为我的文章点点小赞,这将激励我创作更好的内容!谢谢!

一、DMA直接存储器存取

1.1 DMA简介

DMA(Direct Memory Access)直接存储器存取

DMA可以提供外设和存储器或者存储器和存储器之间的高速数据传输,无须CPU干预,节省了CPU的资源

12个独立可配置的通道: DMA1(7个通道), DMA2(5个通道)

每个通道都支持软件触发和 特定的 硬件触发

STM32F103C8T6 DMA资源:DMA1(7个通道)

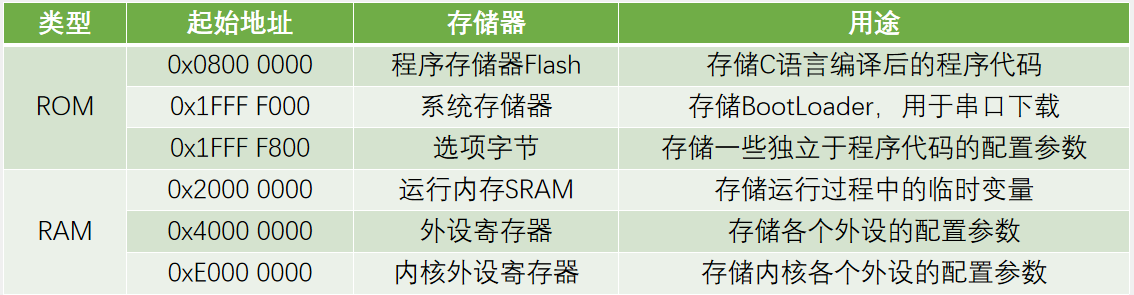

1.2 存储器映像

我们一般习惯把运行内存 叫SRAM,外设寄存器就直 接叫寄存器或者叫外设 ,但其实外设寄存器本质上也是SRAM

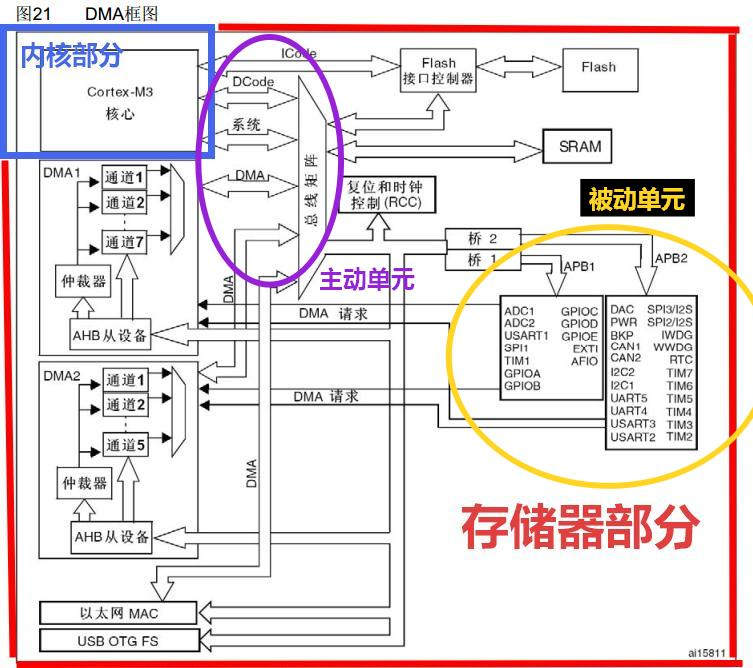

1.3 DMA框图

Flash是主闪存,SRAM是运行内存,各个外设,都可以看成是寄存器,也是一种SRAM存储器

寄存器是一种特殊的存储器,一方面,CPU可以对寄存器进行读写,就像读写运行内存一样,另一方面,寄存器的每一位背后,都连接了一根导线,这些导线可以用于控制外设电路的状态,比如置引脚的高低电平、导通和断开开关、切换数据选择器,或者多位组合起来,当做计数器、数据寄存器,等等等等

所以,寄存器是连接软件和硬件的桥梁,软件读写寄存器,就相当于在控制硬件的执行

既然外设就是寄存器,寄存器就是存储器,那使用DMA进行数据转运,就都可以归为一类问题了,就是从某个地址取内容,再放到另一个地址去

总线矩阵中,DCode总线是专门访问Flash的,系统总线是访问其他东西的

注意一下Flash,它是ROM只读存储器的一种,如果通过总线直接访问的话,无论是CPU,还是DMA,都是只读的,只能读取数据,而不能写入。如果你DMA的目的地址,填了Flash的区域,那转运时就会出错

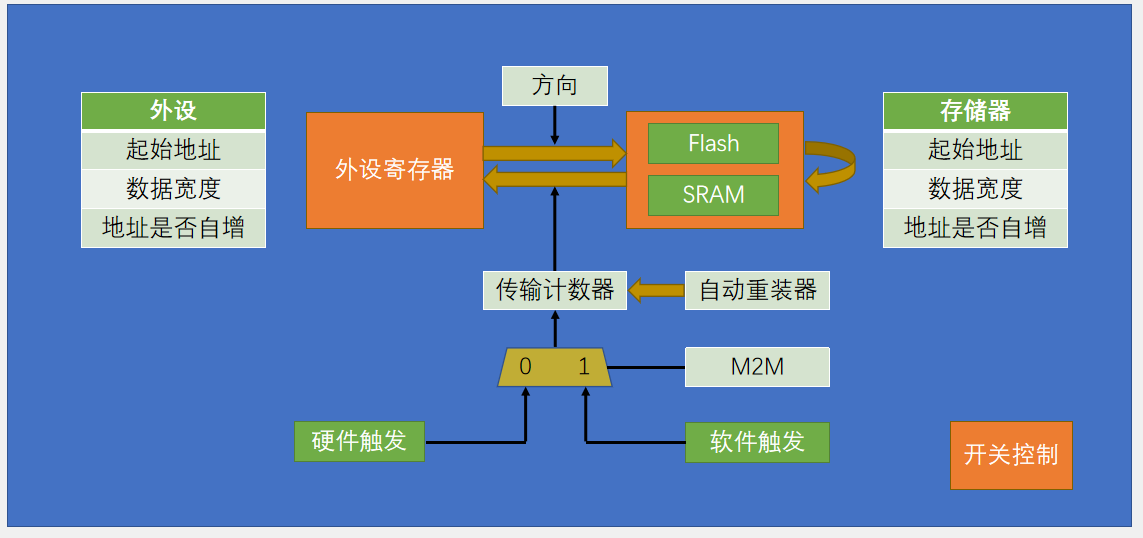

1.4 DMA基本结构

DMA转运所需要的条件

第一,就是开关控制,DMA_Cmd必须使能

第二,就是传输计数器必须大于0

第三,就是触发源,必须有触发信号,触发一次,转运一次,传输计数器自减一次

当传输计数器等于0,且没有自动重装时,这时无论是否触发,DMA都不会再进行转运了,此时就需要DMA_Cmd,给DISABLE,关闭DMA,再为传输计数器写入一个大于0的数,再DMA Cmd,给ENABLE,开启DMA,DMA才能继续工作

注意一下,写传输计数器时,必须要先关闭DMA,再进行,不能在DMA开启时,写传输计数器,这是手册里的规定

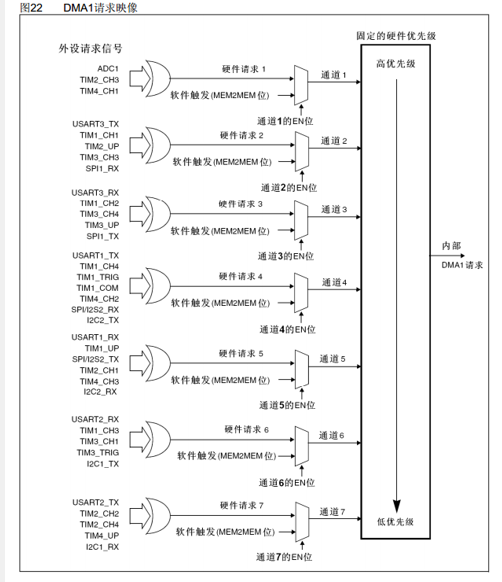

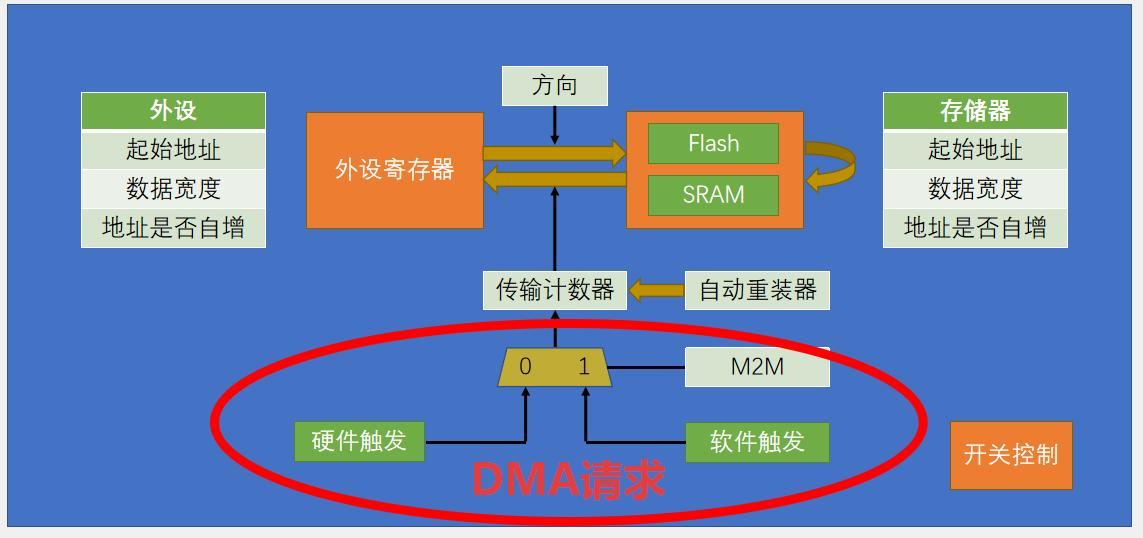

1.5 DMA请求

1.6 数据宽度与对齐

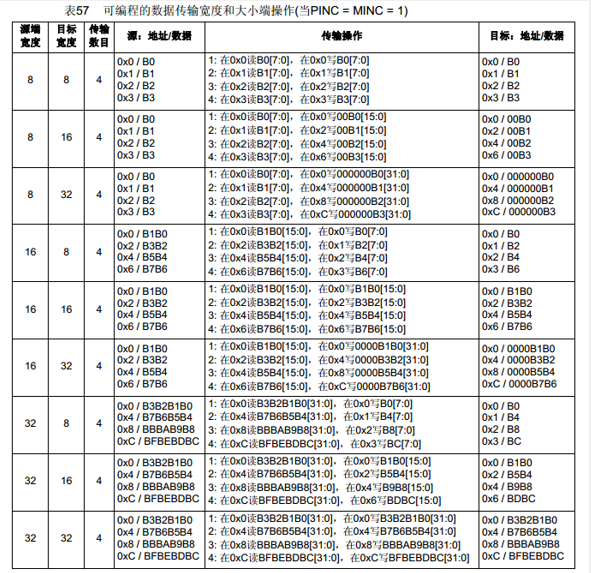

1.7 数据转运+DMA

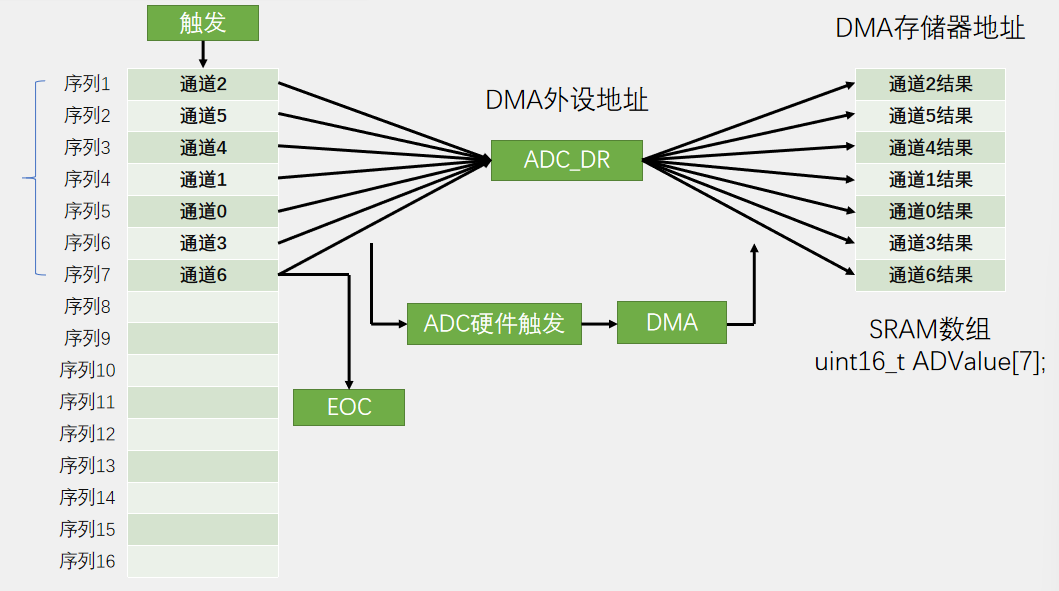

1.8 ADC扫描模式+DMA

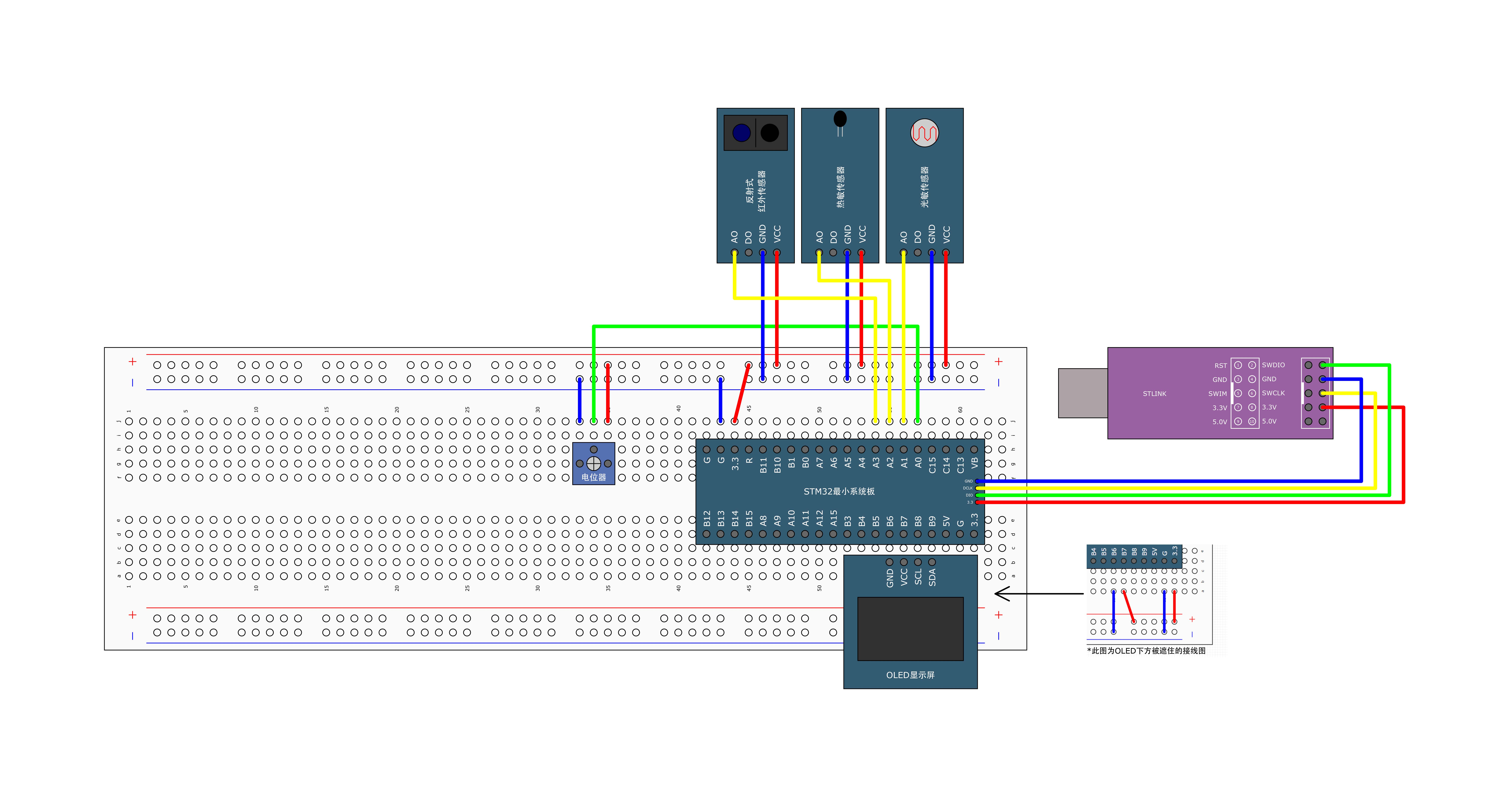

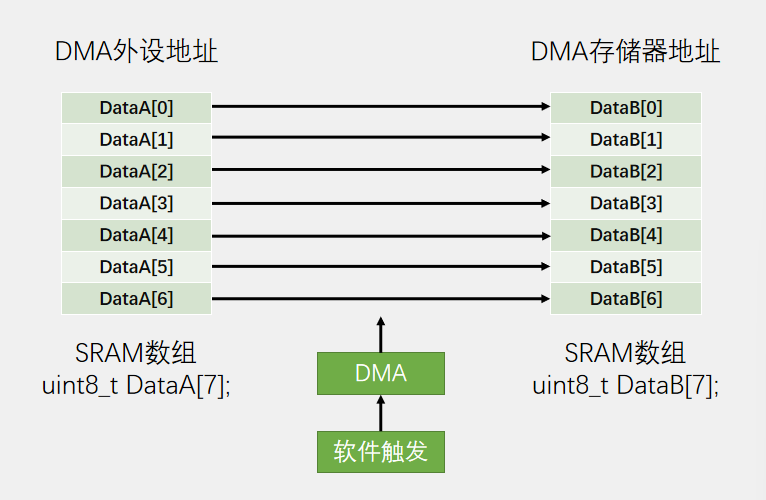

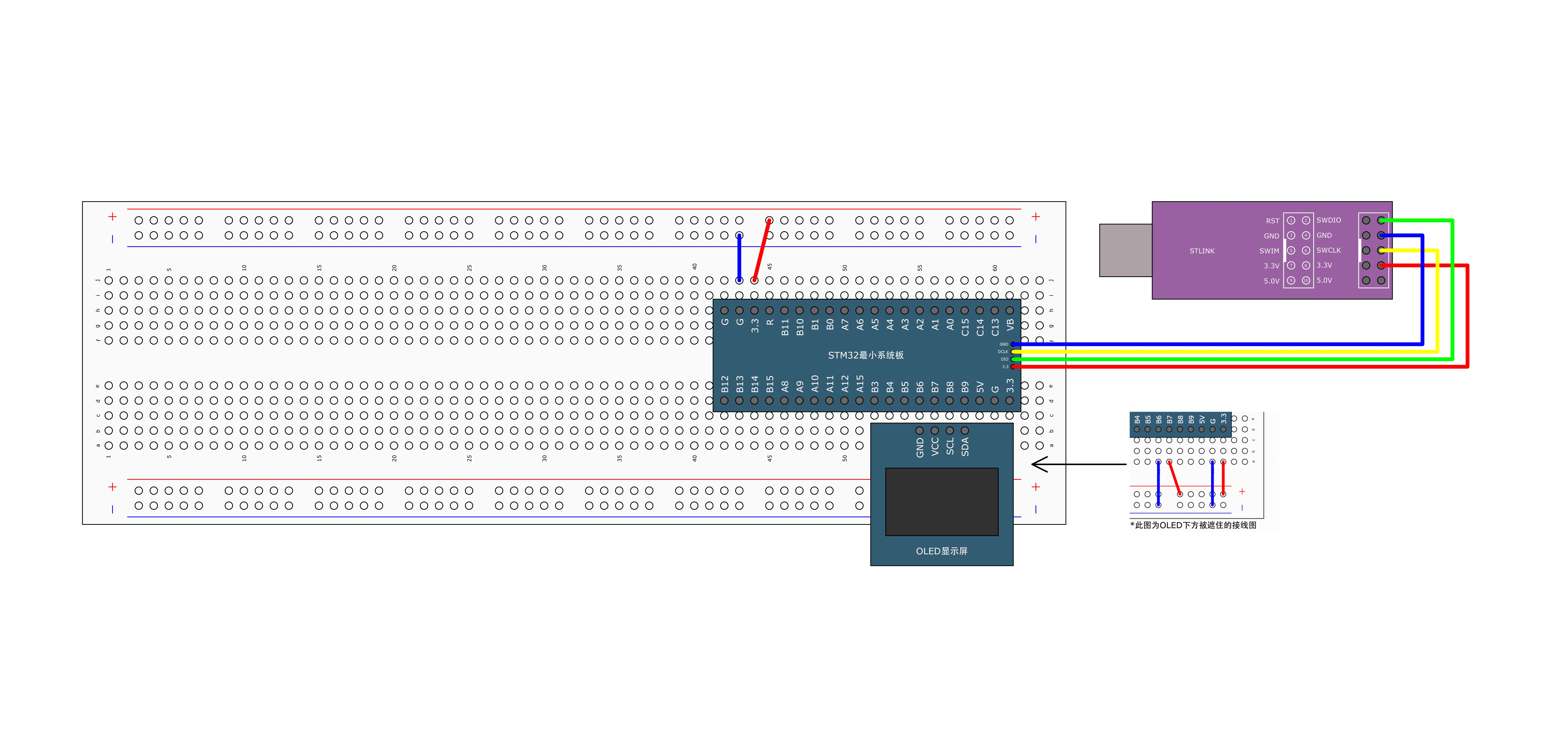

1.9 实例一 8.1.1 DMA数据转运

可能用到的库函数:

//Delnit,恢复缺省配置

void DMA_DeInit(DMA_Channel_TypeDef* DMAy_Channelx);

//Init,初始化

void DMA_Init(DMA_Channel_TypeDef* DMAy_Channelx, DMA_InitTypeDef* DMA_InitStruct);

//Structlnit,结构体初始化

void DMA_StructInit(DMA_InitTypeDef* DMA_InitStruct);

//Cmd,使能

void DMA_Cmd(DMA_Channel_TypeDef* DMAy_Channelx, FunctionalState NewState);

//ITConfig,中断输出使能

void DMA_ITConfig(DMA_Channel_TypeDef* DMAy_Channelx, uint32_t DMA_IT, FunctionalState NewState);

//DMA设置当前数据寄存器

void DMA_SetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx, uint16_t DataNumber);

//DMA 获取当前数据寄存器

uint16_t DMA_GetCurrDataCounter(DMA_Channel_TypeDef* DMAy_Channelx);

//获取标志位状态

FlagStatus DMA_GetFlagStatus(uint32_t DMAy_FLAG);

//清除标志位

void DMA_ClearFlag(uint32_t DMAy_FLAG);

//获取中断状态

ITStatus DMA_GetITStatus(uint32_t DMAy_IT);

//清除中断挂起位

void DMA_ClearITPendingBit(uint32_t DMAy_IT);

初始化DMA的基本流程

第一步,RCC开启DMA的时钟;

第二步,就可以直接调用DMA Init,初始化这里的各个参数了,包括外设和存储器站点的起始地址、数据宽度、地址是否自增、方向、传输计数器、是否需要自动重装、选择触发源、通道优先级,所有的参数,通过一个结构体,就可以配置好了; 之后,就可以进行开关控制,DMA Cmd,给指定的通道使能,就完成了

注意!!!如果你选择的是硬件触发,不要忘了在对应的外设调用一下XXX_DMACmd,开启一下触发信号的输出

如果你需要DMA的中断,那就调用DMA_ITConfig,开启中断输出 ,然后写中断函数就行了再在NVIC里,配置相应的中断通道,

最后,在运行的过程中,如果转运完成,传输计数器清0了 ,这时想再给传输计数器赋值的话,就DMA失能、DMA使能,写传输计数器、这样就行了;

MyDMA .c

-----------------------------

cpp 复制代码
#include "stm32f10x.h"                  // Device header
uint16_t MyDMA_Size;		//定义全局变量,用于记住Init函数的Size,供Transfer函数使用
/**
函    数:DMA初始化
参    数:AddrA 原数组的首地址
参    数:AddrB 目的数组的首地址
参    数:Size 转运的数据大小(转运次数)
返 回 值:无
*/
void MyDMA_Init(uint32_t AddrA,uint32_t AddrB,uint16_t Size)
{
MyDMA_Size = Size;		//将Size写入到全局变量,记住参数Size
/开启时钟/
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);
/DMA初始化/
DMA_InitTypeDef DMA_InitStructure;
DMA_InitStructure.DMA_PeripheralBaseAddr = AddrA;								//外设基地址,给定形参AddrA
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte; //外设数据宽度,选择字节
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Enable;	//外设地址自增,选择使能
DMA_InitStructure.DMA_MemoryBaseAddr = AddrB;										//存储器基地址,给定形参AddrB
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;	//存储器数据宽度,选择字节
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;					//存储器地址自增,选择使能
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;							//数据传输方向,选择由外设到存储器(外设作为发送方)
DMA_InitStructure.DMA_BufferSize = Size; 							//转运的数据大小(转运次数)
DMA_InitStructure.DMA_Mode = DMA_Mode_Normal;					//模式,选择正常模式
DMA_InitStructure.DMA_M2M = DMA_M2M_Enable;						//存储器到存储器,选择使能
DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;	//优先级,选择中等
DMA_Init(DMA1_Channel1,&DMA_InitStructure);
/DMA使能/
DMA_Cmd(DMA1_Channel1,DISABLE);		//这里先不给使能,初始化后不会立刻工作,等后续调用Transfer后,再开始
}
/**
函    数:启动DMA数据转运
参    数:无
返 回 值:无
*/
void MyDMA_Transfer(void)
{
DMA_Cmd(DMA1_Channel1,DISABLE);										//DMA失能,在写入传输计数器之前,需要DMA暂停工作
DMA_SetCurrDataCounter(DMA1_Channel1,MyDMA_Size);	//写入传输计数器,指定将要转运的次数
DMA_Cmd(DMA1_Channel1,ENABLE);										//DMA使能,开始工作
while( DMA_GetFlagStatus(DMA1_FLAG_TC1) == RESET);//等待DMA工作完成
DMA_ClearFlag(DMA1_FLAG_TC1);											//清除工作完成标志位
}

-----------------------------

main. c

-----------------------------

cpp 复制代码
#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "MyDMA.h"
uint8_t DateA[] = {0x01,0x02,0x03,0x04};	//定义测试数组DataA,为数据源
uint8_t DateB[] = {0,0,0,0};							//定义测试数组DataB,为数据目的地
int main(void)
{
/模块初始化/
OLED_Init();
MyDMA_Init( (uint32_t)DateA, (uint32_t)DateB,4);	//DMA初始化,把源数组和目的数组的地址传入

/*显示静态字符串*/
OLED_ShowString(1,1,"DateA:");
OLED_ShowString(3,1,"DateB:");

/*显示数组的首地址*/

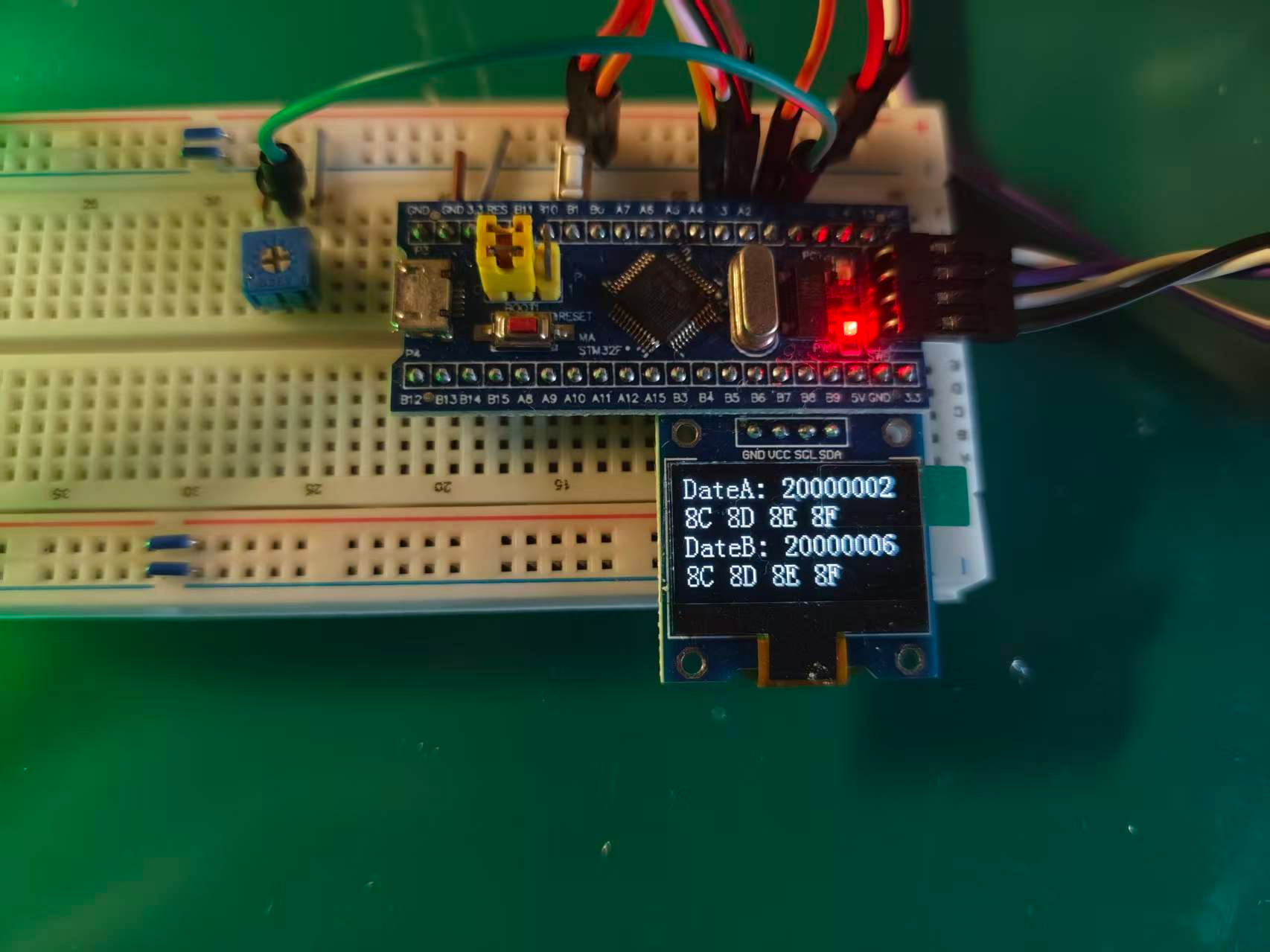

OLED_ShowHexNum(1,8,(uint32_t)DateA,8);
OLED_ShowHexNum(3,8,(uint32_t)DateB,8);

OLED_ShowHexNum(2,1,	DateA[0],2);
OLED_ShowHexNum(2,4,	DateA[1],2);
OLED_ShowHexNum(2,7,	DateA[2],2);
OLED_ShowHexNum(2,10,	DateA[3],2);

OLED_ShowHexNum(4,1,	DateB[0],2);
OLED_ShowHexNum(4,4,	DateB[1],2);
OLED_ShowHexNum(4,7,	DateB[2],2);
OLED_ShowHexNum(4,10,	DateB[3],2);

while(1)
{
	DateA[0] ++;	//变换测试数据
	DateA[1] ++;	//
	DateA[2] ++;	//
	DateA[3] ++;	//

	OLED_ShowHexNum(2,1,	DateA[0],2);
	OLED_ShowHexNum(2,4,	DateA[1],2);
	OLED_ShowHexNum(2,7,	DateA[2],2);
	OLED_ShowHexNum(2,10,	DateA[3],2);

	OLED_ShowHexNum(4,1,	DateB[0],2);
	OLED_ShowHexNum(4,4,	DateB[1],2);
	OLED_ShowHexNum(4,7,	DateB[2],2);
	OLED_ShowHexNum(4,10,	DateB[3],2);

	Delay_ms(20);

	MyDMA_Transfer();//使用DMA转运数组,从DataA转运到DataB

	OLED_ShowHexNum(2,1,	DateA[0],2);
	OLED_ShowHexNum(2,4,	DateA[1],2);
	OLED_ShowHexNum(2,7,	DateA[2],2);
	OLED_ShowHexNum(2,10,	DateA[3],2);

	OLED_ShowHexNum(4,1,	DateB[0],2);
	OLED_ShowHexNum(4,4,	DateB[1],2);
	OLED_ShowHexNum(4,7,	DateB[2],2);
	OLED_ShowHexNum(4,10,	DateB[3],2);

	Delay_ms(1000);

}
}

-----------------------------

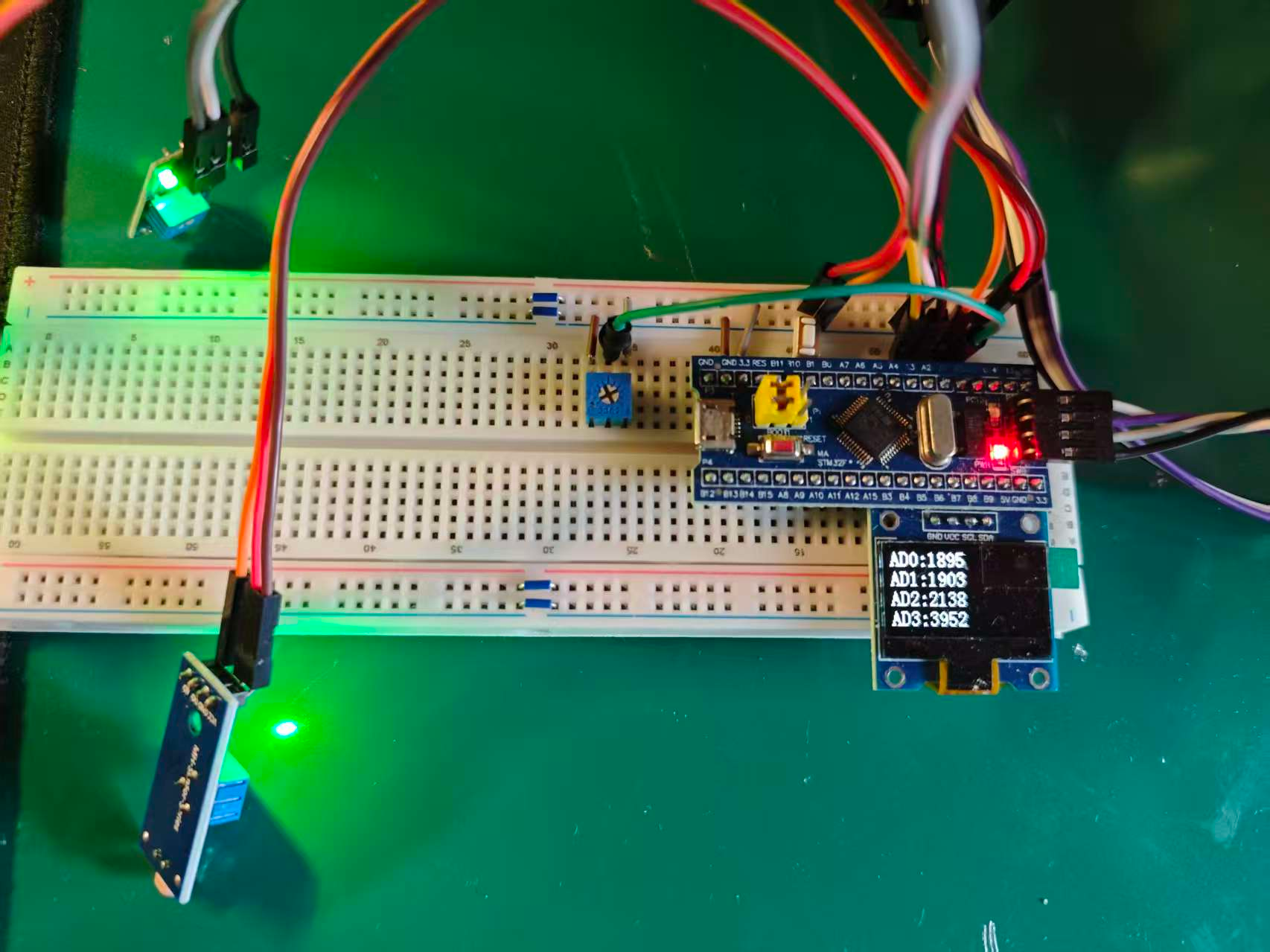

1.10 实例二 8.2.1 DMA+AD多通道

MyDMA .c

-----------------------------

cpp 复制代码
#include "stm32f10x.h"                  // Device header
uint16_t AD_Value[4];		//定义用于存放AD转换结果的全局数组
/**
函    数:AD初始化
参    数:无
返 回 值:无
*/
void AD_Init(void)
{
/开启时钟/
RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1,ENABLE);		//开启ADC1的时钟
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA,ENABLE);	//开启GPIOA的时钟
RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1,ENABLE);			//开启DMA1的时钟
/设置ADC时钟/
RCC_ADCCLKConfig(RCC_PCLK2_Div6);			//选择时钟6分频,ADCCLK = 72MHz / 6 = 12MHz
/GPIO初始化/
GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA,&GPIO_InitStructure);	//将PA0、PA1、PA2和PA3引脚初始化为模拟输入
/规则组通道配置/
ADC_RegularChannelConfig(ADC1,ADC_Channel_0,1,ADC_SampleTime_55Cycles5);	//规则组序列1的位置,配置为通道0
ADC_RegularChannelConfig(ADC1,ADC_Channel_1,2,ADC_SampleTime_55Cycles5);
ADC_RegularChannelConfig(ADC1,ADC_Channel_2,3,ADC_SampleTime_55Cycles5);
ADC_RegularChannelConfig(ADC1,ADC_Channel_3,4,ADC_SampleTime_55Cycles5);
/ADC初始化/
ADC_InitTypeDef ADC_InitStructure;
ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;		//连续转换,使能,每转换一次规则组序列后立刻开始下一次转换
ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//数据对齐,选择右对齐
ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None;//外部触发,使用软件触发,不需要外部触发
ADC_InitStructure.ADC_Mode = ADC_Mode_Independent;		//模式,选择独立模式,即单独使用ADC1
ADC_InitStructure.ADC_NbrOfChannel = 4;								//通道数,为4,扫描规则组的前4个通道
ADC_InitStructure.ADC_ScanConvMode = ENABLE;					//扫描模式,使能,扫描规则组的序列,扫描数量由ADC_NbrOfChannel确定
ADC_Init(ADC1,&ADC_InitStructure);
/DMA初始化/
DMA_InitTypeDef DMA_InitStructure;
DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR;		//外设基地址,给ADC1的转运通道的DR寄存器
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord; //外设数据宽度,选择半字,对应16为的ADC数据寄存器
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;	//外设地址自增,选择失能,始终以ADC数据寄存器为源
DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)AD_Value;				//存储器基地址,给定存放AD转换结果的全局数组AD_Value
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;	//存储器数据宽度,选择半字,与源数据宽度对应
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;						//存储器地址自增,选择使能,每次转运后,数组移到下一个位置
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;								//数据传输方向,选择由外设到存储器(外设是发送方),ADC数据寄存器转到数组
DMA_InitStructure.DMA_BufferSize = 4; 														//转运的数据大小(转运次数),与ADC通道数一致
DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;										//模式,选择循环模式,与ADC的连续转换一致
DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;											//存储器到存储器,选择失能,数据由ADC外设触发转运到存储器
DMA_InitStructure.DMA_Priority = DMA_Priority_Medium;							//优先级,选择中等
DMA_Init(DMA1_Channel1,&DMA_InitStructure);												//将结构体变量交给DMA_Init,配置DMA1的通道1
/DMA和ADC使能/
DMA_Cmd(DMA1_Channel1,ENABLE);//DMA1的通道1使能
ADC_DMACmd(ADC1,ENABLE);			//ADC1触发DMA1的信号使能
ADC_Cmd(ADC1,ENABLE);					//ADC1使能
/ADC校准/
ADC_ResetCalibration(ADC1);		//固定流程,内部有电路会自动执行校准
while( ADC_GetResetCalibrationStatus(ADC1) == SET );
ADC_StartCalibration(ADC1);
while( ADC_GetCalibrationStatus(ADC1) == SET);
/ADC触发/
ADC_SoftwareStartConvCmd(ADC1,ENABLE);	//软件触发ADC开始工作,由于ADC处于连续转换模式,故触发一次后ADC就可以一直连续不断地工作
}
//void AD_GetValue(void)
//{
//	DMA_Cmd(DMA1_Channel1,DISABLE);
//	DMA_SetCurrDataCounter(DMA1_Channel1,4);
//	DMA_Cmd(DMA1_Channel1,ENABLE);
//
////	ADC_SoftwareStartConvCmd(ADC1,ENABLE);
//
//	while( DMA_GetFlagStatus(DMA1_FLAG_TC1) == RESET);
//	DMA_ClearFlag(DMA1_FLAG_TC1);
//}

-----------------------------

main. c

-----------------------------

cpp 复制代码
#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "AD.h"
int main(void)
{
/模块初始化/
OLED_Init();
AD_Init();
/*显示静态字符串*/
OLED_ShowString(1,1,"AD0:");
OLED_ShowString(2,1,"AD1:");
OLED_ShowString(3,1,"AD2:");
OLED_ShowString(4,1,"AD3:");

while(1)
{
//		AD_GetValue();
	OLED_ShowNum(1,5,AD_Value[0],4);
	OLED_ShowNum(2,5,AD_Value[1],4);
	OLED_ShowNum(3,5,AD_Value[2],4);
	OLED_ShowNum(4,5,AD_Value[3],4);

	Delay_ms(100);
}
}

-----------------------------

1.11 问题

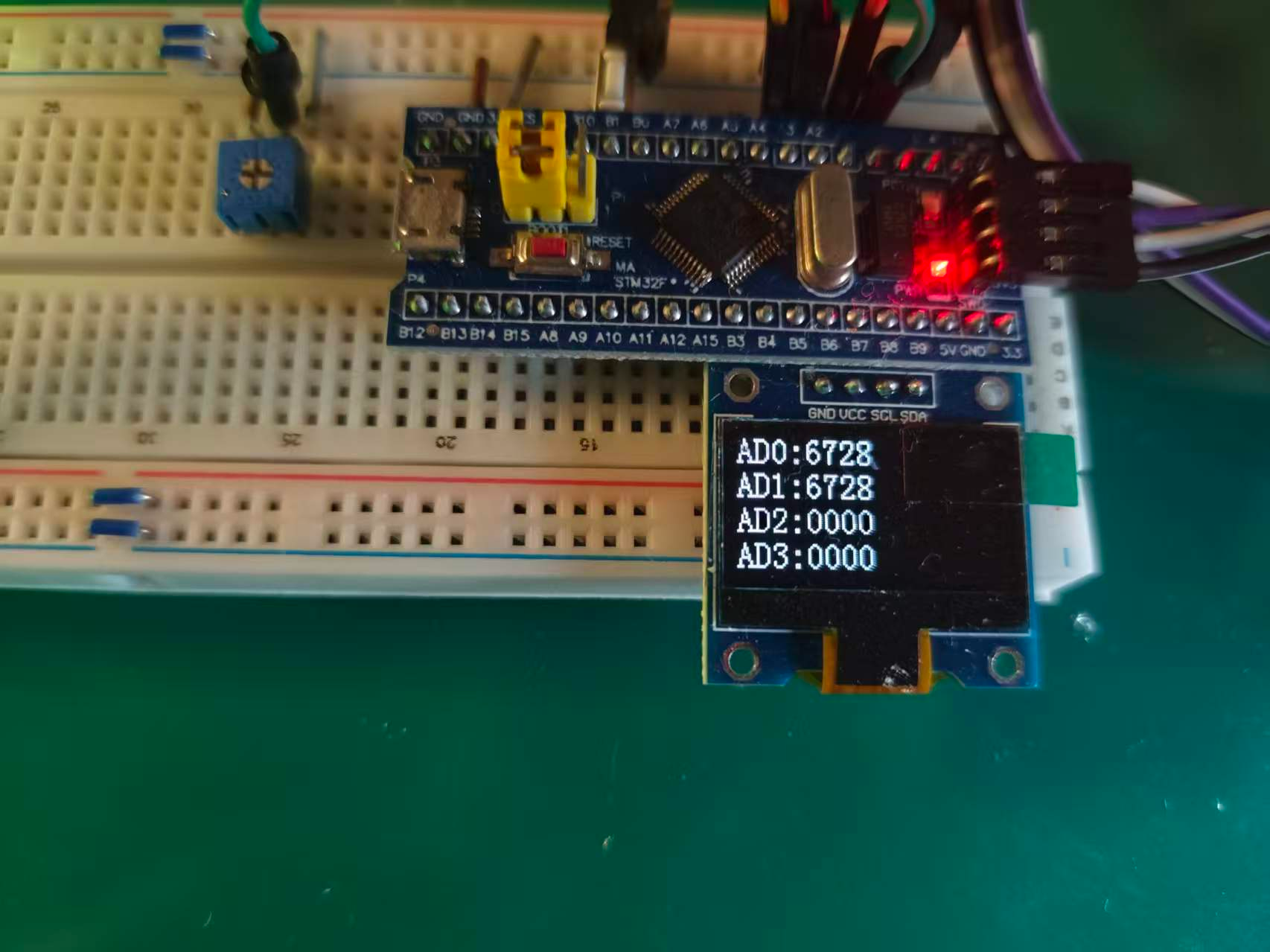

1.出现的问题:写完实例二 8.2.1 DMA+AD多通道的代码后,运行时产生了如下错误

显示的数值均保持不变

问题产生的原因: DMA初始化中的DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte; 存储器数据宽度设置时出错,选择成了字节,没与源数据宽度DMA_PeripheralDataSize_HalfWord的半字对应

解决方法:修改为DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_ HalfWord ;

2. 出现的问题:解决上一个问题后仍显示不正常,所有数据均保持1640

问题产生的原因:DMA初始化中的 DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)ADC1->DR;外设基地址给错,把基地址给成了ADC1的DR寄存器的数据, 漏了取地址&符号

解决方法:修改为 DMA_InitStructure.DMA_PeripheralBaseAddr =(uint32_t) & ADC1->DR;

随后显示正常

二、总结

本文围绕STM32F103C8T6的DMA直接存储器存取展开,系统梳理了DMA的核心概念、硬件结构、工作流程与实战应用。

在原理层面,DMA能够在无需CPU干预的情况下,实现外设与存储器、存储器与存储器之间的高速数据转运,从而显著节省CPU资源。STM32F103C8T6提供DMA1的7个通道,每个通道均支持软件触发和特定的硬件触发。理解存储器映像与DMA框图是掌握DMA的基础:Flash为只读存储器,SRAM为运行内存,外设寄存器本质上也是SRAM,因此DMA数据转运可统一归结为从某个地址取内容、再放到另一个地址的过程。

在配置层面,DMA基本结构的关键在于三个转运条件:DMA_Cmd使能、传输计数器大于0、触发信号有效。初始化流程遵循固定步骤:RCC开启时钟、DMA_Init配置参数、DMA_Cmd使能通道;若使用硬件触发,还需在外设中开启触发信号输出;若需中断,则配置DMA_ITConfig与NVIC。此外,写传输计数器前必须先关闭DMA,这是手册中的明确规定。

在实战层面,实例一通过DMA实现数组数据转运,展示了正常模式下的基本用法;实例二结合ADC扫描模式与DMA多通道采集,展示了循环模式下外设到存储器的连续数据搬运。两个实例均配套完整的库函数调用与代码实现,可直接运行验证。

在问题排查层面,实例二运行中出现的两类典型错误值得注意:一是存储器数据宽度设置与源数据宽度不一致,导致显示数值保持不变;二是外设基地址漏写取地址符号&,导致所有数据保持同一固定值。这两个问题均源于DMA初始化参数配置细节,解决后即可恢复正常显示。

总体而言,DMA是STM32开发中提升数据传输效率的重要外设。掌握其原理、配置流程与常见问题排查方法,能够为后续更复杂的嵌入式应用打下坚实基础。
