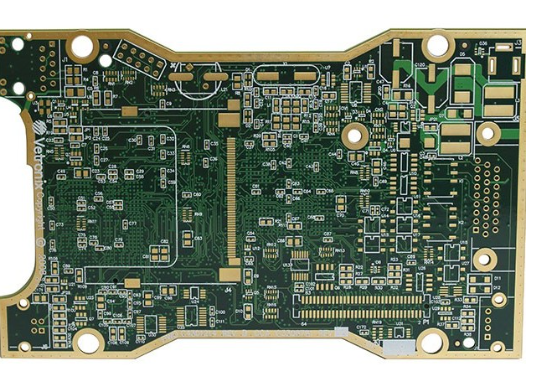

HDI 板包含表层微带线、内层带状线、阶梯盲孔跨层链路三种传输结构，不同分层位置的走线依托的介质厚度、参考平面数量完全不同，即便线宽线距完全一致，阻抗数值也会出现 15% 以上偏差。大量硬件工程师直接套用常规四层板阻抗参数用于 HDI 分层布线，未按照每层专属叠层参数单独仿真，导致 DDR 内存、高速差分、时钟信号在不同分层跳转后阻抗持续跳变，信号反射叠加，出现时序不满足、眼图闭合、数据传输不稳定等问题。
以最常用一阶四层 HDI 叠层分层拆解阻抗模型：L1 顶层走线下方仅 L2 单一层参考介质，属于典型非对称微带线，介质厚度为半固化片厚度，通常 0.08~0.12mm；L2 层上方是薄介质、下方是芯板基材，上下介质环境不一致，属于准带状线；L3 层与 L2 对称；L4 底层与 L1 一致同为微带线；L2 与 L3 之间芯板内部走线为标准对称带状线，上下介质完全相同，阻抗一致性最佳。同一根差分信号线从 L1 微带线通过盲孔切换至 L2 准带状线，等效传输介质发生改变，阻抗会产生阶跃式突变，突变点必然产生信号反射，高速信号频率越高，反射损耗带来的负面影响越明显。
分层阻抗布线最优策略是固定高速链路单层走线，全程不跨层换孔。DDR 数据线、地址线优先全部布置在 L2 内层准带状线区域，整段线路参考平面稳定，阻抗波动可以控制在 ±5% 以内，完全满足 JEDEC 内存时序规范。若布线资源紧张必须跨层，仅允许在链路首尾两端靠近芯片引脚处完成盲孔换层，中间主干走线保持单一分层，缩短阻抗不连续段落的长度，弱化反射能量。阶梯二阶盲孔直接从 L1 接入 L3 层，相当于跳过 L2 介质层，仿真时需要将盲孔等效为一段传输线计入阻抗模型，不能忽略盲孔本身的寄生参数。
分层介质 DK 值会随板材批次、压合温度产生小幅浮动，HDI 薄介质层公差影响远大于常规厚板材。叠层文件必须向板厂明确每一层半固化片型号、树脂含量、标称厚度，板厂依据实际板材参数出具阻抗报告，设计端根据实测结果微调分层走线线宽。表层微带线因为一侧接触空气，介电等效值更低，想要达到 100Ω 以太网差分阻抗，线宽需要比内层带状线更细；内层带状线被两层 FR4 包裹，DK 等效值更高，同等阻抗下线宽需要适当加宽，二者不可混用一套布线规则。
多通道等长布线必须按分层分段计算长度，不能直接平面拉直线性等长。例如一组 DDR 信号部分走线在 L1 表层、部分在 L2 内层，两种分层结构单位长度延时不同，软件单纯几何等长会造成实际时序偏差。实操方案为先划分每一条网络的分层段落，分别标注微带段与带状线段长度，依据板材介电常数换算传输延时，以延时相等作为最终等长标准。通常微带线信号传输速度略快于带状线，同等物理长度下，表层走线需要预留少量冗余长度，抵消延时差异。
电源层与地层分层完整性直接决定阻抗稳定性。高速走线所在分层下方参考平面禁止大面积开窗分割，一旦参考地出现缺口，走线失去固定回流路径，传输结构从带状线变为无规则耦合线路，阻抗完全失控。分层布局时高速信号区域对应的地层完整保留，分割缝隙远离差分走线投影区域至少 0.3mm，防止回流路径被迫绕行拉长，引入额外电感噪声。
HDI 分层阻抗管控核心是分层建模、分区布线、限制跨层。摒弃全板统一线宽阻抗的粗放设计思路，针对表层、内层、芯板层分别建立仿真约束，结合分层结构优化换层节点位置，就能让高密度布线场景下高速信号链路始终处于合规阻抗区间，从硬件底层保障数据通信与时钟电路长期稳定运行。
