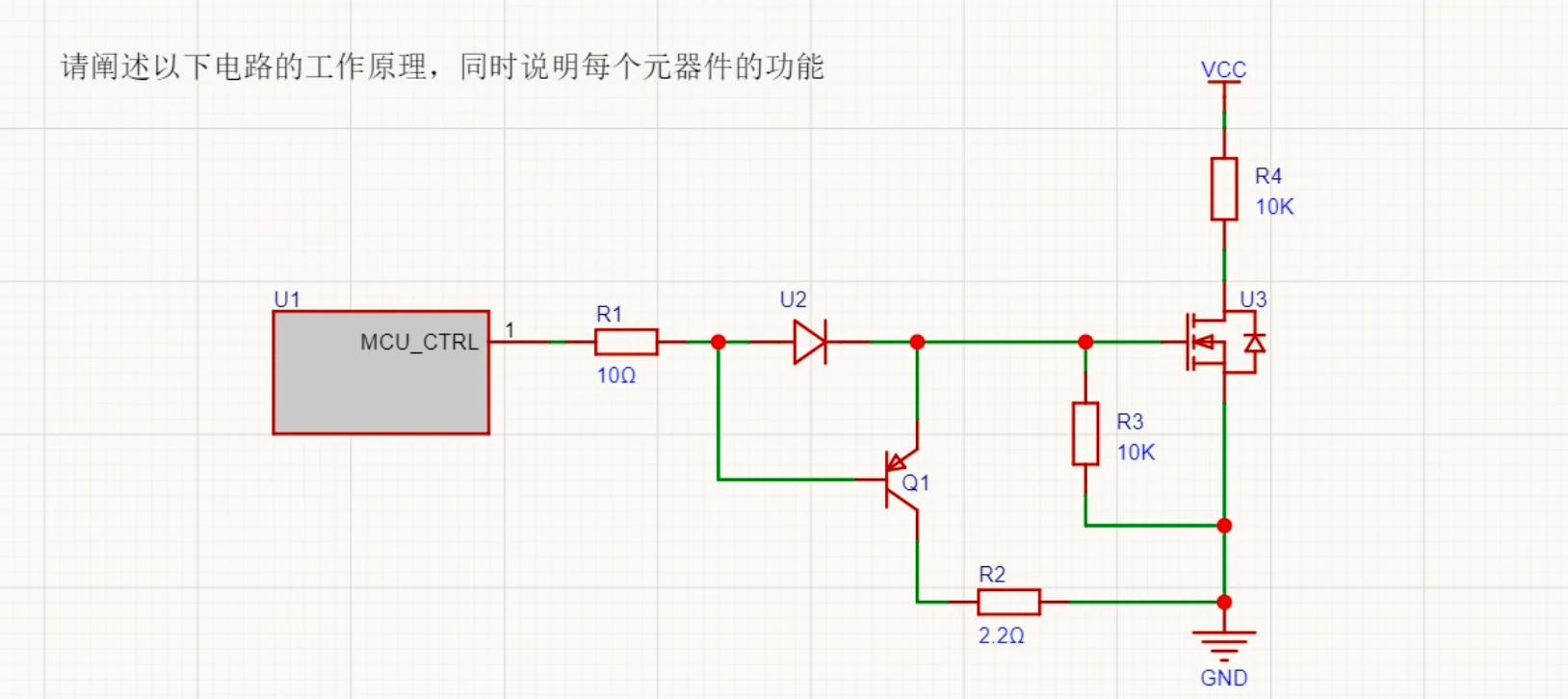

一、电路整体概述
这是一款MCU IO 口控制 NMOS 功率管开关的驱动电路，增加三极管、二极管实现电平转换与加速，解决 MCU 引脚驱动能力不足，用来控制负载通断（负载接在 VCC 与 NMOS 漏极之间）。
U1：MCU 控制引脚，输出高低电平作为控制信号；U3：N 沟道 MOS 管，作为功率开关。
二、各元器件功能拆解
- U1：MCU_CTRL（单片机 IO 引脚） 信号源，输出高低电平，用来控制整个开关电路的开启 / 关断。普通 MCU IO 驱动电流一般仅十几 mA，不足以直接驱动 MOS 管栅极电荷，因此增加三极管驱动级。
- R1：10Ω 电阻 限流电阻，保护 MCU 引脚。防止上电瞬间浪涌电流灌入 MCU，限制流入后级电路的电流，避免 IO 口过流烧毁。
- U2：二极管 加速二极管。MCU 输出高电平时二极管导通，给 MOS 栅极快速充电；MCU 拉低时二极管截止，通过三极管 Q1 快速释放栅极电荷，加快 MOS 管关断速度，降低开关损耗。
- Q1：NPN 三极管 下拉开关管。MCU 高电平输入时 Q1 导通，把 MOS 栅极电位拉到地，使 NMOS 关断；MCU 低电平输入时 Q1 截止，允许栅极被上拉，MOS 导通。
- R2：2.2Ω 电阻 三极管发射极限流电阻，限制 Q1 导通时的集电极电流，保护三极管，抑制电流尖峰。
- R3：10KΩ 电阻 MOS 管栅极下拉电阻。当 Q1 截止时，提供栅极泄放通路，防止 MOS 栅极悬空，避免静电干扰导致 MOS 管误开启。
- R4：10KΩ 电阻 MOS 管栅极上拉电阻，接到 VCC。当 Q1 截止时，把栅极电位拉高到 VCC，使 NMOS 管栅源电压 Vgs 达到开启电压，MOS 导通。
- U3：N 沟道 MOS 管（NMOS） 功率开关器件。栅极高电平导通，漏极 - 源极导通，VCC 的电流流过负载；栅极低电平关断，切断负载回路。内部自带体二极管。
三、完整工作原理
场景 1：MCU_CTRL 输出低电平（逻辑 0）
MCU 引脚为低，Q1 基极无电压，Q1 三极管截止 。 此时 R4 将 MOS 管 U3 栅极电位上拉至 VCC，栅源电压 Vgs = VCC，大于 NMOS 开启电压 → NMOS 导通，负载通电。 二极管 U2 此时阳极是低电平，阴极是 VCC，二极管反向截止，不影响工作。
场景 2：MCU_CTRL 输出高电平（逻辑 1）
高电平经过 R1 送到 Q1 基极，Q1 三极管饱和导通 。 Q1 导通后，MOS 栅极通过 Q1、R2 快速拉到地，栅极电荷被迅速泄放；此时 Vgs≈0V → NMOS 关断，负载断电。 二极管 U2 阳极是高电平，阴极是栅极，二极管导通，进一步加速栅极电位下拉，加快 MOS 关断。
核心亮点：
- 三极管做有源下拉，相比单纯电阻下拉，栅极放电速度更快，适合高频开关；
- 二极管加速关断，减少 MOS 管开关时的米勒平台损耗；
- R3 防止栅极悬空，提升电路抗干扰能力；
- R1 保护 MCU IO，防止过流损坏。
四、电路优缺点分析
优点
- 对 MCU IO 驱动能力要求低，IO 只需要驱动小功率三极管基极；
- 开关速度快，适合 PWM 高频控制；
- 栅极不会悬空，抗静电、抗干扰性能好；
- 结构简单，元器件成本低。
缺点
- 电平依赖 VCC，若 VCC 电压接近 MCU IO 电压，需要评估 Vgs 裕量；
- 开关过程存在三极管的导通损耗；
- 注意 NMOS 的最大电流、耐压选型，防止负载冲击损坏 MOS。
五、工程使用注意事项
- 负载如果是感性负载（继电器、电机），必须在负载两端并联续流二极管，反向电动势会击穿 MOS 管；
- 若用于高频 PWM，布线尽量缩短 MOS 栅极走线，减少寄生电感，防止振荡；
- R4 上拉电阻取值：不能太小，否则静态功耗变大；10K 是常用值；
- 确认 NMOS 开启电压 Vgs (th)，保证 VCC 能够提供足够的栅压，让 MOS 充分饱和导通。
六、总结
该电路属于有源栅极驱动 NMOS 开关，利用 NPN 三极管配合加速二极管，实现小信号 MCU IO 控制大功率负载。解决 MCU 引脚驱动能力不足的痛点，兼顾开关速度与电路稳定性，广泛用于电源开关、继电器控制、加热负载通断等场景。
