英集芯IP6829是一款应用于手机、智能手表、车载充电器等无线充电方案的无线充电发射SOC芯片。集成 NMOS 全桥驱动 + 全桥功率管、电压 / 电流双路 ASK 解调；省去外置驱动与功率 MOS，外围元件减少 50%，整体方案成本大幅降低。兼容WPC Qi v1.3标准，集成PD3.0、DP/DM等快充输入协议，支持最大15W无线充电功率，满足主流设备需求。兼容A11/A11a、MP-A2、三线圈等多线圈方案，支持低至 5V/500mA普通USB供电，自动检测输入供电能力。采用QFN32封装，体积小巧，适合紧凑型产品设计。
一、高集成度：将复杂方案浓缩于5mm见方空间

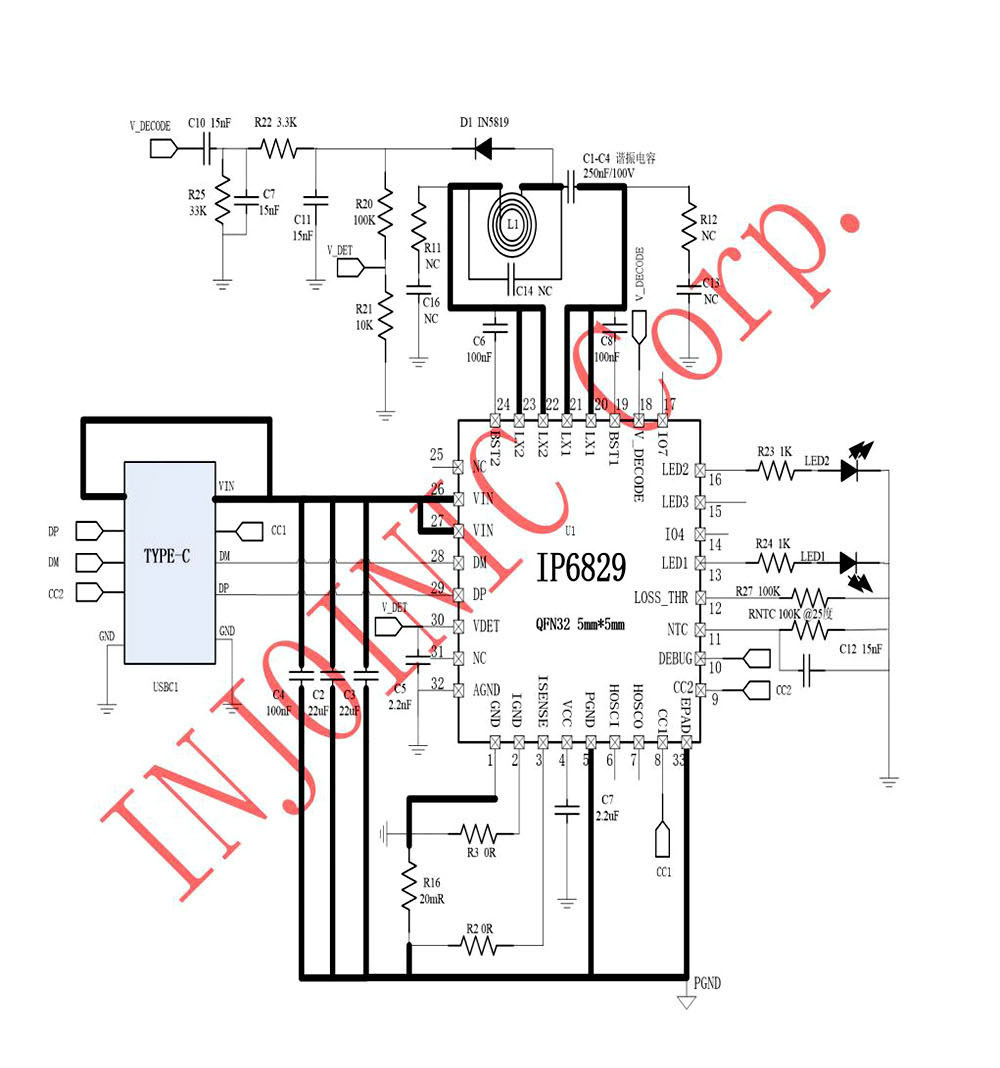

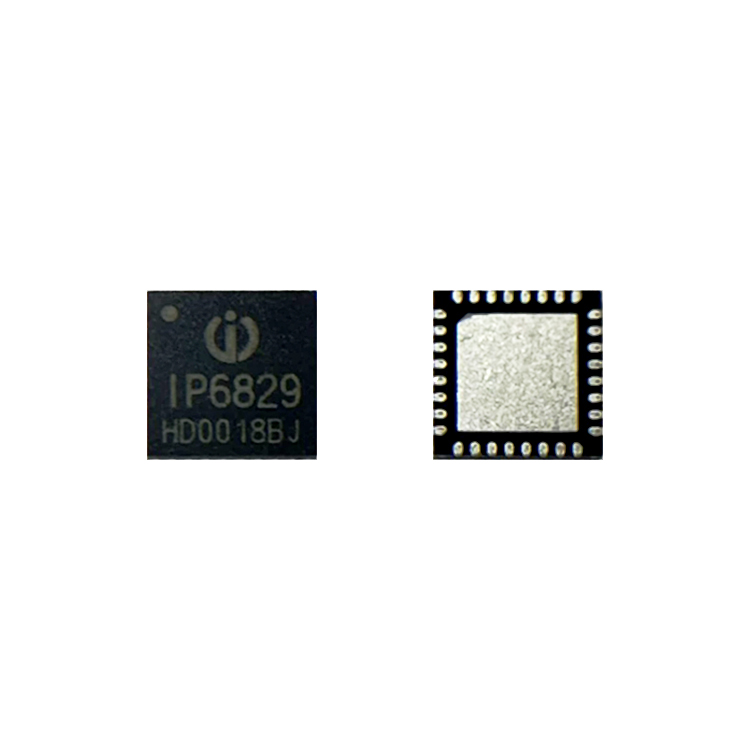

传统无线充电方案往往需要搭配大量外围元件，不仅占用PCB空间，还会拉高整体BOM成本。IP6829采用QFN32封装，尺寸仅为5mm×5mm×0.5mm，却在单颗芯片内集成了全桥驱动电路、NMOS全桥功率MOS，以及电压、电流双路ASK通讯解调模块。这种设计让外围所需元件数量可控制在20个左右，相比传统方案可减少约70%的PCB占用空间，BOM成本明显降低，特别适合手机背夹、超薄车载支架等对内部空间十分敏感的产品，让设计师无需为元件堆叠而烦恼。
二、广泛协议支持：一台设备充遍主流数码产品

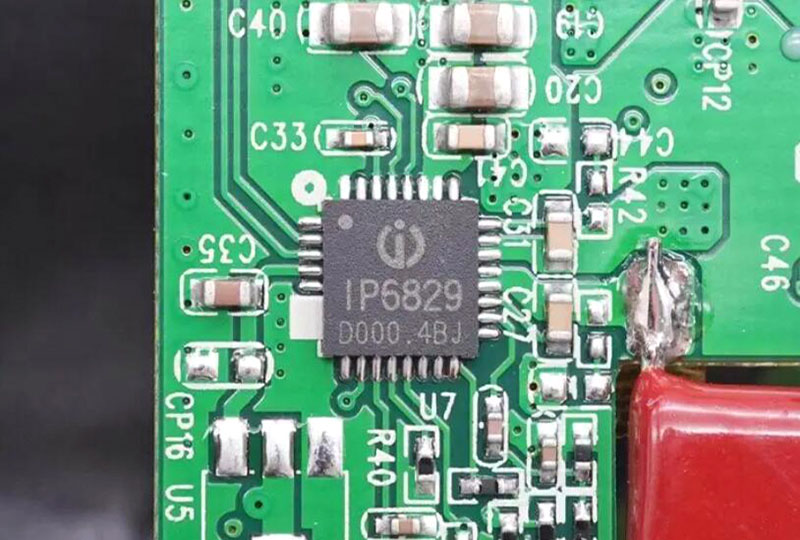

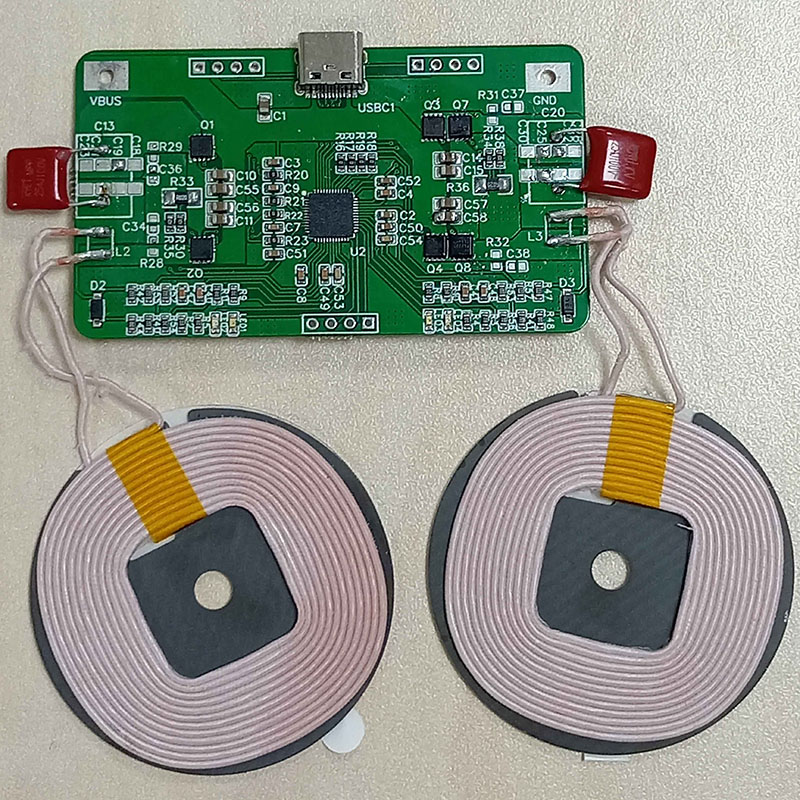

IP6829完全兼容WPC Qi v1.3最新标准，同时向下支持v1.2.4版本，覆盖5W基础充电、苹果7.5W、三星10W以及最高15W快充的全功率段。它还支持PD3.0协议与DPDM快充输入请求，能自动识别接入的充电器类型，动态匹配输入供电能力。无论是智能手机、无线耳机盒、智能手表还是平板电脑，只要符合Qi标准，都能通过这颗芯片获得相应适配的充电功率，不会出现"快充设备只能慢充"的体验短板。同时它还支持A11、A11a、MP-A2等多种线圈方案，单线圈、双线圈甚至三线圈的产品设计都能轻松适配。
三、智能动态调节：告别充电中断的尴尬
很多用户都遇到过这种场景：把无线充插在老旧移动电源、车载USB口上，因为供电能力不足，充电频繁中断。IP6829内置的动态功率管理（DPM）功能专门解决这个痛点：它会实时监测输入电源的供电能力，当检测到输入电压过低时，不会直接停止充电，而是智能下调发射功率，始终维持充电状态不中断。哪怕是接入仅能输出5V 500mA的老旧充电器，它也能稳定工作，显著拓展了无线充电设备的使用场景。实测系统充电效率高达80%，静态电流仅10mA，待机功耗低于30mW，全年耗电量不足1度，兼顾高效与低能耗。
四、全方位安全防护：把隐患挡在充电开始前
无线充电区域混入金属异物导致过热，是很多用户担心的安全问题。IP6829搭载了高灵敏度FOD异物检测系统，支持静态与动态双重检测，检测阈值还能通过外接电阻灵活调节。实测当硬币等金属异物误放在充电区域时，芯片能在200毫秒内快速切断供电，避免过热风险。除此之外，它还内置了输入过压、过流、欠压、NTC过温等多重保护机制，工作温度范围覆盖-40℃到+85℃，哪怕是在夏季暴晒后的车载高温环境里，也能稳定可靠运行。芯片还预置了EMI优化方案，支持固件重复升级，能帮助客户缩短6-8周的研发周期，快速推出符合Qi协议BPP、PPDE认证的合规产品。

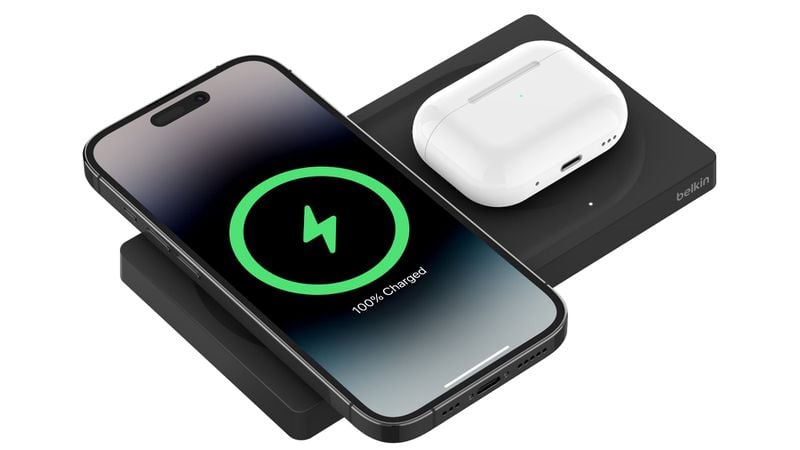

从轻薄手机背夹、桌面无线充电底座，到车载无线充电支架、智能穿戴设备专用充电座，IP6829凭借小体积、低成本、高兼容性与高安全性的综合优势，为各类紧凑型无线充电产品提供了一套"一次设计、多场景复用"的成熟主控方案，正在成为无线充电普及浪潮中颇具竞争力的核心选择。
