输入12V降压5V/3.3V方案测试报告
PW2162 /PW2163 /PW2205 /PW2330 /PW2335 /PW2312B /PW2312 /PW2458 / PW8600 / PW75XX 实测对比
测试项：转换效率·热性能·静态功耗·典型应用 测试条件：Vin=12V, Vout=5V/3.3V

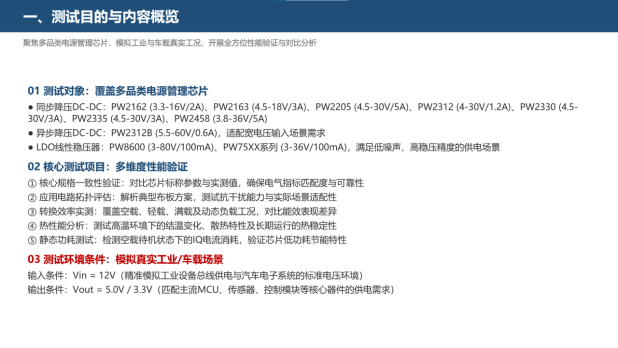

一、测试目的与内容概览
聚焦多品类电源管理芯片，模拟工业与车载真实工况，开展全方位性能验证与对比分析
01 测试对象：覆盖多品类电源管理芯片

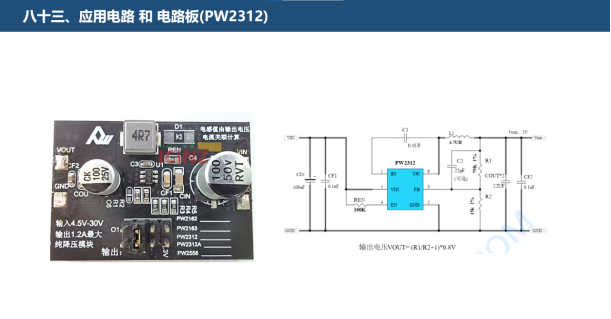

同步降压DC-DC：PW2162 (3.3-16V/2A)、PW2163 (4.5-18V/3A)、PW2205 (4.5-30V/5A)、PW2312 (4-30V/1.2A)、PW2330 (4.5-30V/3A)、PW2335 (4.5-30V/3A)、PW2458 (3.8-36V/5A)
异步降压DC-DC：PW2312B (5.5-60V/0.6A)，适配宽电压输入场景需求
LDO线性稳压器：PW8600 (3-80V/100mA)、PW75XX系列 (3-36V/100mA)，满足低噪声、高稳压精度的供电场景
02 核心测试项目：多维度性能验证
① 核心规格一致性验证：对比芯片标称参数与实测值，确保电气指标匹配度与可靠性
② 应用电路拓扑评估：解析典型布板方案，测试抗干扰能力与实际场景适配性
③ 转换效率实测：覆盖空载、轻载、满载及动态负载工况，对比能效表现差异
④ 热性能分析：测试高温环境下的结温变化、散热特性及长期运行的热稳定性
⑤ 静态功耗测试：检测空载待机状态下的IQ电流消耗，验证芯片低功耗节能特性
03 测试环境条件：模拟真实工业/车载场景
输入条件：Vin = 12V（精准模拟工业设备总线供电与汽车电子系统的标准电压环境）
输出条件：Vout = 5.0V / 3.3V（匹配主流MCU、传感器、控制模块等核心器件的供电需求）

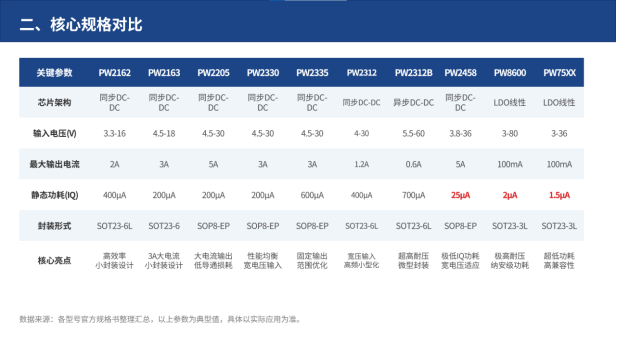

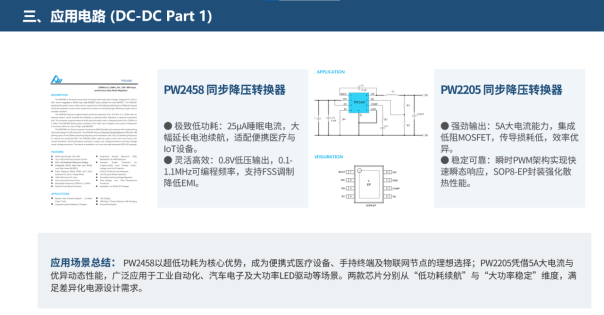

三、应用电路 (DC-DC Part 1)
PW2458 同步降压转换器
极致低功耗：25µA睡眠电流，大幅延长电池续航，适配便携医疗与IoT设备。
灵活高效：0.8V低压输出，0.1-1.1MHz可编程频率，支持FSS调制降低EMI。
PW2205 同步降压转换器
强劲输出：5A大电流能力，集成低阻MOSFET，传导损耗低，效率优异。
稳定可靠：瞬时PWM架构实现快速瞬态响应，SOP8-EP封装强化散热性能。
应用场景总结： PW2458以超低功耗为核心优势，成为便携式医疗设备、手持终端及物联网节点的理想选择；PW2205凭借5A大电流与优异动态性能，广泛应用于工业自动化、汽车电子及大功率LED驱动等场景。两款芯片分别从"低功耗续航"与"大功率稳定"维度，满足差异化电源设计需求。

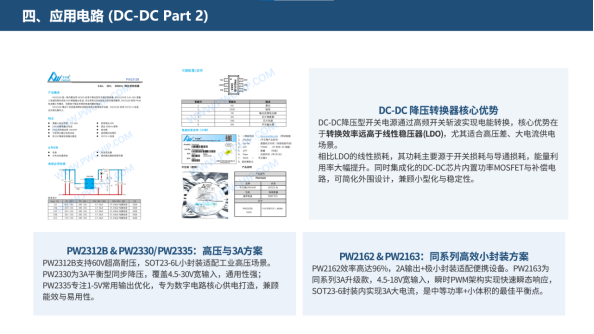

四、应用电路 (DC-DC Part 2)
DC-DC 降压转换器核心优势
DC-DC降压型开关电源通过高频开关斩波实现电能转换，核心优势在于转换效率远高于线性稳压器(LDO)，尤其适合高压差、大电流供电场景。
相比LDO的线性损耗，其功耗主要源于开关损耗与导通损耗，能量利用率大幅提升。同时集成化的DC-DC芯片内置功率MOSFET与补偿电路，可简化外围设计，兼顾小型化与稳定性。
PW2312B & PW2330/PW2335：高压与3A方案
PW2312B支持60V超高耐压，SOT23-6L小封装适配工业高压场景。PW2330为3A平衡型同步降压，覆盖4.5-30V宽输入，通用性强；PW2335专注1-5V常用输出优化，专为数字电路核心供电打造，兼顾能效与易用性。
PW2162 & PW2163：同系列高效小封装方案
PW2162效率高达96%，2A输出+极小封装适配便携设备。PW2163为同系列3A升级款，4.5-18V宽输入，瞬时PWM架构实现快速瞬态响应，SOT23-6封装内实现3A大电流，是中等功率+小体积的最佳平衡点。

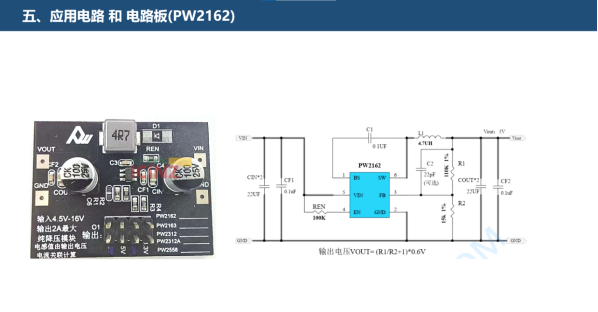

六、PW2162 输出 3.3V/1.0A 测试 @ Vin = 12V
测试条件
芯片：PW2162
拓扑：同步 Buck
Vin：11.98V（锂电中值）
Vout：3.3V
Iout：1.0A
电感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz
七、PW2162 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2162(SOP23-6L)
Vin：12.0V
Vout：3.3V
Iout：1.0A
环境温度：25℃
运行时间：2 min

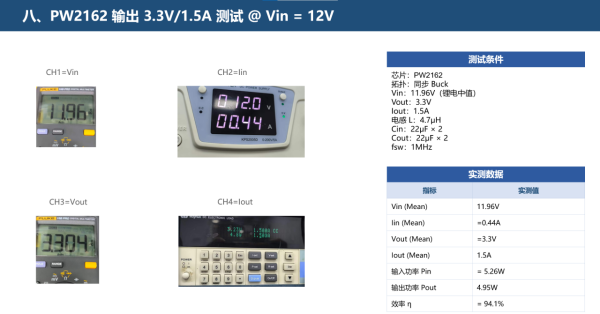

八、PW2162 输出 3.3V/1.5A 测试 @ Vin = 12V
测试条件
芯片：PW2162
拓扑：同步 Buck
Vin：11.96V（锂电中值）
Vout：3.3V
Iout：1.5A
电感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz

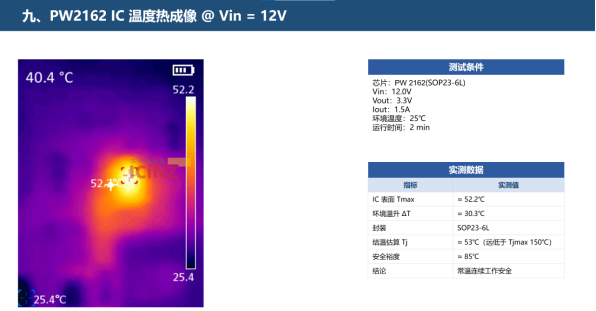

九、PW2162 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2162(SOP23-6L)
Vin：12.0V
Vout：3.3V
Iout：1.5A
环境温度：25℃
运行时间：2 min
十、PW2162 输出 3.3V/2.0A 测试 @ Vin = 12V
测试条件
芯片：PW2162
拓扑：同步 Buck
Vin：11.96V（锂电中值）
Vout：3.3V
Iout：2.0A
电感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz
十一、PW2162 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2162(SOP23-6L)
Vin：12.0V
Vout：3.3V
Iout：2.0A
环境温度：25℃
运行时间：2 min

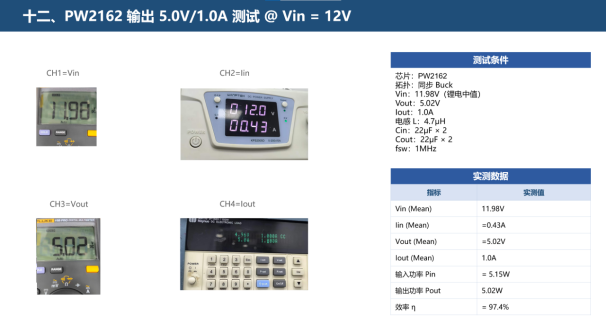

十二、PW2162 输出 5.0V/1.0A 测试 @ Vin = 12V
测试条件
芯片：PW2162
拓扑：同步 Buck
Vin：11.98V（锂电中值）
Vout：5.02V
Iout：1.0A
电感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz

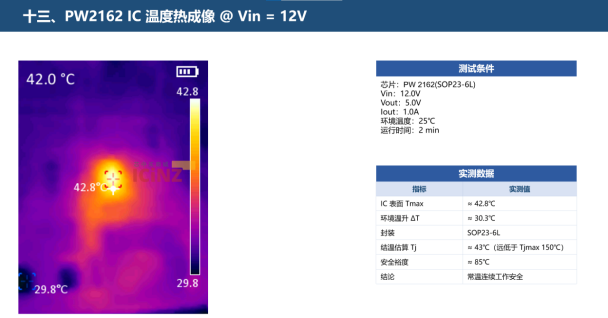

十三、PW2162 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2162(SOP23-6L)
Vin：12.0V
Vout：5.0V
Iout：1.0A
环境温度：25℃
运行时间：2 min

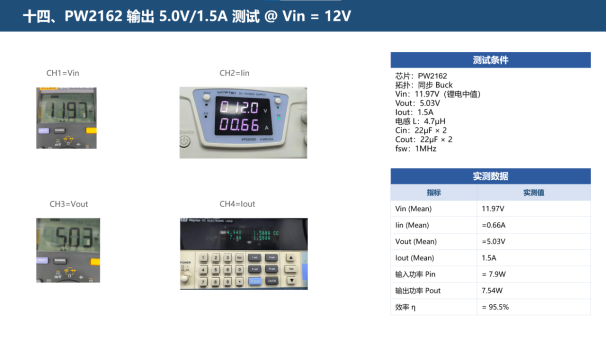

十四、PW2162 输出 5.0V/1.5A 测试 @ Vin = 12V
测试条件
芯片：PW2162
拓扑：同步 Buck
Vin：11.97V（锂电中值）
Vout：5.03V
Iout：1.5A
电感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz

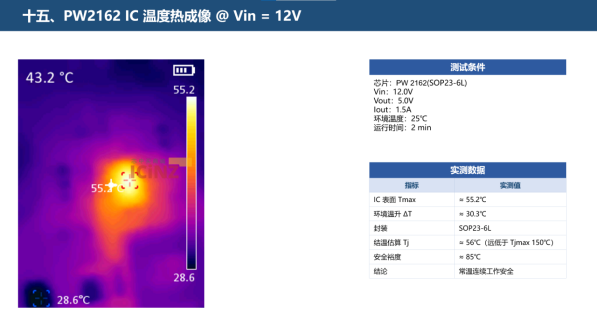

十五、PW2162 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2162(SOP23-6L)
Vin：12.0V
Vout：5.0V
Iout：1.5A
环境温度：25℃
运行时间：2 min

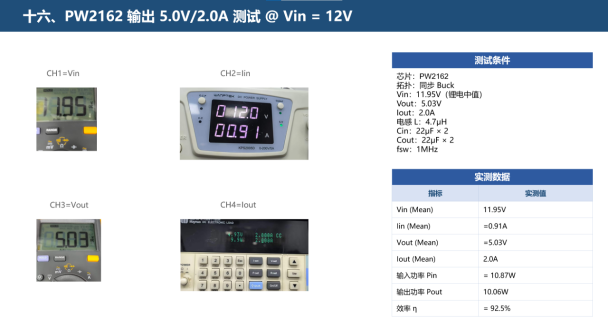

十六、PW2162 输出 5.0V/2.0A 测试 @ Vin = 12V
测试条件
芯片：PW2162
拓扑：同步 Buck
Vin：11.95V（锂电中值）
Vout：5.03V
Iout：2.0A
电感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz

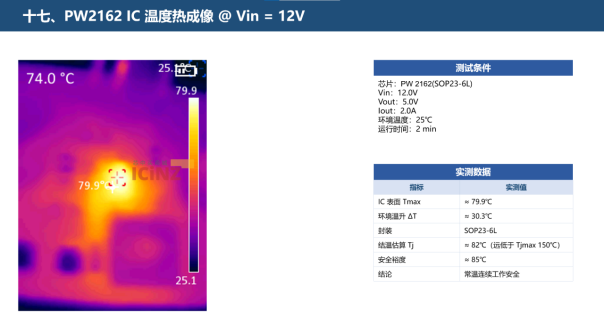

十七、PW2162 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2162(SOP23-6L)
Vin：12.0V
Vout：5.0V
Iout：2.0A
环境温度：25℃
运行时间：2 min

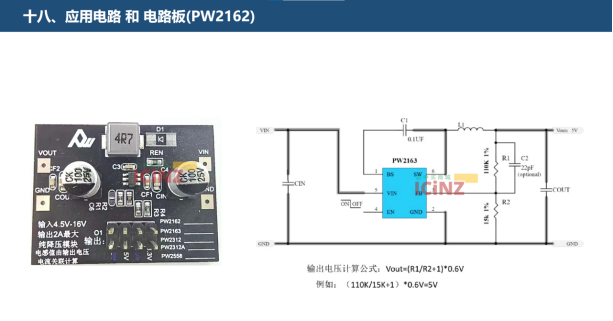

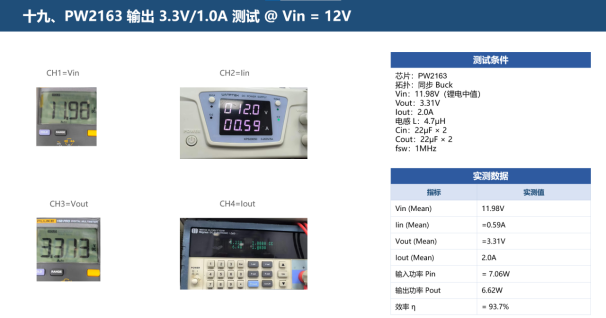

十九、PW2163 输出 3.3V/1.0A 测试 @ Vin = 12V
测试条件
芯片：PW2163
拓扑：同步 Buck
Vin：11.98V（锂电中值）
Vout：3.31V
Iout：2.0A
电感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz
二十、PW2163 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2163(SOP23-6L)
Vin：12.0V
Vout：3.3V
Iout：2.0A
环境温度：25℃
运行时间：2 min

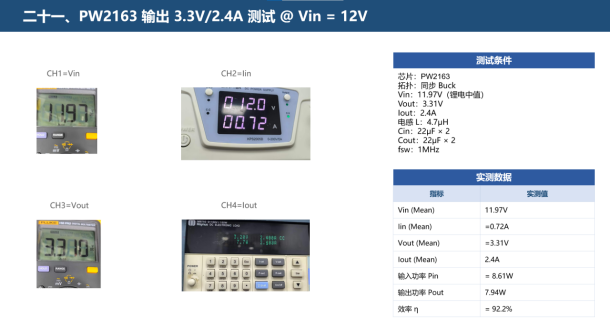

二十一、PW2163 输出 3.3V/2.4A 测试 @ Vin = 12V
测试条件
芯片：PW2163
拓扑：同步 Buck
Vin：11.97V（锂电中值）
Vout：3.31V
Iout：2.4A
电感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz

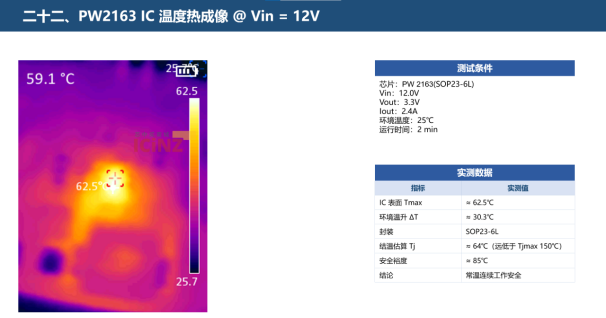

二十二、PW2163 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2163(SOP23-6L)
Vin：12.0V
Vout：3.3V
Iout：2.4A
环境温度：25℃
运行时间：2 min

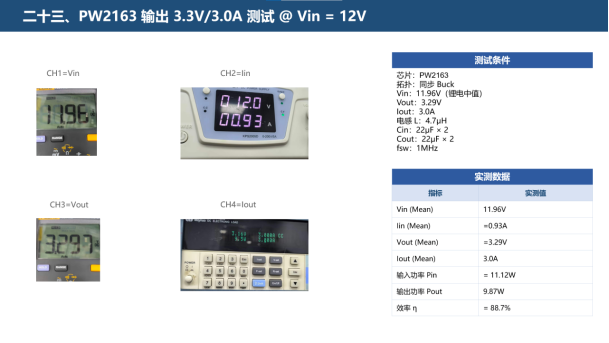

二十三、PW2163 输出 3.3V/3.0A 测试 @ Vin = 12V
测试条件
芯片：PW2163
拓扑：同步 Buck
Vin：11.96V（锂电中值）
Vout：3.29V
Iout：3.0A
电感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz
二十四、PW2163 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2163(SOP23-6L)
Vin：12.0V
Vout：3.3V
Iout：3.0A
环境温度：25℃
运行时间：2 min

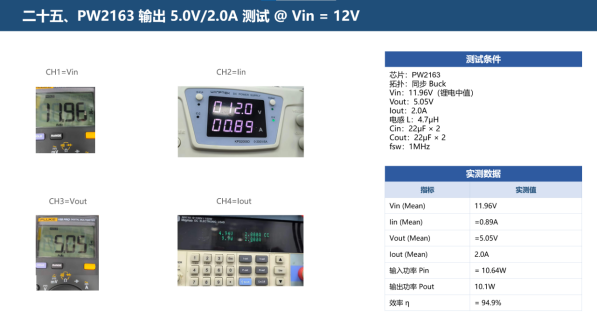

二十五、PW2163 输出 5.0V/2.0A 测试 @ Vin = 12V
测试条件
芯片：PW2163
拓扑：同步 Buck
Vin：11.96V（锂电中值）
Vout：5.05V
Iout：2.0A
电感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz

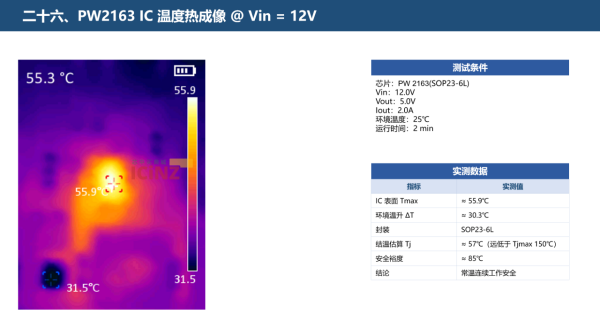

二十六、PW2163 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2163(SOP23-6L)
Vin：12.0V
Vout：5.0V
Iout：2.0A
环境温度：25℃
运行时间：2 min
二十七、PW2163 输出 5.0V/2.4A 测试 @ Vin = 12V
测试条件
芯片：PW2163
拓扑：同步 Buck
Vin：11.95V（锂电中值）
Vout：5.04V
Iout：2.4A
电感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz

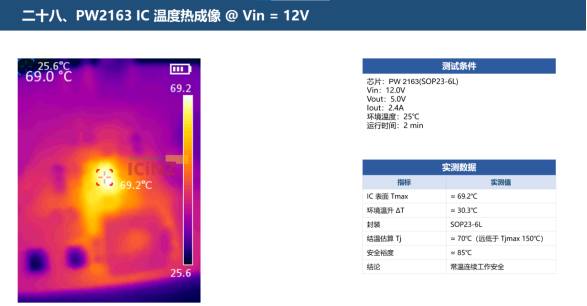

二十八、PW2163 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2163(SOP23-6L)
Vin：12.0V
Vout：5.0V
Iout：2.4A
环境温度：25℃
运行时间：2 min
二十九、PW2163 输出 5.0V/3.0A 测试 @ Vin = 12V
测试条件
芯片：PW2163
拓扑：同步 Buck
Vin：11.89V（锂电中值）
Vout：5.02V
Iout：3.0A
电感 L：4.7μH
Cin：22μF × 2
Cout：22μF × 2
fsw：1MHz

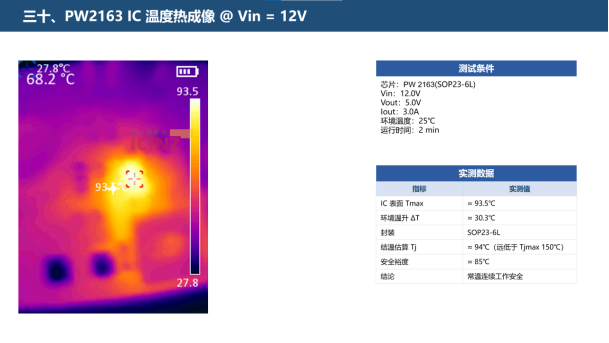

三十、PW2163 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2163(SOP23-6L)
Vin：12.0V
Vout：5.0V
Iout：3.0A
环境温度：25℃
运行时间：2 min

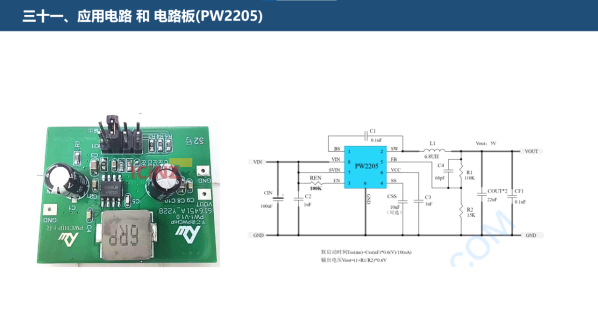

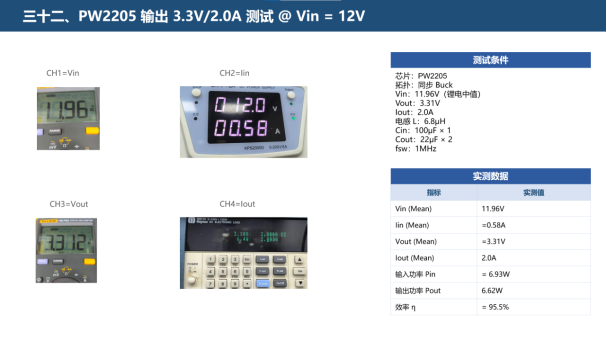

三十二、PW2205 输出 3.3V/2.0A 测试 @ Vin = 12V
测试条件
芯片：PW2205
拓扑：同步 Buck
Vin：11.96V（锂电中值）
Vout：3.31V
Iout：2.0A
电感 L：6.8μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

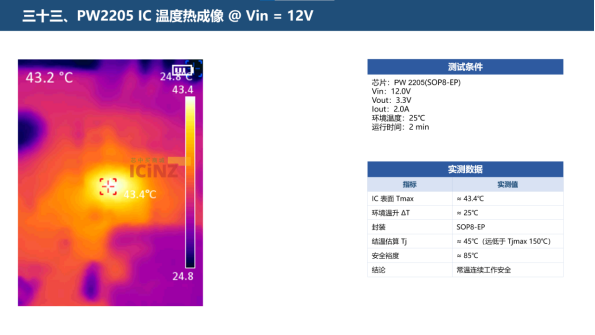

三十三、PW2205 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2205(SOP8-EP)
Vin：12.0V
Vout：3.3V
Iout：2.0A
环境温度：25℃
运行时间：2 min
三十四、PW2205 输出 3.3V/3.0A 测试 @ Vin = 12V
测试条件
芯片：PW2205
拓扑：同步 Buck
Vin：11.92V（锂电中值）
Vout：3.31V
Iout：3.0A
电感 L：6.8μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

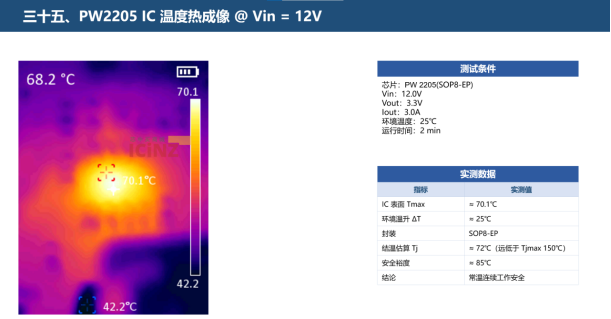

三十五、PW2205 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2205(SOP8-EP)
Vin：12.0V
Vout：3.3V
Iout：3.0A
环境温度：25℃
运行时间：2 min
三十六、PW2205 输出 3.3V/4.0A 测试 @ Vin = 12V
测试条件
芯片：PW2205
拓扑：同步 Buck
Vin：11.9V（锂电中值）
Vout：3.32V
Iout：4.0A
电感 L：6.8μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz
三十七、PW2815 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2205(SOP8-EP)
Vin：12.0V
Vout：3.3V
Iout：4.0A
环境温度：25℃
运行时间：2 min

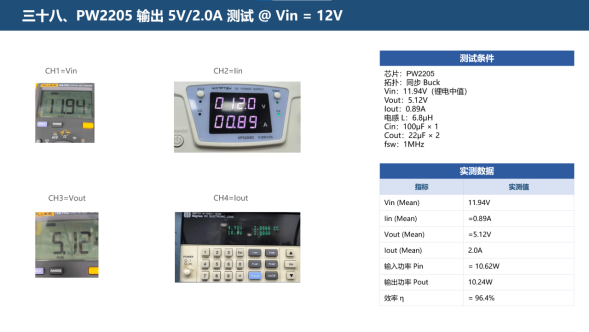

三十八、PW2205 输出 5V/2.0A 测试 @ Vin = 12V
测试条件
芯片：PW2205
拓扑：同步 Buck
Vin：11.94V（锂电中值）
Vout：5.12V
Iout：0.89A
电感 L：6.8μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

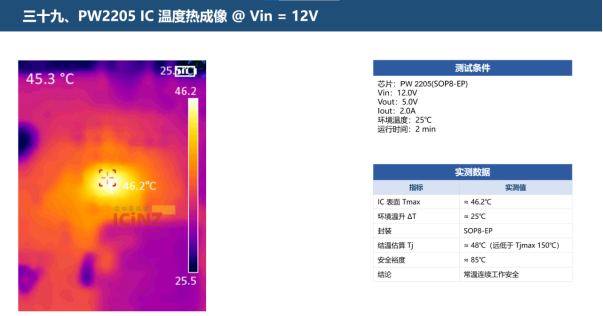

三十九、PW2205 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2205(SOP8-EP)
Vin：12.0V
Vout：5.0V
Iout：2.0A
环境温度：25℃
运行时间：2 min

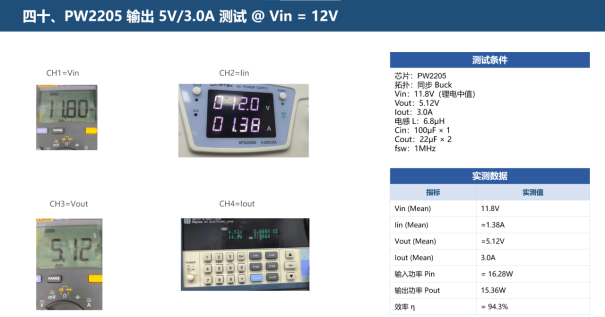

四十、PW2205 输出 5V/3.0A 测试 @ Vin = 12V
测试条件
芯片：PW2205
拓扑：同步 Buck
Vin：11.8V（锂电中值）
Vout：5.12V
Iout：3.0A
电感 L：6.8μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

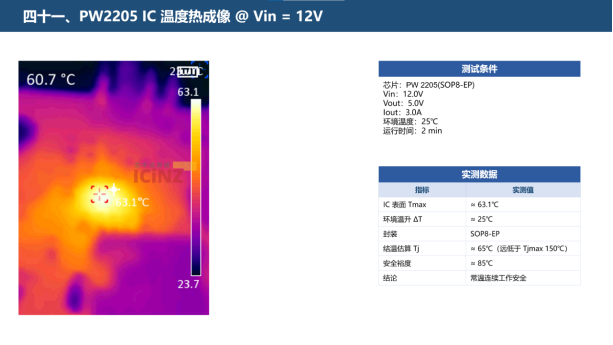

四十一、PW2205 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2205(SOP8-EP)
Vin：12.0V
Vout：5.0V
Iout：3.0A
环境温度：25℃
运行时间：2 min

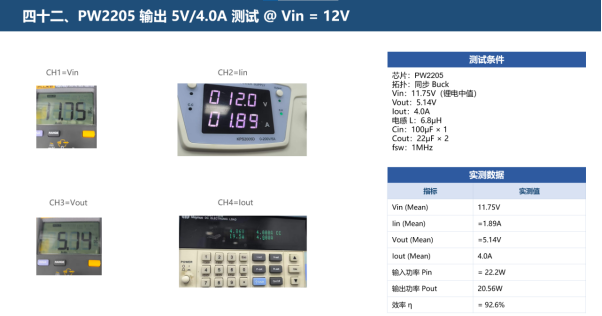

四十二、PW2205 输出 5V/4.0A 测试 @ Vin = 12V
测试条件
芯片：PW2205
拓扑：同步 Buck
Vin：11.75V（锂电中值）
Vout：5.14V
Iout：4.0A
电感 L：6.8μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

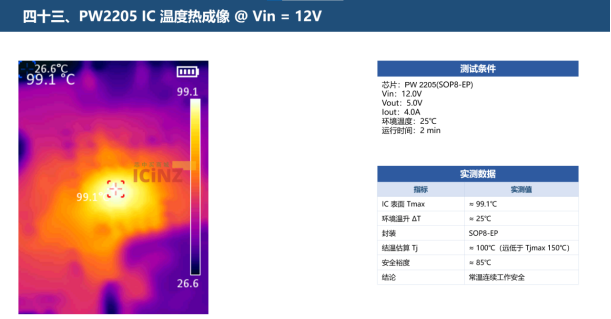

四十三、PW2205 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2205(SOP8-EP)
Vin：12.0V
Vout：5.0V
Iout：4.0A
环境温度：25℃
运行时间：2 min

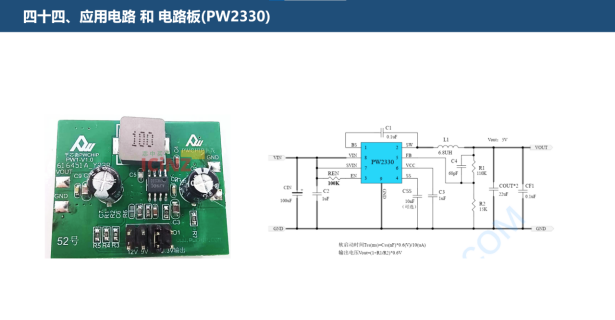

四十五、PW2330 输出 3.3V/1.0A 测试 @ Vin = 12V
测试条件
芯片：PW2330
拓扑：同步 Buck
Vin：12.0V（锂电中值）
Vout：3.3V
Iout：1.0A
电感 L：10μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

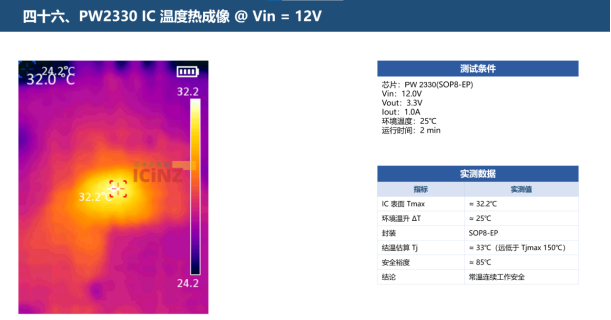

四十六、PW2330 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2330(SOP8-EP)
Vin：12.0V
Vout：3.3V
Iout：1.0A
环境温度：25℃
运行时间：2 min
四十七、PW2330 输出 3.3V/2.0A 测试 @ Vin = 12V
测试条件
芯片：PW2330
拓扑：同步 Buck
Vin：11.99V（锂电中值）
Vout：3.3V
Iout：2.0A
电感 L：10μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

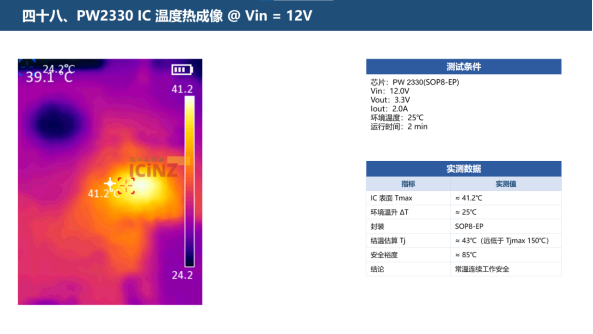

四十八、PW2330 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2330(SOP8-EP)
Vin：12.0V
Vout：3.3V
Iout：2.0A
环境温度：25℃
运行时间：2 min
四十九、PW2330 输出 3.3V/2.4A 测试 @ Vin = 12V
测试条件
芯片：PW2330
拓扑：同步 Buck
Vin：12.0V（锂电中值）
Vout：3.3V
Iout：2.4A
电感 L：10μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

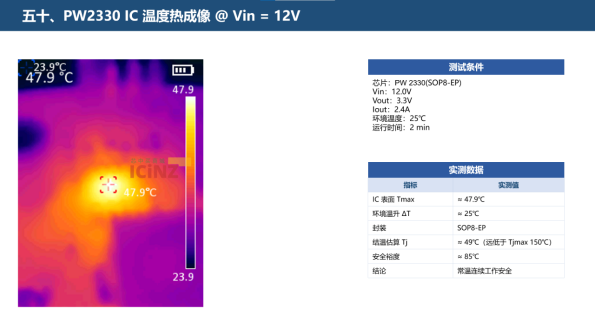

五十、PW2330 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2330(SOP8-EP)
Vin：12.0V
Vout：3.3V
Iout：2.4A
环境温度：25℃
运行时间：2 min
五十一、PW2330 输出 5.0V/1.0A 测试 @ Vin = 12V
测试条件
芯片：PW2330
拓扑：同步 Buck
Vin：12.0V（锂电中值）
Vout：5.13V
Iout：1.0A
电感 L：10μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

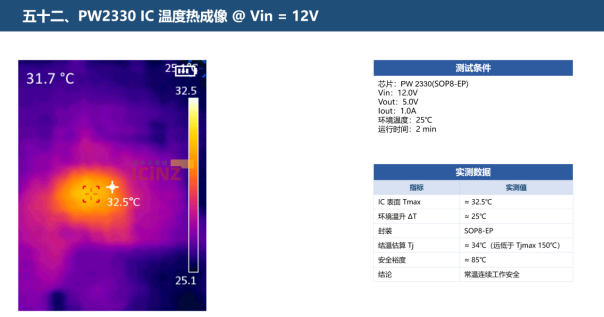

五十二、PW2330 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2330(SOP8-EP)
Vin：12.0V
Vout：5.0V
Iout：1.0A
环境温度：25℃
运行时间：2 min
五十三、PW2330 输出 5.0V/2.0A 测试 @ Vin = 12V
测试条件
芯片：PW2330
拓扑：同步 Buck
Vin：11.96V（锂电中值）
Vout：5.11V
Iout：2.0A
电感 L：10μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz
五十四、PW2330 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2330(SOP8-EP)
Vin：12.0V
Vout：5.0V
Iout：2.0A
环境温度：25℃
运行时间：2 min

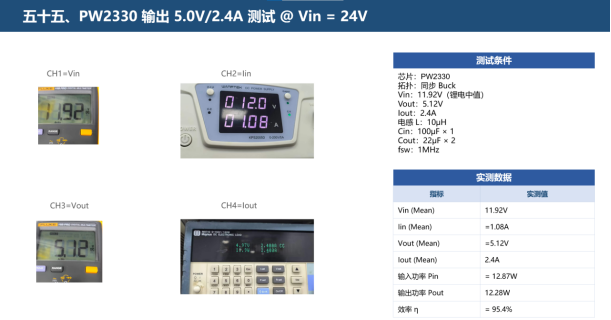

五十五、PW2330 输出 5.0V/2.4A 测试 @ Vin = 24V
测试条件
芯片：PW2330
拓扑：同步 Buck
Vin：11.92V（锂电中值）
Vout：5.12V
Iout：2.4A
电感 L：10μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

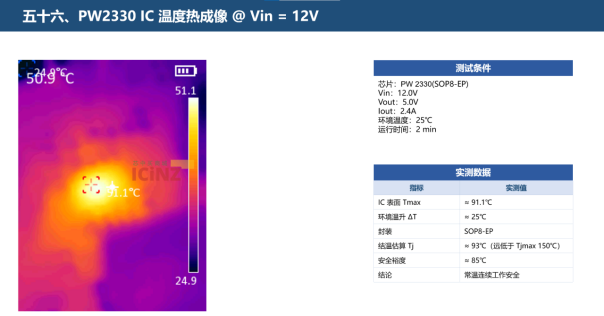

五十六、PW2330 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2330(SOP8-EP)
Vin：12.0V
Vout：5.0V
Iout：2.4A
环境温度：25℃
运行时间：2 min

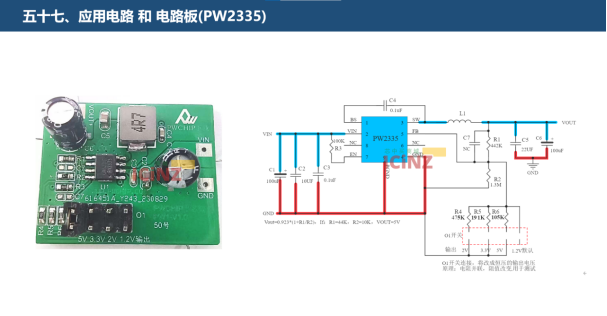

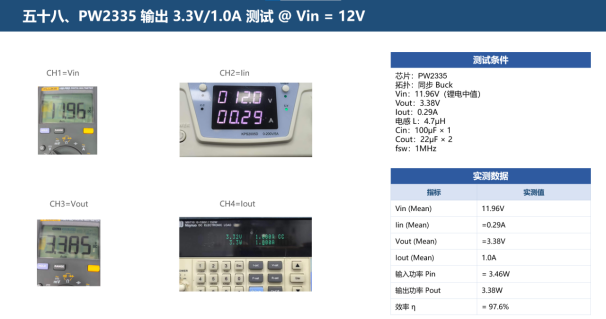

五十八、PW2335 输出 3.3V/1.0A 测试 @ Vin = 12V
测试条件
芯片：PW2335
拓扑：同步 Buck
Vin：11.96V（锂电中值）
Vout：3.38V
Iout：0.29A
电感 L：4.7μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

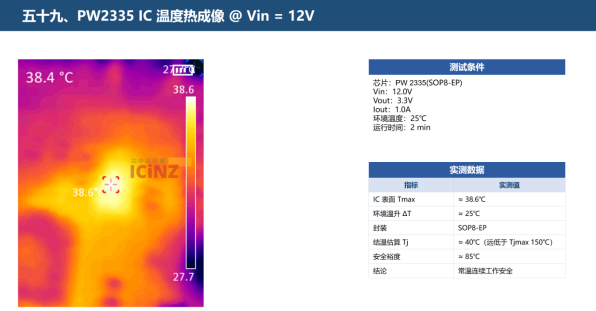

五十九、PW2335 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2335(SOP8-EP)
Vin：12.0V
Vout：3.3V
Iout：1.0A
环境温度：25℃
运行时间：2 min

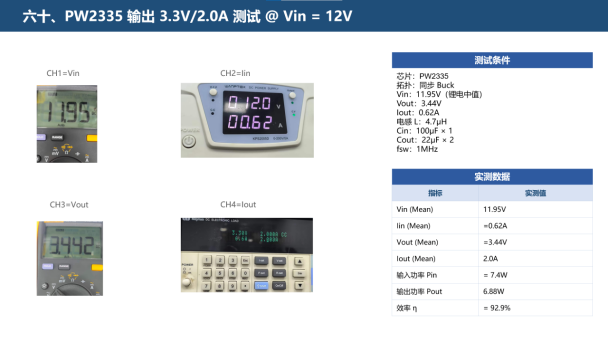

六十、PW2335 输出 3.3V/2.0A 测试 @ Vin = 12V
测试条件
芯片：PW2335
拓扑：同步 Buck
Vin：11.95V（锂电中值）
Vout：3.44V
Iout：0.62A
电感 L：4.7μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

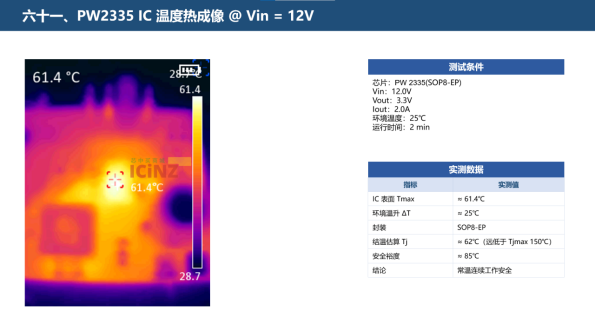

六十一、PW2335 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2335(SOP8-EP)
Vin：12.0V
Vout：3.3V
Iout：2.0A
环境温度：25℃
运行时间：2 min
六十二、PW2335 输出 3.3V/2.4A 测试 @ Vin = 12V
测试条件
芯片：PW2335
拓扑：同步 Buck
Vin：11.93V（锂电中值）
Vout：3.51V
Iout：2.4A
电感 L：4.7μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

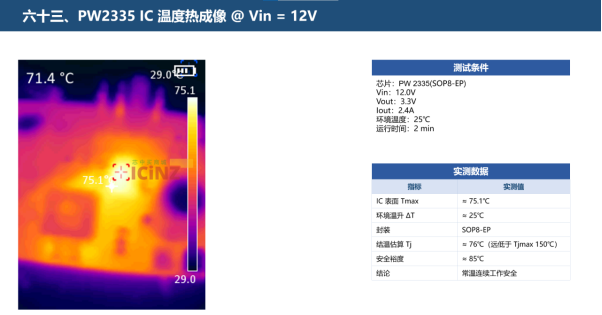

六十三、PW2335 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2335(SOP8-EP)
Vin：12.0V
Vout：3.3V
Iout：2.4A
环境温度：25℃
运行时间：2 min

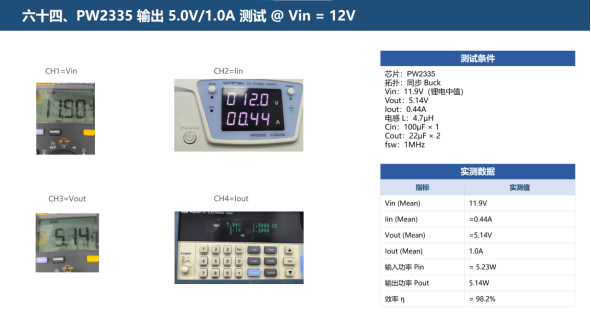

六十四、PW2335 输出 5.0V/1.0A 测试 @ Vin = 12V
测试条件
芯片：PW2335
拓扑：同步 Buck
Vin：11.9V（锂电中值）
Vout：5.14V
Iout：0.44A
电感 L：4.7μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

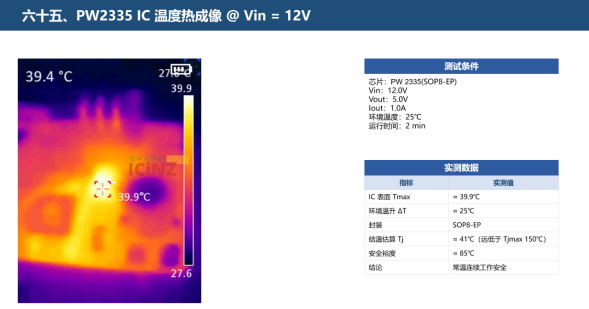

六十五、PW2335 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2335(SOP8-EP)
Vin：12.0V
Vout：5.0V
Iout：1.0A
环境温度：25℃
运行时间：2 min

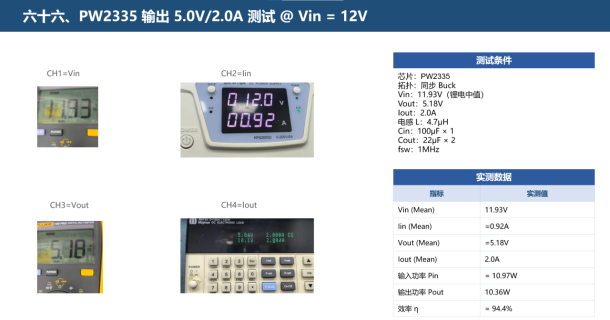

六十六、PW2335 输出 5.0V/2.0A 测试 @ Vin = 12V
测试条件
芯片：PW2335
拓扑：同步 Buck
Vin：11.93V（锂电中值）
Vout：5.18V
Iout：2.0A
电感 L：4.7μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

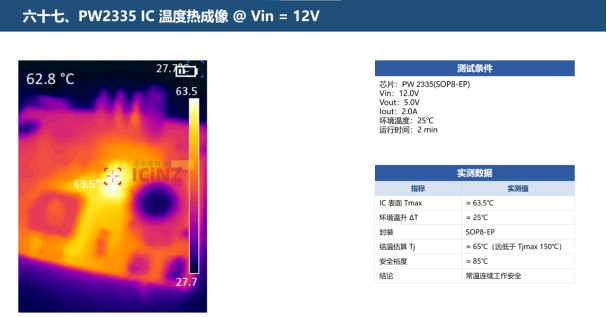

六十七、PW2335 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2335(SOP8-EP)
Vin：12.0V
Vout：5.0V
Iout：2.0A
环境温度：25℃
运行时间：2 min

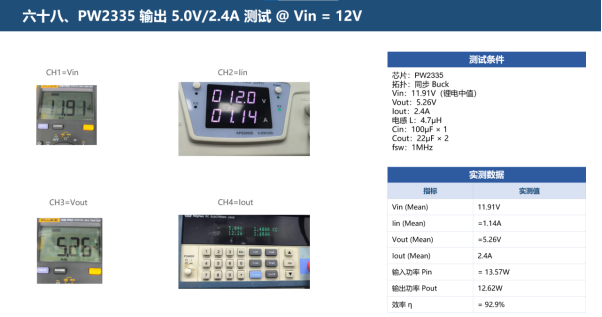

六十八、PW2335 输出 5.0V/2.4A 测试 @ Vin = 12V
测试条件
芯片：PW2335
拓扑：同步 Buck
Vin：11.91V（锂电中值）
Vout：5.26V
Iout：2.4A
电感 L：4.7μH
Cin：100μF × 1
Cout：22μF × 2
fsw：1MHz

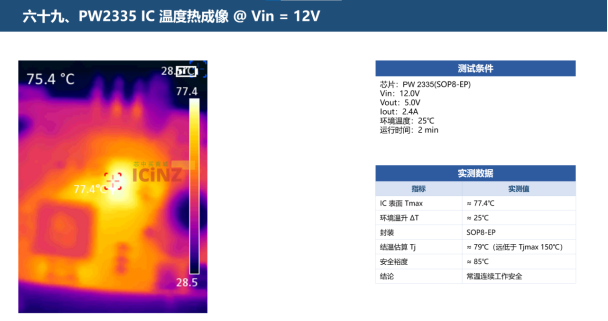

六十九、PW2335 IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2335(SOP8-EP)
Vin：12.0V
Vout：5.0V
Iout：2.4A
环境温度：25℃
运行时间：2 min

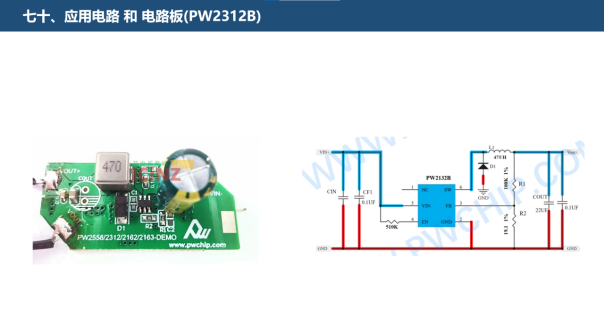

七十一、PW2312B 输出 3.3V/0.3A 测试 @ Vin = 12V
测试条件
芯片：PW2312B
拓扑：异步 Buck
Vin：12.07V（锂电中值）
Vout：3.3V
Iout：0.3A
电感 L：47μH
Cin：47μF × 1
Cout：22μF × 1
fsw：1MHz

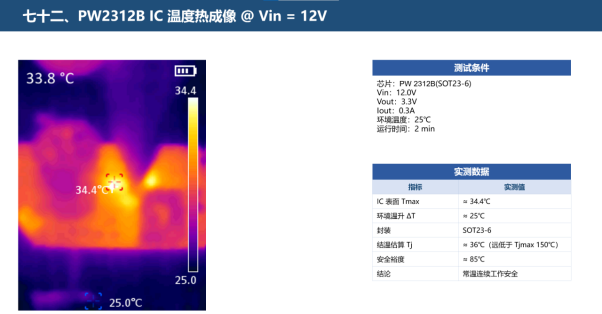

七十二、PW2312B IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2312B(SOT23-6)
Vin：12.0V
Vout：3.3V
Iout：0.3A
环境温度：25℃
运行时间：2 min

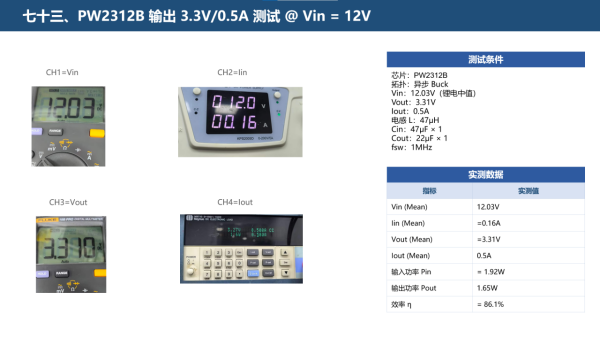

七十三、PW2312B 输出 3.3V/0.5A 测试 @ Vin = 12V
测试条件
芯片：PW2312B
拓扑：异步 Buck
Vin：12.03V（锂电中值）
Vout：3.31V
Iout：0.5A
电感 L：47μH
Cin：47μF × 1
Cout：22μF × 1
fsw：1MHz

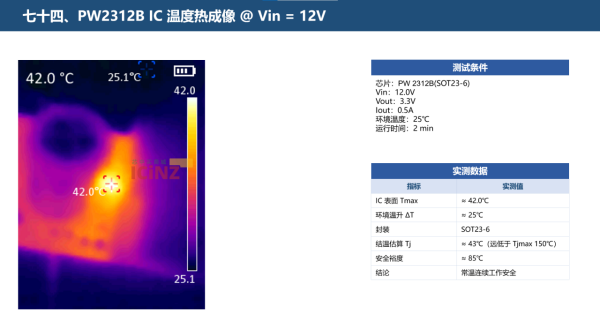

七十四、PW2312B IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2312B(SOT23-6)
Vin：12.0V
Vout：3.3V
Iout：0.5A
环境温度：25℃
运行时间：2 min

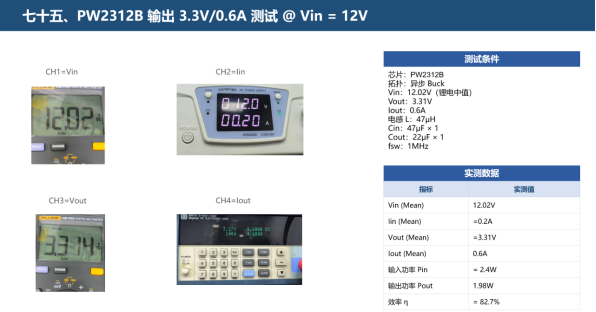

七十五、PW2312B 输出 3.3V/0.6A 测试 @ Vin = 12V
测试条件
芯片：PW2312B
拓扑：异步 Buck
Vin：12.02V（锂电中值）
Vout：3.31V
Iout：0.6A
电感 L：47μH
Cin：47μF × 1
Cout：22μF × 1
fsw：1MHz

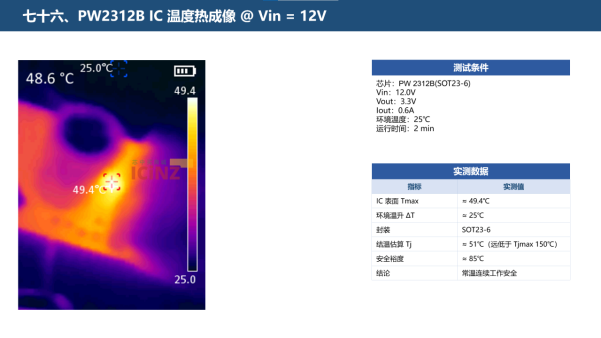

七十六、PW2312B IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2312B(SOT23-6)
Vin：12.0V
Vout：3.3V
Iout：0.6A
环境温度：25℃
运行时间：2 min
七十七、PW2312B 输出 5.0V/0.3A 测试 @ Vin = 12V
测试条件
芯片：PW2312B
拓扑：异步 Buck
Vin：12.06V（锂电中值）
Vout：5.08V
Iout：0.3A
电感 L：47μH
Cin：47μF × 1
Cout：22μF × 1
fsw：1MHz
七十八、PW2312B IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2312B(SOT23-6)
Vin：12.0V
Vout：5.0V
Iout：0.3A
环境温度：25℃
运行时间：2 min

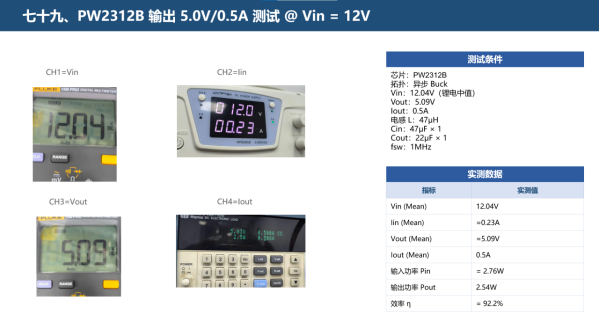

七十九、PW2312B 输出 5.0V/0.5A 测试 @ Vin = 12V
测试条件
芯片：PW2312B
拓扑：异步 Buck
Vin：12.04V（锂电中值）
Vout：5.09V
Iout：0.5A
电感 L：47μH
Cin：47μF × 1
Cout：22μF × 1
fsw：1MHz

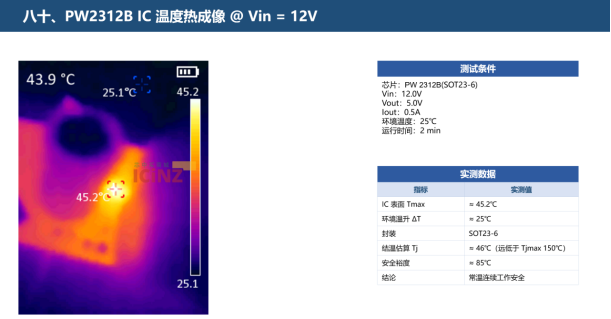

八十、PW2312B IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2312B(SOT23-6)
Vin：12.0V
Vout：5.0V
Iout：0.5A
环境温度：25℃
运行时间：2 min

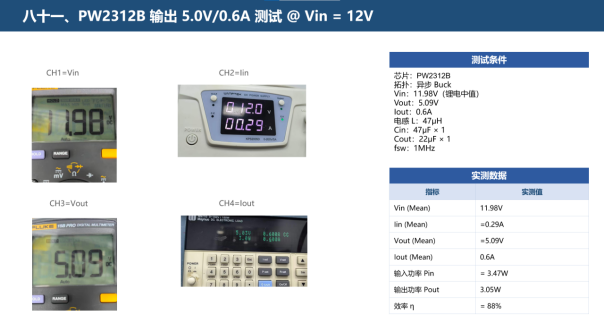

八十一、PW2312B 输出 5.0V/0.6A 测试 @ Vin = 12V
测试条件
芯片：PW2312B
拓扑：异步 Buck
Vin：11.98V（锂电中值）
Vout：5.09V
Iout：0.6A
电感 L：47μH
Cin：47μF × 1
Cout：22μF × 1
fsw：1MHz

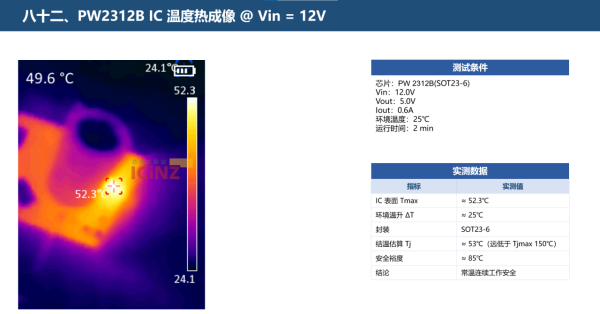

八十二、PW2312B IC 温度热成像 @ Vin = 12V
测试条件
芯片：PW 2312B(SOT23-6)
Vin：12.0V
Vout：5.0V
Iout：0.6A
环境温度：25℃
运行时间：2 min
