AI芯片架构持续演进，静电威胁呈指数级上升。大模型训练与边缘端推理需求，推动云端GPU、NPU及车载AI处理器等算力芯片不断突破工艺极限，晶体管密度已迈进3nm节点。相较于传统通用芯片，AI芯片存在两大先天静电隐患：其一，大规模存储阵列与高速SerDes接口中，栅氧化层厚度被压缩至1nm量级，对静电冲击的耐受能力显著下降；其二，高频率切换的AI算力模块会引发内部电压瞬态剧烈波动，再加上外部插拔操作、人体接触及PCB组装摩擦引入的静电放电（ESD），极易使器件出现不可见的潜在损伤或直接失效。

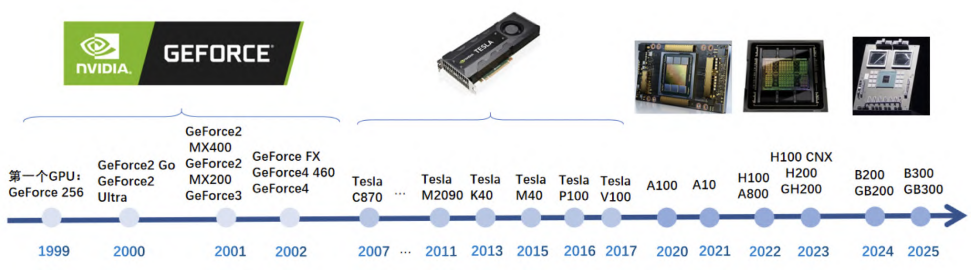

图1 芯片产品演进图（英伟达产品）
人体静电通常可释放数千伏高压，而日常环境中难以感知的摩擦起电，已足以破坏先进MOS管栅极完整性。一般消费级芯片按2kV人体模型（HBM）标准设计即可，但面向自动驾驶与数据中心的高端AI芯片，其接口和内核算力单元须承受8kV以上的ESD事件，传统片内保护机制已难以应对。一旦AI芯片受ESD影响而失效，轻则系统宕机，重则在自动驾驶或服务器集群中引发重大安全事故。

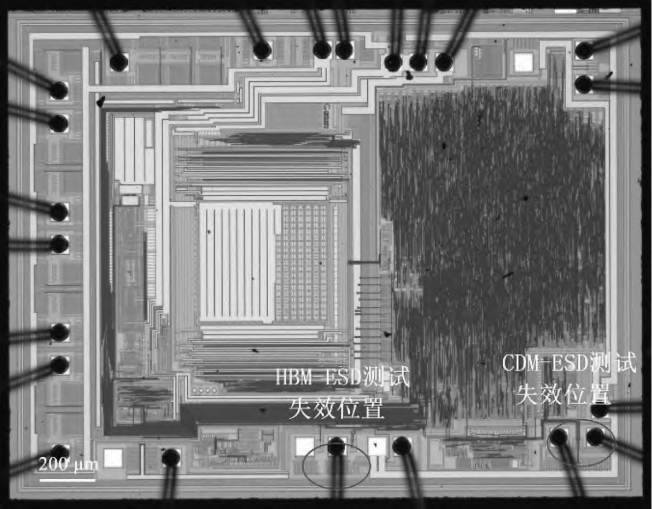

图2 HBM/CDM ESD测试失效图
AI芯片特有的ESD失效机制。AI芯片多采用异构集成架构，算力核心、HBM高带宽内存、多通道高速I/O等功能区域分布各異，各模块耐压等级差异明显，ESD破坏路径主要分为两类。
第一类为显性硬失效：静电高压直接贯穿栅氧化层，造成算力通路晶体管永久性短路，上电即报错，测试阶段易于定位；第二类为隐性软失效，这也是AI芯片量产环节最棘手的隐患。静电冲击并不会立刻烧毁器件，而是在栅区形成微小泄漏路径，初期芯片可正常运行，但随着长时间高负载推理任务运行，漏电不断累积，最终导致算力下降、模型精度漂移、偶发性死机等间歇异常。
大算力AI芯片长时间处于满载状态时，结温可超过120℃，高温会加速隐性ESD损伤的老化过程。数据中心服务器常需7×24小时不间断进行大模型训练，存在隐性ESD缺陷的芯片通常在3至6个月后出现性能退化，维护与替换开销远高于芯片本身成本。
当前AI芯片ESD防护普遍采用"片上集成＋片外辅助"双层架构：
- 片上集成优化
传统GGNMOS器件寄生电容大，易影响高速信号质量。现多用SCR可控硅方案，兼具低电容与高泄放能力，并按算力区域差异化部署：内核用小型低压SCR，高速接口配多级分段SCR阵列，兼顾防护与带宽。同时借助TCAD仿真，优化器件布局，减少面积占用。
- 片外辅助防护
在PCB电源与高速端口加装TVS阵列作为次级泄放通道；HBM封装中通过控制基板走线阻抗，缩短泄放回路，防止电荷堆积；封装时采用导电塑封料，加速静电导出。

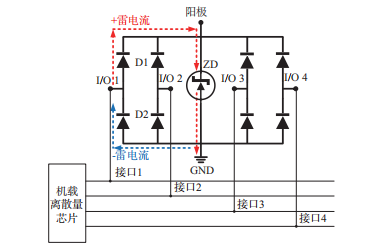

图3 四端口TVS阵列
- 全流程静电管控
从晶圆制造到整机组装全程防静电：3nm产线设防静电地面和离子风机；测试探针台加泄放回路；组装线人员佩戴防静电手环，杜绝人体接触放电。
随着AI芯片向2nm乃至1nm节点推进，栅介质耐压持续走低，ESD防护设计的重要性不断上升，已逐步前移至芯片前端规划阶段。以往研发重心优先保证算力和功耗指标，如今架构设计之初即需同步完成ESD仿真验证。
面向端侧轻量化AI应用，如智能摄像头和可穿戴处理器，芯片面积极为有限，微型化、超低寄生电容的SCR保护器件成为攻关方向；面向云端超大规模GPU，多芯片堆叠（MCM）架构中层间静电耦合问题日益突出，新型内嵌式ESD防护结构正逐渐替代传统分立器件方案。
此外，行业规范日趋严格，车载AI芯片已被纳入ISO 26262功能安全体系，ESD性能须满足严苛可靠性验证；数据中心AI加速卡新增长时间ESD循环冲击测试，以防止隐性静电缺陷批量流出。
静电放电无形无感，却是高精密AI芯片稳定运行的持久威胁。从先进工艺器件优化、芯片分区防护，到系统级静电管控，ESD保护已从附加功能升级为保障AI算力输出的核心基础。在大模型、自动驾驶与边缘智能加速落地的背景下，唯有推动静电防护技术与AI芯片工艺协同迭代，才能持续降低失效风险，确保各类智能系统长期稳定运行。
