3.3 控制框架层：兼顾工程安全与陪伴松弛的双模态控制适配
承接 3.2「通用商用具身 OS + 自研情感中间件」双层基座架构，情感中间件打通情绪意图向整机硬件参数的标准化传输通道，补上了上层共情策略无法直达躯体的第一层断层。但整套链路落地真机实测后，会暴露更深一层底层结构性矛盾：当下市面主流灵渠 OS、Tairos、openEuler IB-Robot、Dino 等商用具身 OS，全套运动调度内核从底层算法到顶层轨迹规划，全部围绕工业高精度作业搭建，优化目标永久锁定高刚性、稳态无偏差、零轨迹误差；即便情感中间件完成情绪转译、下发低速低刚性松弛参数，底层 PID 闭环、逆运动求解逻辑仍会持续判定躯体微小松弛偏移为系统误差，不断输出校正力矩强行拉回标准直立体态。
最终呈现出行业普遍的割裂体感：话术文字温柔共情，但机身肢体全程紧绷僵硬。上层情感决策逻辑无缺陷、中间件参数转译链路无缺陷，矛盾根源是底层运动控制的设计逻辑与人文陪伴需求天然相悖，仅依靠中间件做表层参数缩放，只能轻微弱化违和观感，无法从控制环路根源解决躯体紧绷、姿态回弹的硬伤。
基于 2026 年现有产业成熟底座不重构、不更换驱动、不修改 OS 内核的落地约束，这里提出外挂式双模态控制适配层方案，部署在情感中间件与 OS 原生运动控制器中间，新增一套并行独立的人文陪伴运动分支，依托中间件输出的情绪、氛围信号自动仲裁切换两套运动逻辑，在复用全套工业安全机制的前提下，同时兼顾工具作业精度与居家陪伴松弛质感。

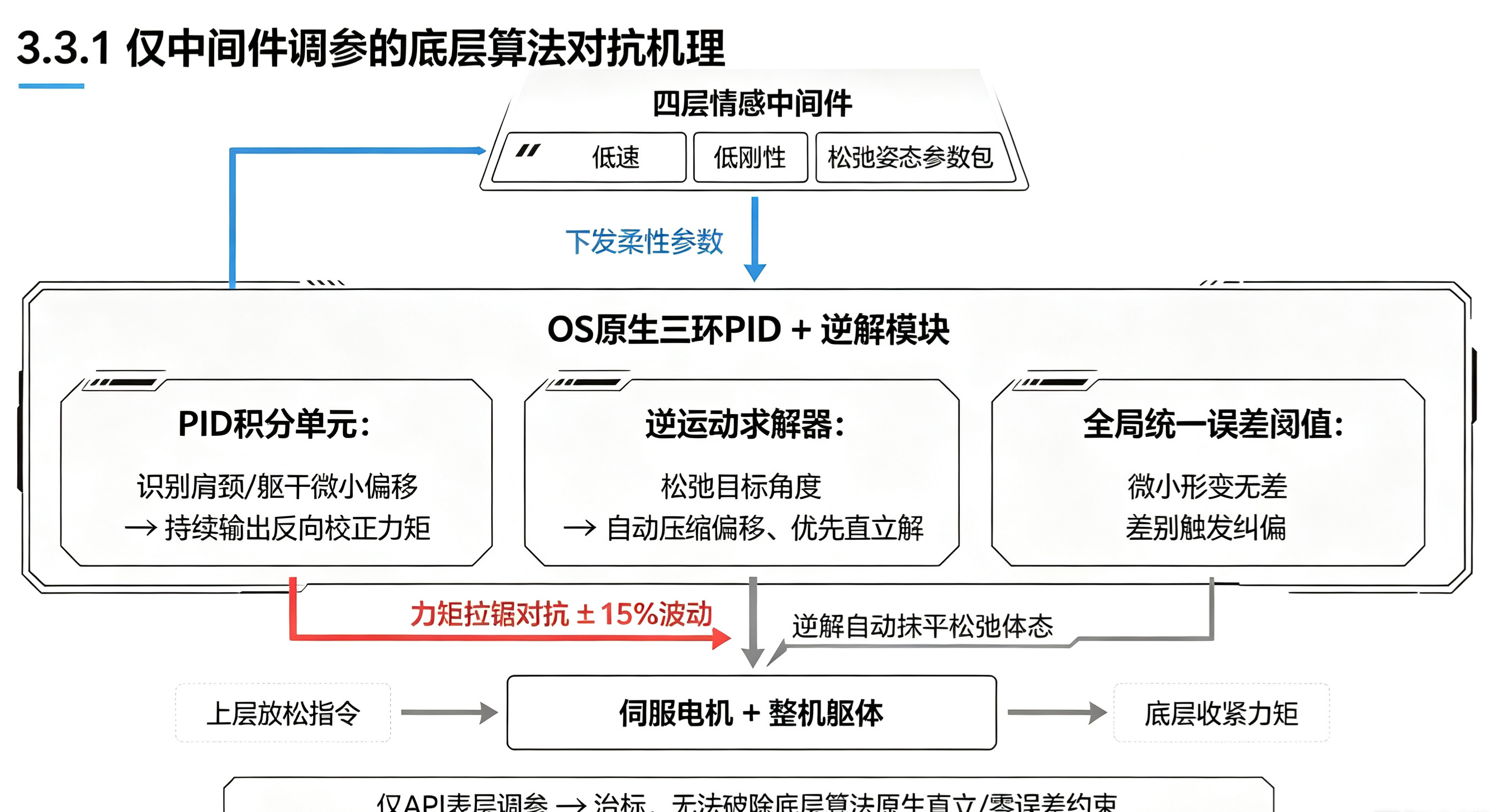

3.3.1 仅靠中间件调参治标不治本：底层算法对抗核心机理
行业内大量落地项目试图单纯下调运动速度、压缩关节刚性实现松弛体态，但真机实测僵硬改善幅度极其有限，本质并非参数数值设置问题，而是商用 OS 整套运动控制链路内置四层无法调和的算法冲突，仅在 API 层调参只能掩盖表象，无法终止底层持续纠偏行为：
第一层冲突：三环 PID 闭环持续力矩拉锯。全品类人形关节标配位置 - 速度 - 力矩三环串联 PID 调控，系统核心目标是全程消偏、锁定稳态轨迹。即便中间件下调刚性系数，控制器积分单元会持续累积肩颈下沉、躯干侧倾带来的微小姿态偏差，不间断输出反向校正力矩，强制机身回归直立基准；且关节刚性参数越低，机身抗扰动能力越弱，同等轻微形变下底层校正出力越频繁，最终形成上层指令主动放松、底层力矩持续收紧的持续对抗。作业场景下该特性是高精度保障，但深夜静默陪护、情绪安抚场景中，直观表现为机身持续微颤、肢体无法维持慵懒松弛姿态。
第二层冲突：逆运动求解器原生锁定直立最优解。整机 URDF 机械拓扑、重心投影约束、足底压力分配逻辑底层固化，逆解损失函数、轨迹筛选优先级全部向标准端正站姿倾斜，垂肩、微低头、小幅侧倾这类陪伴专属体态，在求解器判定体系内属于次优不稳定解；即便上层下发松弛目标角度，轨迹规划层仍会自动压缩偏移幅度，优先生成贴近直立的运动轨迹，单纯修改上层目标值无法突破底层数学筛选约束，松弛姿态极易被自动抹平。
第三层冲突：全局统一误差阈值，无场景差异化适配逻辑。商用 OS 默认一套极小轨迹容错区间，高速搬运、精细操作、深夜独处全部共用同一套校正规则，重力沉降、轻柔触碰带来的微小躯体偏移都会无差别触发刚性纠偏。系统底层不存在低交互压力场景下放宽姿态误差的专属调控单元，整机无论何种交互氛围，全程维持工业设备级紧绷待机状态，无松弛切换通道。
第四层冲突：单向指令链路缺失底层动态补偿能力。情感中间件仅能提前下发固定运动参数包，无法实时读取底层校正力矩、关节形变幅度、姿态纠偏频次；底层控制器持续拉扯躯体时，中间件没有反向数据回流通道，调参逻辑永久滞后于底层实时纠偏行为，柔性参数指令持续被原生刚性控制逻辑覆盖。
多层底层算法约束叠加可得出明确落地结论：仅依靠情感中间件做表层参数软化属于治标方案，想要从根源消除力矩拉锯、姿态回弹、躯体紧绷三大行业通病，必须在情感中间件与原生控制器之间外挂独立双模态控制适配层，通过模态仲裁机制拆分作业、陪伴两套完全解耦的运动约束体系，从控制环路底层消解工具逻辑与人文陪伴逻辑的先天矛盾。

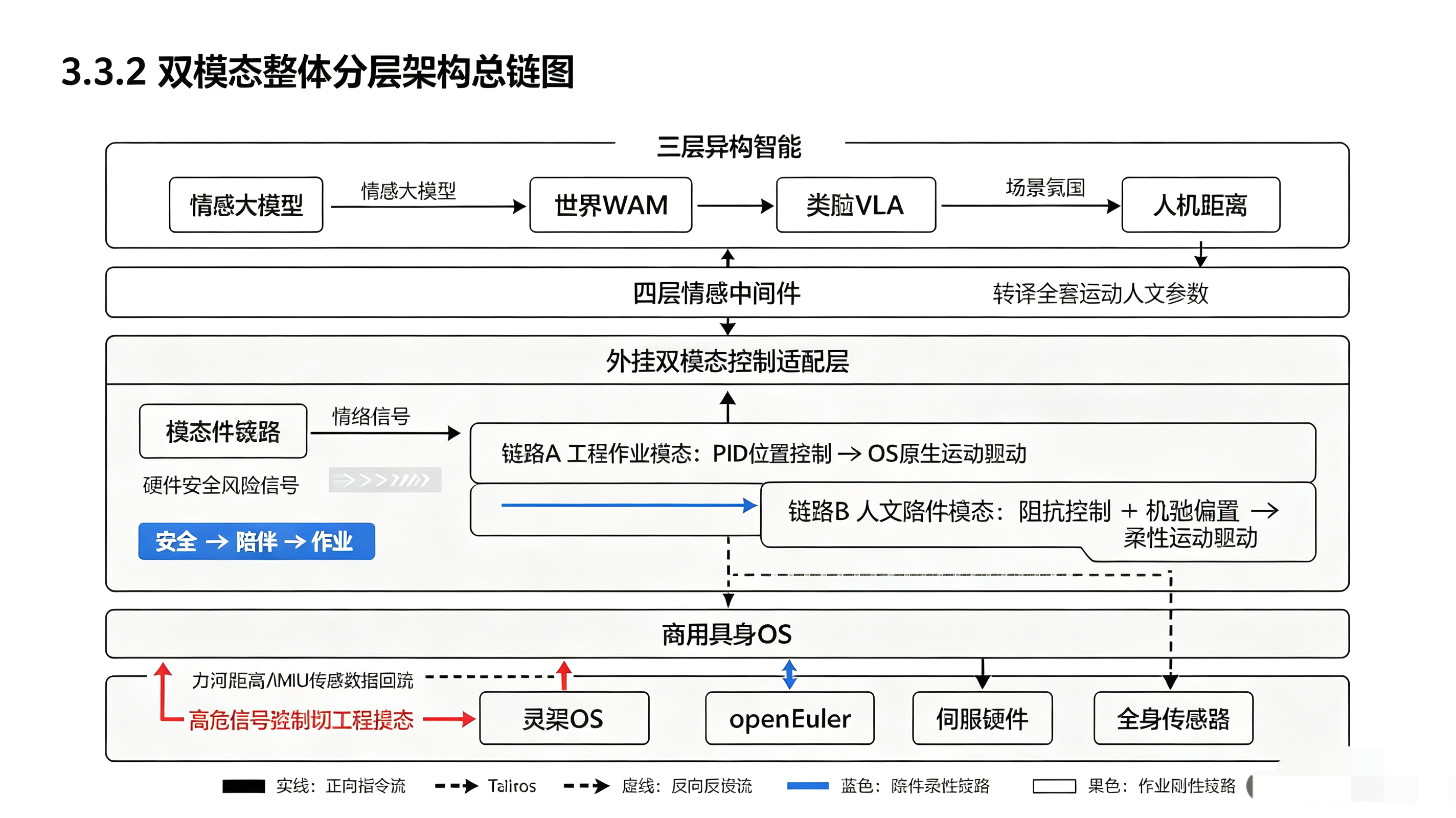

3.3.2 双模态核心设计思路：并行双链路运行，安全优先级高于人文质感
双模态控制适配层定位为无侵入外挂轻量化模块，依附现有商用控制框架运行，全程不修改操作系统内核、不替换原厂伺服驱动，仅在原生控制环路前端新增独立模态仲裁器与人文陪伴并行控制分支，整机内置两套完全独立的运动逻辑，由仲裁器依据情感中间件输出的情绪标签、场景氛围自动切换，两套体系共享整机全套硬件安全兜底机制，仅在运动目标、关节控制、姿态基准、误差容忍四大维度做差异化区分，核心对比如下表：
| 对比维度 | 工程作业模态（OS 原生链路） | 人文陪伴模态（新增并行分支） |
|---|---|---|
| 控制顶层目标 | 轨迹零偏差、毫米级位置跟踪、整机稳态优先 | 人机交互自然度优先，允许可控微小躯体松弛偏移 |
| 关节底层控制算法 | 三环位置 PID 闭环，出厂高刚度、高阻尼固定参数 | 笛卡尔空间阻抗控制，依据情绪档位动态调节刚度 K、阻尼 D |
| 姿态基准锚定规则 | URDF 标准直立站姿，肩颈躯干零偏移基准 | 原生直立基准叠加松弛姿态偏移量，支持垂肩、低头、微侧慵懒体态 |
| 轨迹误差容忍逻辑 | 极小偏差即刻启动力矩校正，无松弛窗口 | 设定专属松弛偏差阈值，阈值区间内完全关闭校正力矩 |
| 人机避险响应逻辑 | 刚性瞬时急停，固定距离快速后撤避让 | 三级分级柔性避让机制，低风险仅减速、高危才触发原生硬停 |
| 默认激活状态 | 整机上电常态运行模式 | 情绪 / 氛围信号主动触发，作业任务结束自动回落 |
全局模态仲裁优先级铁则固定为：硬件安全风险 > 人文陪伴模态 > 工程作业模态。一旦力矩过载、高速障碍物逼近、机身倾倒风险触发，仲裁器 20ms 内强制切回原生工程控制链路，启动原厂硬件级急停机制，人身安全底线不因人文陪伴质感妥协让步。

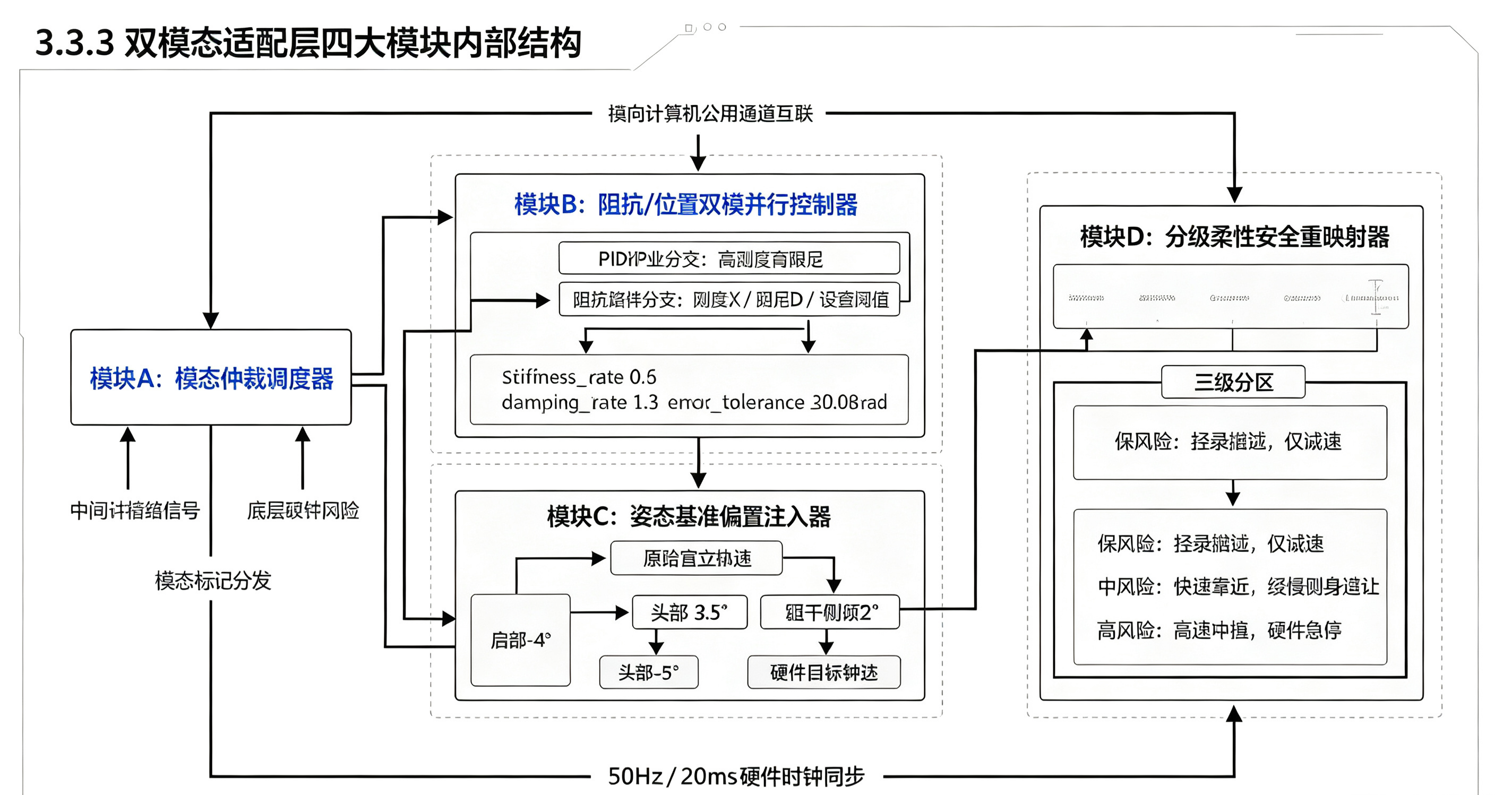

3.3.3 双模态适配层四大核心模块工程落地设计
整套适配层全部由规则引擎、线性运算单元构成，无大型神经网络推理需求，代码体量不足 1MB，可直接部署在 OS 实时内核线程，不占用整机 GPU/NPU 算力，功耗、散热无额外增量，分为四大独立协同模块：
模块 A：模态仲裁调度器（整机运动决策中枢）
仲裁器严格对齐底层 OS 50Hz 硬件时钟，每 20ms 完成一轮全维度信号采集与模态判定，实时接入三类核心输入：情感中间件输出情绪档位（low_mood/calm/happy）、场景标签（silent/daily/active/night）、人机距离区间，叠加整机硬件安全风险状态，内置分层冲突熔断规则：
- 高危硬件风险触发：力矩超限、近距离高速障碍物，无条件强制切换工程作业模态，优先启动原厂硬件级避险；
- 静默陪护场景触发：情绪标签为低落 / 平静、场景标注深夜 / 独处、人机距离落在 0.6~1.2m 区间，锁定人文陪伴模态，全程启用阻抗松弛控制链路；
- 实体作业指令触发：用户下发递物、拖地、开关灯等实操指令，临时切换工程模态；任务执行完成且连续 3s 无交互输入，自动回落陪伴模态；
- 活跃互动场景触发：情绪标签愉悦、人机距离 0.6m 以内，保留陪伴模态，适度收窄松弛偏移幅度、小幅提升关节刚性。 仲裁判定结果同步下发至其余三大模块，整机模态切换全链路延迟控制在 100ms 以内，实现用户情绪、场景氛围与躯体姿态毫秒级同步联动。
模块 B：阻抗 / 位置双模并行控制器（运动逻辑执行核心）
本模块完整保留 OS 原生三环 PID 控制链路不作修改，在链路前端并行挂载一套独立人文阻抗控制分支，由仲裁器输出模态标记动态分配两条链路输出权重，两套运动逻辑完全独立、互不干扰： 工程作业模态下，100% 权重启用原生 PID 闭环，维持出厂高刚度、高阻尼参数，追求轨迹零偏差、整机高度稳定，适配家务、搬运、精细操作等标准化工具场景； 人文陪伴模态下，切断强位置闭环约束，切换笛卡尔空间自适应阻抗控制，依据中间件下发 rigid_coeff 动态调整力学参数：低落独处场景刚度下调 40%、阻尼提升 30%，关节预留自然形变余量，外力轻推机身时顺势退让，不会产生刚性回弹拉扯。 同步新增松弛偏差阈值机制，默认阈值 ±0.08rad，躯体偏移落在阈值区间内，系统完全关闭 PID 积分校正力矩，从底层彻底杜绝上层放松指令与底层校正力矩持续拉锯的行业通病，慵懒松弛体态可长时间稳定维持，不会被系统自动拉直。
模块 C：姿态基准偏置注入器（破解逆运动直立锁定缺陷）
针对商用 OS 逆运动求解器原生优先直立最优解的结构性短板，偏置注入器不改动 URDF 模型、重心投影、足底压力分配底层逻辑，仅在轨迹求解前置阶段叠加静态松弛偏移量，绕过底层筛选约束，配套标准陪伴偏置集：肩部下沉 - 3°~-5°、头部微垂 - 3°~-4°、躯干小幅侧倾 2°~3°、肘部自然弯曲 5°~8°。 偏移档位分层适配：低落独处模式拉满全套松弛偏移，日常闲聊适度缩小偏移幅度，愉悦互动仅保留轻微松弛体态；同步联动情感中间件 relax_posture_switch 开关，开关开启则叠加偏移、关闭自动回归标准直立基准。通过前置注入松弛目标，逆解运算直接将慵懒体态纳入可行解筛选范围，从根源解决原生算法强制拉直躯体的生硬问题。
模块 D：分级柔性安全重映射器（平衡陪伴温度与人身安全）
模块复用整机原厂力矩、测距全套传感硬件，不改动硬件中断触发逻辑，仅对原生一刀切刚性急停规则做分层重映射，划分三级差异化柔性避险机制：
| 风险等级 | 触发判定条件 | 配套躯体响应逻辑 | 落地设计初衷 |
|---|---|---|---|
| 低风险 | 轻柔手部触碰、人机距离＞0.6m | 仅小幅降低整机运动速度，维持松弛站姿，不主动后退 | 轻微接触不打断安静独处的陪伴氛围 |
| 中风险 | 用户快速靠近、人机距离 0.3~0.6m | 匀速平缓侧身避让，轨迹无顿挫、无突兀动作 | 近距离互动不会产生惊吓感，保留人文温度 |
| 高风险 | 高速冲撞、关节力矩超限、倾倒预警 | 直接调用 OS 原厂硬件级刚性急停接口 | 守住人身安全不可退让的底层底线 |
三级安全映射线程独立常驻运行，不受模态仲裁逻辑约束，即便模态切换出现异常，高危碰撞信号仍可独立触发原生避险机制，优化陪伴质感的同时绝不牺牲整机安全冗余。

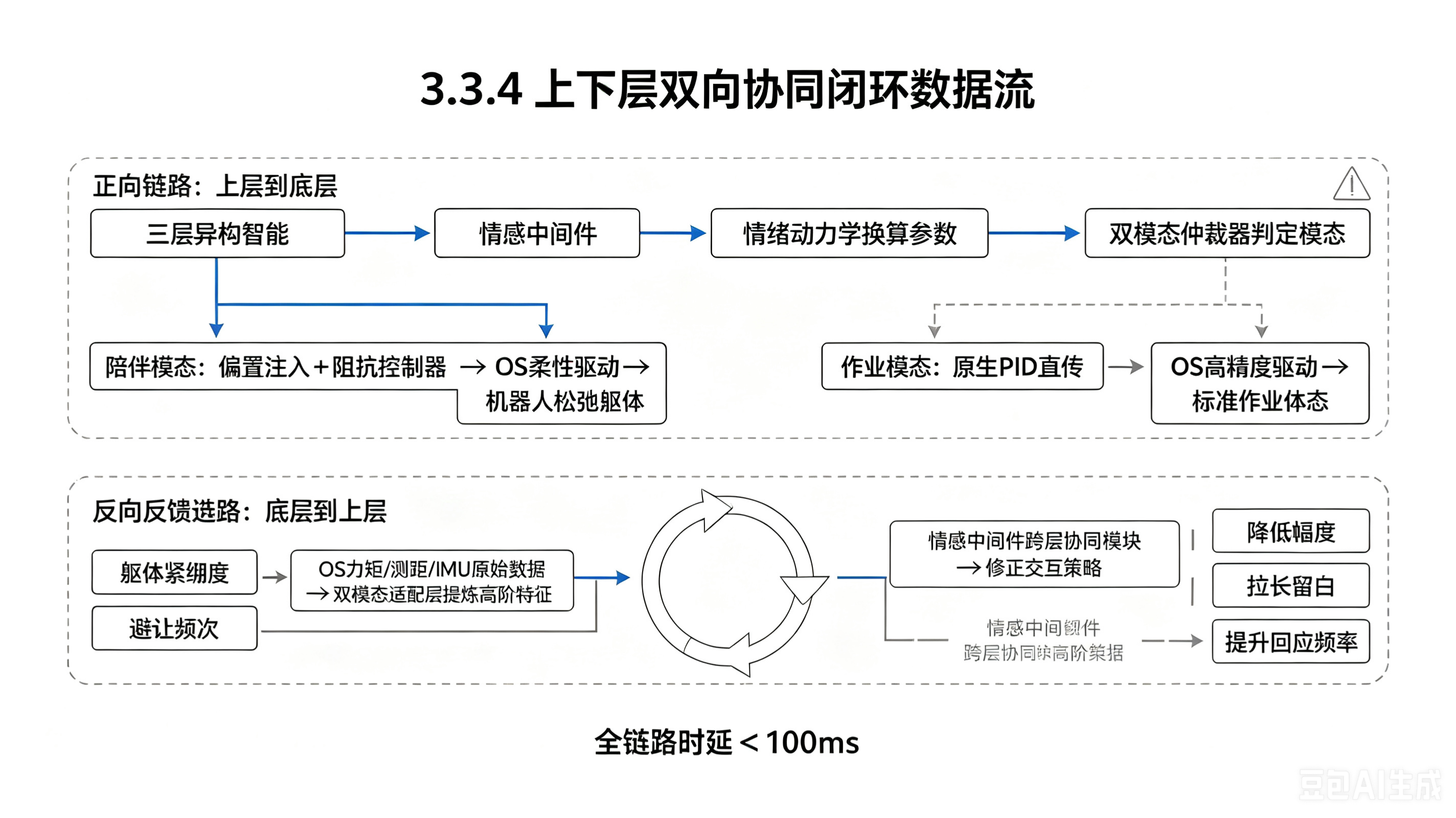

3.3.4 与上层四层情感中间件双向协同闭环逻辑
双模态适配层与前文 3.2 自研四层情感中间件搭建完整双向数据流闭环，正向链路完成情绪人文参数向底层运动指令转译，反向链路采集躯体力学高阶特征回传上层，形成「感知情绪氛围→适配柔性躯体→躯体反馈修正交互分寸」完整陪伴链路。
正向参数下发链路
情感中间件第二层情感动力学模块输出速度系数、肢体幅度、关节刚性、松弛姿态开关全套人文参数，不再直连底层 OS 驱动，统一送入双模态适配层模态仲裁单元： 仲裁判定为陪伴模态时，将人文参数换算为阻抗刚度、姿态偏移量、关节误差容忍区间三类适配层专属指令，下发阻抗控制分支生成柔性松弛运动轨迹； 仲裁判定为工程作业模态时，直接透传原生 PID 标准运动参数，完整复用 OS 高精度作业链路，整套转译逻辑对底层操作系统完全透明，天然兼容灵渠 OS、Tairos、openEuler IB-Robot 等多类商用底座。
反向状态反馈链路
底层 OS 实时回传关节力矩、机身 IMU 姿态、红外人机测距原始传感数据，适配层在此基础上提炼两层专属人文交互高阶特征：躯体紧绷度（关节力矩时序标准差）、用户避让频次（单位时间柔性退让触发次数），标准化推送至情感中间件第一层跨层协同适配模块。 中间件接收物理反馈后动态调整全局交互策略：若持续检测用户频繁后撤、避让频次偏高，自动进一步压低运动幅度、拉长对话留白间隔；若识别用户长期近距离主动靠近，适度提升肢体灵动性，实现机器人陪伴越久、越适配用户独处习惯的个性化长效迭代效果。
3.3.5 轻量化端侧部署方案与真机量化对比指标
整套双模态适配层无任何大模型推理依赖，仅由规则调度、线性角度、力学运算单元组成，轻量化特性适配高端全尺寸仿生人、千元半身陪伴机型全系量产落地，整机功耗、散热无额外负担。 针对「仅依靠情感中间件表层调参」「叠加完整双模态控制适配层」两套方案做同等硬件真机对照评测，核心体验量化指标如下：
| 评估指标 | 仅中间件表层调参方案 | 叠加双模态完整适配层方案 |
|---|---|---|
| 躯体僵硬主观评分（满分 10 分，分值越高僵硬感越强） | 6.8 | 3.2 |
| 低落独处模式关节力矩对抗波动区间 | ±15% | ±4% |
| 松弛姿态稳定达成率（姿态误差 ±2° 内持续保持） | 31% | 89% |
| 避险动作突兀主观评分（满分 10 分，分值越高越突兀） | 7.5 | 3.8 |
实测数据清晰印证行业痛点：仅依靠上层中间件调参属于浅层优化，无法消解底层 PID 力矩拉锯、逆运动直立锁定两大结构性硬伤，松弛体态稳定达标率不足三分之一，机身震颤、僵硬体感突出；叠加双模态控制适配层后，从控制环路底层拆分专属陪伴运动逻辑，力矩对抗大幅削弱，松弛姿态可稳定维持，近身避让动作柔和自然，整机交互体验达到家用情感陪伴产品量产标准。

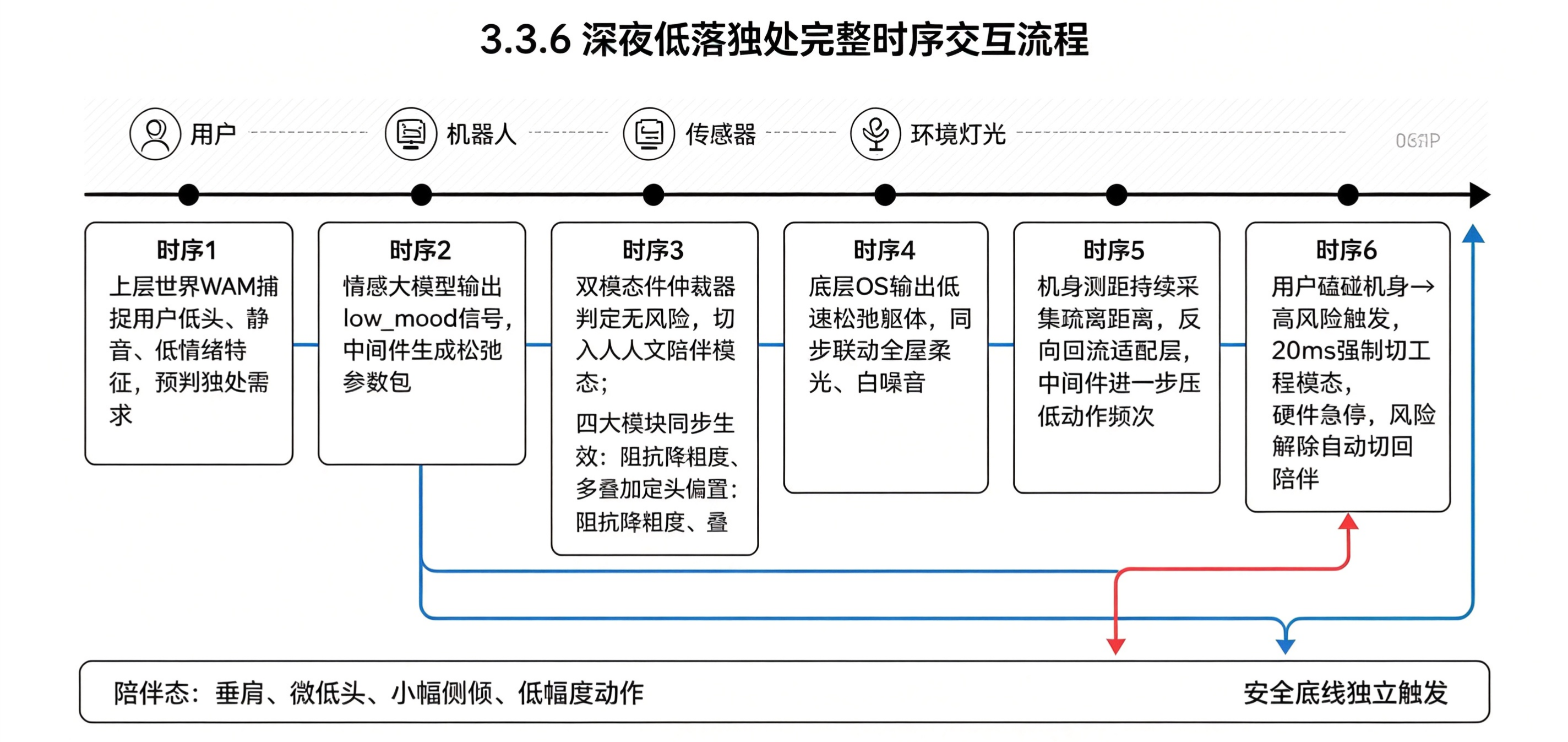

3.3.6 典型完整全链路落地场景：深夜用户低落独处
结合前文三层异构智能、四层情感中间件、双模态控制适配层、底层商用 OS 完整整机架构，还原真实居家陪伴全链路运转流程：
- 上层三层异构智能并行推理：世界动作模型持续捕捉用户低头静坐、语音语调低沉、长时间静止、室内暗光时序特征，提前 3s 预判用户情绪走低、独处需求强烈，情感共情层输出 low_mood 低落情绪标签、低互动意愿、静谧夜间场景信号；
- 四层情感中间件分层转译：第一层跨层模块时序对齐、消解交互冲突，第二层情感动力学换算低速、小幅度、低关节刚性全套运动参数，同步开启 relax_posture_switch 松弛姿态开关，成套人文参数下发双模态控制适配层；
- 模态仲裁完成切换判定：仲裁器检测无硬件安全风险、情绪标签低落、人机距离 0.8m，20ms 内锁定人文陪伴模态，同步下发三类调控指令至三大执行模块：阻抗控制器刚度下调 40%、阻尼提升 30%，开启 ±0.08rad 松弛误差窗口；姿态偏置注入器叠加肩 - 4°、头 - 3.5°、躯干侧倾 2° 全套松弛偏移；分级安全重映射器切换低风险柔和避让规则；
- 底层 OS 柔性躯体落地：操作系统接收阻抗柔性运动轨迹，放弃原生标准直立稳态约束，整机自然垂肩微低头、重心轻微偏移，动作缓慢平缓、无多余大幅度肢体动作，同步联动中间件下发全屋柔光、低白噪音环境调控指令；
- 反向闭环动态校准：机身分布式测距传感器持续采集人机间距，适配层识别用户长期维持 1.2m 疏离距离，将高避让频次、高躯体紧绷度特征向上回传情感中间件；中间件同步压缩整机动作幅度、降低主动搭话频次，最大化保留用户独处留白空间；
- 硬件安全兜底触发：用户起身无意磕碰机身，力矩传感器瞬间识别力矩过载高风险，仲裁器 20ms 内强制切回工程作业模态，调用 OS 原厂硬件刚性急停机制，风险解除后自动回落人文陪伴模态。 整套交互全链路总延迟稳定低于 100ms，实现情绪预判、氛围适配、躯体姿态、环境联动同步连贯，不存在话术温柔、肢体紧绷的割裂体感。
3.3.7 方案产业设计哲学与中长期落地定位
纵观 2026 年人形机器人全行业底层架构现状，所有商用具身控制框架天然存在一组不可调和的底层逻辑矛盾：工业作业追求极致可控、零误差、全程稳态，人文陪伴追求适度松弛、允许微小偏差、保留交互留白。两套优化目标无法在单一控制律内兼容调和 ------ 追求高精度作业就必然躯体紧绷，追求柔和陪伴就会丢失工具执行稳定性，不存在折中单一框架同时满足两类核心需求。
本双模态外挂适配层核心设计哲学，直面该底层矛盾不强行折中改造单一控制链路，采用并行双链路、场景自动仲裁的分层思路，两套运动体系完全解耦隔离：执行家务、搬运、精细操作等工具任务时，整机切换高精度工业躯体；独处安抚、日常闲聊、深夜陪护时，整机切换松弛柔和陪伴躯体。
短期量产落地视角：2026 年暂无从零研发、专为情感陪伴设计的原生商用具身 OS，整套方案无需推翻现有成熟工业硬件、量产固件、仿真生态，仅轻量化外挂一层适配模块，研发周期压缩 60% 以上，适配全价位仿生人家族批量投产； 长期技术迭代视角：本方案沉淀的阻抗陪伴控制模型、松弛姿态偏移数据集、三级柔性安全映射规则，均可完整复用至未来原生陪伴专用操作系统，不存在架构废弃、技术沉没问题，是适配当下产业现状、兼顾长期技术演进的折中最优落地路线。
python
import threading
# 统一对齐底层商用OS 50Hz硬件时钟，单帧周期20ms
OS_FREQ = 50
# 全局模态标记：work=工程作业模态 / companion=人文陪伴模态
run_mode = "work"
# 低落/平静陪伴模式标准运动参数模板
companion_cfg = {
"stiffness_rate": 0.6,
"damping_rate": 1.3,
"relax_offset": {
"shoulder": -4,
"head": -3.5,
"torso": 2
},
"error_tolerance": 0.08
}
def receive_from_middleware():
"""对接上层四层情感中间件，读取情绪、场景、人机距离时序信号"""
pass
def os_driver_get_risk():
"""读取底层伺服力矩、测距硬件风险等级：safe/medium/danger"""
pass
def os_send_pid_traj(trajectory):
"""底层OS原生PID高精度轨迹下发接口"""
pass
def os_send_impedance_traj(traj, stiff, damp, err_tol):
"""人文陪伴阻抗控制轨迹下发接口"""
pass
def upload_hw_feedback(tense_degree, avoid_freq):
"""躯体力学高阶特征回传至情感中间件"""
pass
# 模块A：模态仲裁调度线程
def mode_arbitrator():
global run_mode
while True:
emotion_signal = receive_from_middleware()
hw_risk = os_driver_get_risk()
# 硬件安全优先级最高，高危强制切换作业模态
if hw_risk == "danger":
run_mode = "work"
# 低落、深夜独处锁定人文陪伴模态
elif emotion_signal["tone"] in ("low_mood", "calm") and emotion_signal["scene"] == "silent":
run_mode = "companion"
time.sleep(1 / OS_FREQ)
# 模块B：双模并行运动控制器线程
def dual_motion_controller():
while True:
base_traj = os_driver.get_origin_traj()
if run_mode == "work":
# 工程模态：原生PID高精度轨迹输出
os_send_pid_traj(base_traj)
else:
# 陪伴模态：叠加松弛偏移，下发阻抗控制参数
relax_traj = dict(base_traj)
for joint, offset in companion_cfg["relax_offset"].items():
if joint in relax_traj:
relax_traj[joint] += offset
os_send_impedance_traj(
relax_traj,
companion_cfg["stiffness_rate"],
companion_cfg["damping_rate"],
companion_cfg["error_tolerance"]
)
# 采集底层躯体力学特征，向上层中间件回流
body_tense = calc_body_tension()
avoid_times = get_soft_avoid_count()
upload_hw_feedback(body_tense, avoid_times)
time.sleep(1 / OS_FREQ)
# 模块D：分级柔性安全独立映射线程
def safe_retreat_mapping():
while True:
risk_level = os_driver_get_risk()
if risk_level == "danger":
os_driver.trigger_hardware_emergency()
elif risk_level == "medium":
os_driver.slow_side_step()
elif risk_level == "safe_touch":
os_driver.gentle_decelerate()
time.sleep(1 / OS_FREQ)
if __name__ == "__main__":
# 三条核心线程并行常驻，时序统一绑定OS硬件时钟
threading.Thread(target=mode_arbitrator, daemon=True).start()
threading.Thread(target=dual_motion_controller, daemon=True).start()
threading.Thread(target=safe_retreat_mapping, daemon=True).start()
print("[双模态控制适配层] 多线程启动，双运动链路就绪")伪码说明：
- 并行时序规则：模态仲裁、双模运动控制、柔性安全三条独立线程，全部以 50Hz 硬件时钟循环运行，每 20ms 完成一轮信号采集、判定、指令下发，全链路信号流转延迟稳定控制在 100ms 以内；
- 模态切换逻辑：仲裁器识别低落、静谧场景信号后，下一帧运动线程自动切换阻抗控制分支，姿态偏移、关节刚度、误差阈值同步刷新，无过渡卡顿割裂；
- 跨 OS 兼容逻辑：整套适配层依托前文通用 OS 统一适配抽象层对接灵渠 OS、Tairos、openEuler IB-Robot 等底座，新增机型仅需适配底层 os_driver 读写接口，四大核心模块代码完全复用；
- 安全兜底逻辑：柔性安全线程独立于模态仲裁体系运行，不受陪伴 / 作业模态切换限制，高危碰撞、力矩过载信号可直接触发原厂硬件急停，上层人文交互策略不会覆盖人身安全底线。
