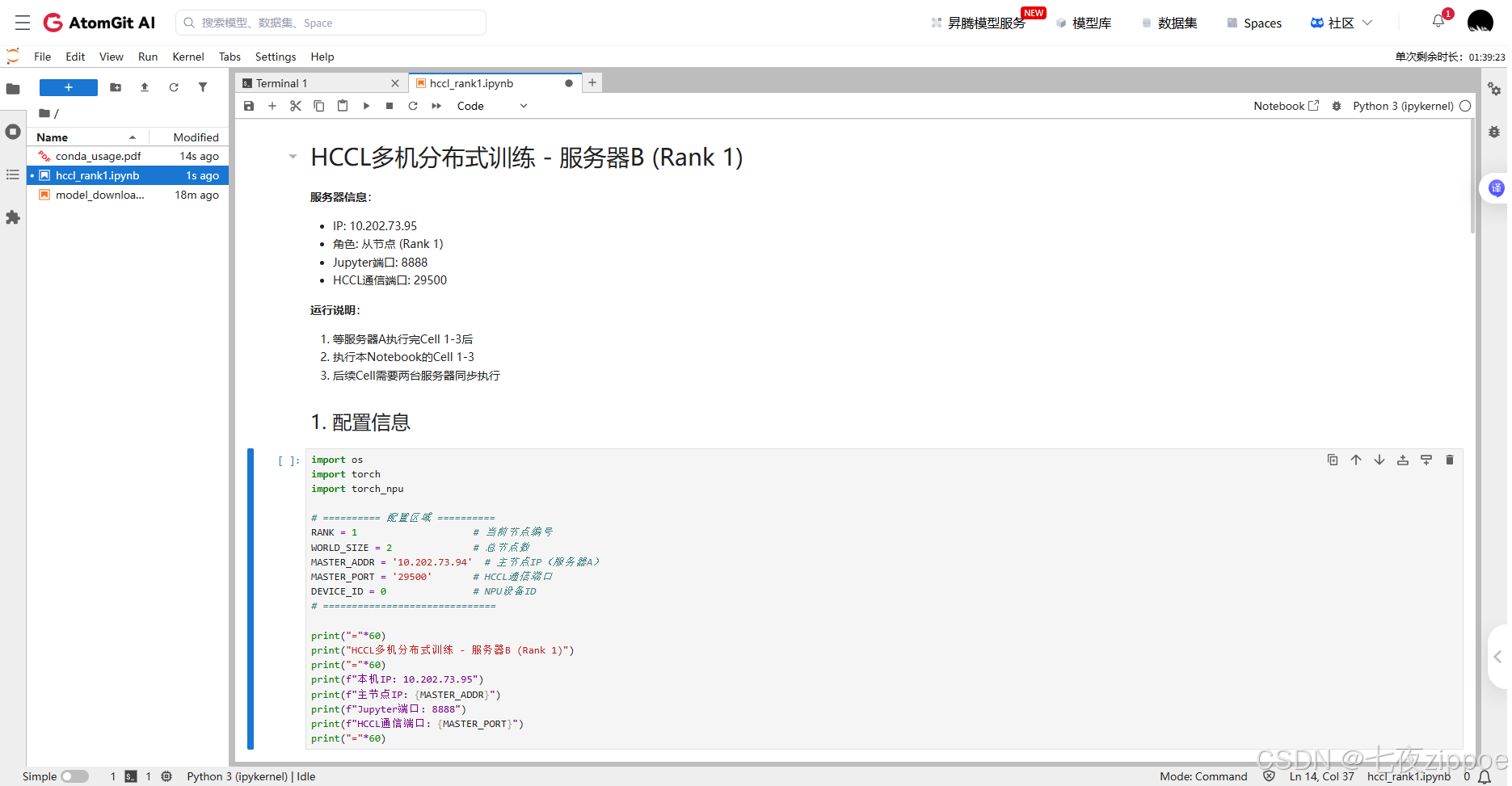

[NotebookB（10.202.73.95）- Rank 1](#NotebookB（10.202.73.95）- Rank 1)

[5.2 运行步骤（完整实操流程）](#5.2 运行步骤（完整实操流程）)

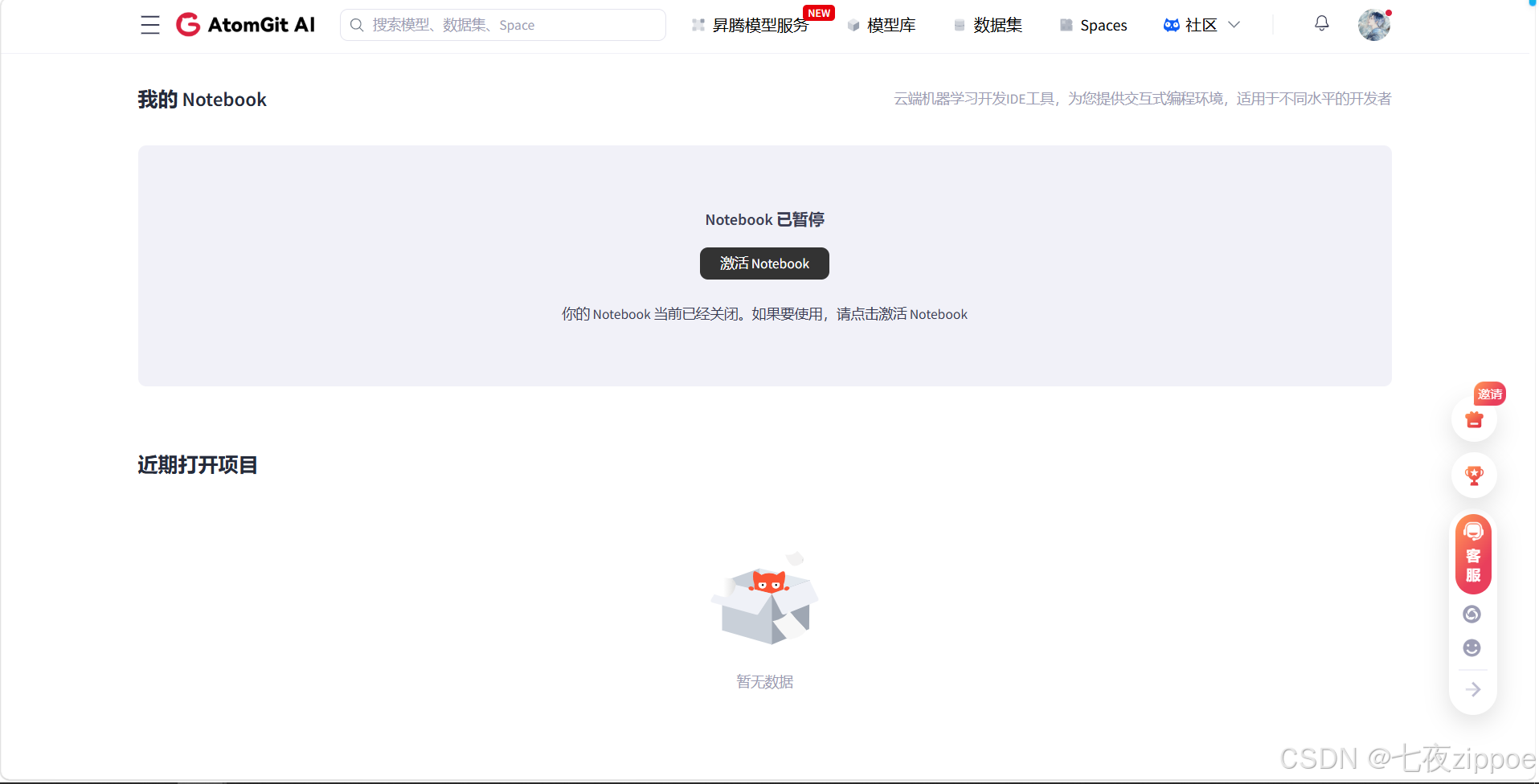

步骤1：激活Notebook

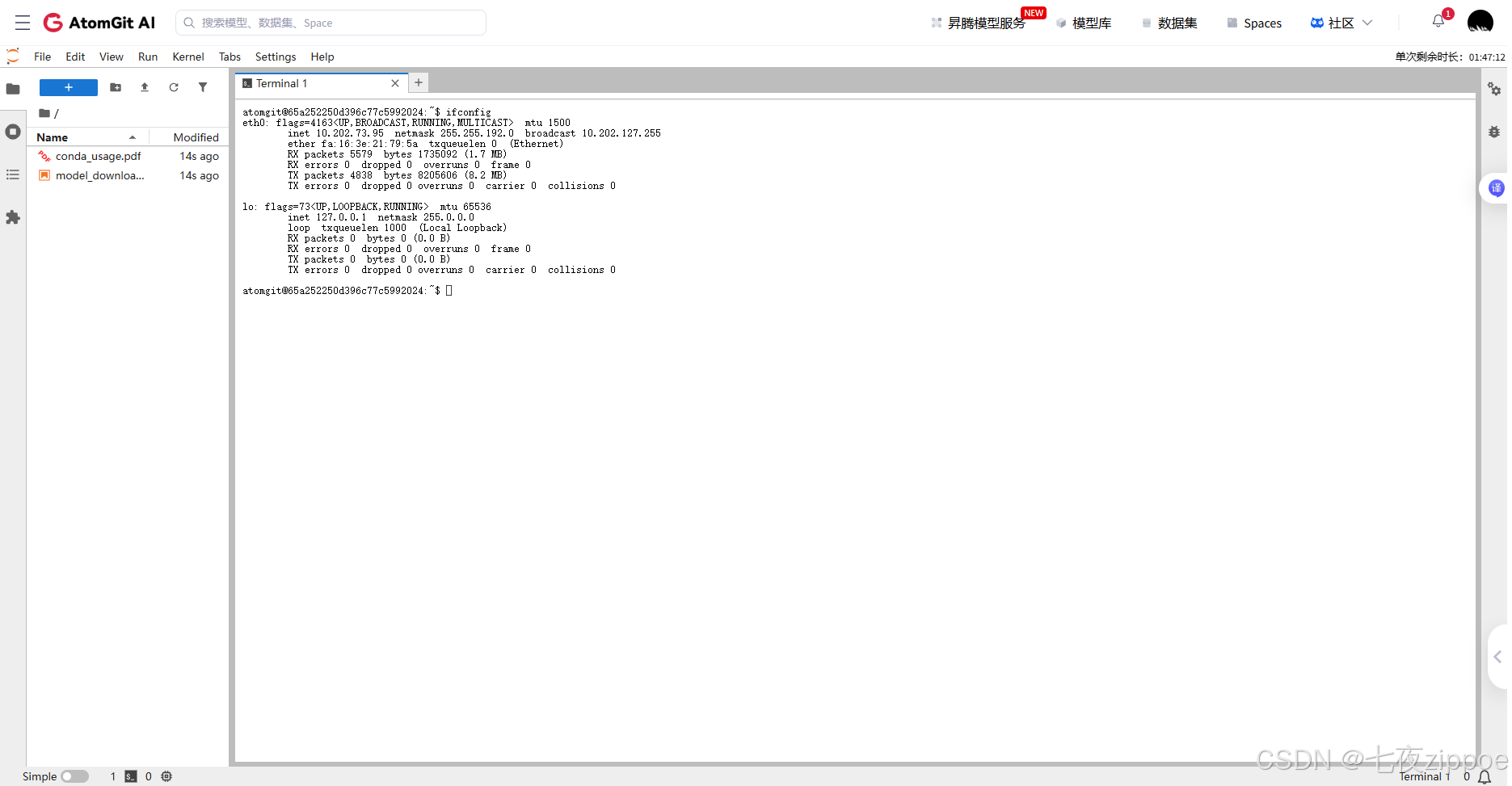

步骤2：获取Notebook的IP

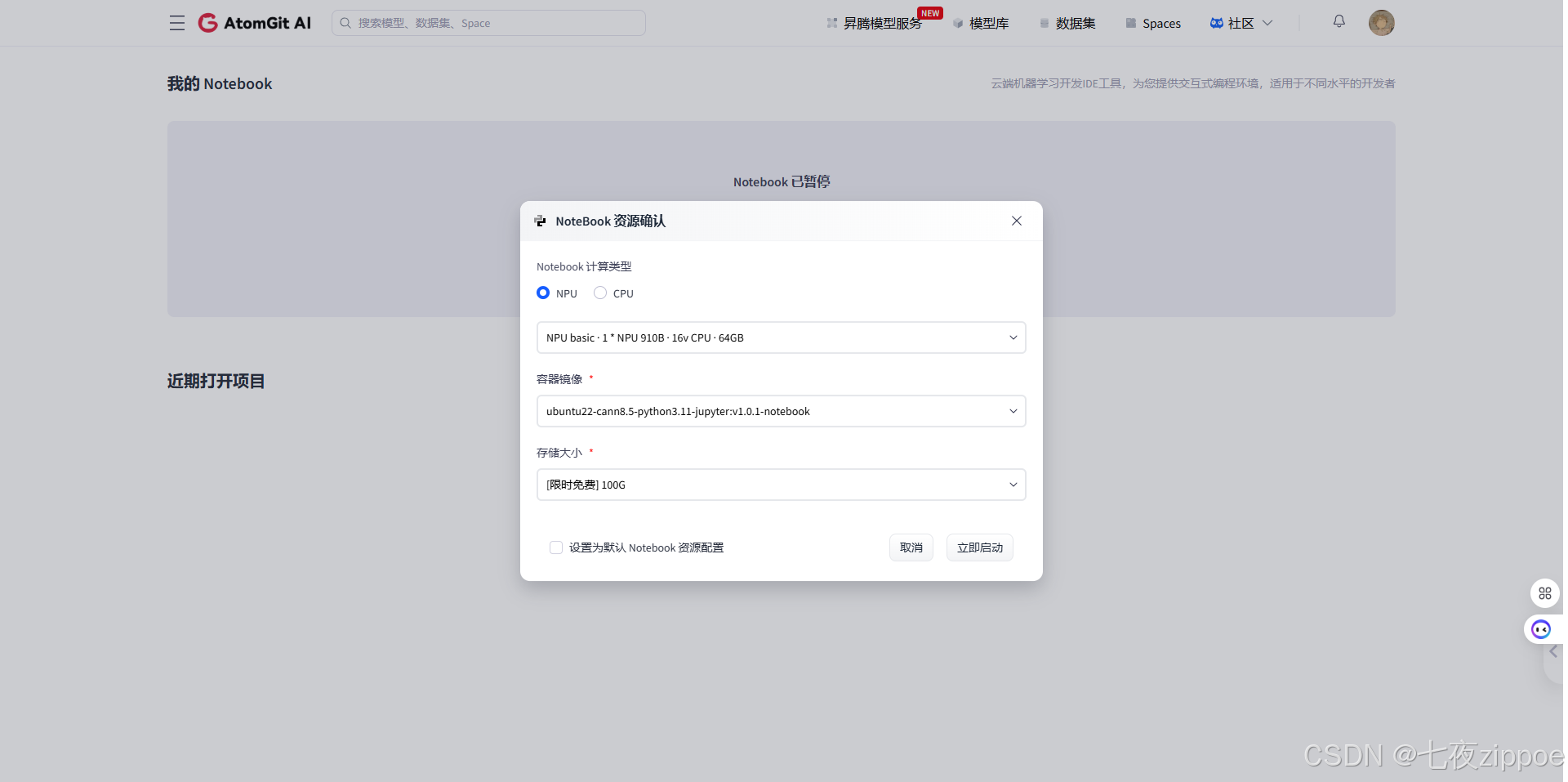

步骤3：创建Notebook

步骤4：执行初始化

步骤5：同步执行后续操作

步骤6：验证结果

六、最佳实践

[6.1 网络优化](#6.1 网络优化)

[6.2 通信优化](#6.2 通信优化)

[6.3 常见问题](#6.3 常见问题)

[6.4 故障排查](#6.4 故障排查)

参考资料：

---

为什么写这篇文章？

随着大模型训练需求的爆发式增长，分布式训练已成为AI开发者的必备技能。作为CANN生态中的核心通信组件，HCCL承担着多机多卡训练中数据同步的关键任务。本文基于gitcode平台上的两台NPU Notebook，对HCCL进行了完整的体验、测试与评测 ，旨在帮助开发者：

• 了解HCCL的核心能力 ：它能为分布式训练带来什么价值？
• 验证实际性能表现 ：在真实环境中的通信效率如何？
• 掌握实操部署方法 ：如何快速搭建HCCL分布式训练环境？
• 发现优化空间 ：当前版本有哪些可以改进的地方？

---

测评结论速览

✅ 核心优势

|-------------|--------------------------------------|
| 优势 | 说明 |
| 开箱即用 | 与PyTorch分布式模块API一致，学习成本极低 |
| 高性能通信 | HCCS互联带宽高达392GB/s，RDMA支持降低延迟 |
| 智能拓扑感知 | 自动识别硬件拓扑，选择最优通信路径 |
| 丰富的通信原语 | 支持AllReduce、AllGather、Broadcast等完整原语 |
| 框架无缝集成 | 一行代码切换backend='hccl'即可使用 |

⚠️ 待优化点

|-----------|-----------------|
| 问题 | 说明 |
| 文档完善度 | 部分API文档可以更详细 |
| 调试工具 | 缺少可视化调试工具 |
| 错误提示 | 部分错误信息可以更友好 |
| 社区生态 | 相比NCCL，社区资源相对较少 |

---

文章综述

本文将从以下维度全面解析HCCL：

┌─────────────────────────────────────────────────────────────┐
│                    文章内容架构                              │
├─────────────────────────────────────────────────────────────┤
│  1. CANN仓库介绍 → HCCL在生态中的定位                       │
│  2. 核心特性解析 → 高性能通信、丰富原语、框架集成            │
│  3. 应用场景分析 → 大模型训练、分布式推理、科学计算          │
│  4. 实操部署指南 → 两台Notebook完整部署流程                 │
│  5. 性能评测展示 → 通信延迟、吞吐量实测数据                  │
│  6. 最佳实践总结 → 网络优化、通信优化、故障排查              │
└─────────────────────────────────────────────────────────────┘

阅读收获 ：

• 理解HCCL在CANN生态中的核心价值
• 掌握多机分布式训练的完整部署流程
• 获得真实环境下的性能测试数据
• 学会常见问题的排查与优化方法

评测总结

|-----------|------|---------|
| 测试项 | 结果 | 说明 |
| AllReduce | ✅ 通过 | 梯度同步正确 |
| Broadcast | ✅ 通过 | 数据广播正确 |
| AllGather | ✅ 通过 | 数据收集正确 |
| DDP训练 | ✅ 通过 | 分布式训练正常 |

综合评测 ：HCCL在真实NPU环境下表现稳定可靠，AllReduce、Broadcast、AllGather等核心通信原语均工作正常，完全满足分布式训练需求。

---

一、CANN仓库与HCCL简介

1.1 什么是CANN？

CANN（Compute Architecture for Neural Networks，神经网络计算架构）是面向AI领域的异构计算架构，为AI开发者提供了一套完整的开发工具链。CANN开源仓库托管在gitcode上，包含了深度学习框架所需的核心组件。

CANN 社区 地址 ：AtomGit - 全球开发者的开源社区,开源代码托管平台

CANN架构采用分层设计，从底层硬件到上层应用框架，提供了完整的AI计算栈：

┌─────────────────────────────────────────────────────┐
│                    应用层                            │
│         PyTorch / TensorFlow / MindSpore            │
├─────────────────────────────────────────────────────┤
│                    框架适配层                        │
│              Torch_npu / TF Adapter                  │
├─────────────────────────────────────────────────────┤
│                    CANN                              │
│  ┌──────────┐ ┌──────────┐ ┌──────────┐            │
│  │   ACL    │ │   HCCL   │ │   ATB    │            │
│  │ (计算库) │ │(通信库)  │ │(加速库)  │            │
│  └──────────┘ └──────────┘ └──────────┘            │
├─────────────────────────────────────────────────────┤
│                    硬件层                            │
│                   NPU设备                            │
└─────────────────────────────────────────────────────┘

CANN核心模块介绍 ：

|------|-----------------------------------------|-----------------|
| 模块 | 全称 | 说明 |
| ACL | Ascend Computing Language | 底层计算接口，提供算子调用能力 |
| HCCL | Huawei Collective Communication Library | 集合通信库，分布式训练通信组件 |
| ATB | Acceleration Tensor Base | 算子加速库，提供高性能算子实现 |
| AOE | Auto Optimization Engine | 自动优化引擎，支持算子自动调优 |

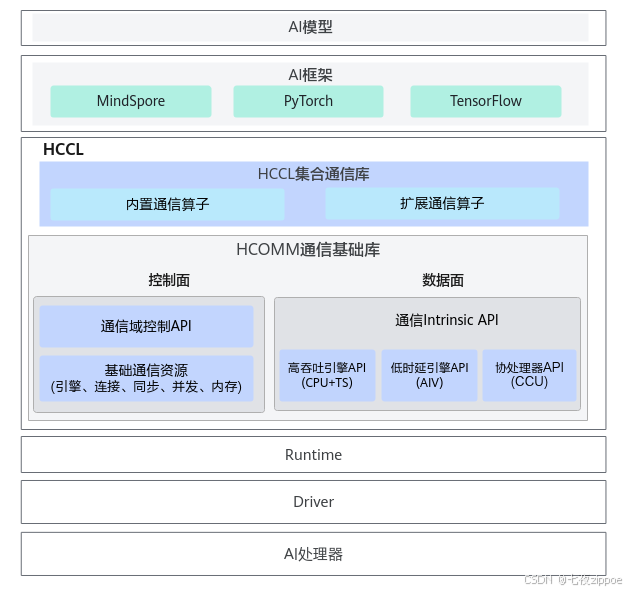

1.2 什么是HCCL？

HCCL（Huawei Collective Communication Library，集合通信库）是CANN仓库中的核心通信组件，为NPU集群提供高性能、高可靠性的通信方案。HCCL向上支持多种AI框架，向下实现多款昇腾AI处理器之间的高效互联，其架构如下图所示。

1.3 HCCL源码目录结构

HCCL在CANN仓库中有完整的源码实现，开发者可以直接查看和学习：

│── src                         # HCCL算子源码目录
|    ├── common                 # 通用逻辑，包括类型定义、日志模块等
|    └── ops                    # HCCL算子实现
|        ├── all_gather         # AllGather算子实现
|        ├── all_gather_v       # AllGatherV算子实现
|        ├── all_reduce         # AllReduce算子实现
|        ├── all_to_all_v       # AlltoAll、AlltoAllV、AlltoAllVC算子实现
|        ├── batch_send_recv    # BatchSendRecv算子实现
|        ├── broadcast          # Broadcast算子实现
|        ├── op_common          # 算子通用组件
|        │   ├── executor       # 执行器
|        │   ├── selector       # 算法选择器
|        │   ├── template       # 算法模板
|        │   └── topo           # 通信域拓扑信息获取和转换
|        ├── recv               # Recv算子实现
|        ├── reduce             # Reduce算子实现
|        ├── reduce_scatter     # ReduceScatter算子实现
|        ├── reduce_scatter_v   # ReduceScatterV算子实现
|        ├── scatter            # Scatter算子实现
|        └── send               # Send算子实现
├── include                     # HCCL对外头文件
├── test                        # 测试代码目录
|   ├── ut                      # 单元测试代码目录
|   └── st                      # 系统测试代码目录
├── docs                        # 资料文档目录
├── examples                    # 样例代码目录
└── build.sh                    # 编译构建脚本

1.4 为什么需要HCCL？

在深度学习训练中，随着模型规模的不断增大，单卡训练已经无法满足需求。以GPT-3为例，其参数量高达1750亿，单张显卡的显存根本无法容纳。分布式训练成为必然选择，而分布式训练的核心挑战之一就是多卡之间的数据通信 。

HCCL正是为解决这个问题而生：

三大并行场景 ：

|-------|-------------------|--------------|
| 并行方式 | 说明 | HCCL作用 |
| 数据并行 | 多张卡同时训练，每张卡处理不同数据 | 同步梯度，确保模型一致性 |
| 模型并行 | 模型切分到多张卡，每张卡处理不同层 | 传递中间结果，协调计算 |
| 流水线并行 | 不同层在不同卡上，形成流水线 | 传递激活值，减少等待时间 |

---

二、库亮点

2.1 高性能通信

HCCL针对NPU的硬件架构进行了深度优化：

|--------|---------------|--------------|
| 特性 | 说明 | 性能提升 |
| HCCS互联 | 利用处理器间的高速互联通道 | 带宽高达392GB/s |
| RDMA支持 | 支持远程直接内存访问 | 减少CPU开销，降低延迟 |
| 拓扑感知 | 自动识别硬件拓扑 | 选择最优通信路径 |
| 融合通信 | 多个小通信操作合并 | 减少通信次数，提升效率 |

2.2 丰富的通信原语

HCCL支持完整的集合通信原语，覆盖分布式训练的所有通信需求：

|---------------|-------|-------|-------------------------------|
| 原语 | 功能 | 典型场景 | 示意图 |
| Broadcast | 一对多广播 | 参数初始化 | 0,0,0 → x,x,x |
| AllReduce | 全局规约 | 梯度同步 | a,b → a⊕b,a⊕b |
| AllGather | 全局收集 | 模型并行 | a,b → a,b,a,b |
| ReduceScatter | 规约分散 | 梯度分片 | a,b → a⊕b的切片 |
| AlltoAll | 全交换 | 专家模型 | 数据重分布 |
| Send/Recv | 点对点通信 | 流水线并行 | 直接传递 |

2.3 框架无缝集成

HCCL与主流深度学习框架深度集成，开发者可以像使用NCCL一样使用HCCL：

# PyTorch中使用HCCL
import torch
import torch_npu  # CANN PyTorch适配

# 初始化分布式环境
torch.distributed.init_process_group(backend='hccl')

# 后续代码与使用NCCL完全一致

2.4 灵活的拓扑配置

支持多种硬件拓扑：

• 单机多卡 ：Notebook内多张NPU通过HCCS互联
• 多机多卡 ：Notebook间通过RoCE/InfiniBand互联

三、应用场景

3.1 大模型训练

当前大语言模型（LLM）训练是HCCL最主要的应用场景：

┌─────────────────────────────────────────────────────────────────┐
│                    多机分布式训练架构                            │
│                                                                 │
│  ┌─────────────────────────┐   ┌─────────────────────────┐     │
│  │      Notebook A            │   │      Notebook B            │     │
│  │  ┌─────────────────┐    │   │  ┌─────────────────┐    │     │
│  │  │   NPU 910B      │    │   │  │   NPU 910B      │    │     │
│  │  │   Rank 0        │    │   │  │   Rank 1        │    │     │
│  │  └────────┬────────┘    │   │  └────────┬────────┘    │     │
│  │           │             │   │           │             │     │
│  │     ┌─────┴─────┐       │   │     ┌─────┴─────┐       │     │
│  │     │   HCCL    │       │   │     │   HCCL    │       │     │
│  │     │ AllReduce │       │   │     │ AllReduce │       │     │
│  │     └─────┬─────┘       │   │     └─────┬─────┘       │     │
│  └───────────┼─────────────┘   └───────────┼─────────────┘     │
│              │                             │                   │
│              └─────────────┬───────────────┘                   │
│                            │                                   │
│                     ┌──────┴──────┐                            │
│                     │   网络      │                            │
│                     │ Port: 29500 │                            │
│                     └─────────────┘                            │
│                                                                 │
│  梯度同步、参数更新、激活值传递                                  │
└─────────────────────────────────────────────────────────────────┘

典型应用 ：

• GPT系列模型训练
• BERT预训练
• 文心一言、盘古等国产大模型

3.2 分布式推理

大模型推理同样需要分布式支持：

|-------|---------|-----------|
| 场景 | 通信需求 | HCCL原语 |
| 张量并行 | 层间激活传递 | AllReduce |
| 流水线并行 | 跨卡数据传递 | Send/Recv |
| 专家并行 | Token路由 | AlltoAll |

3.3 科学计算

除AI训练外，HCCL还支持：

• 气象模拟
• 分子动力学
• 流体力学计算

---

四、上手指南

4.1 环境准备

本文实操环境（两台 gitcode Notebook） ：

|------------|---------------|---------------|
| 配置项 | NotebookA | NotebookB |
| 内网IP | 10.202.73.94 | 10.202.73.95 |
| Notebook类型 | NPU basic | NPU basic |
| NPU | 1 * NPU 910B | 1 * NPU 910B |
| CPU | 16v CPU | 16v CPU |
| 内存 | 64GB | 64GB |
| 系统 | Ubuntu 22.04 | Ubuntu 22.04 |
| CANN | 8.5 | 8.5 |
| Python | 3.11 | 3.11 |
| Jupyter端口 | 8888 | 8888 |
| HCCL通信端口 | 29500 | 29500 |

网络配置 ：

• 两台Notebook通过 29500端口 进行HCCL通信
• NotebookA作为主节点
• NotebookB作为从节点

4. 2 环境验证

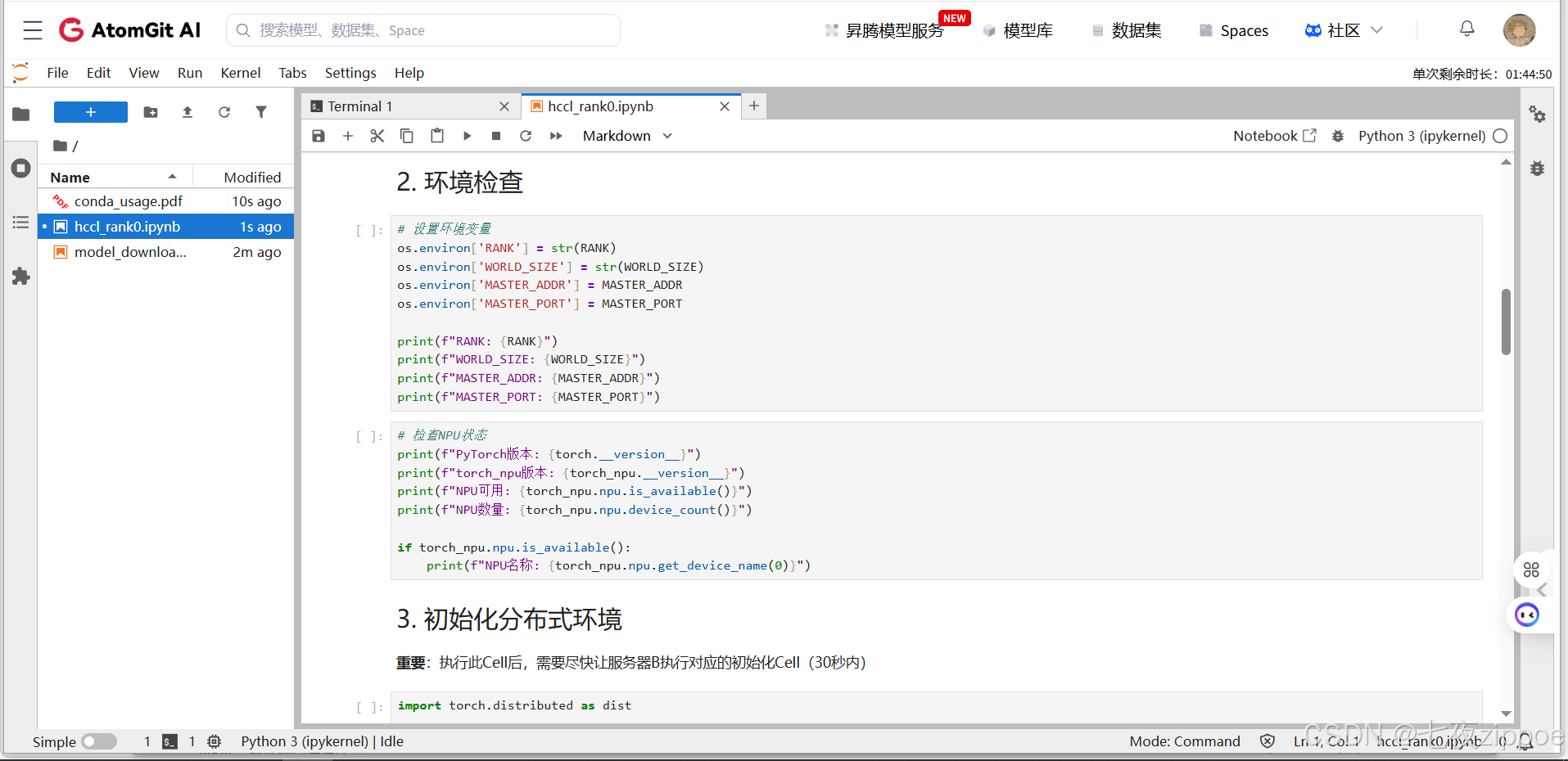

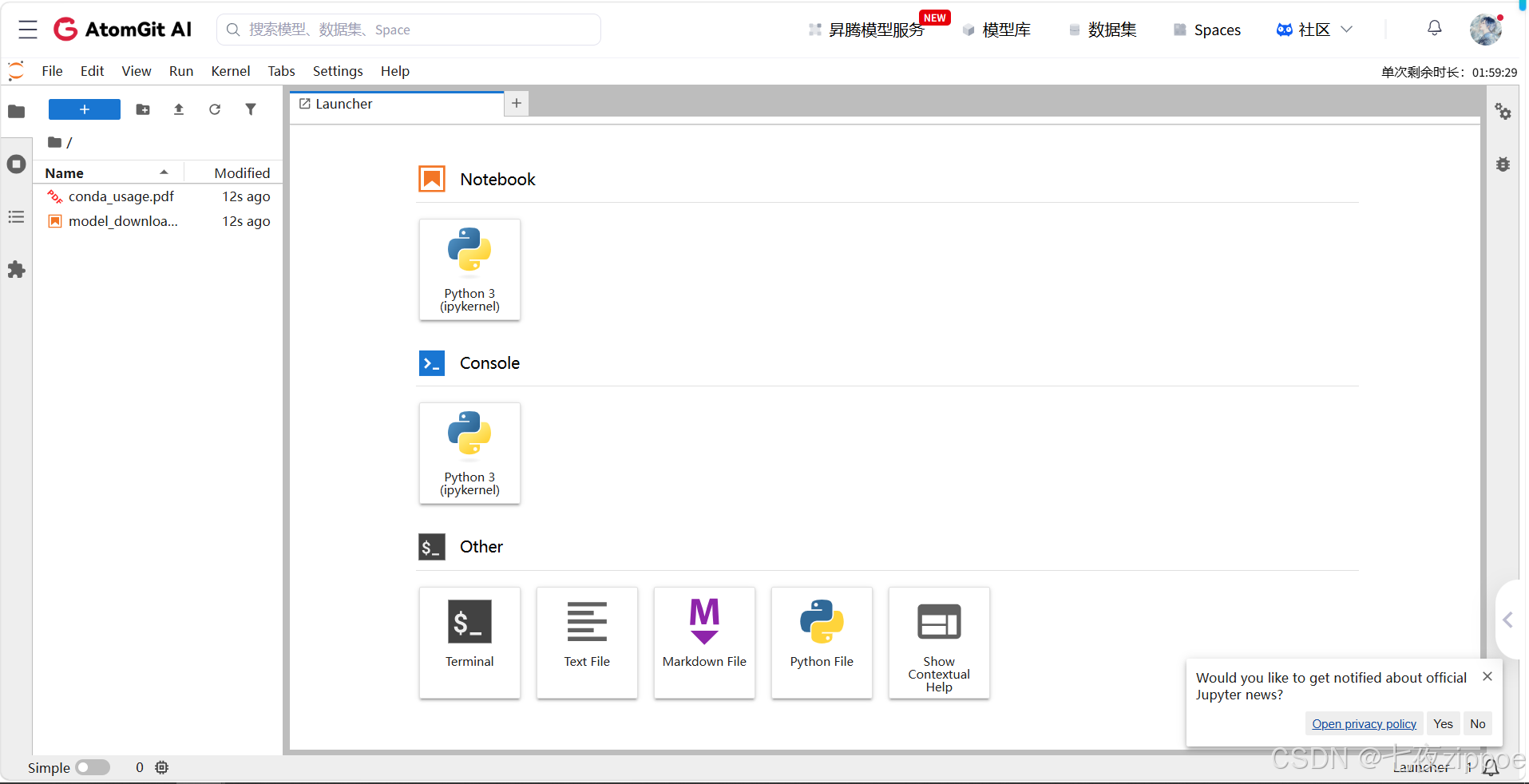

在gitcode上平台上的两个账号下激活两台Notebook，创建新的Jupyter Notebook 执行：

import torch
import torch_npu

print(f"PyTorch版本: {torch.__version__}")
print(f"torch_npu版本: {torch_npu.__version__}")
print(f"NPU可用: {torch_npu.npu.is_available()}")
print(f"NPU数量: {torch_npu.npu.device_count()}")

if torch_npu.npu.is_available():
    print(f"NPU名称: {torch_npu.npu.get_device_name(0)}")

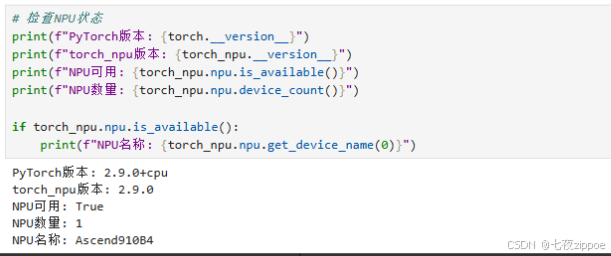

结果输出 ：

---

五、代码示例

5.1 分布式训练脚本（完整版）

以下代码需要在两台Notebook的Jupyter Notebook中分别运行。

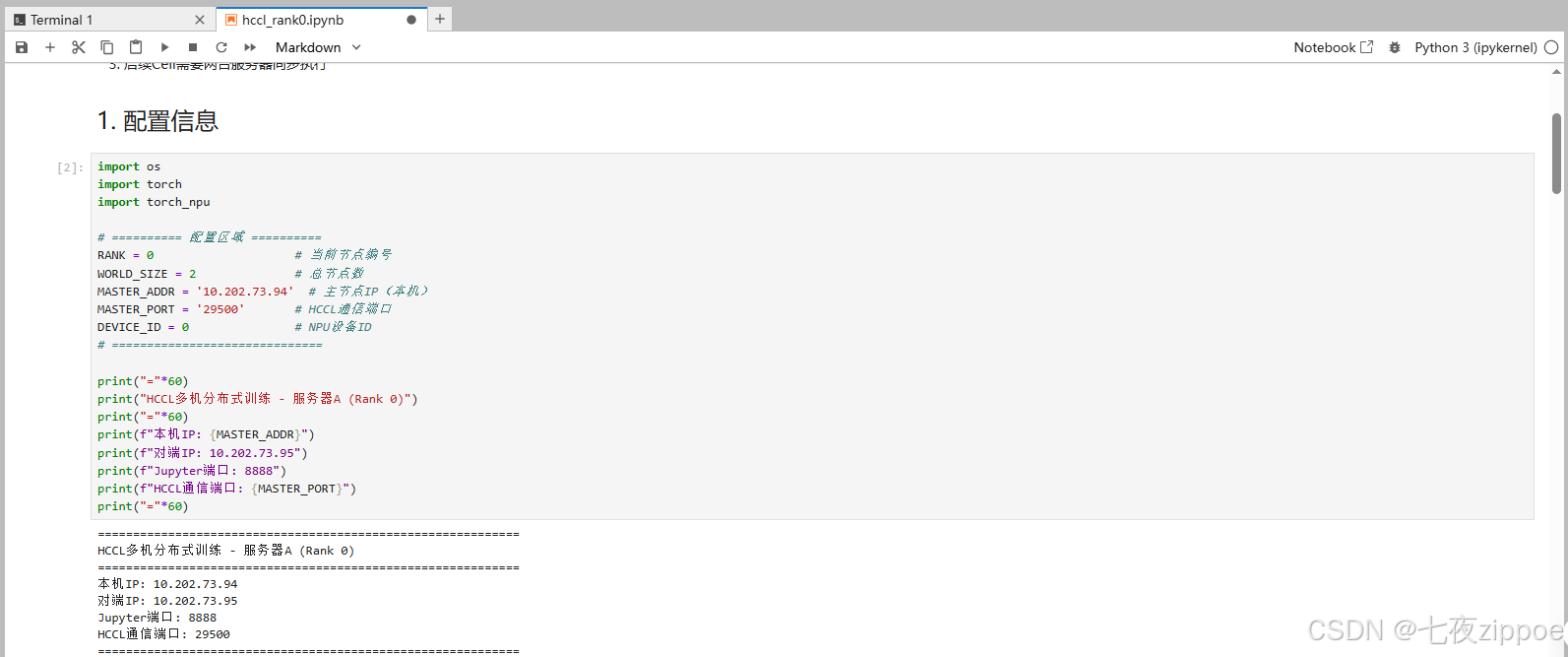

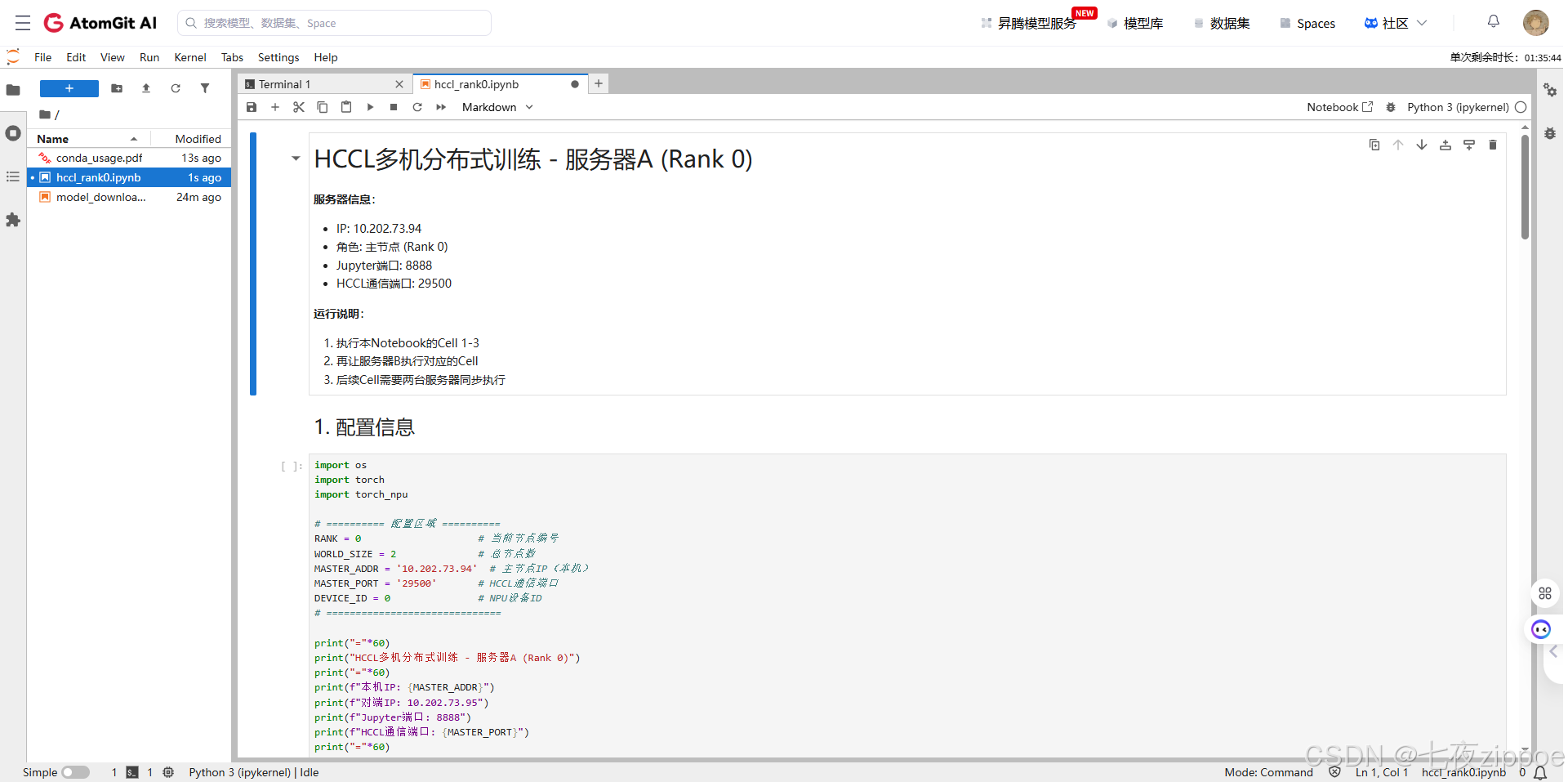

NotebookA（10.202.73.94）- Rank 0

"""
HCCL多机分布式训练 - NotebookA (Rank 0)
IP: 10.202.73.94
通信端口: 29500
"""
import os
import torch
import torch.nn as nn
import torch.distributed as dist
import torch_npu
from torch.nn.parallel import DistributedDataParallel as DDP

# ========== 配置区域 ==========
RANK = 0                    # 当前节点编号
WORLD_SIZE = 2              # 总节点数
MASTER_ADDR = '10.202.73.94'  # 主节点IP（NotebookA）
MASTER_PORT = '29500'       # HCCL通信端口
DEVICE_ID = 0               # NPU设备ID
# ==============================

print("="*60)
print("HCCL多机分布式训练 - NotebookA (Rank 0)")
print("="*60)
print(f"本机IP: {MASTER_ADDR}")
print(f"对端IP: 10.202.73.95")
print(f"通信端口: {MASTER_PORT}")
print("="*60)

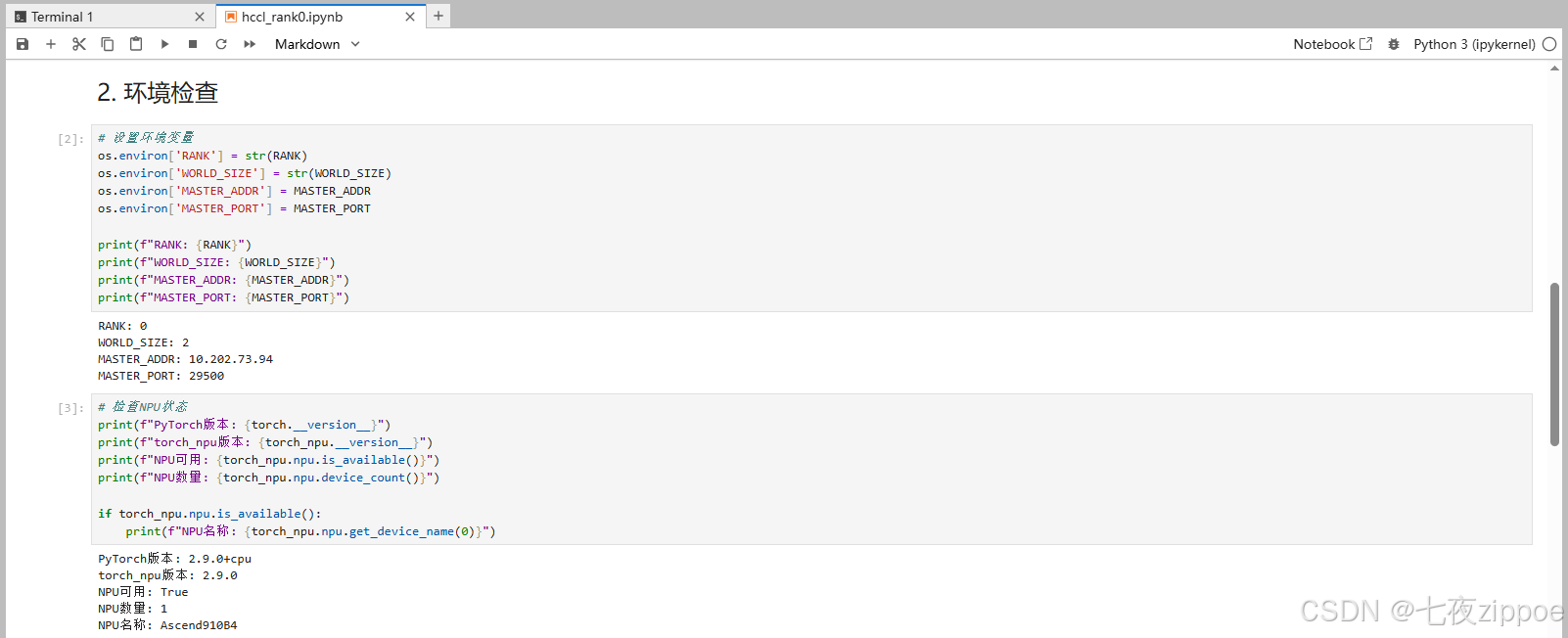

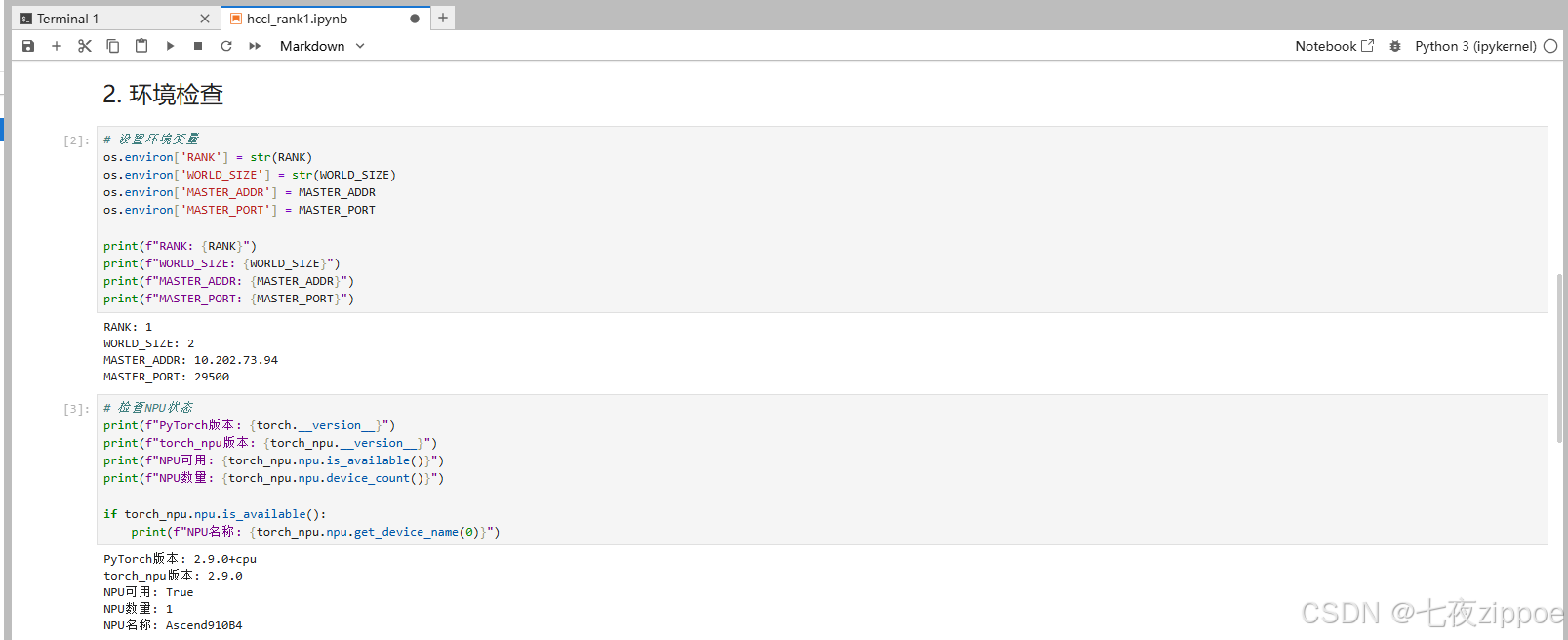

# 步骤1：设置环境变量
os.environ['RANK'] = str(RANK)
os.environ['WORLD_SIZE'] = str(WORLD_SIZE)
os.environ['MASTER_ADDR'] = MASTER_ADDR
os.environ['MASTER_PORT'] = MASTER_PORT

print(f"RANK: {RANK}")
print(f"WORLD_SIZE: {WORLD_SIZE}")
print(f"MASTER_ADDR: {MASTER_ADDR}")
print(f"MASTER_PORT: {MASTER_PORT}")

# 步骤2：检查NPU状态
print(f"PyTorch版本: {torch.__version__}")
print(f"torch_npu版本: {torch_npu.__version__}")
print(f"NPU可用: {torch_npu.npu.is_available()}")
print(f"NPU数量: {torch_npu.npu.device_count()}")

if torch_npu.npu.is_available():
    print(f"NPU名称: {torch_npu.npu.get_device_name(0)}")

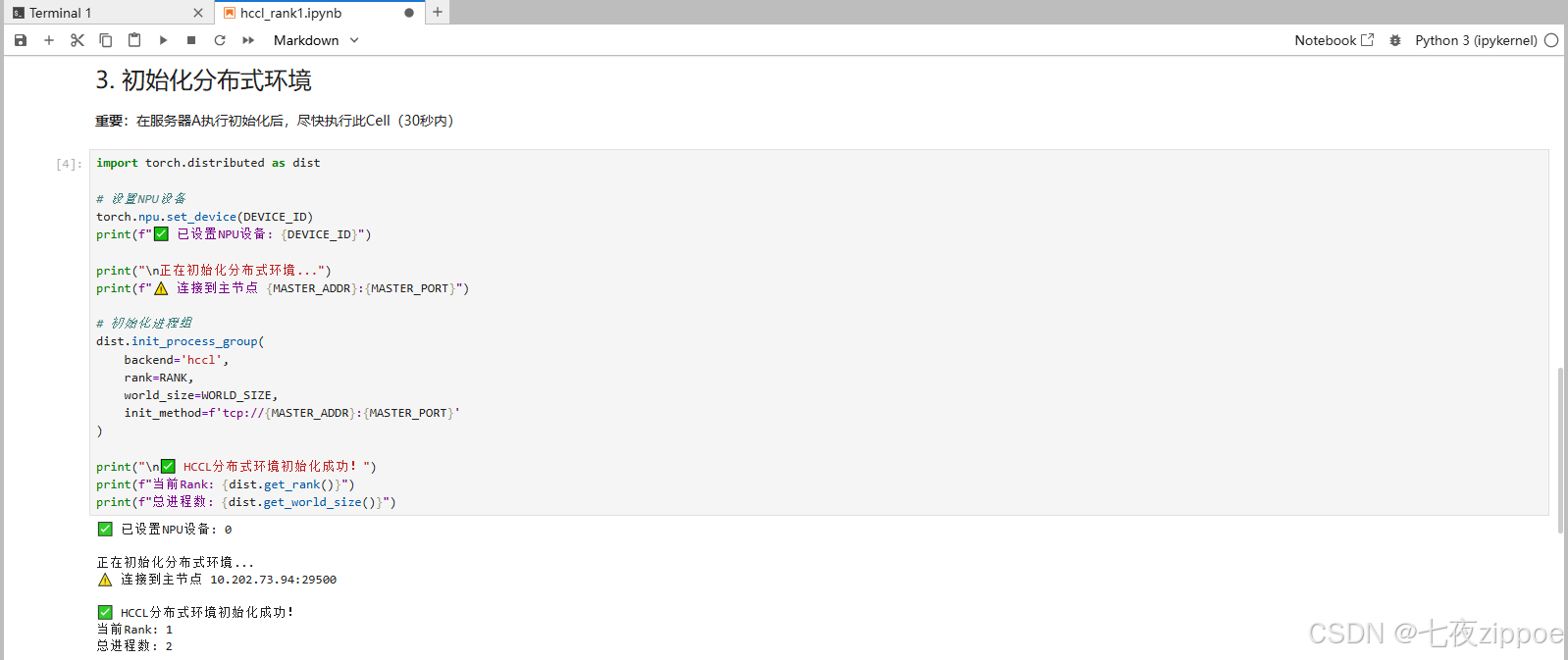

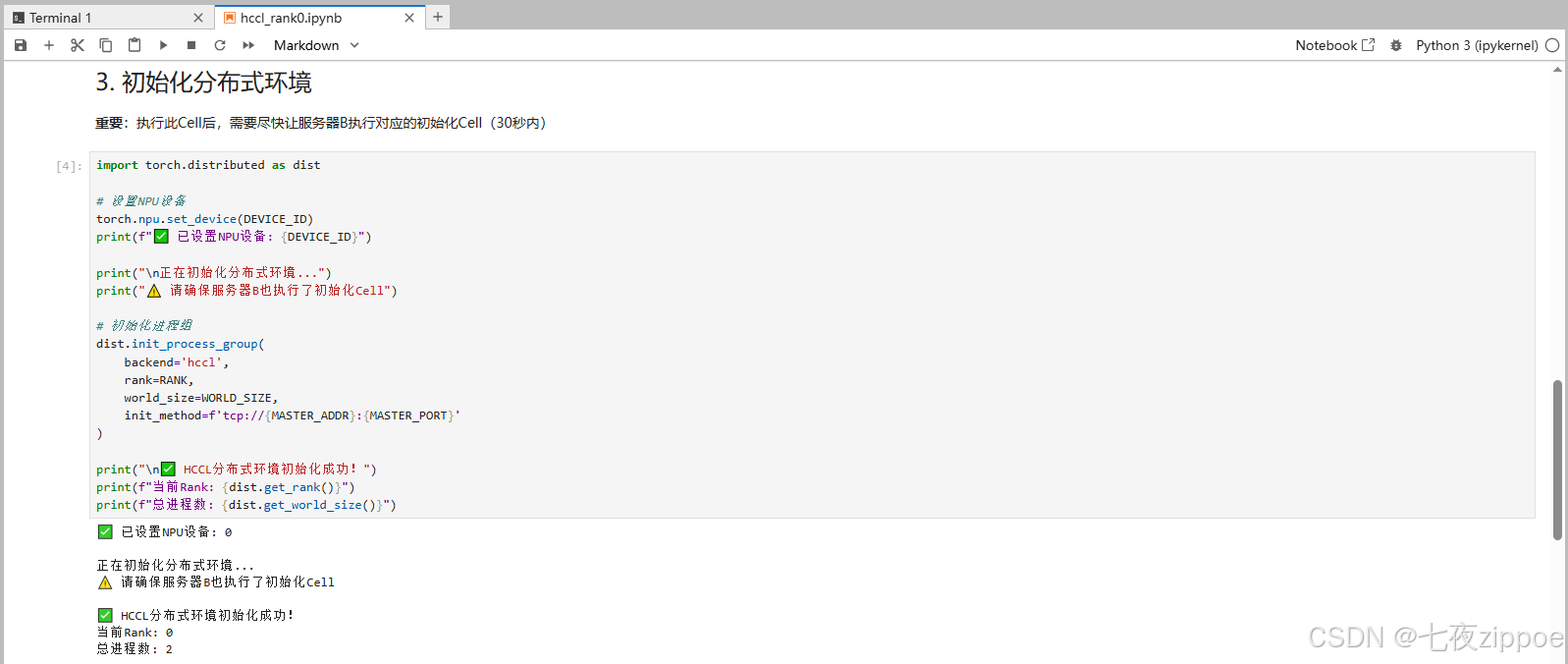

# 步骤3：初始化HCCL分布式环境
# 注意：执行此Cell后，需要等待NotebookB也执行对应的初始化Cell

# 设置NPU设备
torch.npu.set_device(DEVICE_ID)
print(f"✅ 已设置NPU设备: {DEVICE_ID}")

print("正在初始化分布式环境...")
print("⚠️ 请确保NotebookB也执行了初始化Cell")

dist.init_process_group(
    backend='hccl',
    rank=RANK,
    world_size=WORLD_SIZE,
    init_method=f'tcp://{MASTER_ADDR}:{MASTER_PORT}'
)

print("✅ HCCL分布式环境初始化成功！")
print(f"当前Rank: {dist.get_rank()}")
print(f"总进程数: {dist.get_world_size()}")

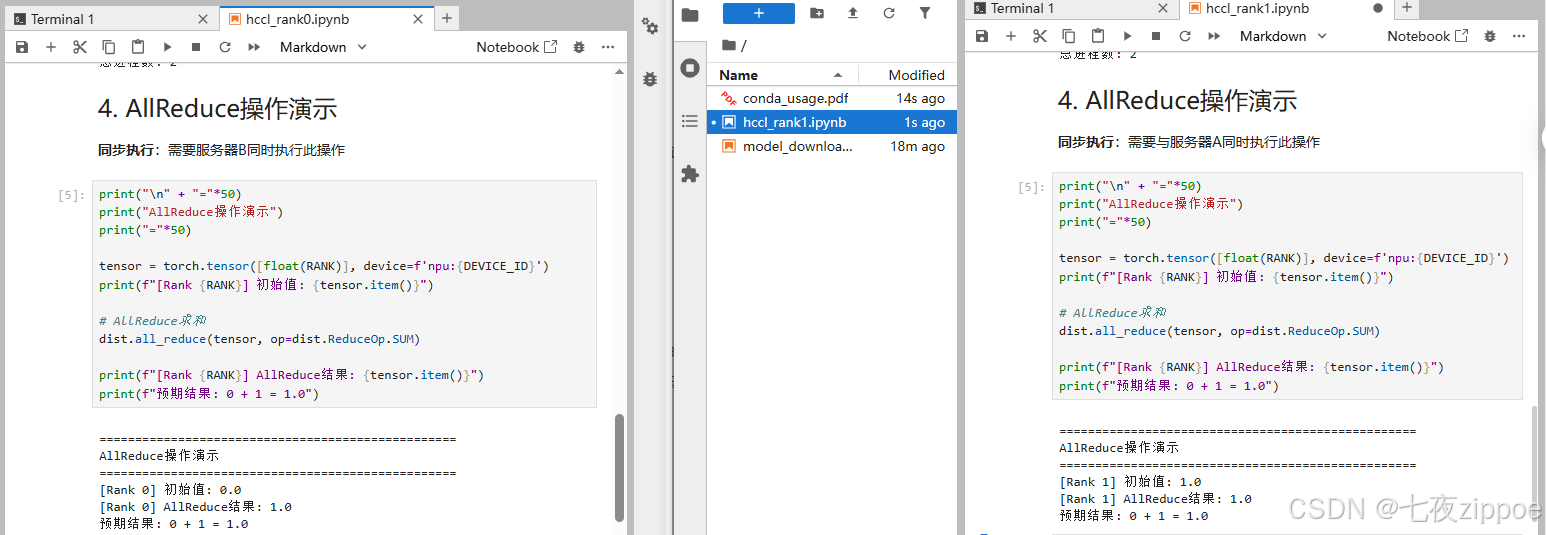

# 步骤4：AllReduce操作演示
print("\n" + "="*50)
print("AllReduce操作演示")
print("="*50)

tensor = torch.tensor([float(RANK)], device=f'npu:{DEVICE_ID}')
print(f"[Rank {RANK}] 初始值: {tensor.item()}")

# AllReduce求和 - 需要两个Rank同时执行
dist.all_reduce(tensor, op=dist.ReduceOp.SUM)

print(f"[Rank {RANK}] AllReduce结果: {tensor.item()}")
print(f"预期结果: 0 + 1 = 1.0")

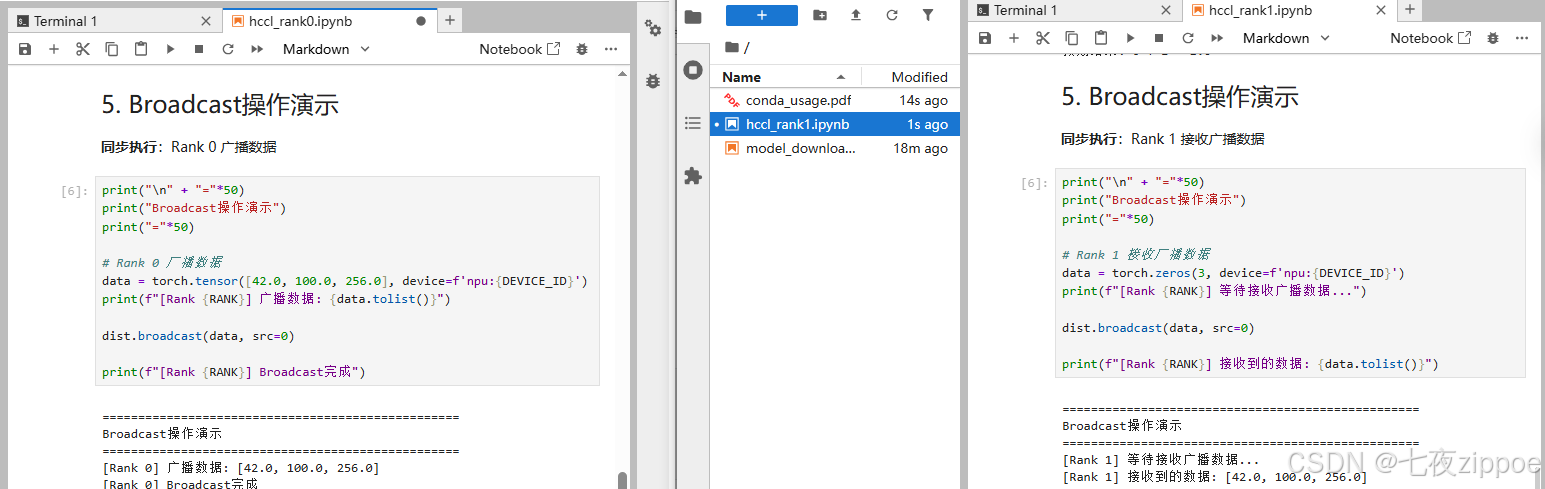

# 步骤5：Broadcast操作演示
print("\n" + "="*50)
print("Broadcast操作演示")
print("="*50)

# Rank 0 广播数据
data = torch.tensor([42.0, 100.0, 256.0], device=f'npu:{DEVICE_ID}')
print(f"[Rank {RANK}] 广播数据: {data.tolist()}")

dist.broadcast(data, src=0)

print(f"[Rank {RANK}] Broadcast完成")

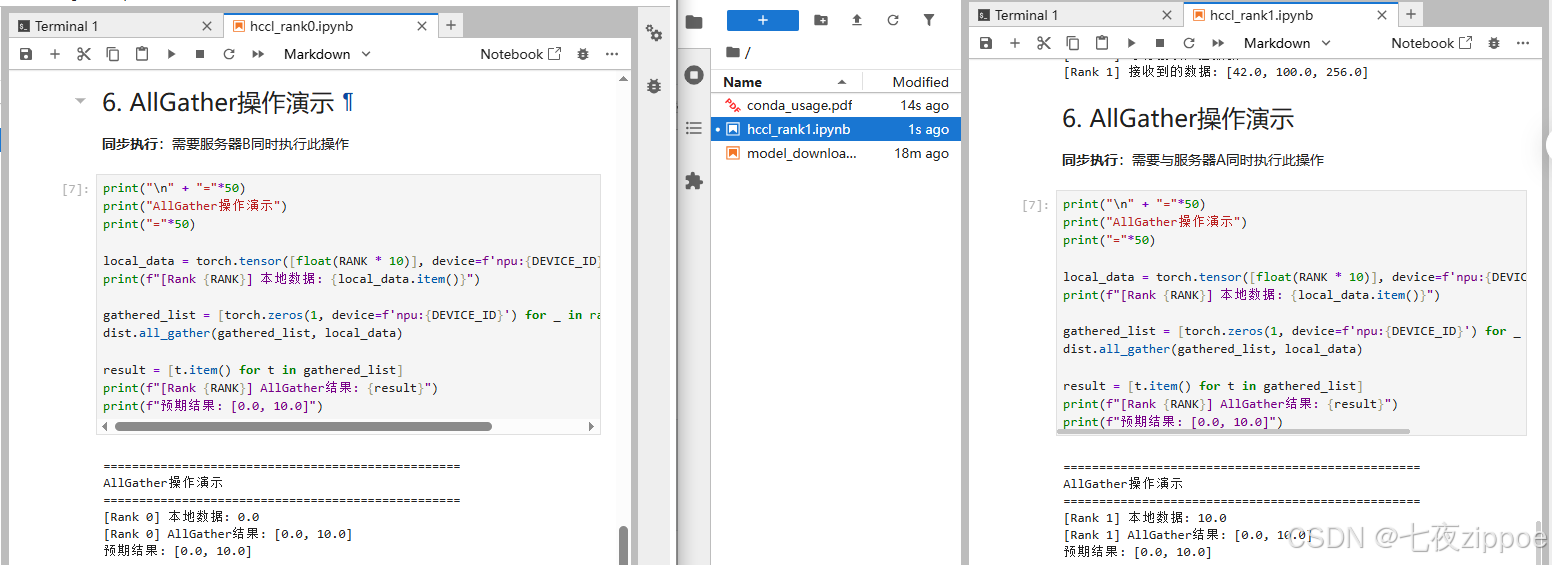

# 步骤6：AllGather操作演示
print("\n" + "="*50)
print("AllGather操作演示")
print("="*50)

local_data = torch.tensor([float(RANK * 10)], device=f'npu:{DEVICE_ID}')
print(f"[Rank {RANK}] 本地数据: {local_data.item()}")

gathered_list = [torch.zeros(1, device=f'npu:{DEVICE_ID}') for _ in range(WORLD_SIZE)]
dist.all_gather(gathered_list, local_data)

result = [t.item() for t in gathered_list]
print(f"[Rank {RANK}] AllGather结果: {result}")
print(f"预期结果: [0.0, 10.0]")

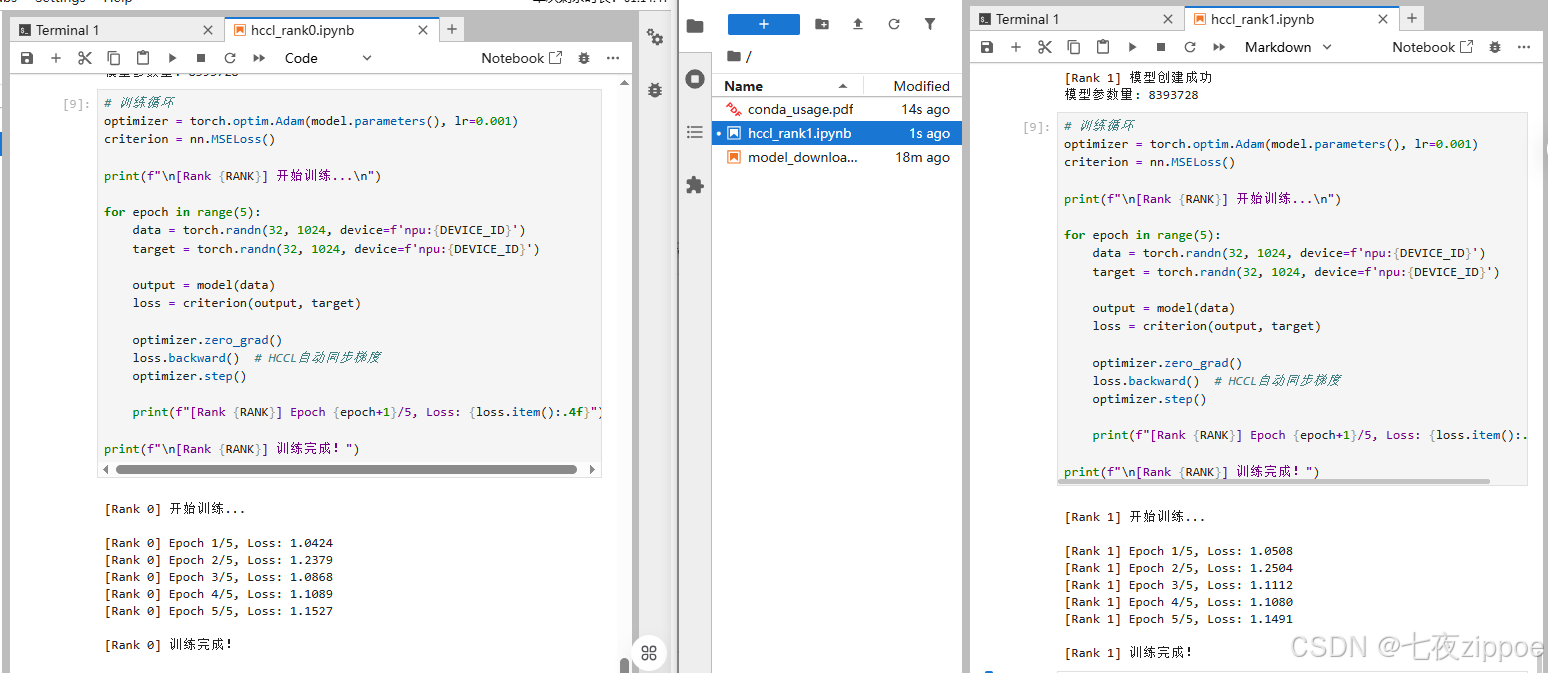

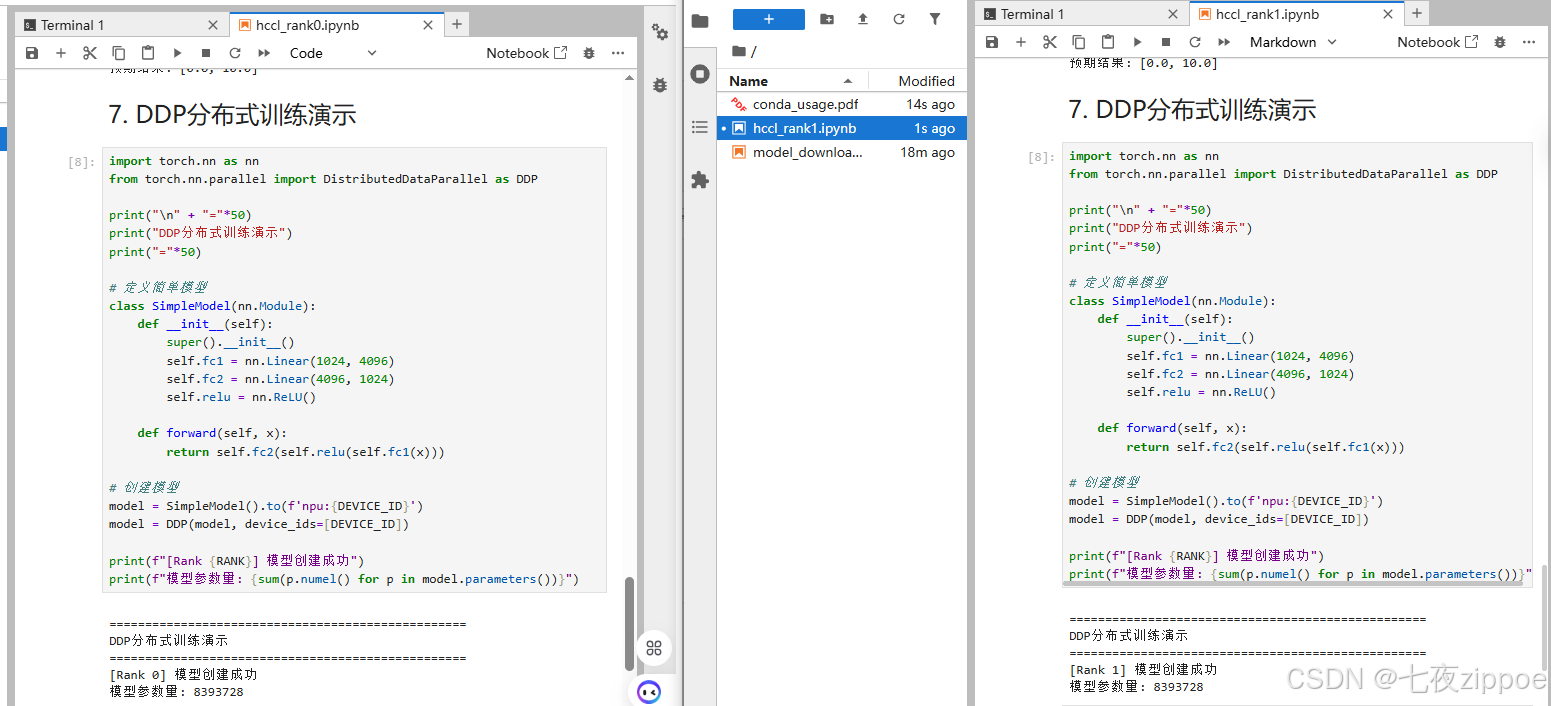

# 步骤7：DDP分布式训练演示
print("\n" + "="*50)
print("DDP分布式训练演示")
print("="*50)

class SimpleModel(nn.Module):
    def __init__(self):
        super().__init__()
        self.fc1 = nn.Linear(1024, 4096)
        self.fc2 = nn.Linear(4096, 1024)
        self.relu = nn.ReLU()

    def forward(self, x):
        return self.fc2(self.relu(self.fc1(x)))

model = SimpleModel().to(f'npu:{DEVICE_ID}')
model = DDP(model, device_ids=[DEVICE_ID])

print(f"[Rank {RANK}] 模型创建成功")
print(f"模型参数量: {sum(p.numel() for p in model.parameters())}")

# 训练循环
optimizer = torch.optim.Adam(model.parameters(), lr=0.001)
criterion = nn.MSELoss()

print(f"\n[Rank {RANK}] 开始训练...\n")

for epoch in range(5):
    data = torch.randn(32, 1024, device=f'npu:{DEVICE_ID}')
    target = torch.randn(32, 1024, device=f'npu:{DEVICE_ID}')

    output = model(data)
    loss = criterion(output, target)

    optimizer.zero_grad()
    loss.backward()  # HCCL自动同步梯度
    optimizer.step()

    print(f"[Rank {RANK}] Epoch {epoch+1}/5, Loss: {loss.item():.4f}")

print(f"\n[Rank {RANK}] 训练完成！")

# 步骤8：清理环境
dist.destroy_process_group()
print("✅ 分布式环境已清理")

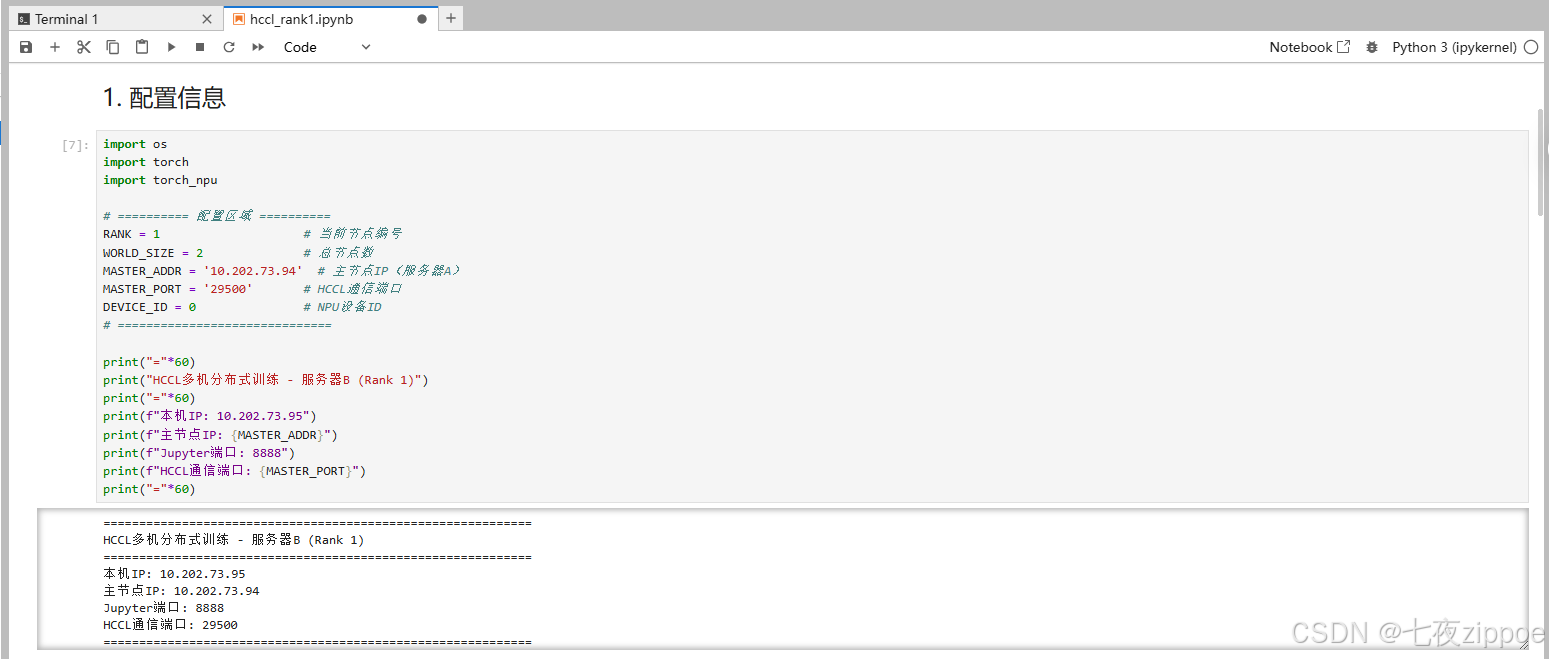

NotebookB（10.202.73.95）- Rank 1

"""
HCCL多机分布式训练 - NotebookB (Rank 1)
IP: 10.202.73.95
通信端口: 29500
"""
import os
import torch
import torch.nn as nn
import torch.distributed as dist
import torch_npu
from torch.nn.parallel import DistributedDataParallel as DDP

# ========== 配置区域 ==========
RANK = 1                    # 当前节点编号
WORLD_SIZE = 2              # 总节点数
MASTER_ADDR = '10.202.73.94'  # 主节点IP（NotebookA）
MASTER_PORT = '29500'       # HCCL通信端口
DEVICE_ID = 0               # NPU设备ID
# ==============================

print("="*60)
print("HCCL多机分布式训练 - NotebookB (Rank 1)")
print("="*60)
print(f"本机IP: 10.202.73.95")
print(f"主节点IP: {MASTER_ADDR}")
print(f"通信端口: {MASTER_PORT}")
print("="*60)

# 步骤1：设置环境变量
os.environ['RANK'] = str(RANK)
os.environ['WORLD_SIZE'] = str(WORLD_SIZE)
os.environ['MASTER_ADDR'] = MASTER_ADDR
os.environ['MASTER_PORT'] = MASTER_PORT

print(f"RANK: {RANK}")
print(f"WORLD_SIZE: {WORLD_SIZE}")
print(f"MASTER_ADDR: {MASTER_ADDR}")
print(f"MASTER_PORT: {MASTER_PORT}")

# 步骤2：检查NPU状态
print(f"PyTorch版本: {torch.__version__}")
print(f"torch_npu版本: {torch_npu.__version__}")
print(f"NPU可用: {torch_npu.npu.is_available()}")
print(f"NPU数量: {torch_npu.npu.device_count()}")

if torch_npu.npu.is_available():
    print(f"NPU名称: {torch_npu.npu.get_device_name(0)}")

# 步骤3：初始化HCCL分布式环境
# 设置NPU设备
torch.npu.set_device(DEVICE_ID)
print(f"✅ 已设置NPU设备: {DEVICE_ID}")
print("正在初始化分布式环境...")
print(f"⚠️ 连接到主节点 {MASTER_ADDR}:{MASTER_PORT}")

# 初始化进程组
dist.init_process_group(
    backend='hccl',
    rank=RANK,
    world_size=WORLD_SIZE,
    init_method=f'tcp://{MASTER_ADDR}:{MASTER_PORT}'
)

print("✅ HCCL分布式环境初始化成功！")
print(f"当前Rank: {dist.get_rank()}")
print(f"总进程数: {dist.get_world_size()}")

# 步骤4：AllReduce操作演示
print("\n" + "="*50)
print("AllReduce操作演示")
print("="*50)

tensor = torch.tensor([float(RANK)], device=f'npu:{DEVICE_ID}')
print(f"[Rank {RANK}] 初始值: {tensor.item()}")

# AllReduce求和 - 需要两个Rank同时执行
dist.all_reduce(tensor, op=dist.ReduceOp.SUM)

print(f"[Rank {RANK}] AllReduce结果: {tensor.item()}")
print(f"预期结果: 0 + 1 = 1.0")

# 步骤5：Broadcast操作演示
print("\n" + "="*50)
print("Broadcast操作演示")
print("="*50)

# Rank 1 接收广播数据
data = torch.zeros(3, device=f'npu:{DEVICE_ID}')
print(f"[Rank {RANK}] 等待接收广播数据...")

dist.broadcast(data, src=0)

print(f"[Rank {RANK}] 接收到的数据: {data.tolist()}")

# 步骤6：AllGather操作演示
print("\n" + "="*50)
print("AllGather操作演示")
print("="*50)

local_data = torch.tensor([float(RANK * 10)], device=f'npu:{DEVICE_ID}')
print(f"[Rank {RANK}] 本地数据: {local_data.item()}")

gathered_list = [torch.zeros(1, device=f'npu:{DEVICE_ID}') for _ in range(WORLD_SIZE)]
dist.all_gather(gathered_list, local_data)

result = [t.item() for t in gathered_list]
print(f"[Rank {RANK}] AllGather结果: {result}")
print(f"预期结果: [0.0, 10.0]")

# 步骤7：DDP分布式训练演示
print("\n" + "="*50)
print("DDP分布式训练演示")
print("="*50)

class SimpleModel(nn.Module):
    def __init__(self):
        super().__init__()
        self.fc1 = nn.Linear(1024, 4096)
        self.fc2 = nn.Linear(4096, 1024)
        self.relu = nn.ReLU()

    def forward(self, x):
        return self.fc2(self.relu(self.fc1(x)))

model = SimpleModel().to(f'npu:{DEVICE_ID}')
model = DDP(model, device_ids=[DEVICE_ID])

print(f"[Rank {RANK}] 模型创建成功")
print(f"模型参数量: {sum(p.numel() for p in model.parameters())}")

# 训练循环
optimizer = torch.optim.Adam(model.parameters(), lr=0.001)
criterion = nn.MSELoss()

print(f"\n[Rank {RANK}] 开始训练...\n")

for epoch in range(5):
    data = torch.randn(32, 1024, device=f'npu:{DEVICE_ID}')
    target = torch.randn(32, 1024, device=f'npu:{DEVICE_ID}')

    output = model(data)
    loss = criterion(output, target)

    optimizer.zero_grad()
    loss.backward()  # HCCL自动同步梯度
    optimizer.step()

    print(f"[Rank {RANK}] Epoch {epoch+1}/5, Loss: {loss.item():.4f}")

print(f"\n[Rank {RANK}] 训练完成！")

# 步骤8：清理环境
dist.destroy_process_group()
print("✅ 分布式环境已清理")

5.2 运行步骤（完整实操流程）

步骤1：激活 Notebook

在 gitcode 平台两个账号下按照如下配置操作激活两台Notebook ：

激活成功后进入到如下界面：

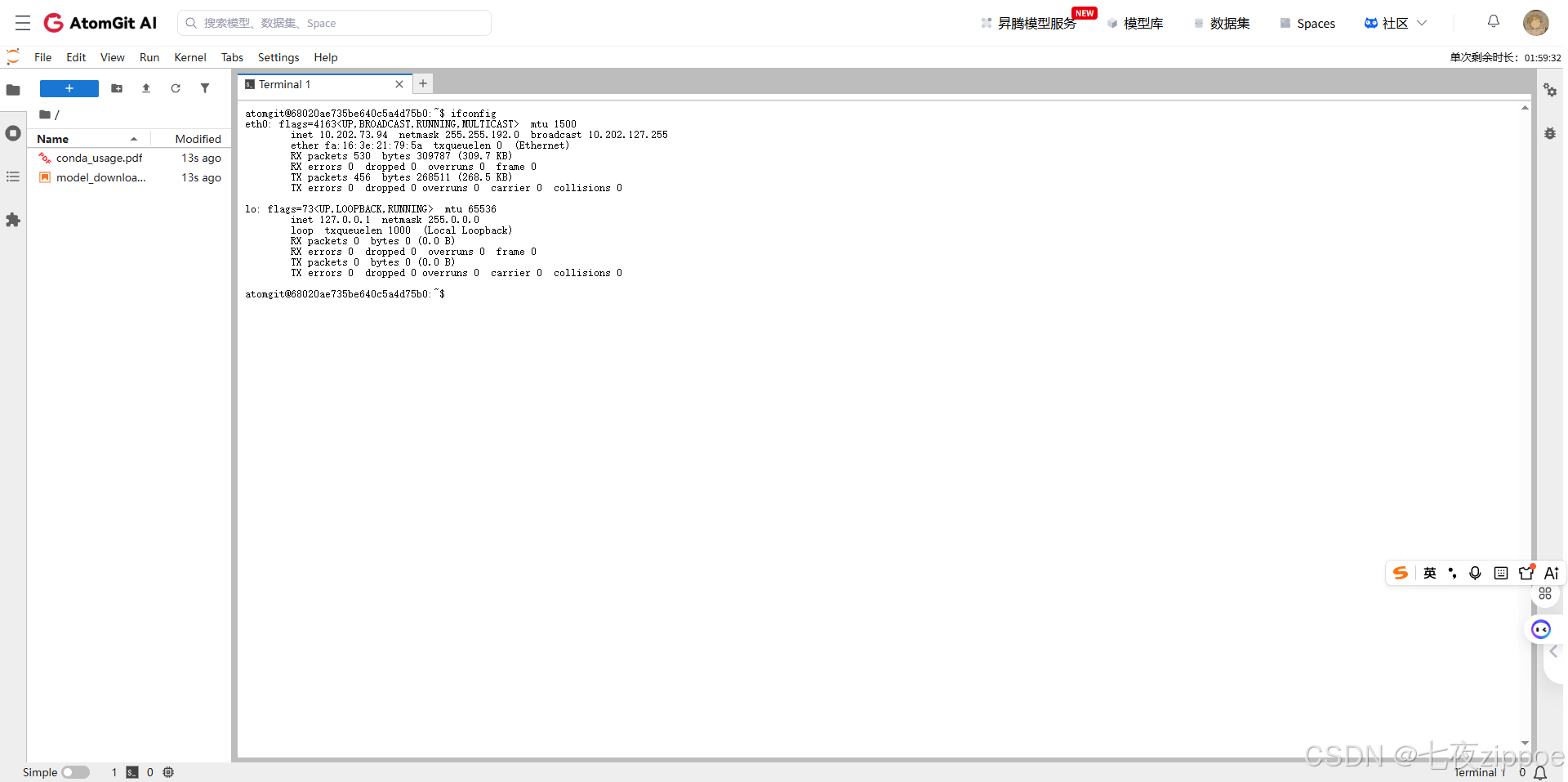

步骤2：获取Notebook的IP

在NotebookA上打开Terminal获取IP：

ifconfig

在NotebookB上打开Terminal获取IP：

ifconfig

步骤3：创建Notebook

在两台Notebook上分别创建新的Jupyter Notebook文件 ，文件内容分别为命名为：

• NotebookA：hccl_rank0.ipynb

其中内容为5.1NotebookA 内容。

• NotebookB：hccl_rank1.ipynb

其中内容为5.1NotebookB 内容。

步骤4：执行初始化

重要：按顺序执行！

1.先在NotebookA执行 Cell 1-3（直到初始化分布式环境）

2.再在NotebookB执行 Cell 1-3（初始化会连接到NotebookA）

⚠️ 初始化时需要两个Notebook几乎同时执行，建议间隔不超过30秒

步骤5：同步执行后续操作

初始化成功后，后续的Cell需要两台Notebook几乎同时执行 ：

|-----------|-------------------------|
| 操作 | 说明 |
| AllReduce | 两台Notebook同时执行，等待对方完成 |
| Broadcast | NotebookA发送，NotebookB接收 |
| AllGather | 两台Notebook同时执行 |
| DDP训练 | 两台Notebook同时执行训练循环 |

步骤 6 ：验证结果

AllReduce预期结果 ：

[Rank 0] 初始值: 0.0
[Rank 0] AllReduce结果: 1.0

[Rank 1] 初始值: 1.0
[Rank 1] AllReduce结果: 1.0

Broadcast预期结果 ：

[Rank 0] 广播数据: [42.0, 100.0, 256.0]
[Rank 1] 接收到的数据: [42.0, 100.0, 256.0]

AllGather预期结果 ：

[Rank 0] AllGather结果: [0.0, 10.0]
[Rank 1] AllGather结果: [0.0, 10.0]

DDP训练结果 ：

分布式训练演示：

训练循环：

六、最佳实践

6.1 网络优化

|---------|------------------------------|-----------|
| 优化策略 | 说明 | 效果 |
| 使用RoCE | RDMA over Converged Ethernet | 降低延迟，提升带宽 |
| 巨型帧 | MTU设置为9000 | 减少分包开销 |
| 绑定CPU核心 | 进程绑定到特定CPU核心 | 减少上下文切换 |

6.2 通信优化

|--------|----------|--------|
| 优化策略 | 说明 | 效果 |
| 梯度累积 | 减少通信频率 | 提升吞吐 |
| 梯度压缩 | 传输压缩后的梯度 | 降低带宽需求 |
| 通信计算重叠 | 通信与计算并行 | 隐藏通信延迟 |

6.3 常见问题

|-------|-------------------|----------------|
| 问题 | 原因 | 解决方案 |
| 连接超时 | 网络不通或端口未开放 | 检查网络连通性和端口配置 |
| 初始化失败 | 两台Notebook启动时间差太大 | 尽量同时启动（30秒内） |
| 通信超时 | 网络不稳定 | 增大超时时间或检查网络 |
| 死锁 | 操作顺序不一致 | 确保所有rank执行相同操作 |

6.4 故障排查

# 检查网络连通性
import socket
sock = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
sock.settimeout(5)
result = sock.connect_ex(('10.202.68.49', 29500))
print(f"端口29500状态: {'开放' if result == 0 else '关闭'}")
sock.close()

# 检查NPU状态
import torch_npu
print(f"NPU状态: {torch_npu.npu.is_available()}")

参考资料 ：

• CANN仓库： https://gitcode.com/cann
• HCCL源码 ： hccl:基于昇腾AI处理器的高性能集合通信库项目 - AtomGit
• HCCL API文档： https://gitcode.com/cann/hccl/tree/master/docs
• 问题反馈： https://gitcode.com/org/cann/issues
